Guide de découpe en série


Bonjour à toutes et tous,

ayant du découper des bandes de méme largeur en série, comme tous je pense, on s apercoit que l on perd du temps avec le métre et le crayon et que la précision n est pas toujours là non plus.
Suite à cela j ai fait ce petit montage basic, qui peut etre amélioré, celui ci n est qu un prototype.

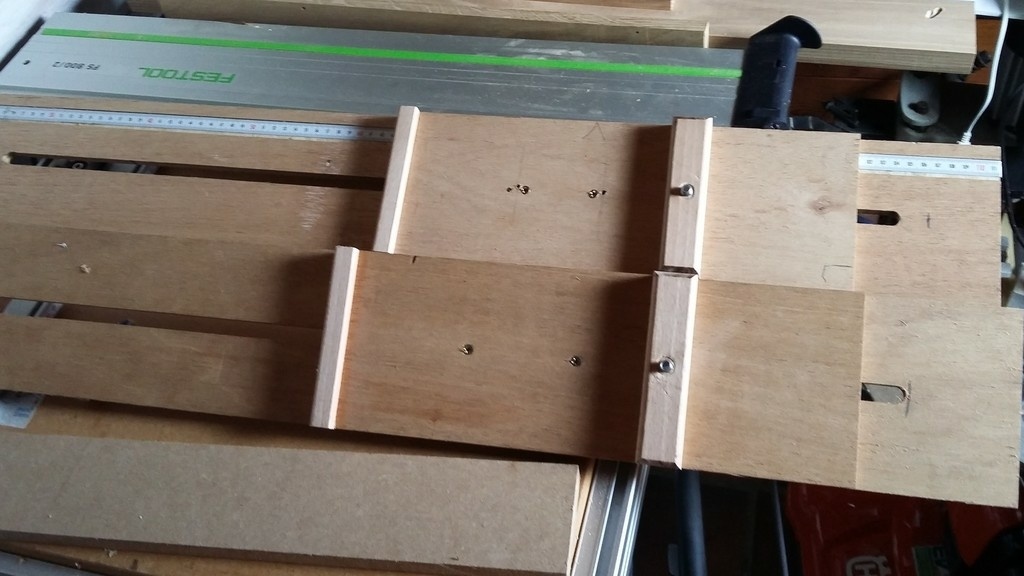

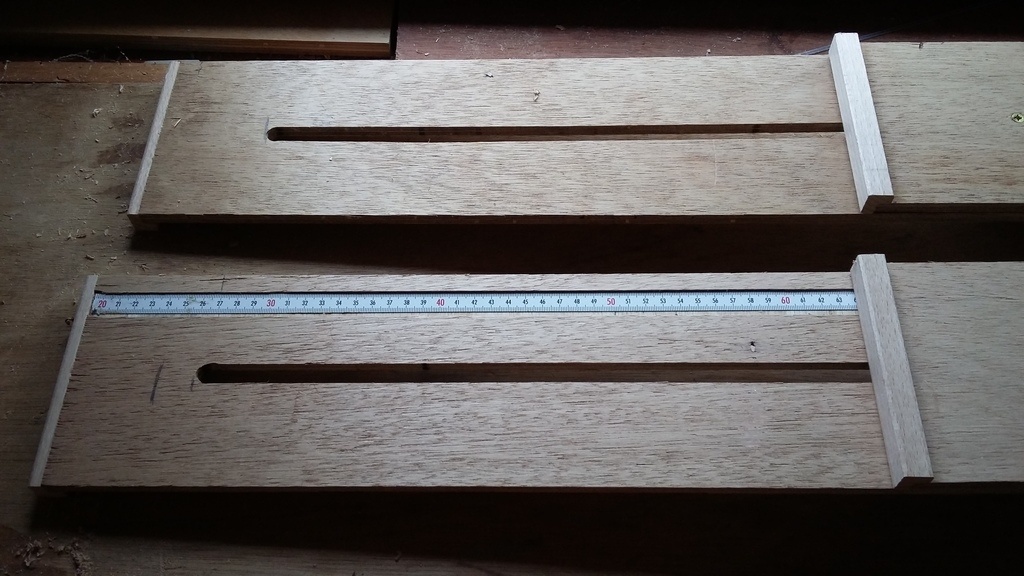

Le principe est simple on regle la butée à la largeur voulue ensuite on vient présenter la seconde partie.... et voilà le réglage est fait.

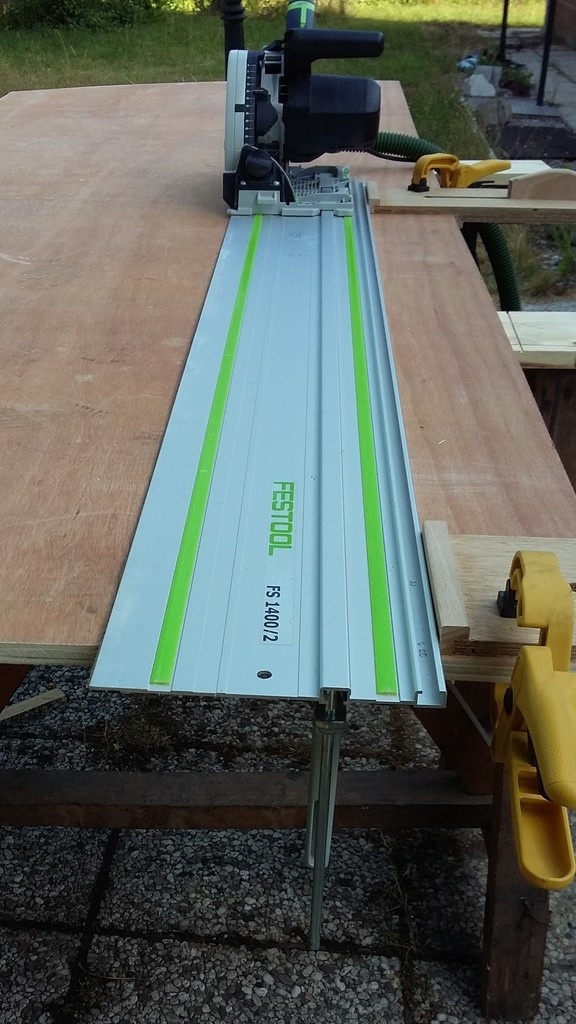

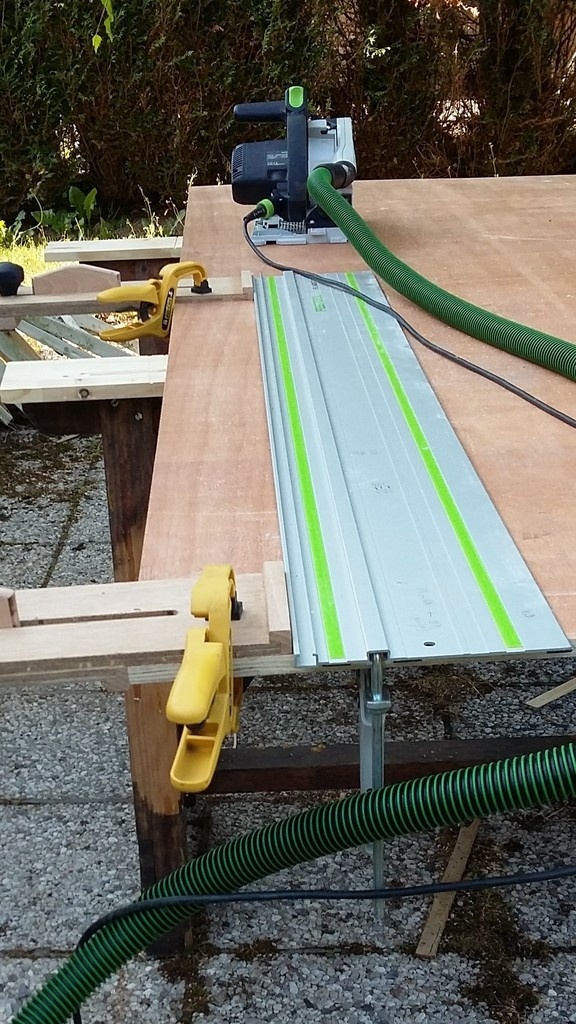

Il ne reste plus qu à mettre un guide de part et d autre du panneau avec serre joint rapide, plaquer son regle dessus et le serrer avec des serres joint. Les guides peuvent etre enlever et on découpe.
Ceci peut etre intéressant pour maintenir le régle quand on doit s arréter en milieu de panneau.

Des améliorations peuvent étre apportées en
ayant une partie plus large en contact avec le régle

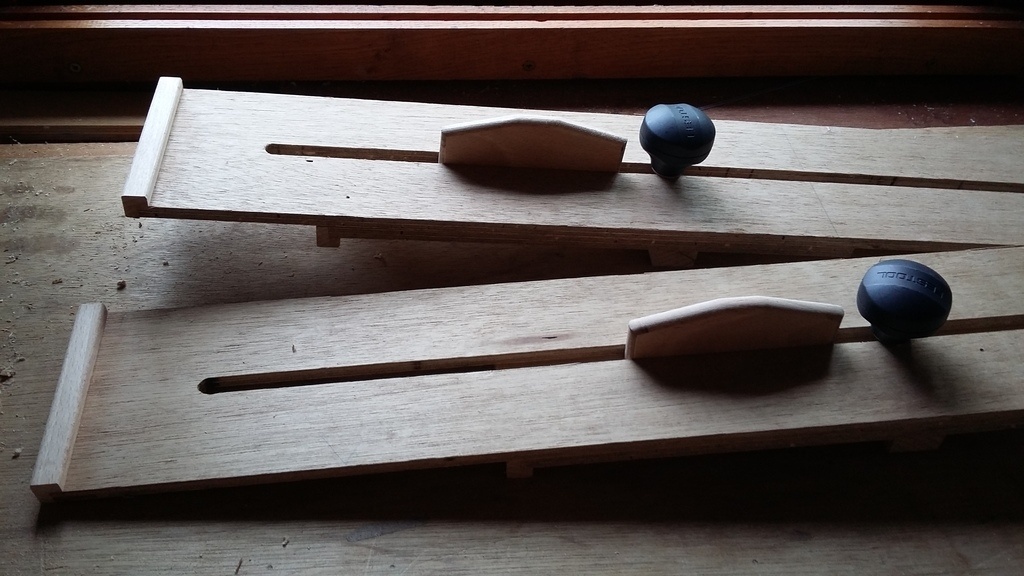

faisant 2 lumieres et ainsi il y aura 2 lattes et encore moins de jeu

Il vaut mieux avoir bien entendu un régle de longueur du panneau, sinon on risque d avoir une trace du passage de la lame de scie au niveau de la plongée... ;-)


Discussions

fred59 a publié la création "Guide de découpe en série".
il y a 5 ans
Jalma

Super pratique ! j'aime bien
Il y a un plan ?

fred59

Bonsoir Jalma .... :

Desolé mais pas de plan...... j'ai réfléchi un peu avant de commencer, puis la construction s'est faite au feeling et avec ce que j'avais sous la main
Mais si tu veux je peux t'en faire un sous sketchup. ...

Jalma

Pas de soucis !je me met l'idée sur la pile de tout ce que je pourrais faire !

Salutation !

cyanim

Très bonne idée!

FranDesch

J'aime bien l'idée
