Pergola en douglas


Bonjour à tous,

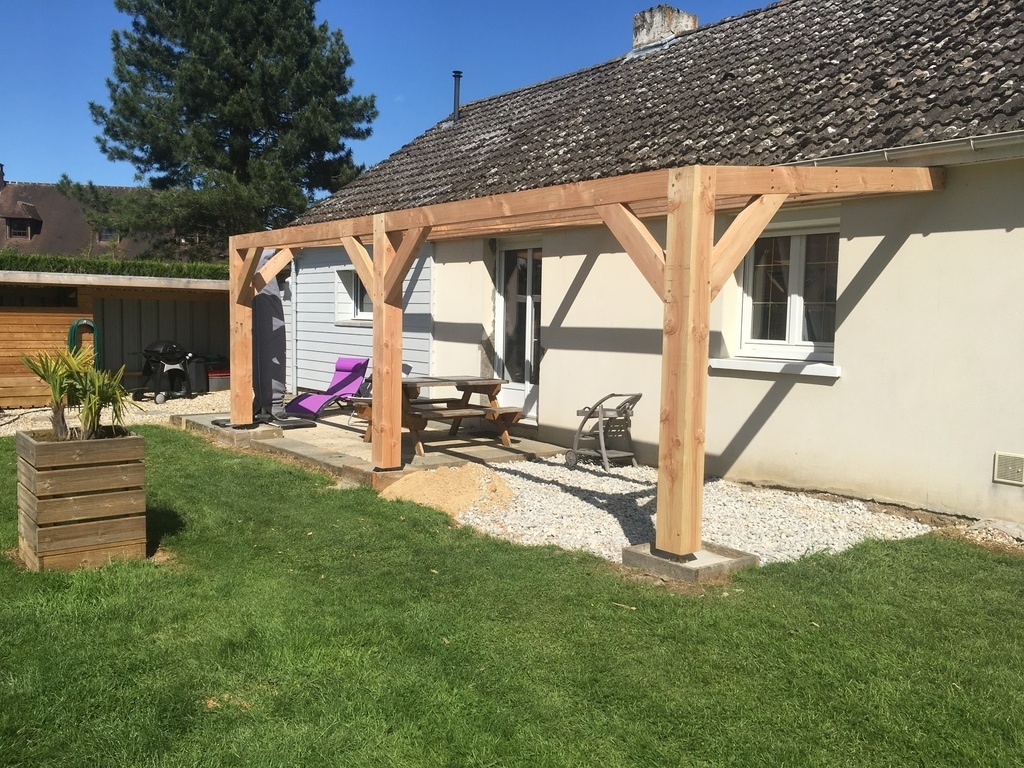

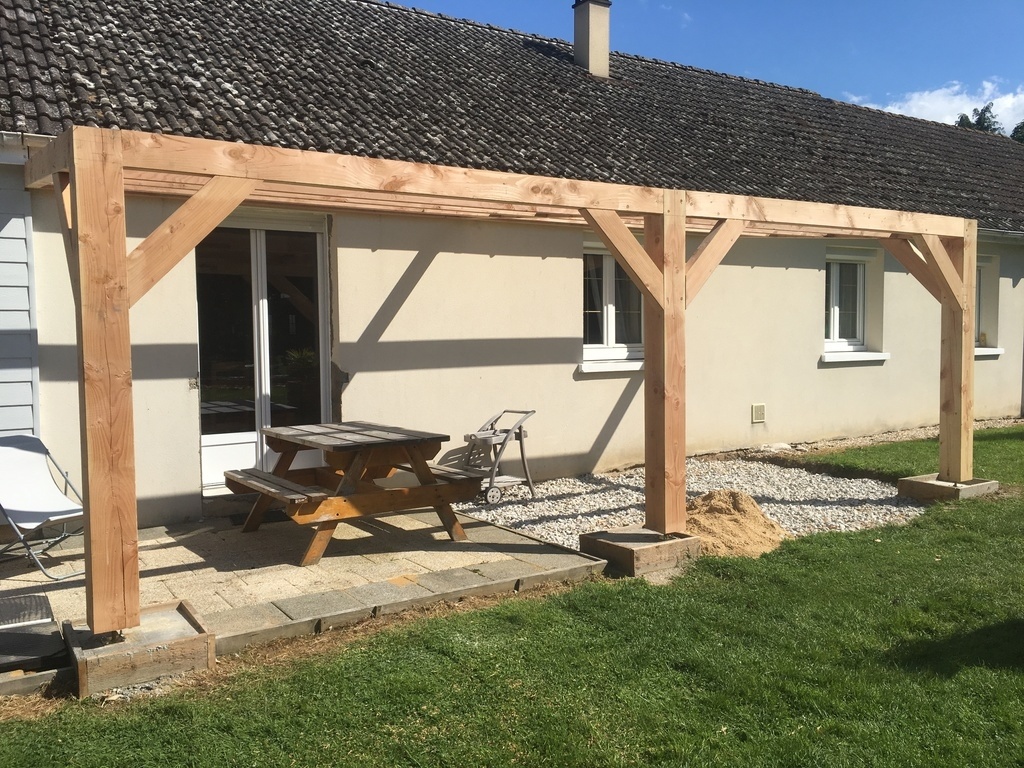

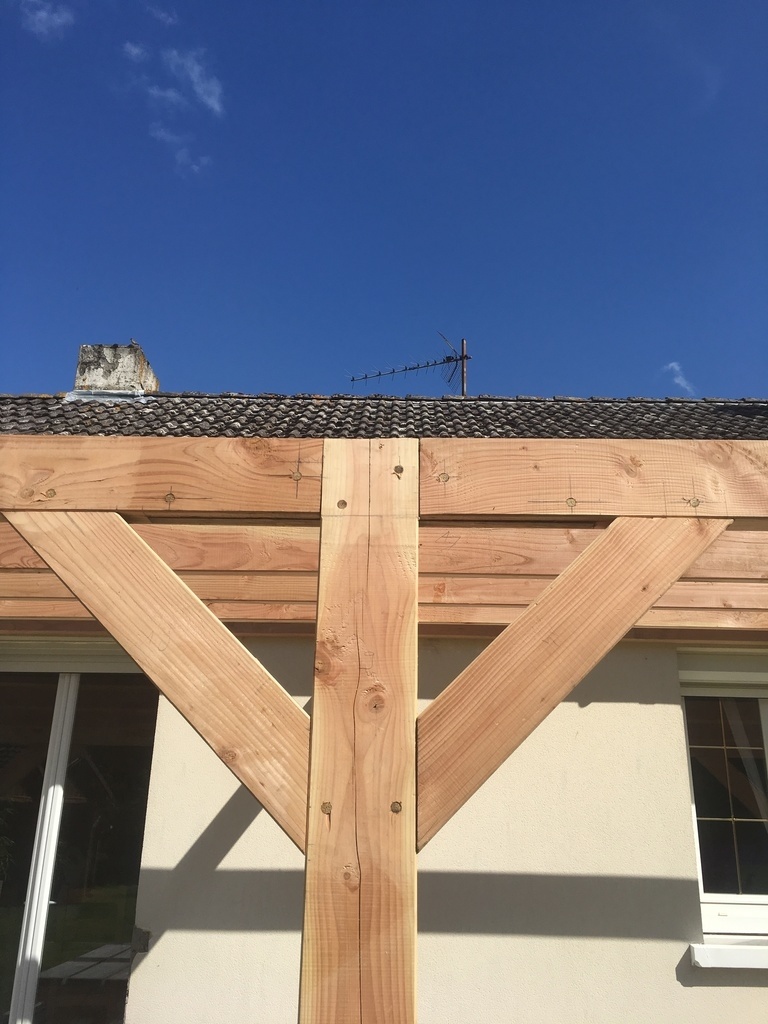

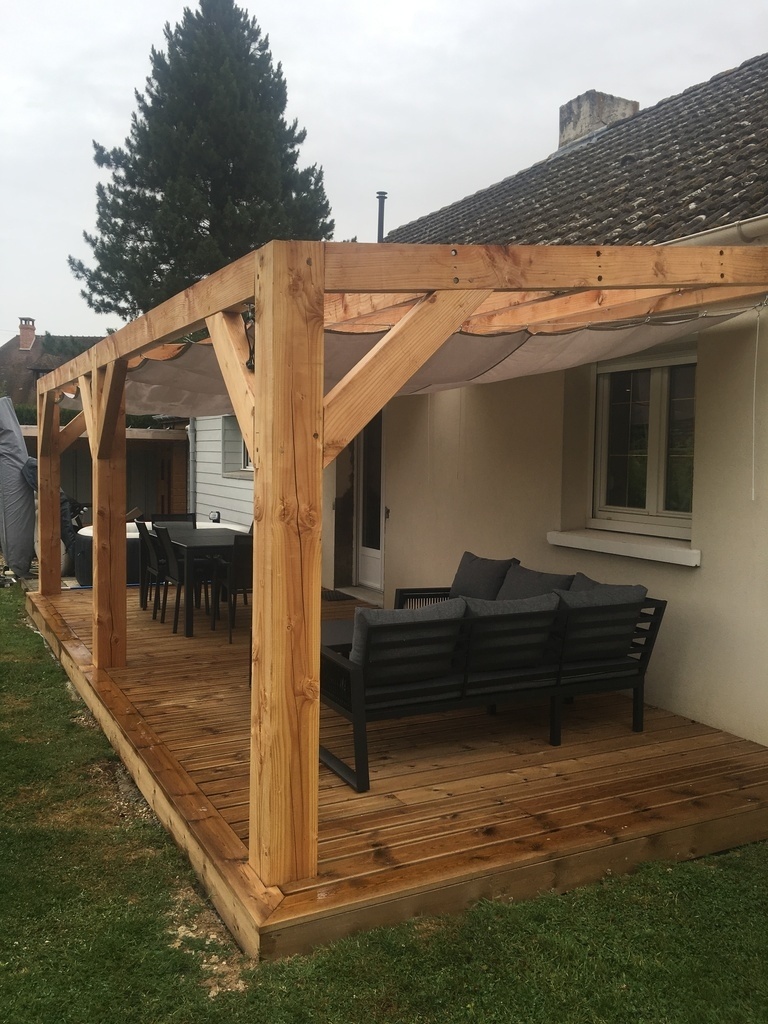

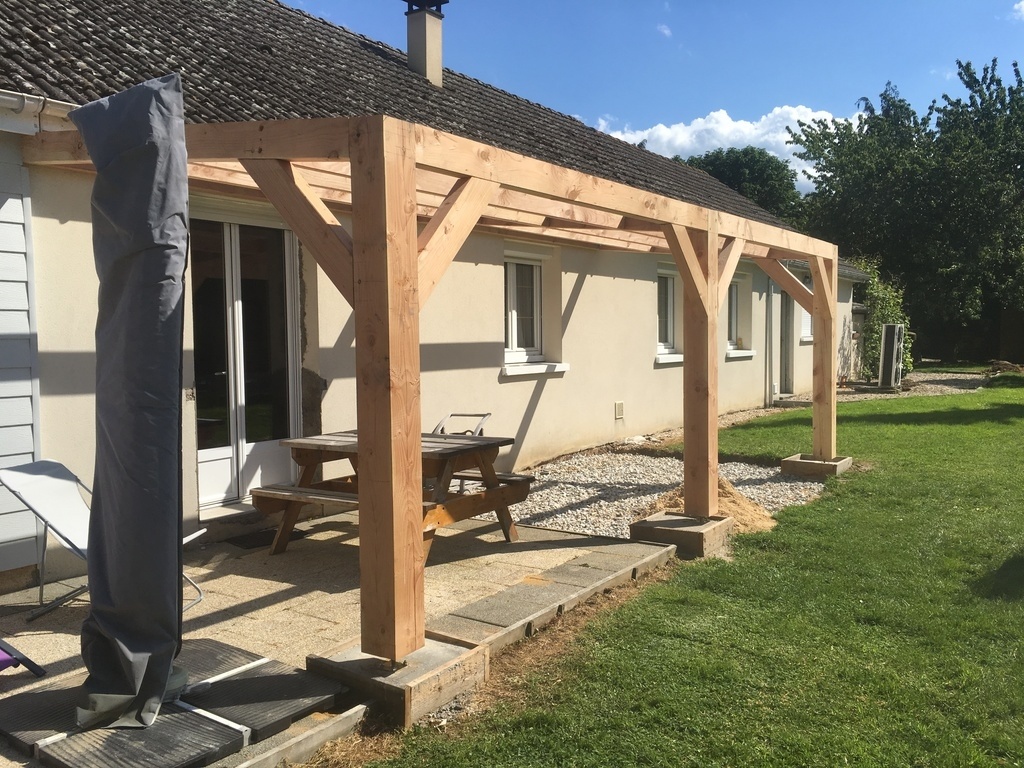

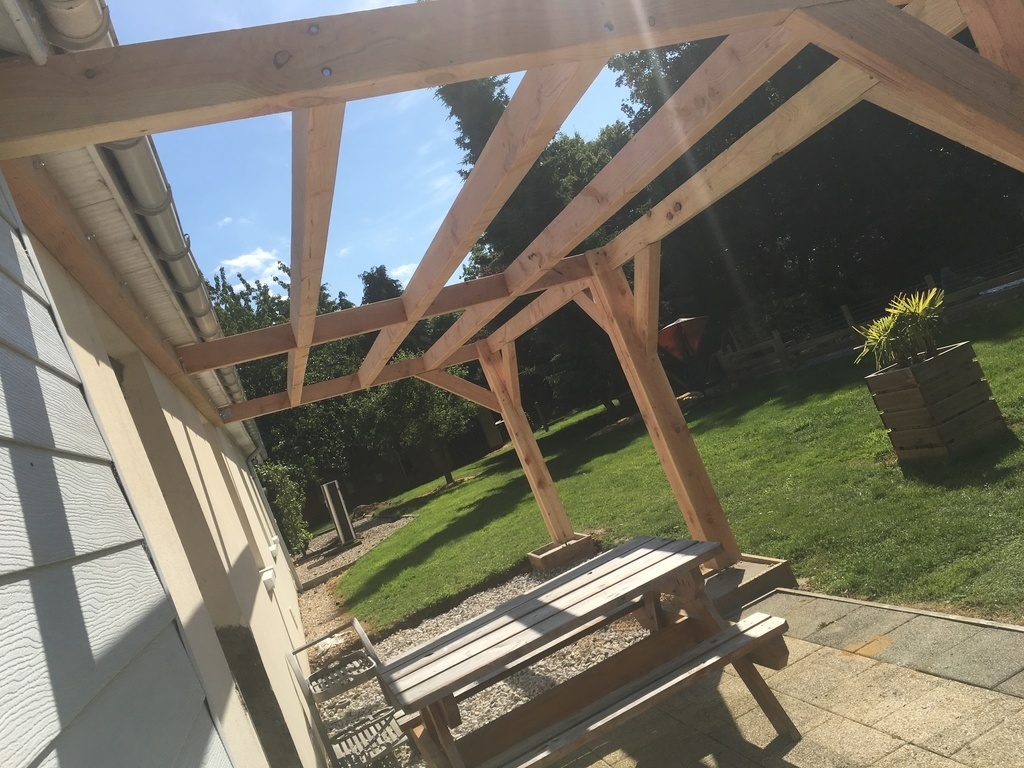

Réalisation de notre pergola en Douglas de dimension 7m x 3m. Les assemblages sont réalisés de façon traditionnelle par tenons, mortaises et chevilles acacia. Les poteaux sont de dimensions 190 x 190 mm, les pannes font 160 x 90 mm.
La raison pour laquelle les sections de bois sont surdimensionnées n'est que purement esthétique.
La terrasse bois a été réalisée dans un second temps et fera peut être l'objet d'une publication.

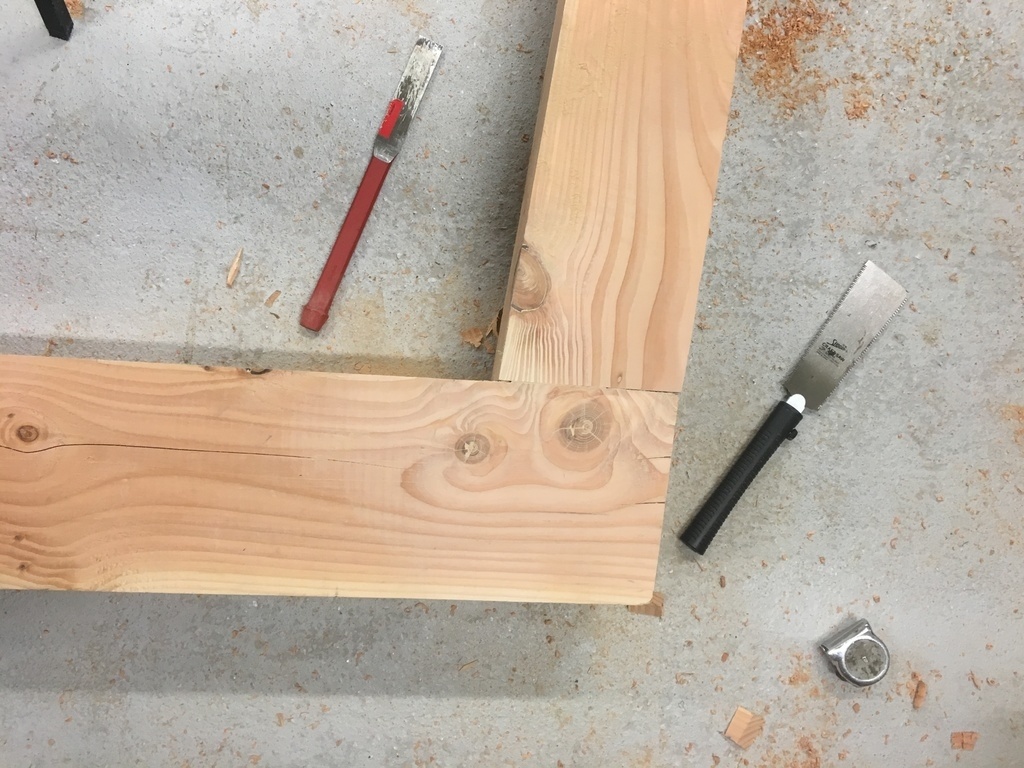

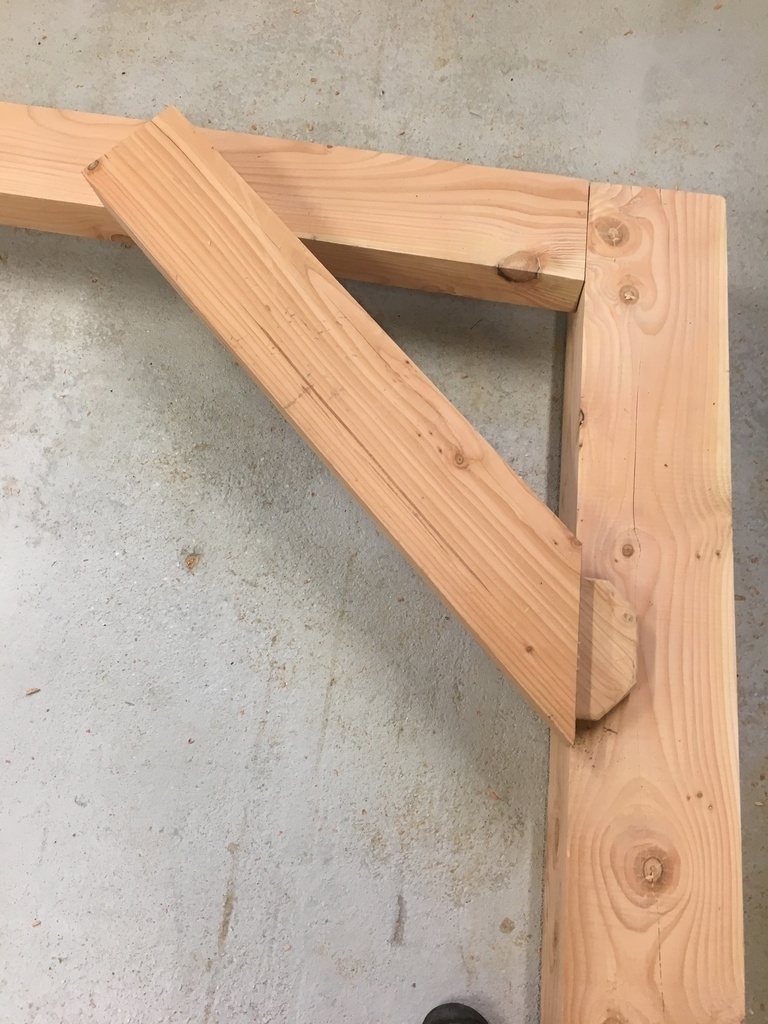

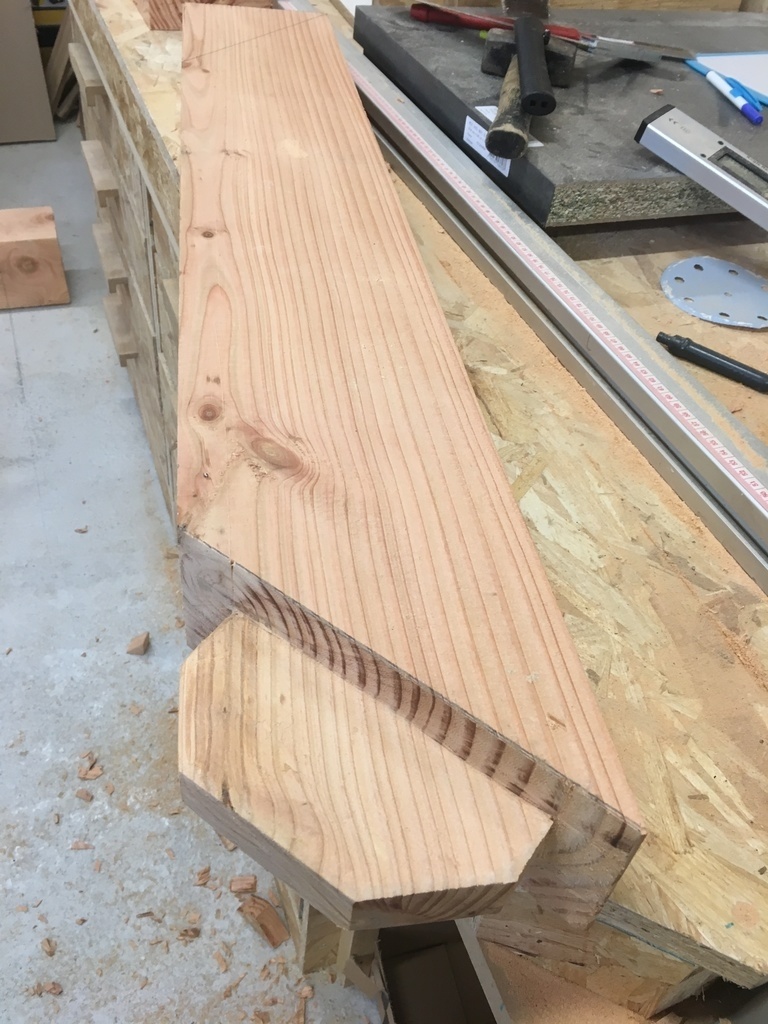

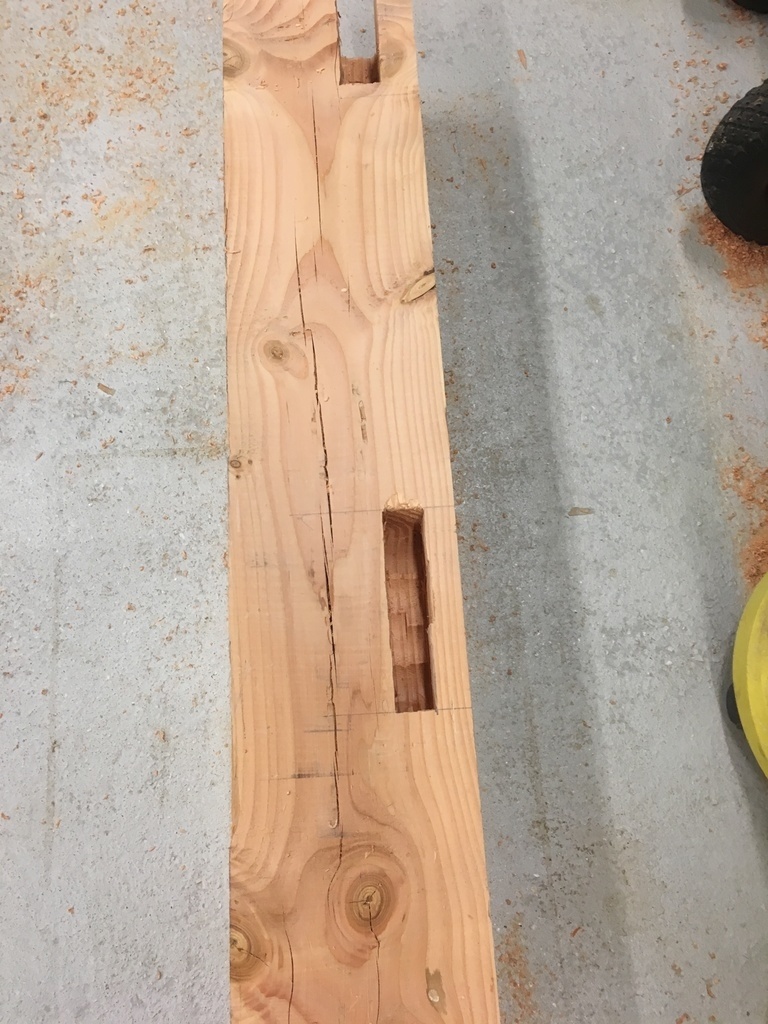

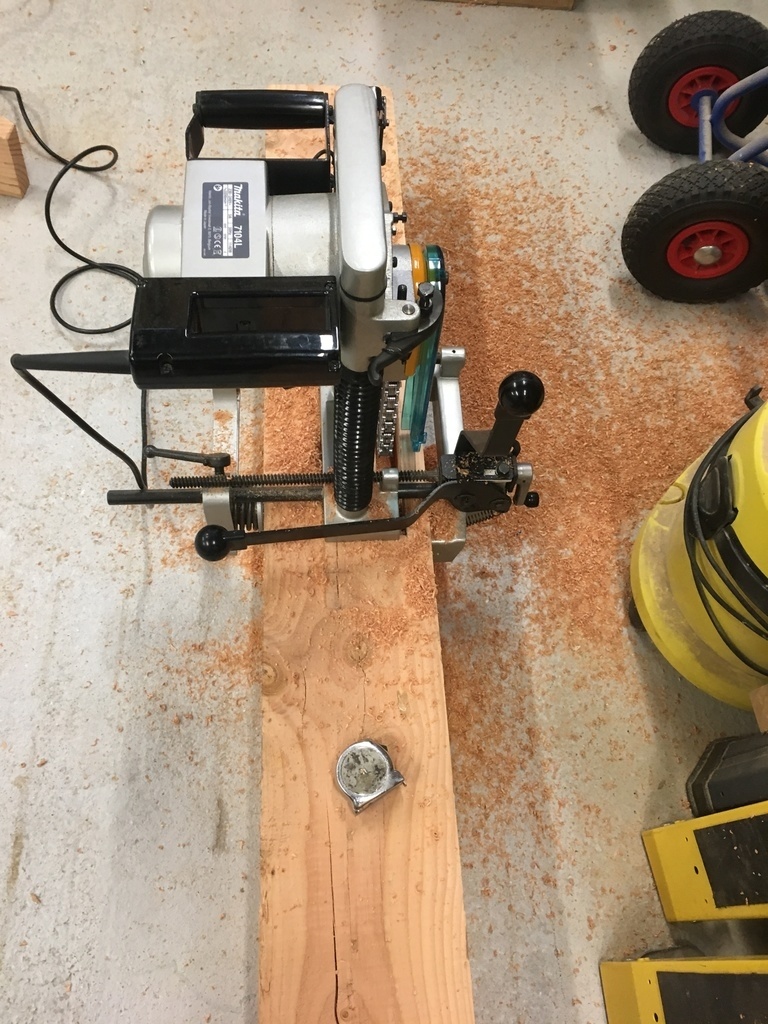

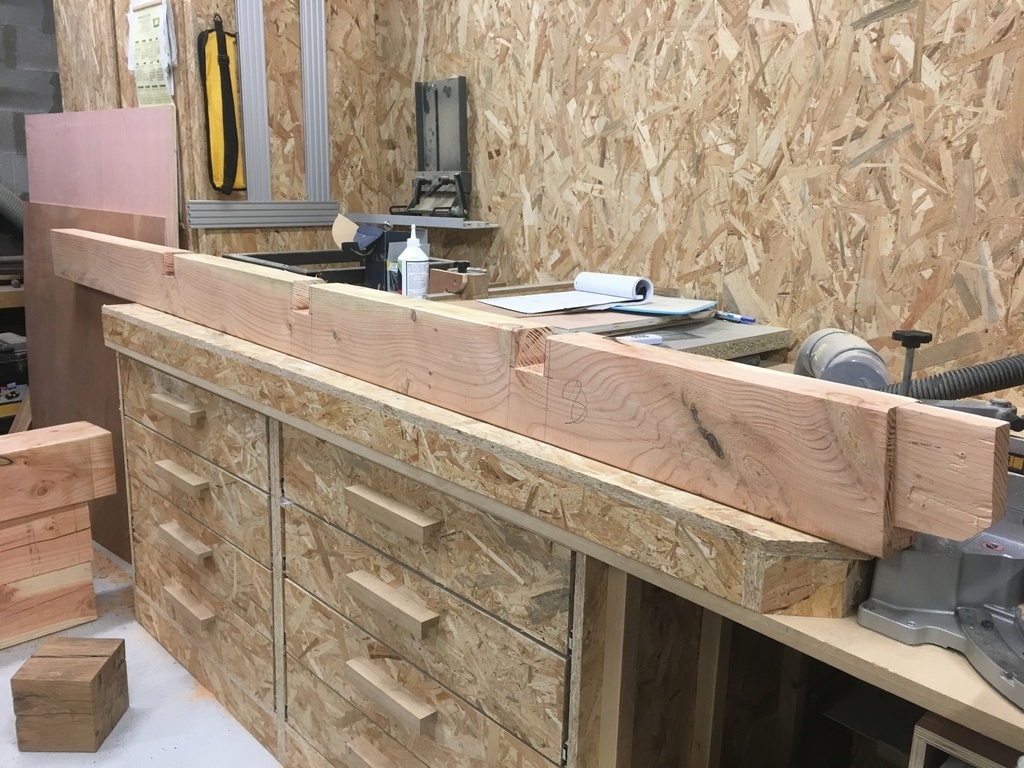

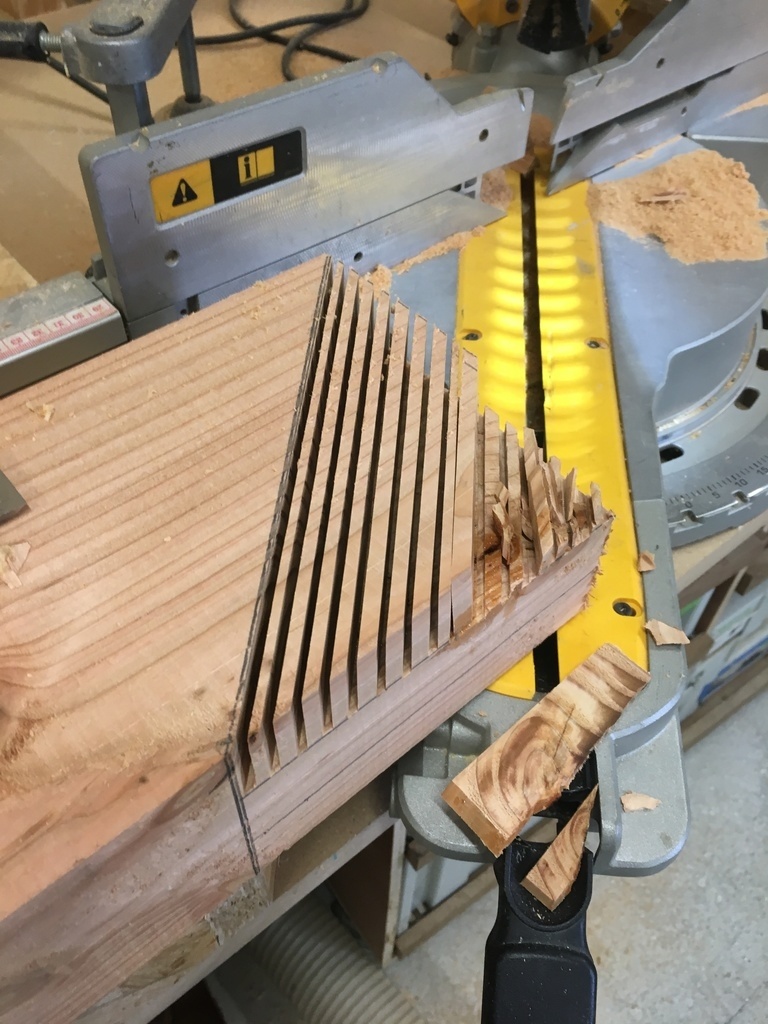

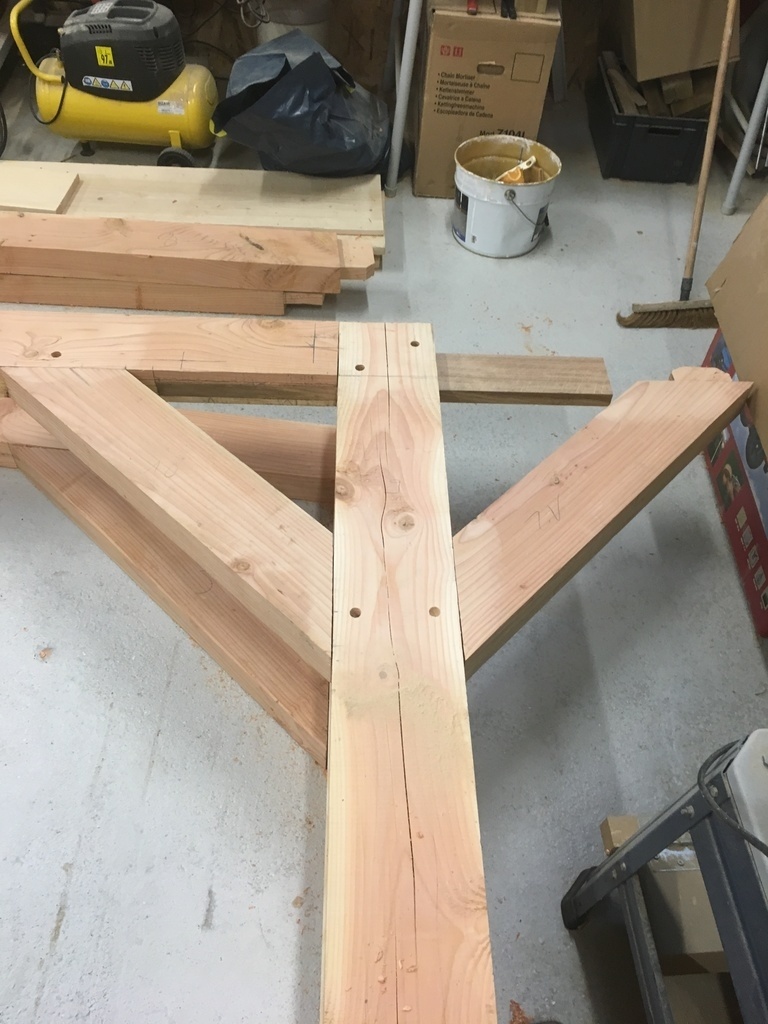

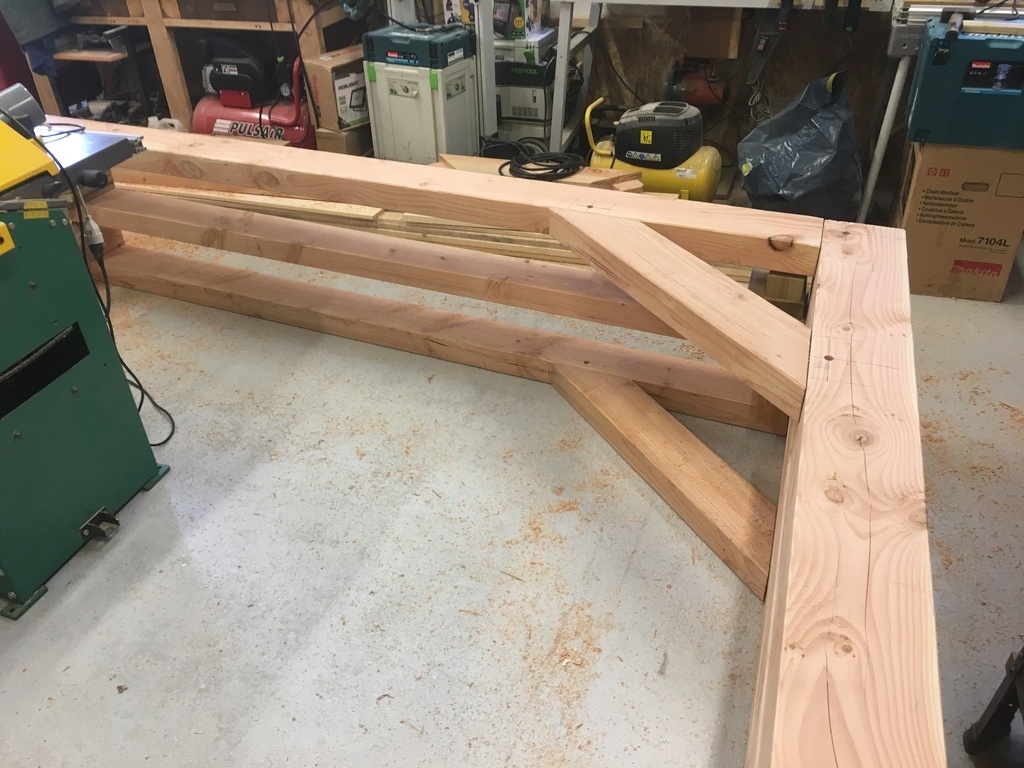

Traçages et réalisation des tenons et mortaises. Assemblage à blanc à l'atelier

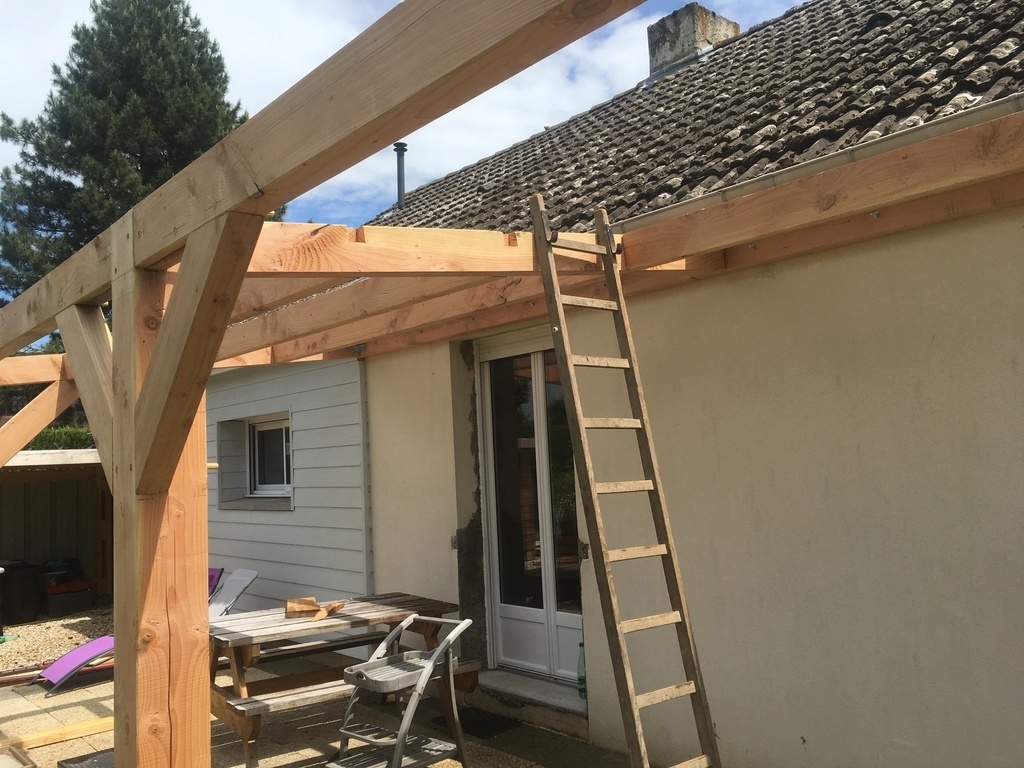

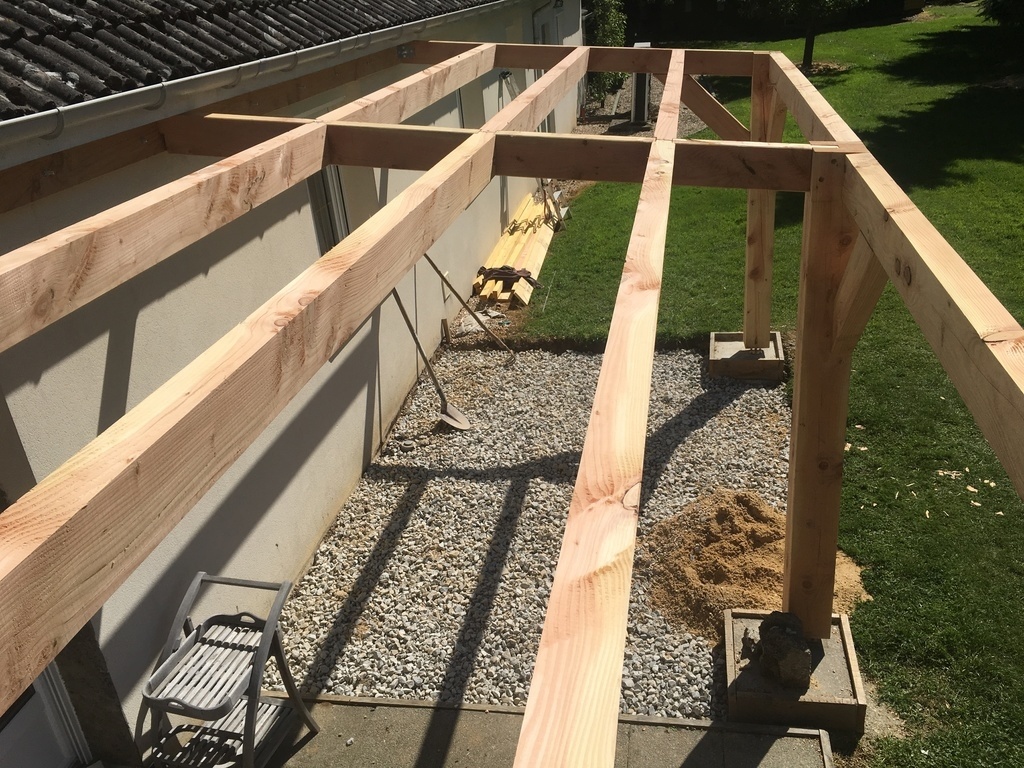

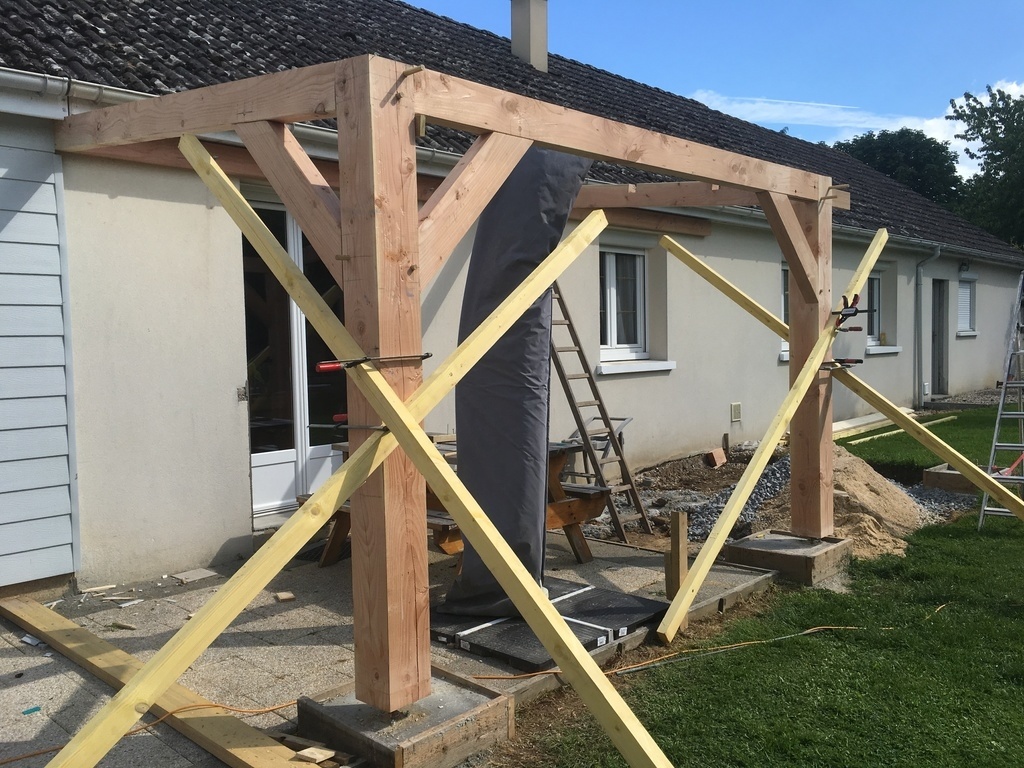

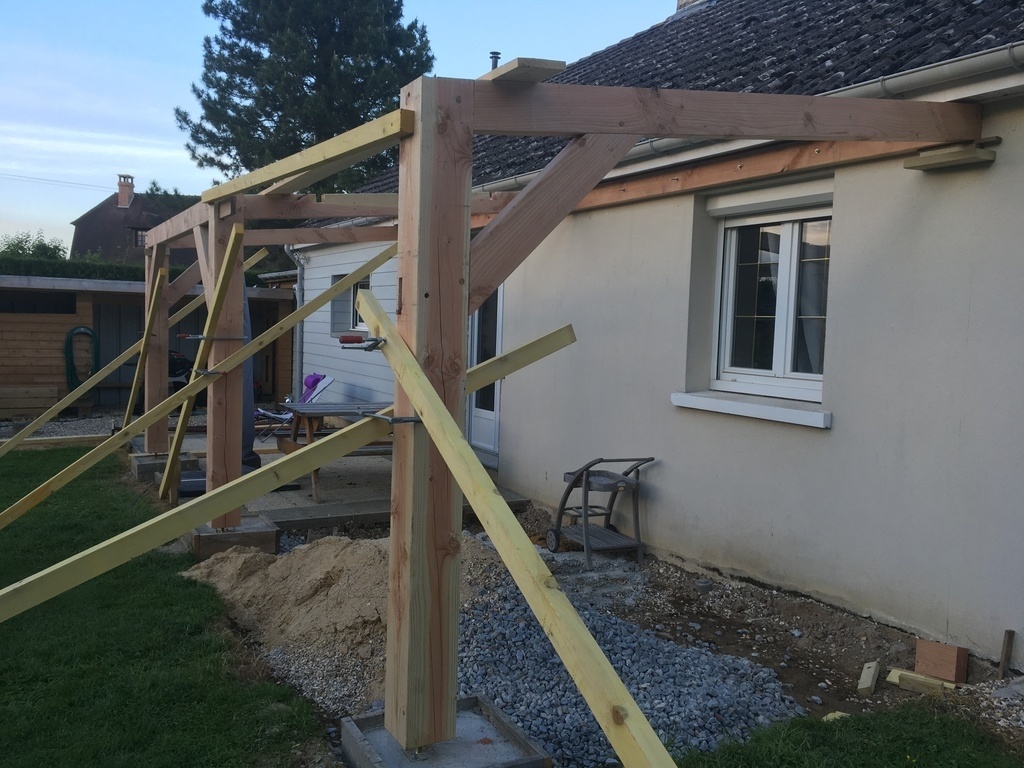

Pose de la structure sur pieds métalliques réglables et dés de bétons.

Mis à jour

Discussions

SRCBOIS  a publié la création "Pergola en douglas".
il y a 5 ans
L'Ecorce du Sycomore
( Modifié )

Bien joué.
Elle va pas s'envoler celle la!

SRCBOIS

Merci. C'est mon côté coefficient de sécurité :)

Oak
( Modifié )

C'est effectivement surdimensionnés mais tu pourra y mettre le hamac sans soucis et c'est joli ☺👍🏻

SRCBOIS

Merci beaucoup. j'avoue, je suis un peu excessif. Bonne idée le hamac

Jean Galmot
( Modifié )

Je lui trouve un côté chétif !😜

SRCBOIS

😂

Santé !
( Modifié )

Ça c'est chouette ! Bravo.

Mais pourquoi t'as tronqué ton tenon comme ça 🤔🙂

Jean Galmot

Peut être pour obtenir une meilleur tolérance d'emboitement dans la mortaise.

SRCBOIS

Tout à fait et facilite l’assemblage.

SRCBOIS

Merci. Les tenons sont taillés comme cela pour faciliter l’emboitement et l’assemblage des pièces de bois entre elles.

EricFd
( Modifié )

Beau projet et belle réalisation.
Tes fondations sont profondes ?

SRCBOIS

Merci. Les fondations font 50 x 50 et 60 cm de profondeur.

EricFd
( Modifié )

SRCBOIS merci ... en effet ça risque pas de s'envoler ...

Tchoutch22
( Modifié )

Joli ! Tu peux même faire une deuxième terrasse au dessus😉 ! Je vais d'ailleurs m'en inspirer pour faire la mienne 🤔...

SRCBOIS

Merci. Je vais essayer de mettre le plan en ligne si cela t’intéresse . Mais par rapport au projet initial, il y eu quelques changement notamment la suppression des poteaux le long de la maison.

stefchrys
( Modifié )

Bonjour, toujours plaisant de tailler de la charpente, pour le côté un peu massif de l'ouvrage ca m choque un peu, après l’Intérêt c'est qu'avec de telles sections tu peux même la tuiler un jour qui sait?
Attention tes tenons pour moi me semblent un peu trop taillés en pointe, mais ce n'est que mon avis.
Joli travail, bravo

SRCBOIS

Bonjour,
Tu as mi le doigt dessus, à la conception du projet, je ne voulais pas m’enlever l’option de la couvrir un jour.
Merci pour « le joli travail « et merci pour tes conseils sur les tenons 👍

Liloup
( Modifié )

Beau travail
Pour les tenons ce n'est pas grave qu'ils soient un peu trop biseautés car la résistance de l'assemblage est à la base du tenon. C'est là qu'il doit y avoir le minimum de jeu, voir un peu de serrage.
Pas de problème pour couvrir un jour !
Lilou

SRCBOIS

Merci.

Bapak

Beau travail , moi j aime bien le cote massif, on voit trop souvent dès pergola en 6/6 vraiment pas joli.
Ou as tu trouvé le système de toile avec enroulement , est il facile à utiliser ?
Merci

SRCBOIS
( Modifié )

Bapak Bonjour et merci.

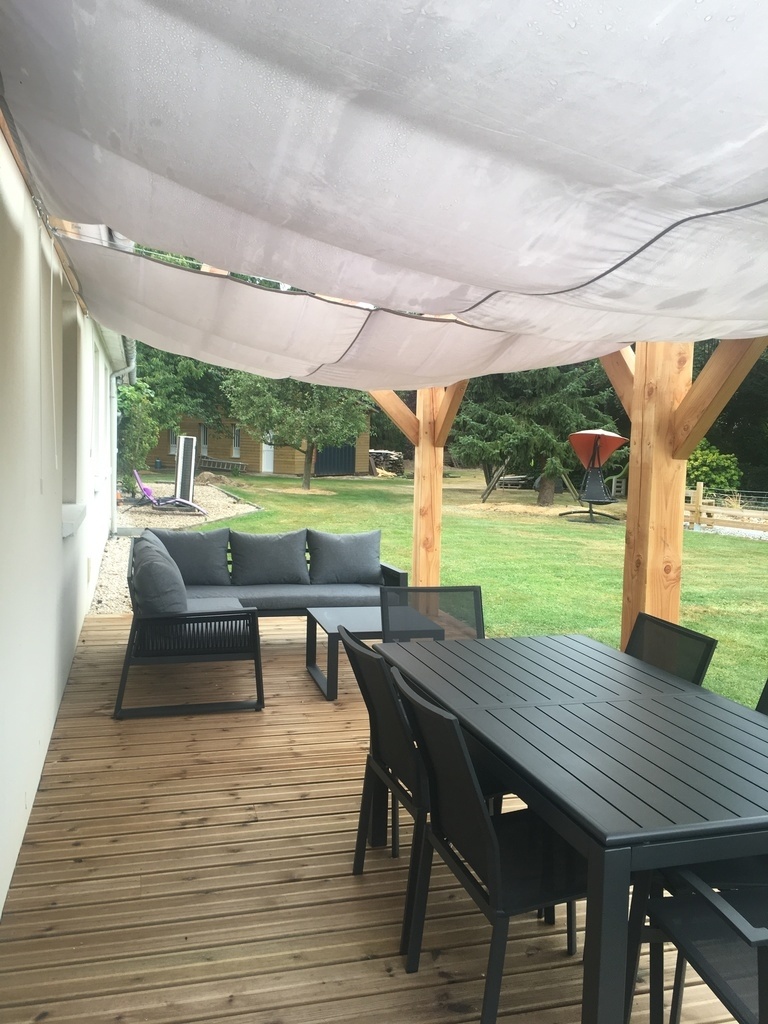

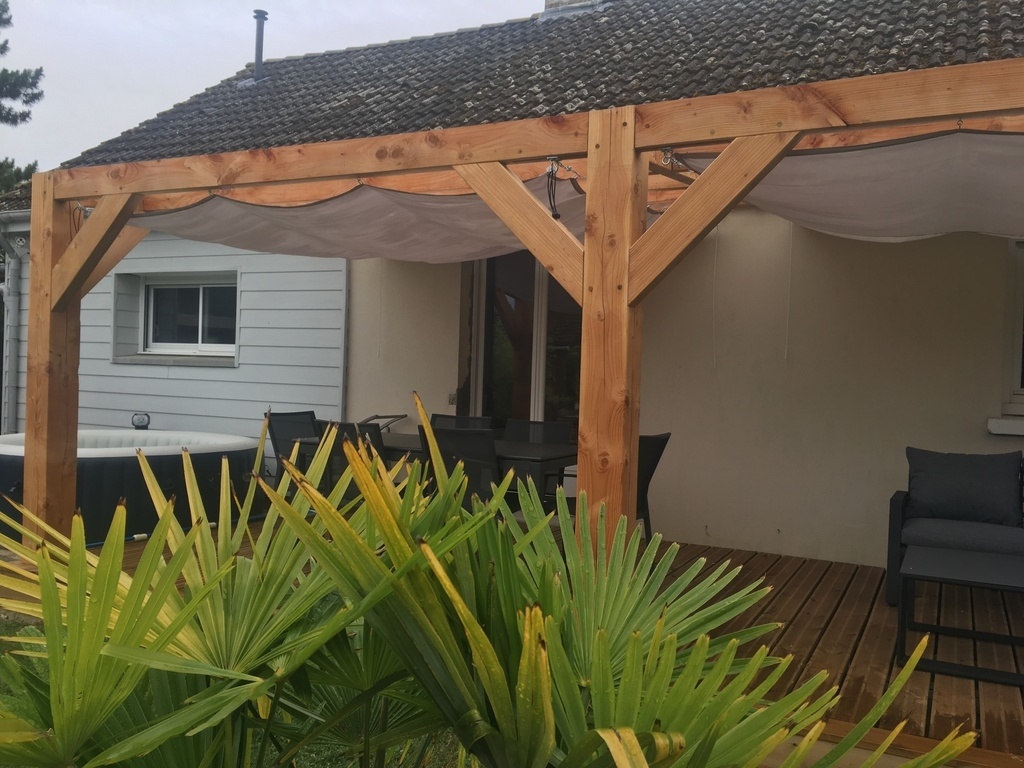

Le système de toile est de ma conception. Les toiles sont en faite deux voiles d’ombrages de 3m x 3m auxquelles j’ai serti des œillets tout les 30 cm. Pour le coulissement j’ai installé de chaque côté deux câbles acier revêtus de plastique avec tendeurs. Pour coulisser sur les câbles j’ai mi des petits mousquetons sur les œillets pour faciliter le glissement et également pour maintenir les toiles à leur extrémités. La seule contrainte que j’y vois c’est de mettre les mousquetons aux extrémités pour maintenir la toile en place mais cela ne prend pas plus de 5 min à faire pour les deux voiles. Je te joins deux photos qui montrent un peu le système replié et en cours d’ouverture.

Bapak

NIckel je vois bien le système .
Je te remercie y'a plus qu'à
