Lampe trépied

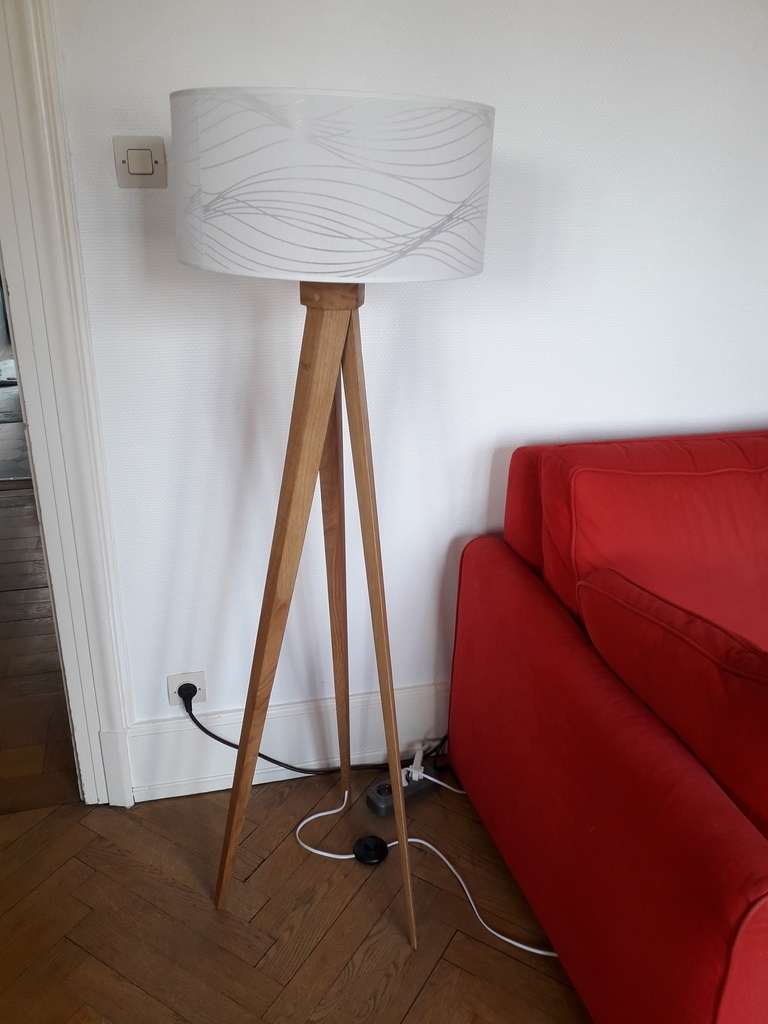

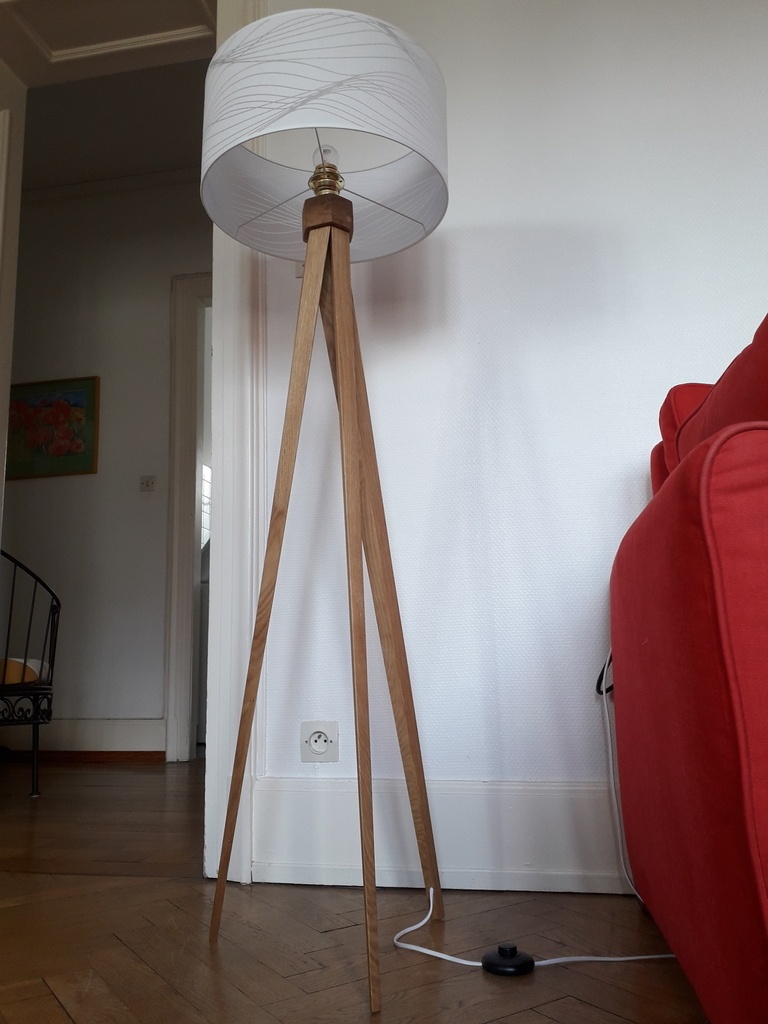

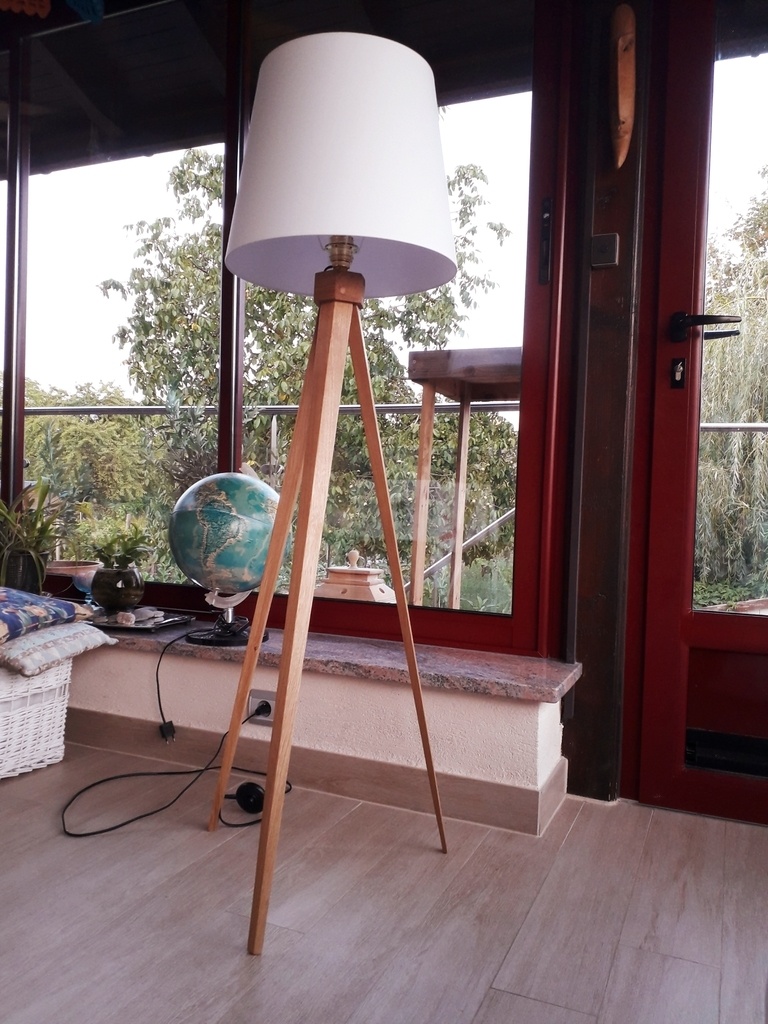

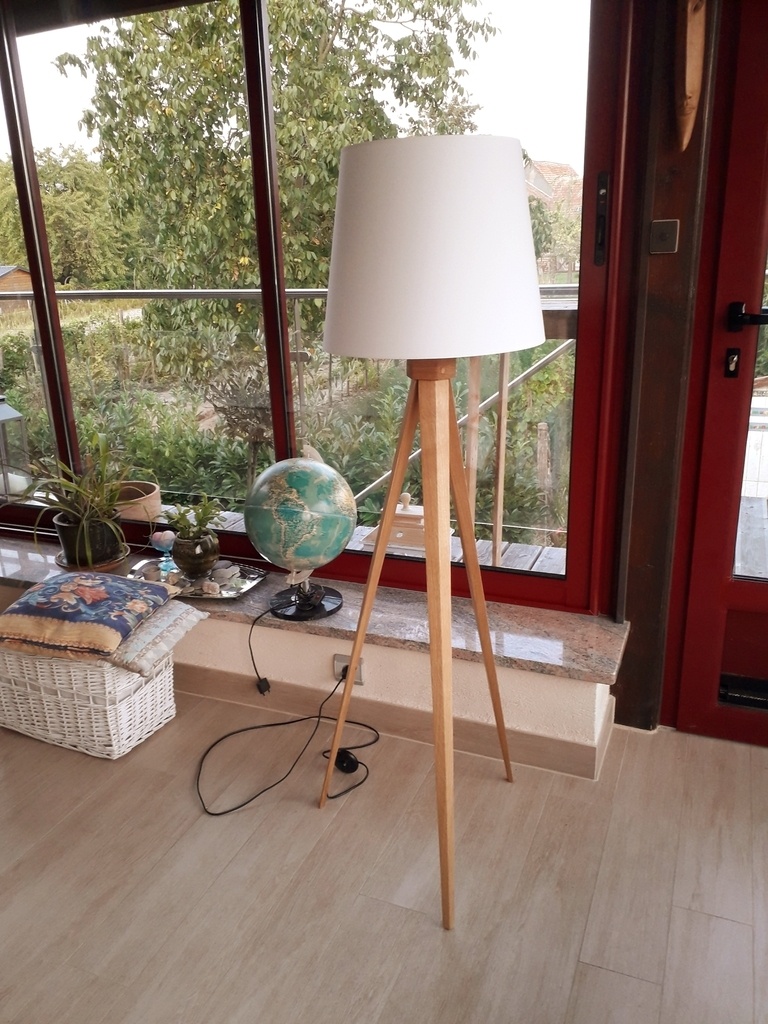

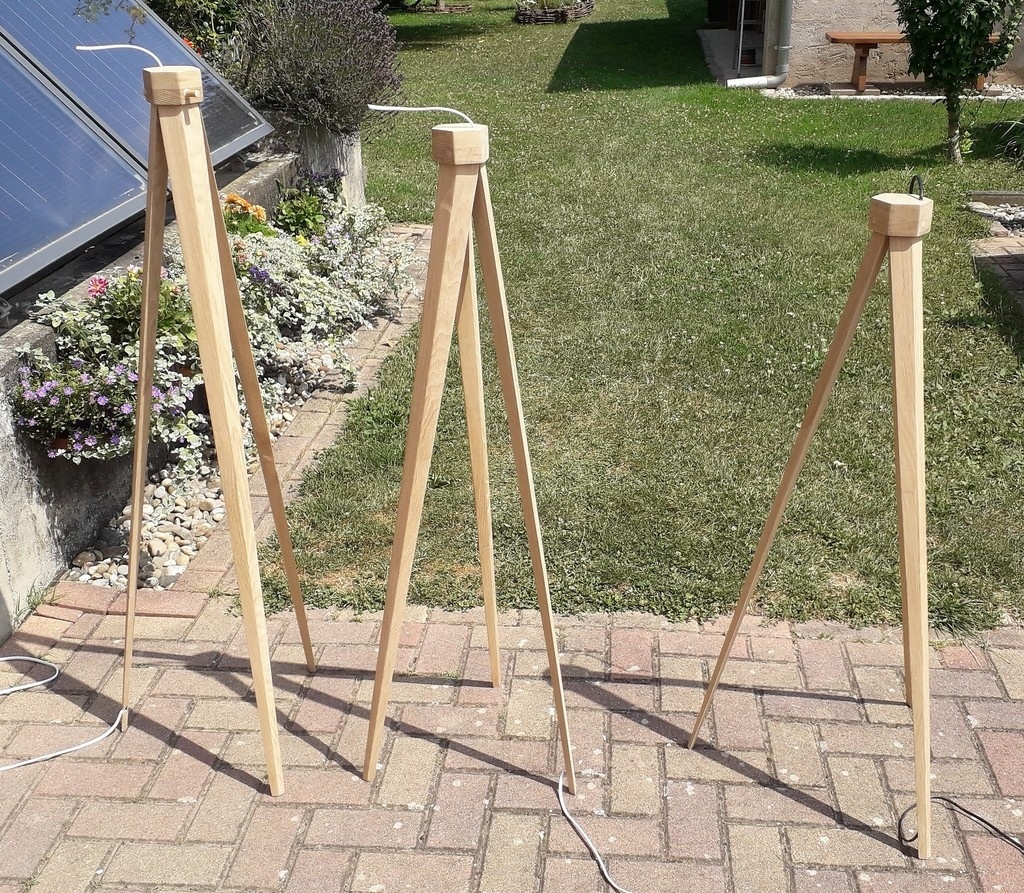

projet longtemps resté en pause et enfin abouti. voici 3 lampes trépieds. Les points intéressants :

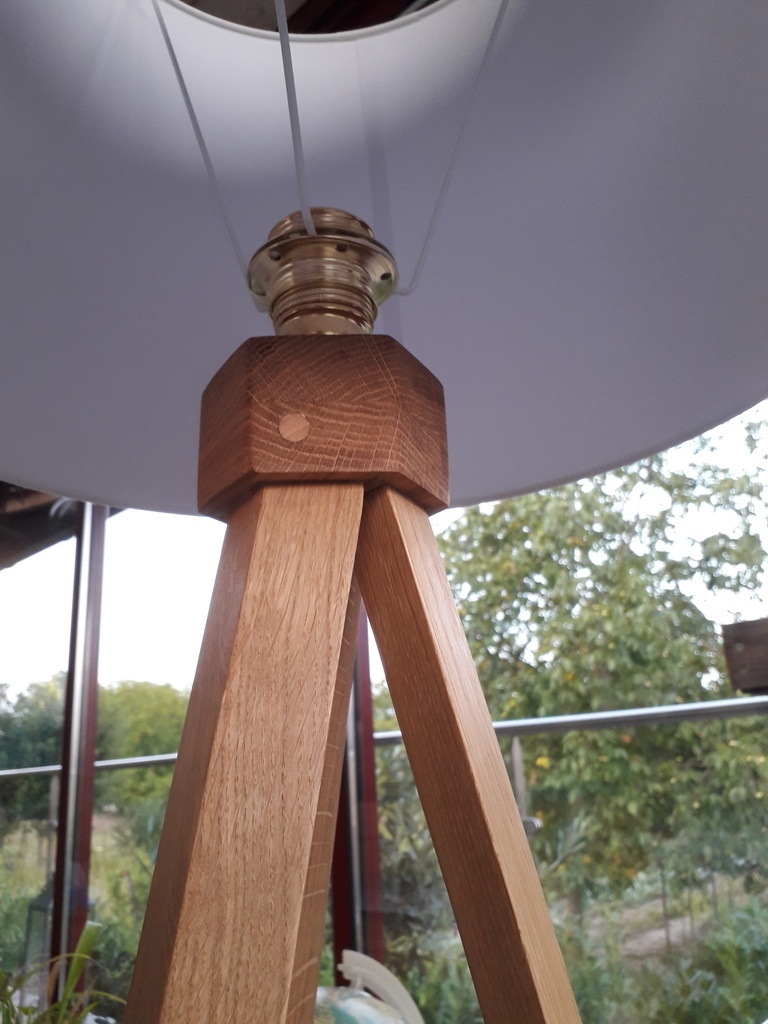

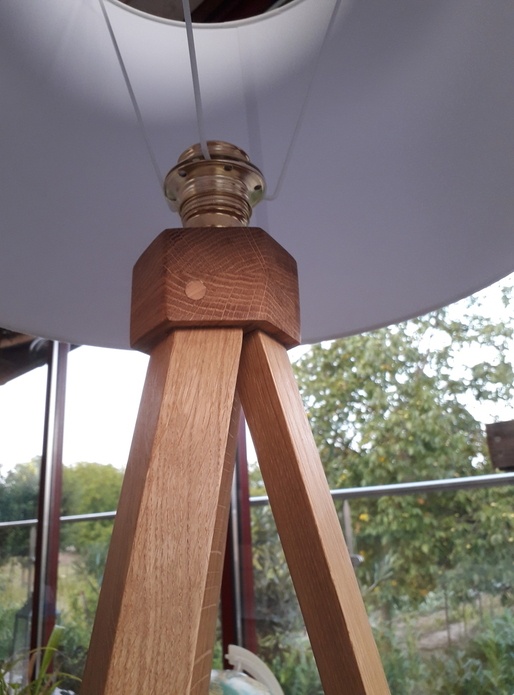

  • Les pieds sont de sections en losange, et leur réunion forme un hexagone au somment
  • les pieds sont effilés avec une pente de 1.6%
  • Le fil électrique est contenu dans un des pieds
  • une des lampe a été faite (par erreur) avec un autre réglage d'angle, elle s'est ainsi retrouvé avec un effet vrillé, que je trouve en fait très élégant. Encore une erreur bénéfique !

concernant la réalisation, mes photos sont pourries et je m'en excuse.

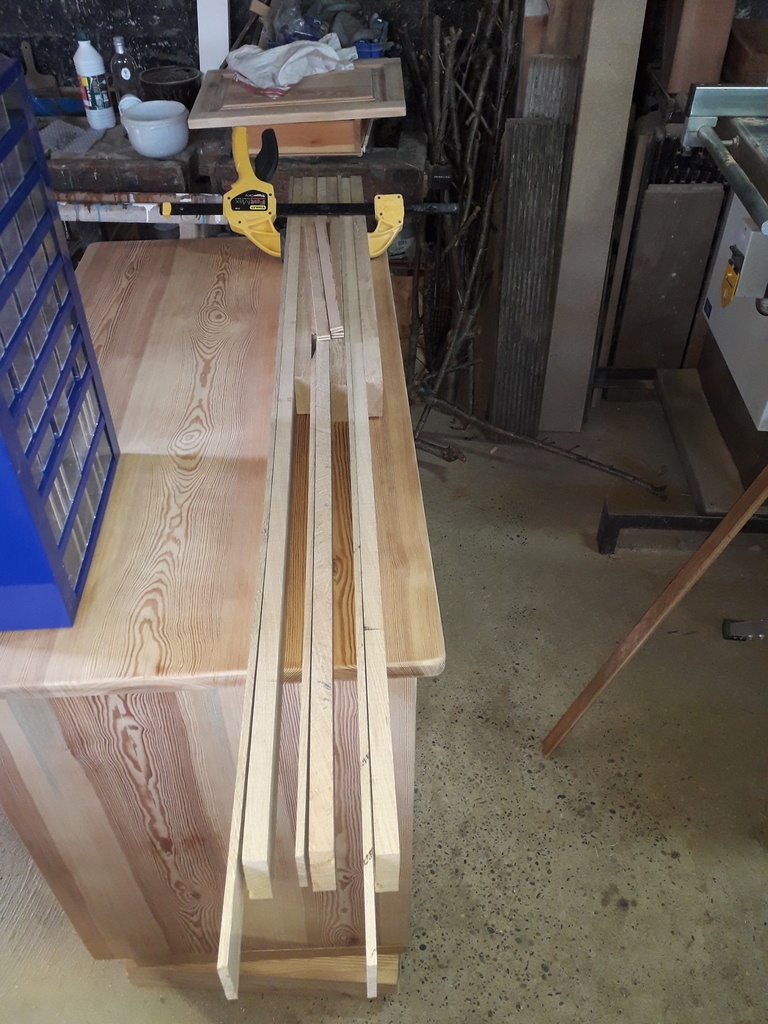

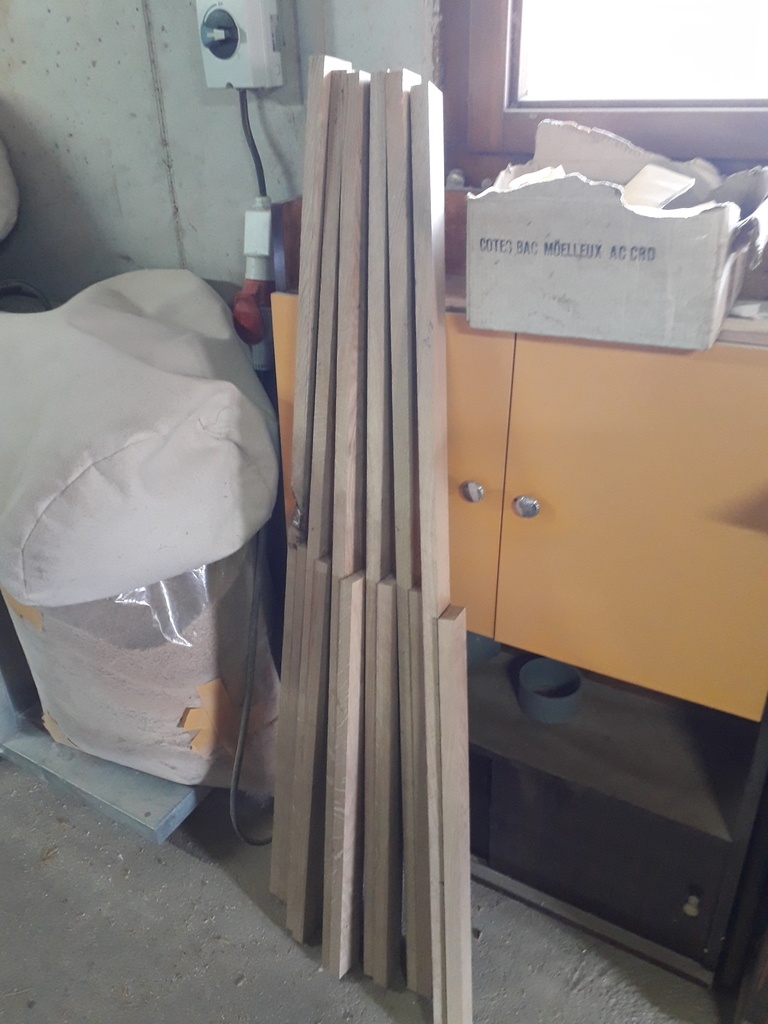

  • J'ai collé 2 morceaux de chênes de façon assez bizarre pour optimiser les pertes au coupes et rabotages.
  • Les pieds contenant les fils sont eux composés de 3 pièces, l'une d'entre elle est rainurée.

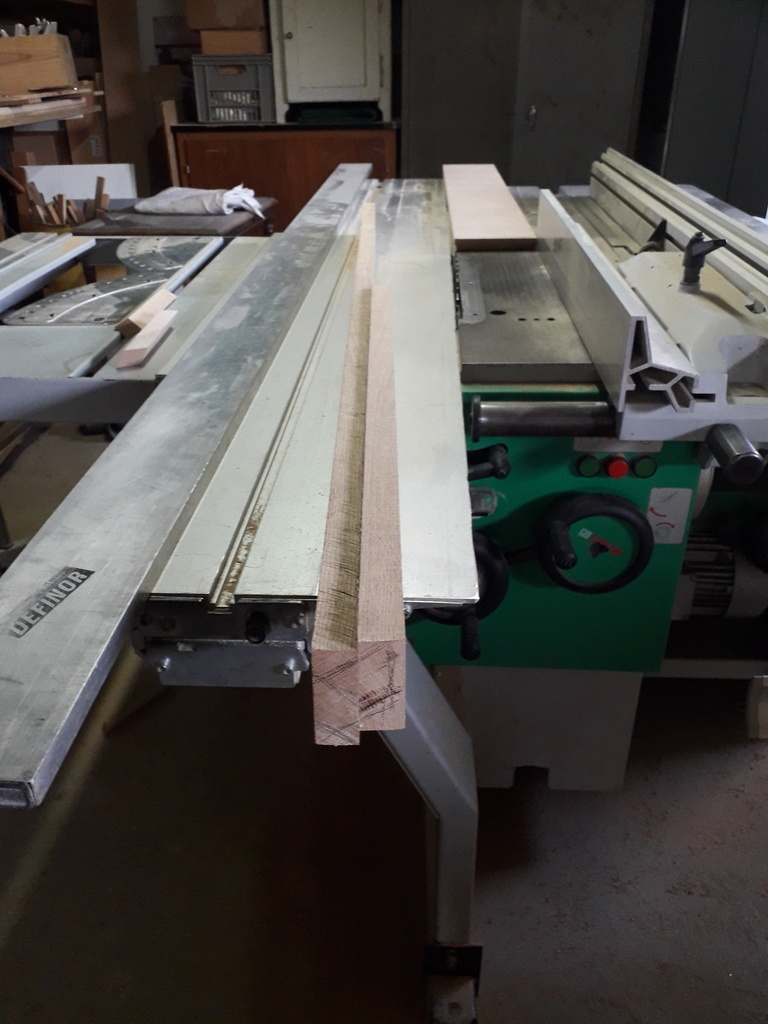

Je suis ensuite venu faire une coupe a 60° au guide parallèle.

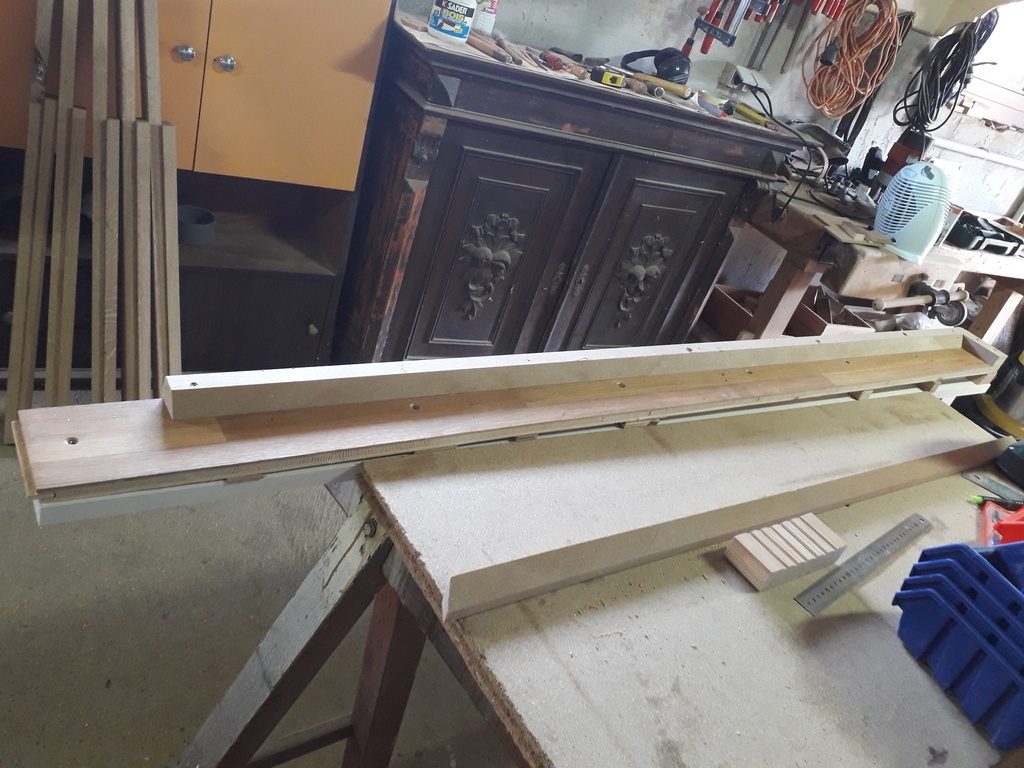

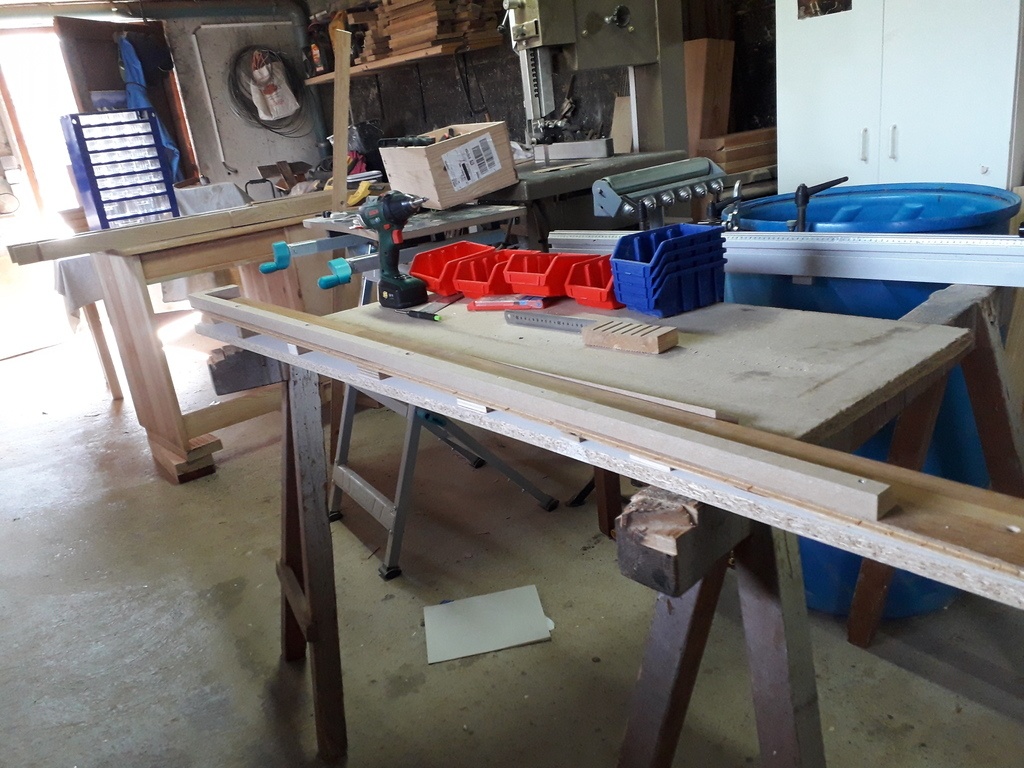

Puis je crée le profil effilé en utilisant ce gabarit, d'abord au guide parallèle de la scie pour dégrossir, puis en passant ce gabarit directement dans la raboteuse (attention aux vis !)

viens l'étape du tenonnage que je n'ai pas photographiée. La pièce est maintenue sur le chariot à tenonner avec un gabarit permettant de régler un angle selon les 2 axes.
Les mortaises sont faites a la défonceuse et mon gabarit type festool MFS.

Mis à jour

Publications associées


Discussions

Thibault Jehl  a publié la création "Lampe trépied".
il y a 6 ans
Kentaro

Ah ben j'aime bien celle qui est vrillée! Tu pourrais la refaire ;) ?

Thibault Jehl
( Modifié )

oui ! J'avais inversé les faces d'appui. Je suis en train d'en refaire une mais pour en faire un pupitre de musique cette fois.

Boris Beaulant

L'effet vrillé est vraiment très réussi. Bravo !

Philippe Gelard

Oui la vrille est très sympa. Le fil dans le pied malgré la très petite section au sol est un super détail aussi. Par contre je regrette un peu la brique exagonale en haut, ça casse un peu la dynamique des jambes dont on ne voit pas les sections lozanges s’unir. Enfin bon, je titille là. Superbe travail!

Nicoel

Très joli travail, Bravo !

Bien vu, le fil caché

Comme les collègues, je trouve que la "vrille" donne un cachet supplémentaire.

Timothée Delay

super stylé ! ça mériterait un joli câble électrique tissé, et un interrupteur assorti... Mais ouais, vraiment super design, j'aime beaucoup. Et le fil dans le pied, chapeau !

Steve and Wood

Je peux qu'aimer . Comment as tu fait pour le fil ?

Termite
( Modifié )

Bonjour Thibault Jehl .
Comme les autres je trouve cela superbe. Avec une petite préférence pour la vrillée également. Comme quoi les accident on parfois du bon!
Est ce que tu pourra nous expliquer comment tu fais pour avoir cet effte vrilé???

FMJ

J'aime également beaucoup ce style épuré !

Thibault Jehl

Merci à tous pour vos commentaires, ça fait plaisir !

BIBI

j'adore! ça me fais penser à la guerre des mondes !beau travail

Thibault Jehl

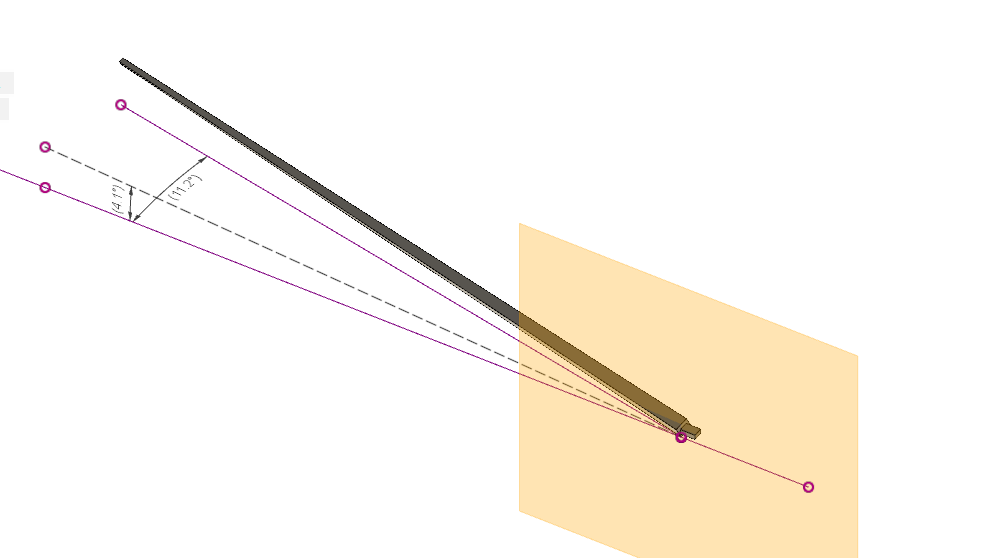

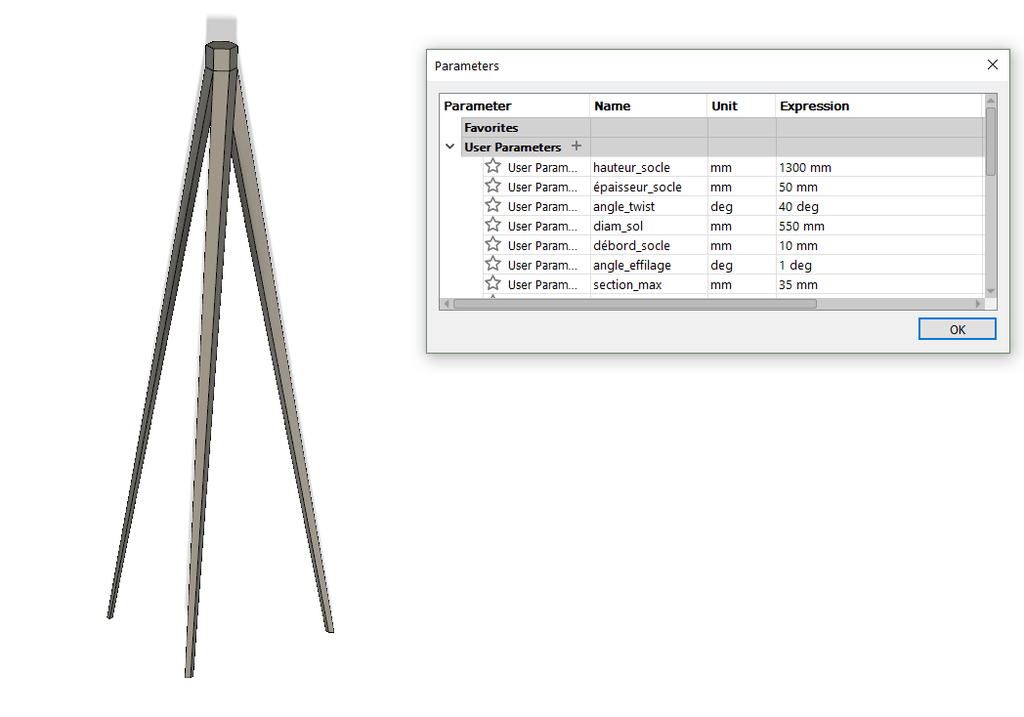

Pour me faire la main sur ce bel outil qu'est Fusion360, j'ai refait le plan de cette lampe pour qu'elle soit complètement paramétrable. Le plan est mis à jour.
