Pièces olympiades des métiers

L'hiver dernier, je me suis inscrit aux Olympiades des métiers.

j'ai donc commencer par m'entrainer à la réalisation d'assemblage tout en me chronométrant:

-tenon mortaise borgne
-tenon mortaise débouchant
-enfourchement
-enfourchement d'onglet
-queue d'aronde à mi-bois
-queue d'aronde coulissante
-mi-bois
-trait de jupiter

Puis je me suis ensuite entrainé à la réalisation de pièce presque entièrement réalisé à la main (sauf les rainures et moulure qui sont réalisée à la toupie.

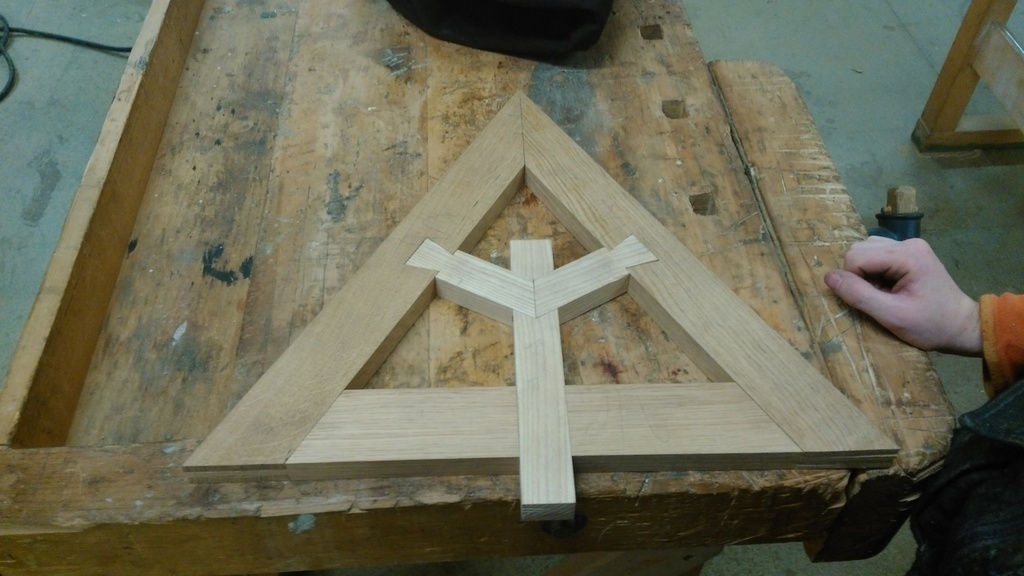

première pièce (sapin de noël)
assemblages:
-mi bois
-queue d'aronde à mi-bois
-enfourchement d'onglet (en haut)
-enfourchement (en bas gauche+droite)
-enfourchement en T au milieu

+

+

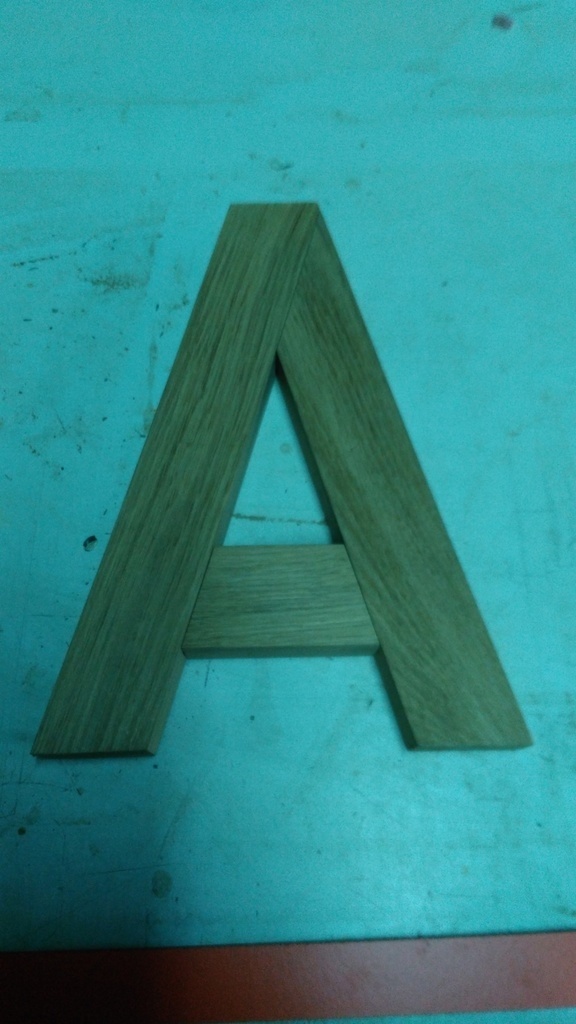

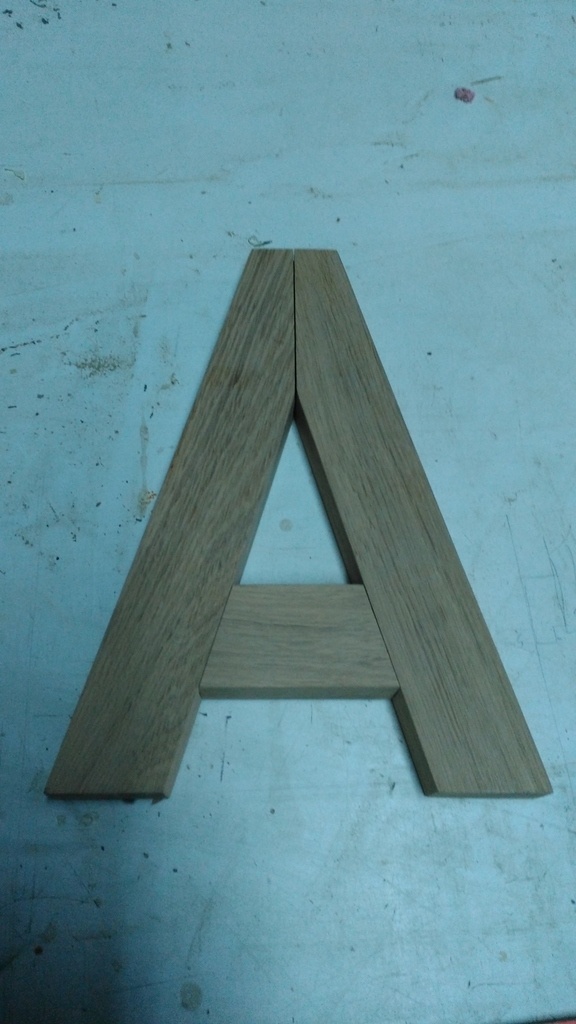

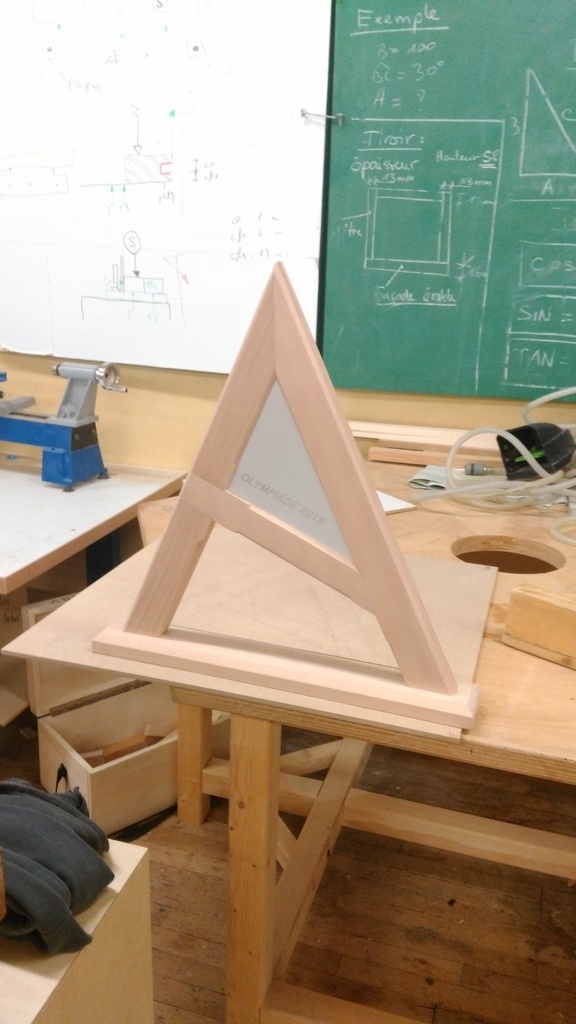

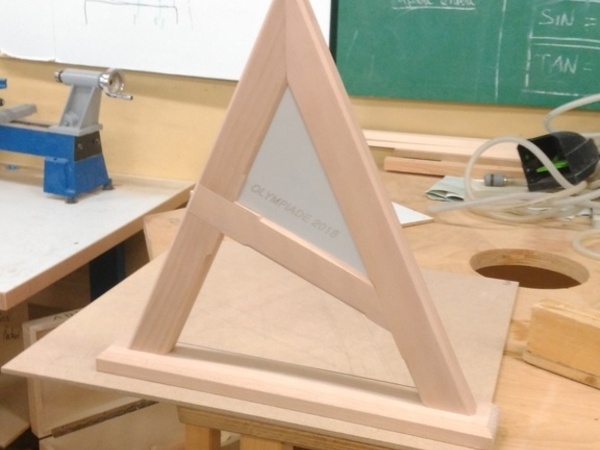

deuxième pièce

le "A" :

assemblage:
-enfourchement d'onglet en parement en haut
-tenon et mortaise débouchant pour la barre du A

+

+

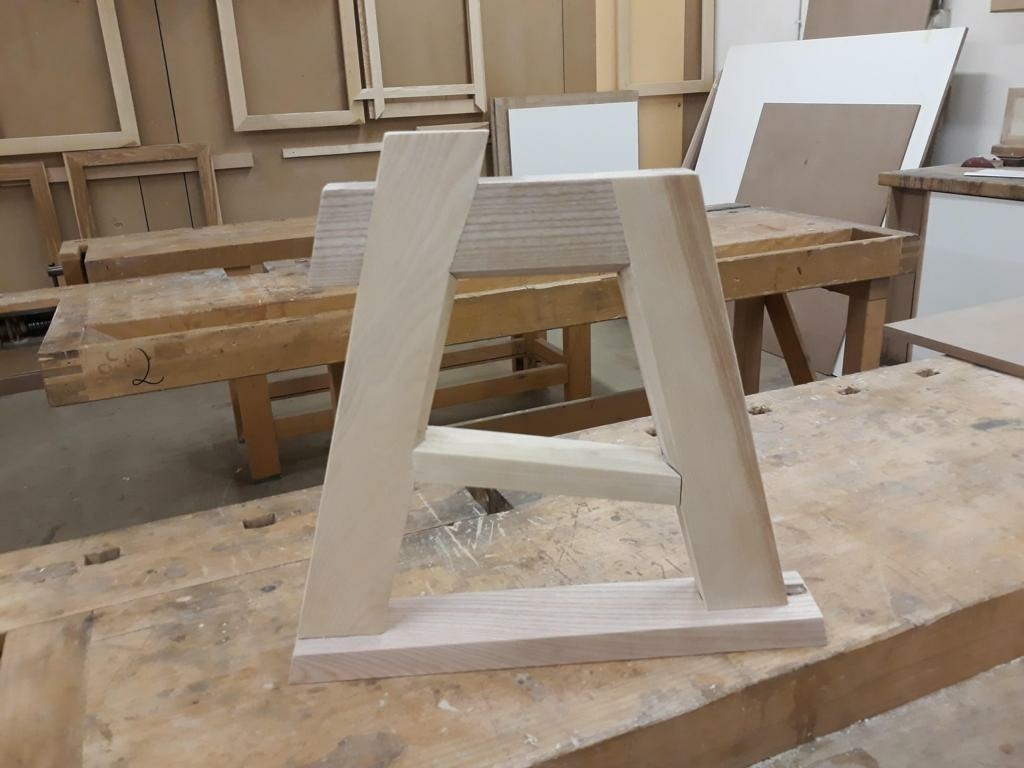

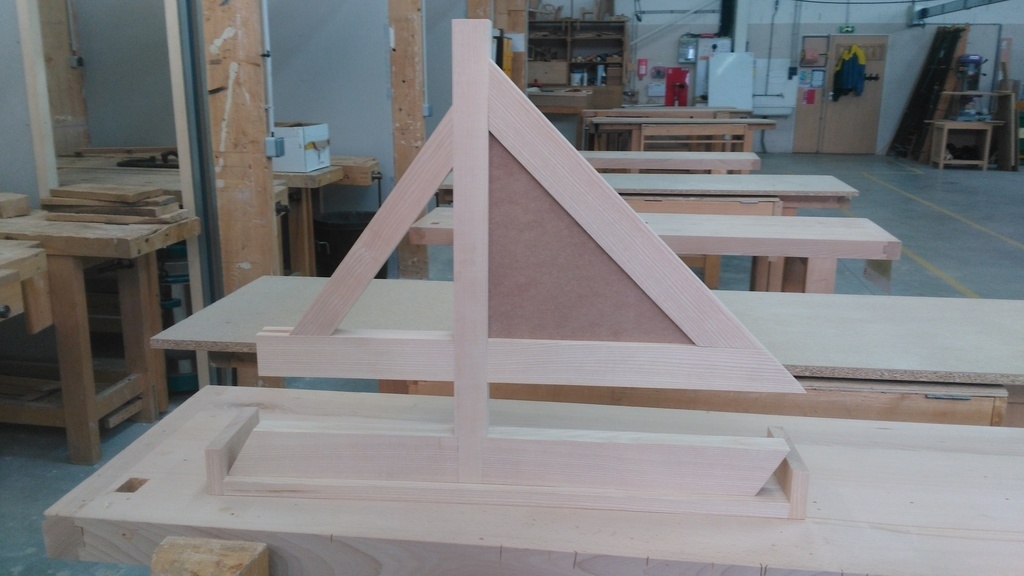

troisième pièce

sujet des sélections régionales Midi pyrénées

assemblage:

-enfourchement d'onglet
-queue d'aronde en mi-bois
-tenon mortaise borgne
-mi-bois
-tenon mortaise débouchant
-chanfrein de 5x5 mm sur le socle réalisé à la main

+

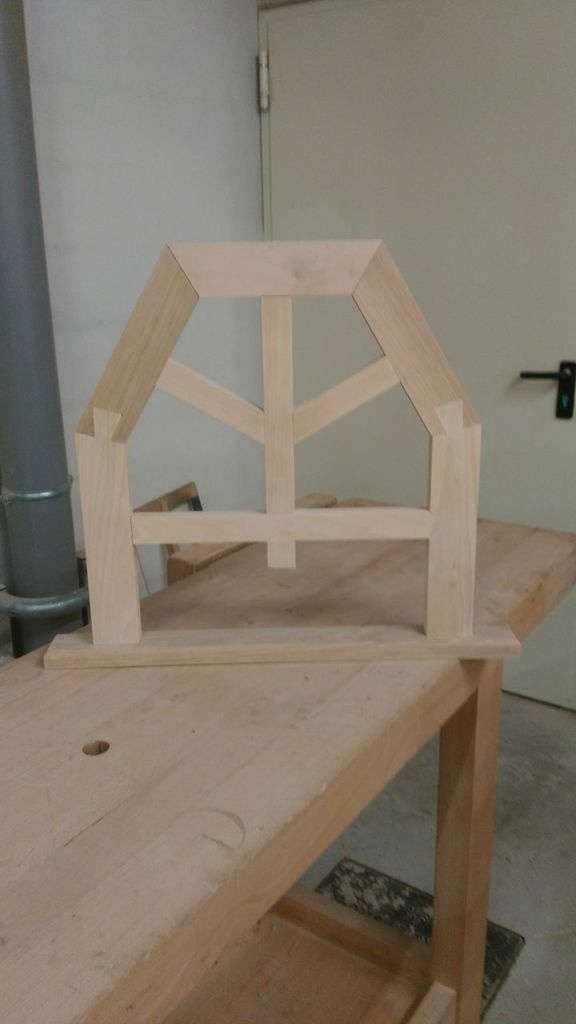

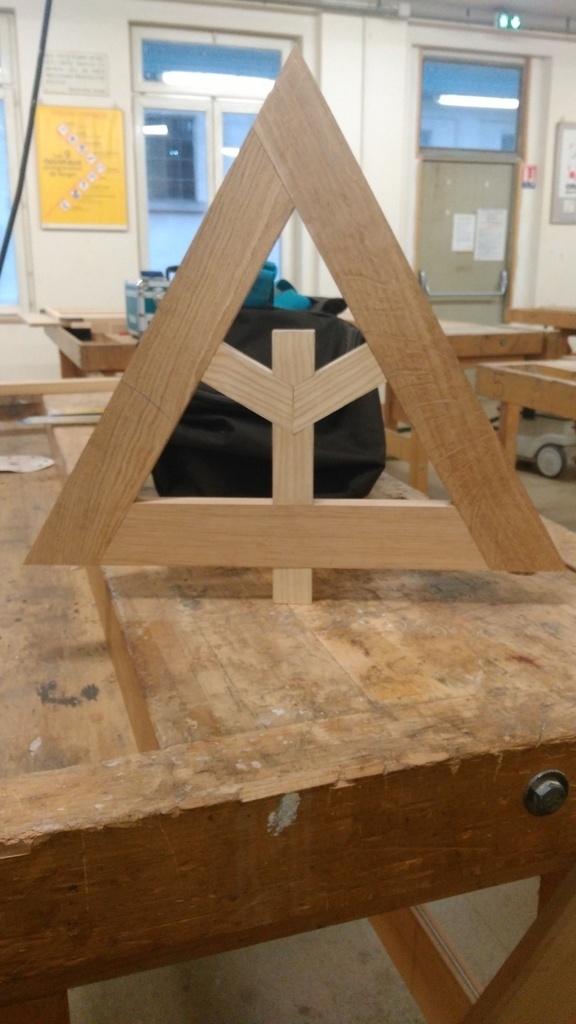

4ème pièce

pièce de positionnement avec un ancien participant des olympiades des métiers

assemblages:
-mi-bois
-tenon mortaise borgne
-tenon mortaise débouchant
-enfourchement
-moulure en parement

+

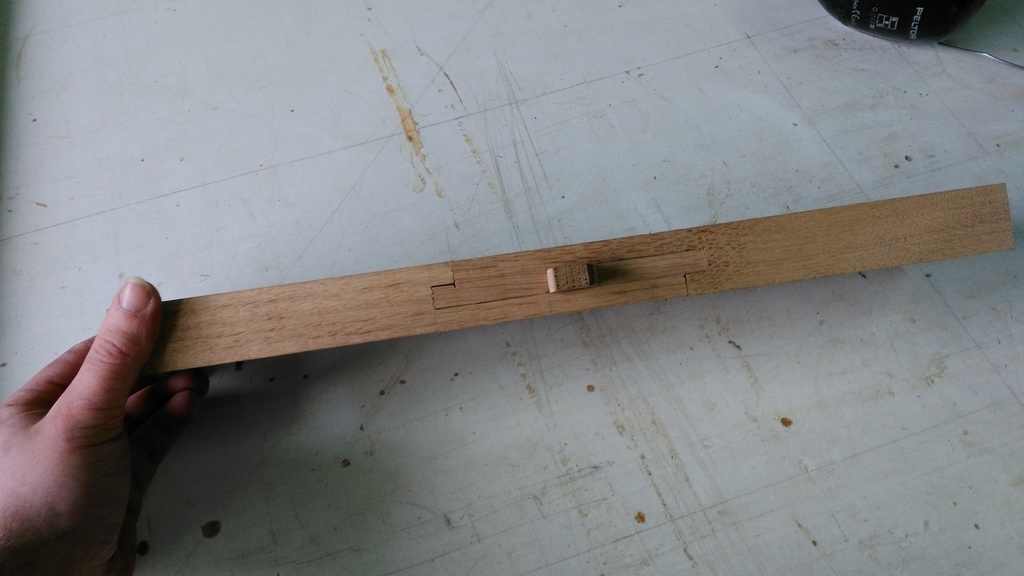

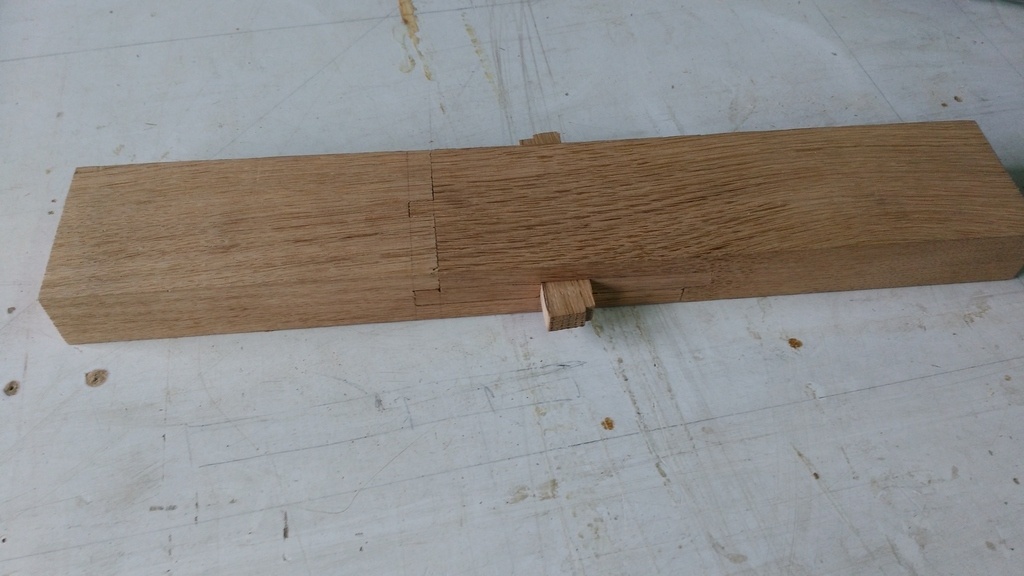

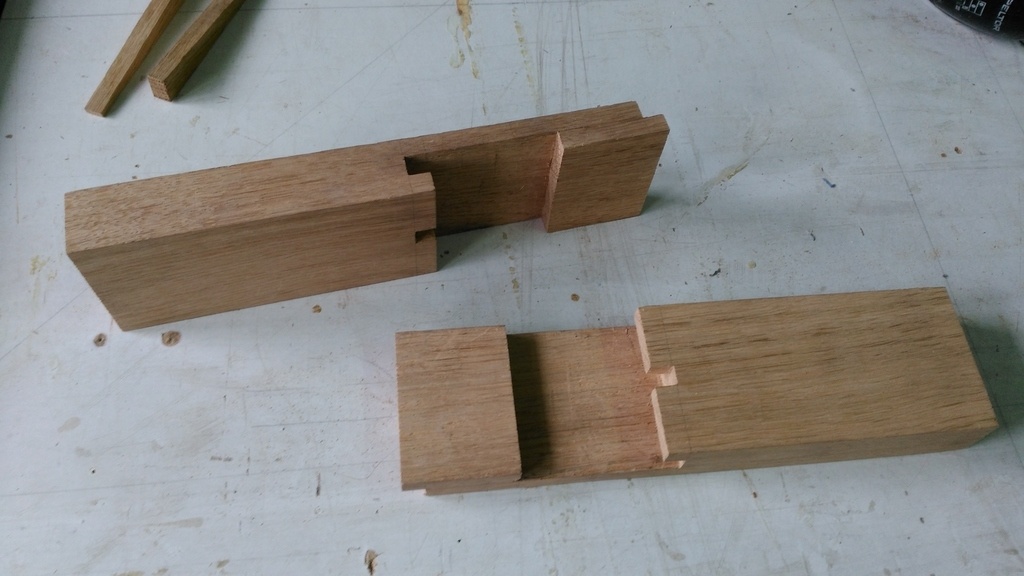

5ème pièce

trait de jupiter de menuisier

+

+

+

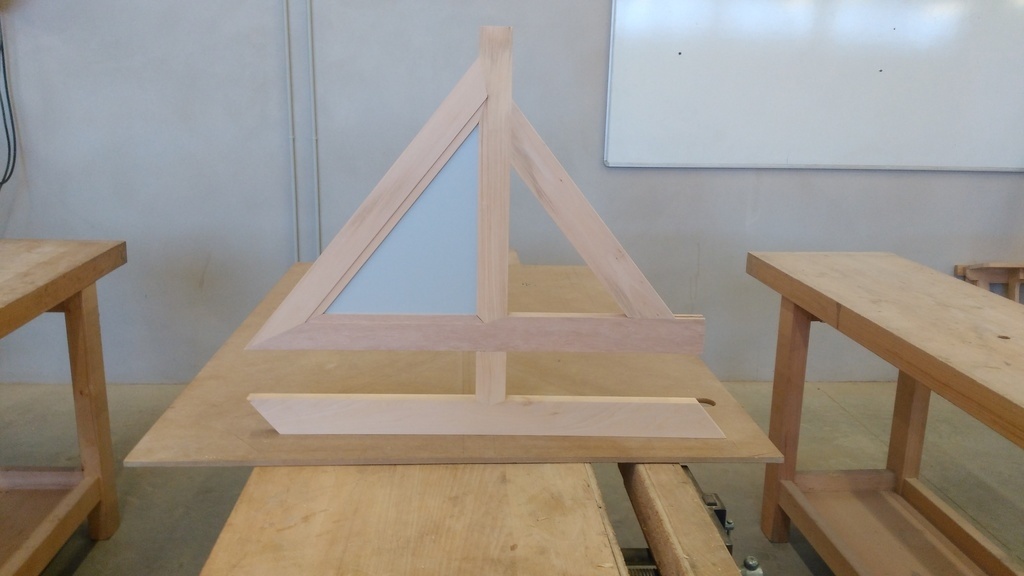

PIECE DES SELECTIONS DEPARTEMENTALE A STRASBOURG

assemblages:

-enfourchement d'onglet
-queue d'arronde coulissante à mi-bois
-tenon mortaise borgne
-tenon mortaise débouchant

temps pour la réalisation 8h

résultat: 1er sur 4

+

6ème pièce

piece d'entrainement avant les sélections régionales à Reims

nous avions reçu une photo du sujet mais nous ne connaissions pas les assemblages ni les dimensions.
Nous avons donc déterminé des dimensions et décider des assemblages

assemblages:
-enfourchement d'onglet
-enfourchement
-tenon mortaise borgne
-tenon mortaise débouchant
-mi-bois
-tenon mortaise avec arasement en V
-moulure
-rainure

+

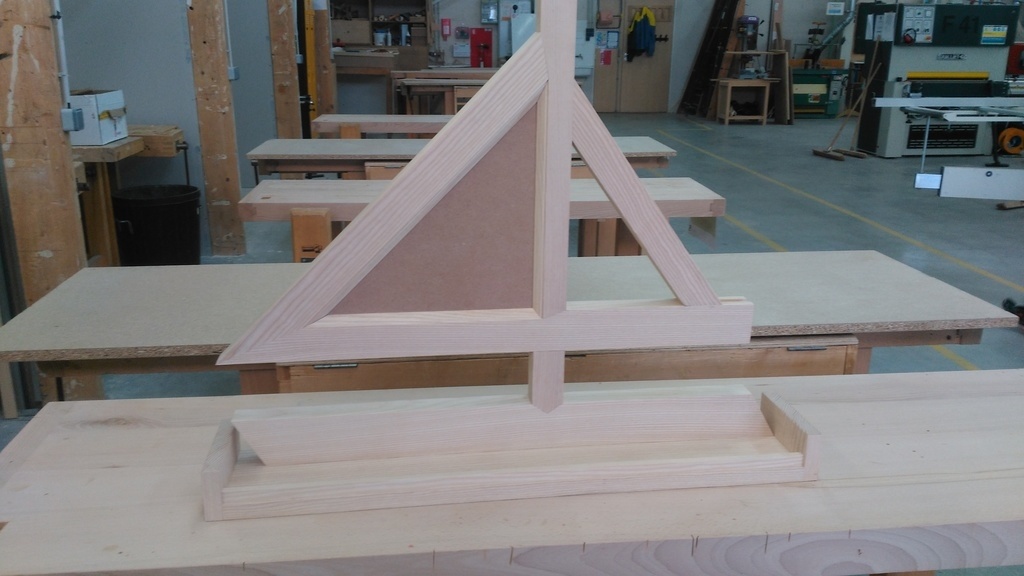

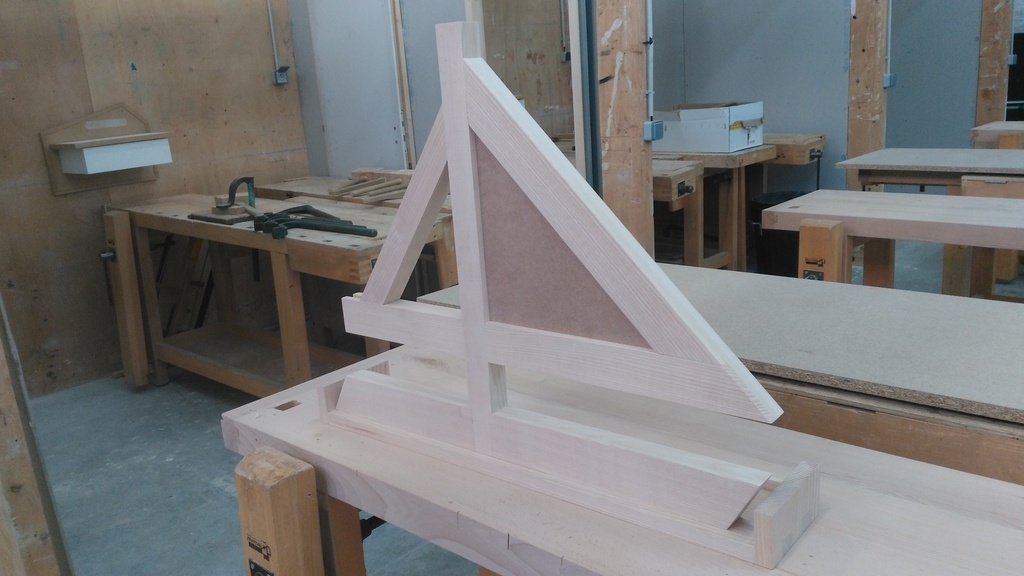

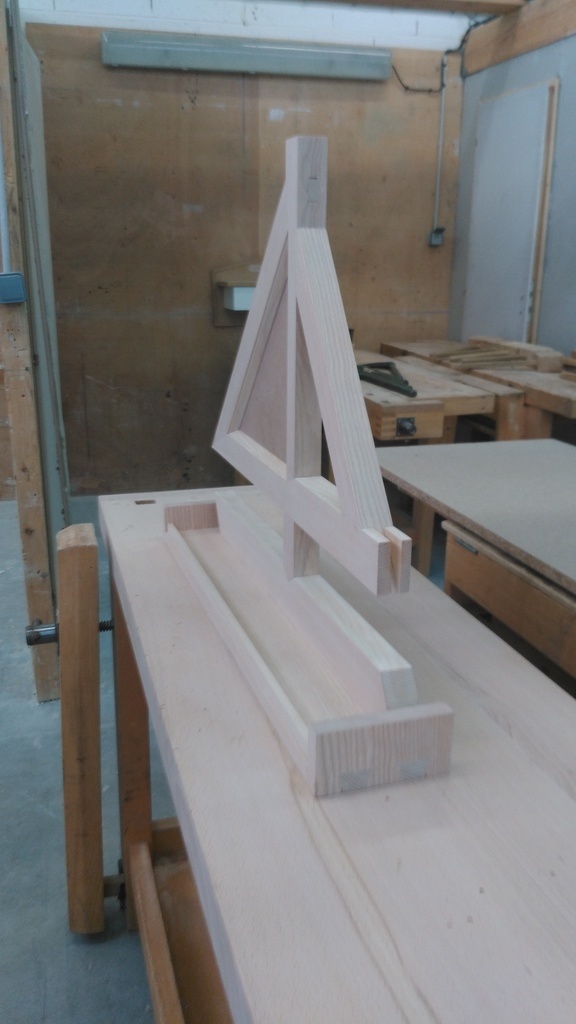

PIECE DE SELECTION REGIONALE A REIMS

assemblages:
-enfourchement d'onglet
-enfourchement
-tenon mortaise borgne
-tenon mortaise debouchant
-mi-bois
-queue d'aronde coulissante à mi-bois avec arasement en V en parement
-queue d'aronde
-queue droite
-moulure
-rainure

temps imparti pour la réalisation: 12h30

RESULTAT: 4ème sur 6 à 1 point du troisième

le niveau des sélections régionale était très élevé, les pièces ont été dessinée et corrigée par le vainqueur des worldskills d'Abu Dhabi 2017: Anthony CHATELAIN

Ce fût une très belle expérience que je recommande à tous ceux qui sont en âge d'y participer!!! (avoir moins de 23 ans l'année de la compétition internationale)

Pour ceux que cela pourrait intéresser, les finales nationales auront lieu à Caen du 28 novembre au 1er décembre au Parc des expositions de Caen. Il est possible d'aller voir la compétition!!!

olympiades des métiers CAEN 2018

+

+

+

+
