Le flottant à tourillons:
le calcul du nombre de tourillons:
Theorique: N = 40 x (P+PP) / (Rpg x Pi x D²)
Pratique: NP = N x CC
CC: Coeff correcteur de la flexibilité de la pièce de bois
CC = log(10+LP / (100 x L))
P: poids en kg de la charge envisagée
E: Epaisseur en mm de la pièce de bois dans laquelle les tourillons seront emmanchés
PP: poids en kg de la pièce de bois
LP: Longueur en mm de la pièce de bois entre les 2 côtés
Rpg: Résistance élastique pratique au cisaillement du hêtre 5,6 Mpa retenue
D: Diametre des tourillons en mm, doit être maximisée tel que D < 0,4 x E
L: Longueur en mm des tourillons telle que 4xD < 1000 x L < 6xD
PP étant négligeable devant P

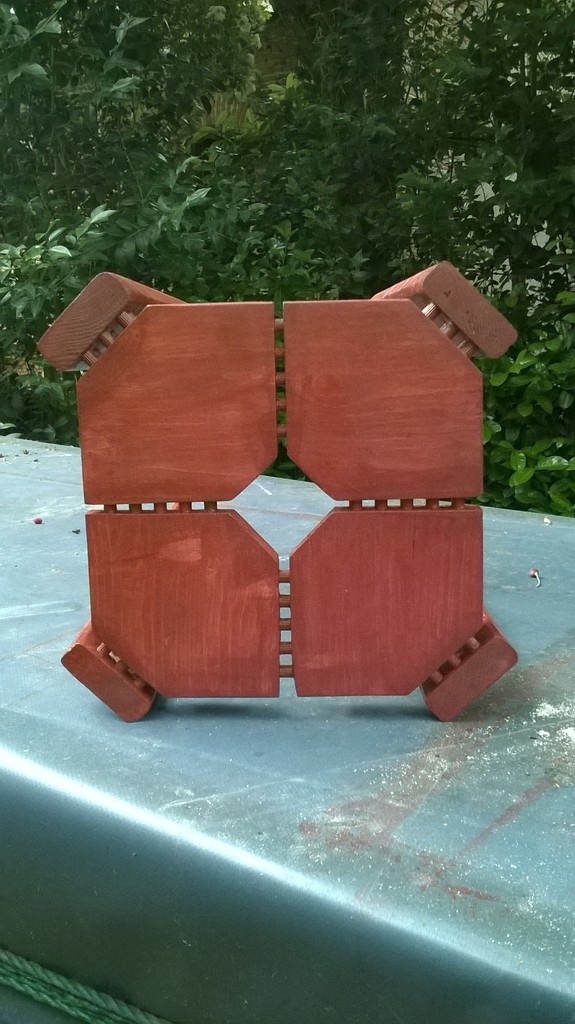

Le calcul amena 6 tourillons sur chaque pied et 3 sur chaque côté des pièces de l' assise.
je fus donc obligé de doubler l'épaisseur des quarts de l'assise pour poser 2 rangées de 3 tourillons par pied, afin de soutenir 140 kgs, petite marge pour mon poids de 105 kgs.
La réalisation fut assez compliquée car assembler 20 tourillons pour l'assise est un peu hard, même si j'avais pris beaucoup de précautions pour bloquer le joint génie lors des perçages.
Idem pour les pieds, la 2eme épaisseur de chaque pied comporte une encoche pour avoir une référence pour le positionnement du joint génie.

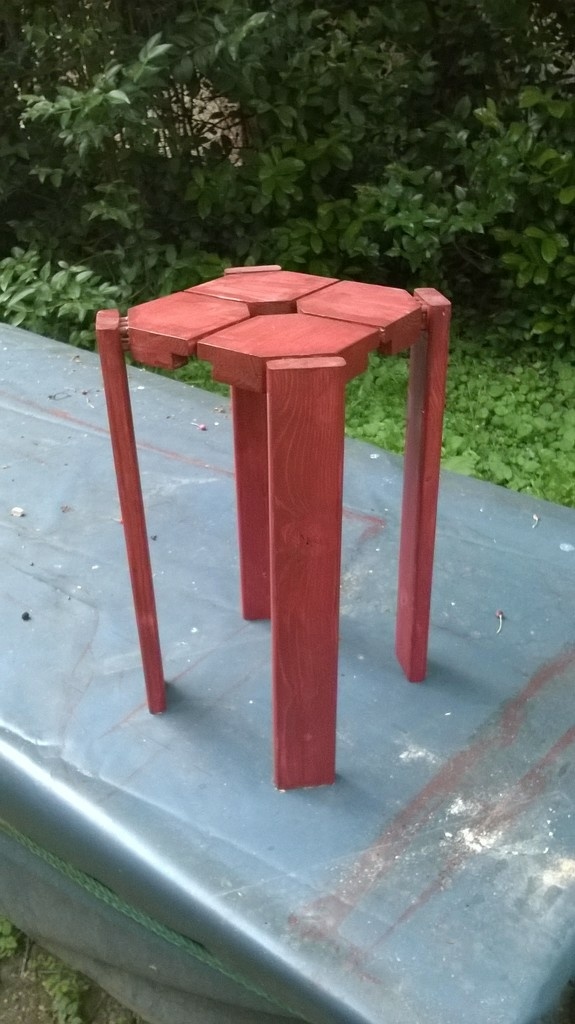

ponçage et lasure rouge basque pour la finition.
Pour les septiques, je petit déjeune tous les matins sur ce tabouret et pour le moment mes fesses sont encore à distance du sol, pourvu que cela dure
Publications associées
Licence
Discussions
Piouf, et bien le moins qu'on puisse dire, c'est que tu as pris la réflexion sur la résistance au sérieux ;)
Content de voir que mon tabouret a encore inspiré une autre déclinaison !
Sérieux :-O
Ça donne quoi avec la la sûreté ?
P... de saisie prédictive, faut tout relire !
Je voulais demander ce que ça donnait avec la teinte... et je vois. Sur du pin, c'est toujours un peu galère. AMHA ton tabouret serait superbe avec un beau laquage.
Et demande à ton beauf de nous rejoindre, les belles charpentes ça fait kiffer...
Nicoel ce tabouret est un essai, tout fut fabriqué avec des chutes (l'assise du tabouret), cela explique les défauts de dimensions, et même les défauts de protections car je ne pensais pas réussir.
Mon objectif était un prototype pour en construire un en chêne qui sera plus soigné.
Dans un avenir proche, son petit frère en chêne arrivera, beaucoup mieux fini.
1 an de petit déjeuner dessus sans soucis...
De plus, les calculs sont validés par mon beau frère, compagnon charpentier sur les cathédrales et autres monuments historiques de france. c'est d'ailleurs lui qui m'a donné les formules de calcul.
je fais donc confiance aux pros et jusqu'à maintenant, aucun souci...
Je le découvre à l'instant ! Encore une version bien sympa.
C'est sûr que les perçages demandent pas mal d'adresse bravo.
impressionant !
