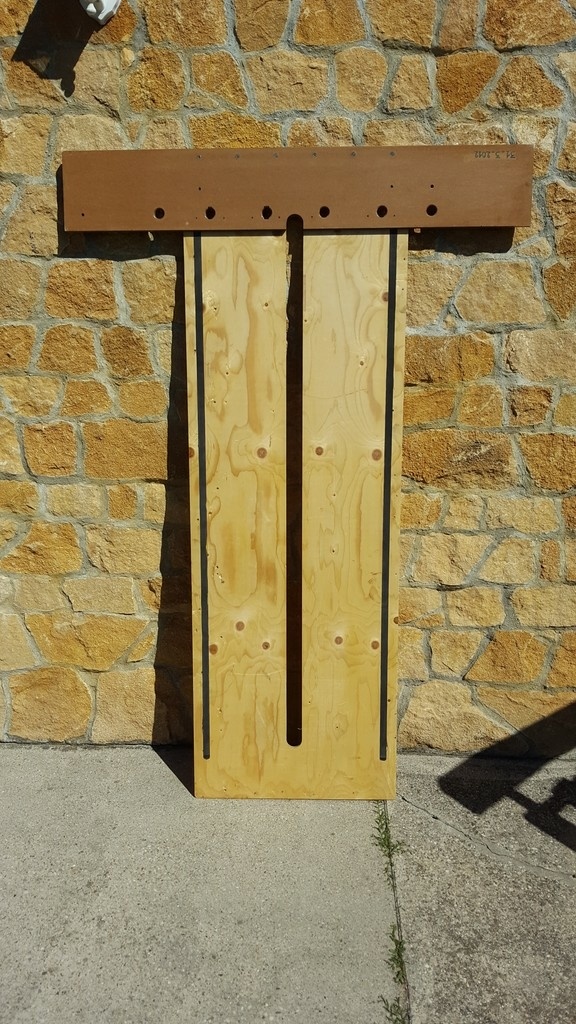

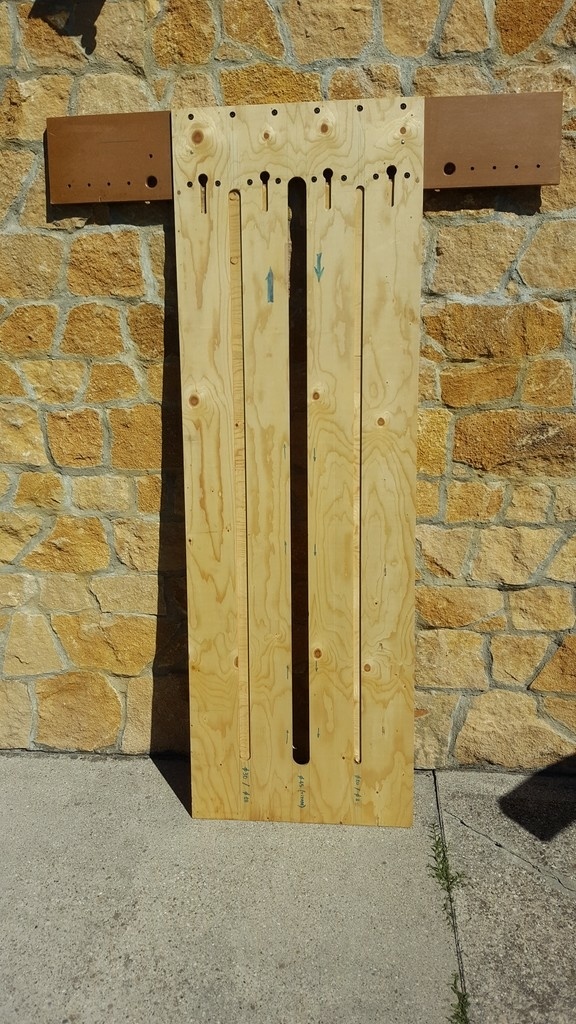

Gabarit en Té pour scie circulaire et défonceuse

En lisant la question de bensz pour la découpe de panneau, je me suis dit que ce gabarit pourrait vous intéresser.
C'est moins rapide qu'une scie à format, mais c'est très précis et cela peut aussi être utilisé avec une défonceuse, ou simplement pour des tracés.

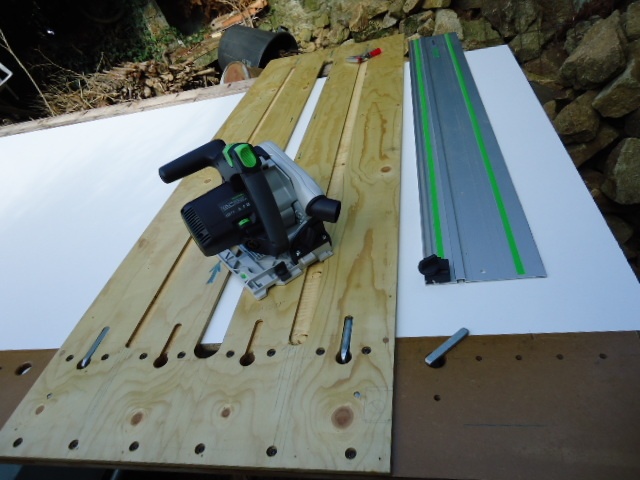

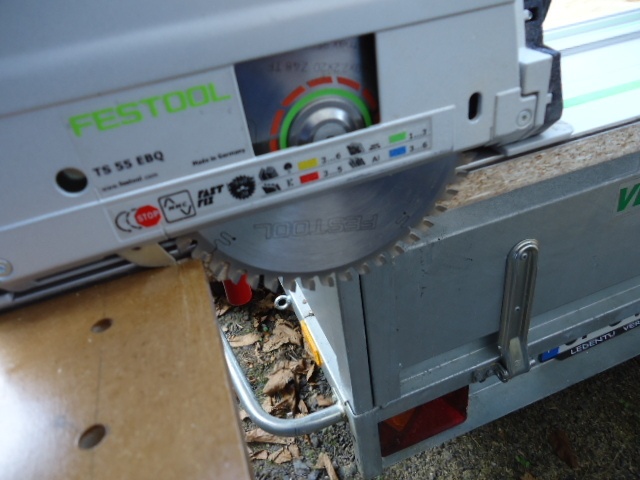

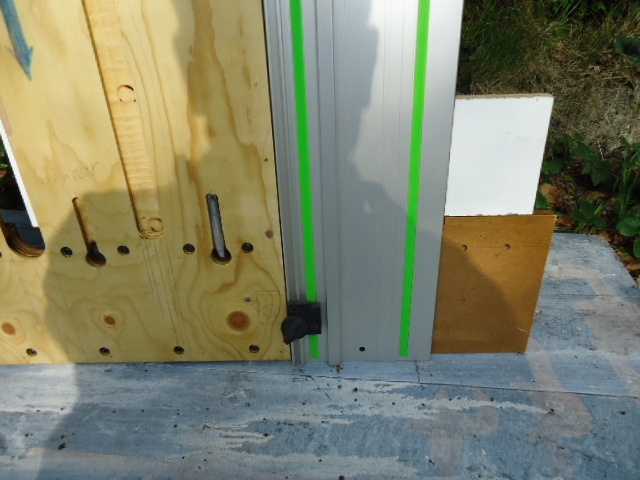

Sur les côtés, je peux fixer un rail Festool avec une butée anti recul pour démarrer en plongée sans découper le "Té".
Il suffit de positionner le trait de crayon de quelques mm en face de l'encoche puis de fixer le rail avec le serre joint.

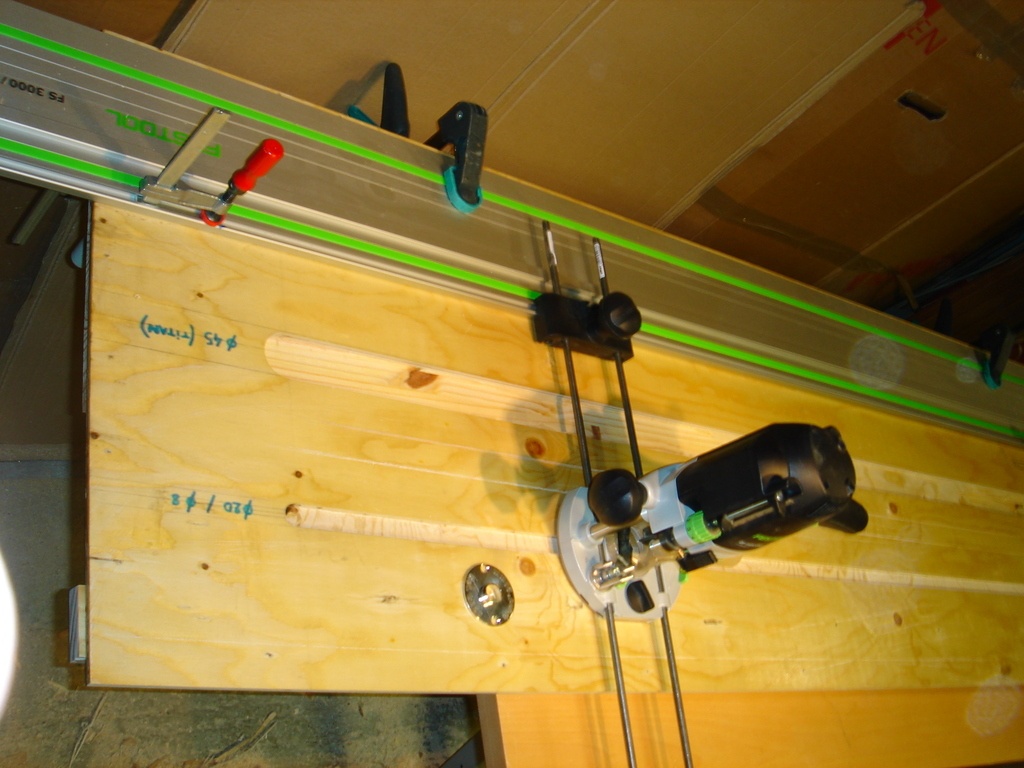

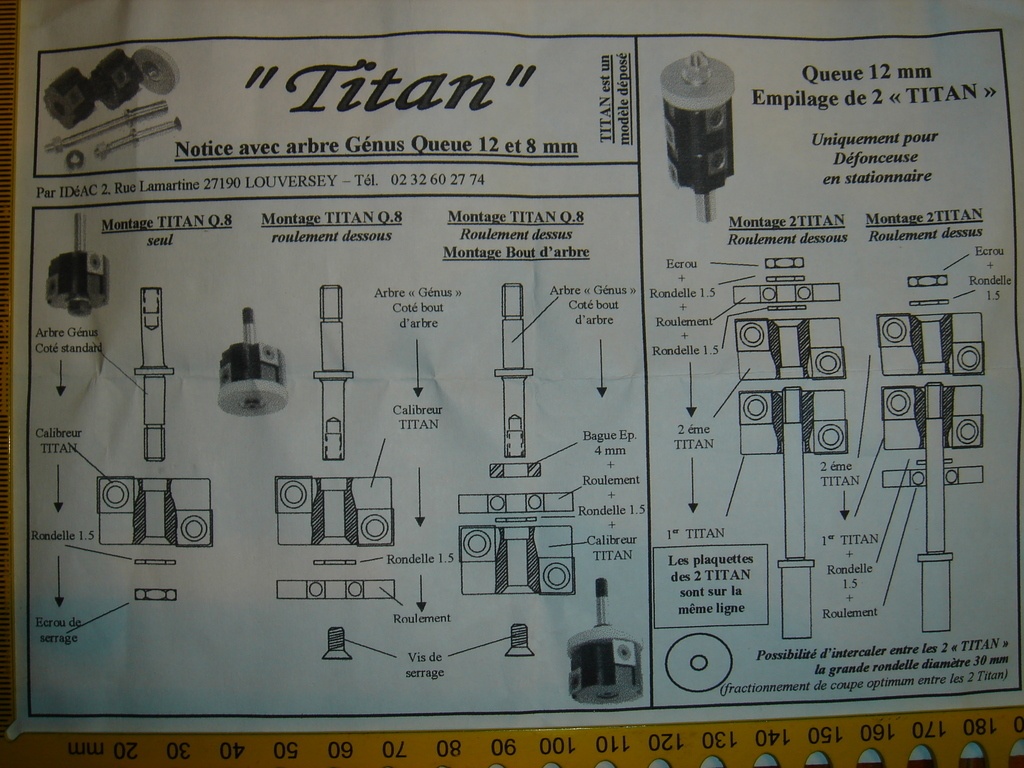

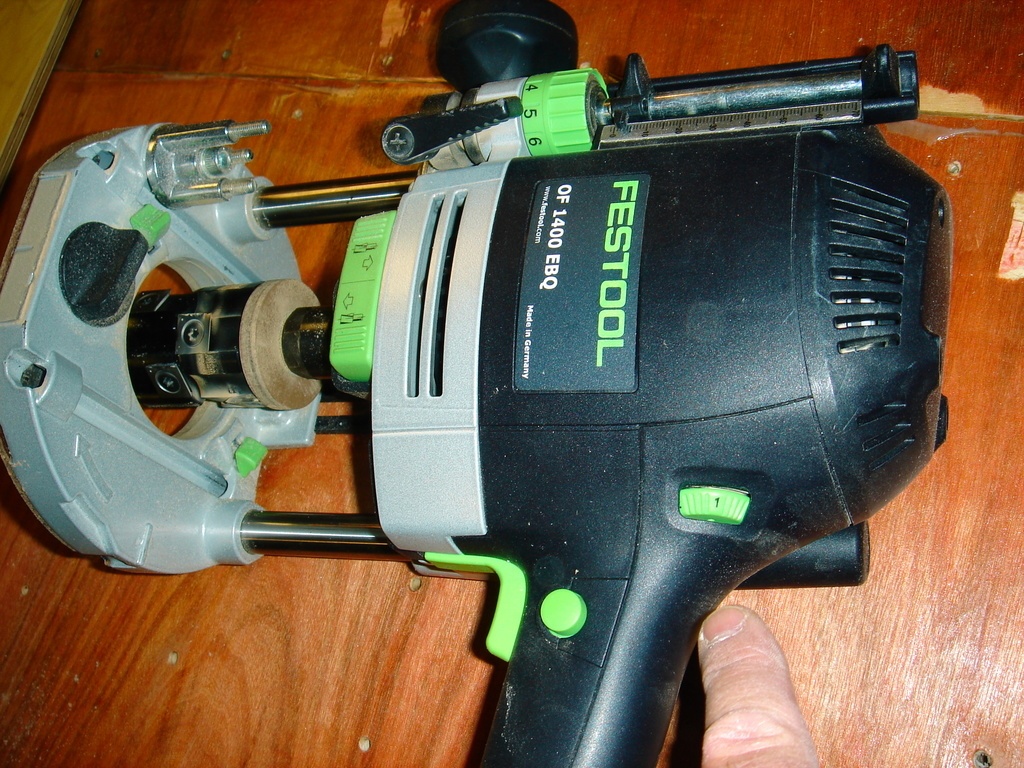

Au centre, je l'utilise avec une fraise à copier à roulement : la rainure me permet de passer une Titan de Ø45

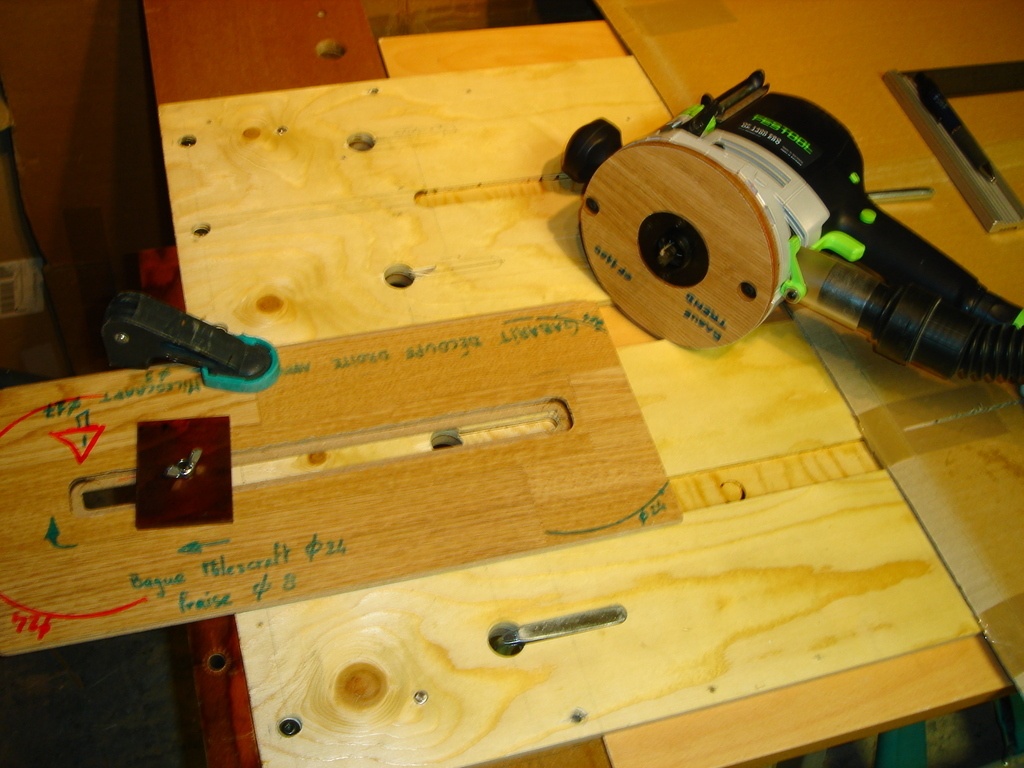

J'avais également ajouter deux rainures non débouchantes pour des fraisages avec des bagues à copier de Ø20 ou Ø30. Même principe que le gabarit de découpe linéaire.
Le jour où j'en aurai besoin, je monterai la bague et une fraise pour finir de passer à travers. En positionnant la découpe sur le trait de crayon, je pourrai fraiser avec précision des rainures.

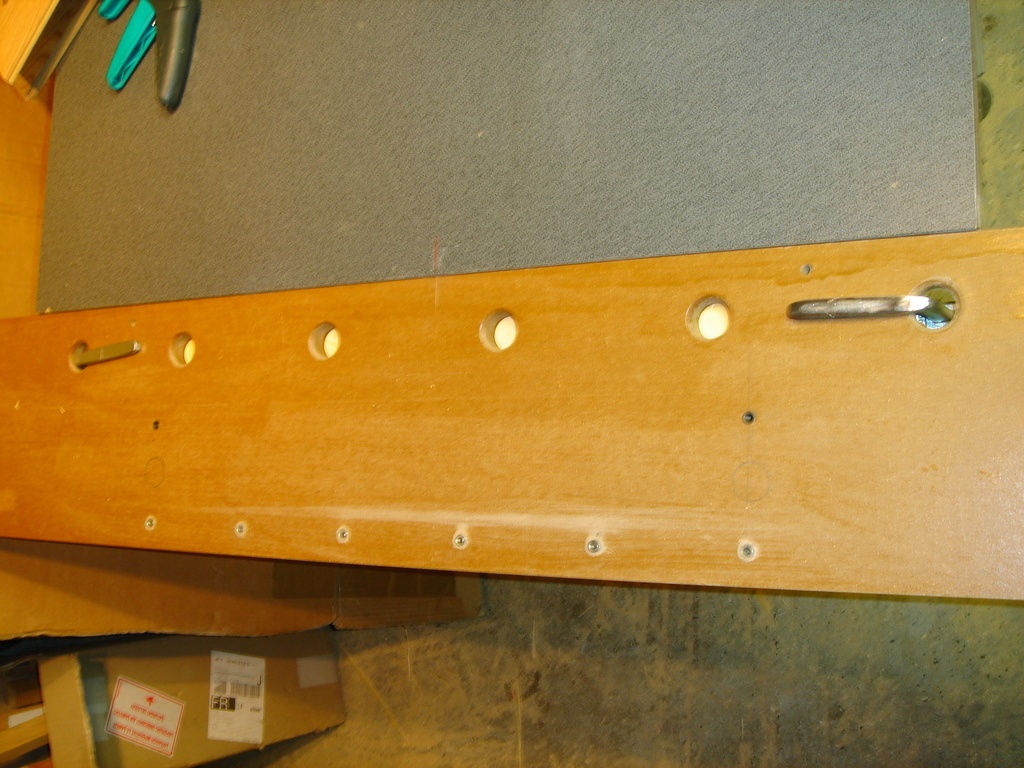

Les trous dans "la barre du Té" permettent de passer des serre joints Festool pour maintenir le panneau.

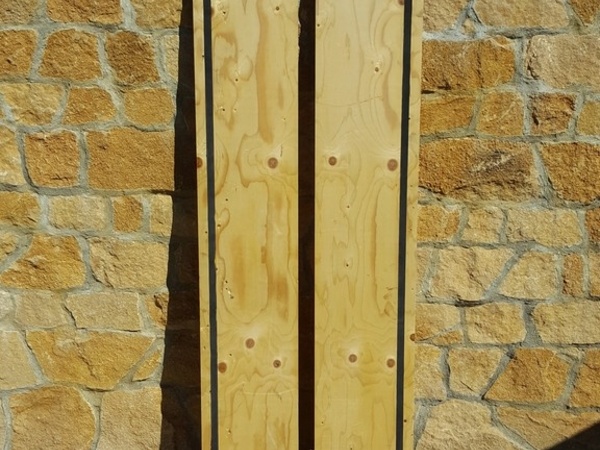

Dessous, j'ai fraisé deux rainures pour loger de la mousse autocollante anti-dérapante vendue par Festool pour remplacer celle sous leurs rails quand elle est usée.

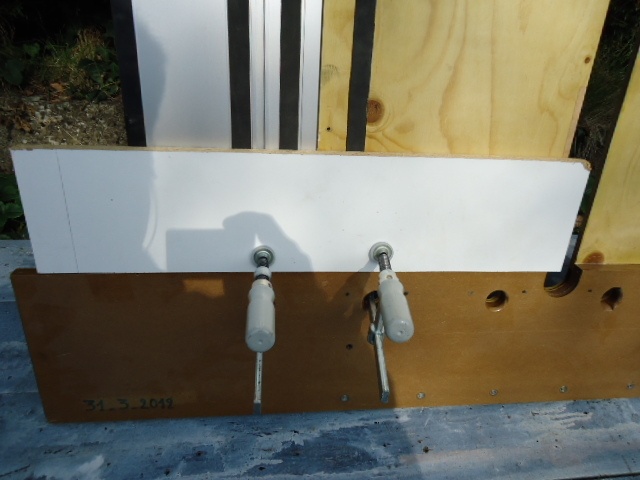

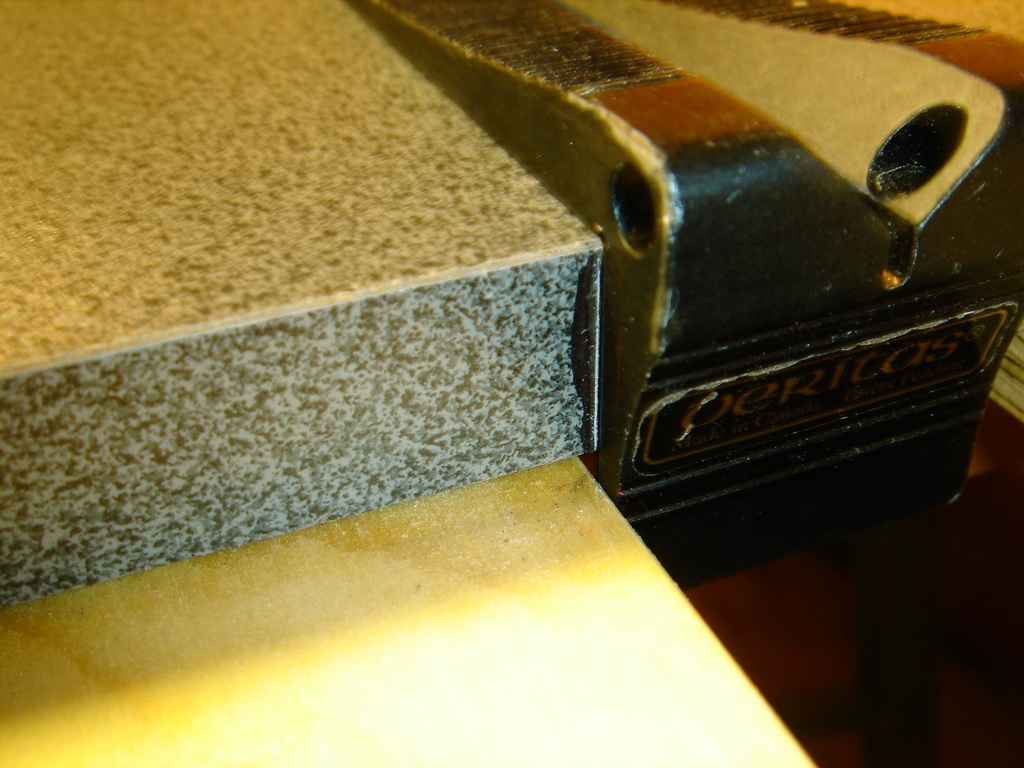

Les trous dans "la barre du Té" permettent de passer des serre joints Festool pour maintenir le panneau.

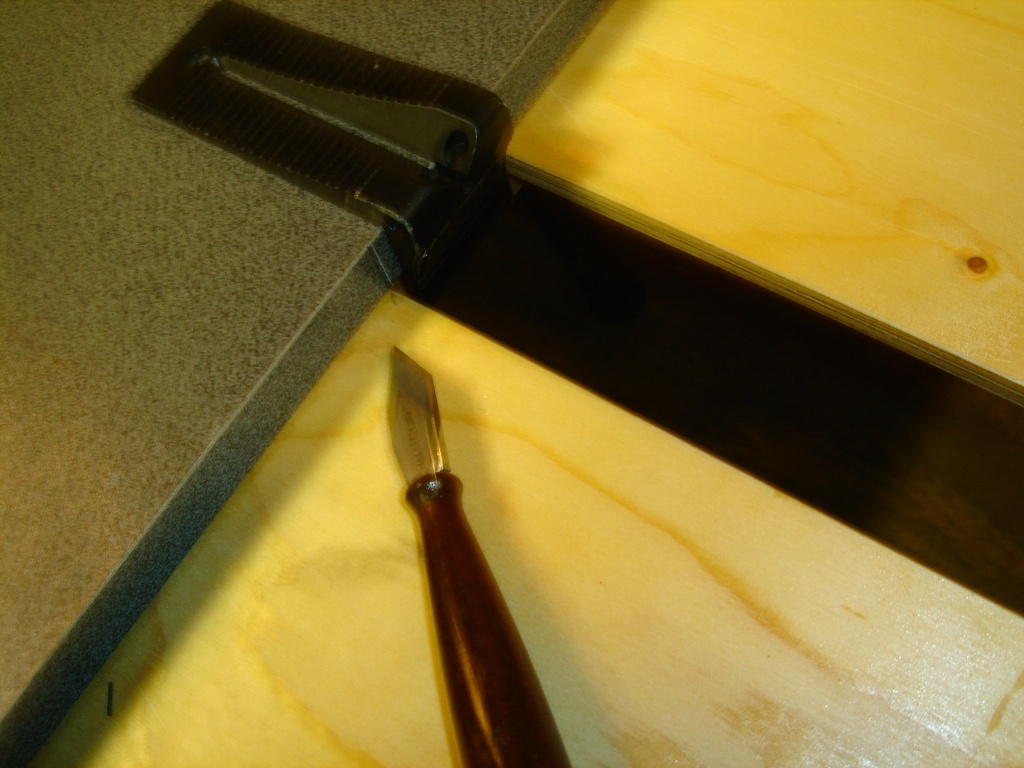

Le serre joint est noyé dans une rainure réalisée au gabarit linéaire avec bague de copiage.

REGLAGE DE L'EQUERRAGE :
Toutes ces fonctions n'auraient que peu d'intérêt si le Té n'était pas d'équerre ;)
J'ai utilisé le même principe que pour le contrôle d'une équerre, quand on trace un trait puis on retourne l'équerre et on vérifie que le bord est bien aligné.

J'ai monté la barre du Té au mieux de manière provisoire

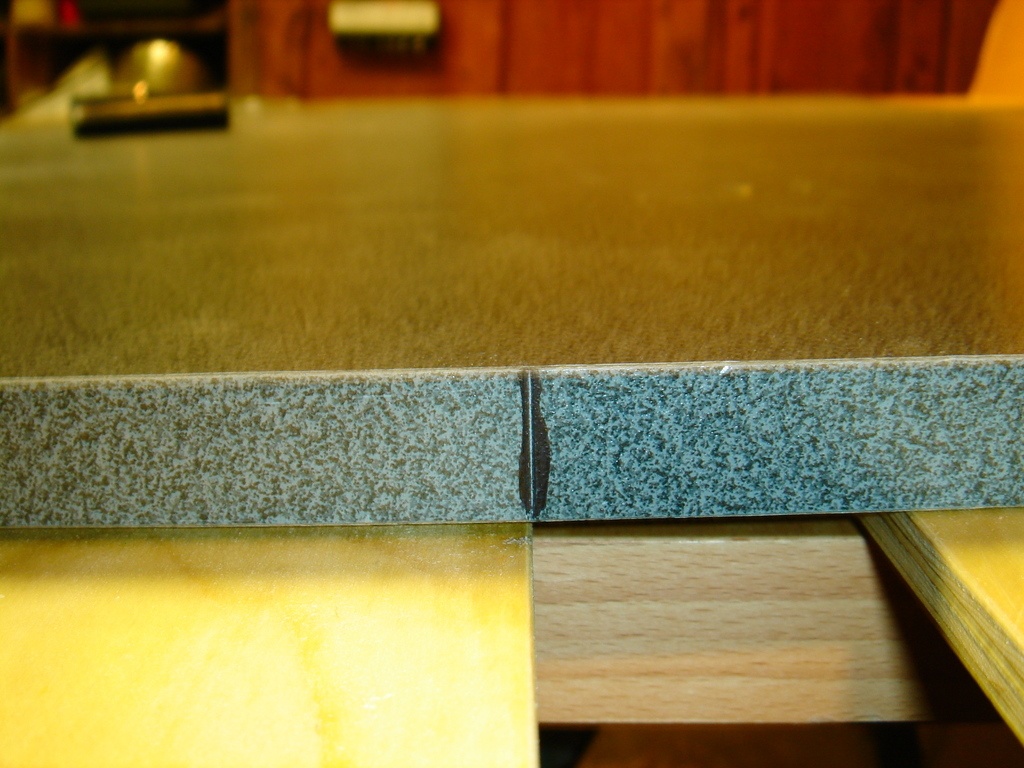

J'ai pris un panneau de mélaminé de 120 x 80 sur le chant duquel j'ai passé un coup de feutre noir pour faire ressortir le trait du tranché.
J'ai reporté ce trait sur les deux faces adjacentes.
J'ai aligné ce trait avec un bord de la rainure centrale en mettant le chant en contact avec la barre de Té.
J'ai tracé sur le champ opposé un trait aligné avec le même bord de la rainure.
Puis j'ai retourné le mélaminé, plaqué le chant et aligné les tracés côté barre du Té

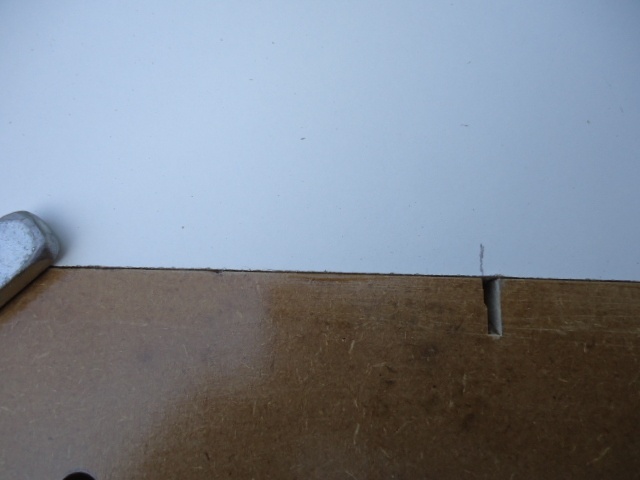

Du côté opposé le bord n'était plus aligné avec le trait
J'ai fait tourné la barre du Té pour déplacer le trait de la moitié de l'écart.
Puis j'ai réaligné les traits côté barre du Té, retracé en face et contrôlé l'écart...
Je ne sais plus si je m'y suis repris 2 ou 3 fois pour arriver à un réglage "tip top" de quelques dixièmes à 80 cm.
