Cube Lumineux

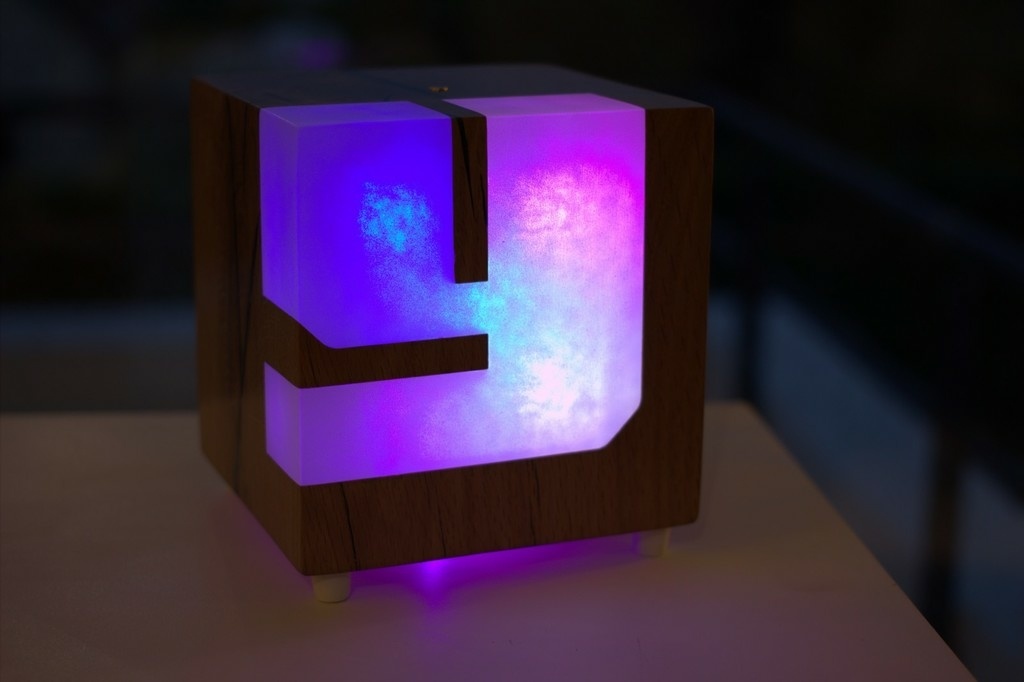

Un cube lumineux en chêne, avec 5 LED RVB programmées par un Arduino.

Je suis parti d'une ancienne poutre de cheminée, que j'ai débité à peu près aux bonnes dimensions.

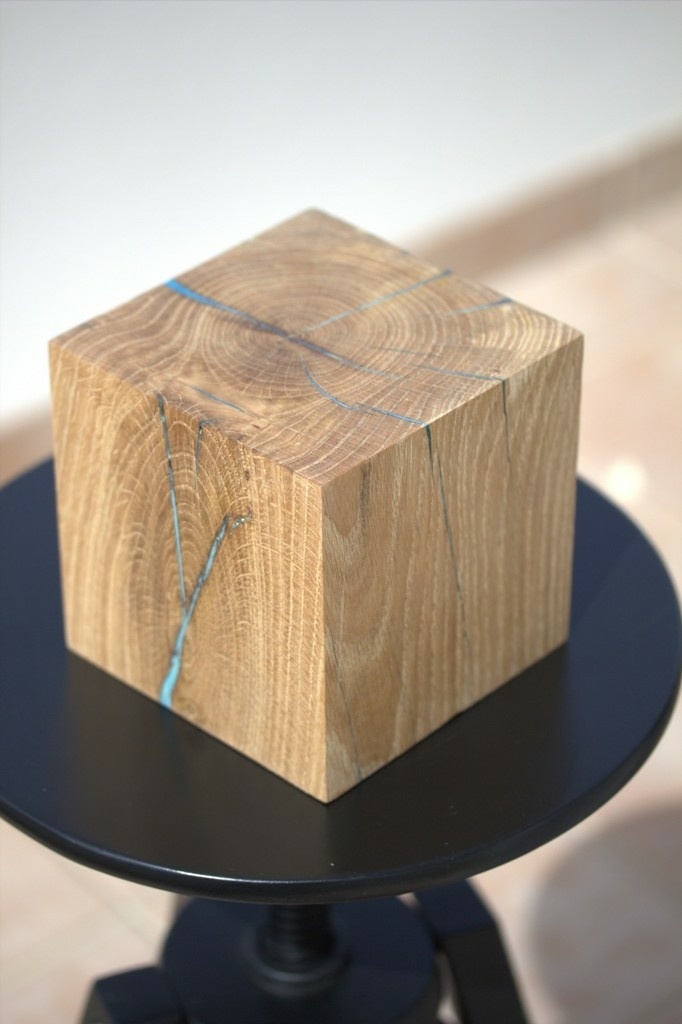

J'ai ensuite rempli toutes les fissures du bois avec de la résine.

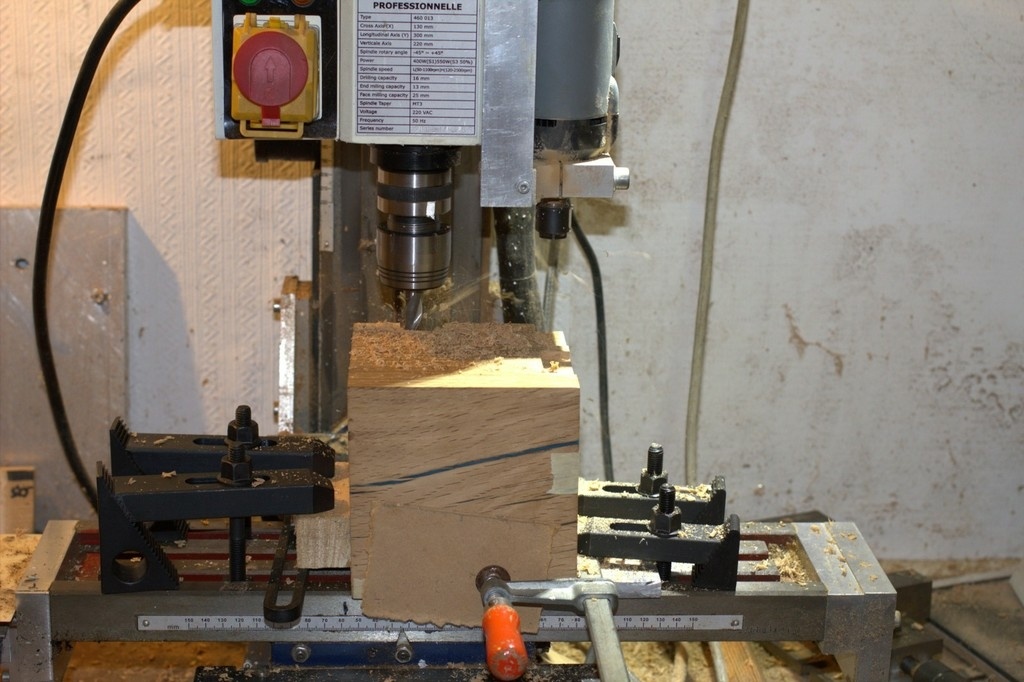

Ce cube est ensuite passé dans une fraiseuse CNC pour usiner la lettre qui va bien.

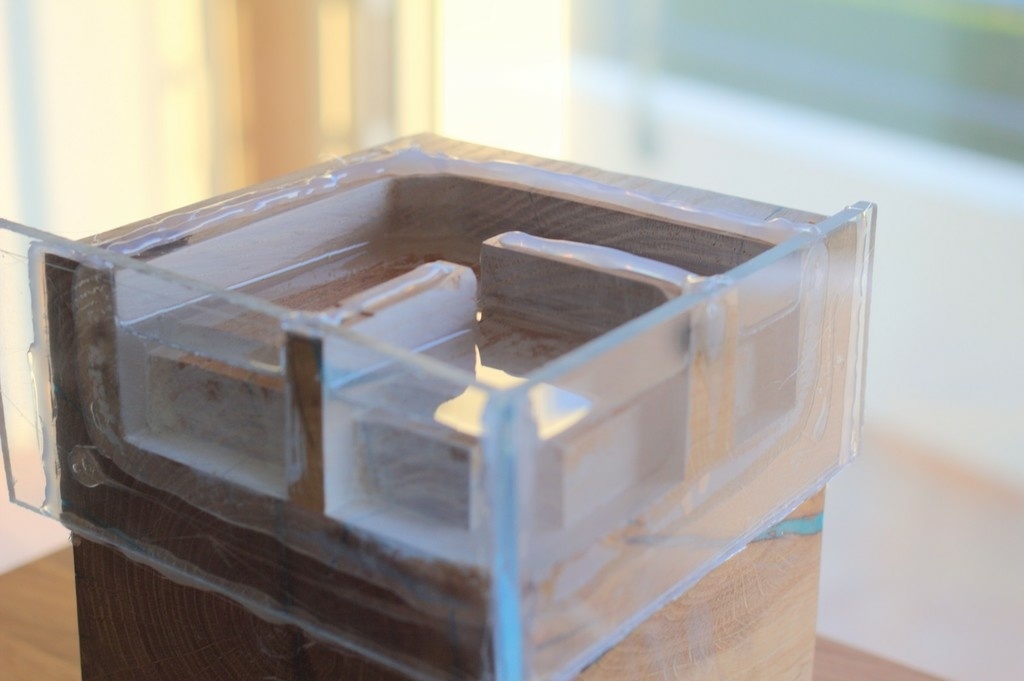

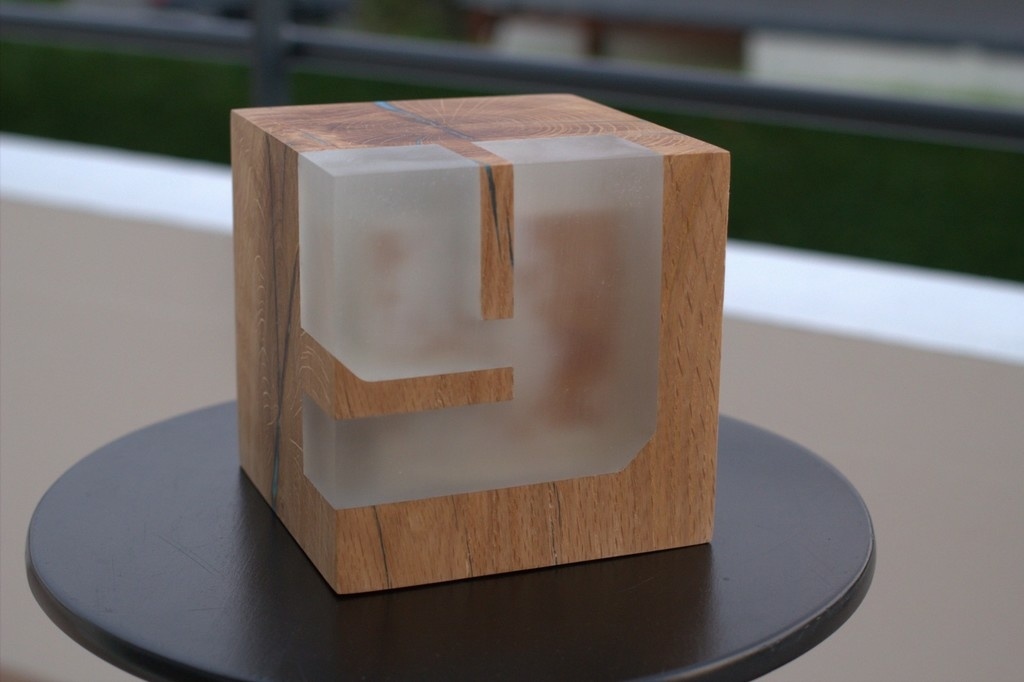

Ensuite j'ai rempli la forme usinée avec de la résine, puis poncé toutes les faces pour avoir de nouveau un cube a peu près propre.

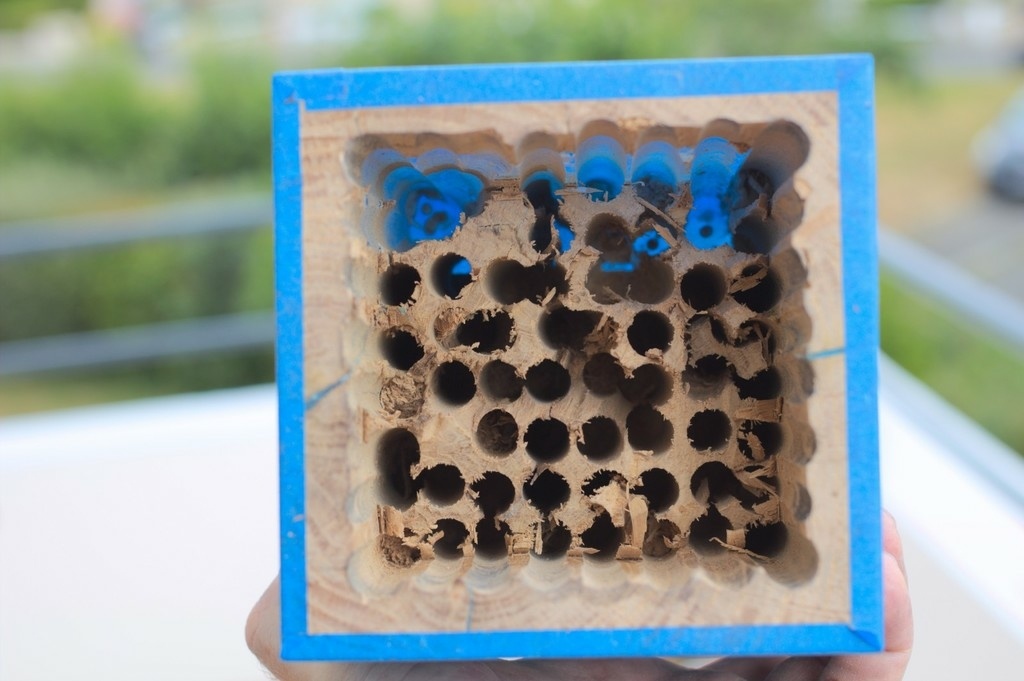

A cause de la profondeur trop importante pour la CNC, j'ai du évider le cube avec une combinaison de perceuse, scie vibrante, ciseaux à bois et râpes montées sur la perceuse.

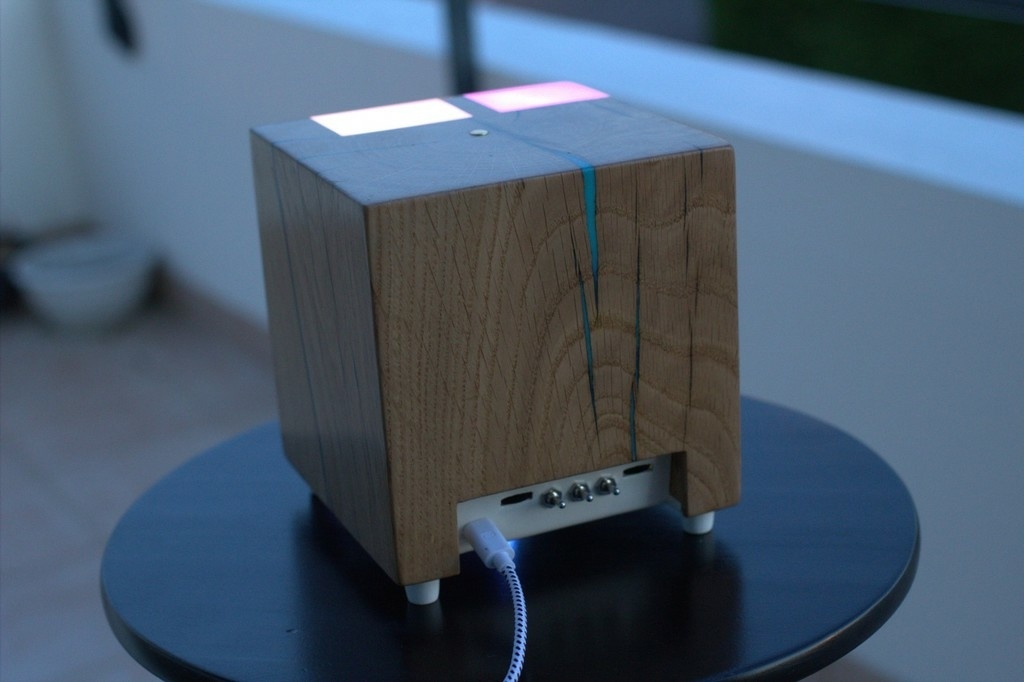

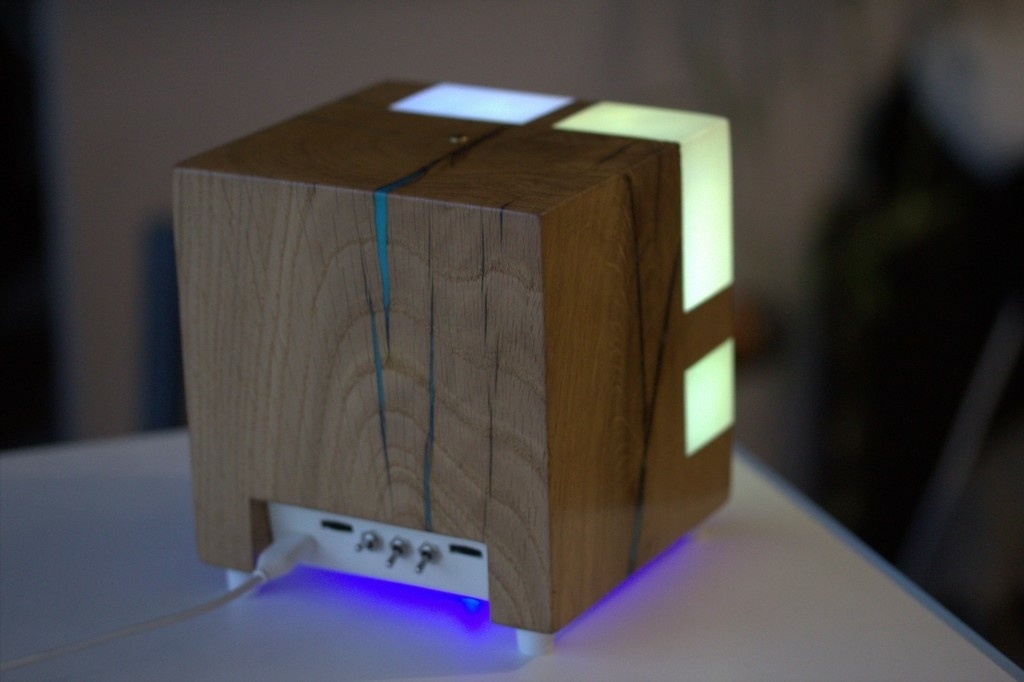

Enfin il est repassé dans la CNC pour les derniers usinages du bas, qui permettent à la partie électronique montée sur des pièces imprimées en 3D de bien se positionner.

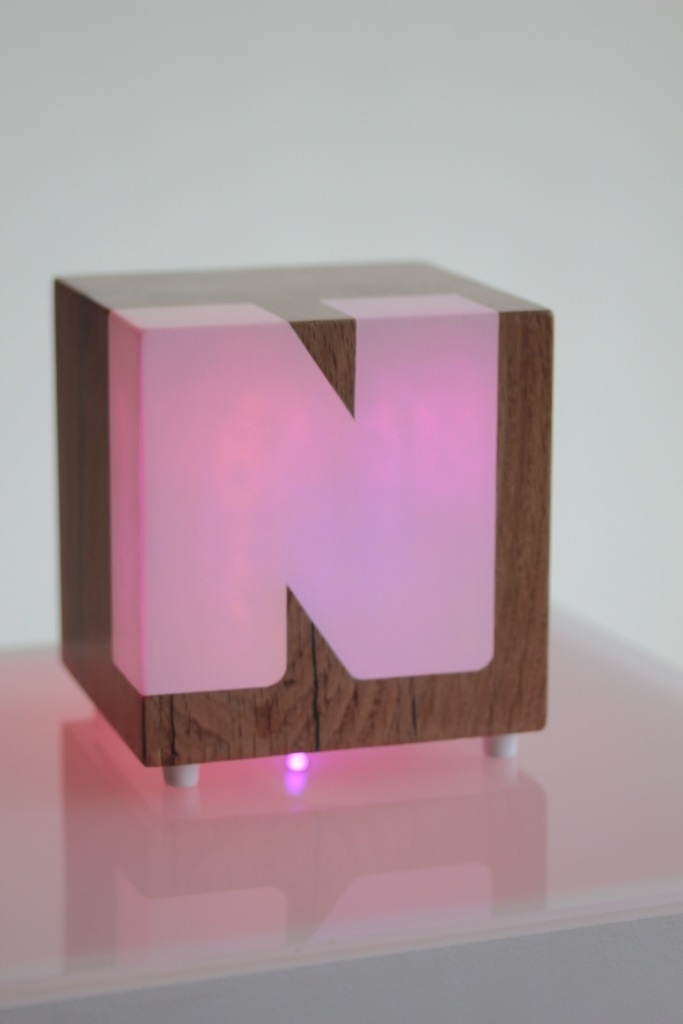

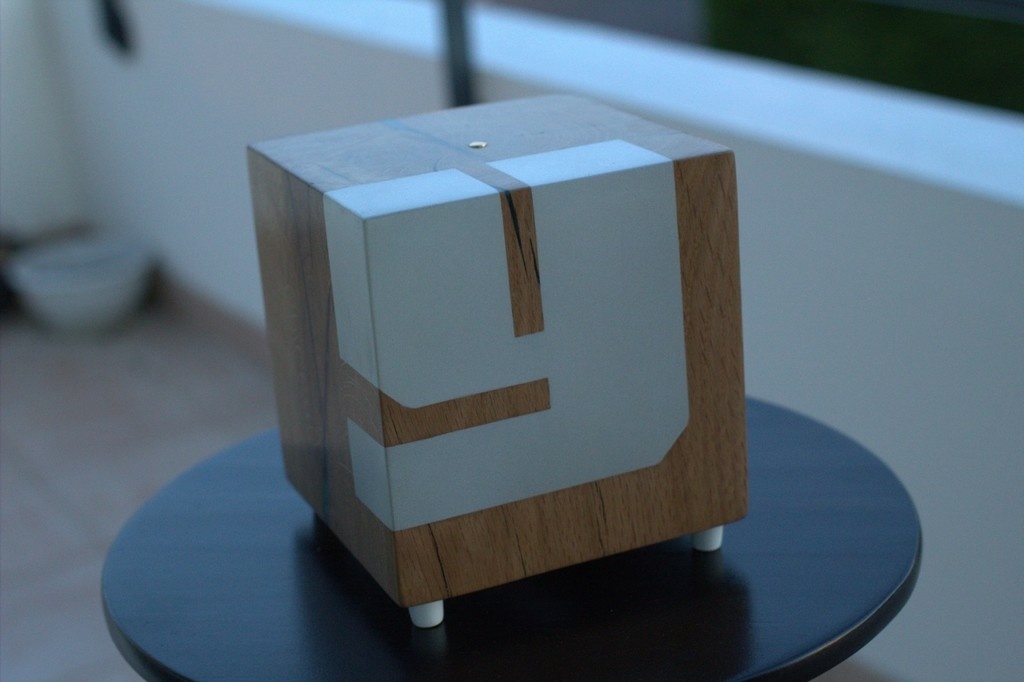

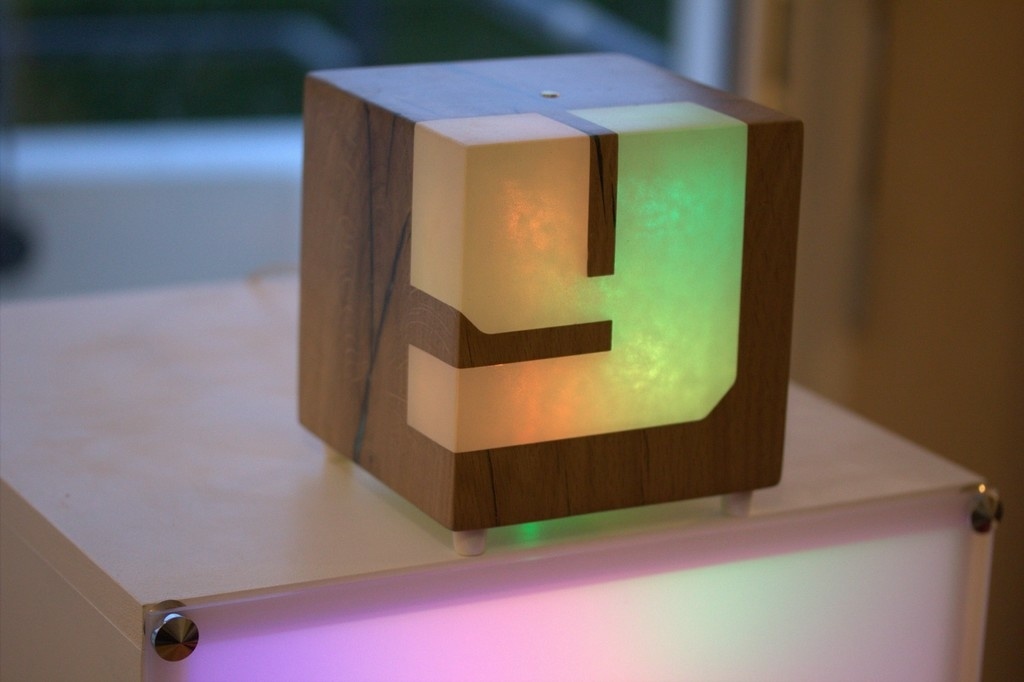

Ce cube Y à eu son petit succès, si bien que j'en ai fait un deuxième, avec un N.

Des photos du premier cube que j'ai réalisé, avec quelques photos de la fabrication :
photos.app.goo...wN37CN92LYTzXc2

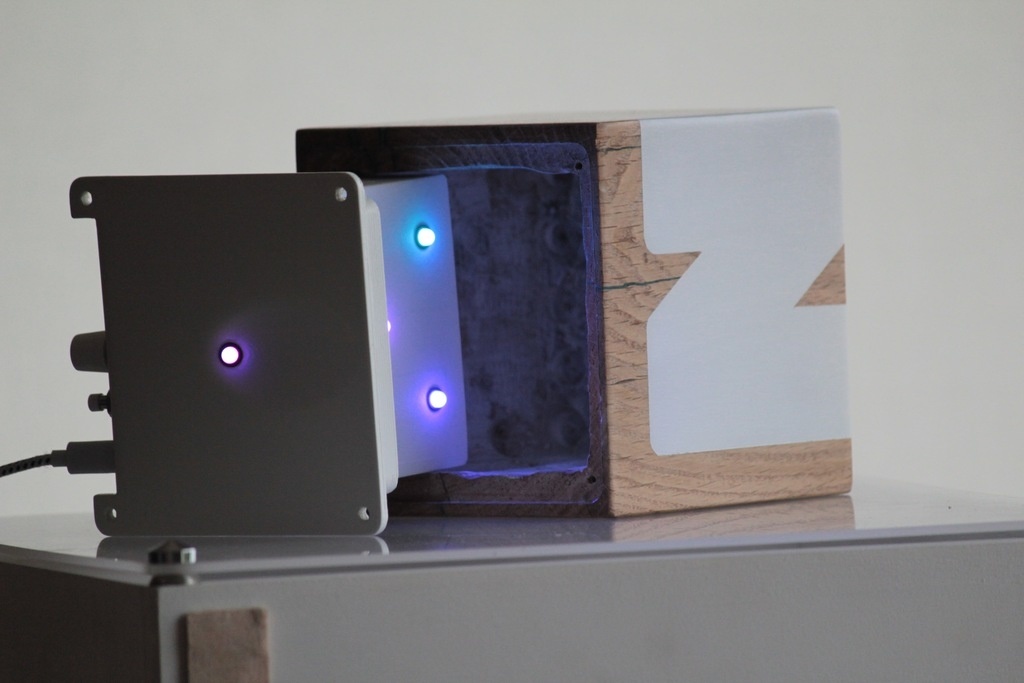

Des photos du second cube, avec quelques vues de l'électronique à l’intérieur :
photos.app.goo...6MFbJH4n0dXS653


Discussions

s7ef a publié la création "Cube Lumineux".
il y a 6 ans
Boris Beaulant
( Modifié )

Le résultat est vraiment sympa ;)
Petite question curieuse : Quelle genre de résine utilises-tu et où la trouves-tu ?

s7ef
( Modifié )

Merci :)
C'est de la résine époxy spéciale inclusions. Il faut compter plusieurs jours de séchage, mais si c'est bien préparé il n'y a quasiment pas de bulles à l’intérieur.

Je l'ai trouvé là : boutique.resin...bilisee-uv.html

Boris Beaulant

Ok, merci du tuyau !

niconathy
( Modifié )

Très sympa. Existe t il des résines transparentes, pour voir apparaitre le fond. Ta créa me donne une idée, mais j'aimerai faire ressortir une image, en l'occurrence une coccinelle.
Je vais chercher, et je trouverai sûrement une idée.

s7ef

La résine est transparente à la base. C'est juste que j'ai mis une couche de peinture blanche à la fin pour ne pas voir l'état de surface déplorable de l’intérieur, et pour mieux diffuser la lumière

niconathy

Intéressant. Merci.

gabriel
( Modifié )

Belle réalisation. Pourrais-tu me m'indiquer la marque de ta fraiseuse. Je souhaite m'en acheter une.

s7ef

Je n'ai aucune idée de la marque, c'est la machine de mon père. Il avait acheté une fraiseuse manuelle à pas cher, et il a ensuite rajouté un kit CNC Linux dessus

gabriel
( Modifié )

Pas de soucis. Merci s7ef

gabriel
( Modifié )

Merci s7ef
