Aujourd'hui, je ne résiste pas à l'envie de vous montrer le résultat une réalisation en cours de pose qui m'aura bien donné du challenge.

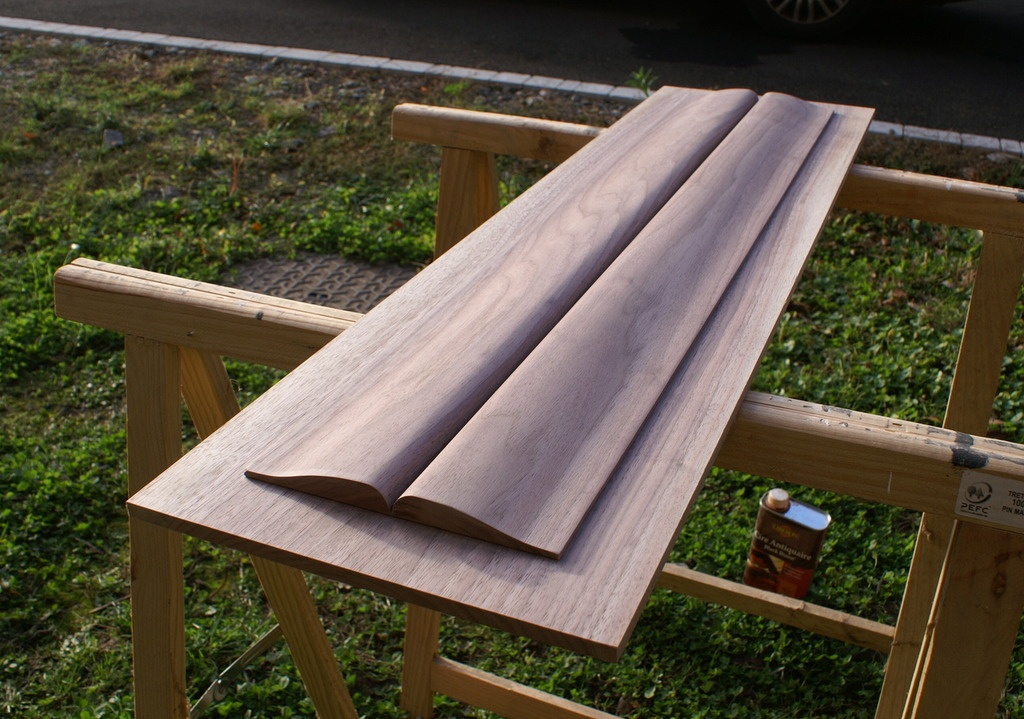

Le défi était pour moi d'arriver à usiner cette forme de livre dans un plein panneau. Le défit était d'autant plus grand que cette forme est une "copie" d'un jeu plus complet déjà existant de panneaux et qui doit déjà dater d'une coupe d'années.

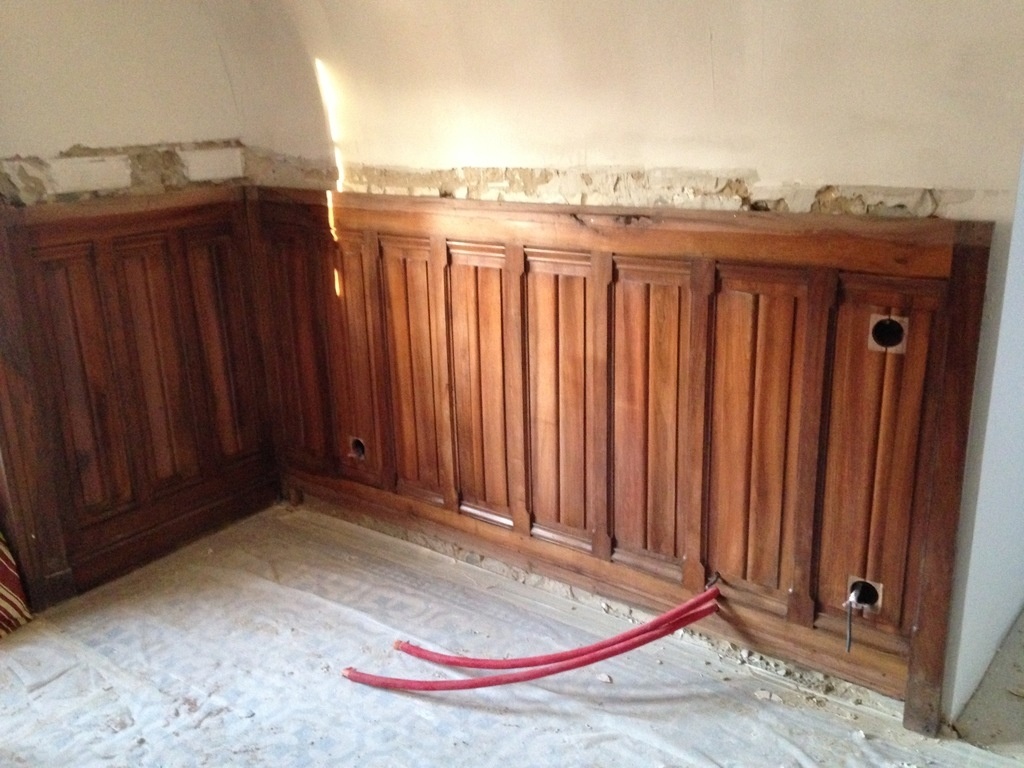

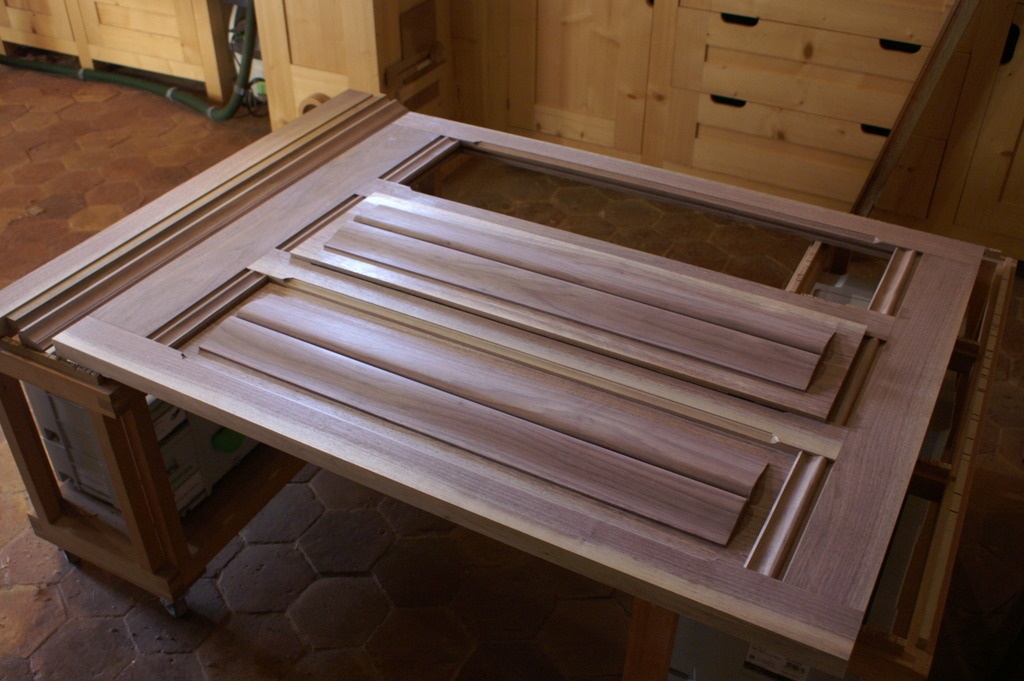

En vrai, ce panneau fera partie d'un habillage mural un peu plus grand dont en voici un bout. Lui aussi m'aura donner de la misère à essayer de copier au plis près les moulures.

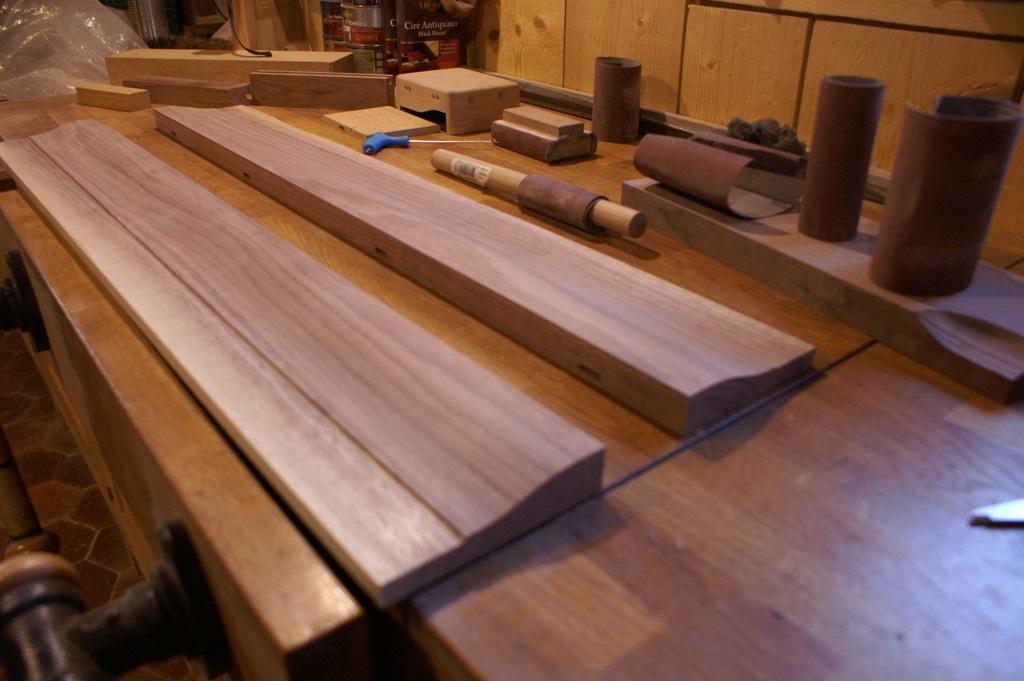

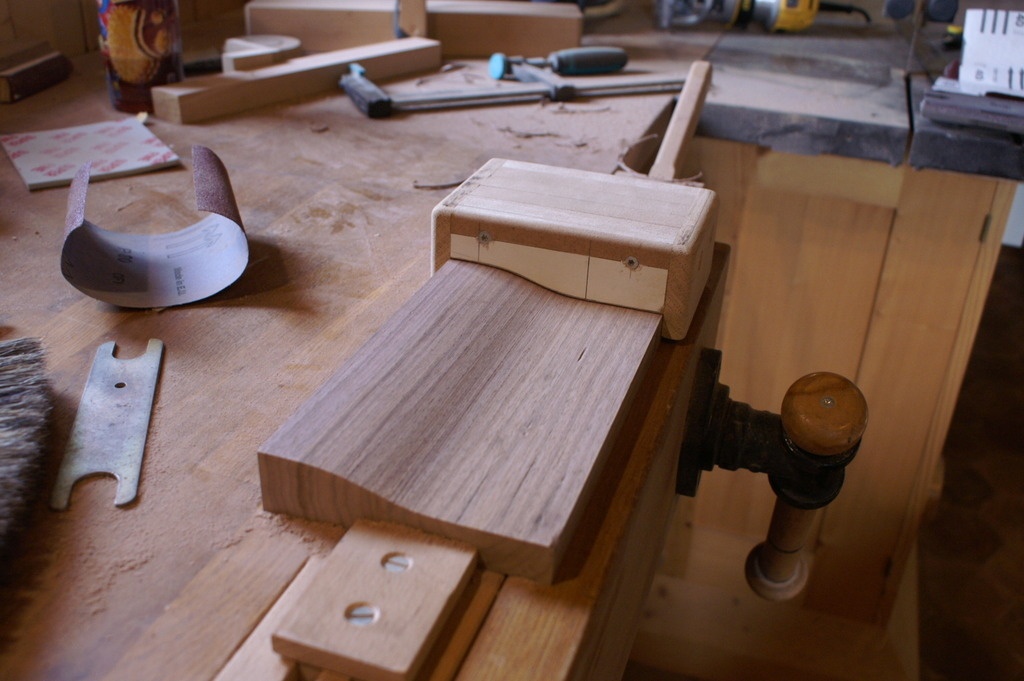

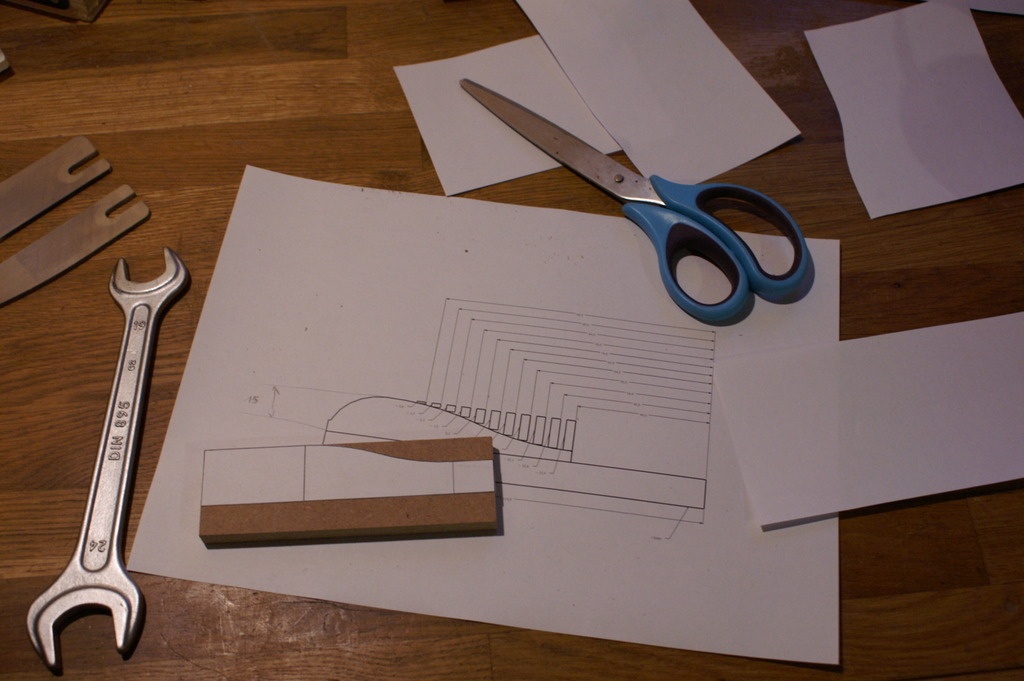

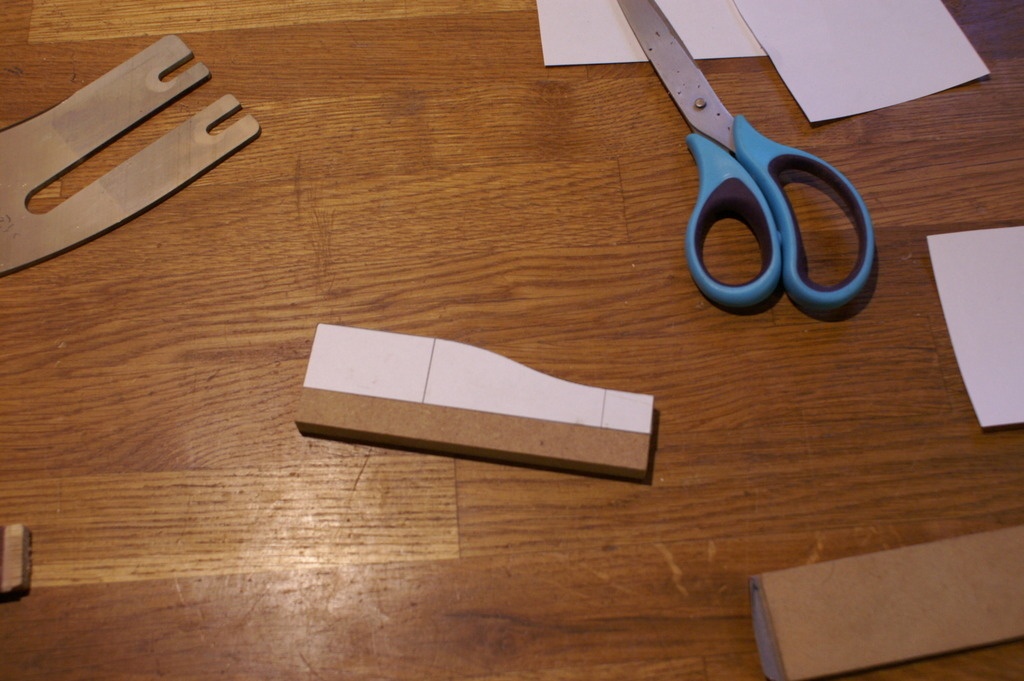

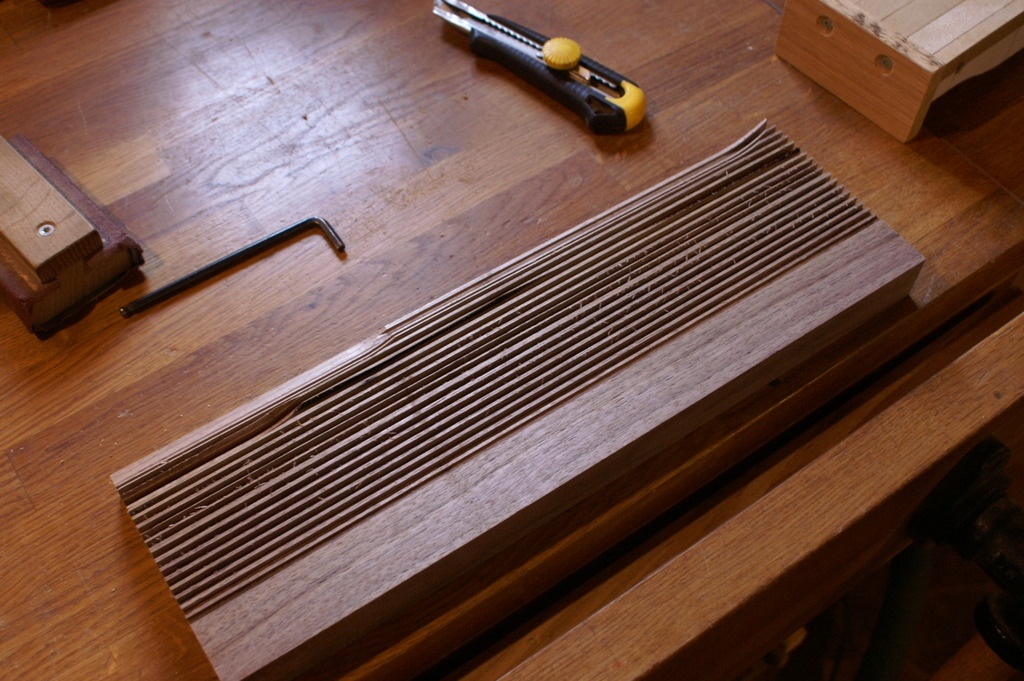

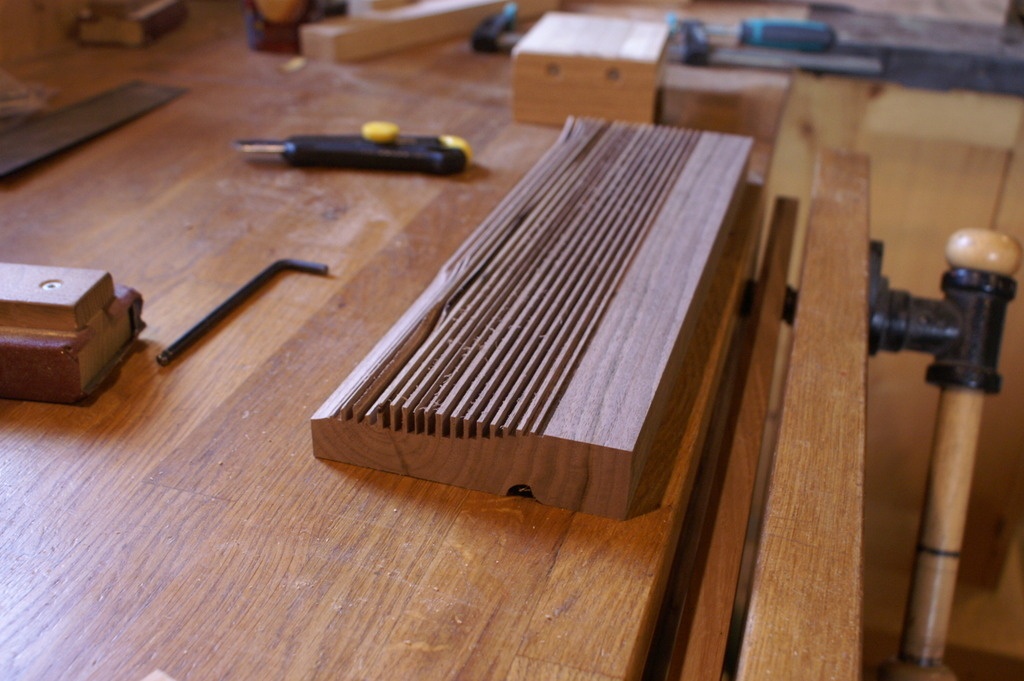

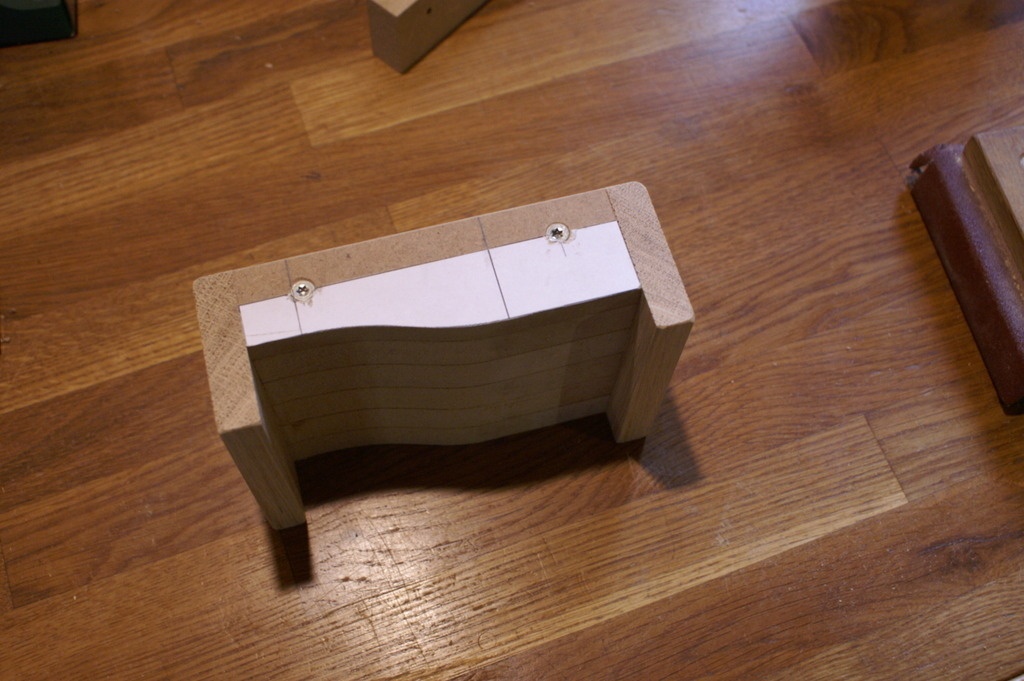

Voici rapidement quelques étapes de la réalisation.

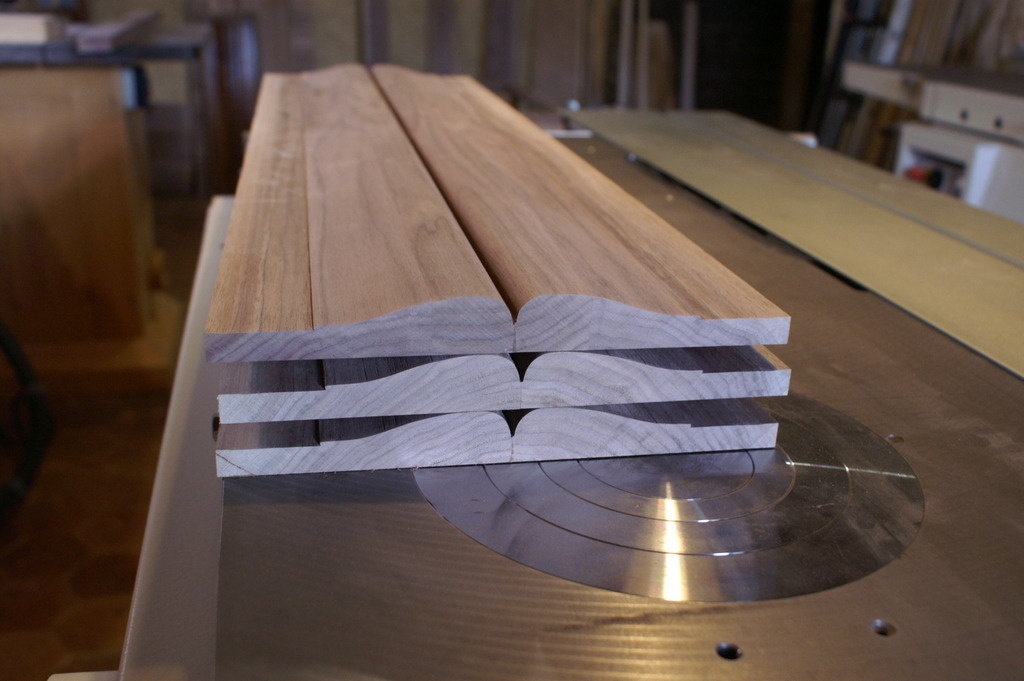

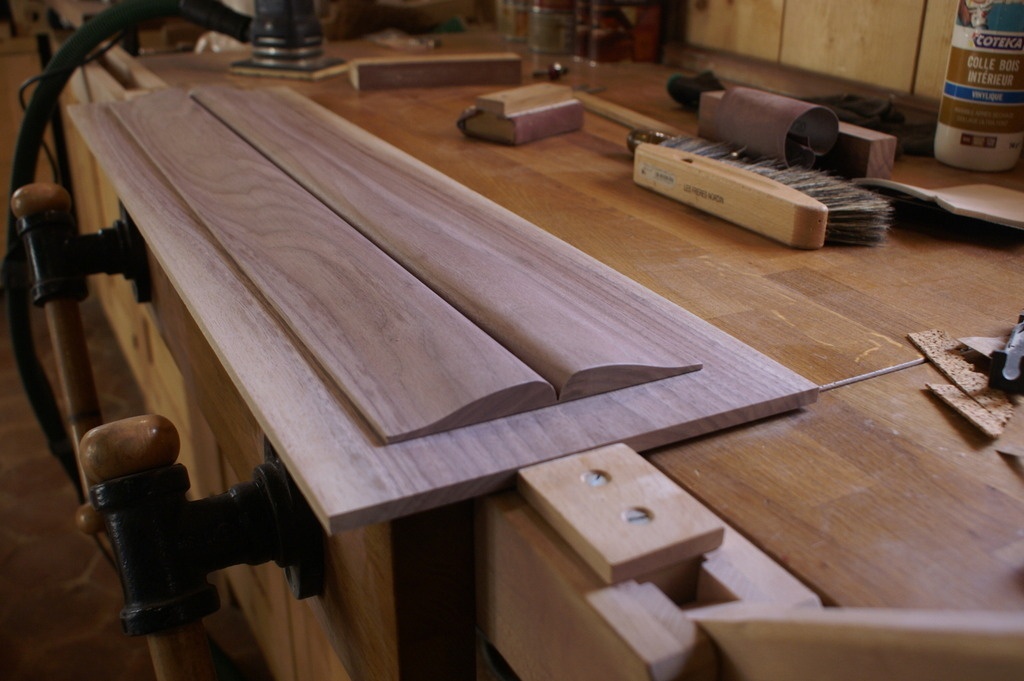

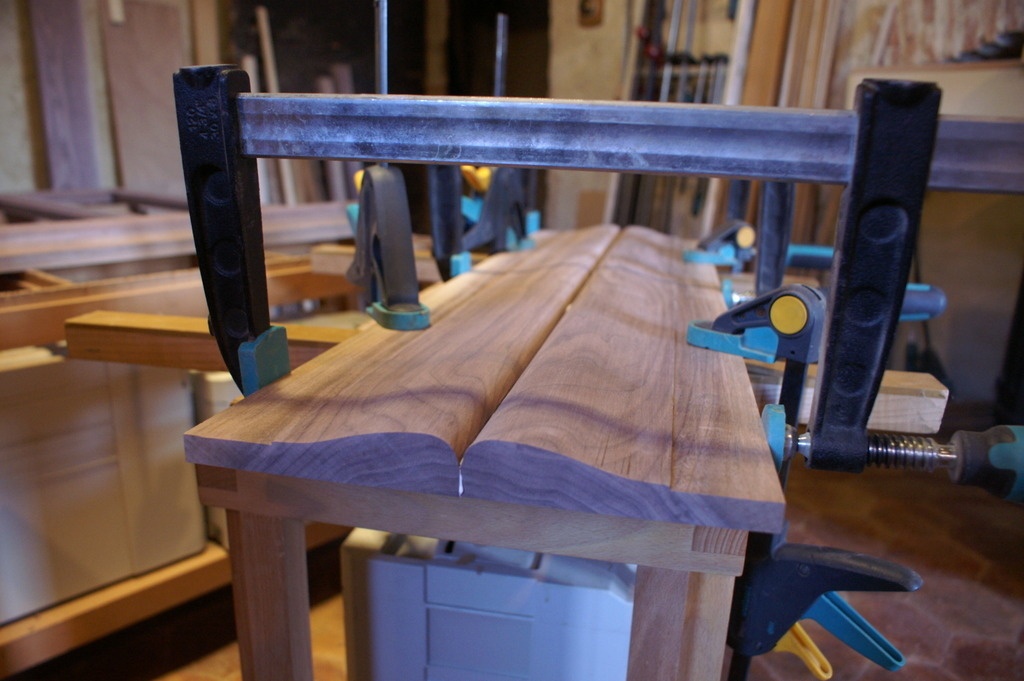

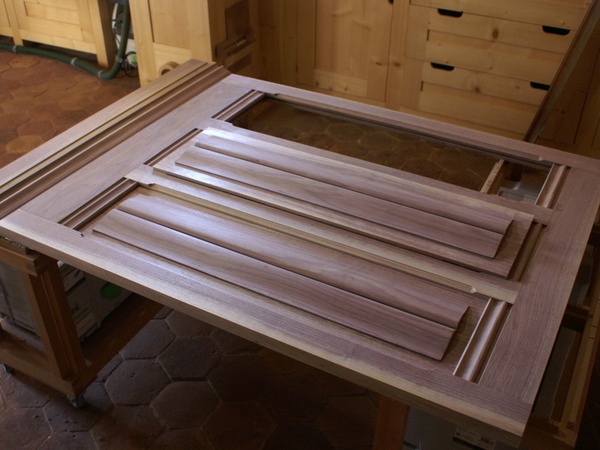

Comme vous le constatez, ma version est faite de deux partie issues de la même planche coupées, usinées et recollées.

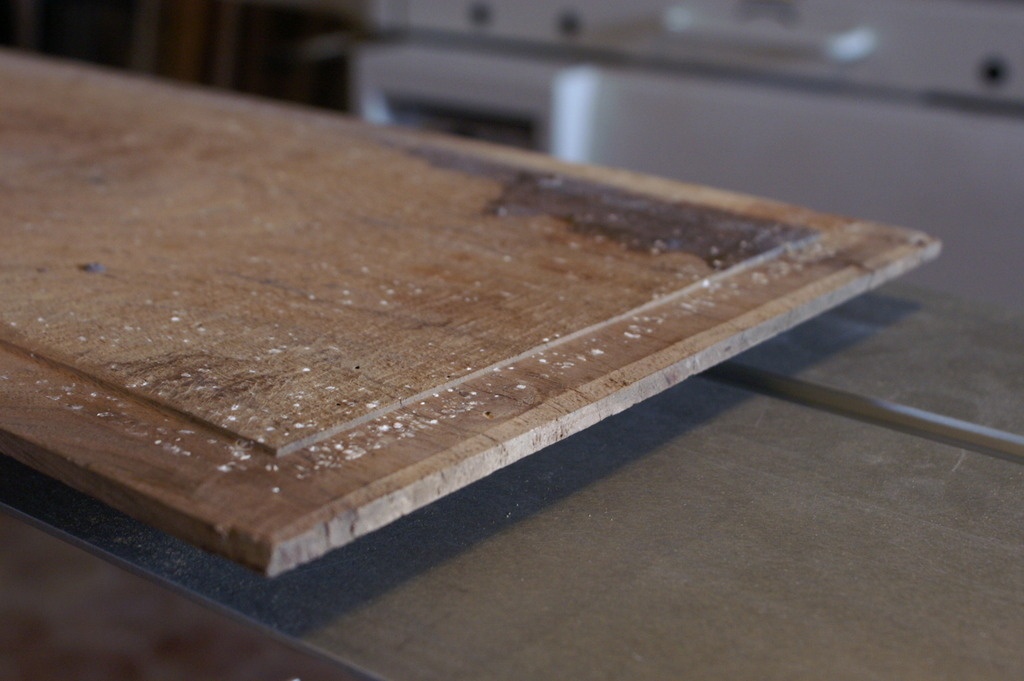

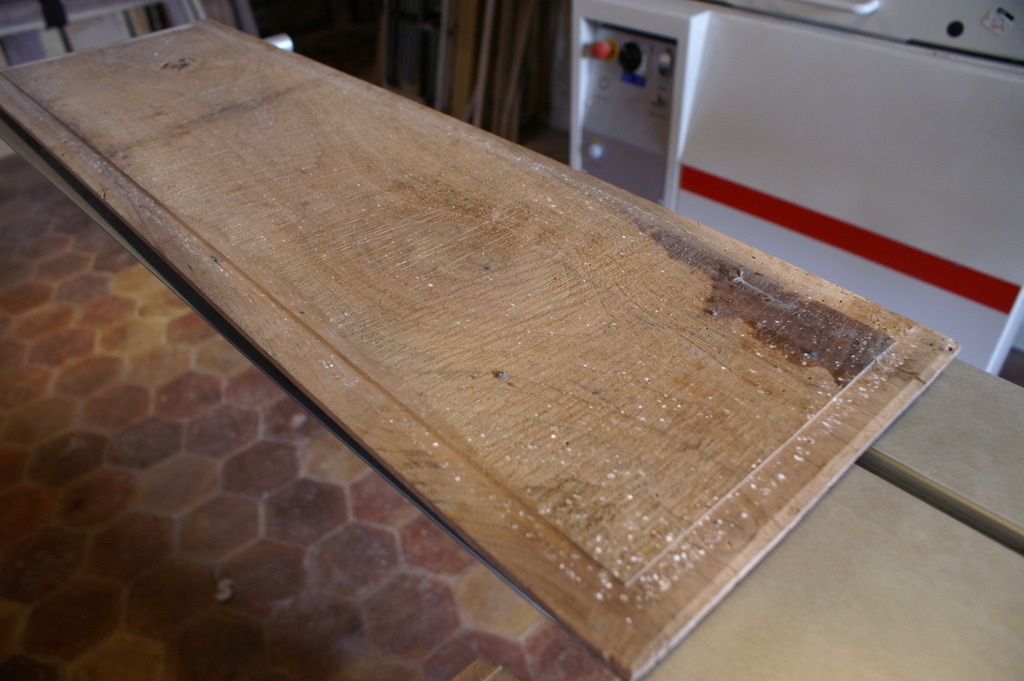

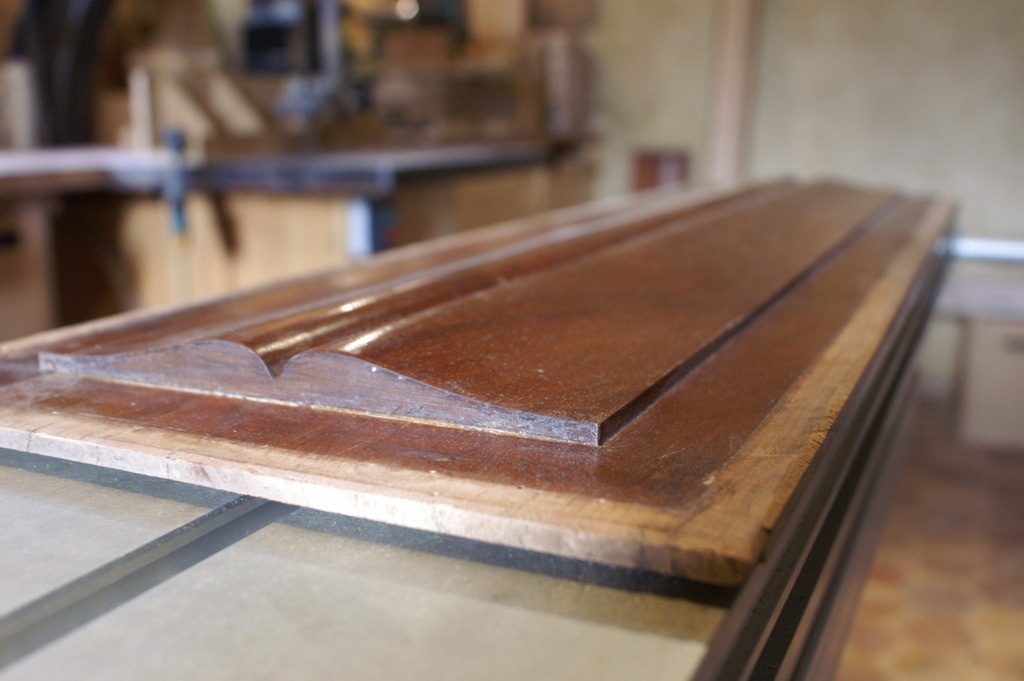

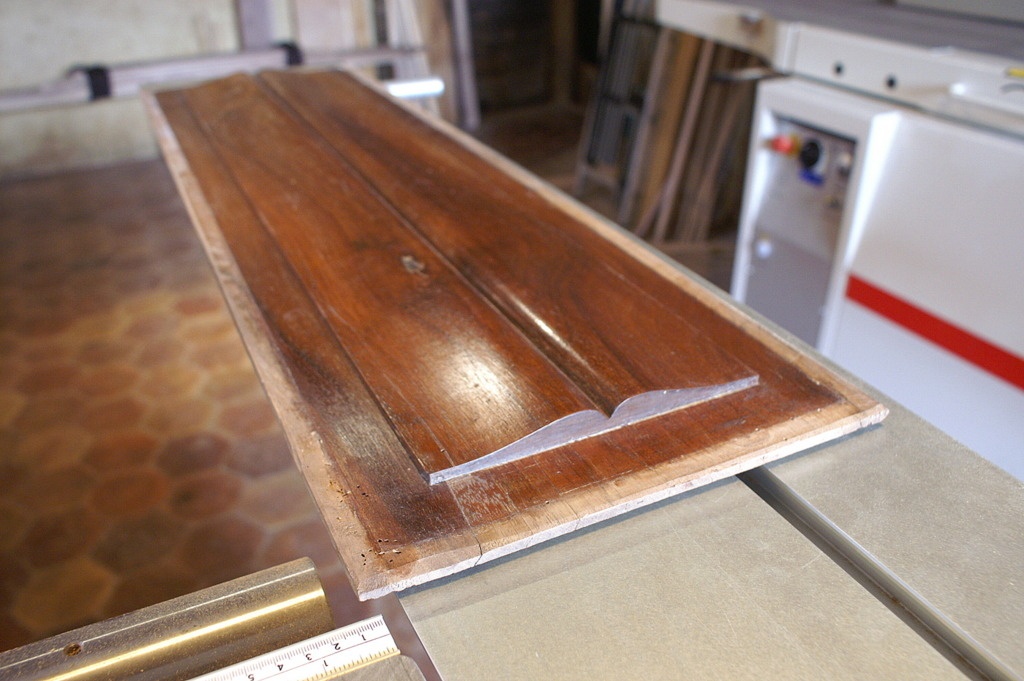

La version originale était quant à elle fait en un seul morceau ... ils étaient plus forts que moi. En voici quelques photos :
Pour en voir un peu plus, voici les étapes principales de la réalisation de ces panneaux en vidéo.
Publications associées
On en parle ailleurs
Licence
Discussions
géniale très beaux travaille de livre bonne lecture ,ho ho
Du coup c’est un gros boulot de ponçage c’est ça ?
C'est ça ! Mais je referai pas comme ça ;) Ca va qu'il n'y en avait que 3 à faire !
Du bon trad!
Bravo pour le resultat et ta methode perso.
bravo Boris !! superbe résultat ;) !!!
Héhé, c'est que j'ai suivi tes conseils ;)
zeloko pour les creux , tu pouvais calibrer avec la scie circulaire de table , en enlevant le couteau diviseur et avec un guide en biais , ils seraient sortit net d usinage (après dégrossissage) !
Chapeau, c'est du très beau travail!
tu le referais comment, maintenant, pour de la série ? Scie avec rail parallèle en biais (donc pas parallèle!) pour la partie convexe ? Et rayon pour la partie concave ?
Peut-être ... ou alors trouver un fer pour la toupie qui va bien ;)
Luge sur def. Restera du ponçage, mais avec un plateau mou, ça devrait le faire.
C'est zoli en tout cas !
A la scie circulaire de table !!
lairdubois.fr/...2-usinage-suite
Et oui, mais c'est bien sur sylvainlefrancomtois , commence à avoir des infos sur ce site.
niconathy ;)
Perso je l'aurai fait à la toupie: youtube.com/wa...h?v=J20bkij1-X8
Thomas arf, j'avais pas le matos pour ça.
Beau travail et solution tout à fait intelligente !
De ta part ça ne nous étonne pas...
Respect!
au début avant de tout lire, j'ai cru que tu avais utilisé de nouveau la même technique que pour ici
En tout cas belle épreuve.
Avec une vieille toupie, tu aurais pu le faire en 2 ou 4 passes selon dimension,avec un fer à l'arbre. Autre solution dans les normes actuelles, faire usiner selon ton relevé de profil, une ou 2 paires de fers pour un porte outil à corniche de 90 mm de haut.1001pneus.fr/P...E-TOURISME.html
En tout cas, le résultat est magnifique et le travail courageux.
Pas mal le lien publicitaire !....
Boisenformes tu as dû te tromper de lien... Ou alors tu rechappes tes pneus sur la toupie avec des copeaux en inversant l'aspiration et la rotation de la toupie ? ;o)
Oups, trop vite ce matin !
Outil corniche 90 mm outillage2000....eur-5-5-mm.html
outillage2000....eur-90-m-m.html
En partant de fers droits, certains affuteurs les usinent selon modèle sur papier millimétré par ex.
Il faut vivre avec son temps. Moi j'aurais fait un panneau tout plat, style liseuse électronique
Non, sérieux, c'est surper comme job et rien qu'en regardant le photos on comprend très bien la technique.
Boulo du bois et de l'informatique -> Impec comme d'habitude
Merci
hello , oui vivre avec son temps !!! Sauf pour la copie d ancien (c était le cas dans cet ouvrage )
super boulot, question comment l'habillage mural sera fixé au mur ?
Merci. Il y a des morceau de bois sellés dans le mur (perso je les ai sellé au prompt). Et ensuite le panneau est vissé dessous (les vis sont sous les moulures et plinthes). A l'époque ils étaient cloués.
franchement bravo, elle est bien belle cette moulure, le noyer aussi d'ailleurs, mais il ne doit pas être facile d'en trouver.
bonjour
mes félicitation pour le travail j espère que vous avez bien traité l affaire car vous avez du passer beaucoup de temps je n ai pas de mérite car je fais ce travail à la toupie et au fer je reconnais que cela n a pas le charme d un travail manuel car les surface sont sans défauts et dans les travaux de restauration je suis contraint de donner un coup de rabot rond pour faire plus vrai
Encore un travail d'ingénierie
. Bravo beau travail.
Pour en voir un peu plus, voici la petite vidéo.
Splendide !
