Philippe Gelard

Un avion pour mon filleul

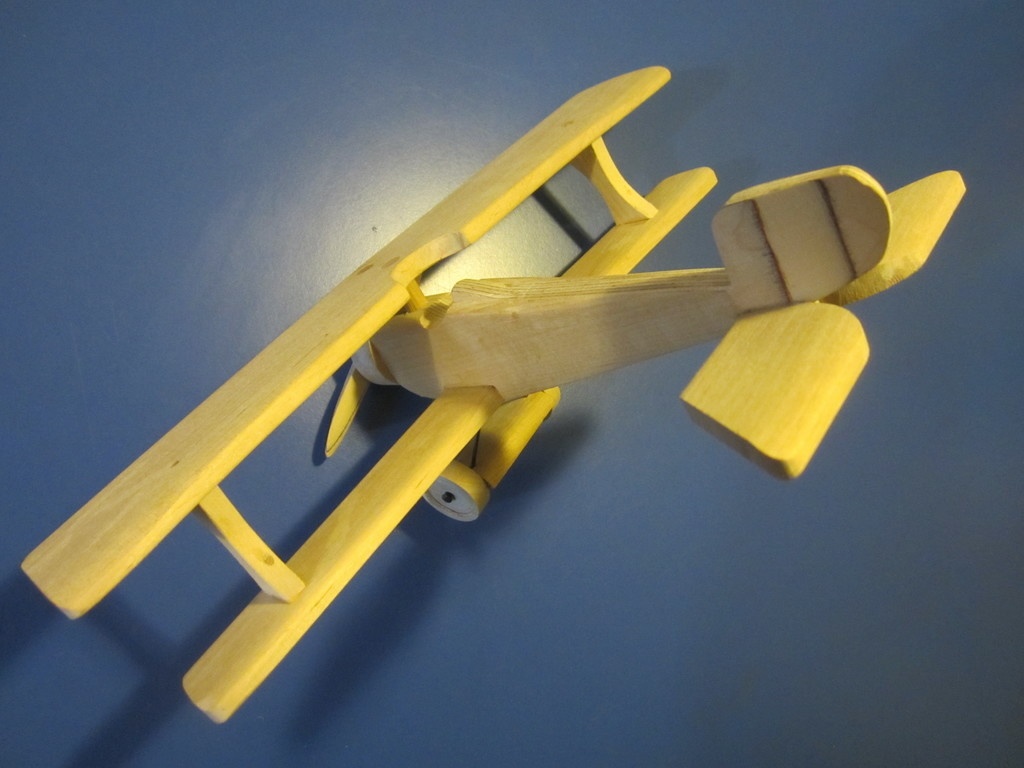

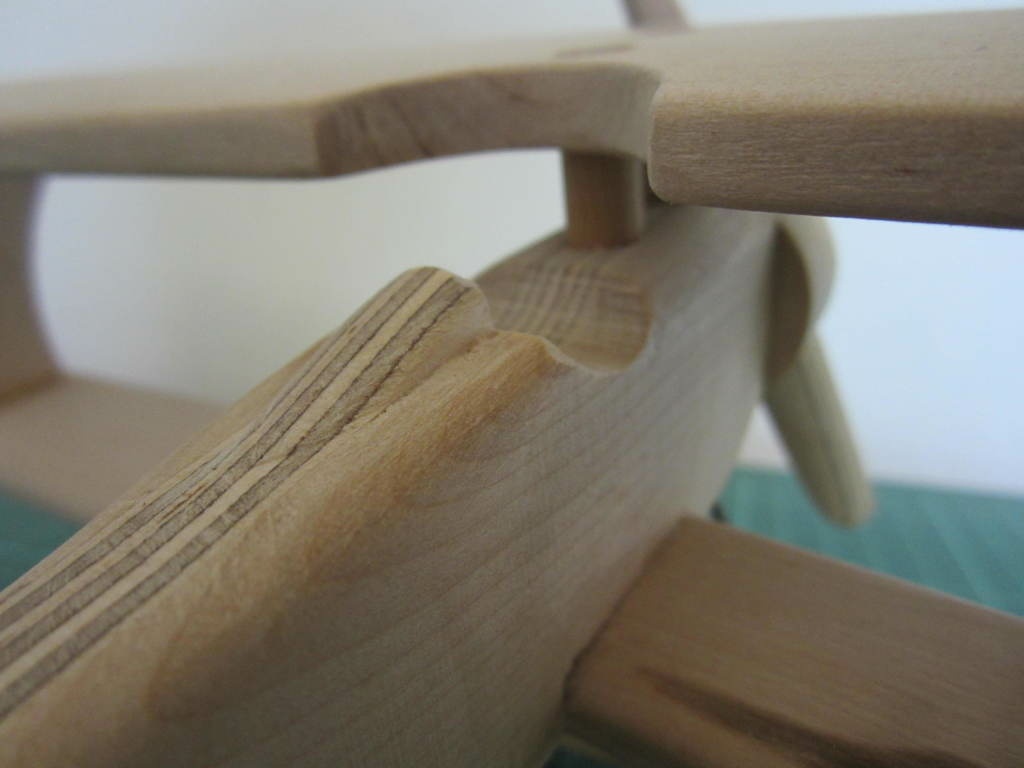

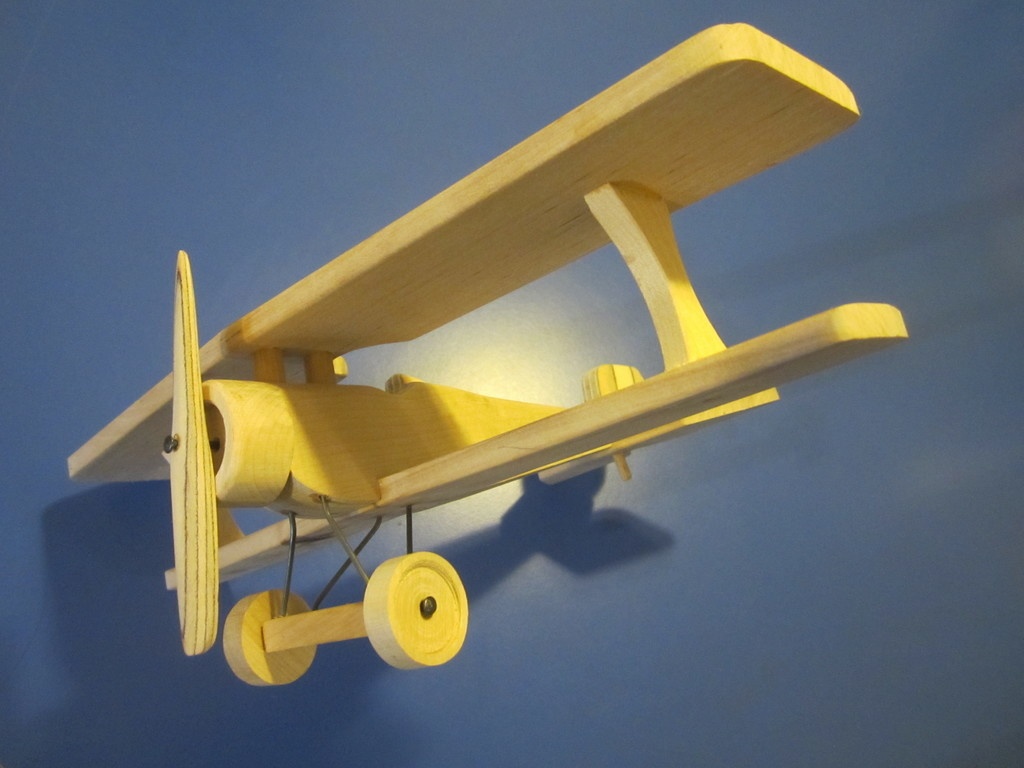

voici un petit projet pour le cadeau d'anniversaire de mon filleul. Il s'agit du Nieuport 11, dit "bébé", un chasseur francais de la première guerre mondiale. Ce jouet fait 29cm d'envergure et est réalisé en bouleau. La corde à piano utilisée pour le train d'atterissage est recourbée de facon à ne pas etre dangereuse pour le petit garnement. le jouet est -très- solide et ne risque pas de casser! la partie centrale du fuselage est faite en contreplaqué pour ne pas que la dérive de l'avion soit dans le sens du fil du bois ce qui la fragiliserait. Cela donne aussi au poncage cette illusion de drapeau tricolore qui me plait beaucoup!

Publications associées


Discussions

Philippe Gelard  a publié la création "Un avion pour mon filleul".
il y a 7 ans
Bapak
( Modifié )

Il sst beau cette avion

Philippe Gelard

Merci Bapak!

Vic66
( Modifié )

Très bel avion, bravo

Philippe Gelard

Merci Vic!

Pierro
( Modifié )

Joli joli. Comment as-tu réalisé les roues ? et du même coup, le nez de l'avion ? au tour à bois ?

Philippe Gelard

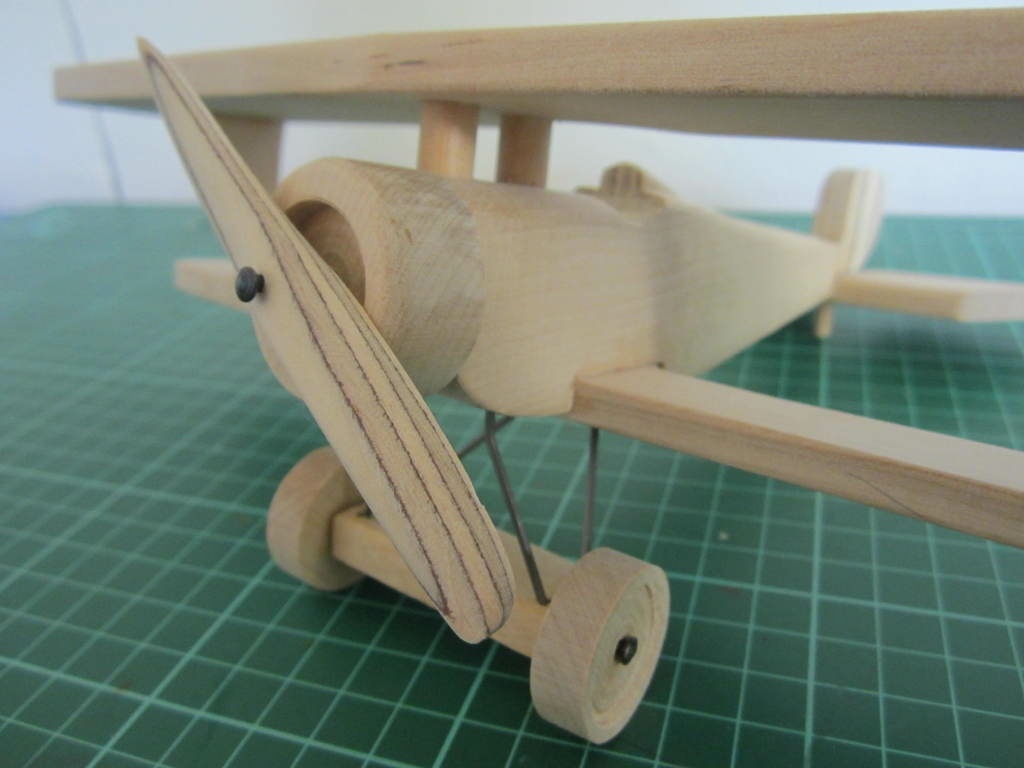

Merci Pierro! Non je n'ai pas de tour. J'ai d'abord fait le "trou" du moteur et des roues à la perceuse avec une fraise de 20mm si je me souviens bien sur une pièce de bois de la bonne épaisseur. Puis j'ai percé l'axe dans la marque centrale laissée par la fraise. Après j'ai coupé grossièrement la pièce grossièrement et l'ai placée sur son axe qui était immobilisé à la distance voulue de ma ponceuse à bande, de manière à ce que la bande tombe dans la direction de l'axe, perpendiculairement au rayon de la roue. Puis j'ai tourné à la main la roue. J'obtiens un cercle parfait. C'est plus rapide à faire qu'à expliquer!

ecto1
( Modifié )

vraiment classe!

Philippe Gelard

Merci!
