Chargeur Caterpillard 966


chargeur.

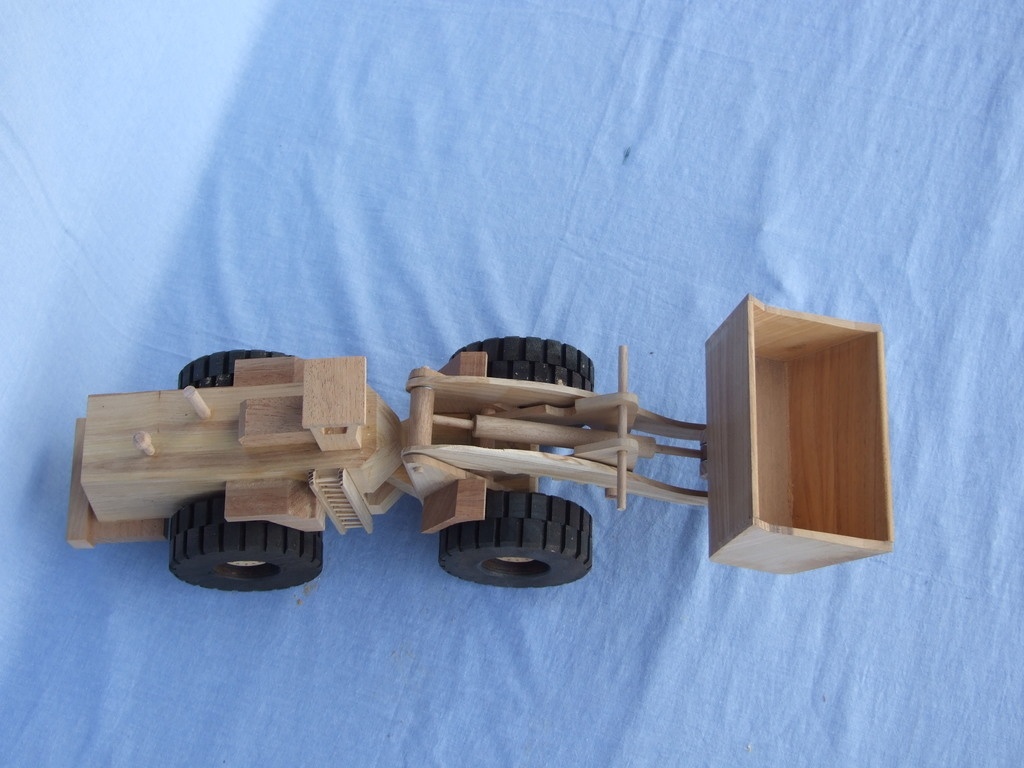

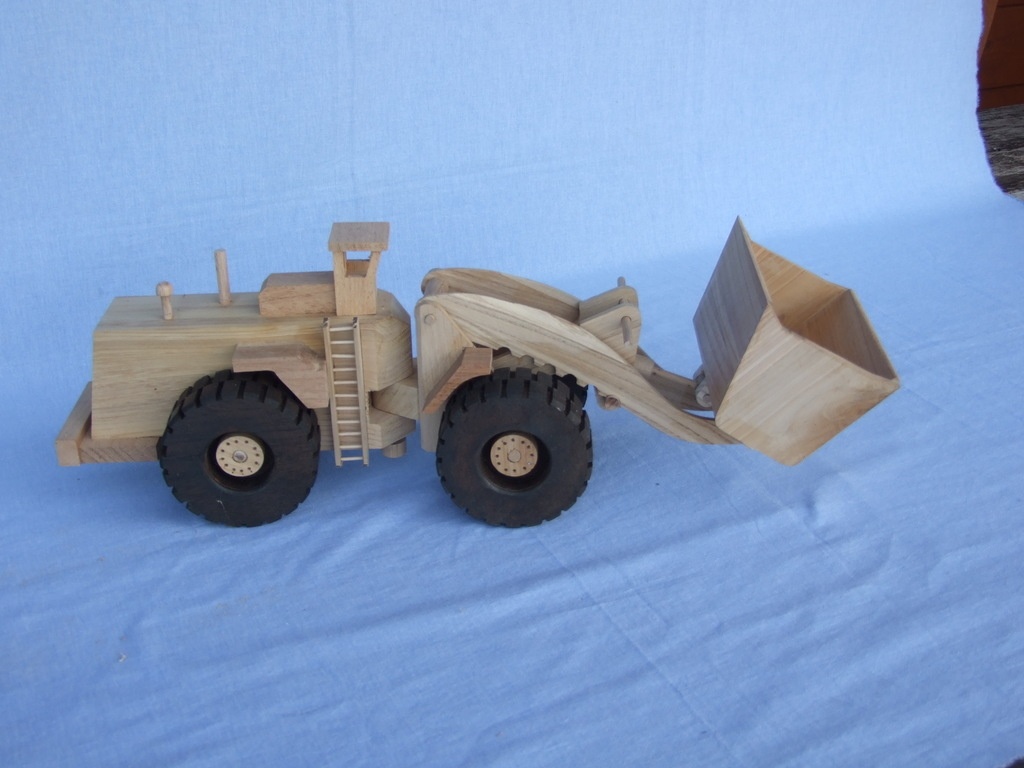

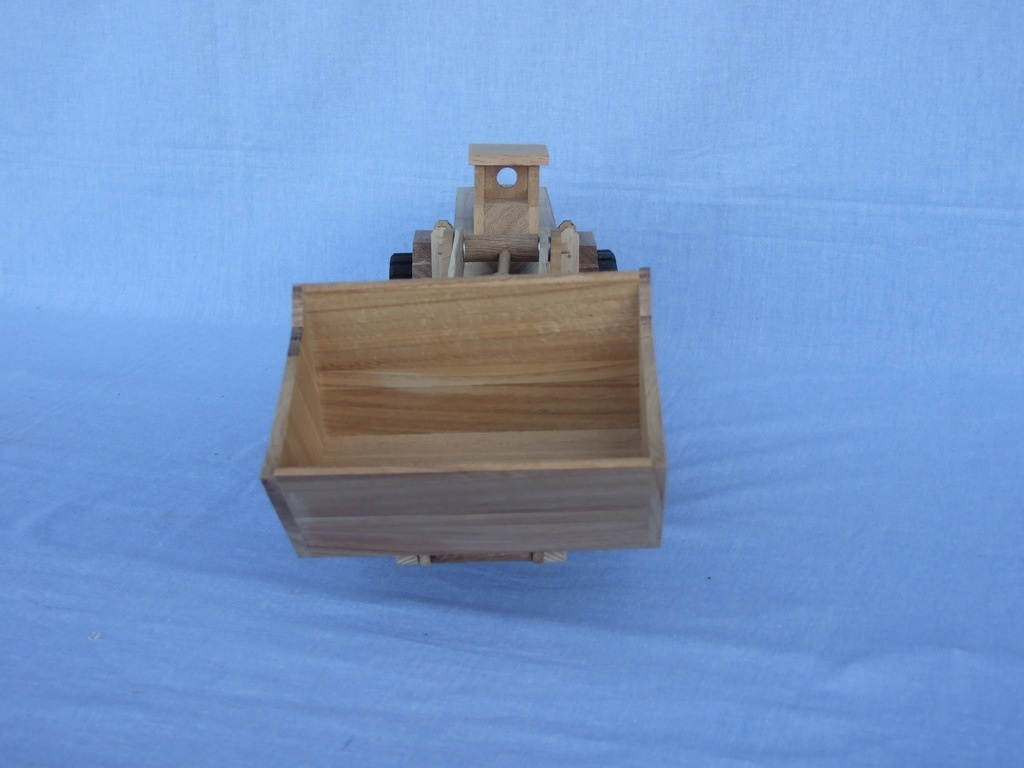

Voici l’ouvrage qui fait suite au camion minier Caterpillar 793 à la même échelle, c’est un chargeur Caterpillard 994 pour applications minières.
Echelle 1/45e.
Longueur 55,6 cm.
Largeur aux roues 14,2 cm.
Le réelle :
Capacité du godet 14,00 m3.
Capacité du godet a raz 11,120 m3.
A cause des normes européennes en vigueur sur le jouet, ce n’est donc pas un jouet mais un modèle.
Voici un lien qui vous permettra de visualisé les différentes pièces de l’ouvrage.
Je m’en suis servie pour en faire le plan simplifier, que vous pourrez avoir dans quelques jours sur la rubrique plan.

vulscania.com/...otices/3100.pdf

Je remercie l’agence Caterpillar Grenoble de m’avoir autorisé d’utiliser les plans commerciaux pour réaliser cet ouvrage.

Mis à jour

Publications associées


Discussions

ponsin73 a publié la création "Chargeur Caterpillard 966".
il y a 7 ans
zan

comme le précédent : magnifique !

Une sculpture a mon image
( Modifié )

zan

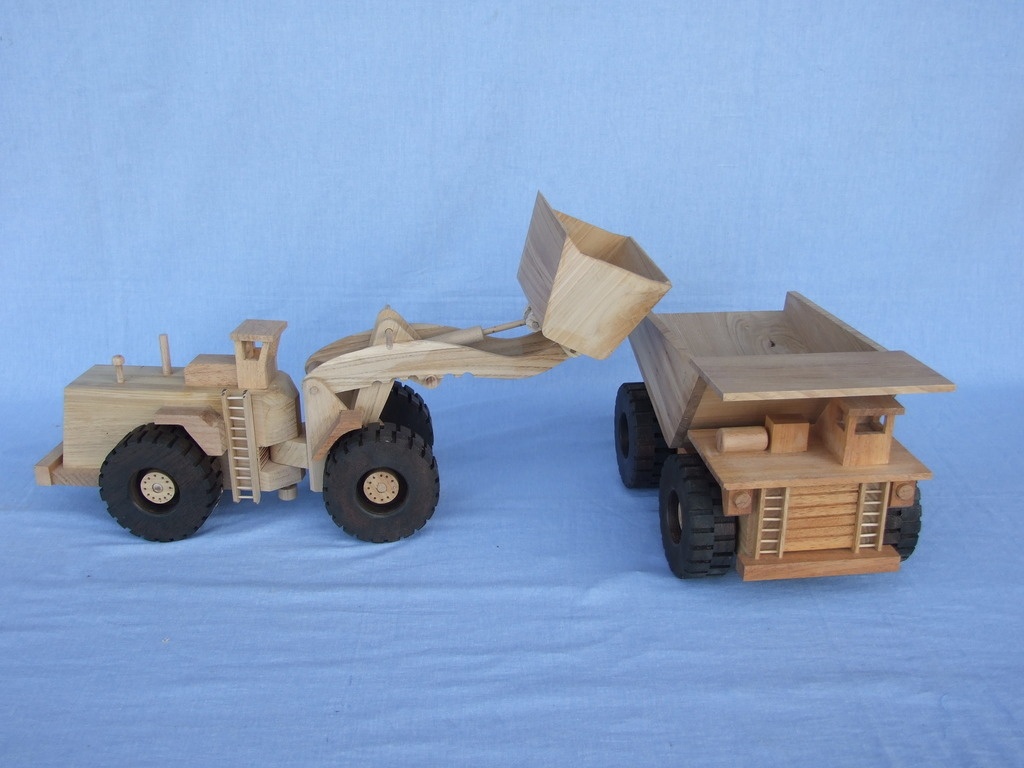

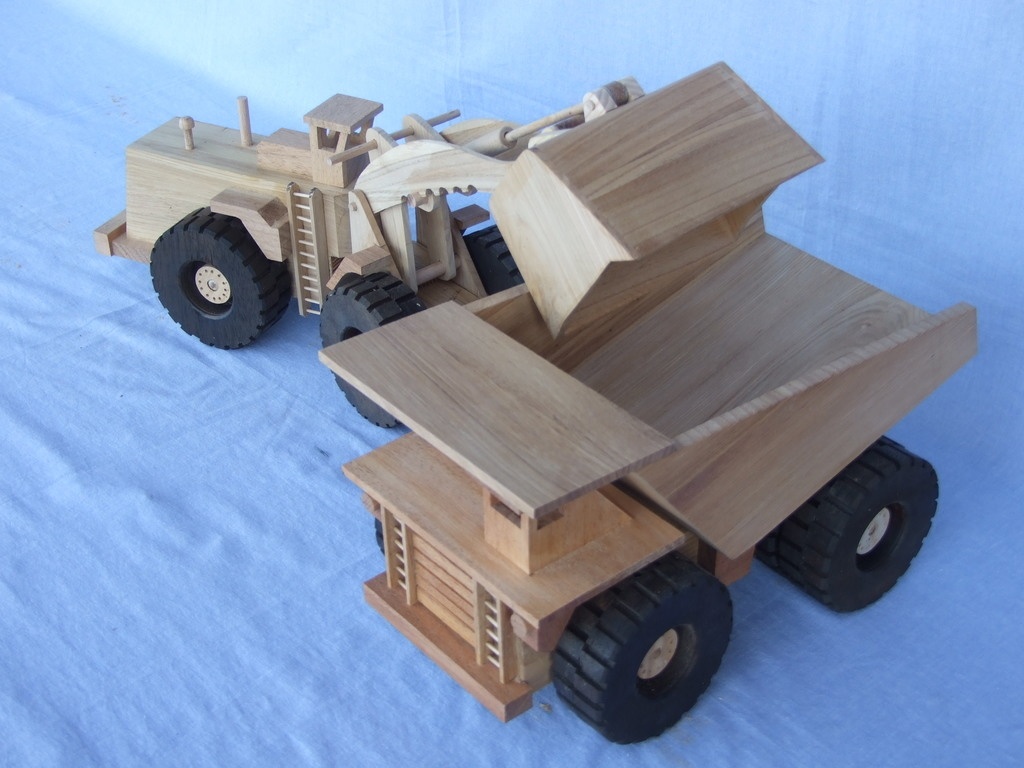

Attendez, il y a un troisième ouvrage en cour qui associe les deux premiers.
Rien que pour vous mettre l’eau à la bouche à boire avec modération, (comme dise nos élus) et patienter quelques semaines.

Didier

Un tas de sable en bois ? ;)
Difficile de faire encore mieux que les deux premiers !

ecto1

admirable ! tu as de l'or au bout des doigts.

niconathy

Tout pareil que le camion, SPLENDIDE!!
Je parie pour une pelleteuse.

Une sculpture a mon image
( Modifié )

niconathy
Raté mais pour l’instant je n’en dit pas plus, ce sera une surprise.

jeanco77

Excellent. On attend la suite.

PLab

Bravo !! encore super boooooooo !! on attends la suite et les plans !! ...j' ai déjà la commande du camion pour le bac a sable des loulous ...
et je suppose fort avoir la pelle avec :)

Une sculpture a mon image
( Modifié )

PLab
les plans sont mis en ligne :)

PLab

merciiiii supr boulot

PLab
( Modifié )

question bête les roues sont dans les plans de celui ci mais pas dans ceux du camion c'est les même de toute façon ?

Une sculpture a mon image
( Modifié )

PLab
Oui j’ai oublié de mettre ce plan pour le camion (nul n’est parfait dans son travail), comme je fais les plans à l’ancienne avec un crayon et du papier. Je n’ai pas fait les plans deux fois, de plus faire un copier-coller en informatique c’est facile à l’ancienne il faut une photocopieuse.
Sur le réelle les pneus on la même dimension soit 50,80R57.
Donc camion égale chargeur.

PLab

super merci meme avec les photos sa sembalit bien identique donc je vais partir la dessus ... maintenant fau que je touve du bois lol
merci encore pour ton boulot et tes reponses !

Une sculpture a mon image
( Modifié )

PLab
Pour le bois ce n’était que des chutes (certes des belles chutes avec un peu de colle) d’un travail précèdent.
Il vaut mieux prendre du bois au grain serré, comme le hêtre, châtaignier, l’érable, le sycomore, pour des bois locos voire le chêne mais ce bois est hors de prix.
En ile de France il doit bien en trainé par ci par là.

Marcello

Merci les plans du camion minier, il est magnifique, j'ai regardé les plans pour la chargeuse 966 Caterpillar, mais je ne trouve pas la partie moteur, merci pour la réponse.
