Bonjour à tous,
Cela faisait longtemps que je voulais faire une table pour mettre une défonceuse dessous.
Les récentes réalisations du site m'ont fait me décider (enfin).
La défonceuse c'est une petite métabo : La première que j'ai eu en cadeau pour mes 16 ans (ce qui fait quand même 30 ans ...). Elle avait le défaut de ne plus démarrer depuis longtemps, et elle trainait sur une étagère depuis au moins 10 ans.
Après vérification ce n'était que l'interrupteur. Une fois branchée en direct elle tourne très bien !.
Pas de plan, mais avec le temps que j'ai mis à réfléchir, pas la peine.
Point de départ de l'assemblage : Le cric trouvé à la casse pour 10 euros.
Nettoyage et fixation du capot supérieur de la machine dessus : 2 vis dans une platine en bois + 2 autres dans la platine qui est boulonnée sur le cric.

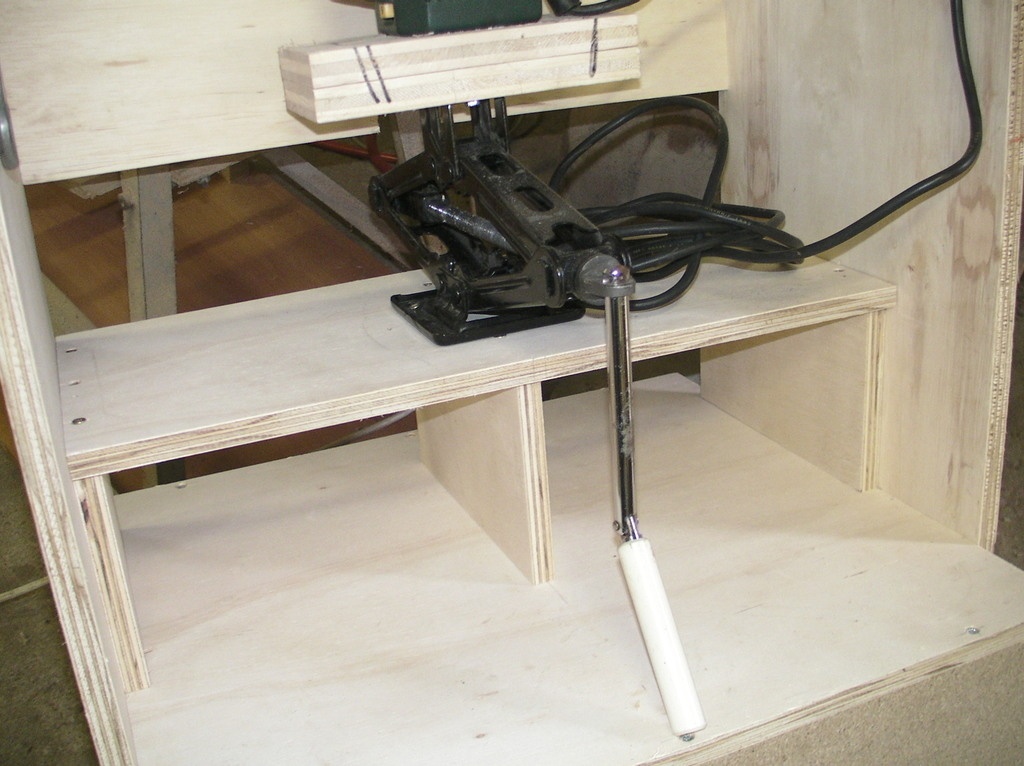

La manivelle vient d'une tringle de store qui trainait dans un coin. le système fonctionne très bien.
La plaque d'aluminium commandée pour 5 euros sur le net (les plaques en résine à 70 euros, c'est pourquoi faire?).
Perçage des 3 trous pour la fixation de la machine et boulonnage dessus.
Perçage de la lumière à la mèche Forstner, qui sera reprise ensuite en faisant passer une fraise à travers.
Préparation de la table en elle même dans du CP de récup. Découpe à la scie sauteuse de la forme de la semelle, et défonçage pour incruster les 5 mm de la plaque d'alu.
Fixation de la plaque d'alu avec 4 boulons de 4mm.

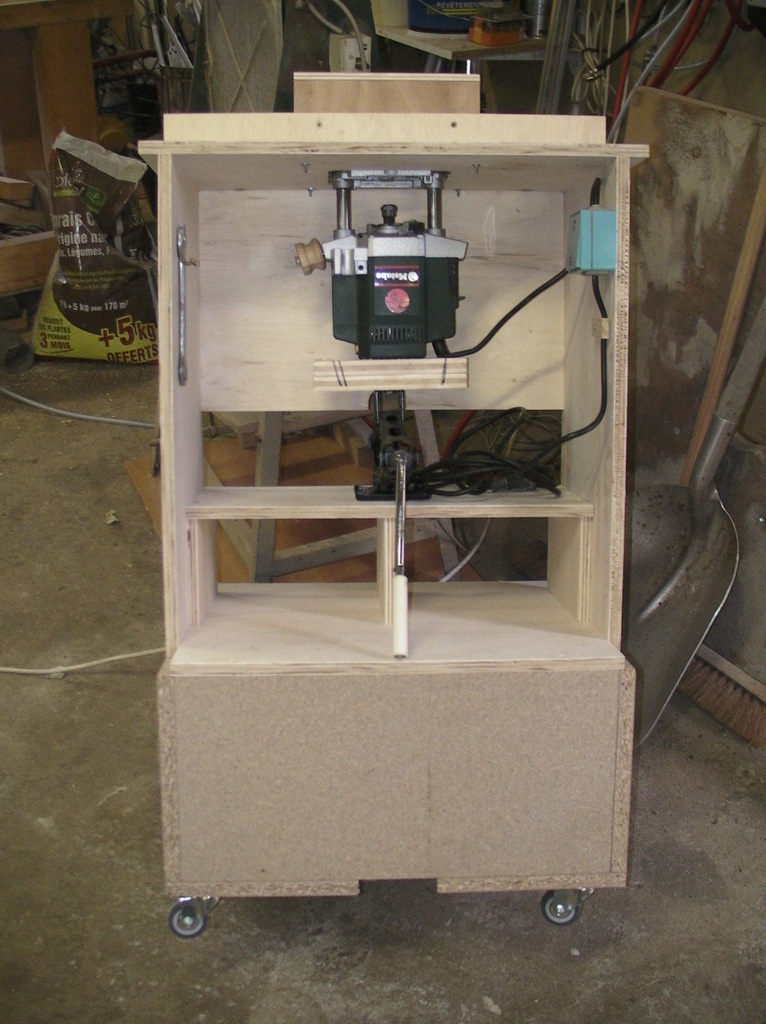

Ensuite il faut fabriquer la boite qui va autour. Le reste de mon CP va y passer. Quelques vis pour tenir le tout. La hauteur de la tablette qui supporte le cric est prise une fois le tout monté. Pas d'erreur de conception comme ça.
Reste à faire le guide et le système d'aspiration.
Deux morceaux vissés d'équerre et renforcés par des triangles en arrière forment la base.

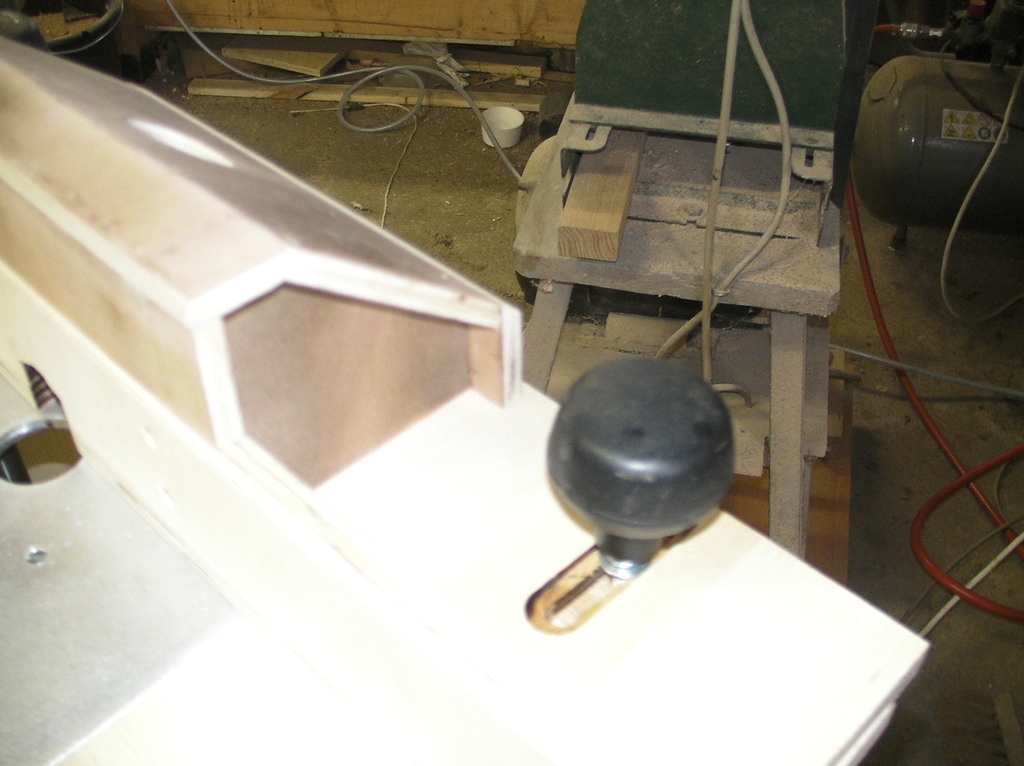

Défonçage des deux lumières pour les boulons de serrage. Les poignées sont celles de la défonceuse reconverties. Pour le serrage, j'ai incrusté deux écrous en sous face de la table et je les ai collés pour les fixer sur place.

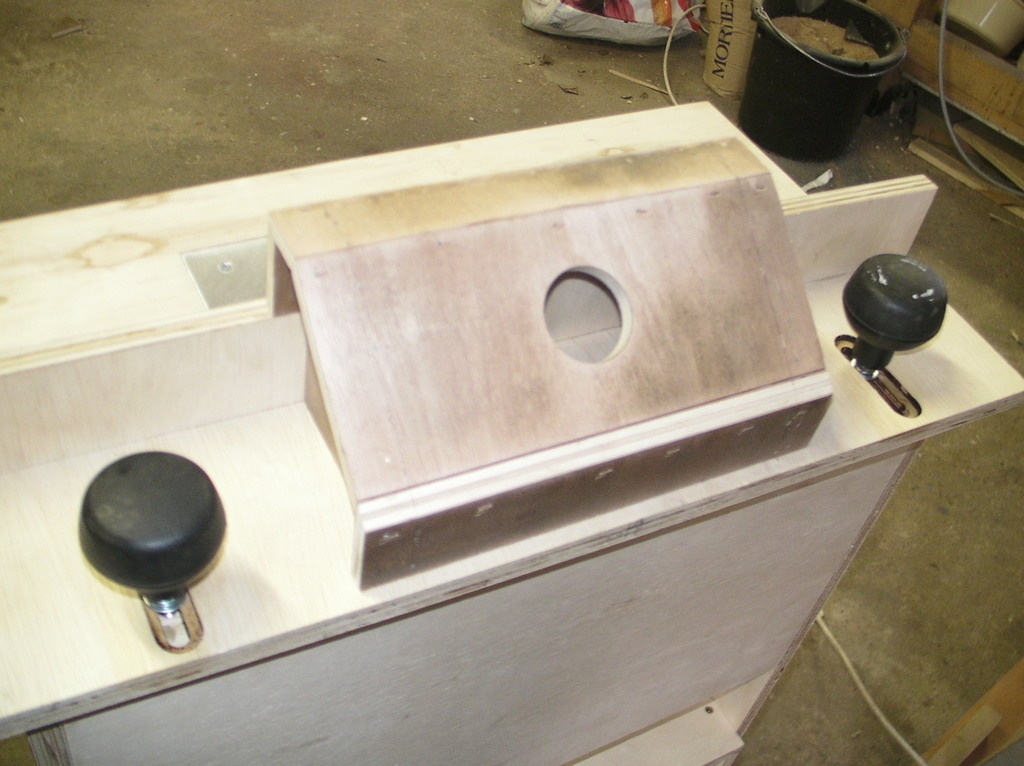

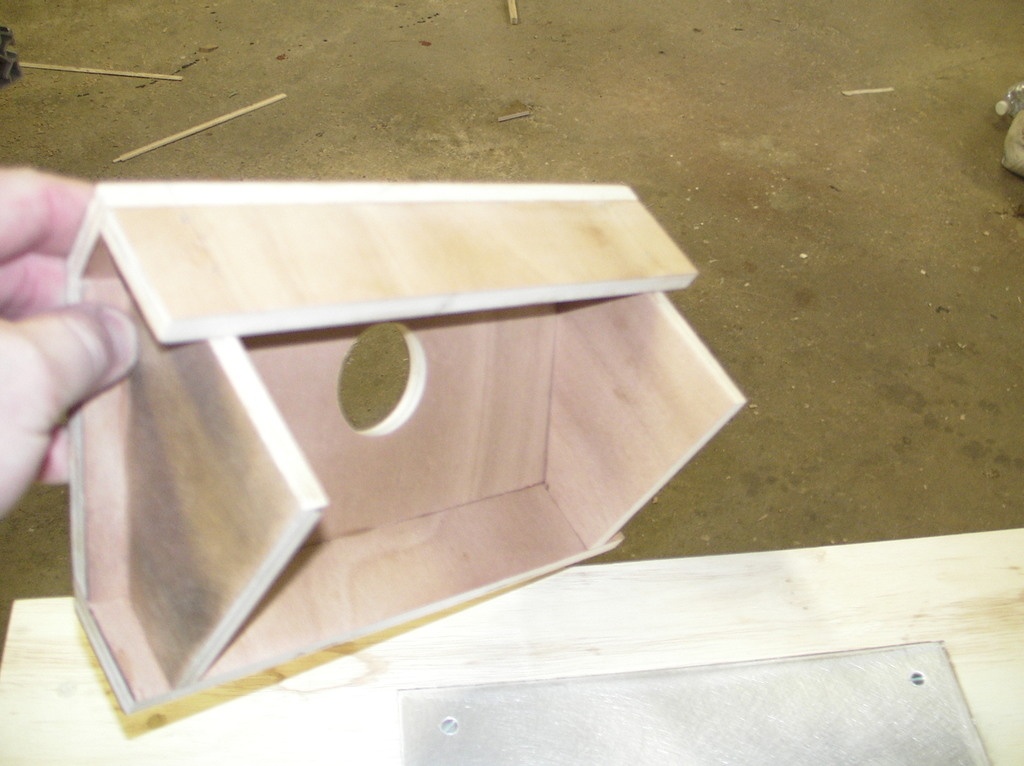

Le capot pour l'aspiration est fait sur place sur mesure. Colle et clouage pneumatique pour la réalisation. il est fait en CP de 8 mm. Le trou permet de mettre l'embout de mon aspirateur dedans. Il vient juste s'emboiter dessus pour pouvoir accéder facilement en cas de besoin. Le système fonctionne très bien.
Fin des opérations :

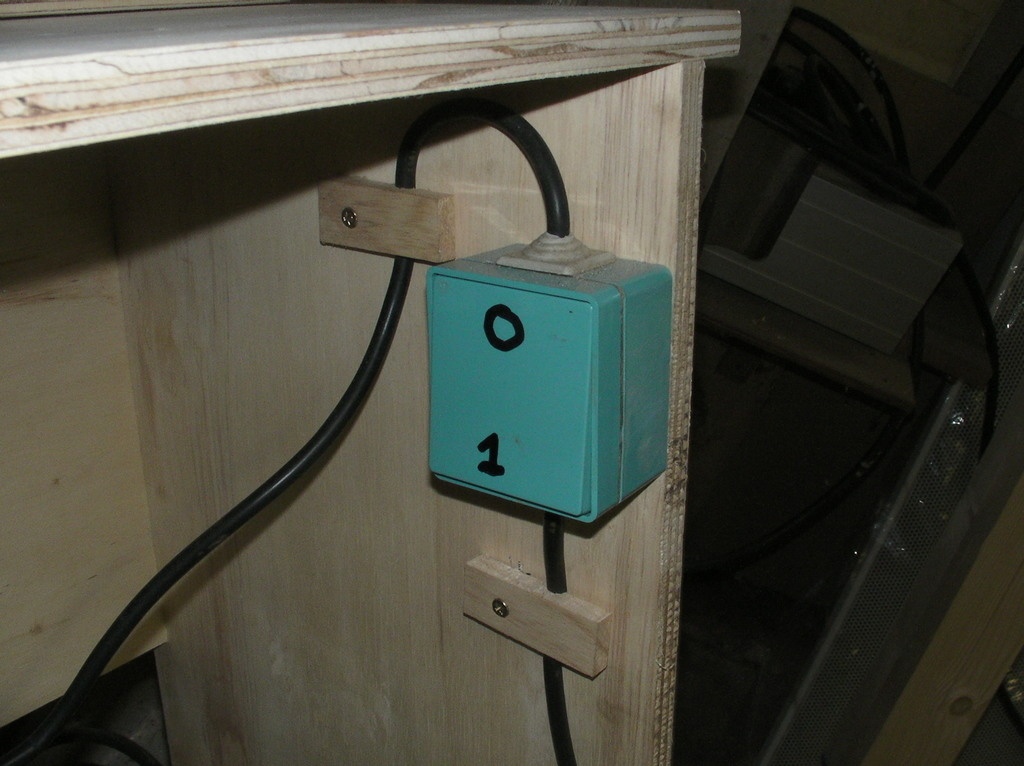

Raccordement électrique. Comme je fais un blocage psychologique sur l'élec, j'ai réfléchi pas mal avant de brancher un interrupteur (c'est ridicule, je sais). Mais, j'ai réussi !
Il n'y aura pas de sécurité anti-redmarrage, mais tant pis.

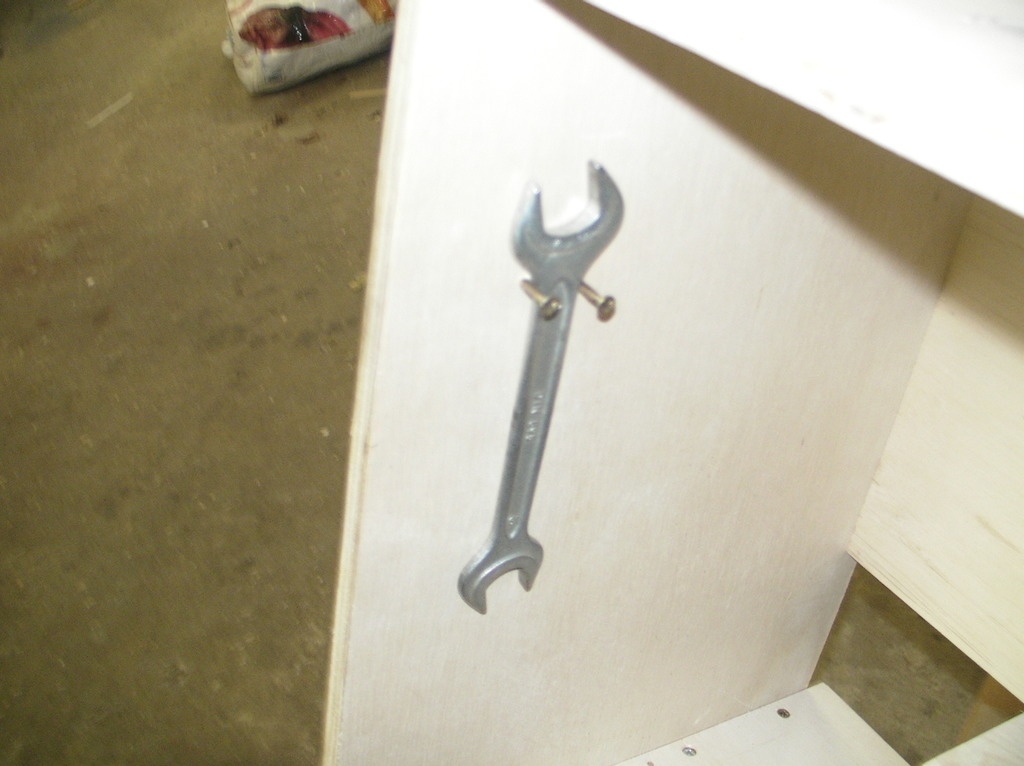

Deux vis pour la clé de service et tout est opérationnel.

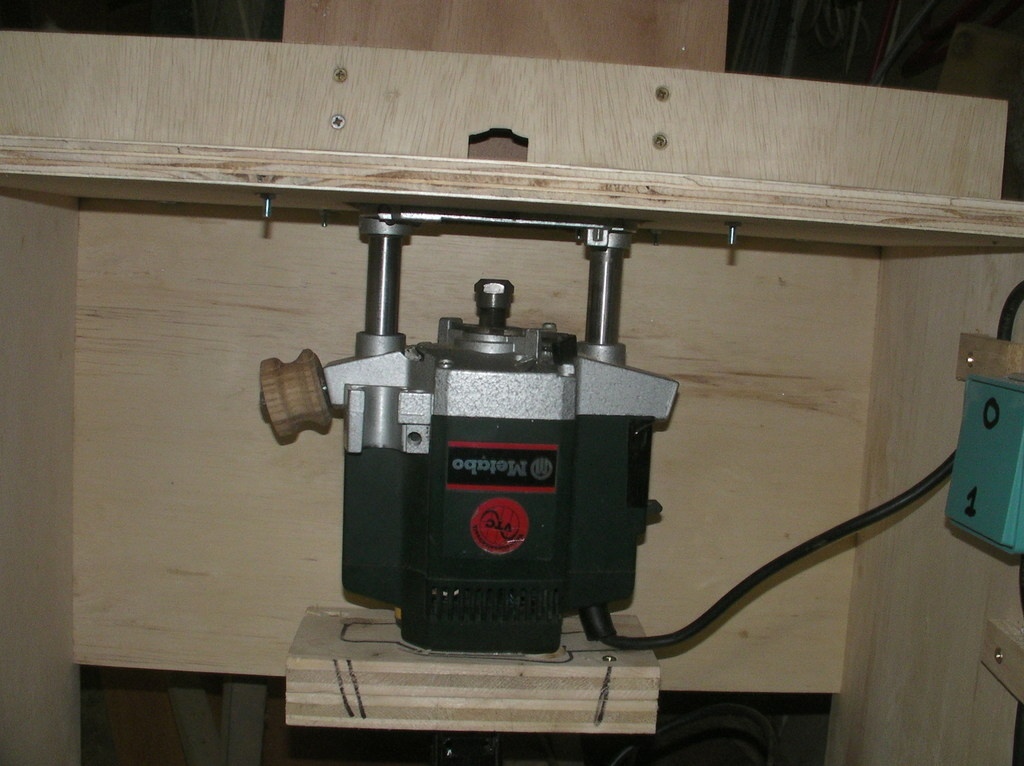

Petite surprise : Comme je me suis servie des 2 poignées de la déf, je n'ai plus rien pour serrer les réglages de hauteur de passe. J'ai donc tourné un bouton en chêne pour remplacer. Perçage dans l'axe à 7.5 mm, et vissage en direct de la vis M8 (+ pointe de colle pour fixer le tout).

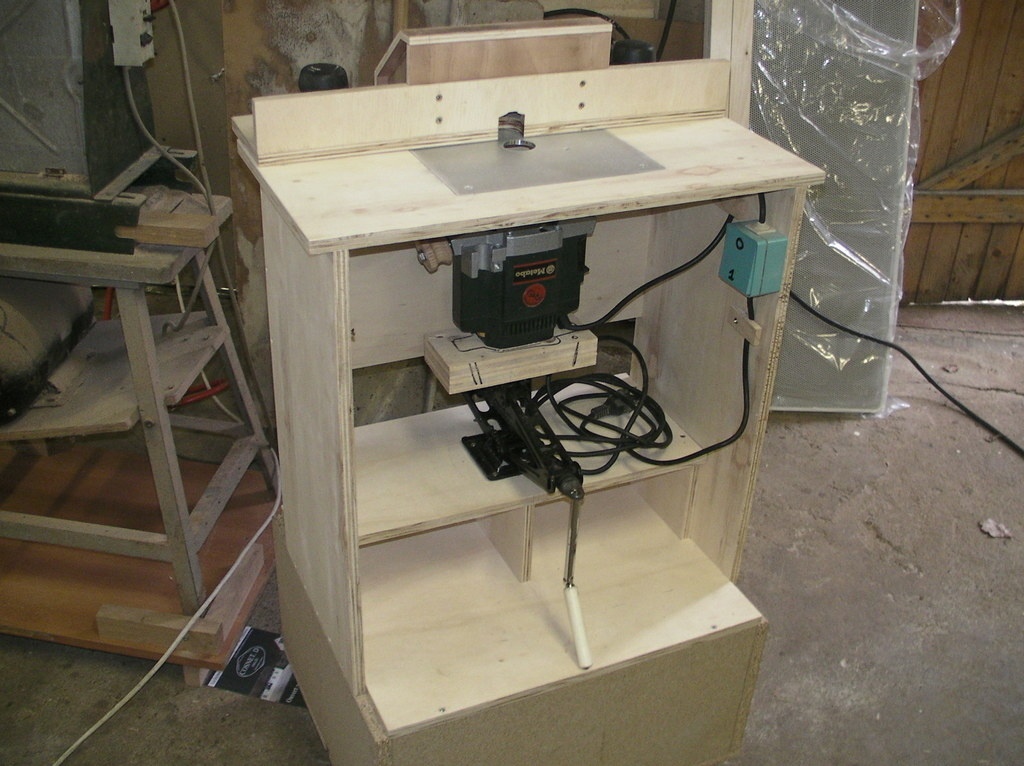

Le socle : Des bouts d'agglo et des vis. 4 roulettes pour trimbaler le tout dans l'atelier et voilà !
Publications associées
Licence
Discussions
génial et...très simple pour moi, je vais franchir le pas et fabriquer ça.
Très sympa! c'est très bien de redonner vie a une vieille machine, qui te rendra sûrement encore de nombreux services ;)
Bravo
Simple efficace! Bravo.
bravo !
bien belle cette table de défonceuse, depuis que j'ai la mienne, je n’arrête plus de la servir, enfin c'était avant de reprendre mes travaux....
bravo
Bravo , simple mes efficace.
Très simple et efficace.
Cependant, change vite le bouton de démarrage pour un bouton rotatif.
Avec celui à bascule que tu as mis, un coup de coude malheureux quand tu changes une fraise et....la def te démarre dans les doigts.
Merci à tous pour vos commentaires.
doudou31, ta remarque est parfaitement juste. J'avais ça sous la main et je n'ai pas réfléchi : J'ai donc commandé un inter rotatif. Dès que je le reçoit, je le pose.
Pour ma part, je débranche toujours la prise de mes appareils avant de changer les mèches-fraises ou autres ;) on ne sait jamais!
superbe, et merci pour l'idée pour l'ascenseur.
Salut jeanco77. Peux tu nous dire ou tu as acheté ta plaque d'aluminium ? Merci
Bonjour PinGouin ,
Je l'ai acheté sur le net comme précisé plus haut. Par contre, mon ordi ayant planté depuis, je n'ai plus le nom du site. Tu peux en trouver sur Amazon pour des prix similaires à ce que j'ai trouvé.
Il existe des sites spécialisés aussi.
Désolé de ne pouvoir être plus précis.
Est ce que 4 mm d'épaisseur d'alu est suffisant pour ne pas plier avec le poids de la défonceuse ? 4 mm d'acier serait il mieux ?
Ma plaque doit faire maxi 2.5 mm d'épais et c'est largement suffisant. Les dimensions sont finalement très petites : 250*250 mm ce qui fait que la plaque est rigide. L'intérêt est en plus de ne pas perdre de profondeur de passe. L'acier si tu veux, mais si les fraises touchent l'acier en rotation, c'est le drame. Avec l'alu, on peut "grignoter" un peu par accident ce n'est pas très grave.
