Eddylfranchementcomtois

Table de défonceuse


Bonjour à toutes et à tous, tout d'abord je vous souhaite une bonne année et une bonne santé et que vos vœux de boiseux se réalisent.
Je vous présente aujourd'hui un projet qui a mûri dans ma petite tète depuis bien longtemps et que j'ai enfin pris le temps de réaliser.

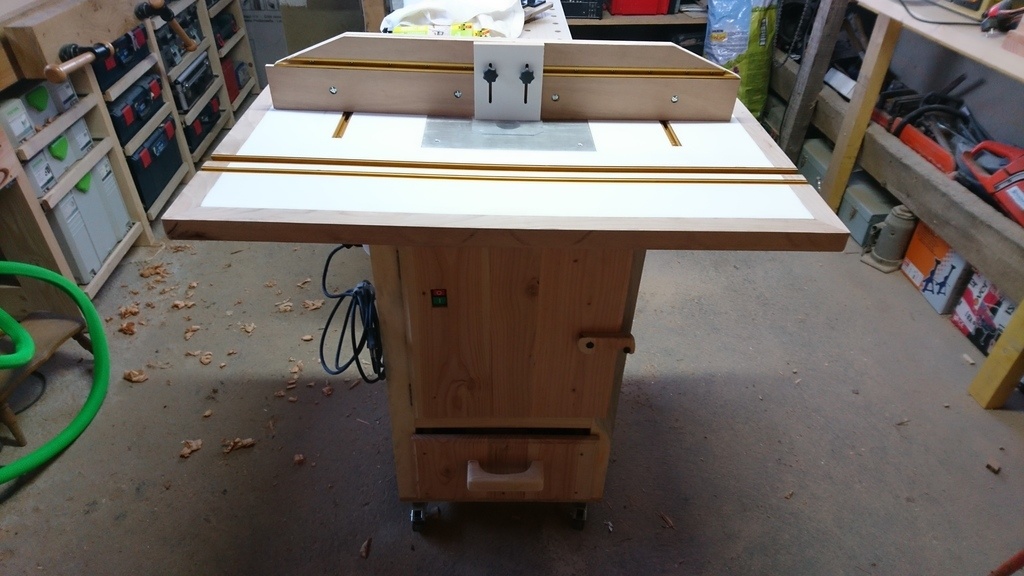

-l'ossature du meuble a été réalisée avec des chutes de chevrons qui viennent de ma charpente
-les panneaux sont également en chutes de planches de coffrage,

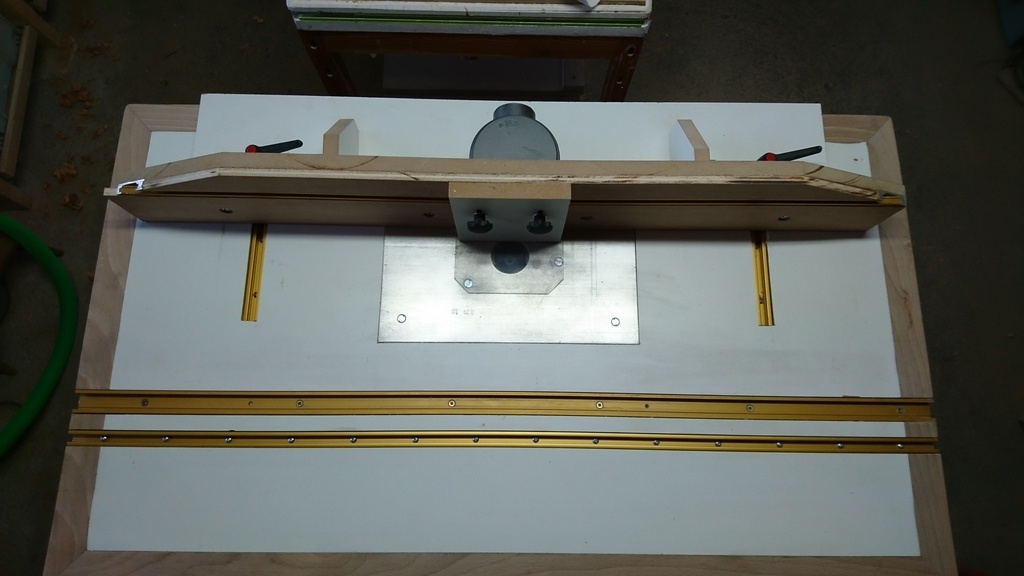

-la plaque de fixation de la défonceuse est en alu de 6 mm
-la table est en MDF 2 X 19mm et la ceinture en hêtre

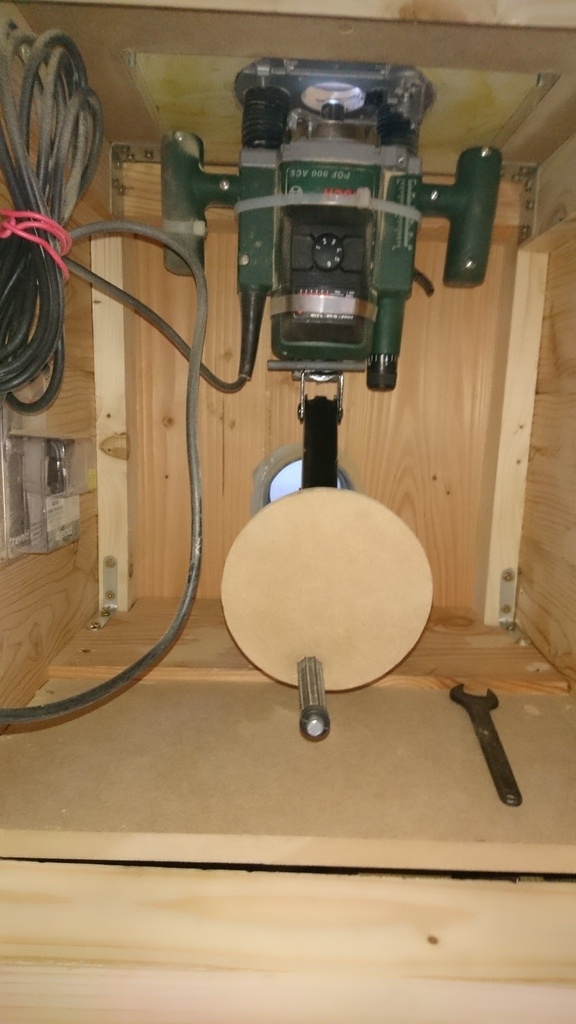

-le système d'élévation de la défonceuse réalisé avec un cric de voiture

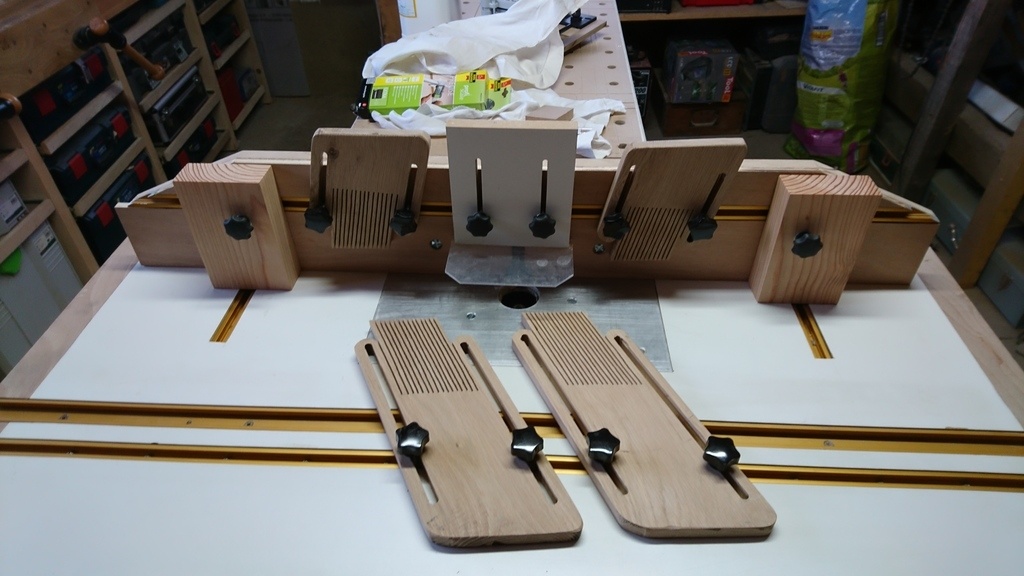

-les différents presseurs sont en chute de parquet de chêne, j'avais peur du manque de souplesse du chêne, mais il fait le boulot
-les rails ont été acheté sur internet

voili voilou, si vous avez des commentaires ou des critiques (positives ou négatives), n'hésitez surtout pas, je suis preneur de tout ce qui peut me faire progresser
bien a vous tous
Eddy

Publications associées


Discussions

Eddylfranchementcomtois  a publié la création "Table de défonceuse".
il y a 7 ans
Vic66
( Modifié )

Bonne année à toi aussi ;)
Pas de critiques de mon côté, il m'a l'air d'être bien pensé ! Et sûrement agréable a utiliser. Je dis Bravo, le mien a l'air d'une 2cv à côté d'une Porshe 😉

pierrotonthemoon

Bon boulot. Question Le châssis est fixé dans le sol? Aux vues des photos j'ai l'impression qu'il y a un sacré porte à faux. Pas de risque que ça bascule?

Eddylfranchementcomtois
( Modifié )

Vic66 et pierrotonthemoon merci à tous les deux. Effectivement, j'en suis très satisfait, la table est sur roulette, et il y a un porte a faux qui n'est pas négligeable mais elle réagi bien,pas de basculement, (j'ai décidé d'agrandir la surface du plateau après avoir fait le chassis, l'inconvénient de ne pas faire de plans)et je ne l'utilise pour l'heure que pour des pièces courtes, si j'ai des pièces longues à usiner, j'utiliserai ma défonceuse a la volée

pierrotonthemoon
( Modifié )

Avec la dimension du plateau tu peux aisément imaginer des pieds repliables sous le plateau

cocotieros

Bonjour, beau boulot bien soigné. Je me demandais comment tu as fixé le cric au "rond" , et on ne voit pas sur les photos la bouche d'ouverture de la fraise au niveau des guides coulissants.

niconathy

Très belle réalisation. Pourquoi 2 rails sur la table?

Eddylfranchementcomtois
( Modifié )

pierrotonthemoon oui, le coup des pieds pliants est une excellente idée,
cocotieros le cric est tout simplement fixé a 2 équerres qui sont boulonnées au cric
niconathy ,merci beaucoup, le rail le plus large est pour un chariot à tenonner en cours de réalisation (a utiliser avec une rallonge d'arbre) et le plus étroit pour fixer les peignes a presser, ceci dit, je doute avoir un grand besoin du dit chariot, étant possesseur d'une domino XL, mais bon, il sera là au cas ou....

camema

Super boulot ca se voit que tu l'a mûri un certain temps. Bravo.

jeanco77

Le cric je viens d'y penser aussi. Il ne me reste plus qu'à te "copier" et j'aurai aussi une belle table de défonceuse moi aussi !

Eddylfranchementcomtois
( Modifié )

jeanco77 ,si tu veux d'autres photos n'hésites pas...pour le cric, j'avais peur que la montée ne sois pas fluide, et
en fait c'est le top, le réglage est très fluide, j'en suis super content

Eddylfranchementcomtois
( Modifié )

camema merci beaucoup (o;

Mickael76700

Bravo. Je cherche justement un plan pour table de défonceuse (marre de la volé )

Eddylfranchementcomtois
( Modifié )

Mickael76700 pour ce qui est du plan, il est dans ma tête 😵, mais je peux te donner quelques cotes et quelques photos supplémentaires 😀

ecto1
( Modifié )

Mais c'est énorme 😱 bravo c'est un travail super complet. Et bonne année aussi à toi.

Eddylfranchementcomtois
( Modifié )

ecto1 merci beaucoup, tu sais, j'ai commencé il y a douze ans avec ma première maison; je ne connaissais rien a rien, aujourd'hui je suis polyvalent sur beaucoup de choses (électricité, maçonnerie, menuiserie, carrelage...), mais je reste quand même et sans fausse modestie a des années lumières d'un Toutenbois ou d'un Zeloko, pour ne citer qu'eux, sachant que l'air du bois regorges de créateurs tous aussi talentueux les uns que les autres, et le fait d'avoir cet échange avec vous tous, ne peux que me faire progresser
Encore merci a tous pour vos commentaires positifs, qui me donne envie de toujours faire mieux 😊
bien a tous
Eddy

Marcus

Sympa la table ou est ce que tu as trouvé les rails?

Eddylfranchementcomtois
( Modifié )

Marcus. Merci, je les ai acheté ici
(fine-tools.com/t-track.html)
Site très sérieux 👍
Bien à toi
Eddy

ecto1

Cela reste énorme et bravo pour ton investissement.

Vic66
( Modifié )

Je compte en refaire une (plus aboutie) et je vais probablement te piquer 2 ou 3 idées 😉 encore bravo pour la tienne !
