Un Etabli dans un petit espace

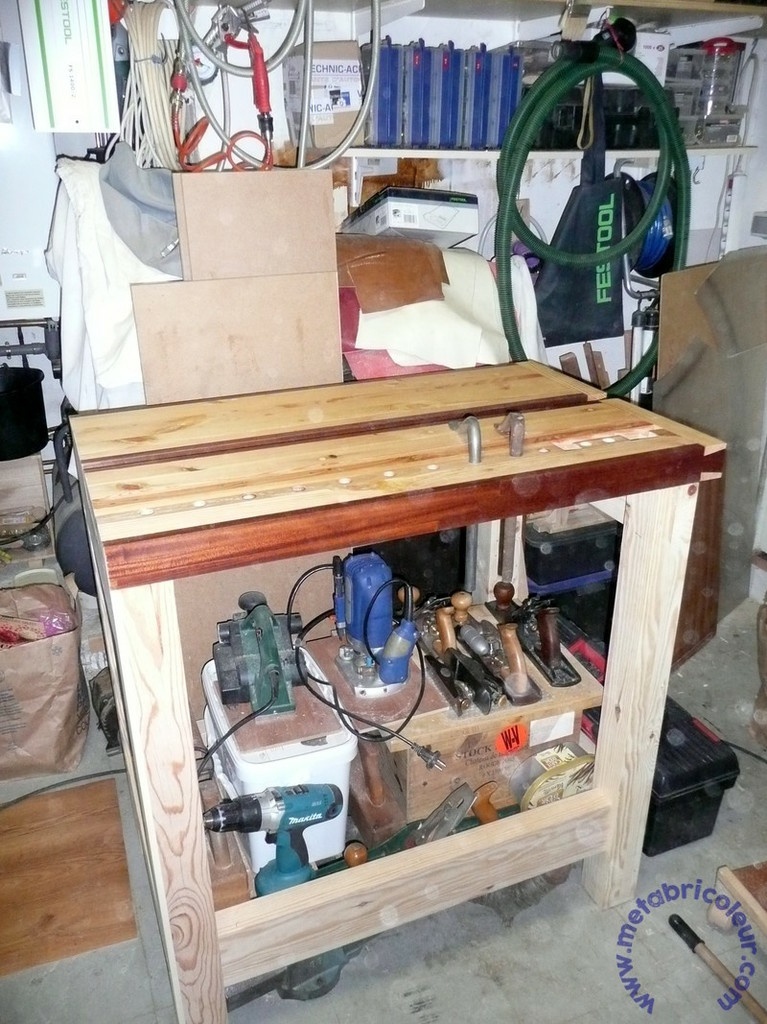

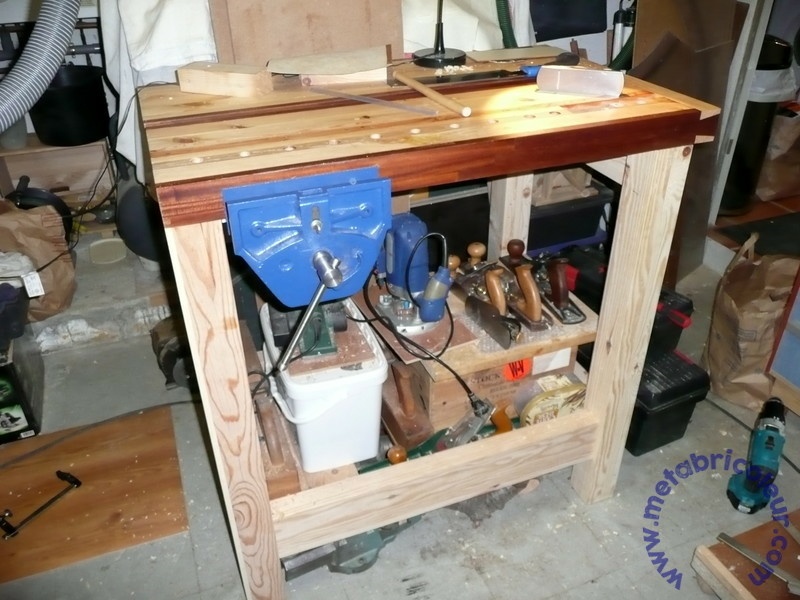

Dans mon petit atelier, j'étais fatigué de me casser le dos sur un petit établi pliant B&D, j'ai donc décidé d'en faire un à ma mesure, en respectant les contraintes d'espace contraint. Il fait 1 m de haut, 96 cm de long et 60 cm de profondeur. Une presse forntale, une presse wagon et un plateau séparé en 2 parties.

La réalisation complète a été publiée sur metabricoleur

Il reste quelques détails de finition mais il est déjà fonctionnel et utilisé (et ça change la vie).

Il n'a été réalisé qu'avec des matériaux de récupération (a l'exception d'un peu de quincaillerie)


Discussions

meles  a publié la création "Un Etabli dans un petit espace".
il y a 7 ans
meles
( Modifié )

fausse manip

Standard2

Belle réalisation et bonne idée :)

Boris Beaulant

Fausse manip ;) ? Il a pourtant l'air vrai :P

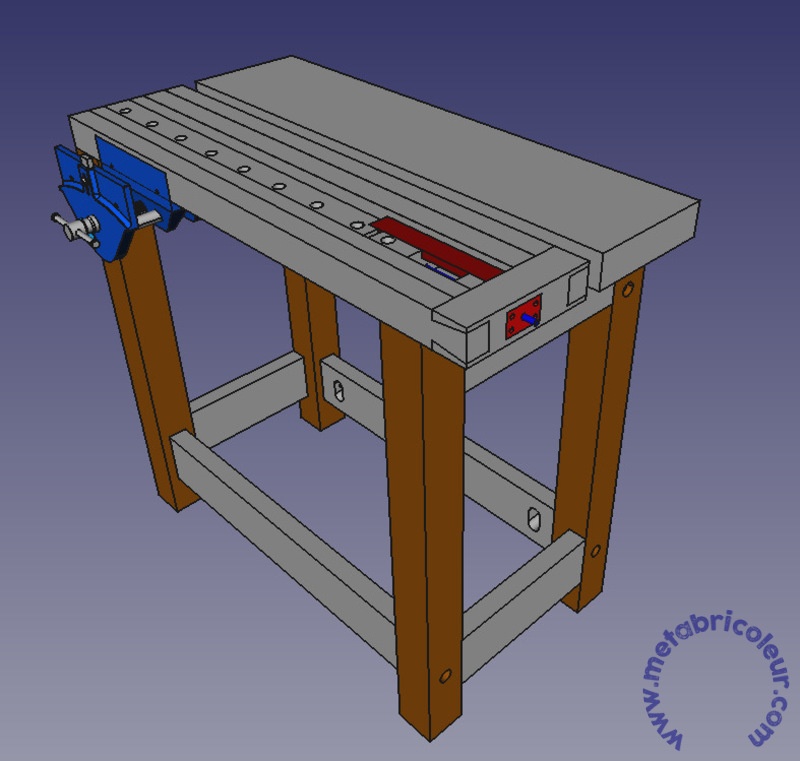

Blague à part, il est préférable de placer une photo plutôt qu'une modélisation 3D en première image.

meles

Oui, la fausse manip c'était le premier commentaire.
Ok pour la modélisation, mais ça paraissait naturel, dans l'ordre des choses !

ecto1

il est trop mignon ce petit établi.

Vic66
( Modifié )

Il est peut-être petit, mais il a tout d'un grand!
Tu dois avoir un espace restreint!?
Beau boulot 👌

meles

Hélas oui, l'atelier est un 2/3 de garage pour une voiture. 3.5x3m, dans ces eaux là.

Cordialement

LagShoot
( Modifié )

Petit déterrage... ^^
Belle réalisation, qui correspond plutôt bien à mon besoin.
Aurais-tu encore le plan ou fichier 3D par hasard stp ?

Sinon petite remarque, si je peux me permettre : pour un meilleur suivi sur le forum, il est préférable de "réserver" les 2/3 premiers posts, et de rajouter au fur et à mesure dans ces posts en éditant. Ça évite de se taper 15 pages de commentaires souvent hors-sujet (mais parfois très intéressants aussi je l'avoue) pour suivre l'avancement du projet.

Merci pour ton partage.

meles
( Modifié )

Chacun fait comme il le souhaite, mais poster au fil de l'eau et recueillir des commentaires au fur et a mesure ne me pose pas de soucis, c'est la façon de faire habituelle sur metabricoleur ou le sujet a été créé initialement.

Je regarde si j'ai encore des plans FreeCAD dans un coin.

P.. : déjà 5 ans

meles

J'ai rajouté le fichier FreeCAD

LagShoot

meles Merci beaucoup pour le plan ! J'installe Freecad et je regarde ça.
Pour le forum, ce n'était qu'une remarque, effectivement cela reste affaire de préférence ^^
Petite question au passage si tu as le temps, utilises-tu toujours cet établi ? Si tu le pouvais, changerais-tu quelque chose ?

meles

Dj3ross
Je l'utilise toujours, et ce que je changerai:

  • sa taille evidemment car je suis dans un grand atelier maintenant
  • la hauteur, il est un poil haut au final, surtout en rabotage
  • l'ecartement des pieds pour passer un transpal pour le déplacer
  • le coté gauche au ras de la traverse, prévu pour pouvoir fixer des montage qui ne m'a jamais servi et qui oblige a mettre des grands serres joints pour attraper sous la traverse
  • l'encastrement de l'etau pour faire en sorte que le liège soit a fleur (et remplacer le liège par du cuir)
  • Rapprocher les trous des dogs de la face avant
  • le wagon vise a remplacer par une presse parisienne

Ce que je ne changerai pas :

  • le bois, il est bien assez lourd en planche de recup

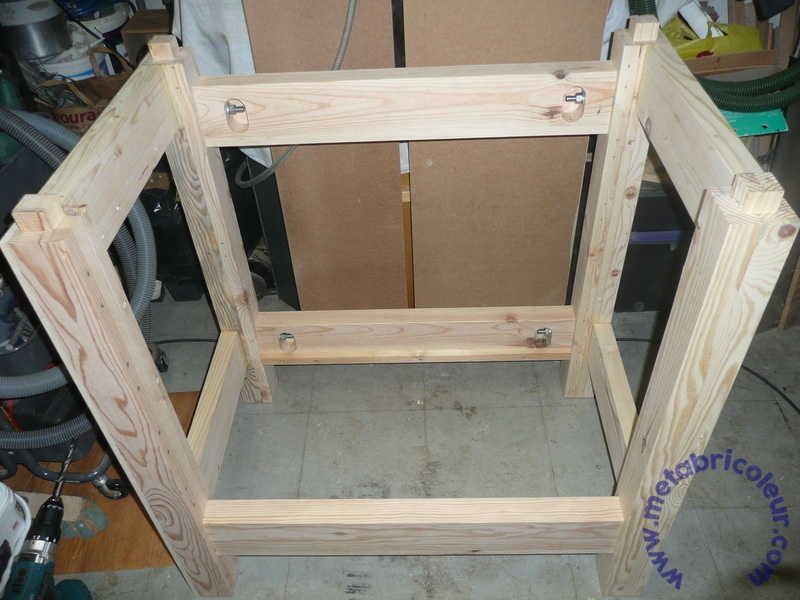

  • le montage des pieds qui n'a pas bougé d'un iota

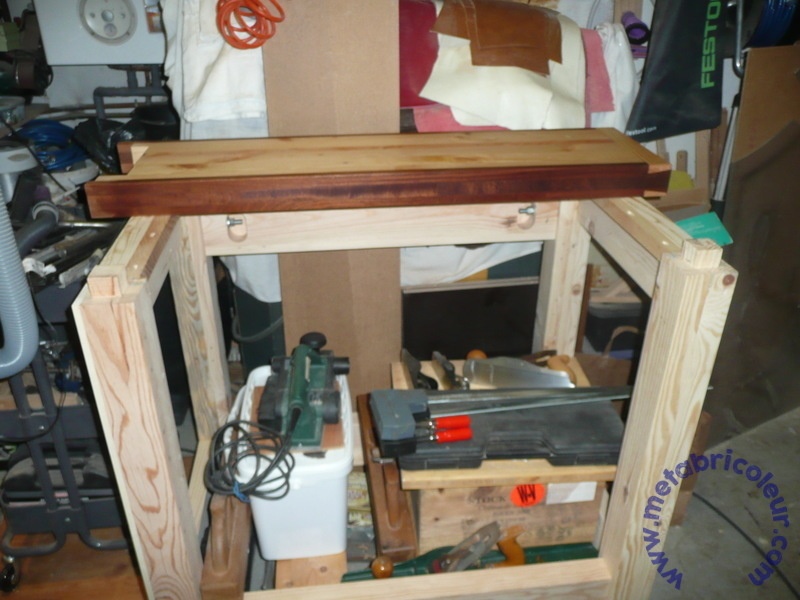

  • les demi plateaux , c'est super pratique
  • la presse du bon coté
  • avoir des valets d'etabli, c'est le mode de fixation le plus pratique (le wagon wise l'est moins)
LagShoot

Super, merci beaucoup pour cette réponse très détaillée !
Je vais réfléchir un peu à tout ça, je vais certainement faire un mix de plusieurs modèles, mais probablement sur la base du tiens.
