Escalier pour un petit duplex

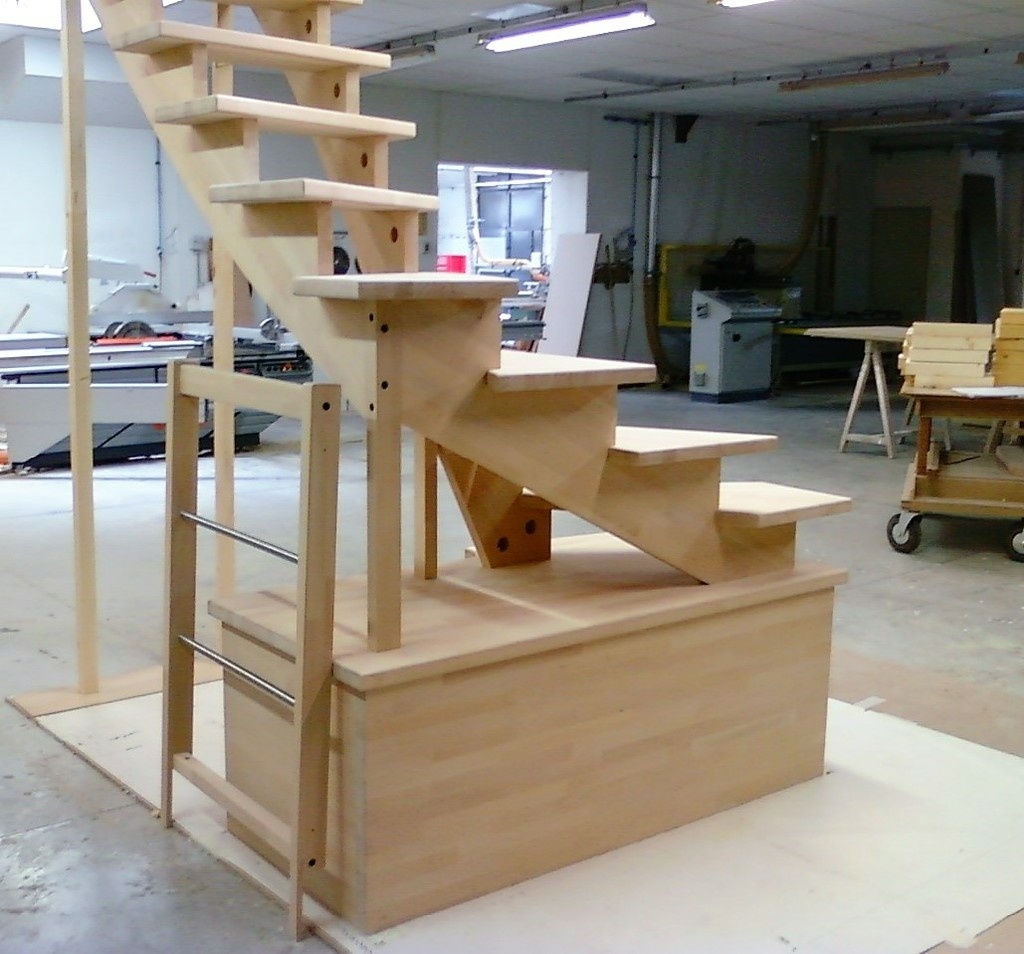

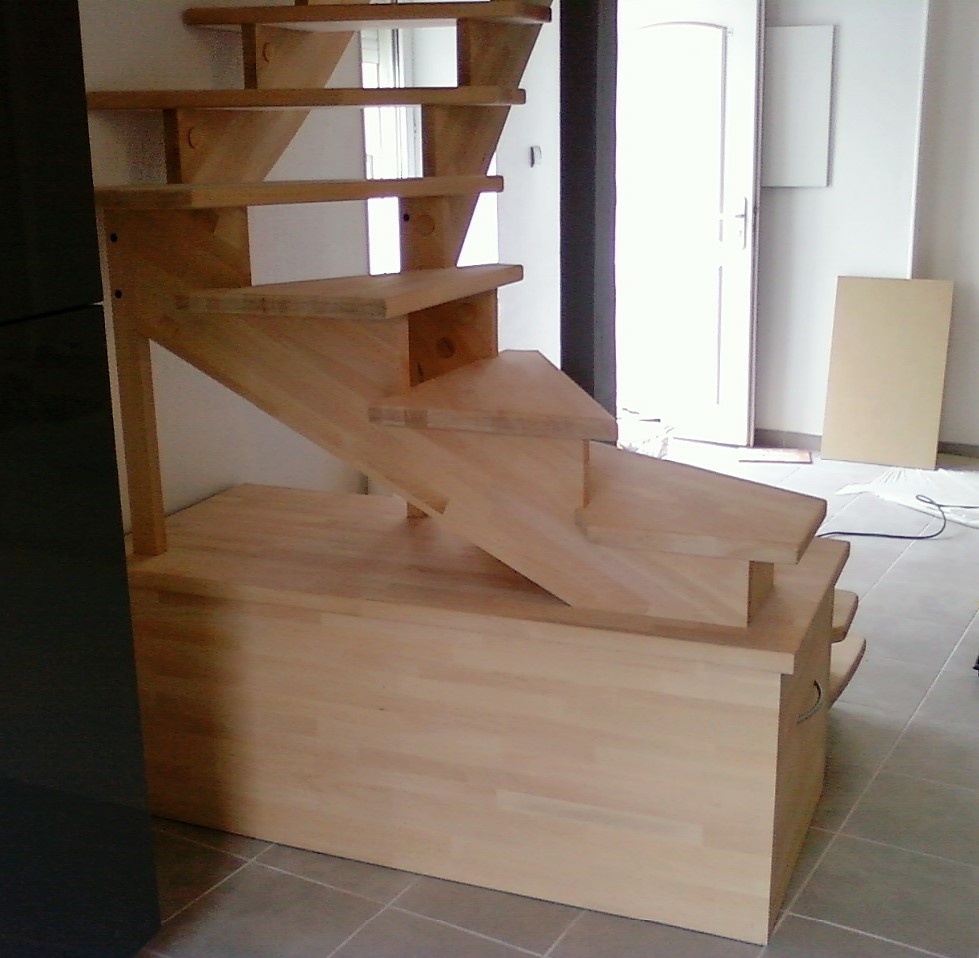

Escalier pour un petit duplex.
(2010)

L'absence de garde-corps est une demande de la cliente.

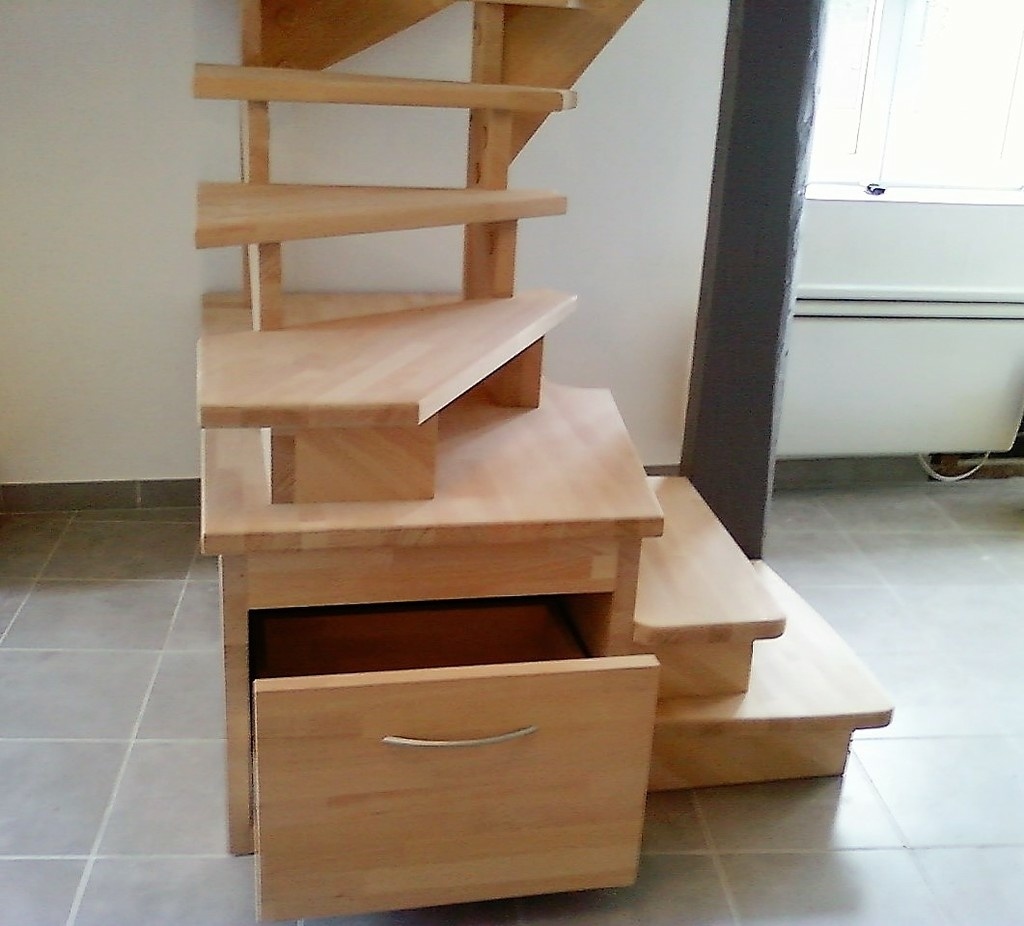

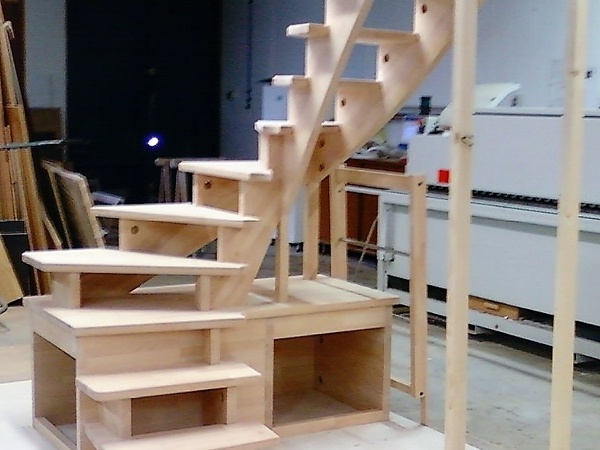

Un bloc de deux tiroirs est intégré à l'escalier.

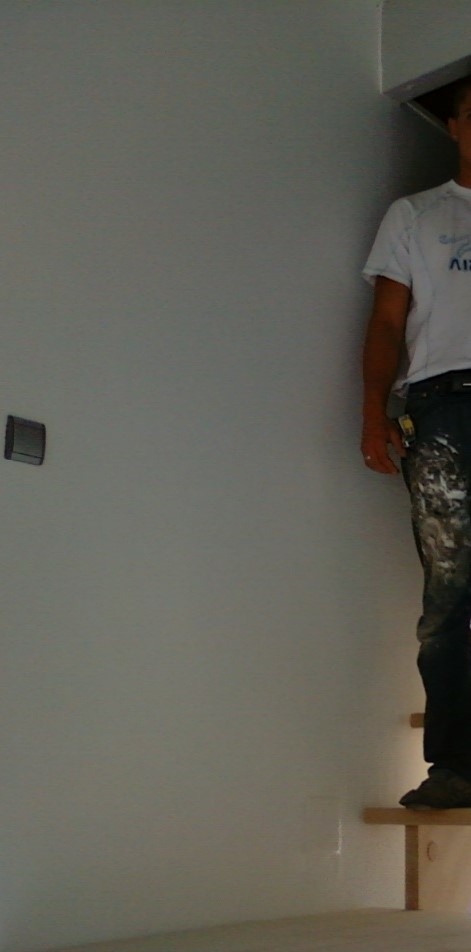

La réalisation terminée, j'ai été sur le chantier avec un collègue et là gros problème d'échappée ( La poutre à l'arrivée à hauteur du visage!!)
Sur le relevé de mesures cette poutre ne figurait pas.
La volée d'arrivée a dû être refaite, la marche 7 a été élargie en palier ensuite j'ai divisé la hauteur restante avec une hauteur de moins ( les dernières hauteurs de marches font 230 pour cette partie.)

Au cours de la première réalisation, j'avais évité la fenêtre.

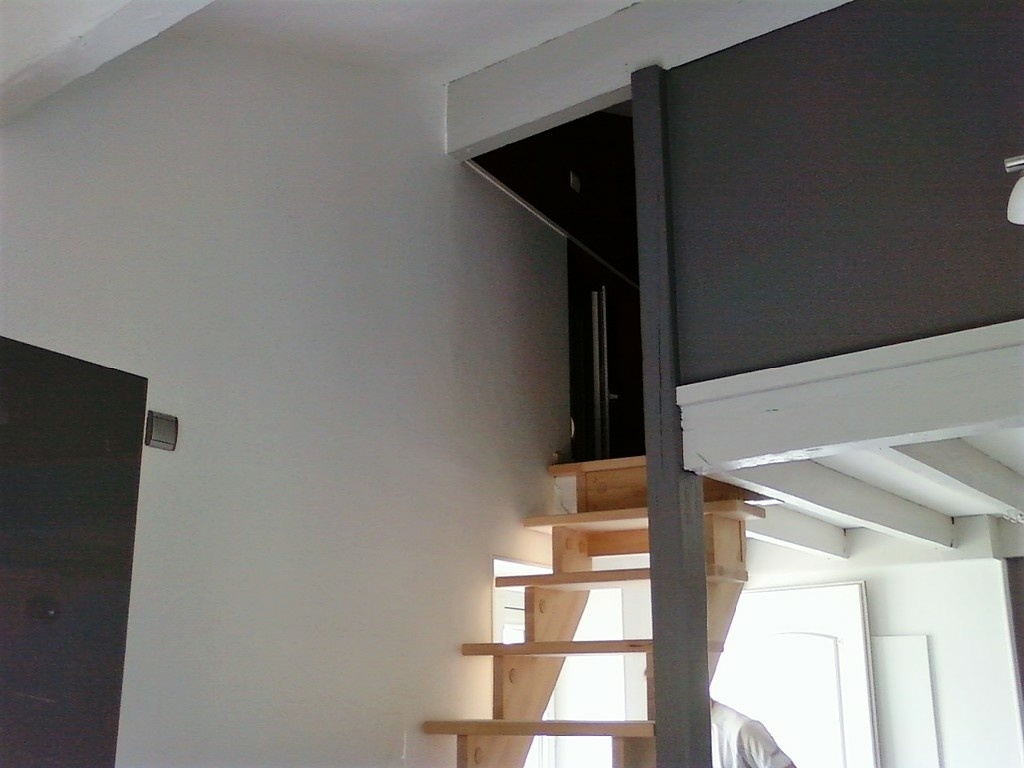

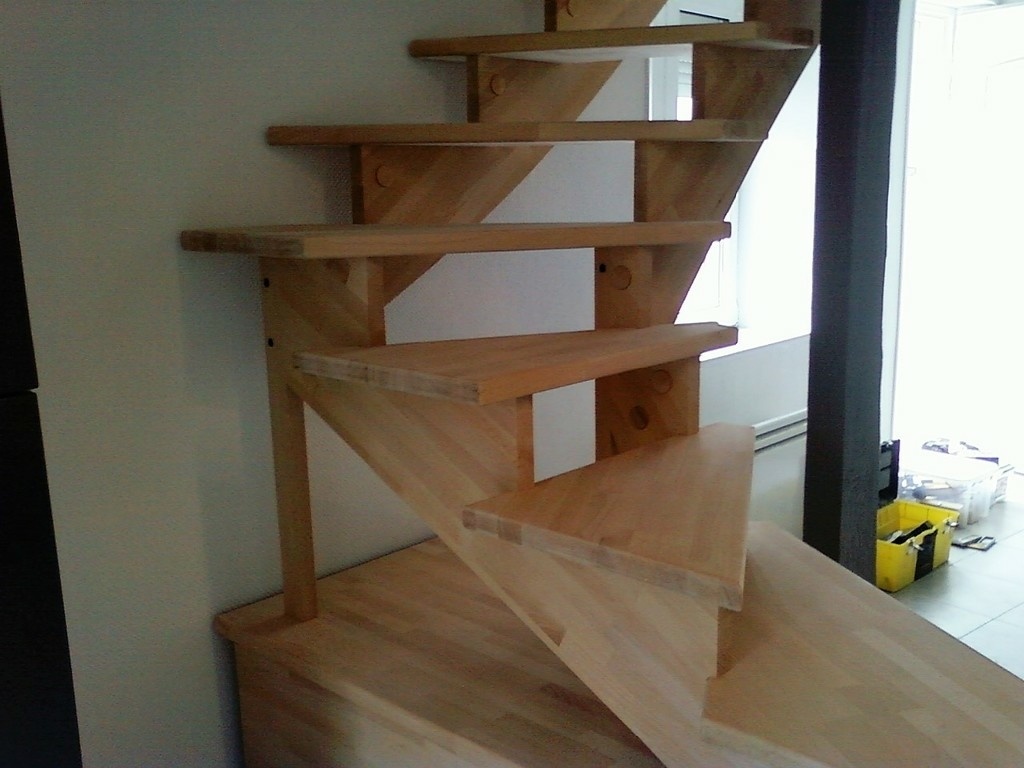

Dans la solution définitive l’escalier passe devant la fenêtre, mais l'ébrasement de celle-ci est tout de même suffisant pour une ouverture correcte.

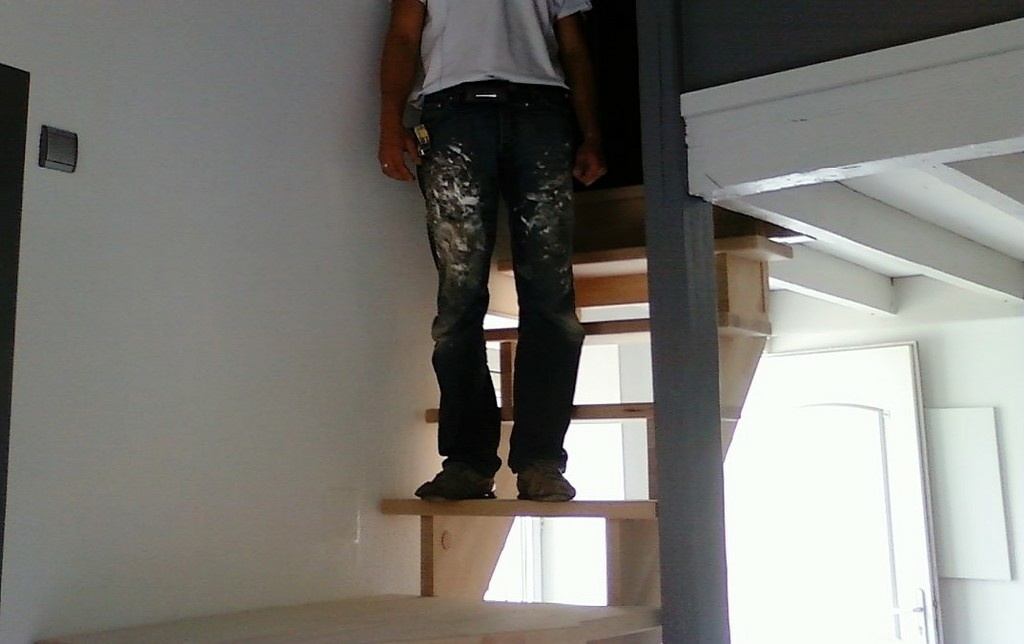

L'échappée est encore limite mais acceptable ( le collègue mesure 1 m 90 )

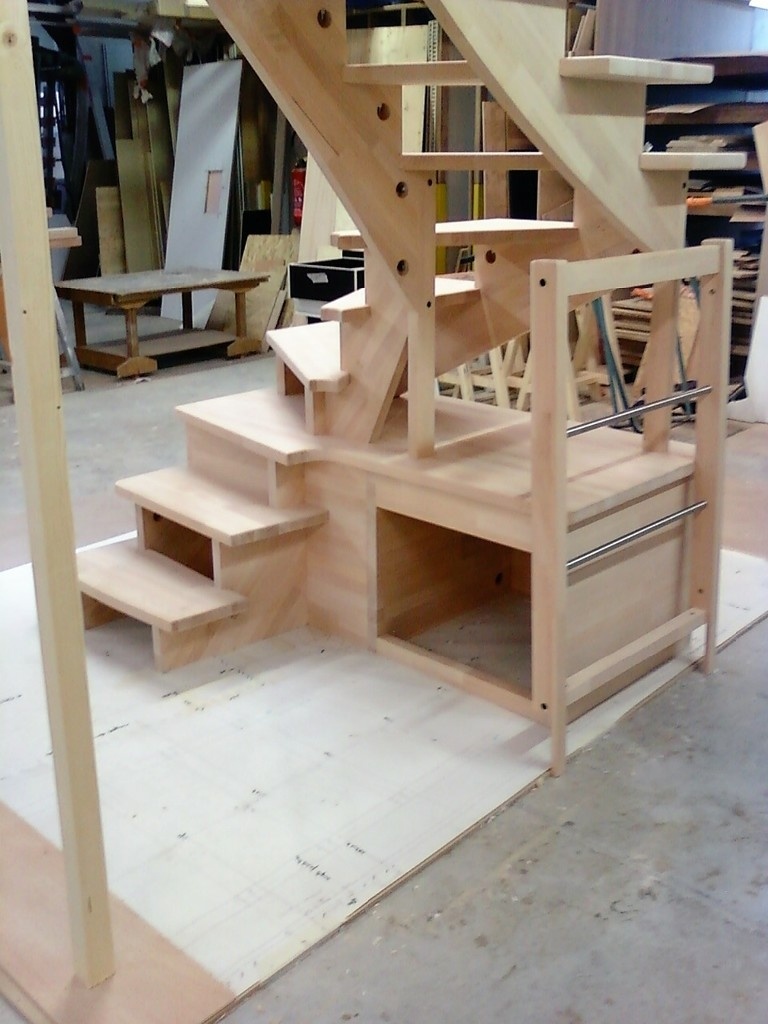

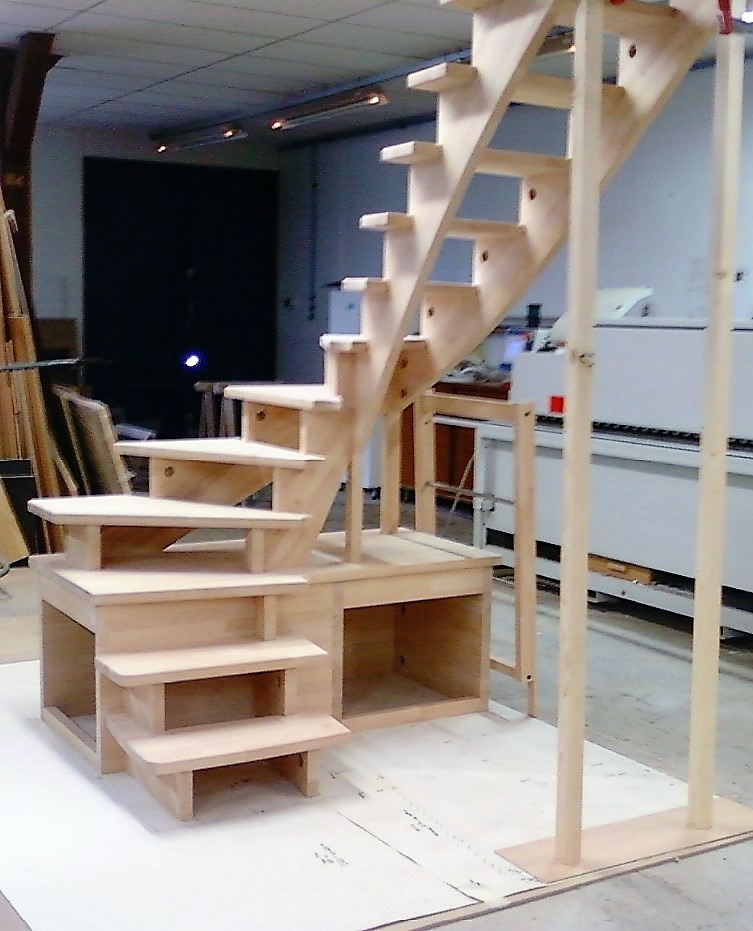

Vue d'ensemble avec la volée d'arrivée qu’il a fallu remplacer.

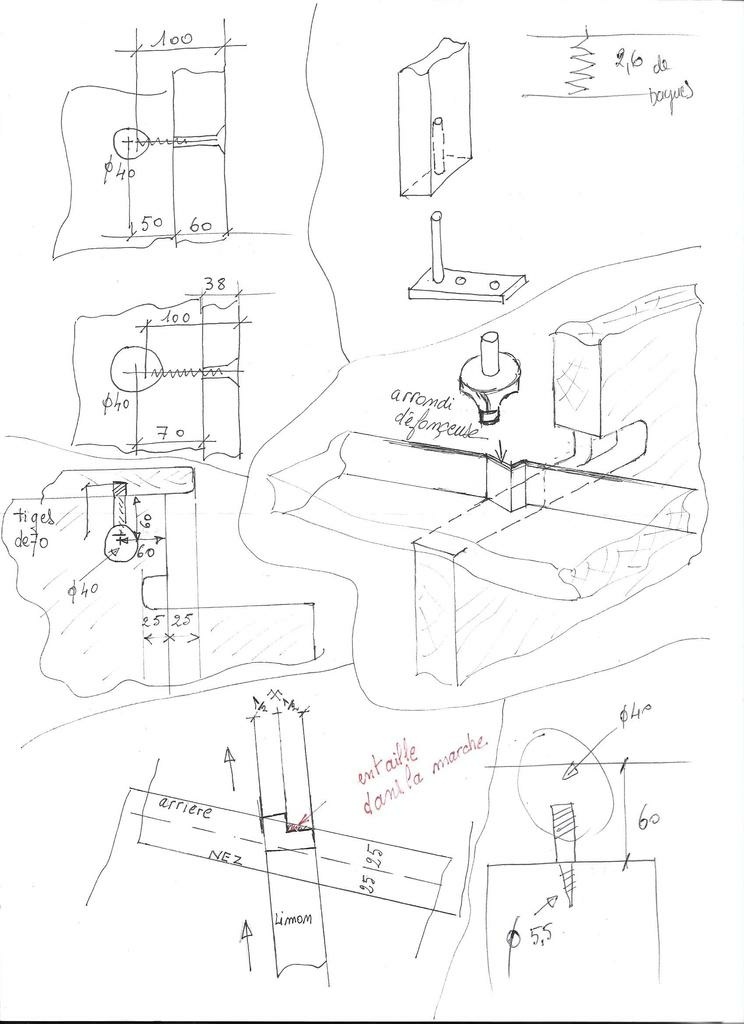

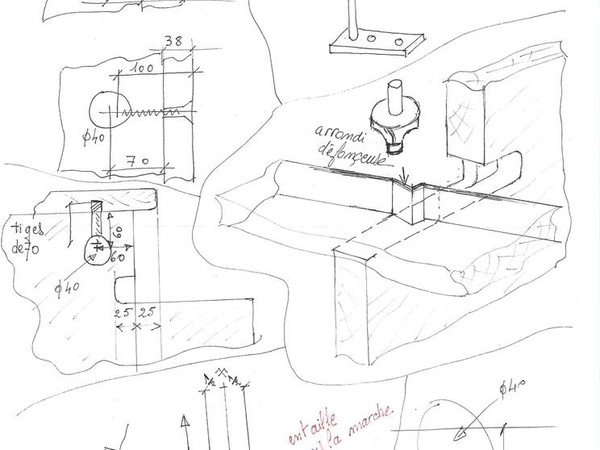

Méthodes d'assemblages et d'entaillage.
Ainsi j'ai pu réaliser tout l'entaillage à la défonceuse sans aucune retouche manuelle.

Mis à jour

Discussions

kaj  a publié la création "Escalier pour un petit duplex".
il y a 7 ans
woodworker710

T'as dû sacrément te creuser la tête pour adapter ton escalier. belle réalisation

stefchrys

beau travail, comment as tu fixé les marches?

kaj
( Modifié )

stefchrys avec des inserts de ce type sous mes marches, des tiges filetées avec chapelles dans les limons.

stefchrys

merci kajmed

sylvainlefrancomtois

ouahh t as du en cogiter , genre escalier sympas à faire et finalement galère de bout en bout !!!
le gars qui a pris les cote tu l a engueulé j espère ??
mais bon au final si le client est content !! d ailleurs au final il est très sympas ce petit escalier

kaj
( Modifié )

Un supérieur c'est difficile!

sylvainlefrancomtois

oui c est vrais !!! il a fait son mea culpa quand même le chef ????

kaj
( Modifié )

Disons que je n'ai eu aucune réflexion pour la suite.
Les escaliers suivants j'ai relevé les mesures
Et comme tu dis le principal c'est que le client soit content !

woodworker710

Comme quoi on est jamais aussi bien servi que par soi même, moi j'aurais bouillon

sylvainlefrancomtois

ben oui !!!!!!!!!!!

leboisetben
( Modifié )

Bonjour kaj. Suite à ton commentaire dans ma question je suis venu voir ton escalier. Déjà bravo pour le rattrapage vis à vis des premières mesures!
Pour voir si je comprends bien les entailles que tu as faites dans les limons et les marches. On est d'accord que les entailles de biais dans les marches c'est uniquement pour les marches balancées ? Les marches droites n'ont pas d'entailles, elles s'insèrent juste dans l'entaille des limons ? Et du coup pour rattraper l'arrondi de l'entaille des limons du à la fraise de défonceuse, tu fais un arrondi avec une fraise quart de rond sur les arrêtes des marches. Comme ça tu travailles tout à la défonceuse et pas besoin par exemple de travailler manuellement pour équarrir les entailles des limons? Est-ce que j'ai bien compris tes schémas ? Merci

kaj

Le but est effectivement de tout faire à la toupille et à la défonceuse aucune reprise manuelle. Ça évite les reprises en biais au ciseau. Les marches droites n'ont pas d'entaille seulement les limons.
