kaj

Escalier quartier tournant débillardé


Escalier exécuté en 1991.
Tout l'escalier est en massif.
Traçage et fabrication traditionnels. (Pas d'informatique!)

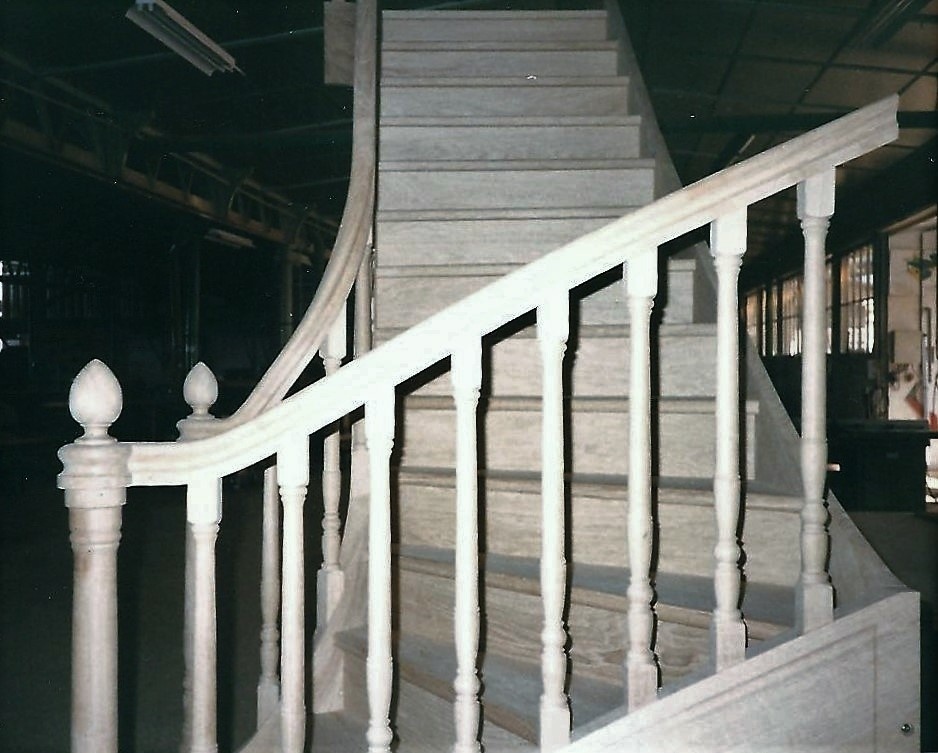

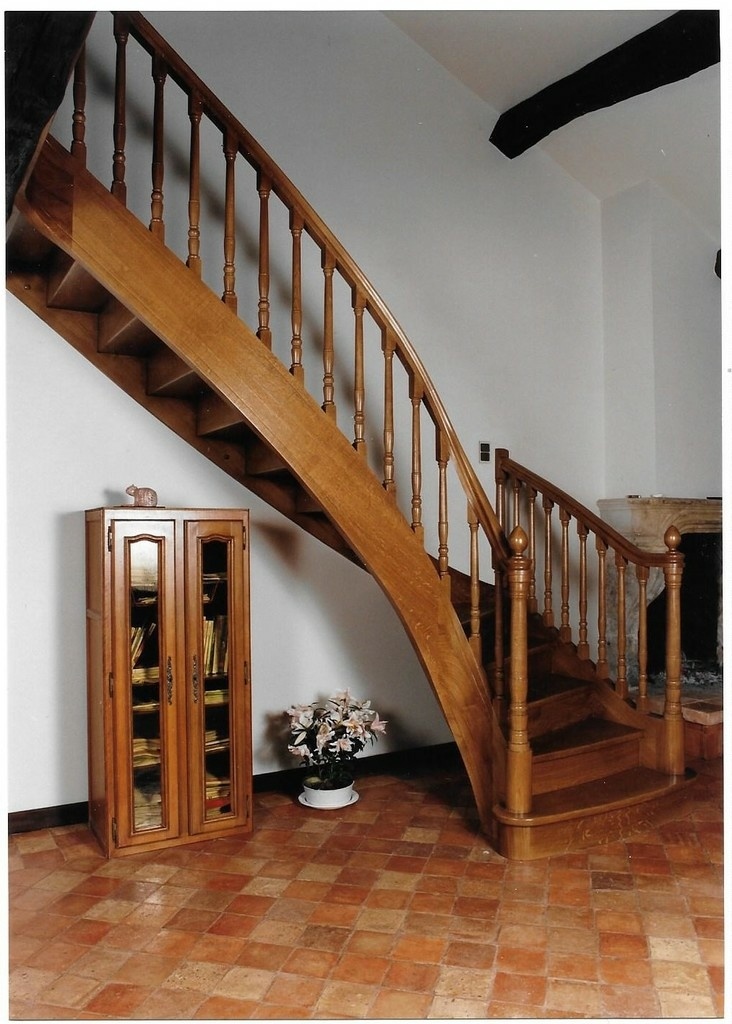

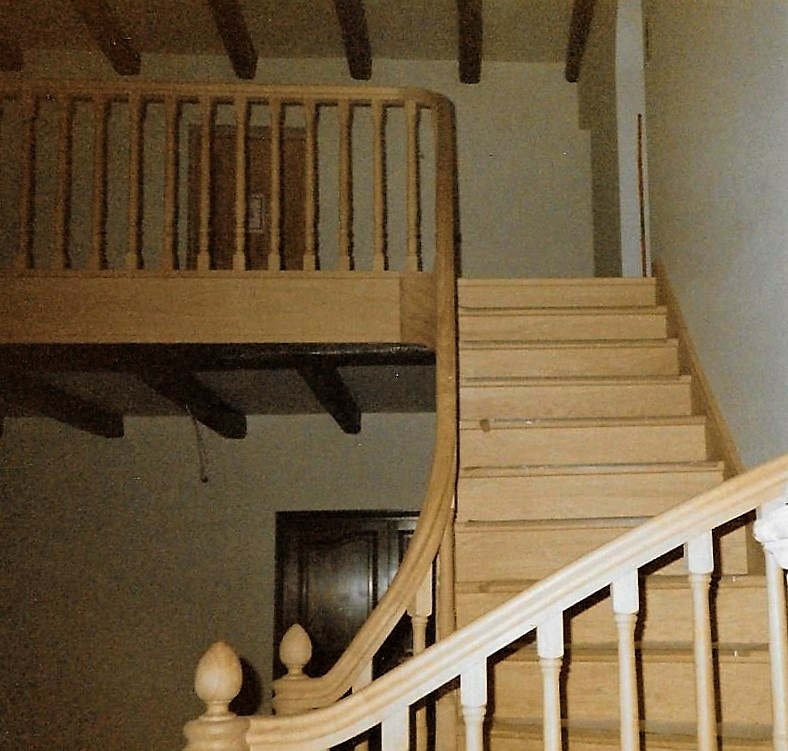

Vue d'ensemble

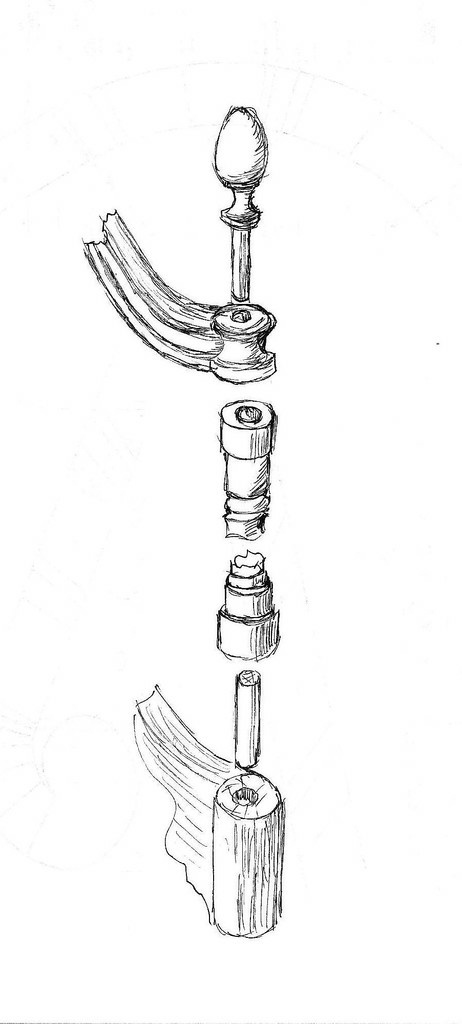

Méthode d'assemblage des volutes et des poteaux de départ.

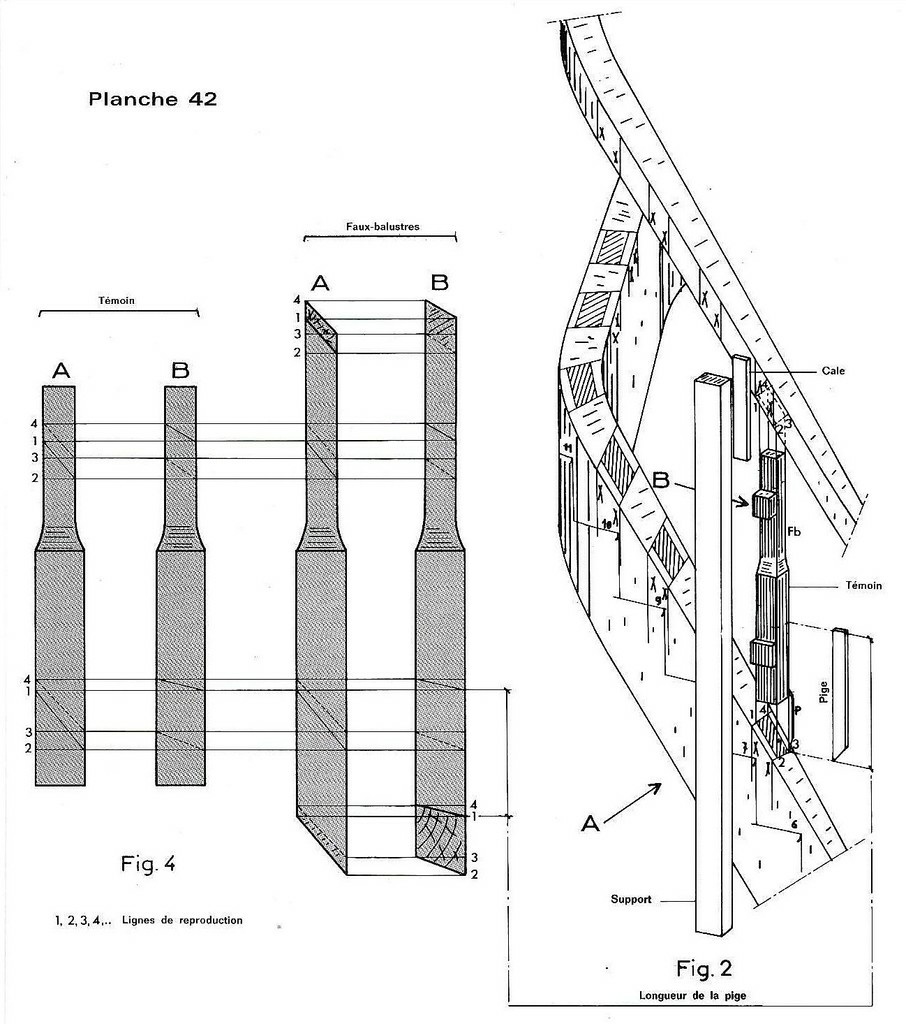

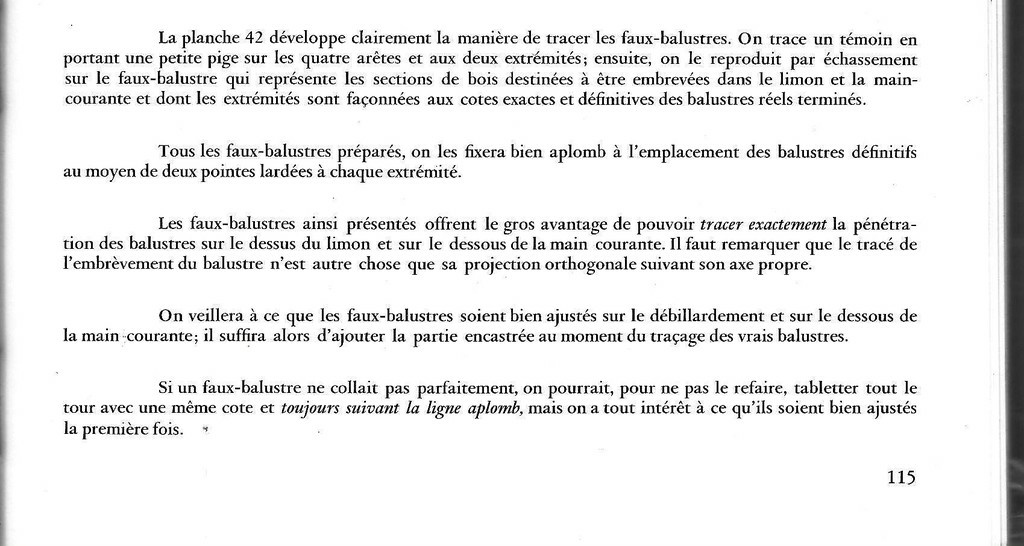

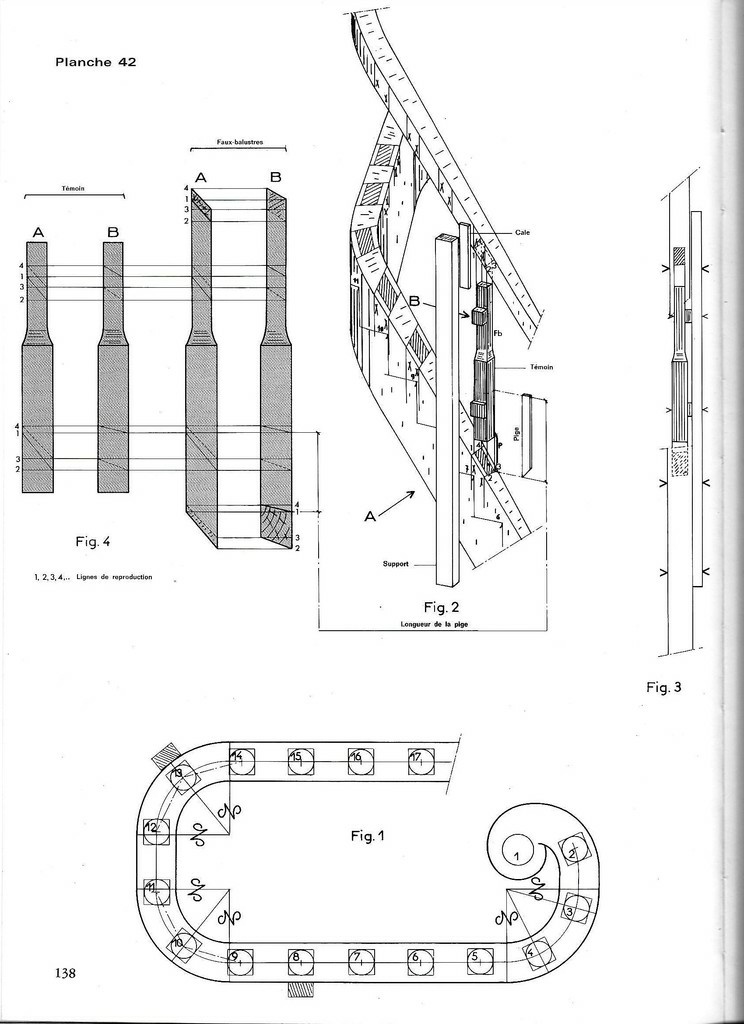

Méthode de traçage des balustres dans les parties débillardées suivant le livre: L'escalier en bois de Jean Martin

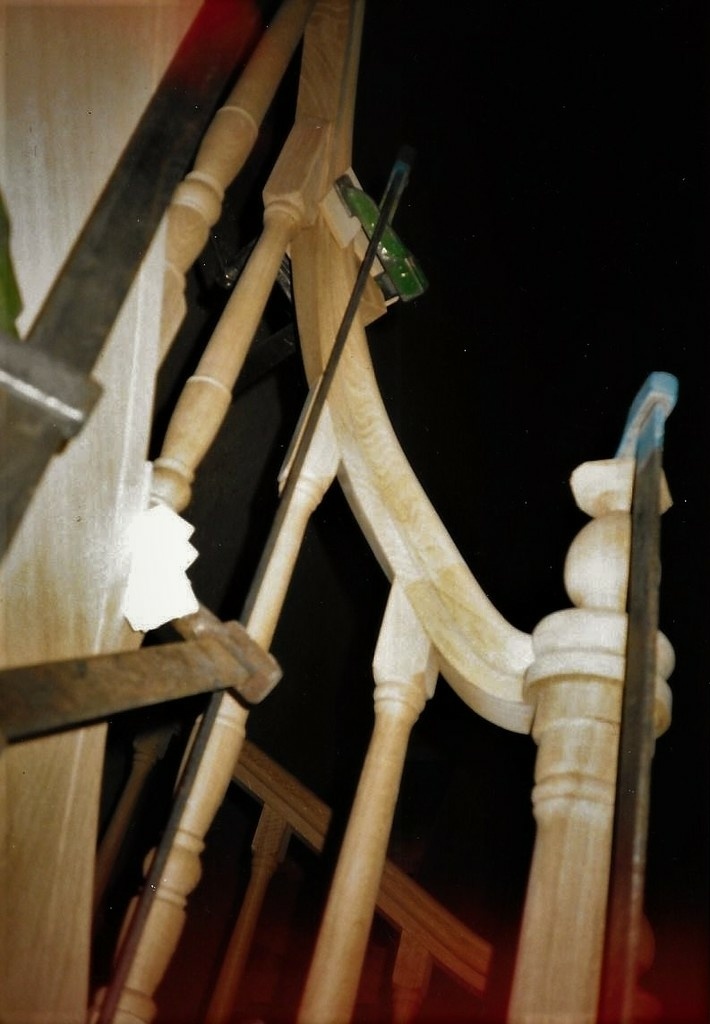

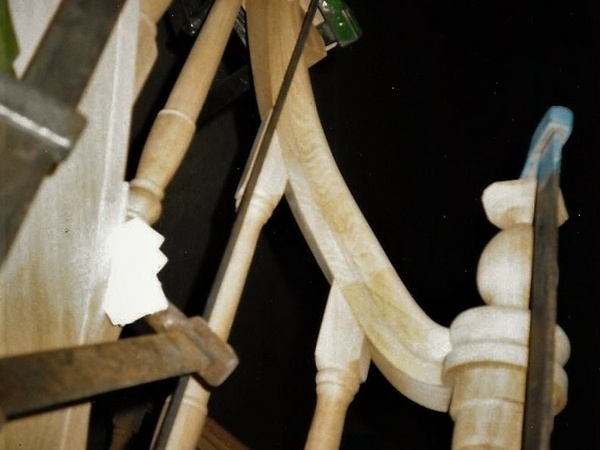

Collage de l'ensemble

Principe de collage des parties courbes

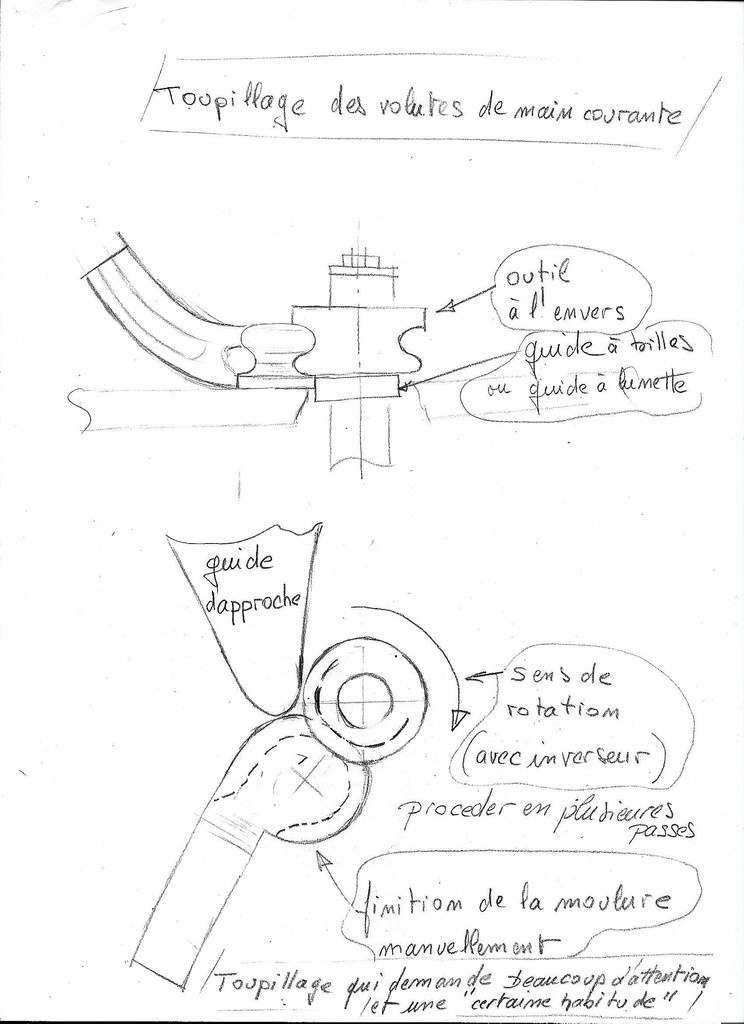

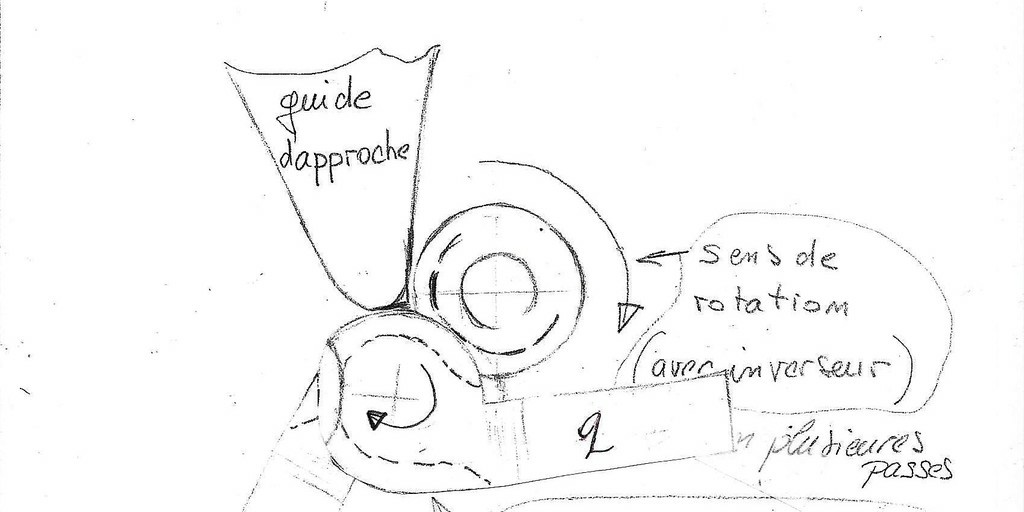

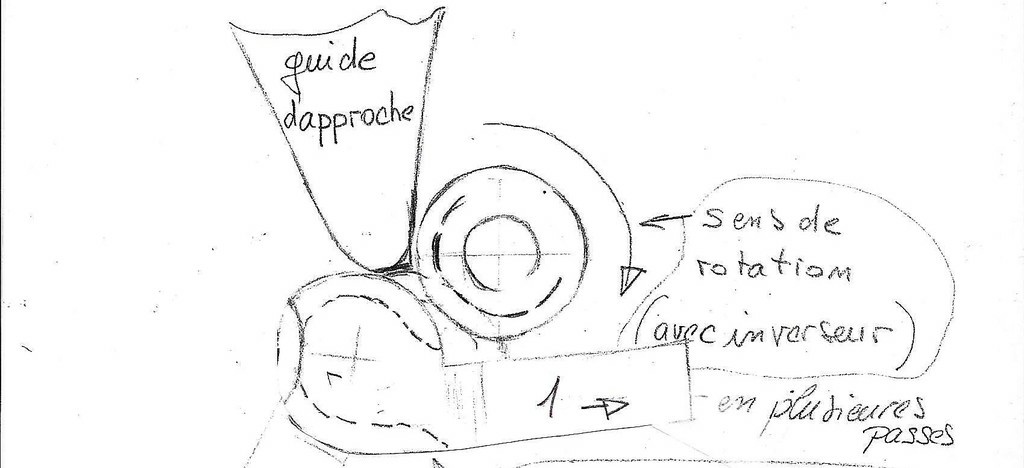

Principe de toupillage des volutes de mains courantes.

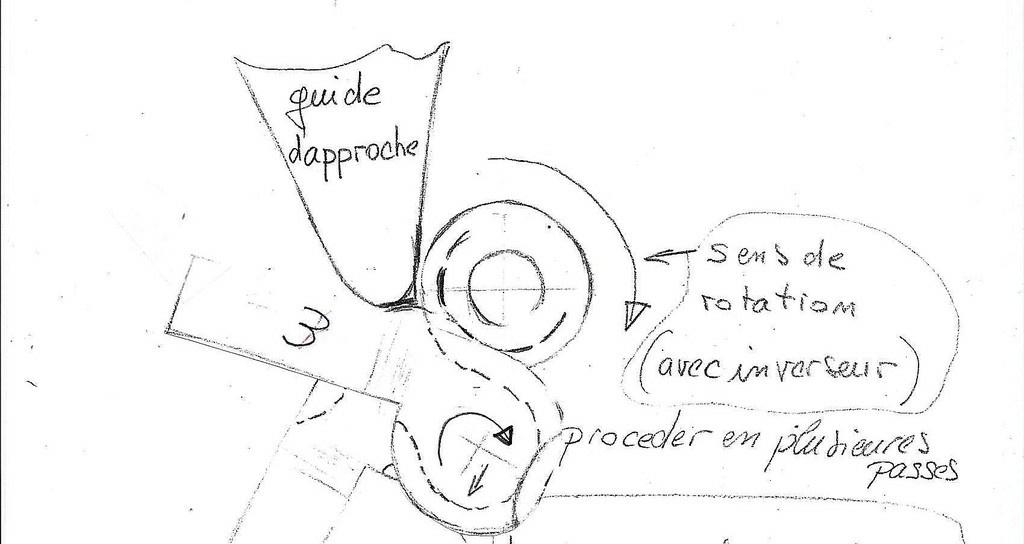

Toupillage qui demande beaucoup d'attention! (c'est chaud!)

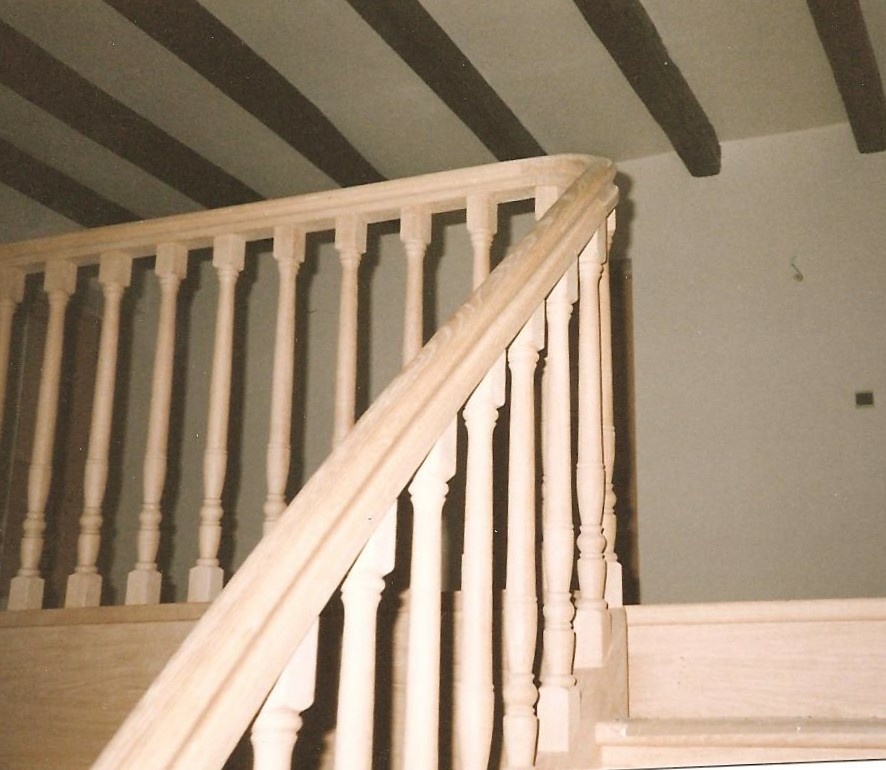

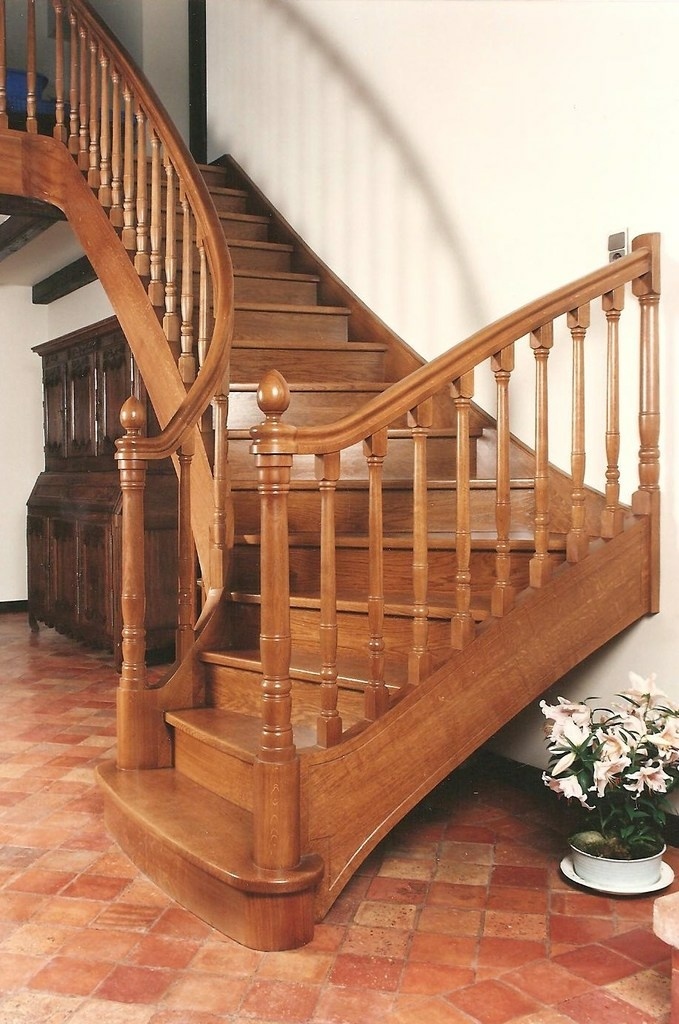

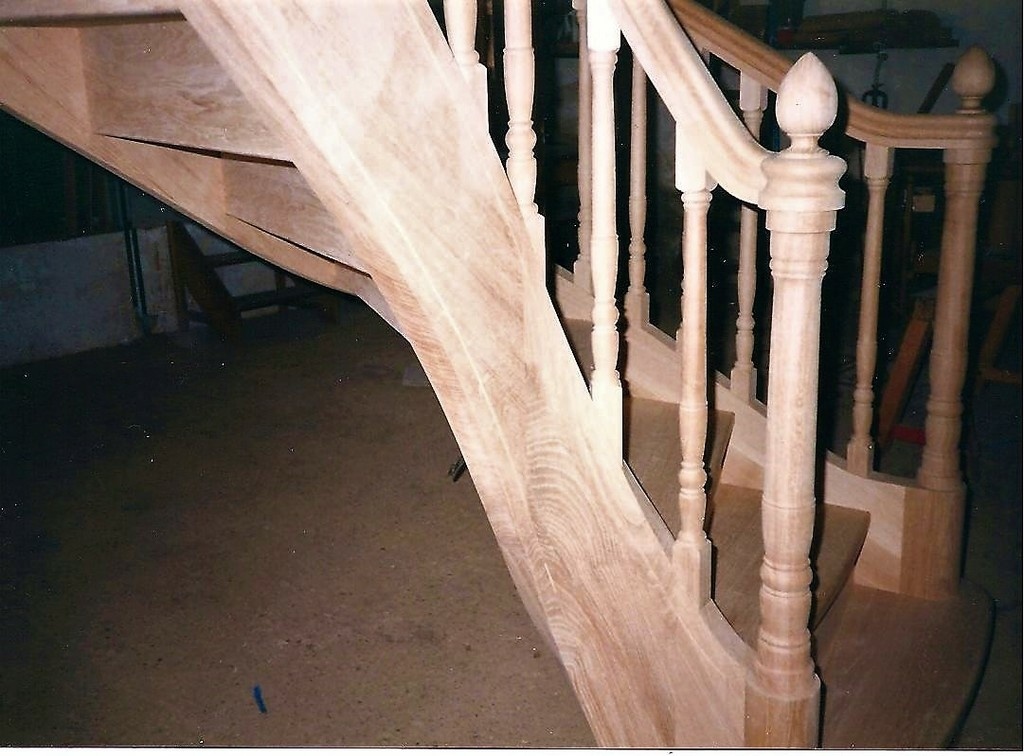

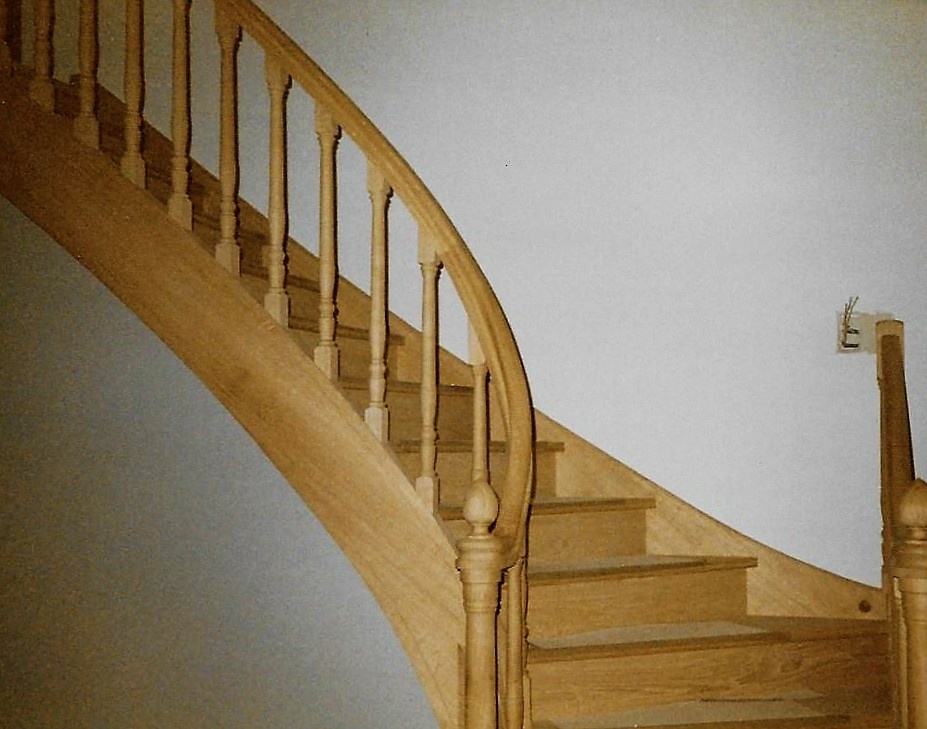

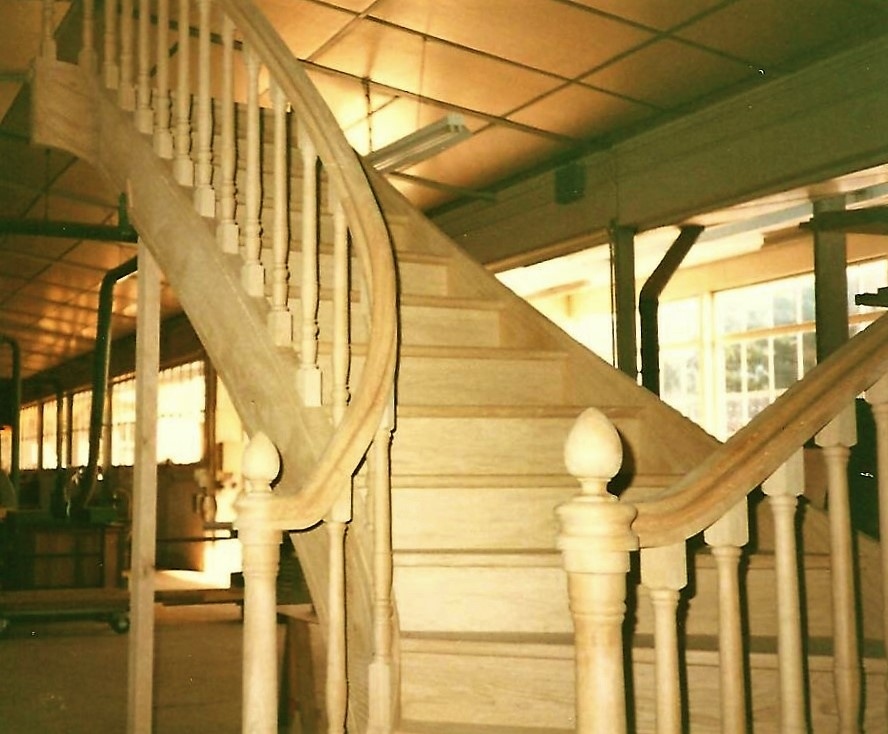

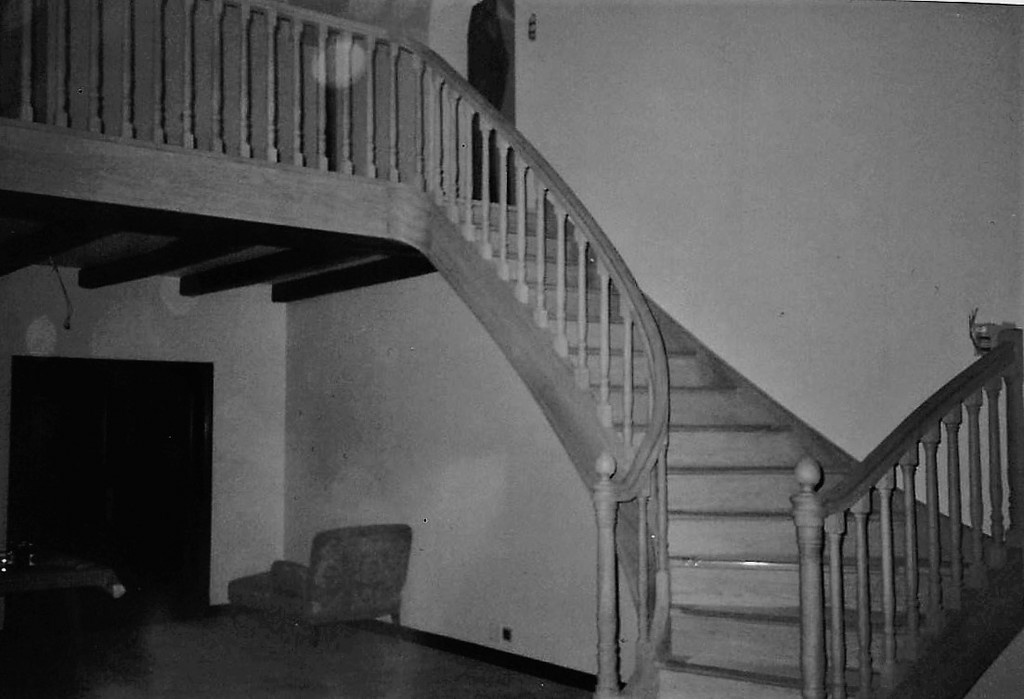

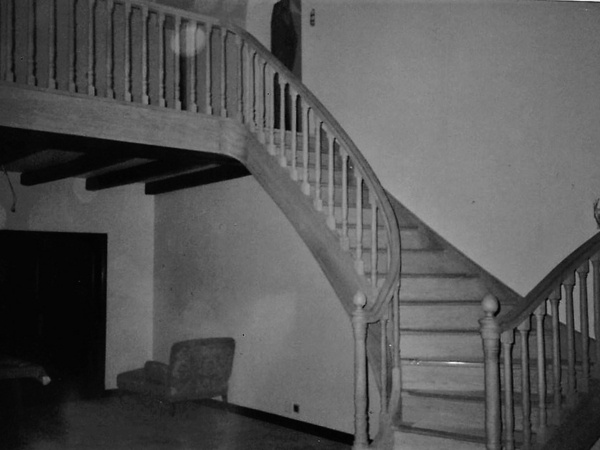

Autres vues d'ensemble

Mis à jour

Publications associées


Discussions

kaj  a publié la création "Escalier quartier tournant débillardé".
il y a 7 ans
Eddylfranchementcomtois
( Modifié )

Voilà voilà voilà, bon ben ya les pros, pis les autres.....superbe travail a tous points de vues 👌

darloc14

bravo,beau travail et belle finition

kaj

Merci, mais ne pas oublier : amateur veux dire celui ou celle qui aime et c'est très bien aussi !

sylvainlefrancomtois
( Modifié )

hello kajmed encore un bel ouvrage traditionnel , qui figurera en bonne place dans le traité si tu permet !!!
pour les candides , les faux balustres s assemblent à vif sans tenons ni mortaises , il ne faut pas oublier que dans le débillardé les "arasement sont gauches .

niconathy
( Modifié )

Bon ben, je vais enlever mon logo pro moi.
IL est magnifique. J'ai juste l'impression de me répéter.
Cela me rappelle la découpe des courbe du lustre de ma fille. Un grand moment de solitude.
Dans ton cas, IL y a la connaissance et le geste métier.
zeloko, si tu passes par là, tu peux nous mettre un bouton coup de cœur en "or" par exemple.

Eddylfranchementcomtois
( Modifié )

+1 avec niconathy pour le coup de coeur or

kaj
( Modifié )

sylvainlefrancomtois c'est un honneur pour moi de voir mon travail figurer dans ton traité. Merci
niconathy garde ton logo et ton humour c'est parfait ! Merci

Niouniou
( Modifié )

Belle œuvre kajmed !
sylvainlefrancomtois je n'ai pas compris l'assemblage à vif...
Merci

sylvainlefrancomtois
( Modifié )

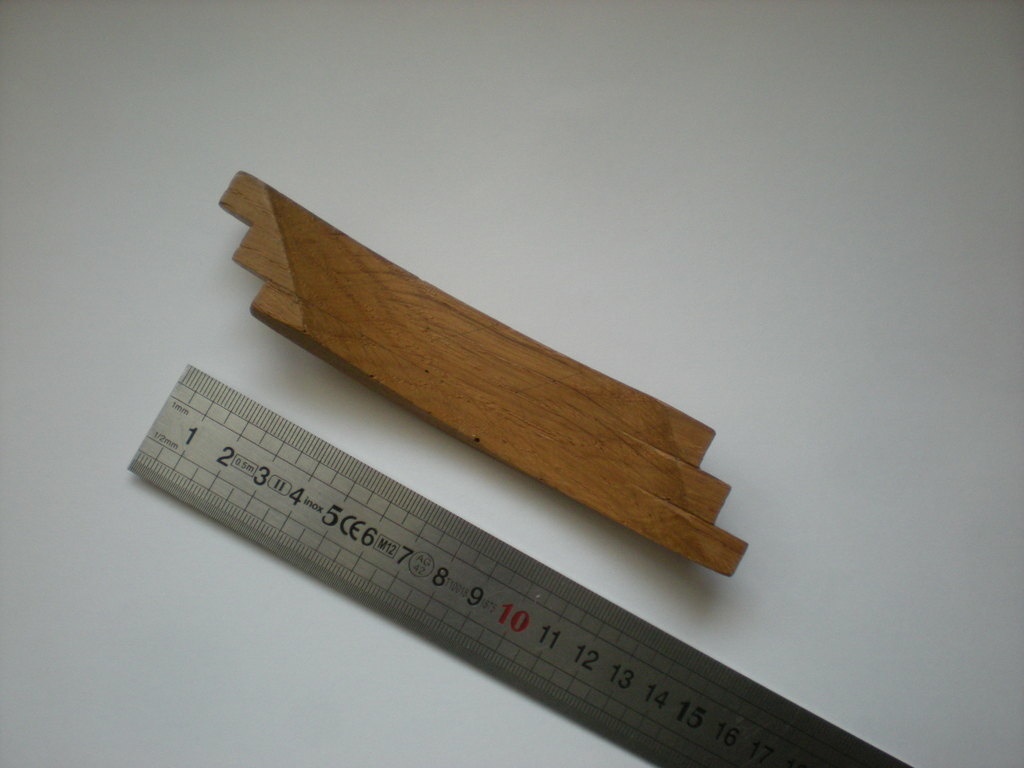

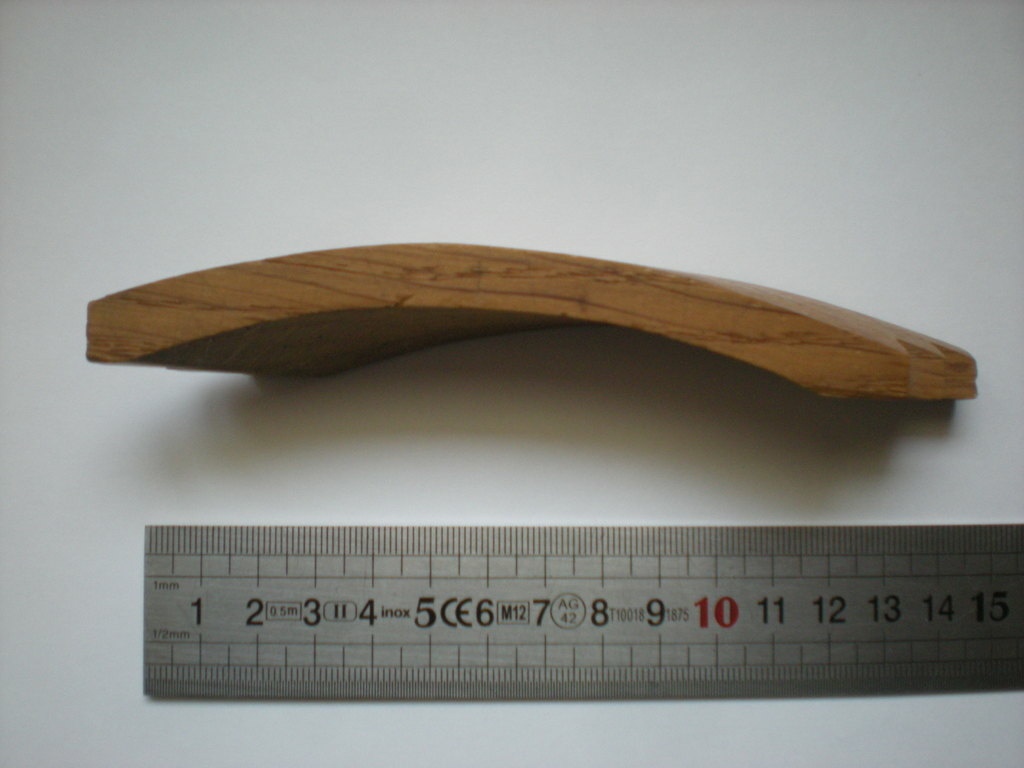

d accord avec kaj , niko encore une fois , fait un bout de bois débillardé et tout s éclairera !!!

sylvainlefrancomtois
( Modifié )

Niouniou les balustres d habitude s assemblent tenon et mortaise dans le limon et main courante ! , là il sont seulement entaillé à vif de leur section pour les monter .
voir les photos plus haut

Vic66

C'est magnifique, la technique et la mise en oeuvre m'impressionnent.
Bravo !

chênedinspiration

Je rejoins les autres le travail est impressionnant. Beaucoup de choses à maîtriser je pense pour en arriver là.

kaj
( Modifié )

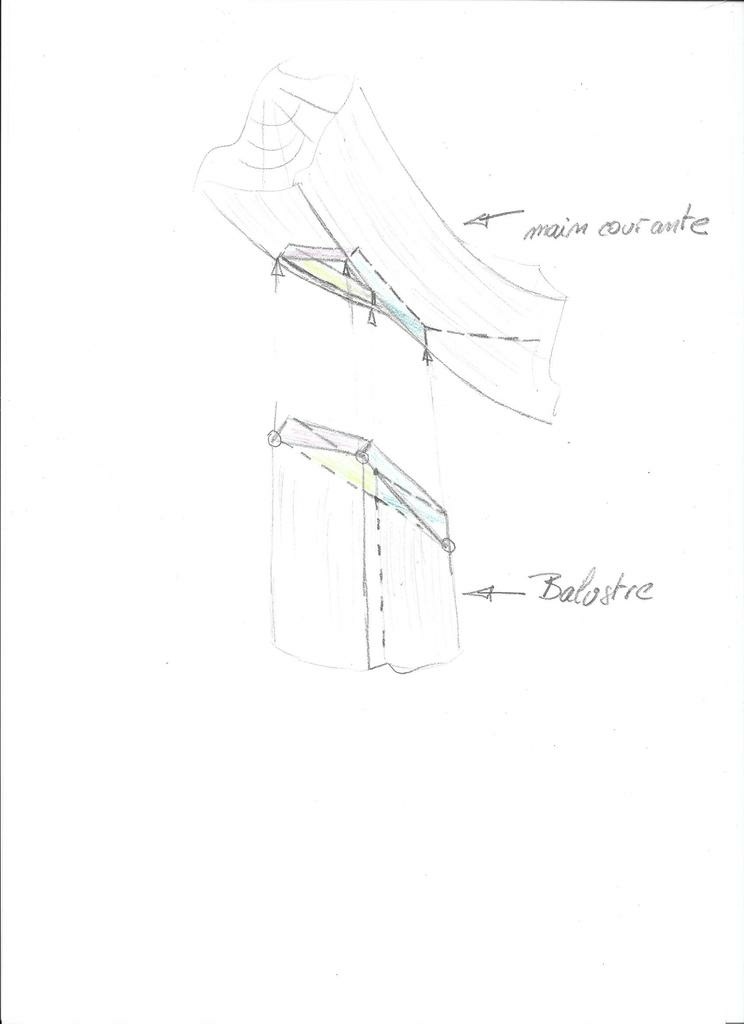

Encore merci à tous, Niouniou un petit croquis pour l'assemblage du balustre.

sylvainlefrancomtois
( Modifié )

petite précision , rien n empêche de pratiquer la méthode avec en plus tenon mortaise mais c est plus long ( les gros balustres rampant louis xiii par exemple sont assemblés de cette façon dans le debillardé )

foal

Etant ébéniste de formation, je suis admiratif de ton savoir- faire, c'est splendide,quelle merveille!

jeanco77

Le bouton "je suis jaloux" il existe pas non plus ? Parce que là, c'est dur !

Je vais dire ÉPATANT ! alors ...;)

fabien

et ben... chapeau bas l artiste un ouvrage qui demande beaucoup de maitrise et tu l as bravo
Fabien

sylvainlefrancomtois

petite question ?? tout les balustres de cet escalier sont "faux balustres" ou seulement dans les parties débillardées ?

kaj

Tous les balustres rampants sont entaillés sur toute la section du bois.
Les balustres du garde corps à l'étage sont à tenons mortaises.

seb974

Travail impressionnant, une pure merveille qui doit demander des connaissances et une maîtrise parfaite dans le travail du bois.

Un seul mot : Bravo !

amiducheval

Là, on est plus du tout dans le bricolage, c'est du grand art. J'adore, je reste bouche baie. Bravo à toi, et je me lève pour le faire.

Niouniou
( Modifié )

Je n'ai sans doute pas assez l'oeil mais je ne voyais pas sur les photos, sylvainlefrancomtois .
Merci kajmed pour le croquis. Mais ça veut dire que c'est simplement collé "plan" contre "plan" alors ?

kaj
( Modifié )

Niouniou Le balustre est encastré de 7 à 8 mm dans le limon et la main courante : la partie coloriée sur le croquis. Un faux balustre est coupé seulement pour tracer l'empreinte du balustre ensuite le vrai est augmenté en longueur de la profondeur de l'entaille.
Le traçage se fait en 3 étapes :1- traçage du témoin. 2- le faux balustre. 3- réalisation du définitif (suivant l'explication du livre de Jean Martin)

kaj
( Modifié )

Niouniou J'ai fait un zoom sur le dessin pour plus de lisibilité .

ecto1

très impressionnant ! chapeau.

kaj

Encore merci à tous de vos commentaires et coups de cœur.

Niouniou

Merci pour ton zoom!
