Metallibois

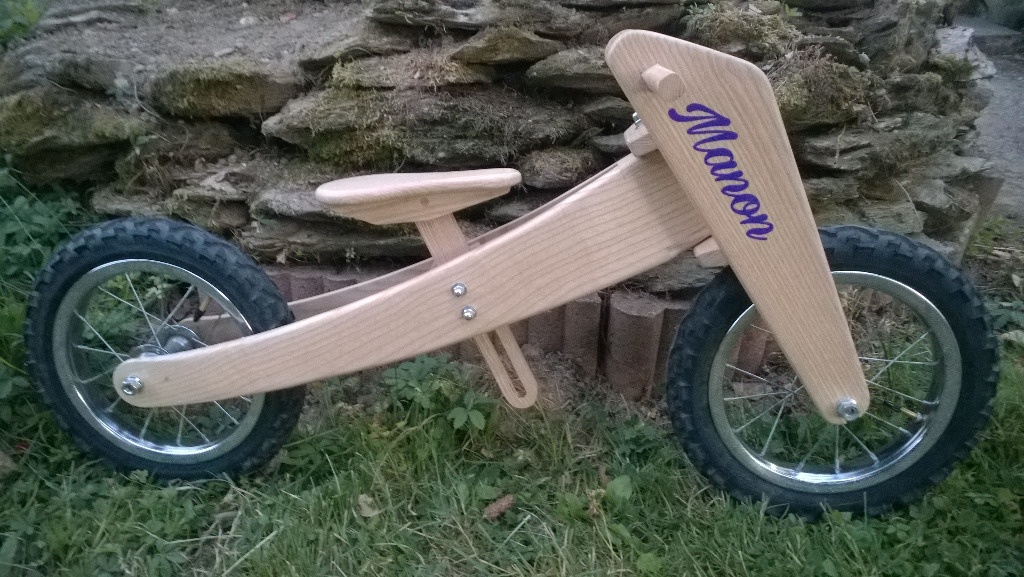

Draisienne en frêne


Pour ma première publication sur l'air du bois, je viens enrichir la collection de draisiennes existante ^^
Il s'agit de ma première 'vrai' réalisation en massif, qui va être offerte à ma nièce pour ses 1 ans.
Pour les plans, je me suis inspiré de ceux du site bonsangdebois....-une-draisienne.

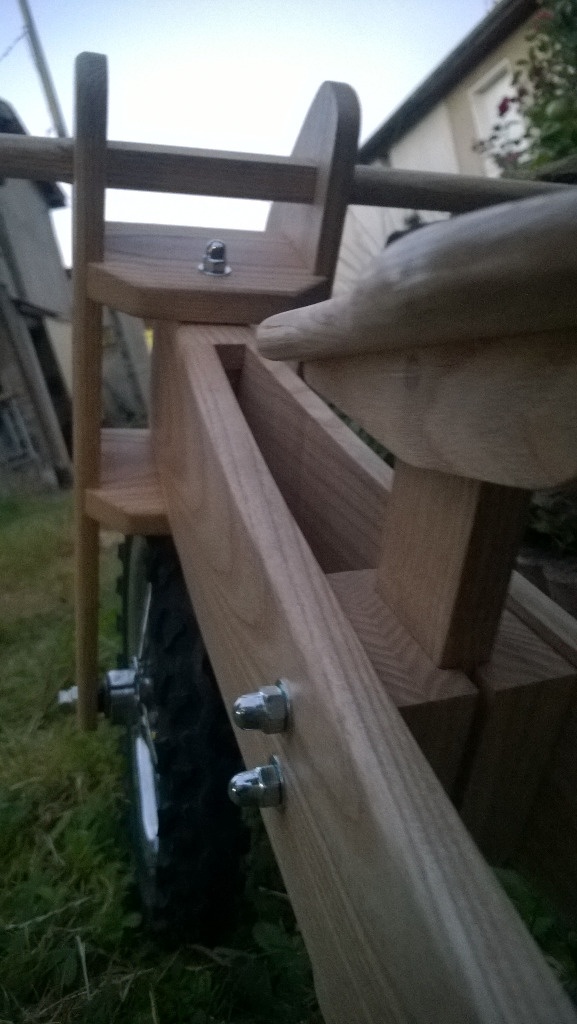

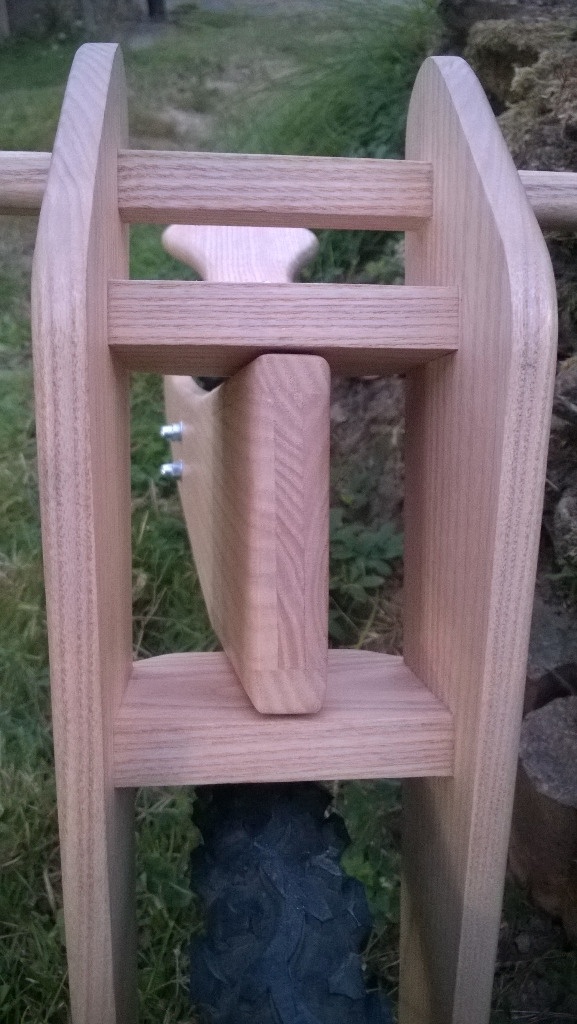

Pour le bois je suis partie d'une planche de frêne de 18mm, dans lequel les différentes pièces courbes ont été découpé grossièrement à la sauteuse puis la défonceuse a fait le reste avec un gabarit et une fraise à copier. La direction est montée sur deux roulements étanches (collé dans leurs logements à la PU, avec une encoche pour les faire sauter, au cas où...).
Le plus compliqué dans le projet... les roues de 12'(comme pas mal de personnes qui ont tenté l’expérience apparemment :D)! Donc pour les roues -> LBC.
Et enfin la finition a été réalisé en 8 couches de vernis satin appliquées au pistolet.
Et là je sais plus trop quoi dire :D donc si vous avez des questions n’hésitez pas!

Mis à jour

Publications associées


Discussions

Metallibois  a publié la création "Draisienne en frêne".
il y a 8 ans
cereus45

Une draisienne de compétition avec direction assistée ! Bravo elle est sympa

jeanco77

Vue la qualité du résultat, tu ne dois pas en être à ton premier travail manuel...
C'est très bien fait, et avec un souci du détail qui est bluffant.

On a hâte de voir la suite des projets.

Metallibois

Merci! Non en effet ce n'est pas mon 1er travail manuel, mais le 1er avec du vrai bois d'arbre ;)

Boris Beaulant

Superbe résultat pour un premier travail en bois d'arbre !

ecto1

Superbe bravo

Niouniou

Assemblages propres! Comment as-tu assemblé les deux longerons ? Tu as l'air d'avoir utilisé une 3ème pièce... tu as d'autres photos de pendant la fabrication ?

Metallibois

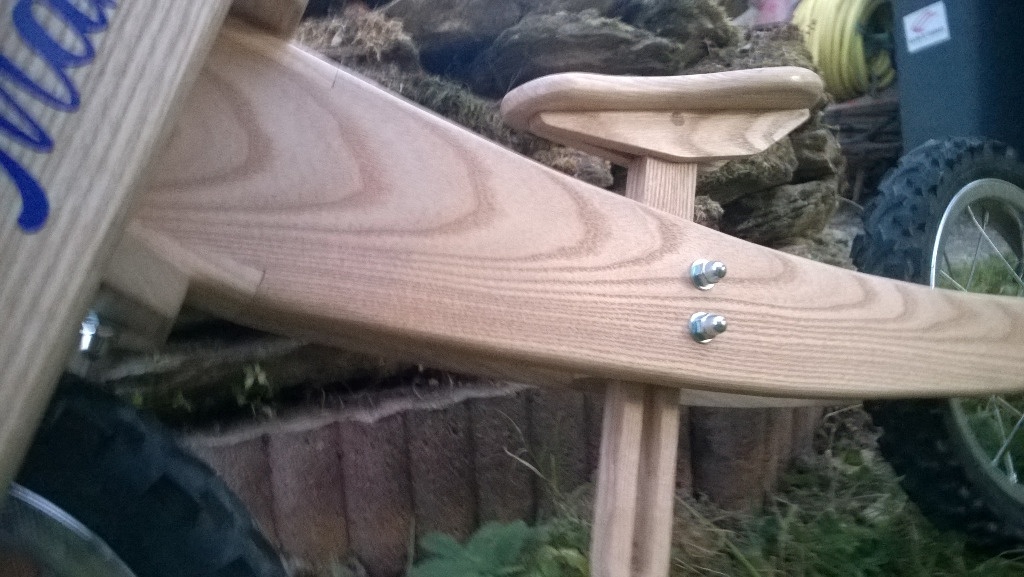

L'assemblage des deux longerons est réalisé par un collage 'à plat joint'. Les longerons ont été usiné de façon à obtenir le bon angle et une surface de collage importante (réalisé sur la dégau à l'aide d'une cale...).
Concernant la pièce intercalaire, elle a simplement pour rôle d'augmenter l'épaisseur de l'ensemble afin de pouvoir recevoir les roulements (de diamètre 14 de mémoire).
Je suis désolé mais je n'ai pas pris de photos pendant la réalisation... Promis pour la prochaine réalisation (qui est déjà en cours ;)!

ecto1
( Modifié )

Tu a déjà investi dans une dégauchiseuse ?

Metallibois

Investi est un bien grand mot ^^ j'ai acheter une vieille kity 635 que j'ai entièrement restauré. Quand on voit le prix des avivés... une rabo dégau est vite amortie (du moins sur une petite machine comme ça).

Niouniou

Merci pour ces détails! Et vivement la prochaine création!! (C'est quôôôaaa???)

Metallibois

De rien pour les infos! c'est le but de ce site :) Pour la suite il faudra attendre un peu, demain c'est direction la Bretagne pour les vacances!:D

ecto1

Vivement la suite car le départ promet

Peuch

Tip top, un petit bout vient d'arriver dans la famille, mais je gage qu'il ne va pas tarder à avoir une tricycle....bravo en tous cas
