Bonjour tout le monde,

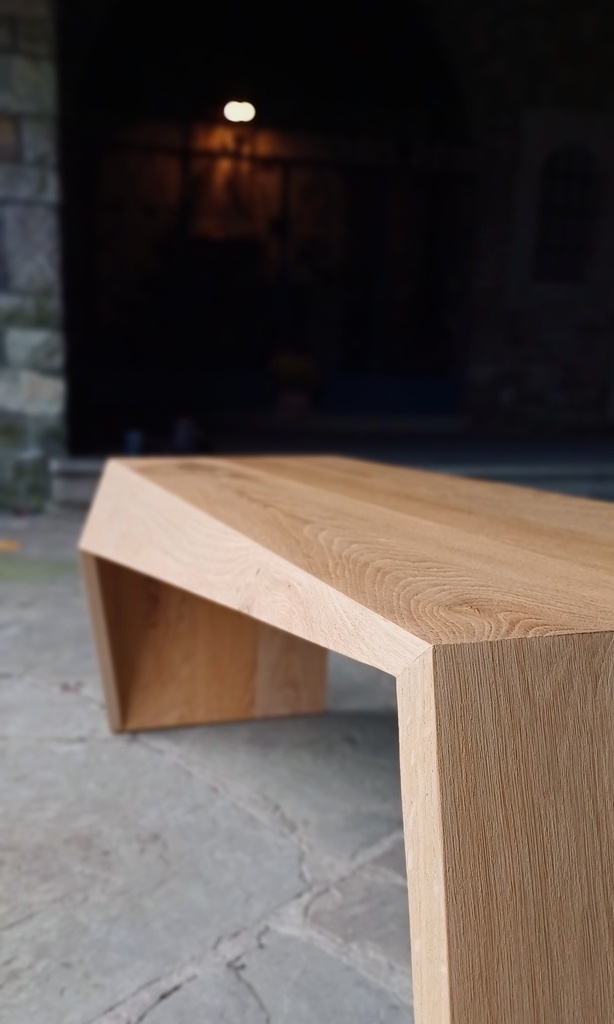

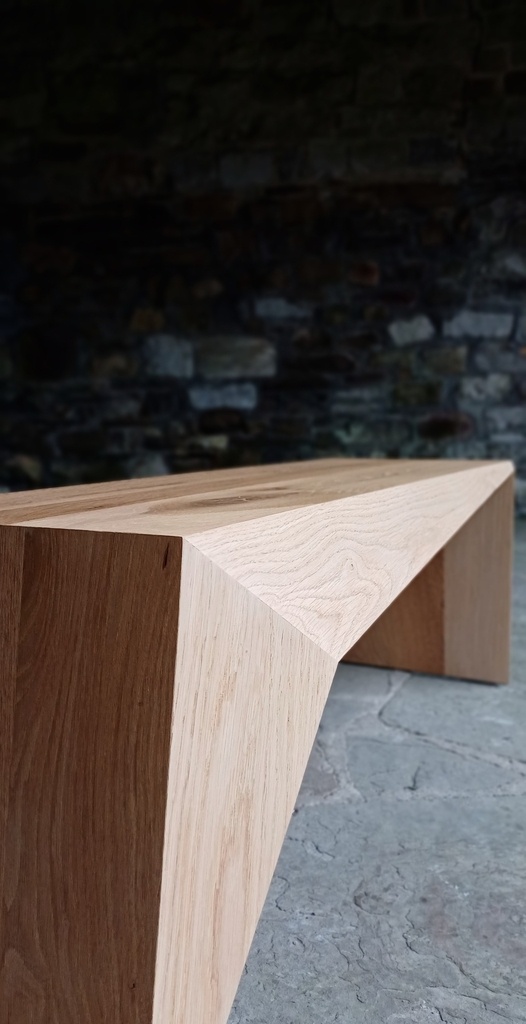

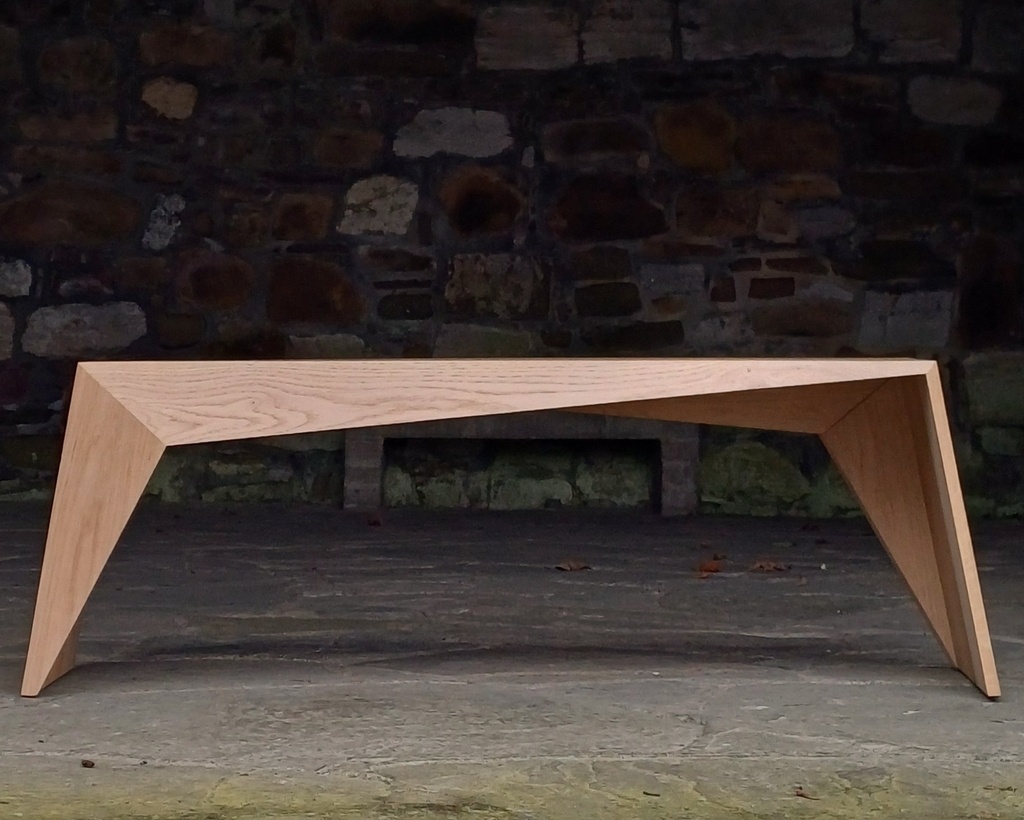

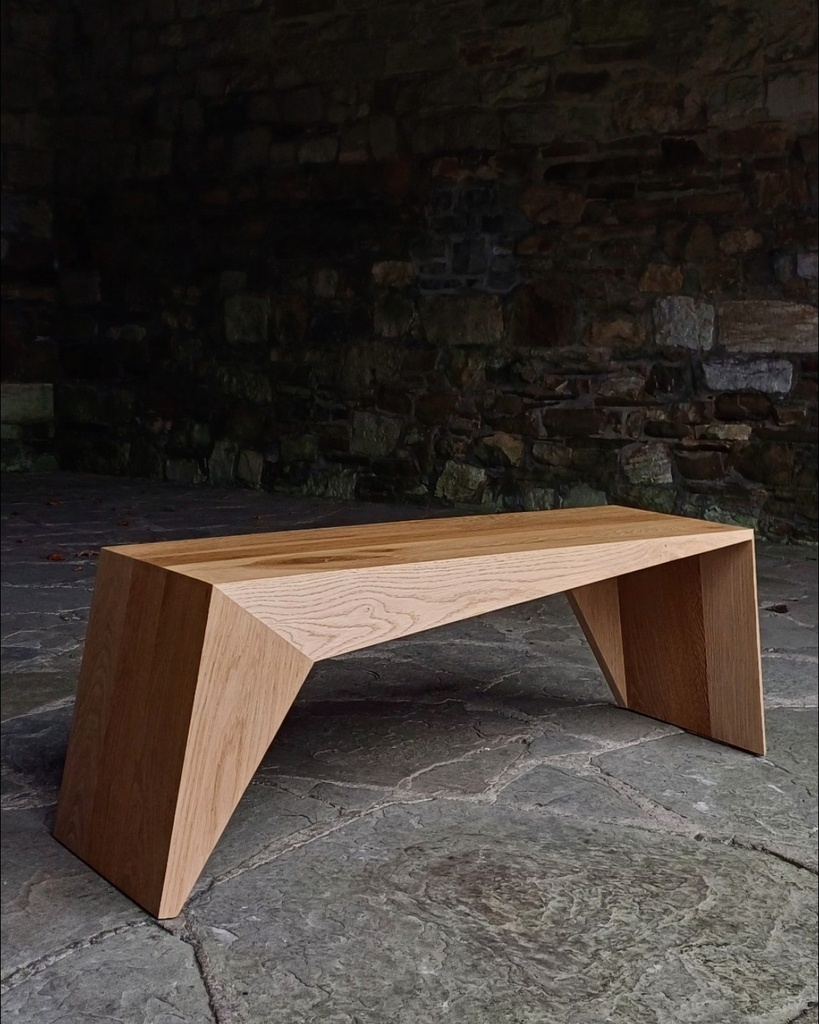

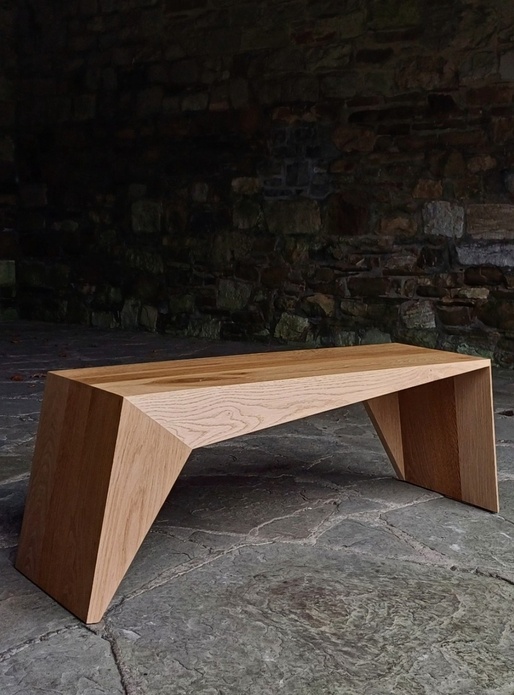

Voici un banc en chêne que j'ai fabriqué principalement à partir de deux planches d'étagères trouvées à la rue.
L'assise est renforcée par deux pièces en triangle. Le renfort est plus solide d'un côté que de l'autre mais son collègue de l'autre côté est en miroir.
Donc le soutien de l'assise se fait en diagonale sur sa longueur.
Les pieds sont collés à l'assise bois de bout contre bois de bout, donc l'assemblage est renforcé avec des fausses languettes.
Le reste est collé bois de fil contre bois de fil et est étonnamment rigide !

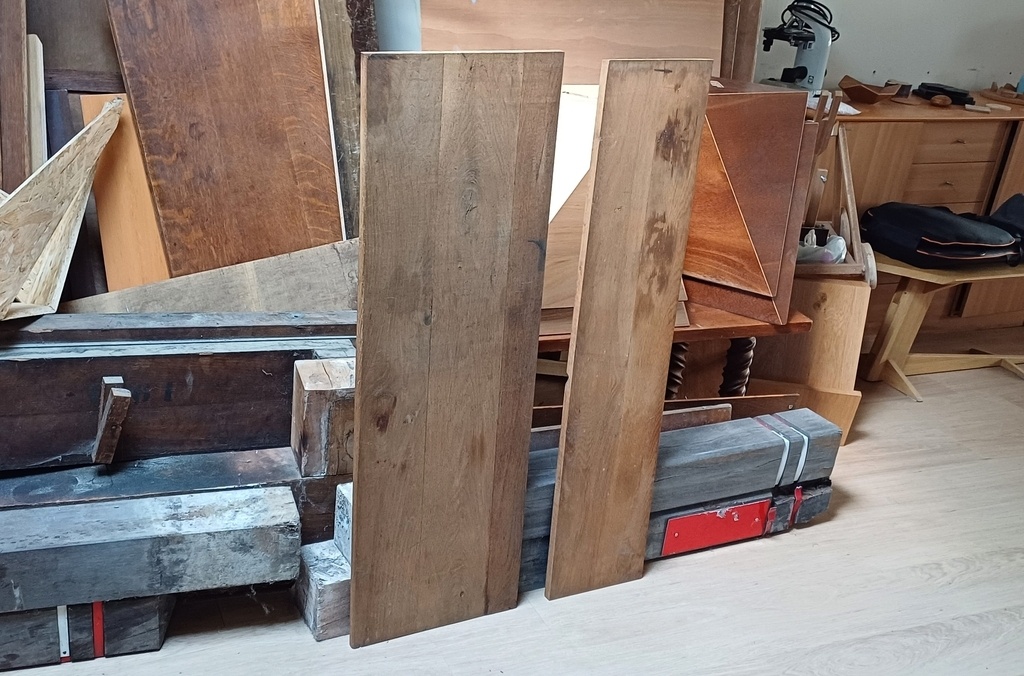

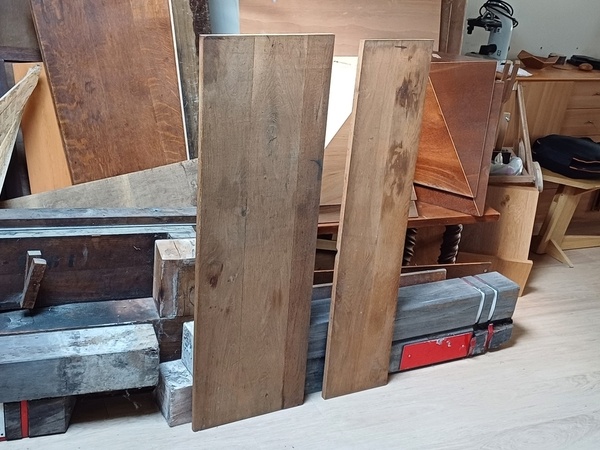

Les deux planches de départ :

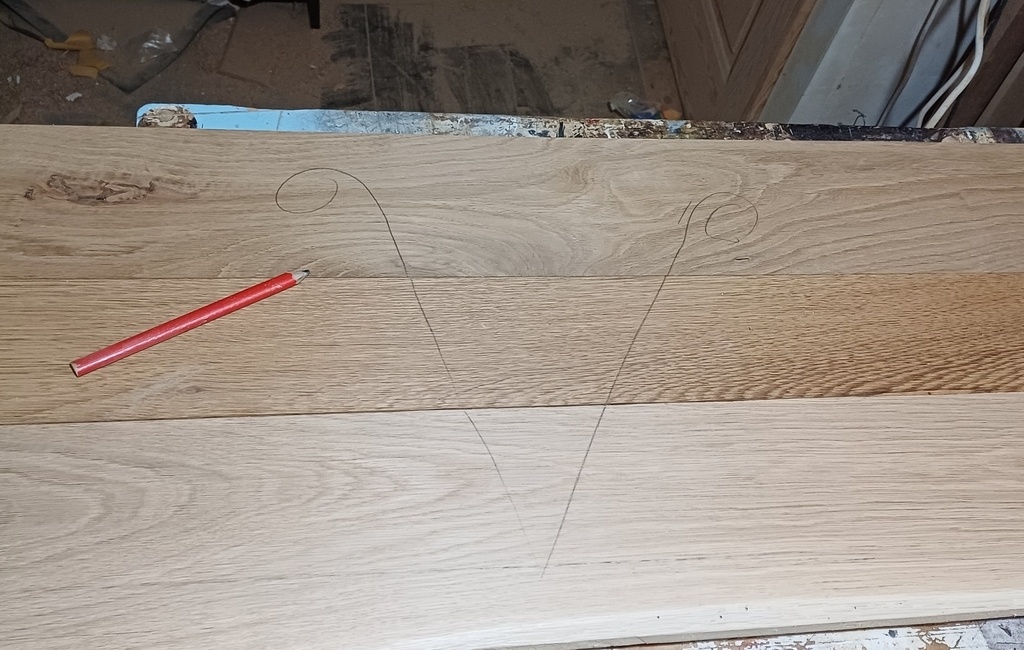

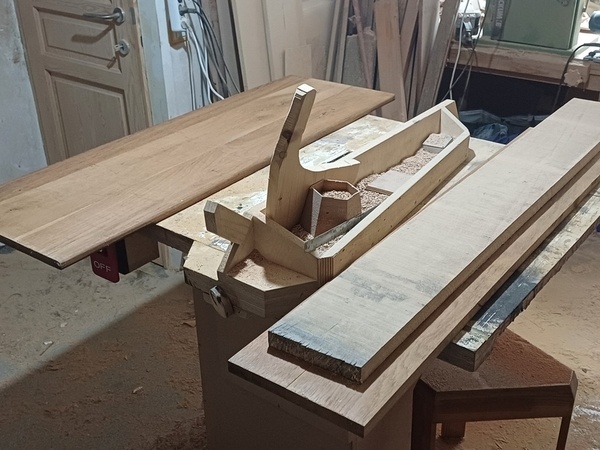

J'ai utilisé une planche de plus de mon stock de chêne (plein d'aubier donc je dois couper autour) :
J'ai redécoupé et raboté les planches, puis déligné les chants et préparé le collage :

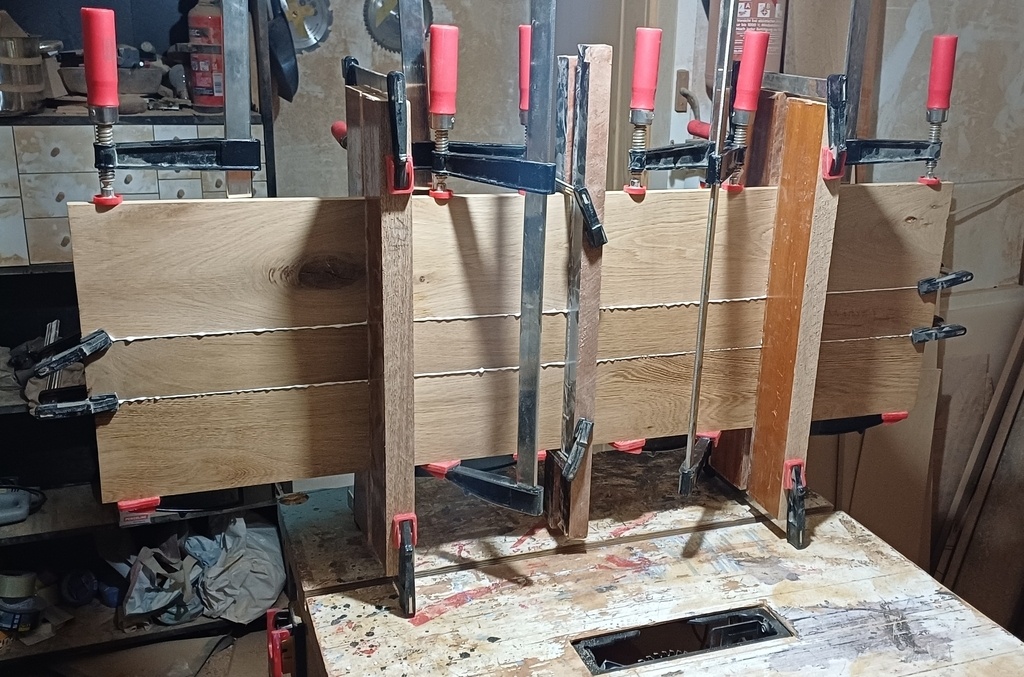

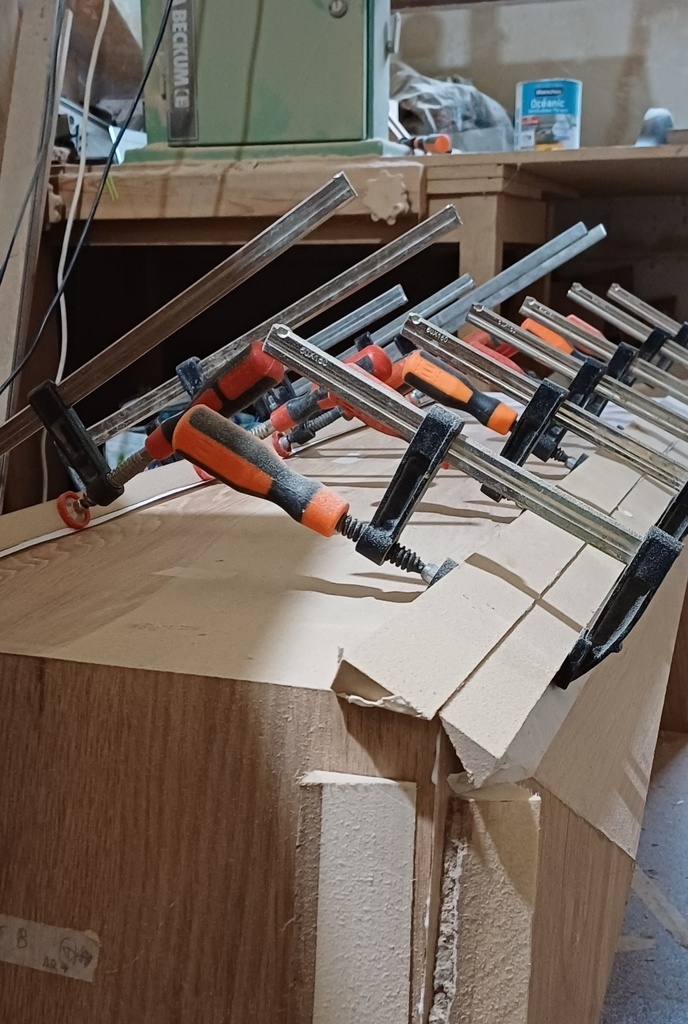

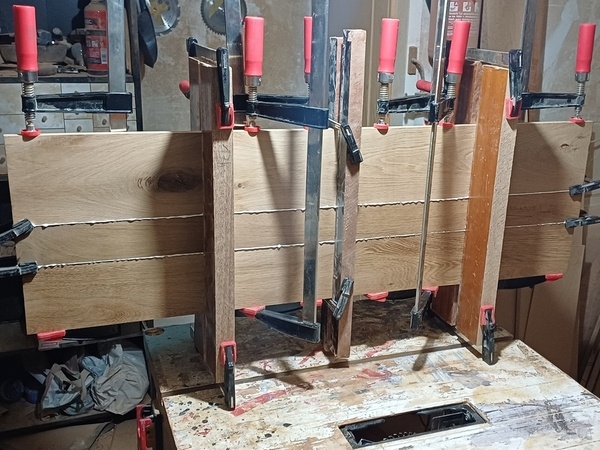

Collage de l'assise :

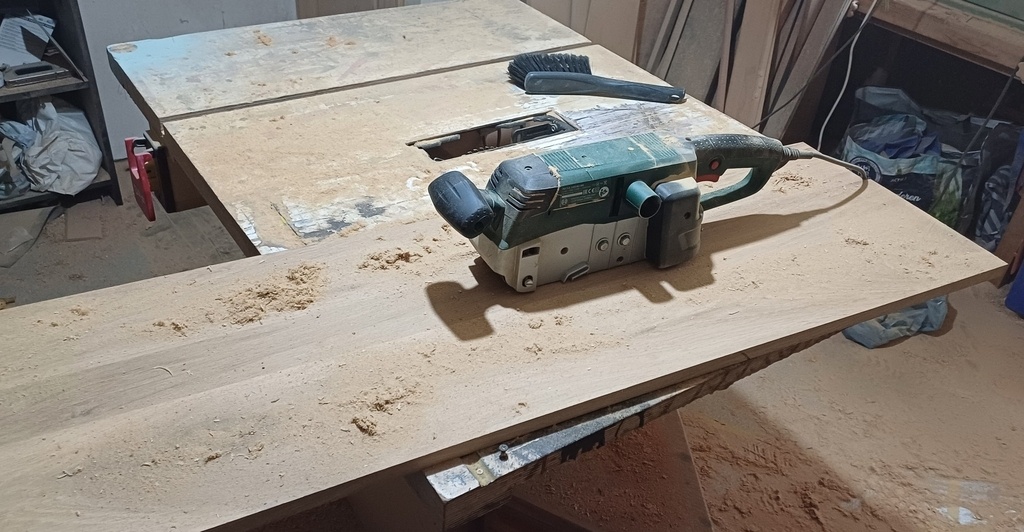

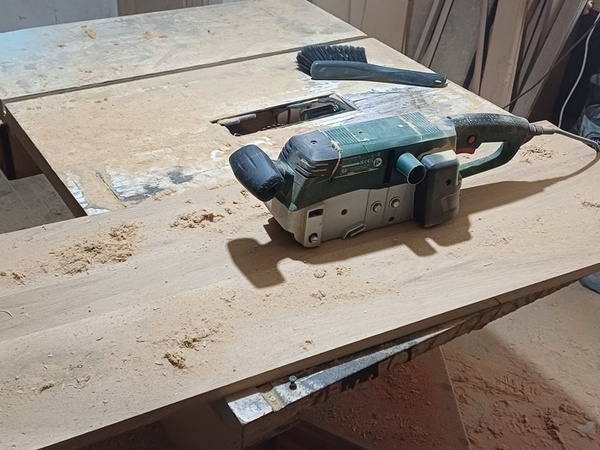

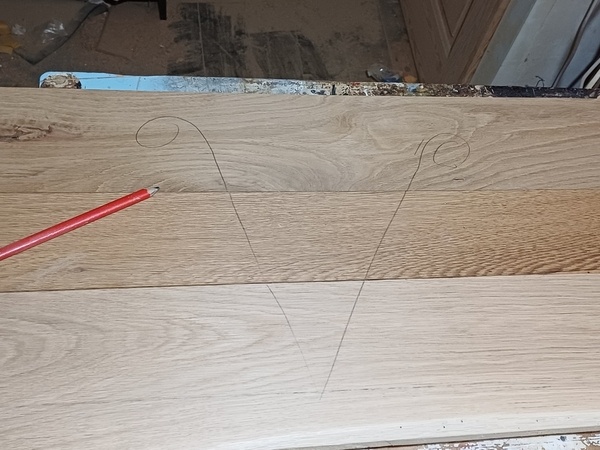

Une étape du ponçage de l'assise :

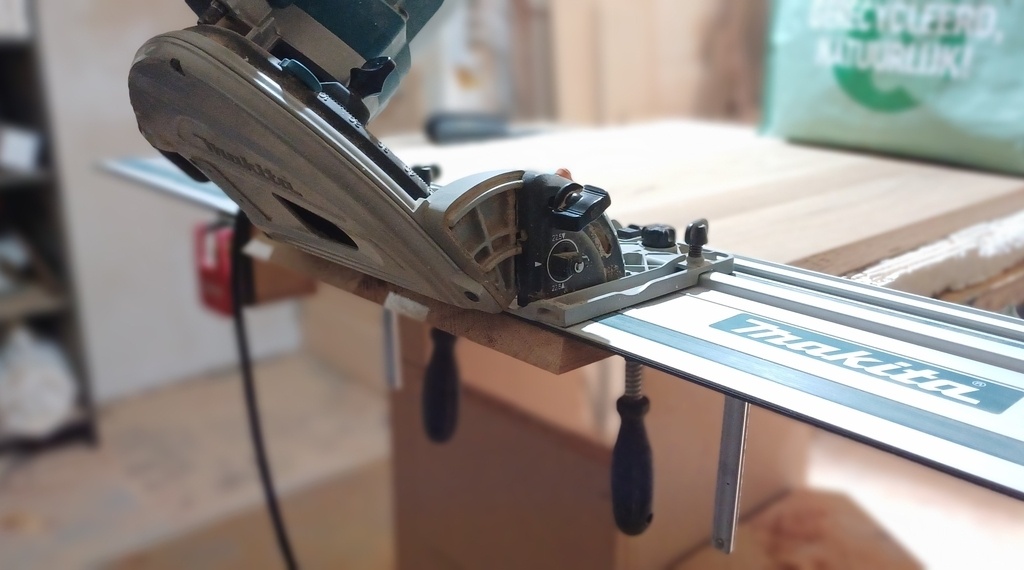

Ma méthode pour joindre l'assise et les pieds avec des fausses languettes :

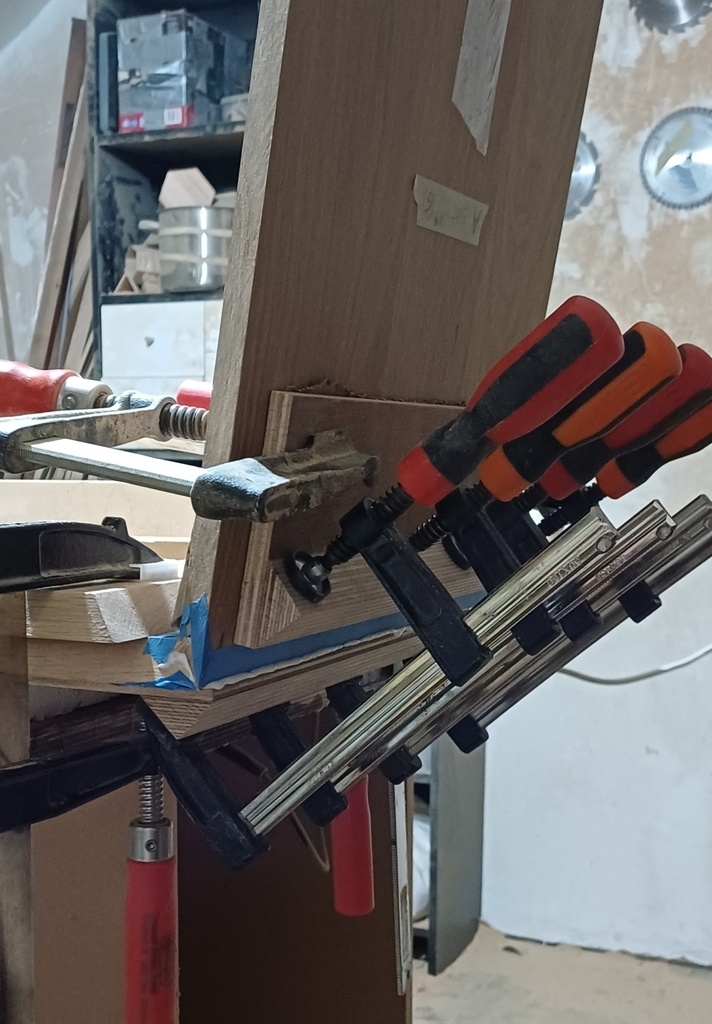

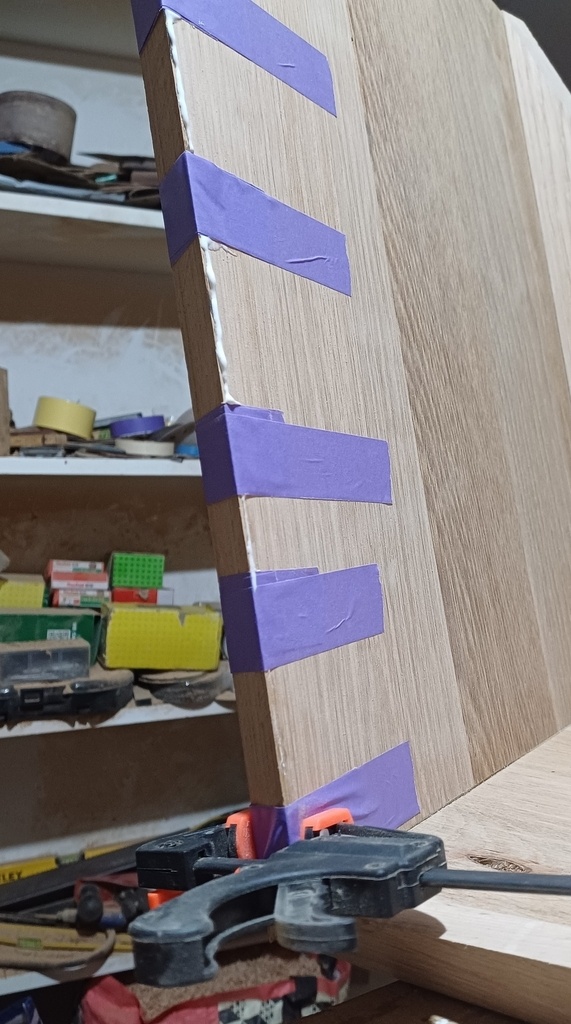

Et le collage de l'assise aux pieds, avec deux cales spéciales pour aider (coin à 45° sur une plaquette recouverte de papier à poncer).
C'était l'horreur.

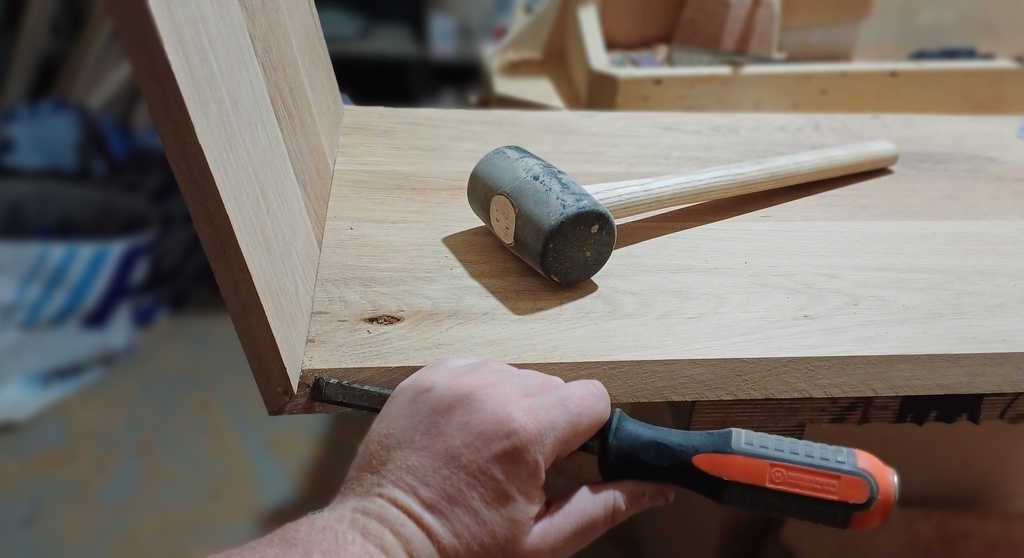

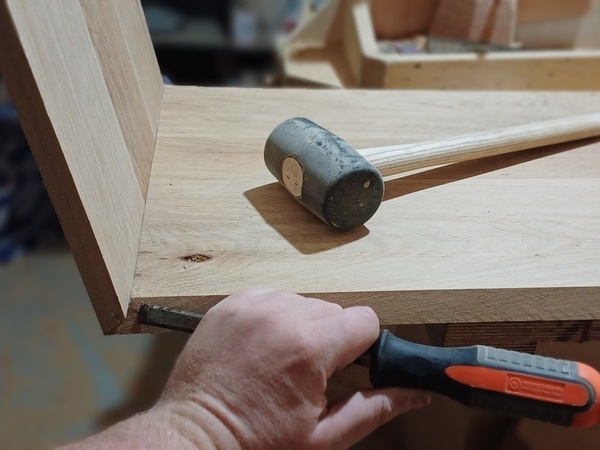

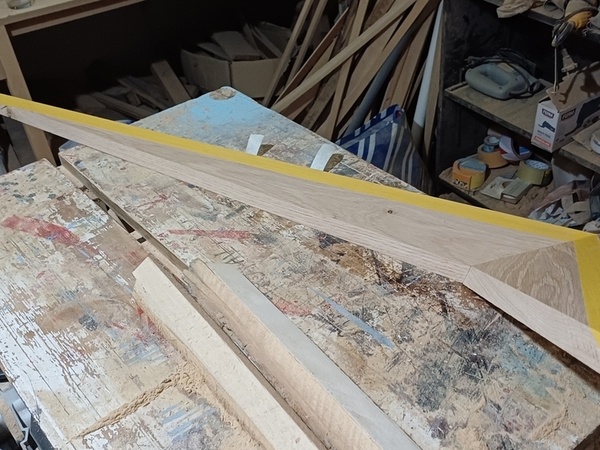

Après beaucoup de stress j'ai quand même pu fermer l'assemblage. Y a plus qu'à araser la fausse languette qui dépasse :

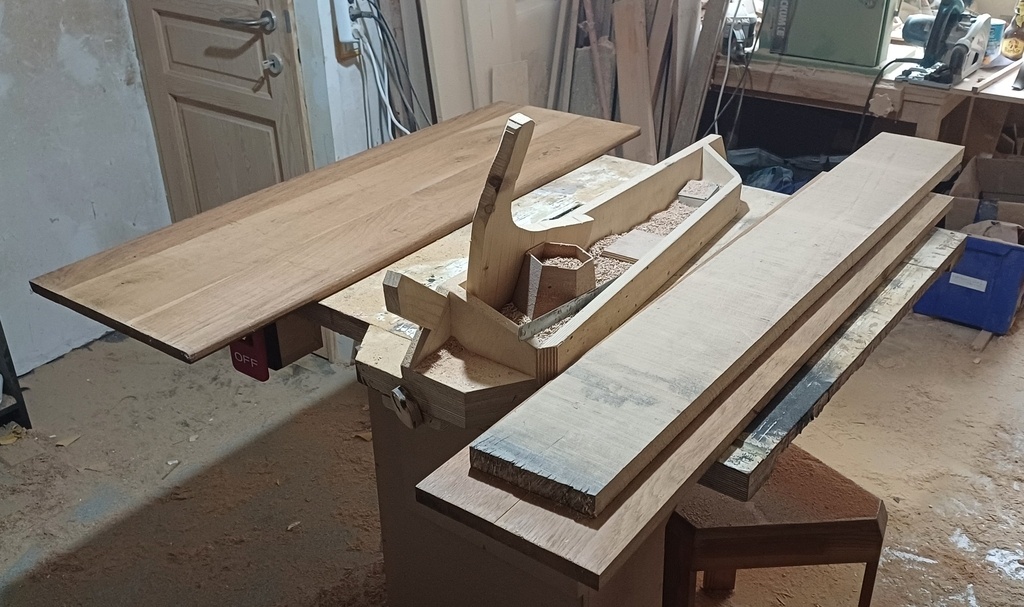

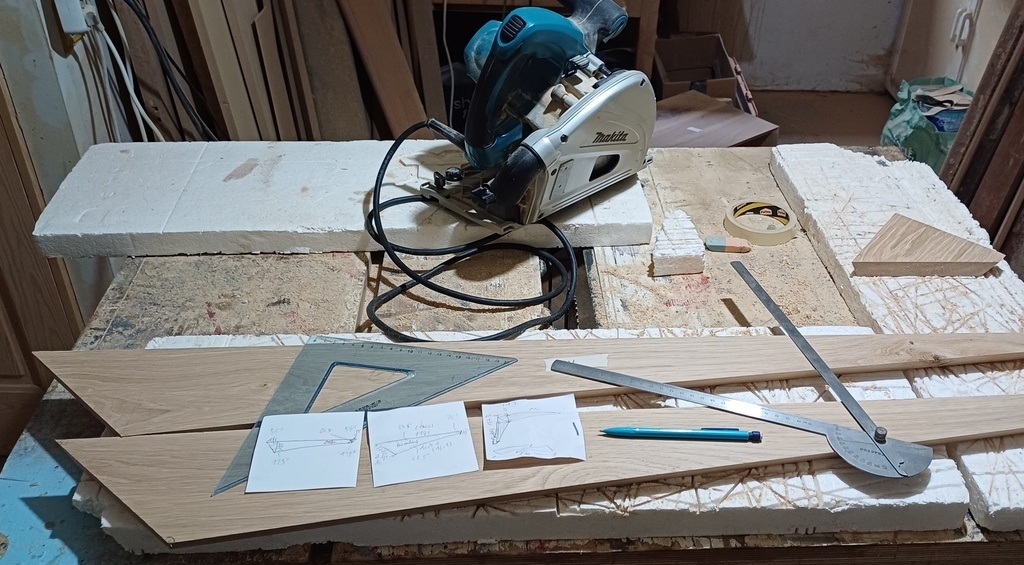

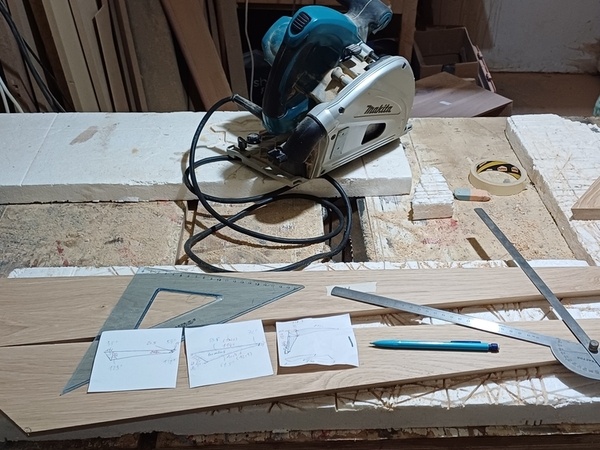

Ma station de travail pour découper les 4 pièces de renforts :

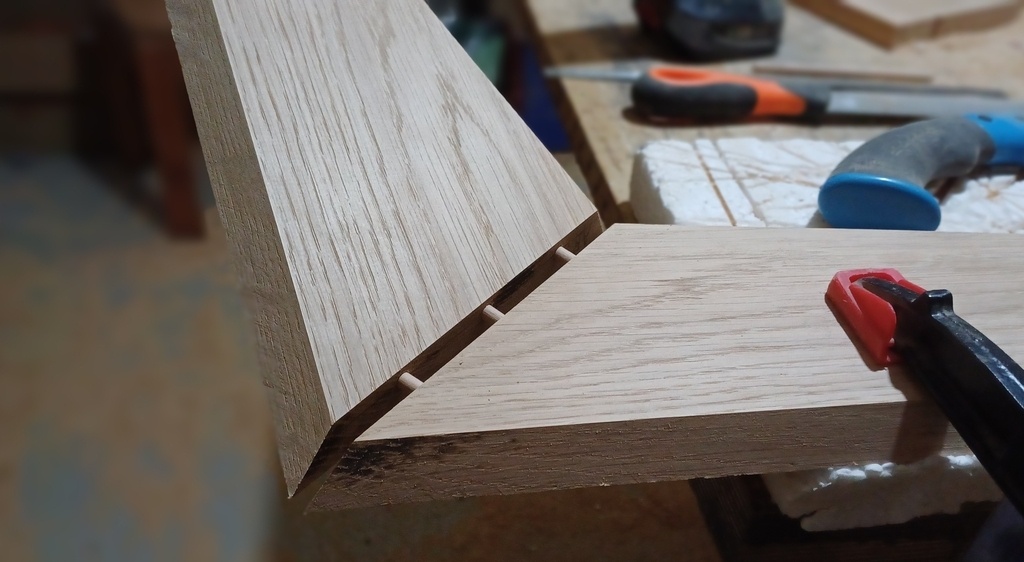

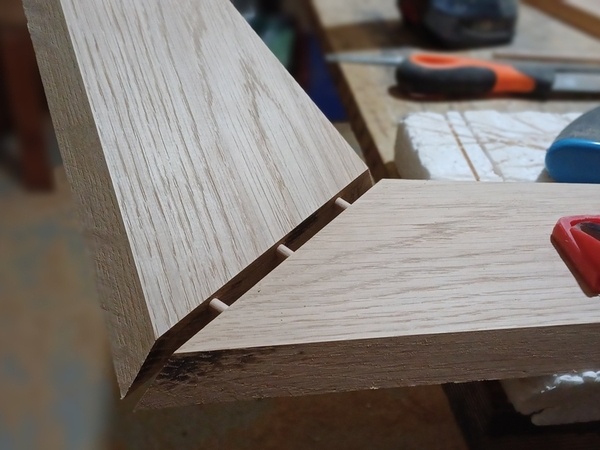

L'assemblage entre les deux pièces de renforts d'un côté sont renforcés avec des tourillons.

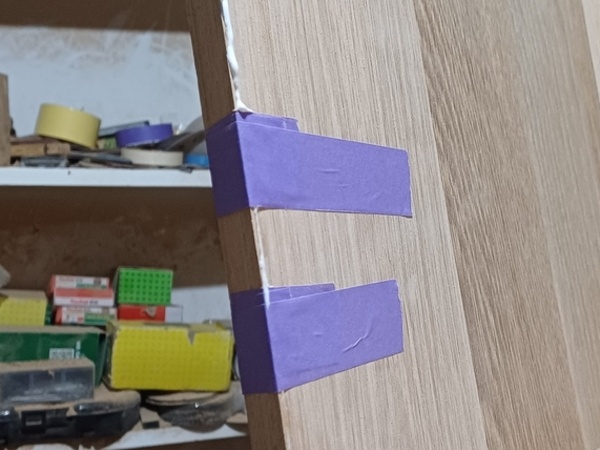

A nouveau assez difficile à aligner et à refermer, même si j'ai utilisé l'astuce du scotch de masquage de John Heinz.
Il me faudrait une Domino mais c'est trop cher.

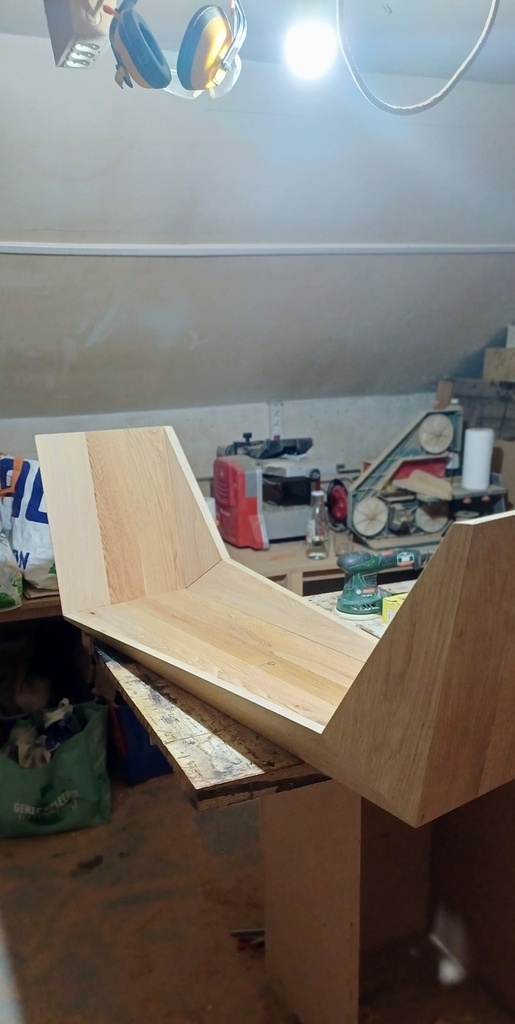

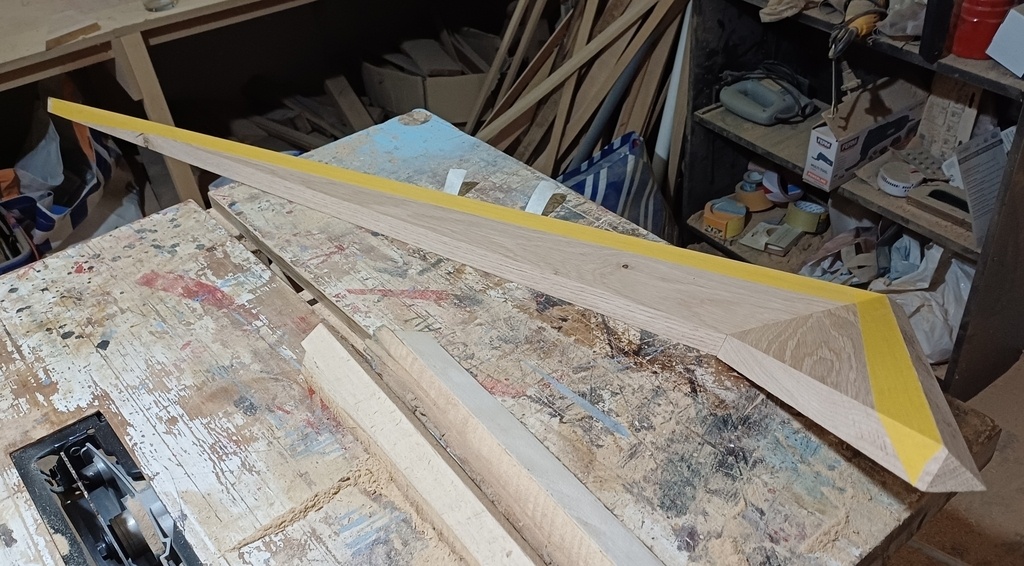

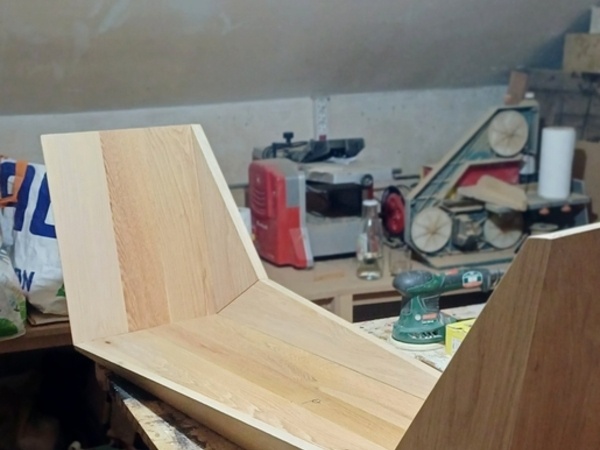

Un des deux renforts de fini :

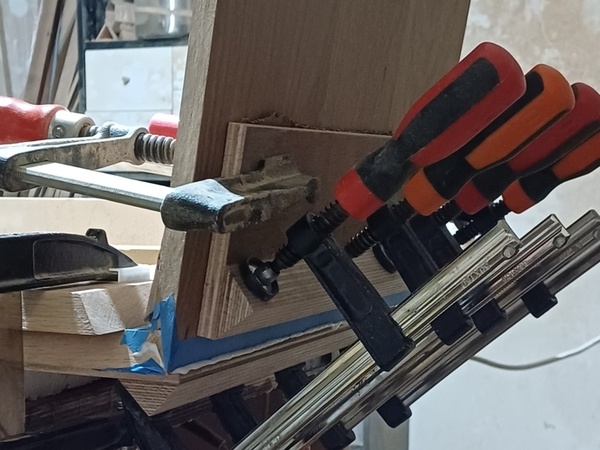

Collage d'un renfort à l'ensemble assise + plateau.
Pas si compliqué grâce à de longues cales fixées au double face sur l'assise et le pied.
Je vous montre que les étapes qui se sont bien passées mais y a eu plein d'horreurs.

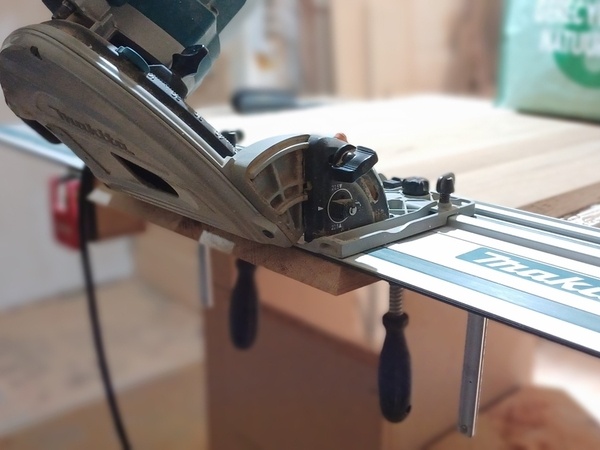

Un exemple : un désafleur au collage d'un pied m'a forcé à recoller une fine languette d'un côté et de repasser un coup de scie de l'autre côté :

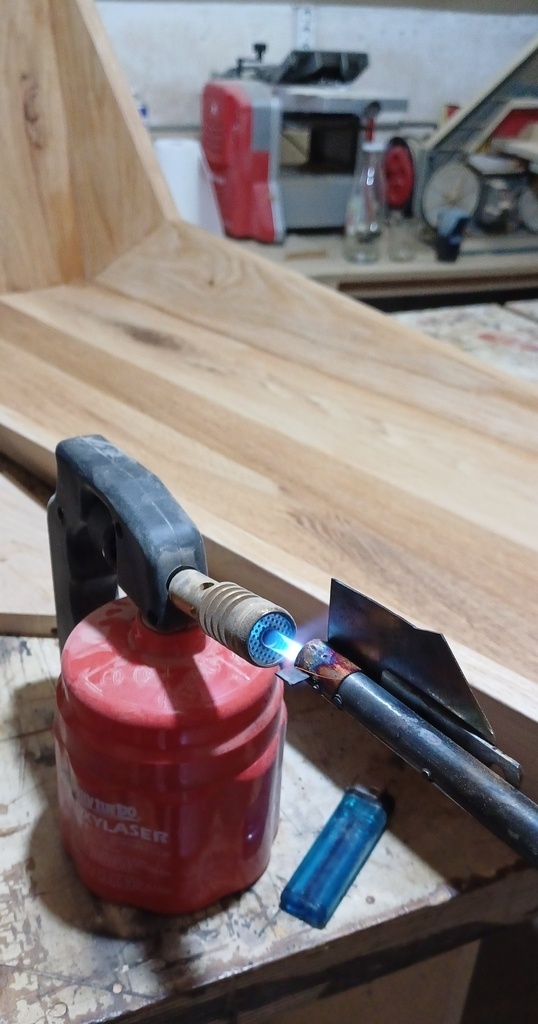

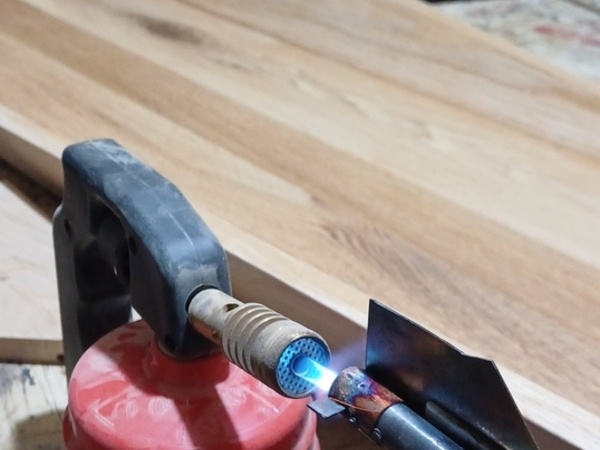

Brûlage de mon logo :

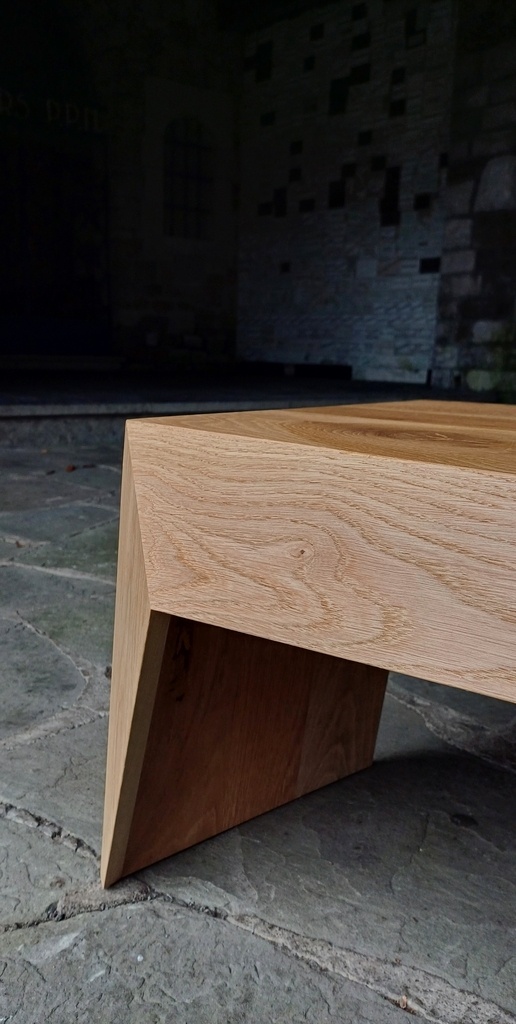

Reste plus que le ponçage et la finition ! :
Voilà! Merci de l'avoir lu et bons copeaux !
Nairod
Licence
Discussions
Superbe !
Entre les tourillons et la domino, il y a des lamellos, il y a la marque lamello mais qui n'est pas donnée, sinon makita et dewalt en ont aussi, c'est moins cher et ça fonctionne pas mal du tout.
Oui, je n'ai pas non plus.
Tu as surement des astuces à piocher là dedans (qui tu utilises probablement déjà).
Ya des trucs pour l'alignement et le perçage des tourillons.
dneis Merci. Je pense que j'ai trouvé le passage avec son gabarit pour tourillon mais avec les angles bizarres de mon banc et l'épaisseur relativement faible de 18-20mm, j'ai pas eu le courage de fabriquer un gabarit spécial pour 4 tourillons, donc j'ai fait avec le scotch.
L'alignement était plutôt correct, c'était de refermer le joint qui a été difficile.
Sinon j'aime beaucoup ses renforts d'onglets épais à la défonceuse ! Ça renforce bien, c'est potentiellement joli et ça peut s'usiner après collage des pièces. Je garde en tête !
Très élégant! Vos poubelles regorgent de trésors ;)
Merci ! C'est souvent lors des encombrants à la rue.
Tu as maintenant une signature, tu peux publier anonymement tu sera reconnu. Reste à monter dessus et sera parfait. Beau boulot!
Je suis d'acc, j'ai reconnu même sans Nairod dessus!
Grave !! :D
Merci beaucoup les gars !
sans hésité j'ai reconnu ton oeuvre ! il est magnifique ce banc!
Mais quel beau design ! Une vraie signature tes réalisations.
Bravo à toi. Je suis fan depuis le début
Merci beaucoup !
classe!
Merci !
Bonjour
Salut au pas à pas et à l habileté de l artisan .
Merci ! Je n'ai pas tout détaillé car sinon l'article est trop long à écrire.
Malgré les galères le résultat est superbe !
Merci ! Bon depuis y a une lame de parquet qui est tombée dessus, je dois encore faire le patch de réparation.
Très élégant ton banc. Pour les collages d'angle tu peux regarder sur ma page "Support pour vélo de collection" pour lequel j'avais le même problème cela peut, peut-être t'inspirer.
Bons copeaux.
Merci, je vais aller regarder.
Procédure intéressante et effectivement très efficace, ton support. Pour ma part je souhaitais éviter de coller mes cales de serrages.
Mais c'est très très très beau.
Merci Femto !
Joli design, bravo
Merci beaucoup !
L'inimitable style Nairod ! Bravo, très réussi comme d'habitude !
Merci Ara
C'est magnifique !!! quel design !
T'as pas les plans pour refaire EXACTEMENT le même ?
Merci !
Cadeau pour Nairod : la ZetaP2 pour faire des tenso
(comme ça il arrêtera de stresser avec ses collages zarbs)
Les lamellos qui serrent tout seul pour faire des étagères ? J'avais envie de rajouter plus de surface de collage avec une fausse languette, je ne sais pas si ça aurait aidé du coup.
tu peux associer les deux : une rainure plus fine que les tensos pour mettre des morceaux de languettes entre les tensos qui seront usinés plus large dans la rainure… sais pas si je suis clair…
julpec Oui je pense que je vois. Il ne resterait quand même plus beaucoup de longueur pour une fausse languette avec, disons, deux lamellos. Ça serre vraiment fort ces trucs ? Ça arrive à refermer un joint de colle avec fausse languette ?
ça dépend… parfois ça a bien marché pour moi et d'autres fois, en fonction du bois et comment il a déjà joué, il y a plus de contraintes et ça tire moins. Mais globalement, on a tendance à beaucoup serrer inutilement. Ou bien utiliser une colle (dont j'ai oublié la marque) qui ne nécessite pas beaucoup de serrage (elle s'utilise en tube avec pistolet). Mais bon, c'est un investissement… et les consommable sont assez cher. Faut trouver un bon ami qui en a une et lui emprunter ;)
et merde… j'avais oublié le coup de cœur ! :D
Très élégant !
Merci
Merci tout le monde pour vos chouettes commentaires, ça fait vraiment chaud au cœur !
C’est juste magnifique
Merci Aurélien ! A quand un nouveau meuble insecte de ta part ?
Ca fait un an que je tente l'aventure de la micro entreprise. Du coup j'ai moins de temps pour moi et surtout l'esprit bien occupé. Mais il faudra que je m'y remette.
AURELIENMASSARD Oui j'ai vu que tu semblais faire plus d'aménagement. J'espère quand même voir une nouvelle de tes créations étranges bientôt!
Très réussi, bravo !
Merci !
Le style Nairod, reconnaissable entre mille.
C'est très réussi. Bravo
Merci AvecUnBoutDeBois
!
Superbe,magnifique
Merci bien !
Je suis amoureux du banc, tu peux être fier de ton travail !
Un grand merci !
Il faut que vous arêtier!
Ah ah le jeu de mot laid !
Femto un jeu de mots laids, c’est un peu un demi jeu de jambes…
En le voyant j’ai eu comme l’impression qu’il est l’apogée actuelle de ton travail de style. C’est une pièce sans bémol pour moi. Bravo ! Je suis impressionné.
Oulah merci beaucoup pour le commentaire très élogieux !
Magnifique !
?
Petite question, tu es toujours dans ton atelier/grenier de 15m²
Oui
Bravo, je suis fan !
Merci !
C'est tordu, mais très réussi. Fallait juste oser !
Ça va il est toujours droit
! Merci.
Splendide!
Merci !
Encore un bravo supplémentaire !
Le dessin est si "simple" et épuré. C'est top !
Oui hein ! J'avais envie de quelque chose d'asymétrique mais ça pose un problème structurel. Avec l'asymétrie en miroir de l'autre côté ça mitige le problème.
Merci.
Superbe et original.
Merci beaucoup !
Sacré réussite
Merci !
MAgnifique !
Et aors, c'est empilable ? Tu fais une série
Bonne question. Je n'y ai pas pensé car c'est un banc mais y a des chances que oui vu la forme.
Le bois est épais donc si ça s'empile ça sera avec une bonne distance restante.
Top, j’adore le design
Merci !
Veri biuautifouole!
Merci
!
Le cybertruck du repose-fesses. Très beau!
Haha, oui c'est vrai y a de ça !
Je reviens à la charge : t'as le plan de ça ou tu le gardes jalousement ?
Ça peut se refaire juste avec les photos
Merci ,beau travail , est on bien assis avec ces angles venu vers l'extèrieur ?
Oui, ça brise l'arête à 90° d'une assise simple. L'angle total avec le renfort est plus doux car plus grand.
Le déport vers l'extérieur reste faible, il est plus esthétique qu'autre chose, et ça ne gêne pas non plus.
Magnifique design et travail réalisé avec un outillage de base, c'est motivant pour ceux qui comme moi ne possèdent pas un atelier sophistiqué.
Bravo
Merci ! J'ai quand même à peu près tout ce qu'il faut mais rien n'est d'une incroyable qualité (Lidl, Scheppach, fabriqué maison, ...) à part ma scie plongeante makita.
Pour le banc j'ai utilisé la scie sous table, la raboteuse, la ponceuse et la scie plongeante.
Très belle réalisation.bravo, vous pouvez être fier de votre projet réussi. Et merci de votre partage et retour de votre expérience au sujet de ce joli banc .
Merci à vous également !
bravo, très beau rendu et original!!
Et bonjour les découpes d'angles...tu as fait une école de charpenterie?
Encore bravo et merci du partage
Merci ! Non, je ne connais pas l'arêtier. C'est juste beaucoup de chipotage SketchUp.
Belle idée, belle réalisation. Bravo !
Merci !
Magnifique, le design est exceptionnel, la réalisation aussi.
C'est quoi l'astuce du scotch de masquage de John Heinz ?
Merci
Merci beaucoup !
J'ai écorché son nom. En gros on met du ruban de masquage à l'envers sur une des deux surface (le ruban est scotché par les bords avec un autre), on perce les trous dedans où on veut, puis on présente la deuxième surface et on l'appuie contre le ruban, qui vient se coller en bonne position et avec ses trous parfaitement en miroir de la première surface.
Merci
Bravo ! Un style d'orientation anthroposophique ? ;-) Voilà un beau banc pour s'asseoir avec les anges.
Je ne sais pas ce que c'est.
Merci sinon !
tout simplement Top, enfin simplement ..facon de parler, je zoom et je zoom sur les images , afin de comprendre , d'essayer de refaire des plans sur la base de ton traval pour essayer de reproduire, d'apprendre.
j'adore.
Il me reste des planche de noyer du jardin, je vais me lancer pour essayer de reproduire.
sauf copirhgt bien sur, je veux bien tes croquis ou micro plan,
merci encore pour le partage
Merci !
bravo, c'est organique! massif et léger, quelle inspiration pour inventer un meuble comme ça
Merci !
Bravo, superbe design. Merci de partager les galères, ça remet les pieds sur terre et ça permet une bonne compréhension des techniques mises en œuvre.
Merci et de rien !
Magnifique !
Merci !
