Boîte pour pièces de jeu d'échecs : toutes les étapes de fabrication

Bonjour,

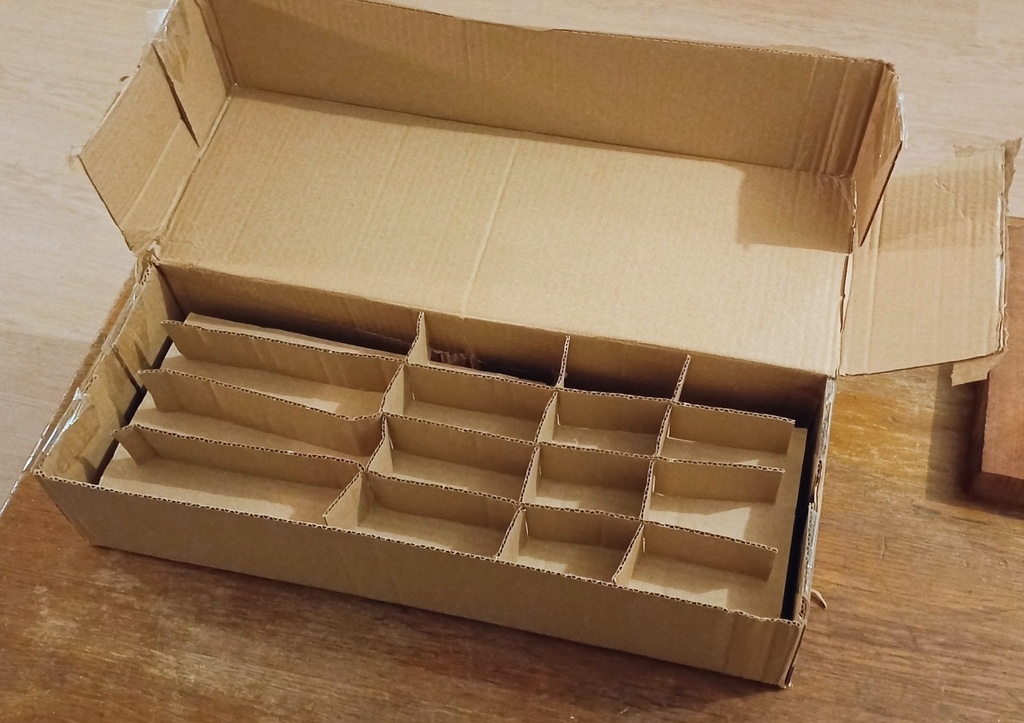

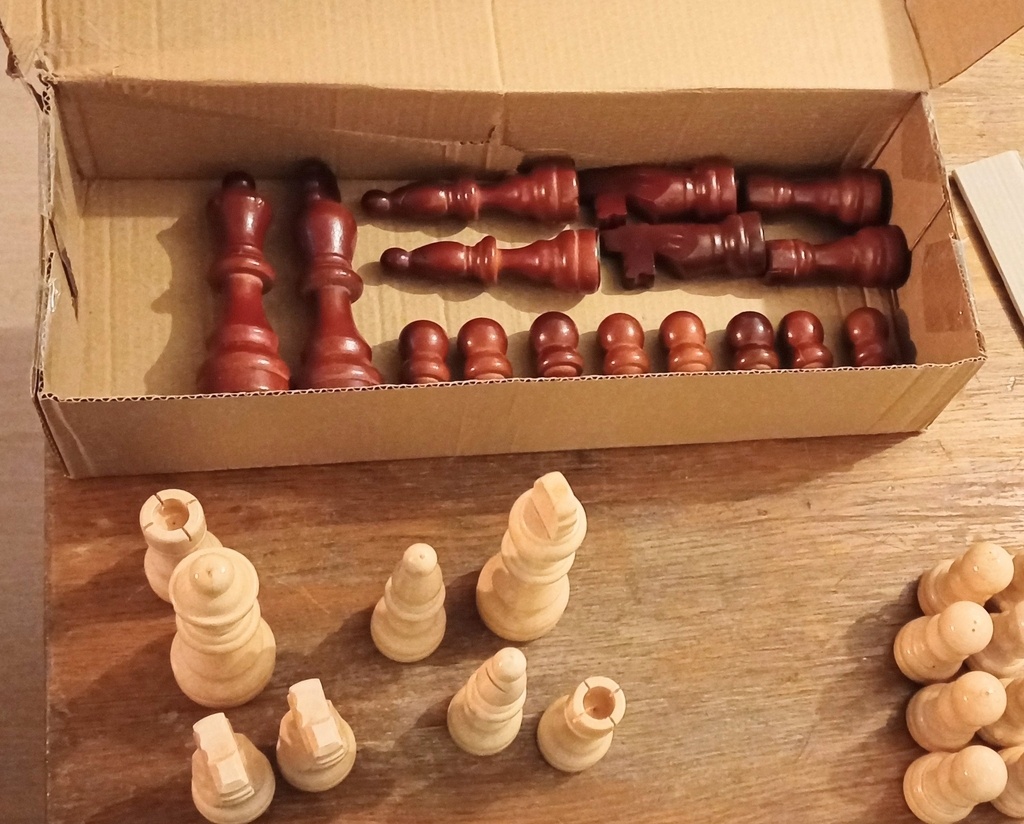

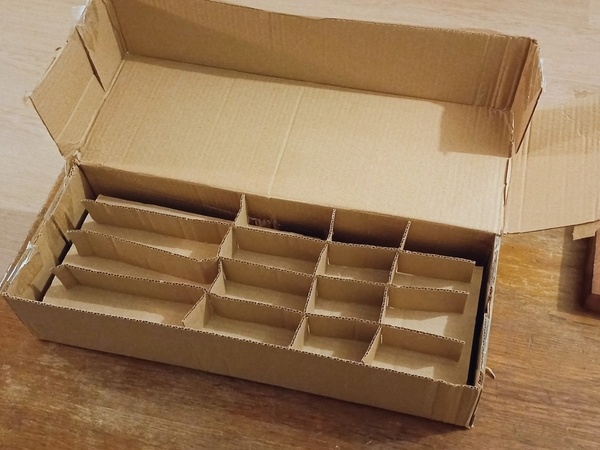

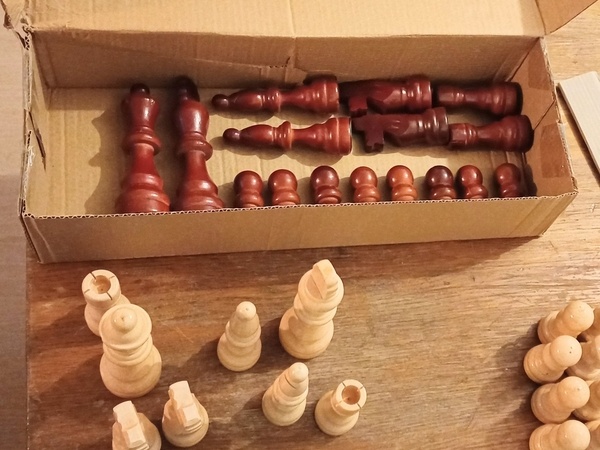

Voici une boîte pour ranger les pièces d'un grand jeu d'échecs. Elle remplace l'ancienne en carton :

J'ai réfléchis à comment disposer au mieux les pièces en restant dans les dimensions maximales.

J'ai trouvé cet arrangement qui m'a permis d'avoir une boîte au final plus petite que celle en carton, malgré les parois en bois plus épaisses que le carton :

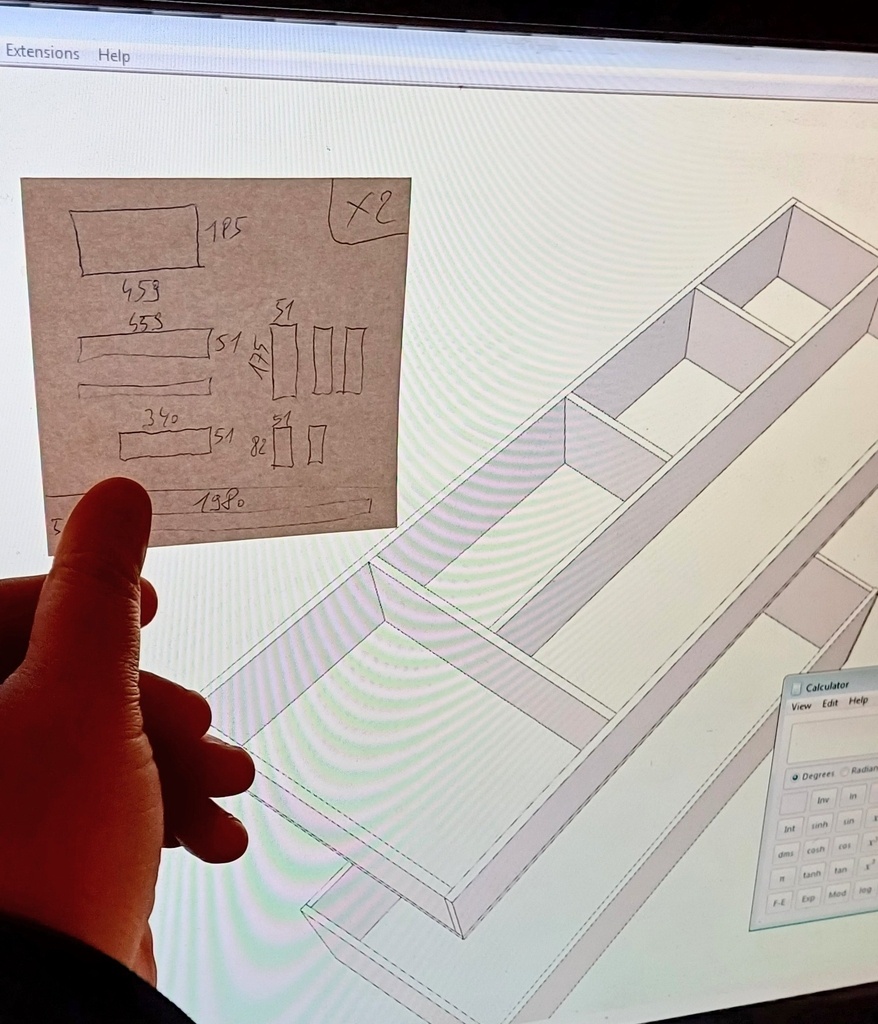

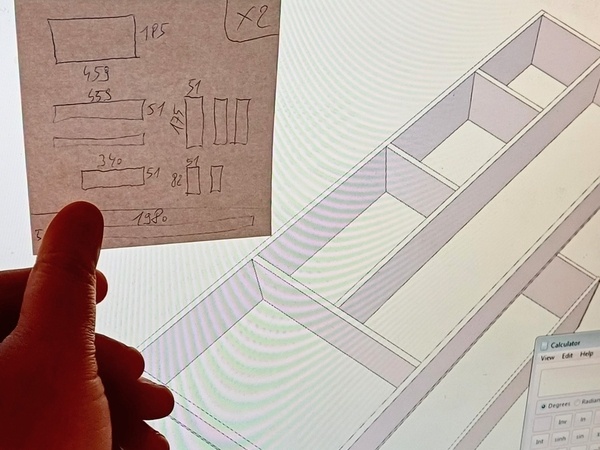

Après quelques mesures, j'ai fait un plan 3D et une liste de découpe :

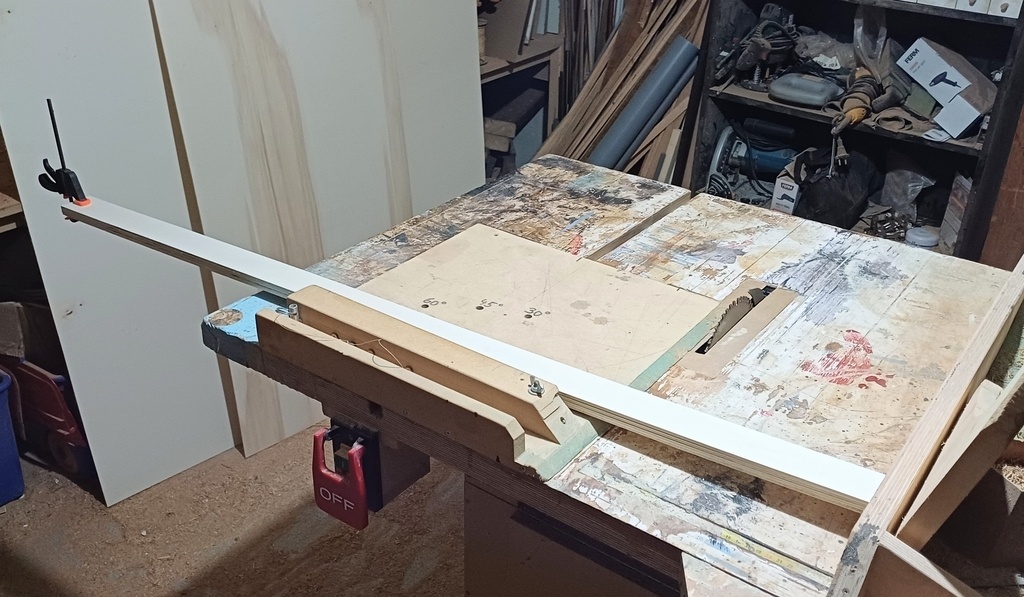

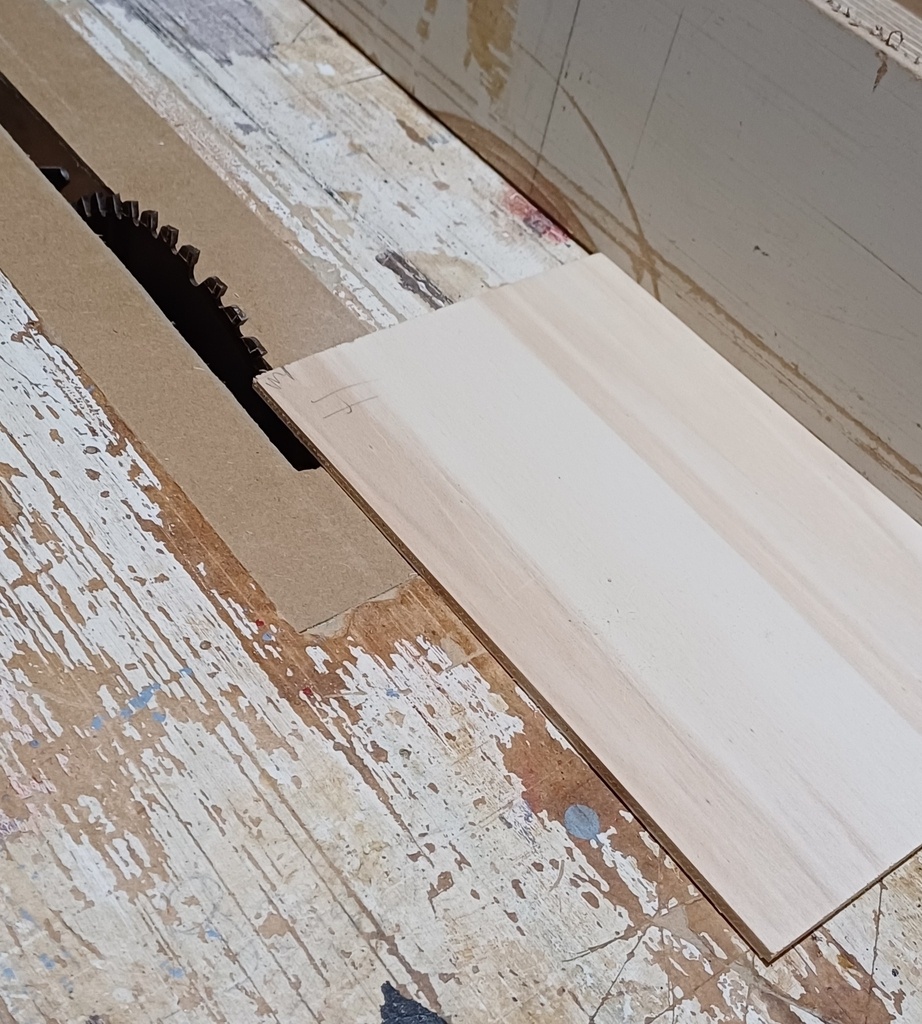

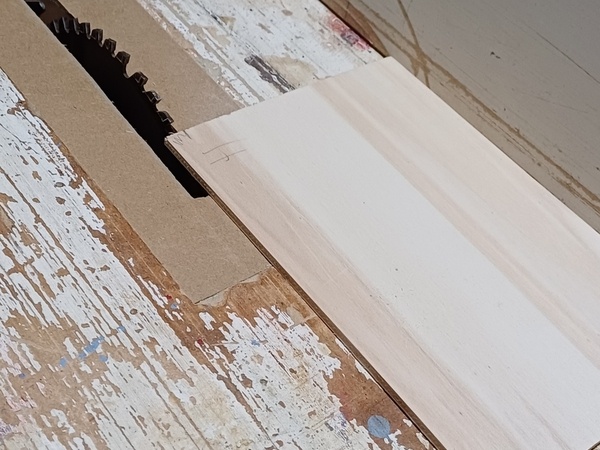

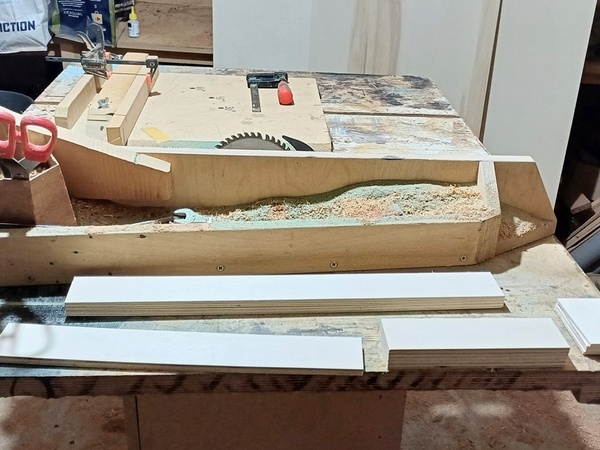

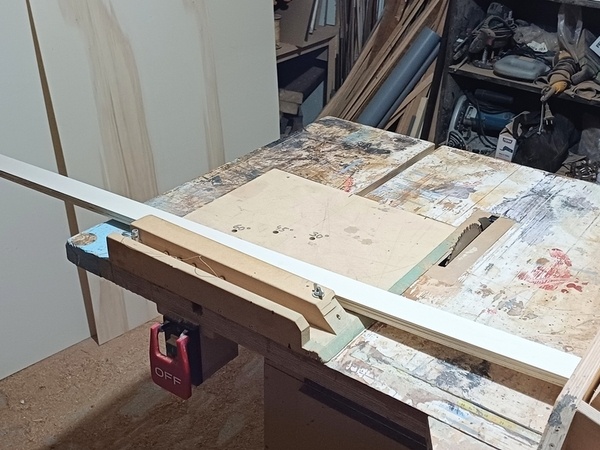

J'ai découpé des bandes dans mon contreplaqué de peuplier :

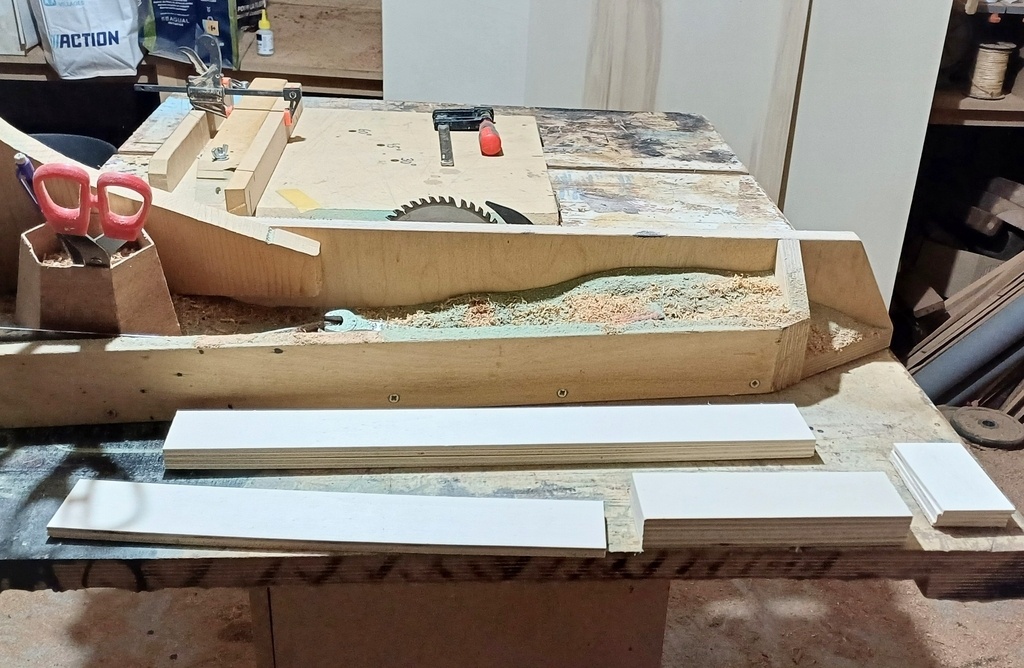

Et je les ai coupées à longueur, en m'y reprenant à deux fois car je me suis gouré sur l'épaisseur du panneau :

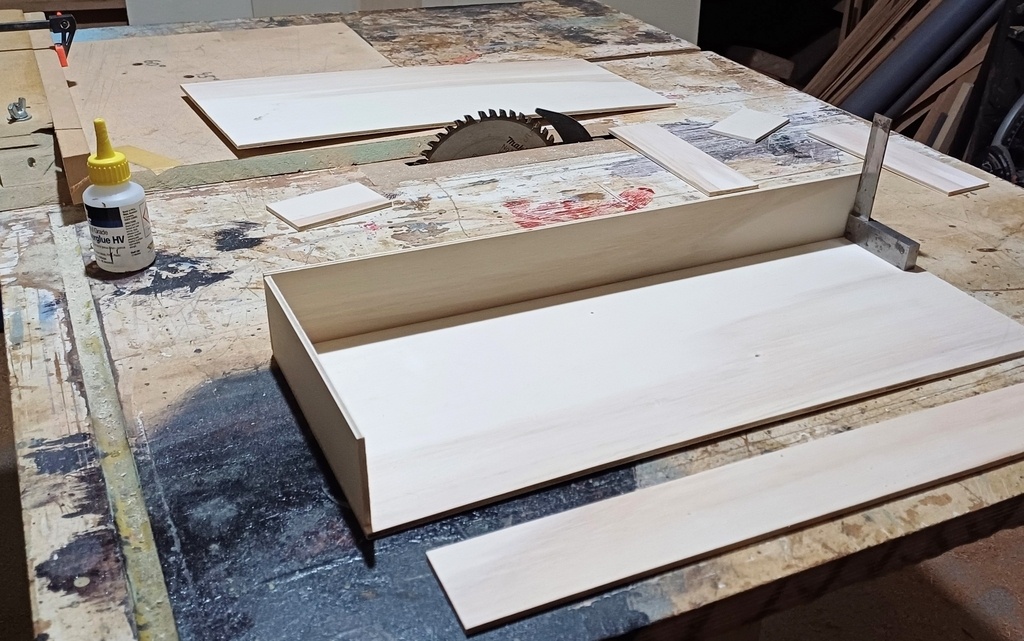

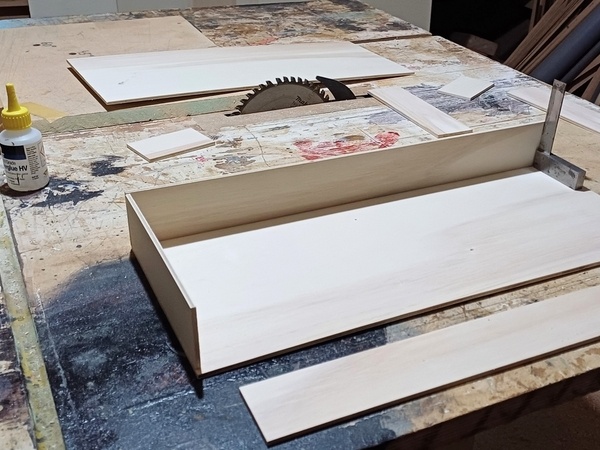

J'ai collé les pièces à la cyanoacrylate. Faut appuyer pendant au moins 30s tout en gardant tout d'équerre et en contraignant la lamelle qui n'est pas rectiligne :

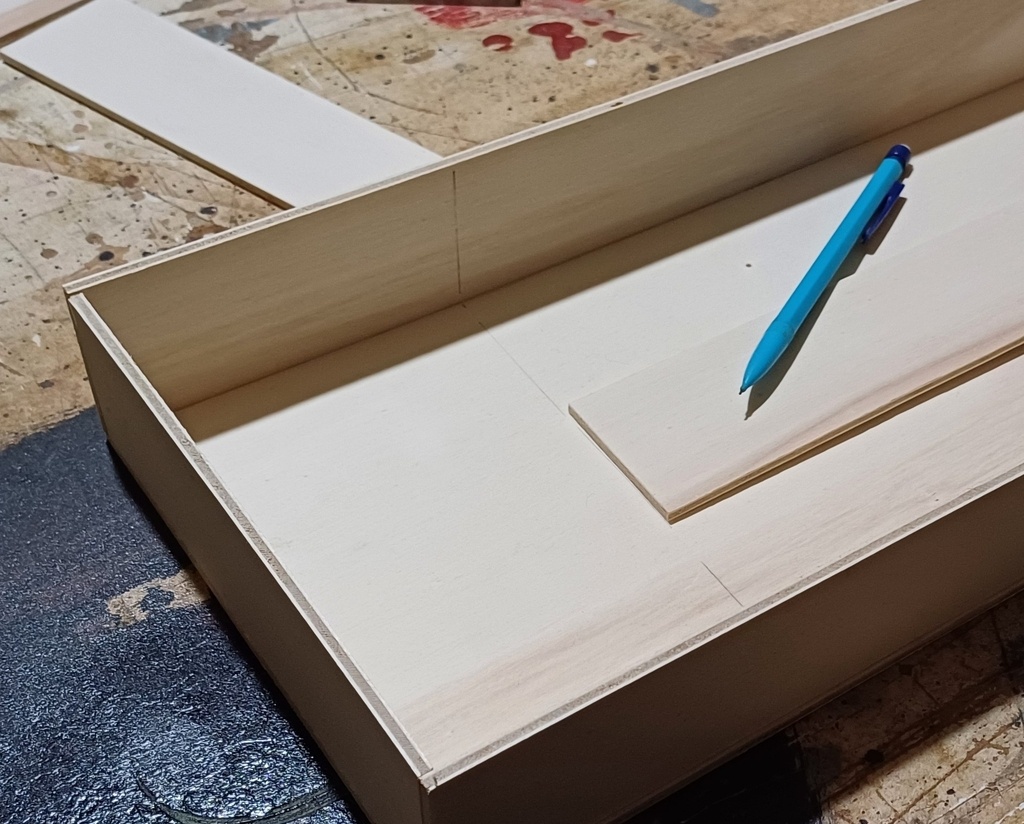

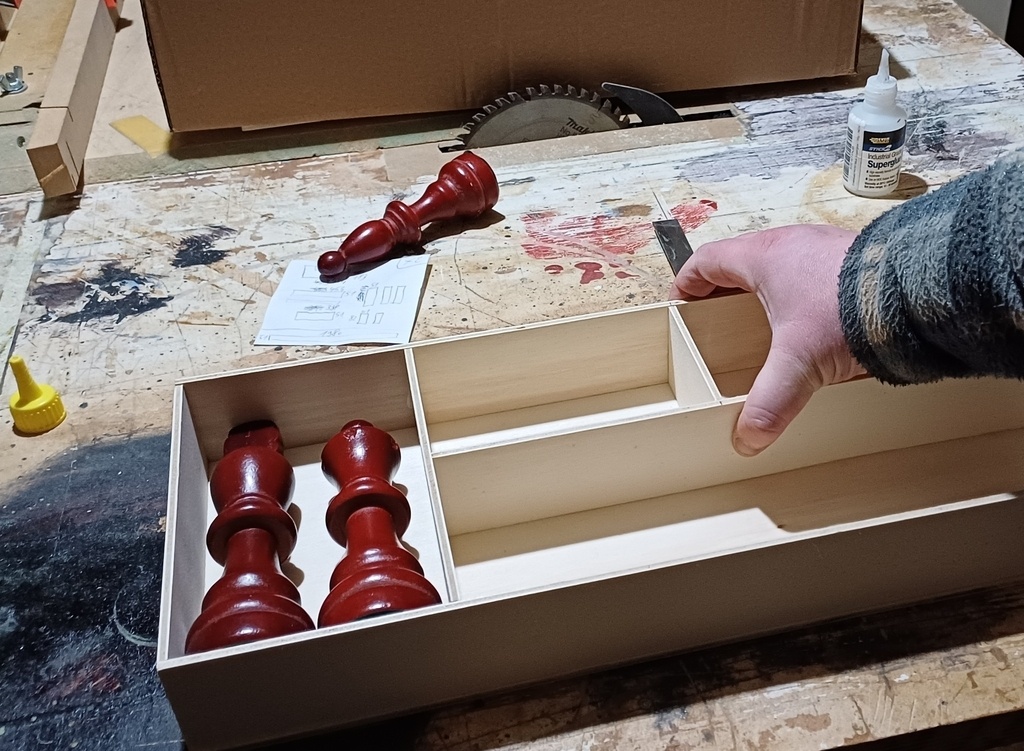

Pour les séparation intérieures j'utilisais la séparation perpendiculaire pour marquer la position :

Elles servaient en même temps de cales pour bien garder la bonne distance :

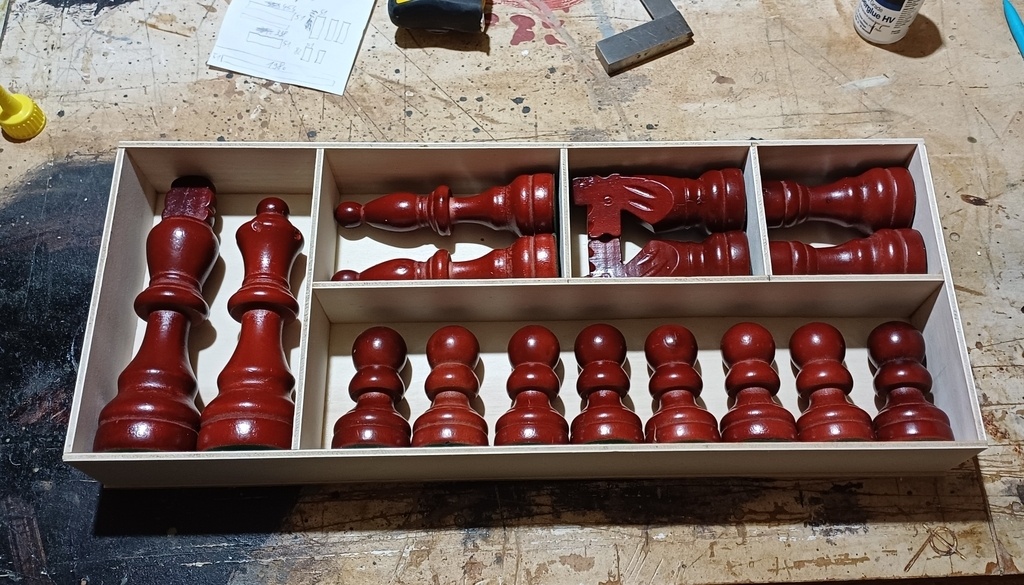

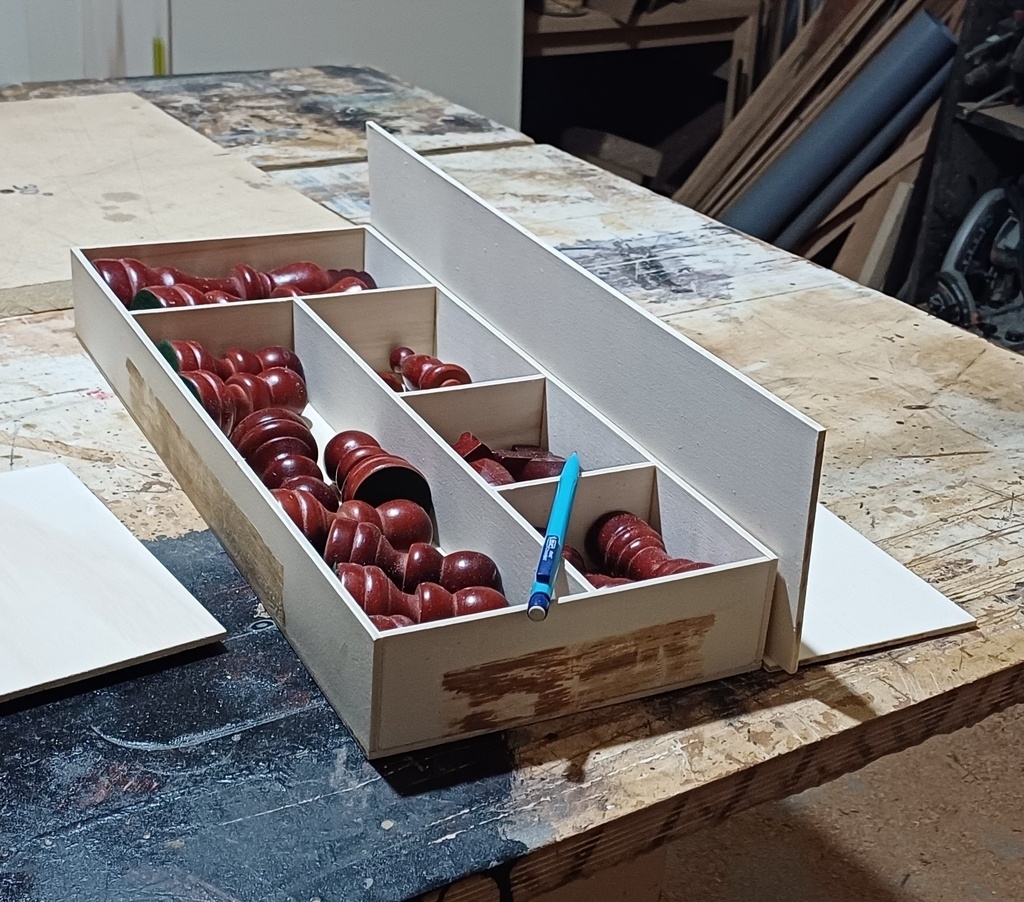

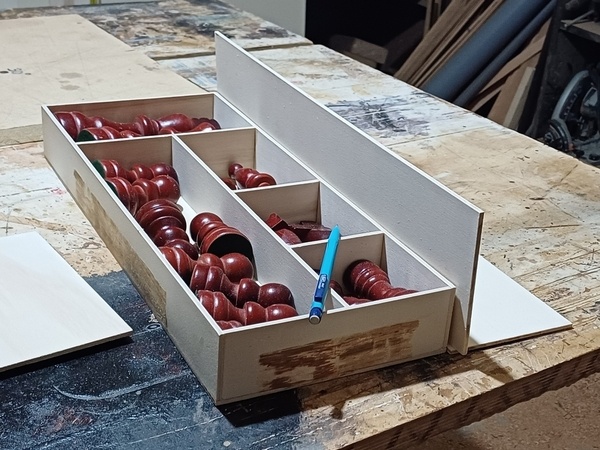

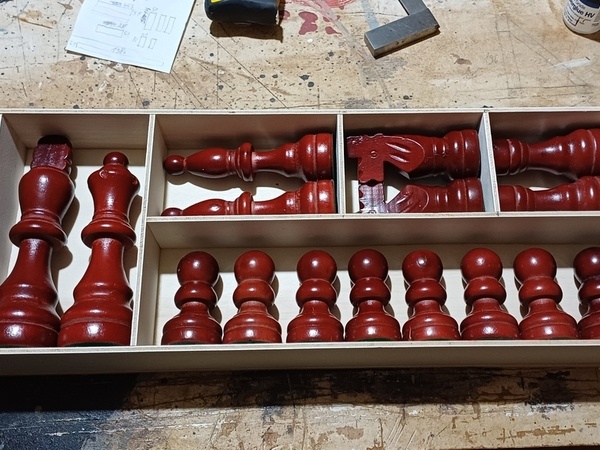

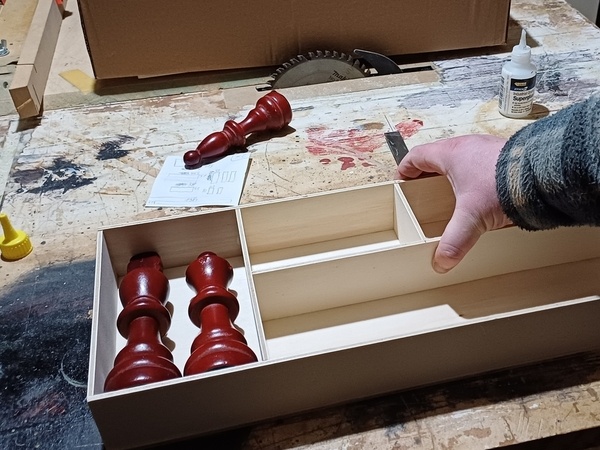

Tout rentre, que ce soit les pièces noires ou les pièces blanches, c'est bon signe :

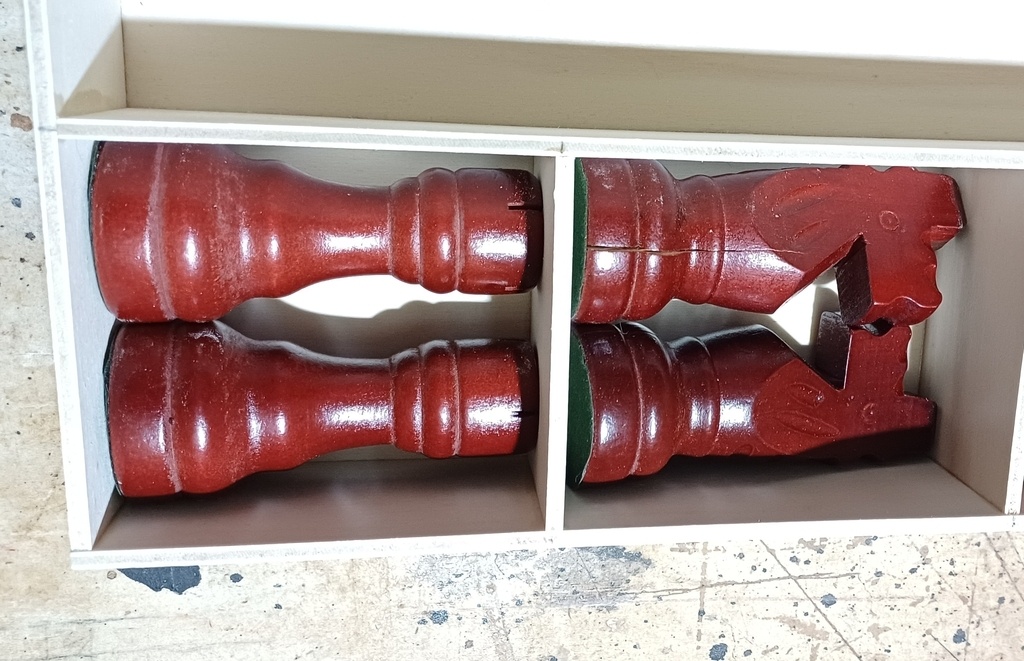

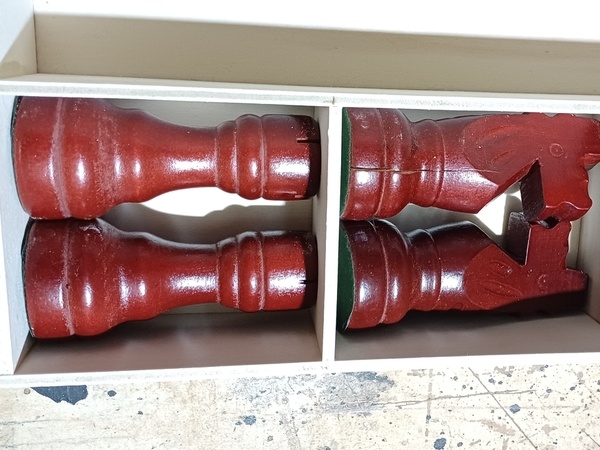

Pas beaucoup de jeu pour rentrer les pièces, au moins elles ne se baladeront pas :

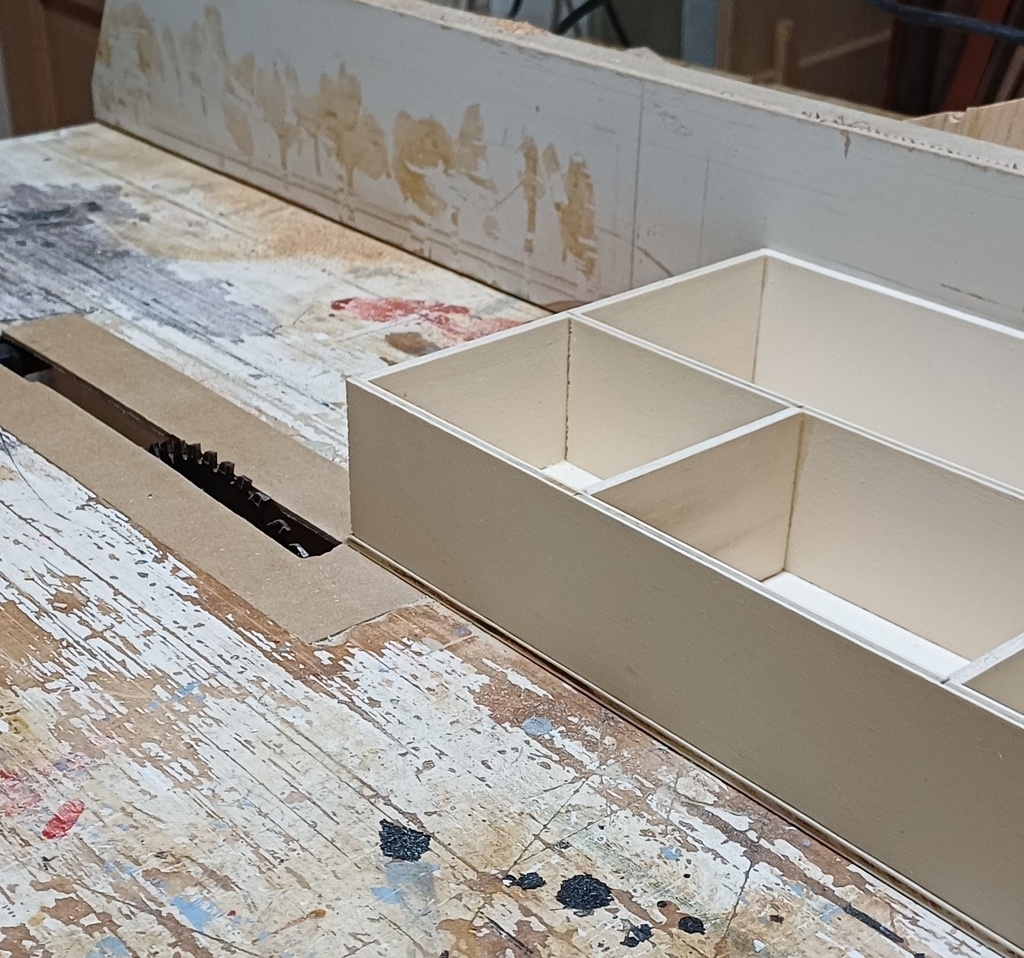

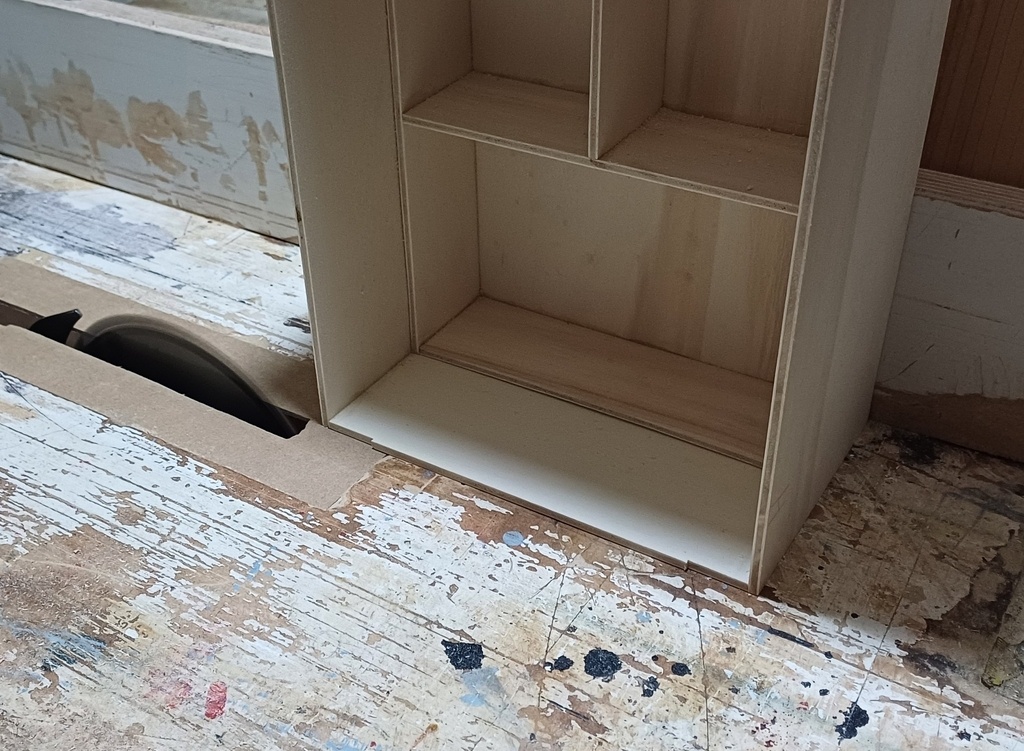

Après, recoupe des bords laissés trop grands exprès :

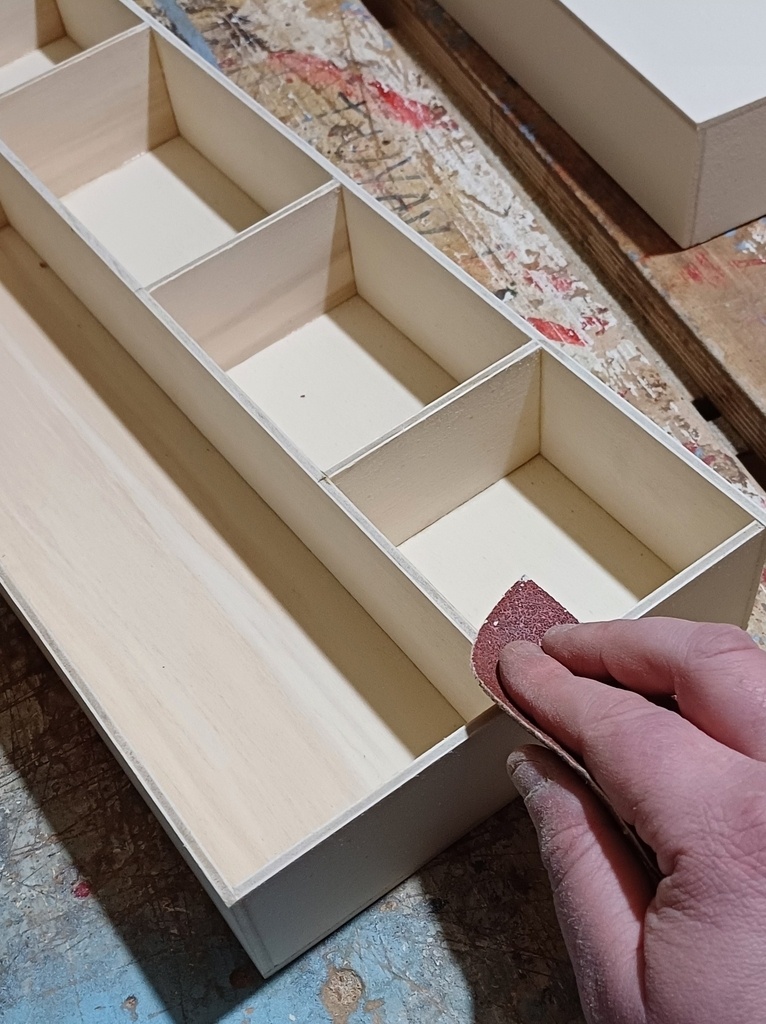

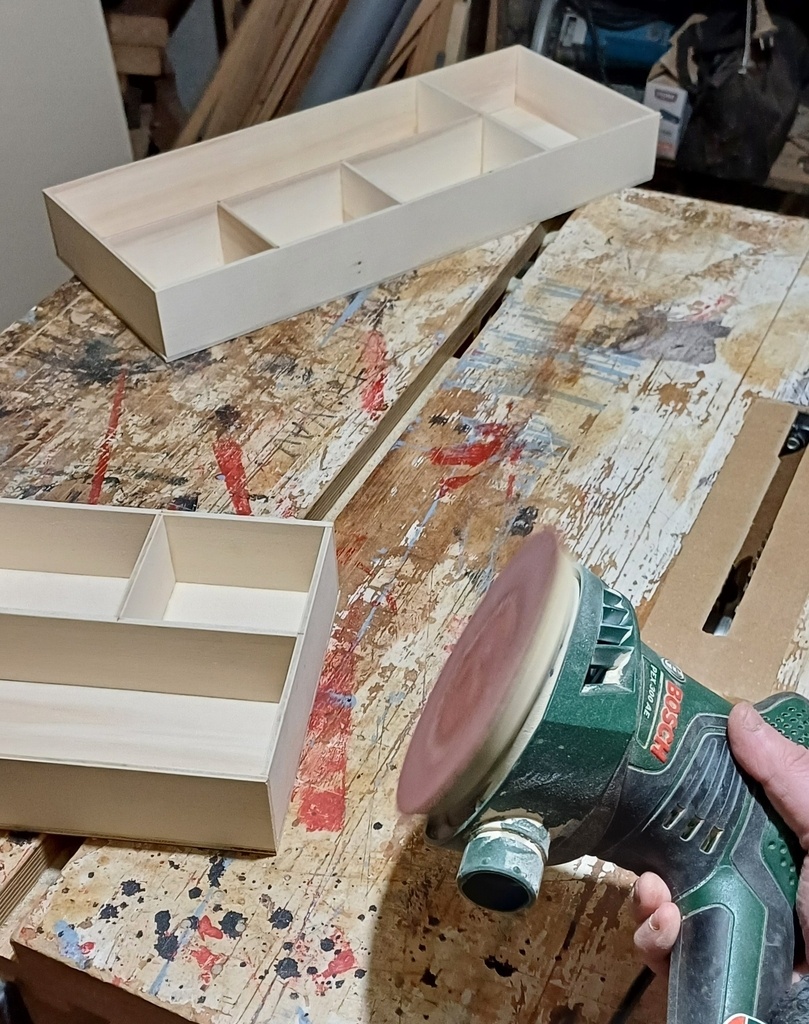

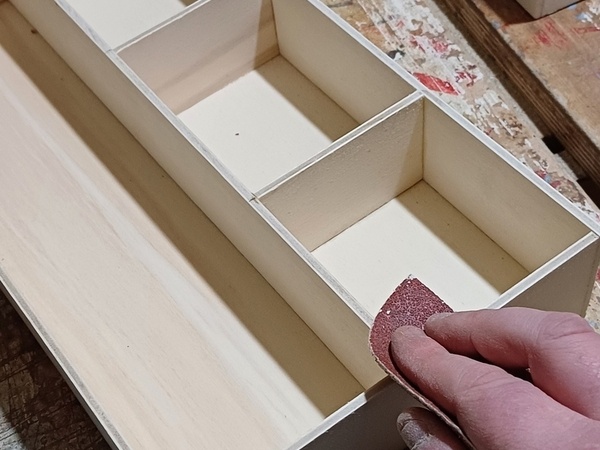

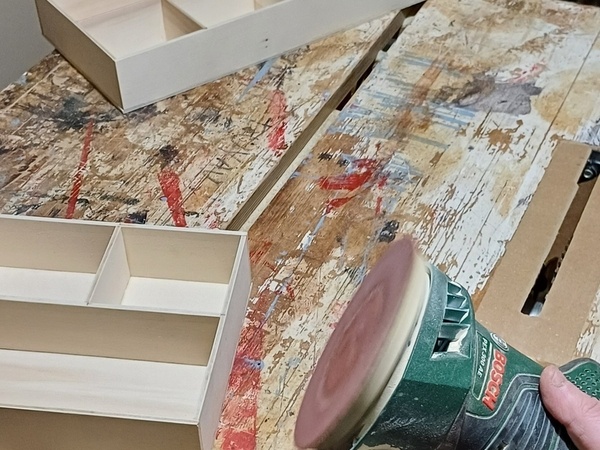

Et ponçage partout :

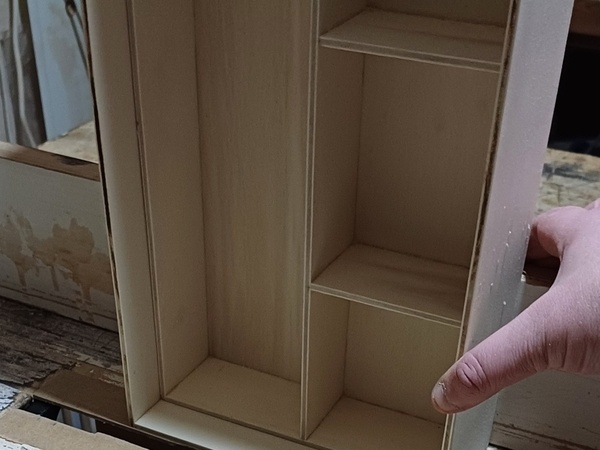

Vraiment partout (faut enlever les marques de crayon) :

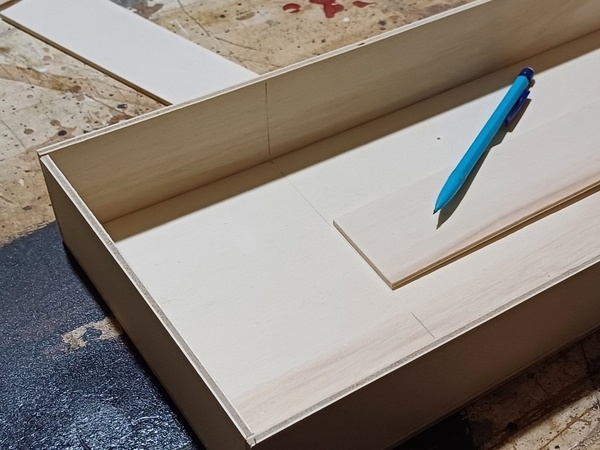

Je souhaitais que le rangement du dessus s'empile dans la boîte par dessus l'autre. Celui du dessous serait collé au fond de la boîte pour la renforcer.

Comme les deux ont les mêmes dimensions, le rangement amovible aurait eu du mal à rentrer.

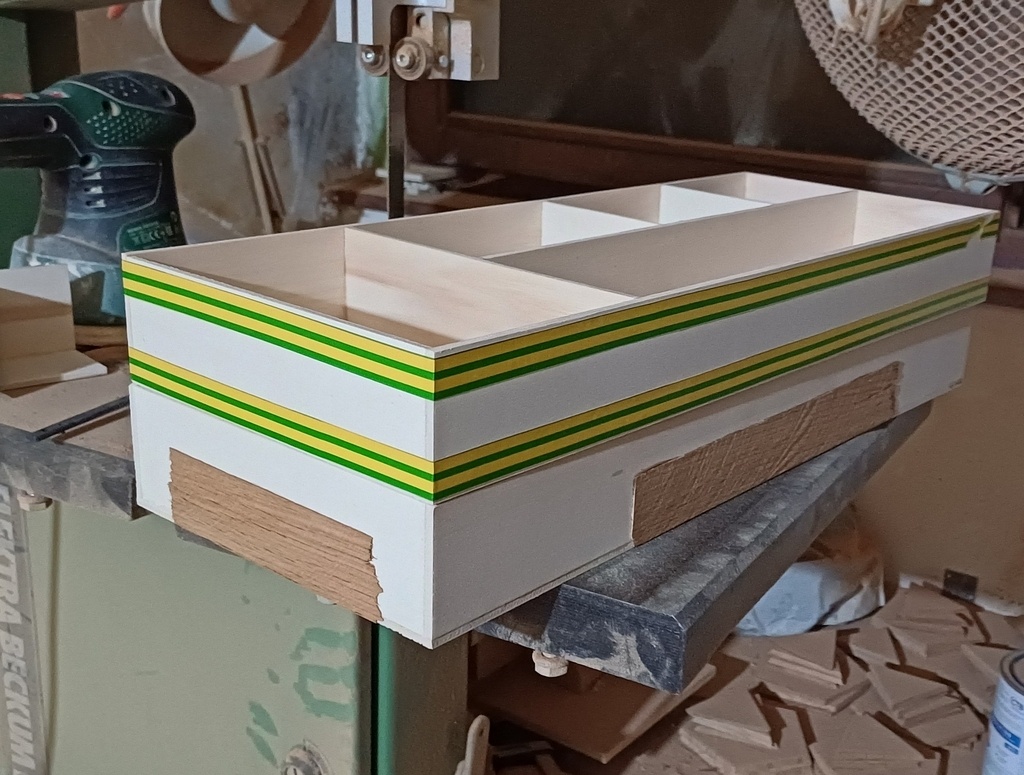

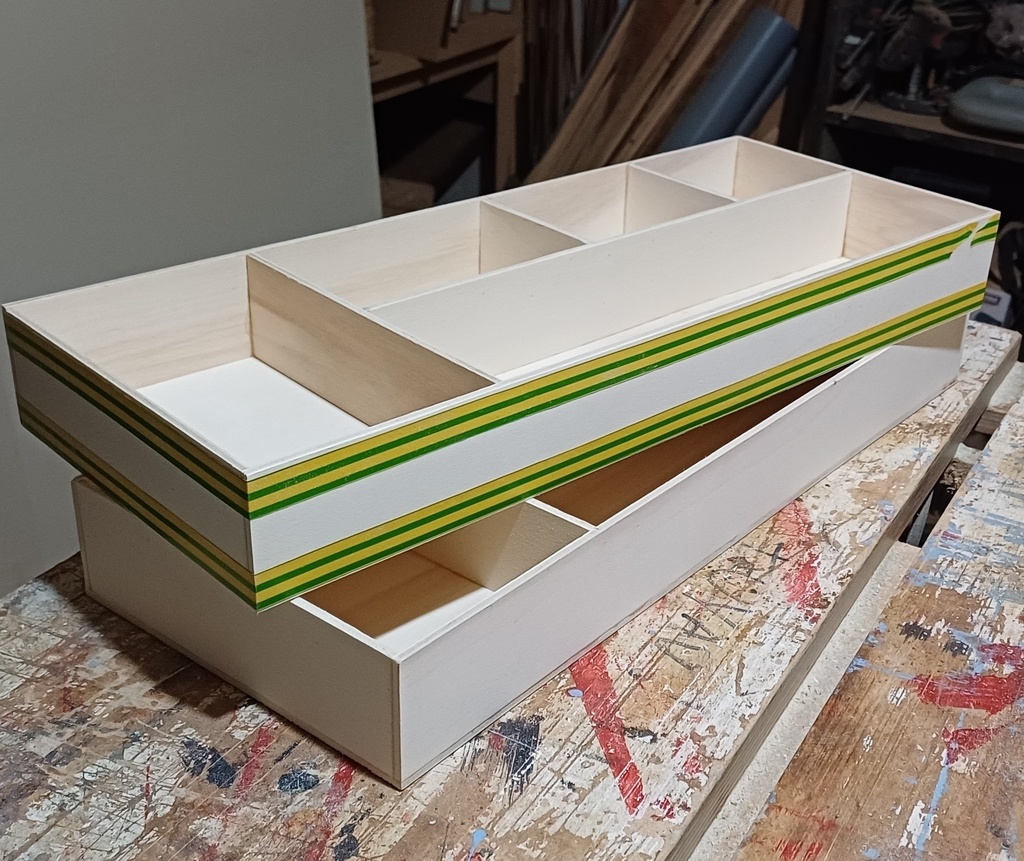

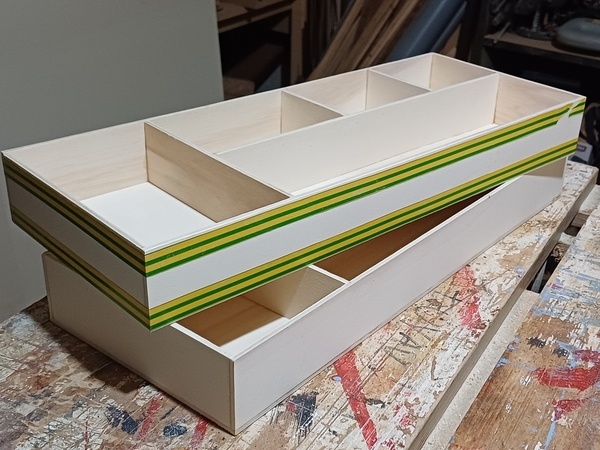

Je lui ai donc collé des cales d'épaisseur avec du scotch d'électricien pour construire la boîte autour tout en laissant de la marge :

Au final c'était pas assez, donc j'ai collé des cales de 1mm en chêne sur le rangement du dessous (sur lequel les parois de la boîte seront collés) :

J'ai coupé les parois de la boîte dans le même panneau et je voulais leur faire une rainure pour que le couvercle puisse y coulisser. Vu les 4mm d'épaisseur, une rainure aurait grandement affaibli l'ensemble.

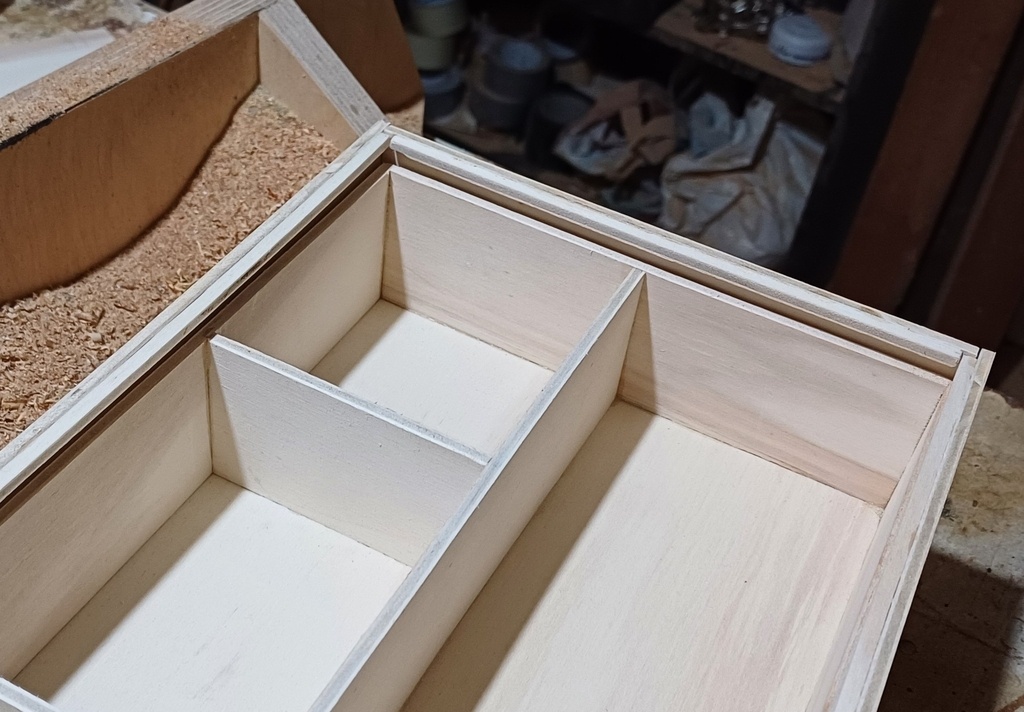

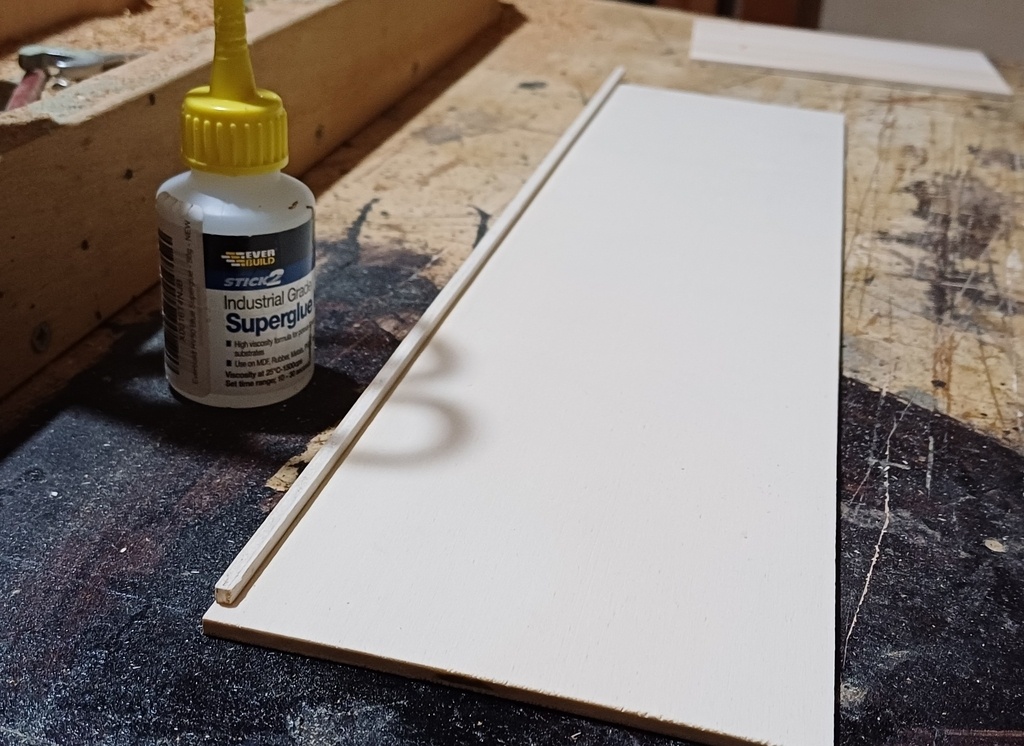

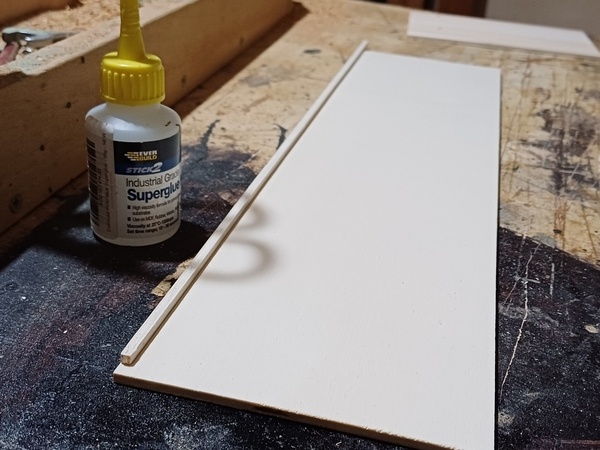

J'ai donc plutôt choisi de coller de fines languettes sur les parois de la boîte pour que le couvercle puisse coulisser en dessous :

J'imaginais donc le couvercle qui coulisse horizontalement et le rangement supérieur qui se tire vers le haut.

Voyez-vous l'erreur ?

Oui, mes baguettes empêchent le rangement supérieur d'être retiré de la boîte.

Il était tard alors j'ai remis à plus tard le fait de trouver une solution.

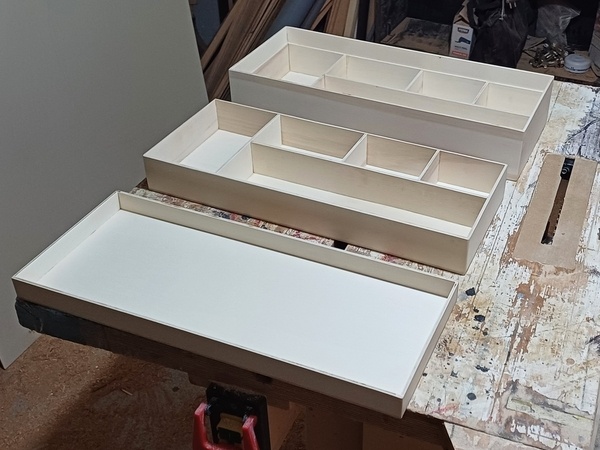

Après y avoir réfléchir un peu trop longtemps le soir, j'ai choisi le lendemain de faire un simple couvercle qui viendrait autour du rangement supérieur, jusqu'à mi-hauteur.
Le rangement avec son couvercle s'enfoncerait sur la mi-hauteur restante dans la grande boîte collée au rangement inférieur.

Je me suis dis qu'avec un jeu correct ça devrait s'enlever et s'ouvrir tout en restant fermé tout seul.

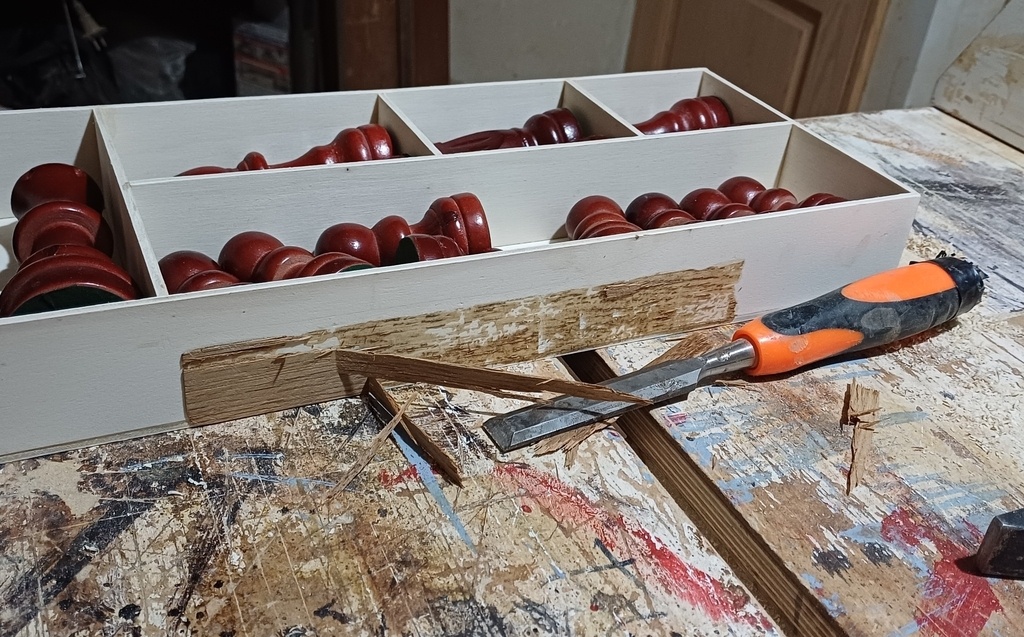

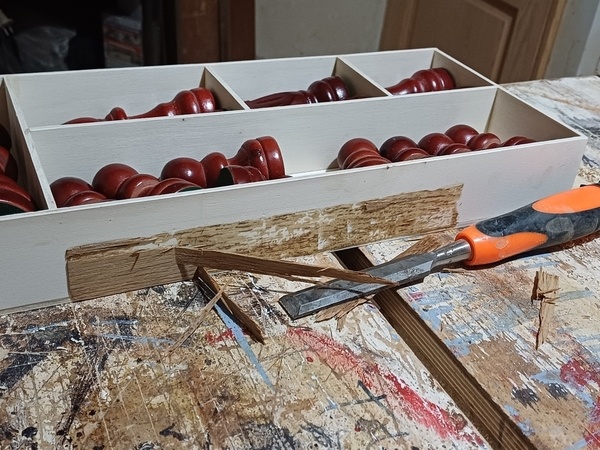

J'ai donc enlevé mes cales d'épaisseur au ciseau :

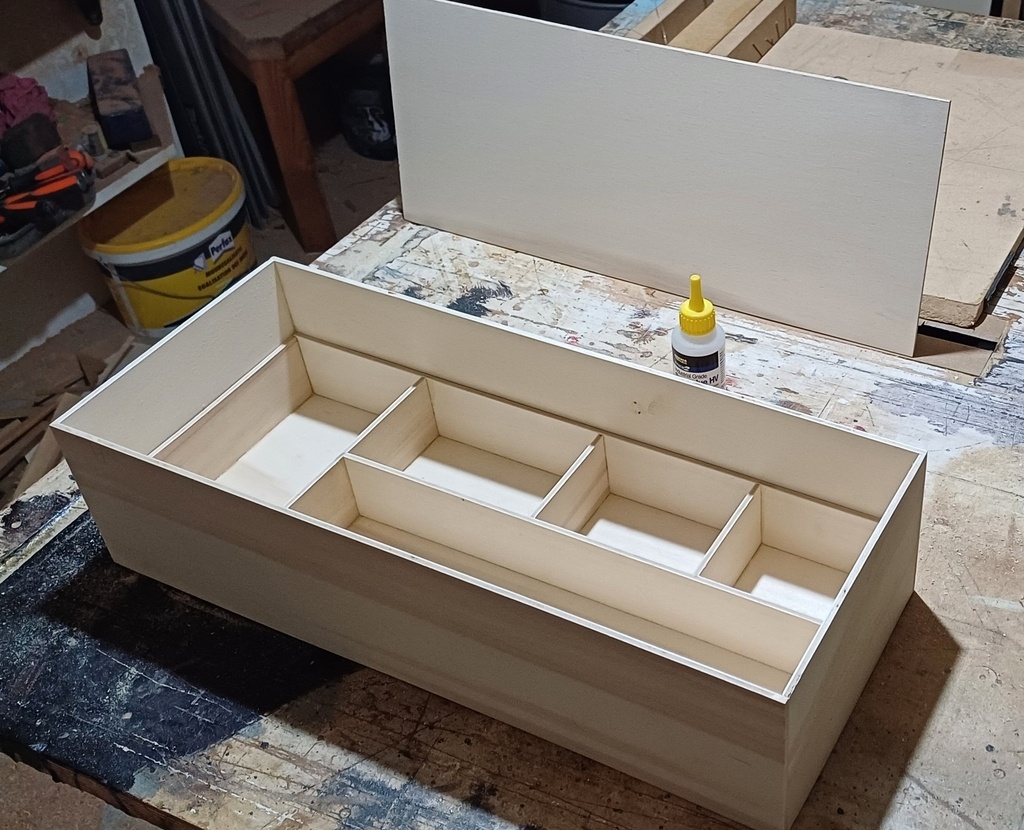

J'ai marqué où devait aller la colle en utilisant un autre côté pour surélever et ne pas avoir la colle qui déborde :

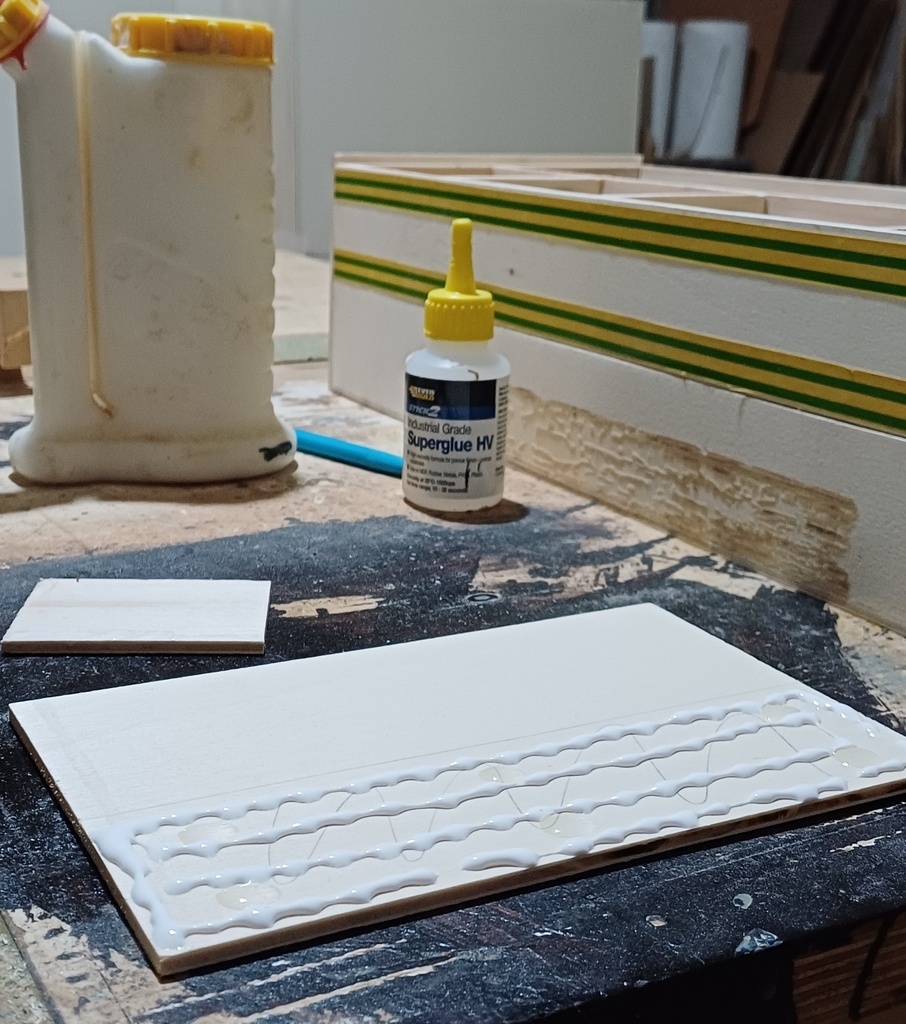

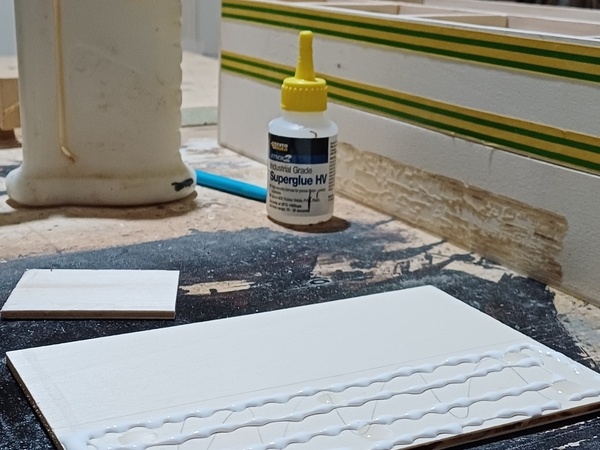

J'ai fait un mélange de colle à bois et de cyanoacrylate pour une tenue instantanée :

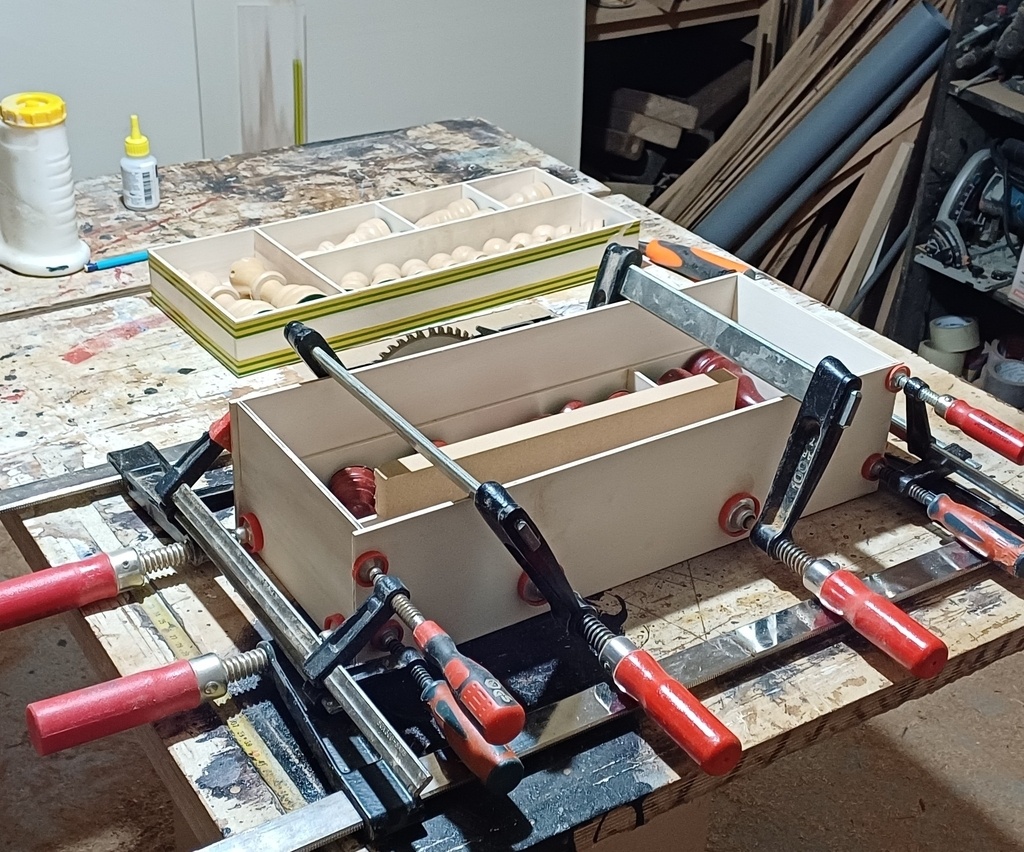

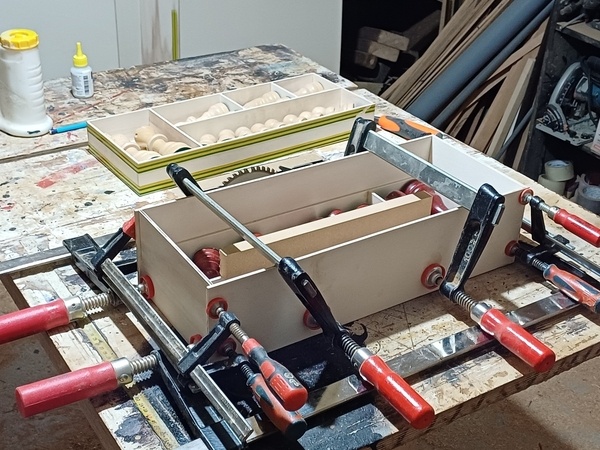

Quelques serre-joints après pas mal de chipotage :

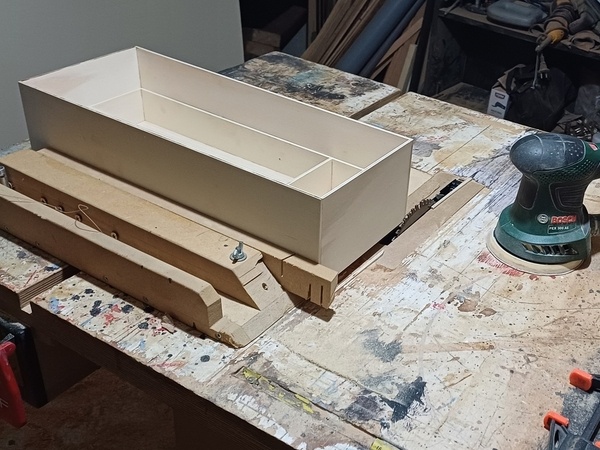

Découpage des bords qui dépassent :

Égalisation des bords supérieurs :

Et collage du couvercle :

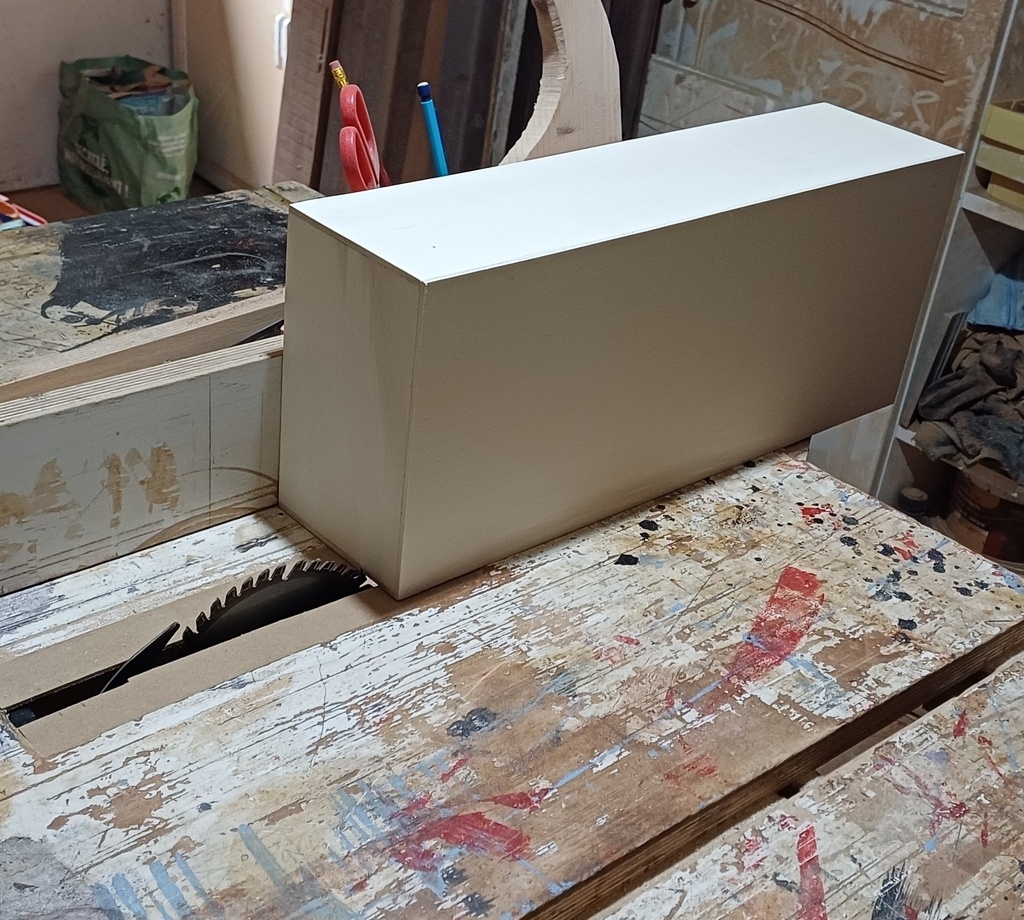

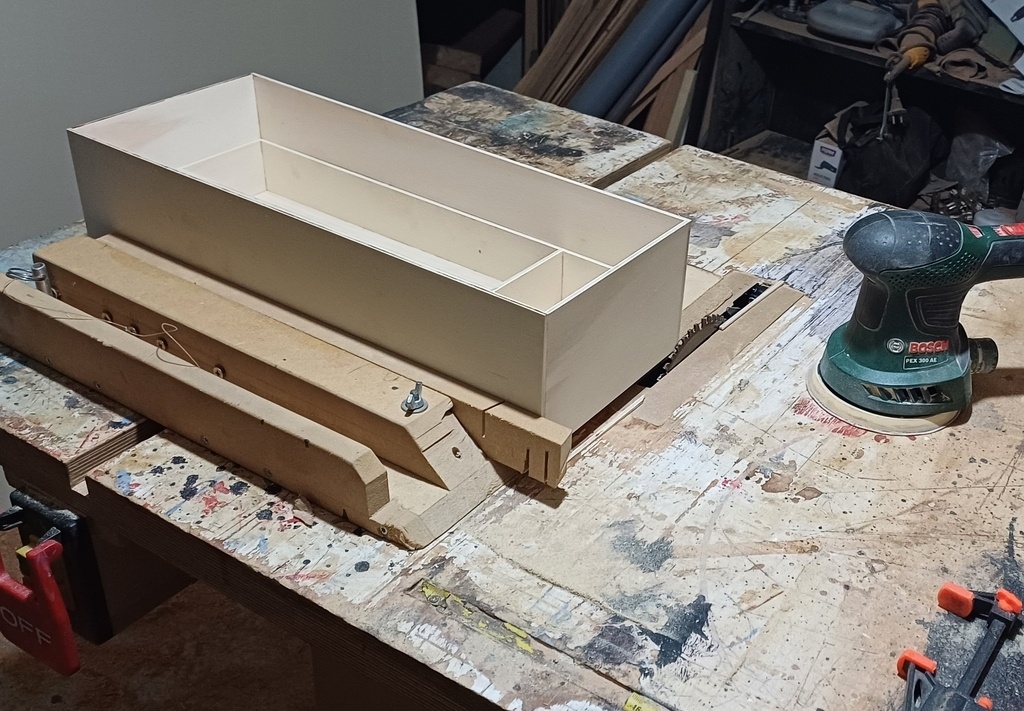

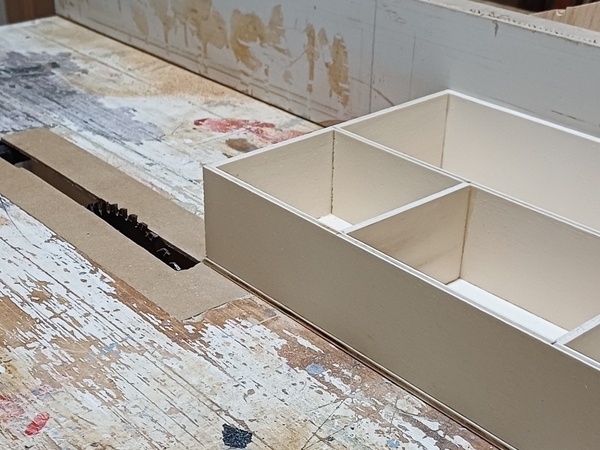

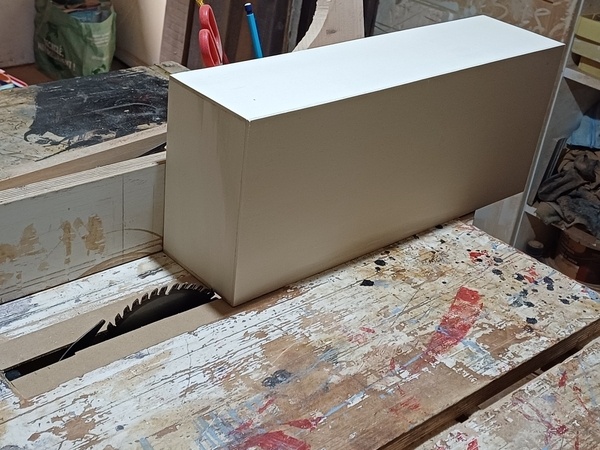

Après y a plus qu'à séparer la boîte fermée en deux :

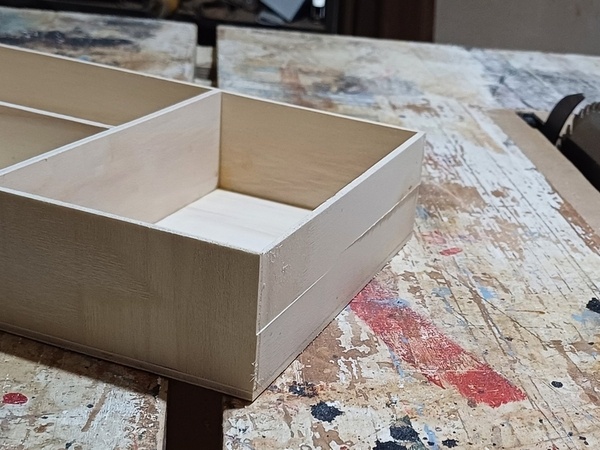

À corriger la coupe mal faite car j'ai oublié de mettre une cale d'épaisseur dans le trait de scie pour la dernière coupe :

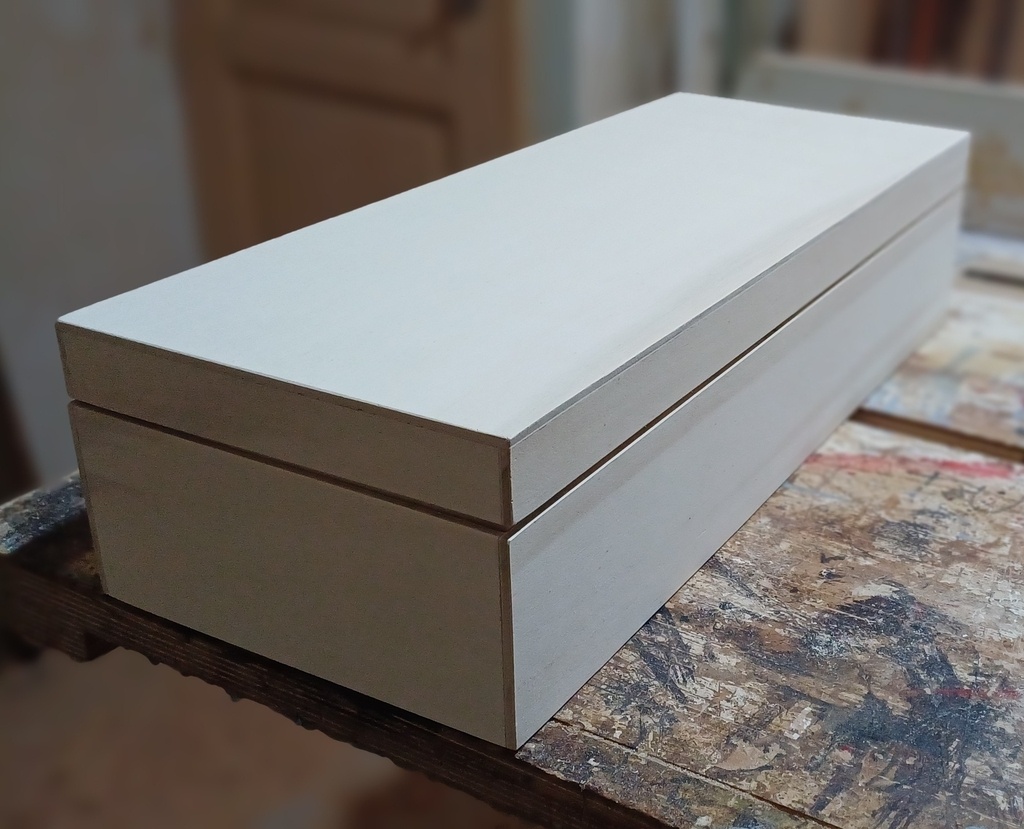

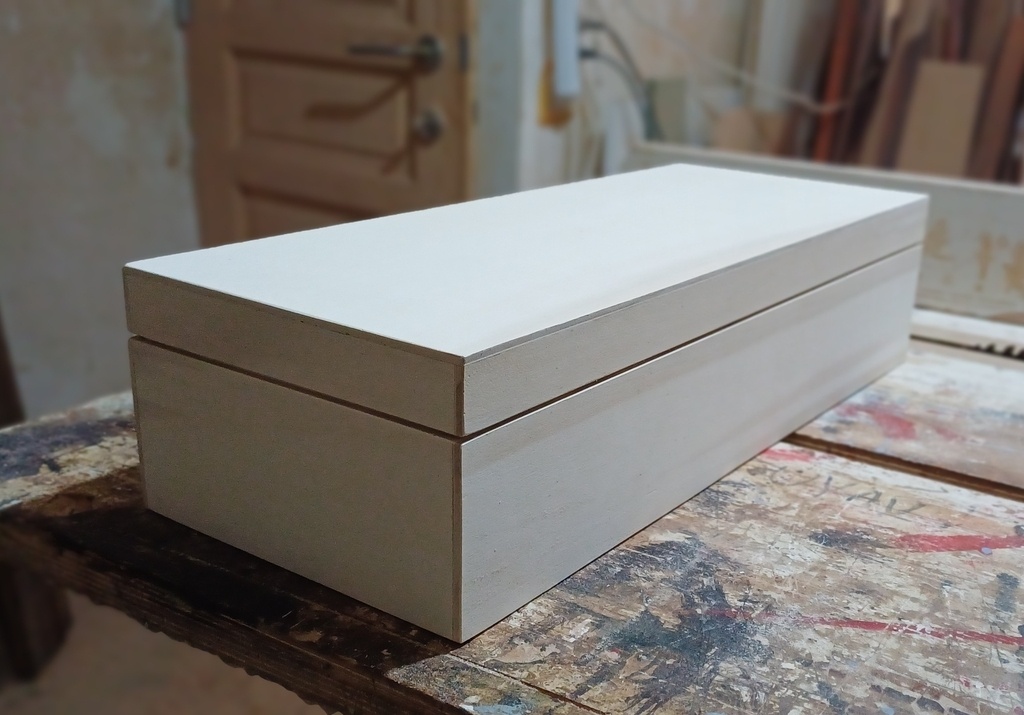

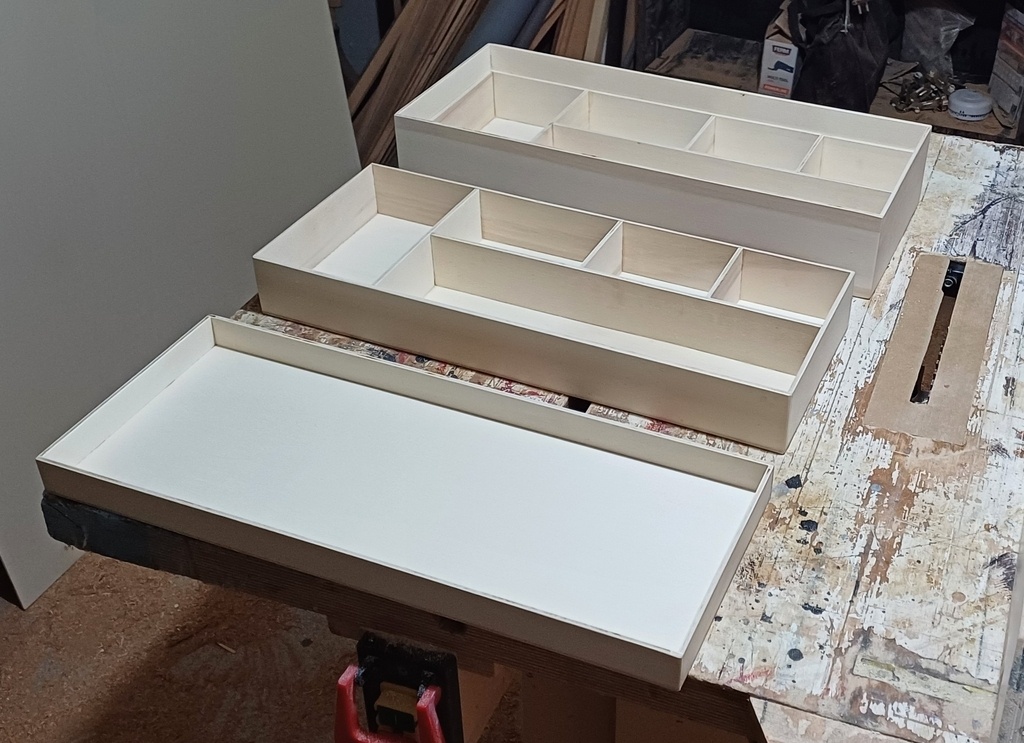

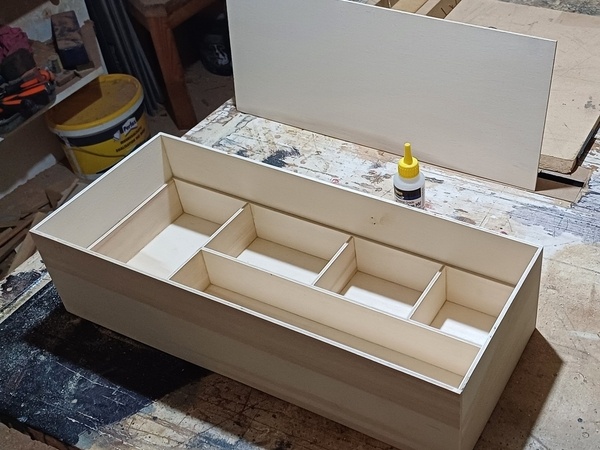

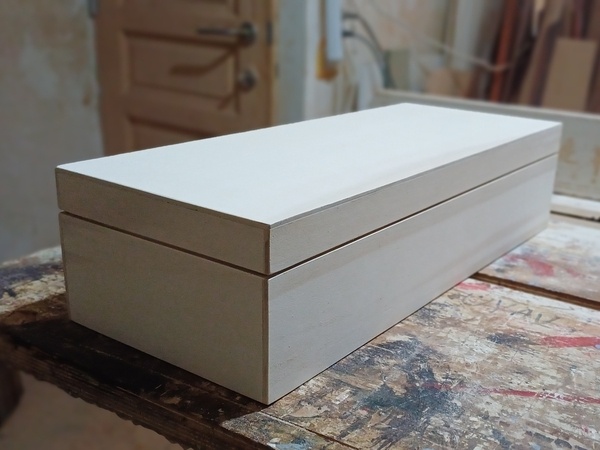

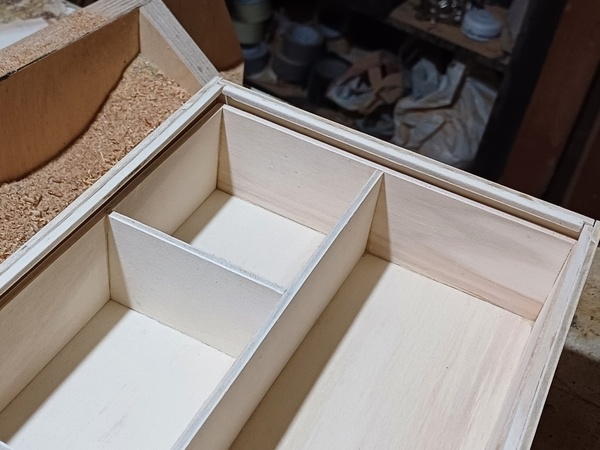

Et après un nouveau ponçage on a une belle boîte !

J'ai quand même du enlever de la matière sur deux bords du rangement amovible (un long bord et un court) pour qu'il coulisse mieux. C'était un peu juste.

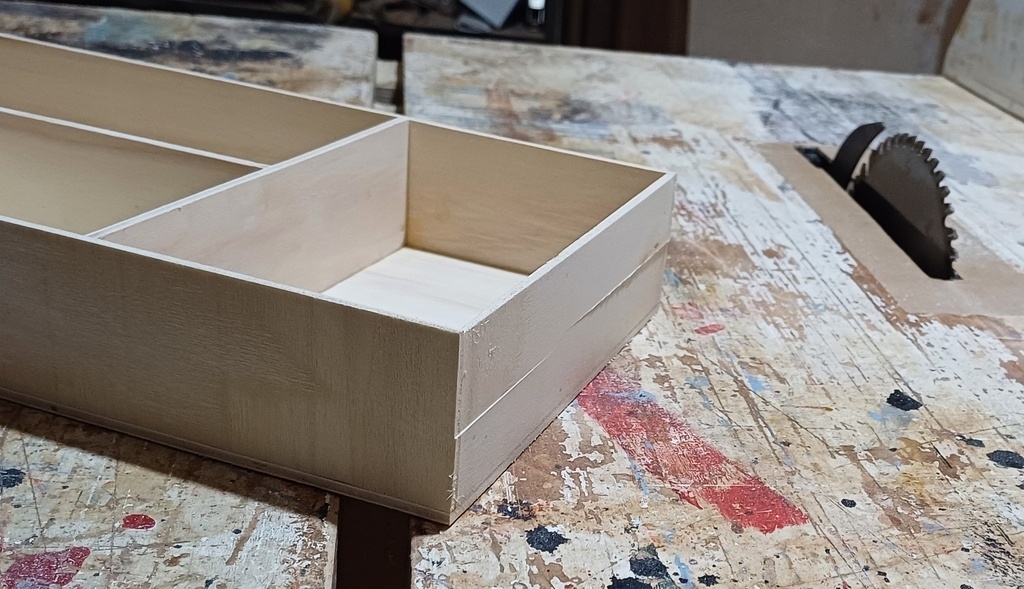

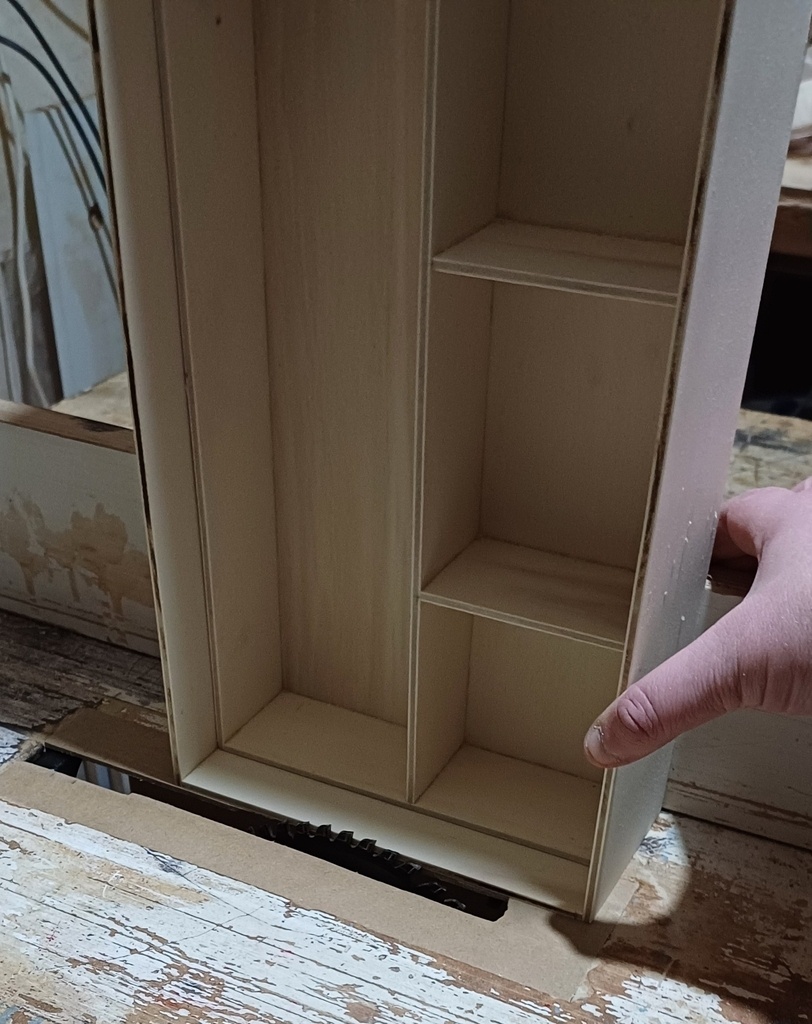

Évidemment j'ai encore fait une coupe dégueulasse (on sent l'envie de finir) que j'ai du corriger :

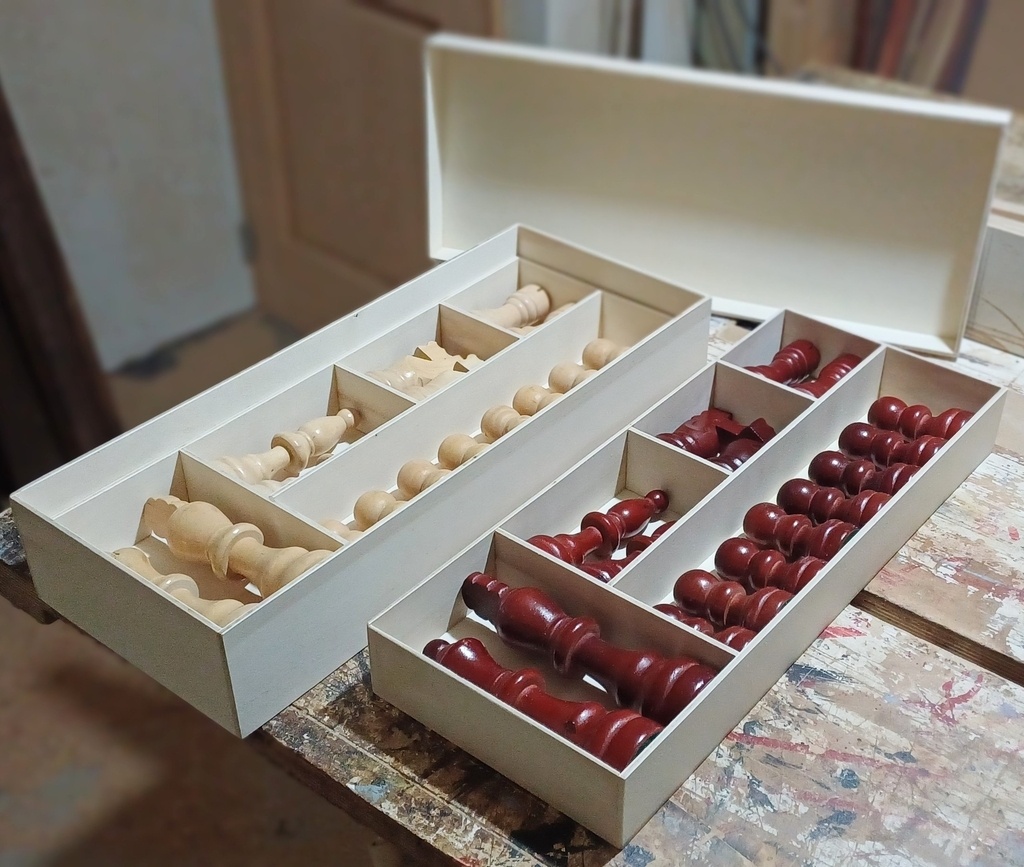

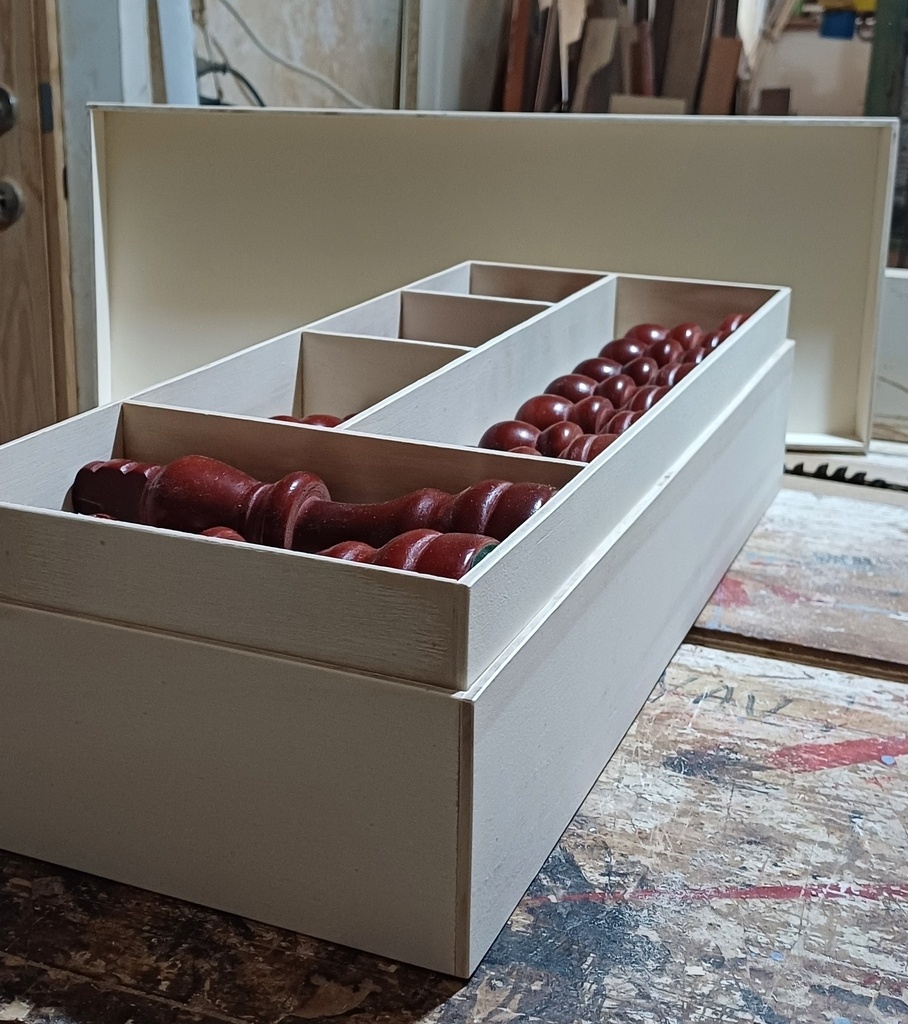

Mais après la boîte ferme bien et tout est facile à ouvrir et retirer :

Voilà, c'est sûrement beaucoup trop long comme article, je n'imaginais pas au début. C'est un peu tard pour moi pour la déplacer dans les pas-à-pas, puis c'est pas vraiment un guide non plus, j'avais juste envie de détailler un peu plus.

Bon copeaux,
Nairod
