Prototype de fauteuil full 3 plis épicéa
Dimensions panneau commandé = 5000 x 2050 x 27 mm
Dimensions panneau usiné = 1650 x 680 x 27 mm
Soit 9 fauteuils dans un grand panneau
Qualité = choix B/C+
Fournisseur = Dispano Metz
dispano.fr/p/p...m-27mm-A1013417
Plans en cours de révision pour un meilleur assemblage des éléments
Me dirige vers de la vis d'assemblage plutôt que de la vis à bois classique, dans l'idée ci-après :
foussier.fr/bo...our-vis/sp25485
foussier.fr/vi...e-blanc/sp25484
Fauteuil prêt à peindre, choix des couleurs en cours de réflexion
Quelques étapes de la production ci-dessous

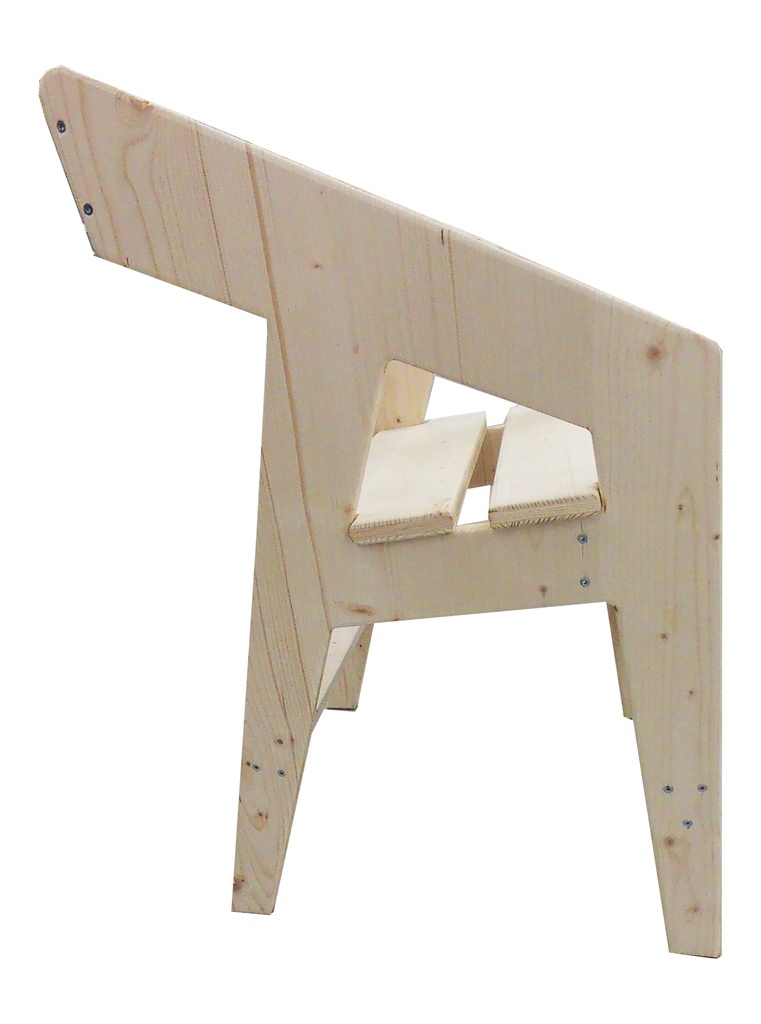

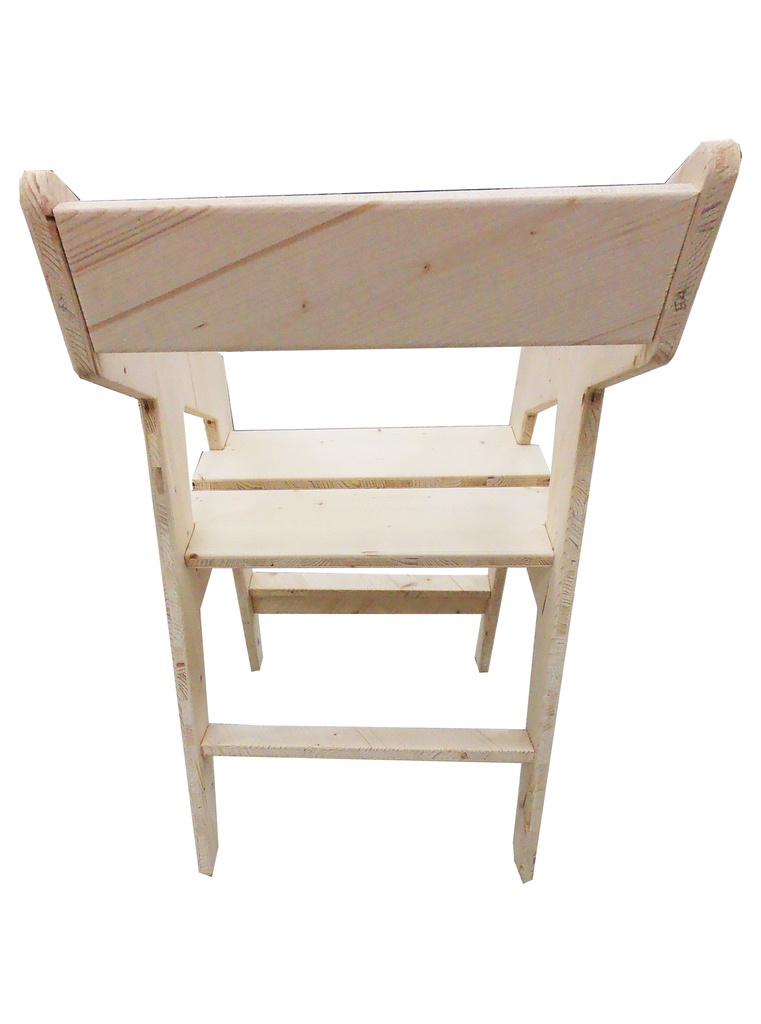

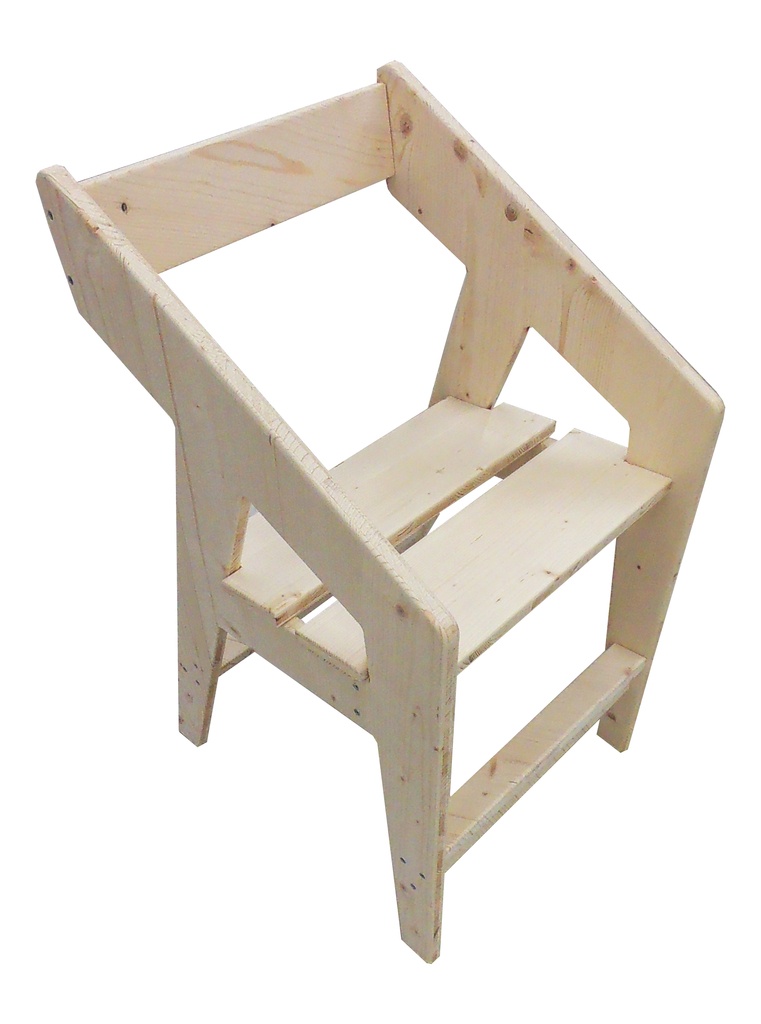

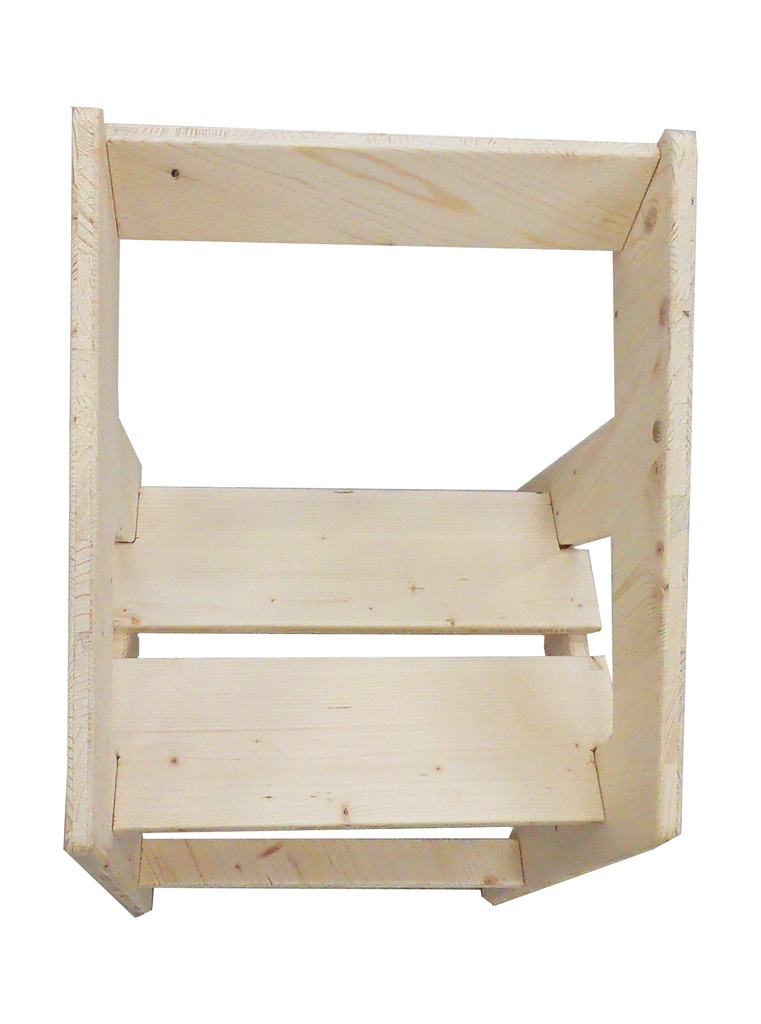

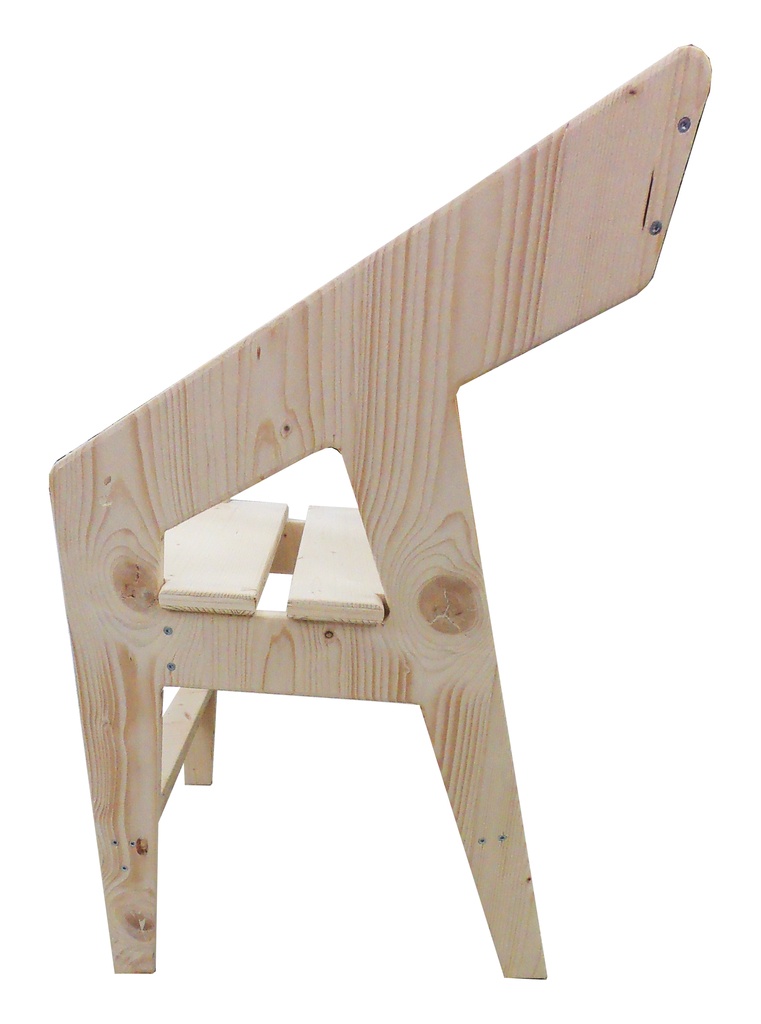

Le résultat final
Découpe du 3 plis épicéa à la scie à panneau
Usinage à la commande numérique du fauteuil
Calibrage pièce au roulement avec défonceuse Festool OF2200
Ponçage final à la Festool Rotex 150 et découpe scie sauteuse Trion PSB300
Quart de rond 10mm à l'affleureuse Festool OFK500
Publications associées
Licence
Discussions
Bonjour,
Les photos me questionnent ?
Les barreaux du bas n’offrirait il pas une meilleure résistance si ils étaient placés à la verticale? La j’ai l’impression que si on prend appui dessus il y a un risque de fléchissement?
Je trouve le design épuré et le coté hautement reproductible en série est très intéressant.
Bonjour, effectivement sur les photos c'est assez peu visible mais le barreau avant est supporté par un autre mis à la verticale. Le barreau arrière lui ne l'est pas tout simplement car l'optimisation du panneau ne permettait pas d'obtenir 4 barreaux, seulement 3 et de largeur différente.
Le barreau avant permet une meilleure tenue des pieds (plus large horizontalement).
Le barreau arrière n'a comme fonction que d'éviter le gite du fauteuil.
Sur les photos c'est du 3 plis de 19mm, mais sur la vidéo de l'usinage à la CN, c'est du 27mm d'épaisseur. Votre sentiment de flexion est peut-être dû à cela et vous avez raison ! En 27mm c'est beaucoup mieux mécaniquement mais le fauteuil est plus lourd.
En 19mm et avec une meilleure conception, ce que je suis en train de revoir actuellement, je crois que ça serait parfait. Je ferai un retour sous peu.
Merci pour ce partage des détails. J’attends les futurs retours
