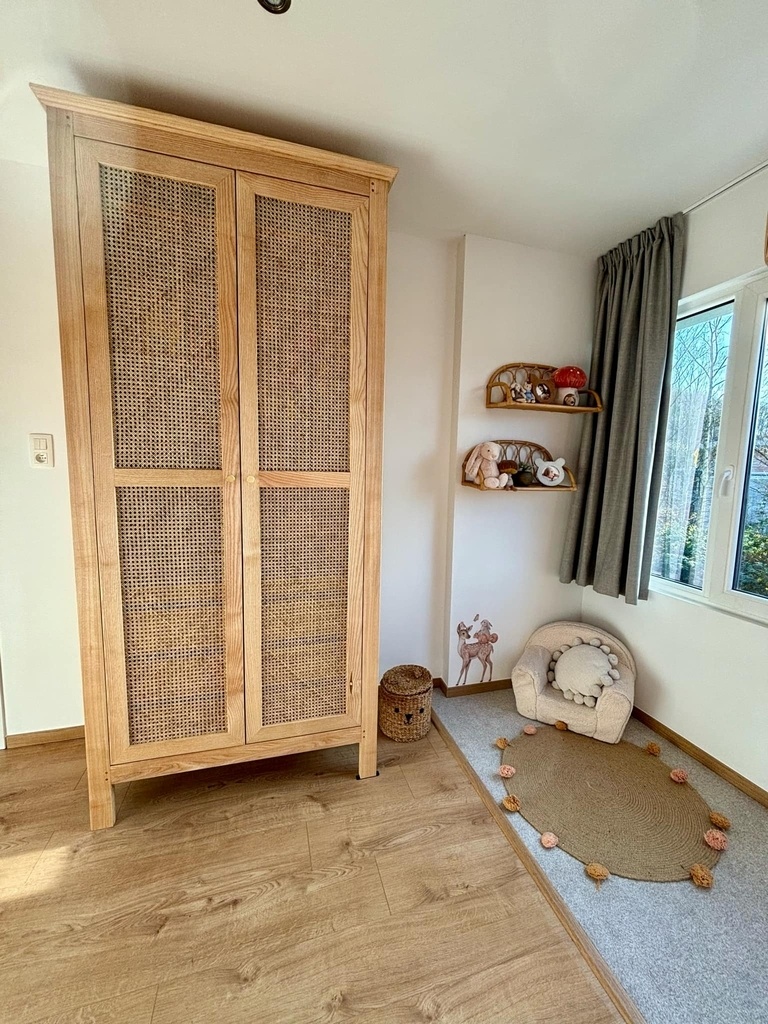

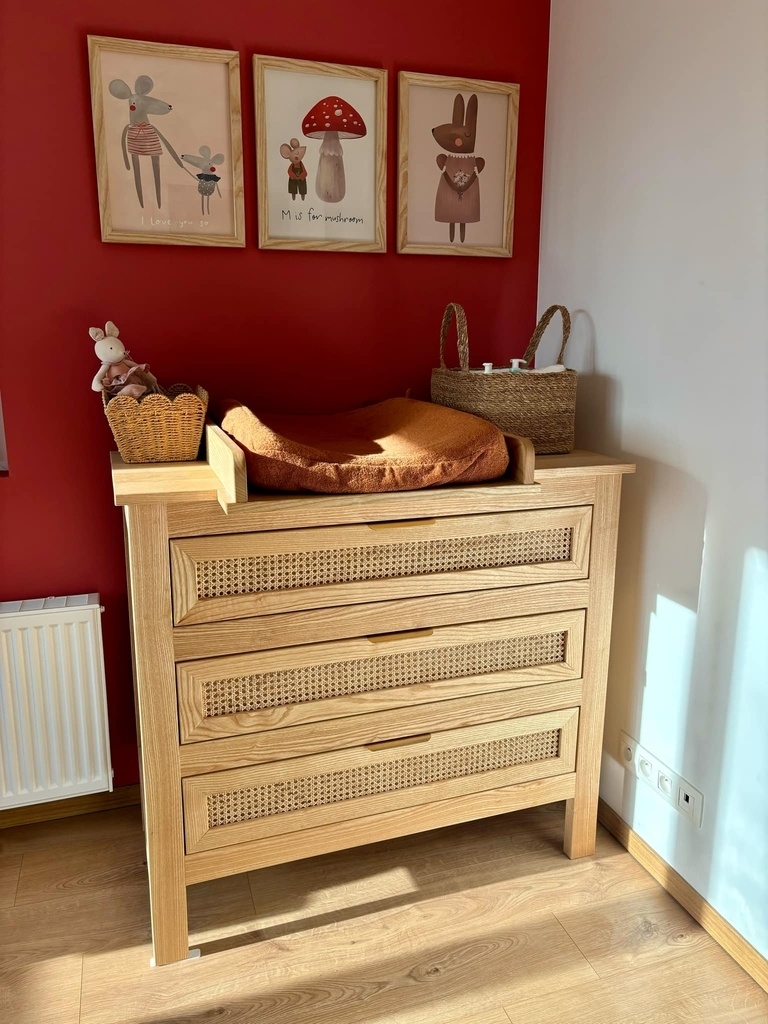

Voici la garde-robe en frêne massif qui complète la chambre à coucher de ma fille. La commode/table à langer avait déjà été réalisée auparavant. Le lit a été acheté par manque de temps, je suis trop lent, elle a bientôt 1 an ...

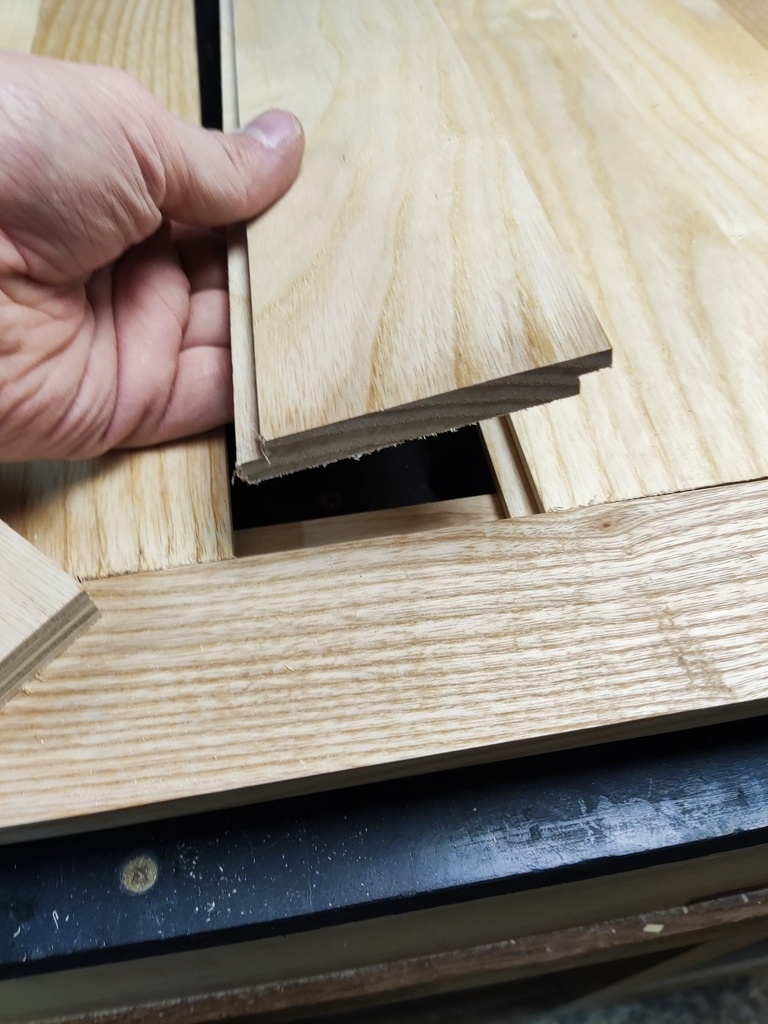

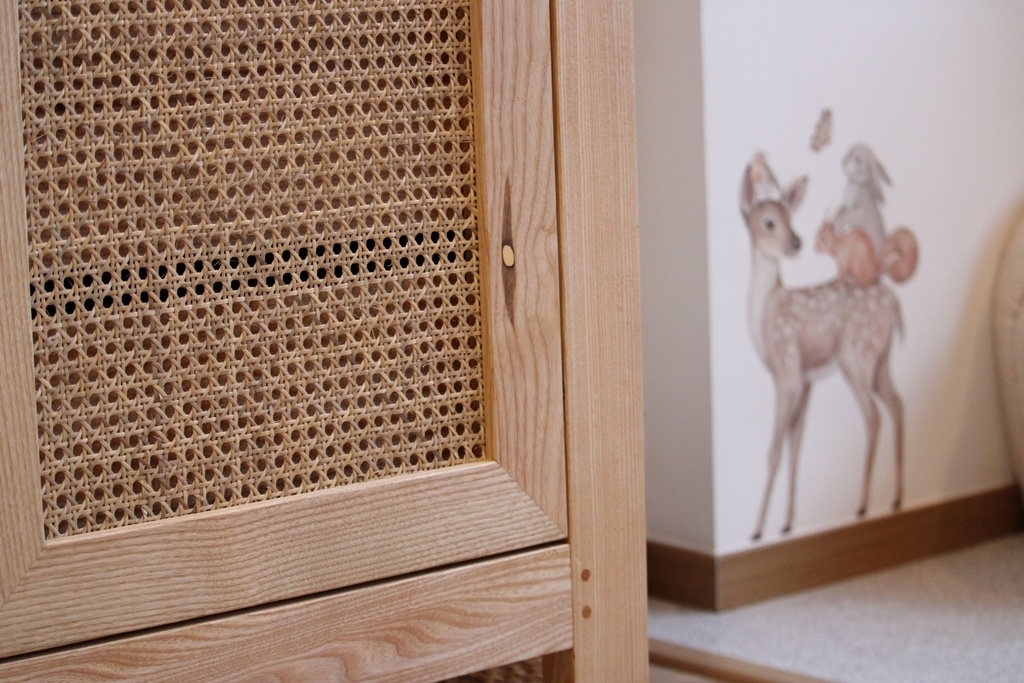

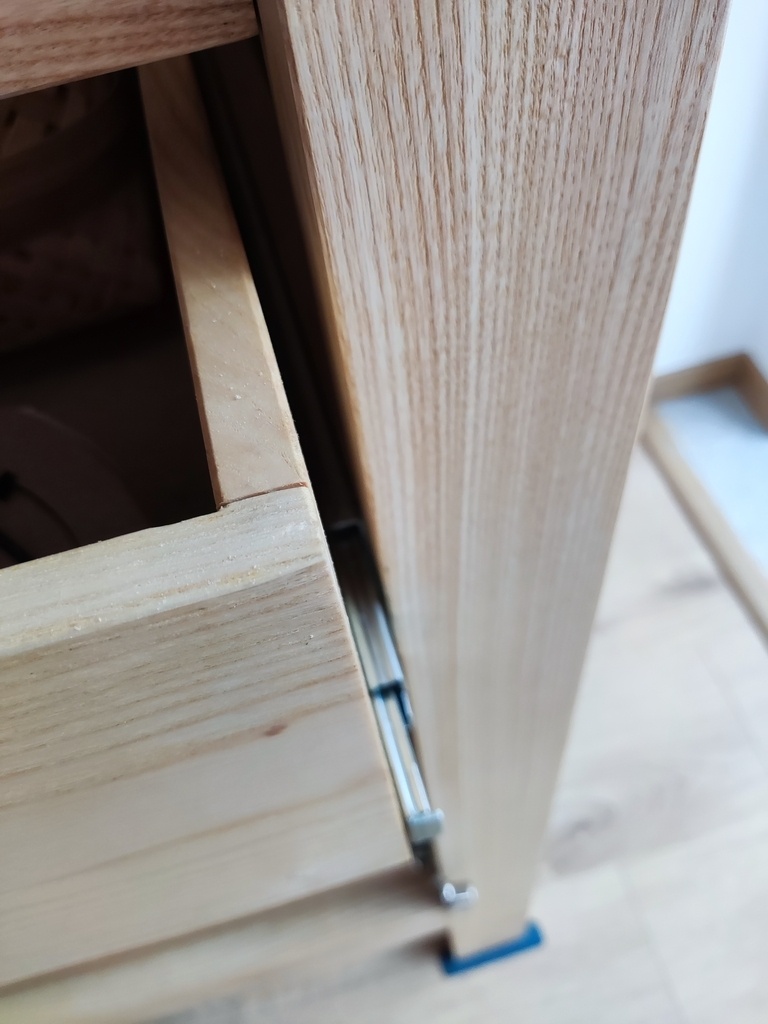

Assemblage tenon mortaise. Panneaux de 15mm en massif encastrés dans des rainures sauf les 4 panneaux du fond qui sont en CP de 12mm. Tiroirs sur coulisse EMUCA. Tablette en frêne massif de 21mm. Portes réalisées avec du cannage en rotin pour le rappel de la commode et un peu allégé le style qui aurait fait trop "massif".
Plan

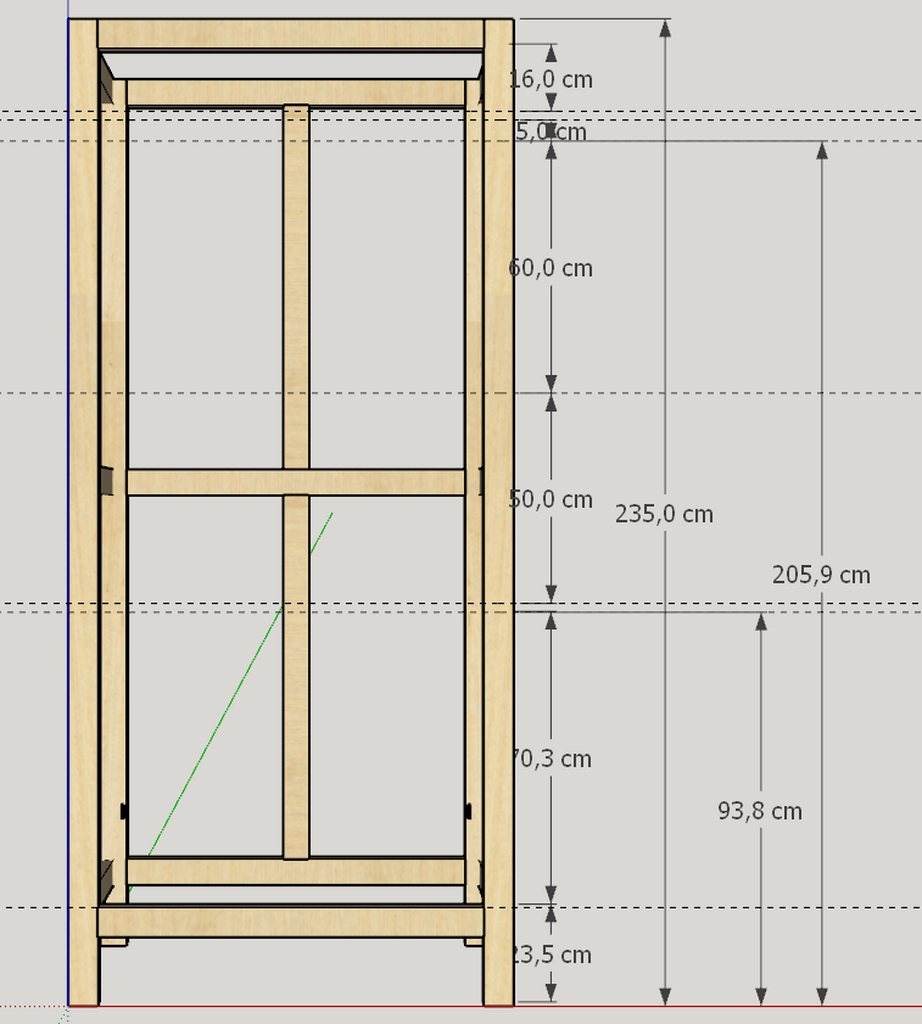

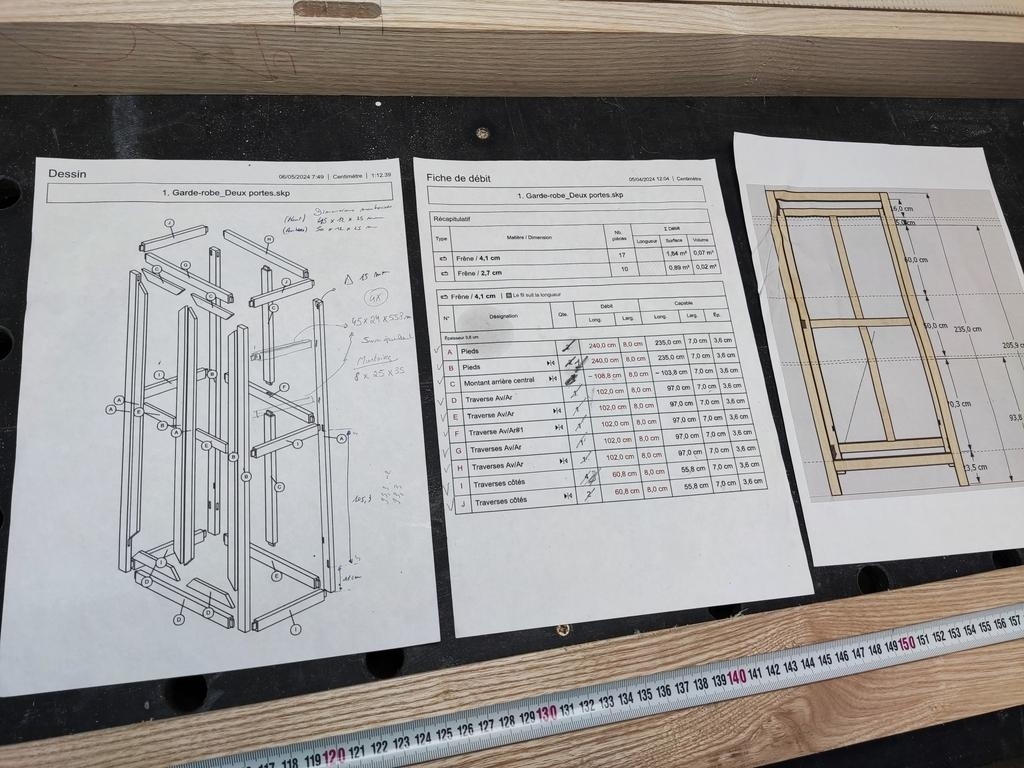

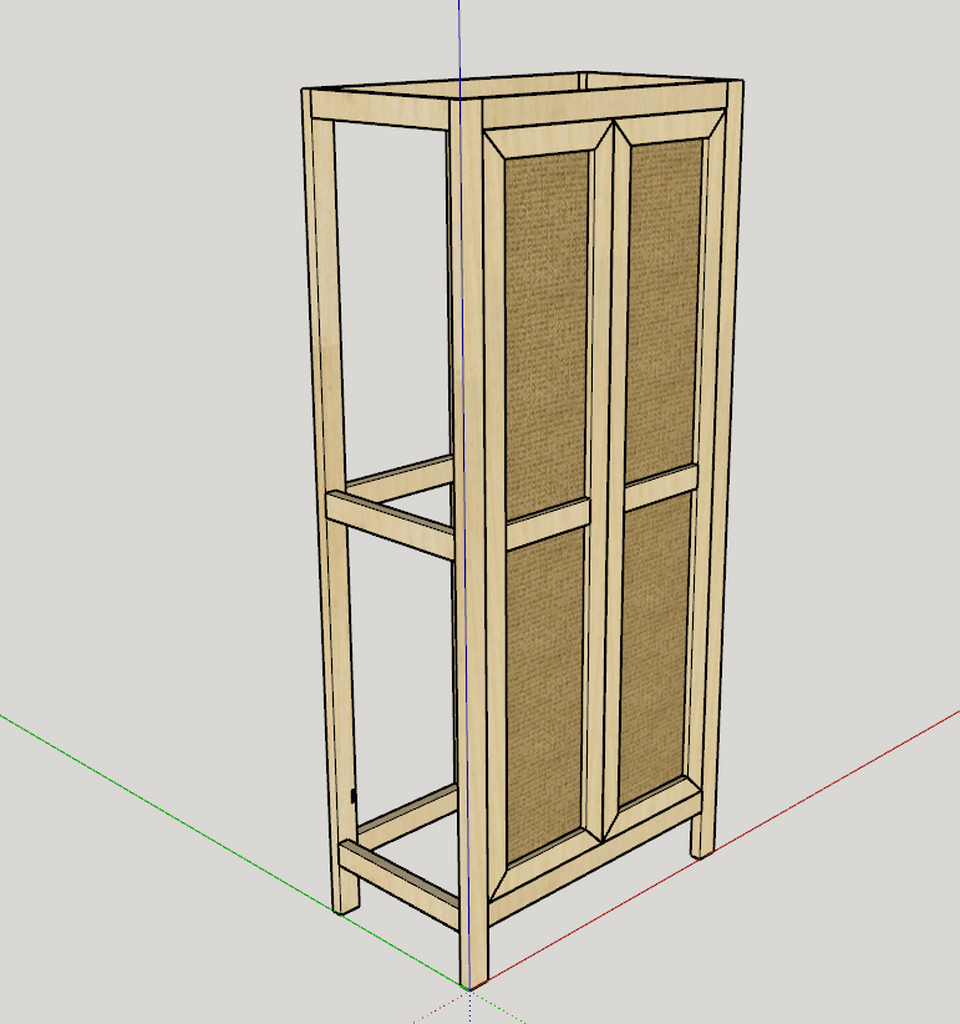

Voici quelques images du plan SketchUp. Je n'ai modélisé que l'ossature du meuble. Le reste a été fait après sur papier en fonction des côtes réelles du meuble.
Réalisation

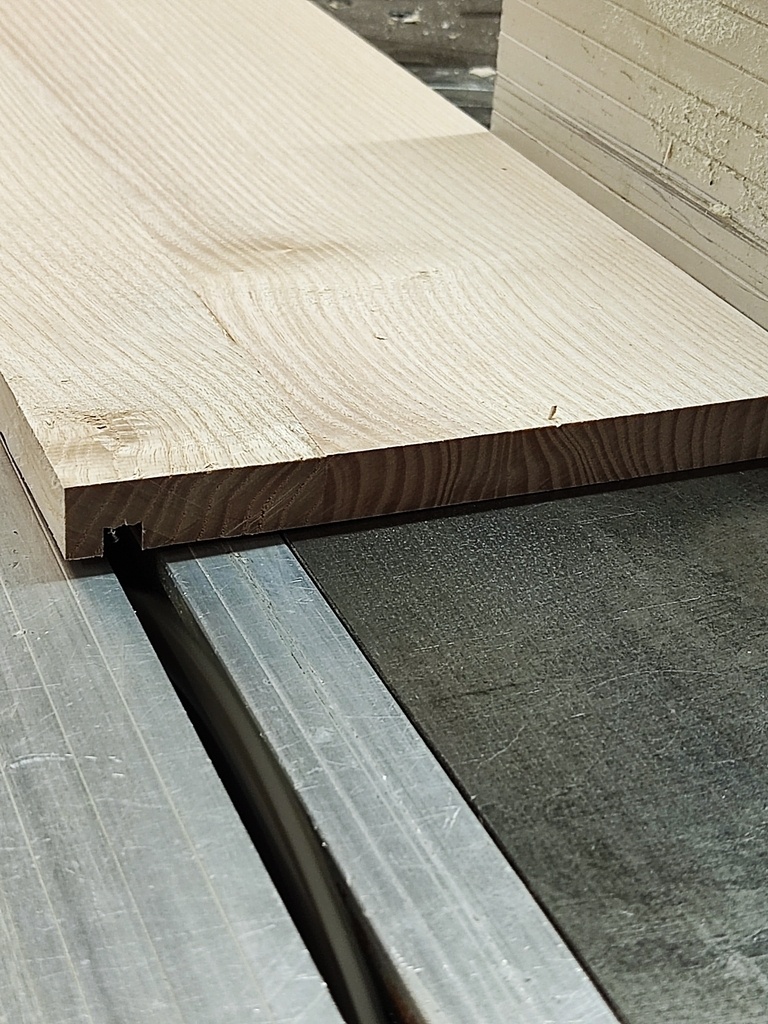

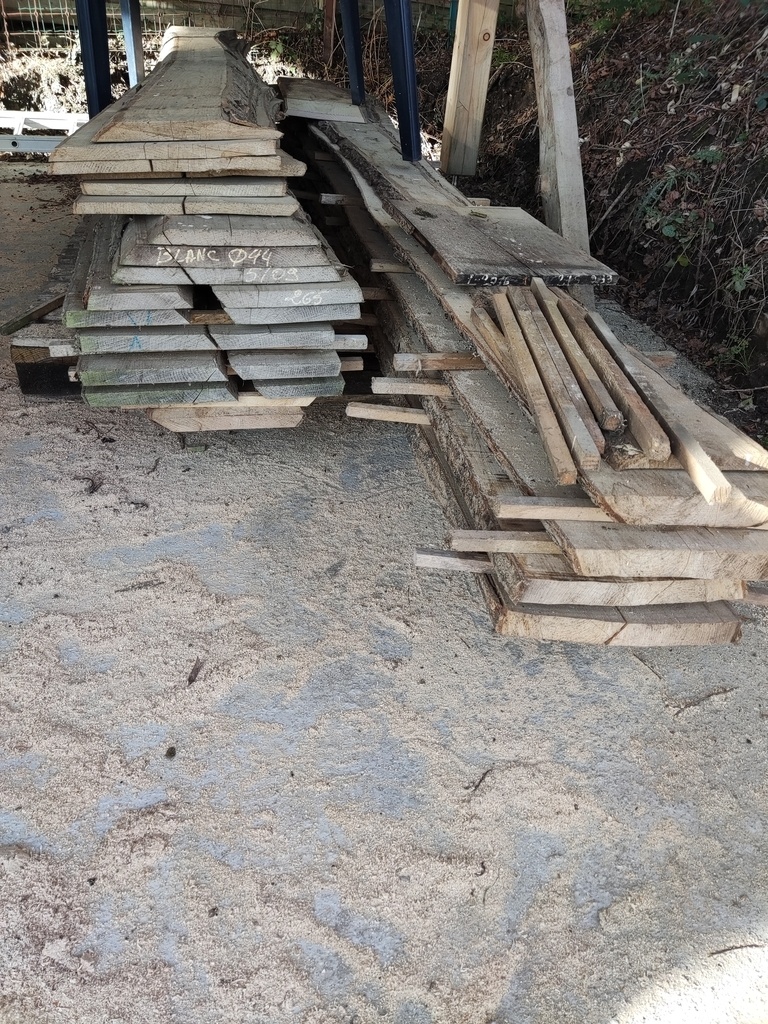

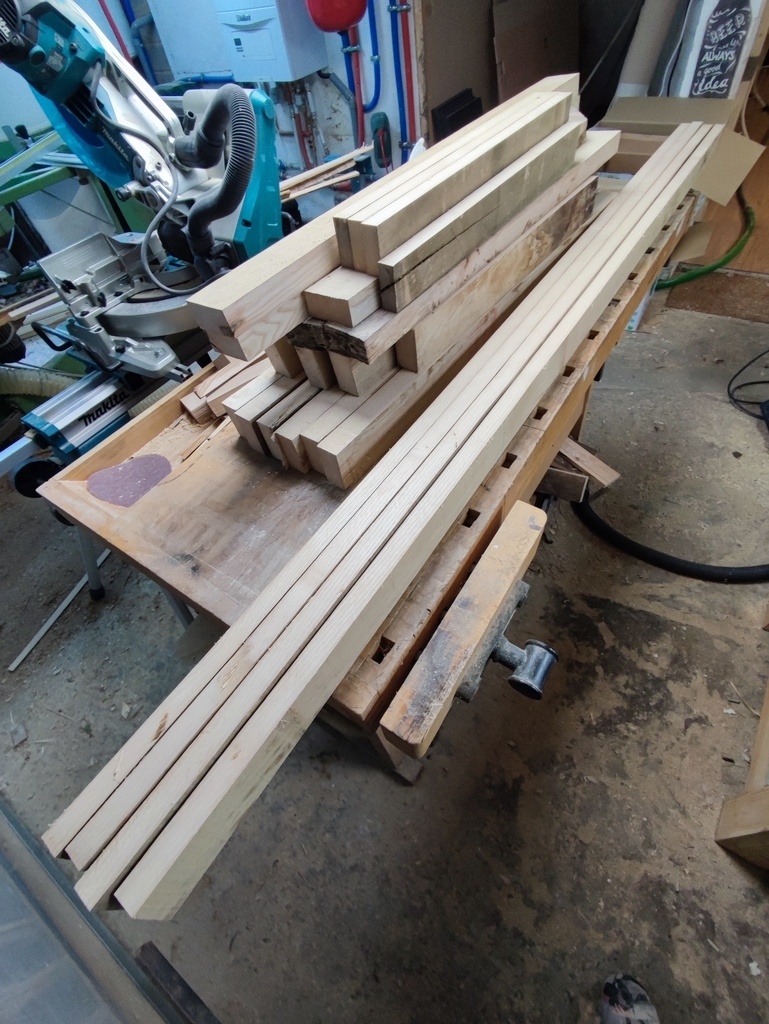

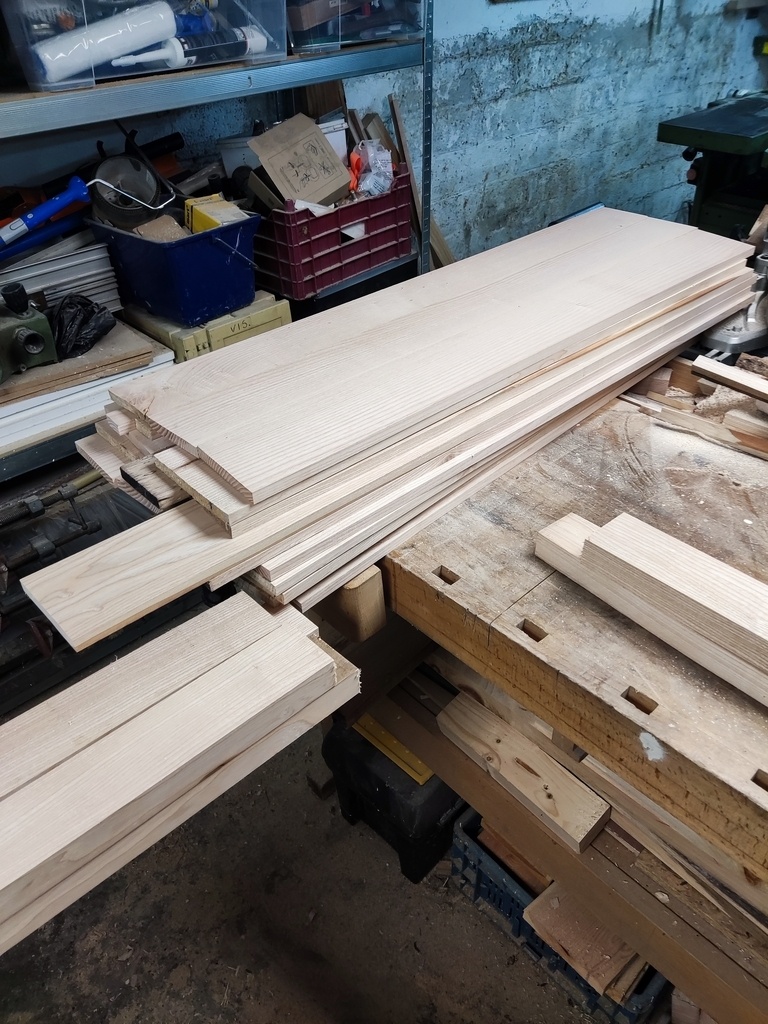

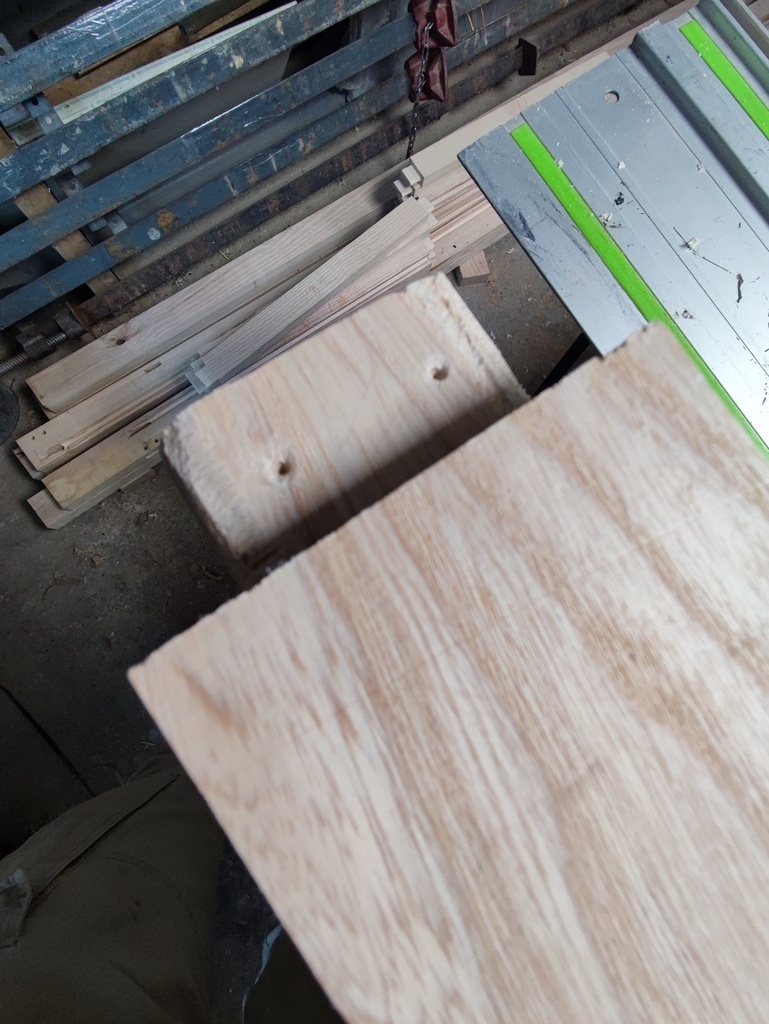

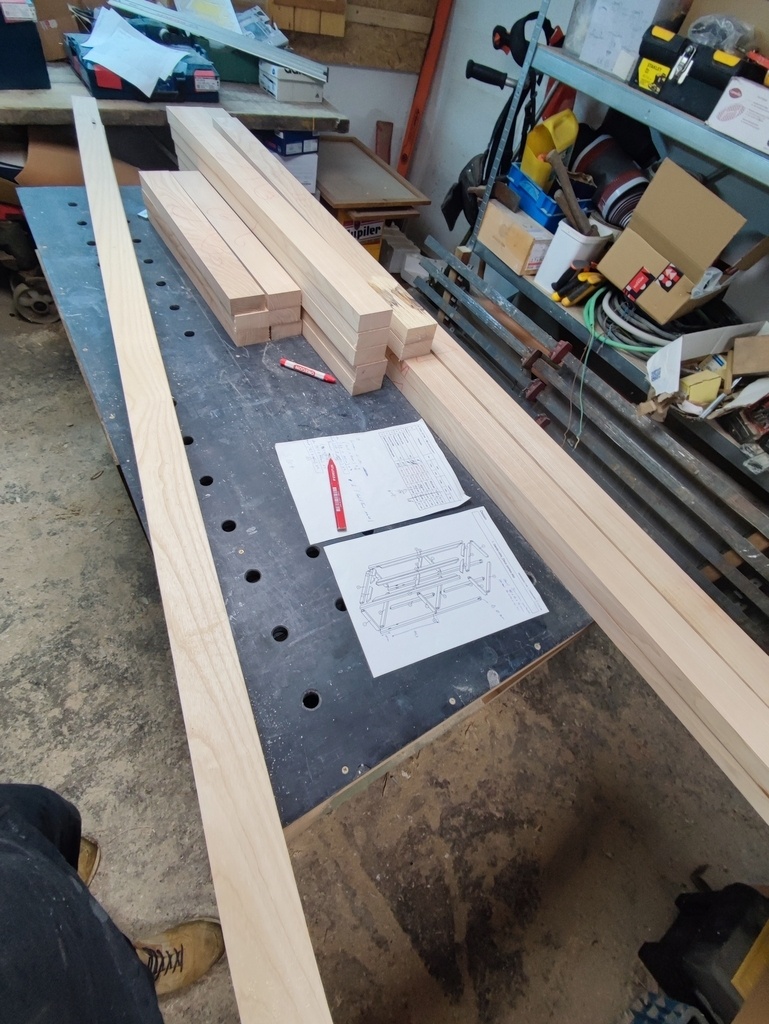

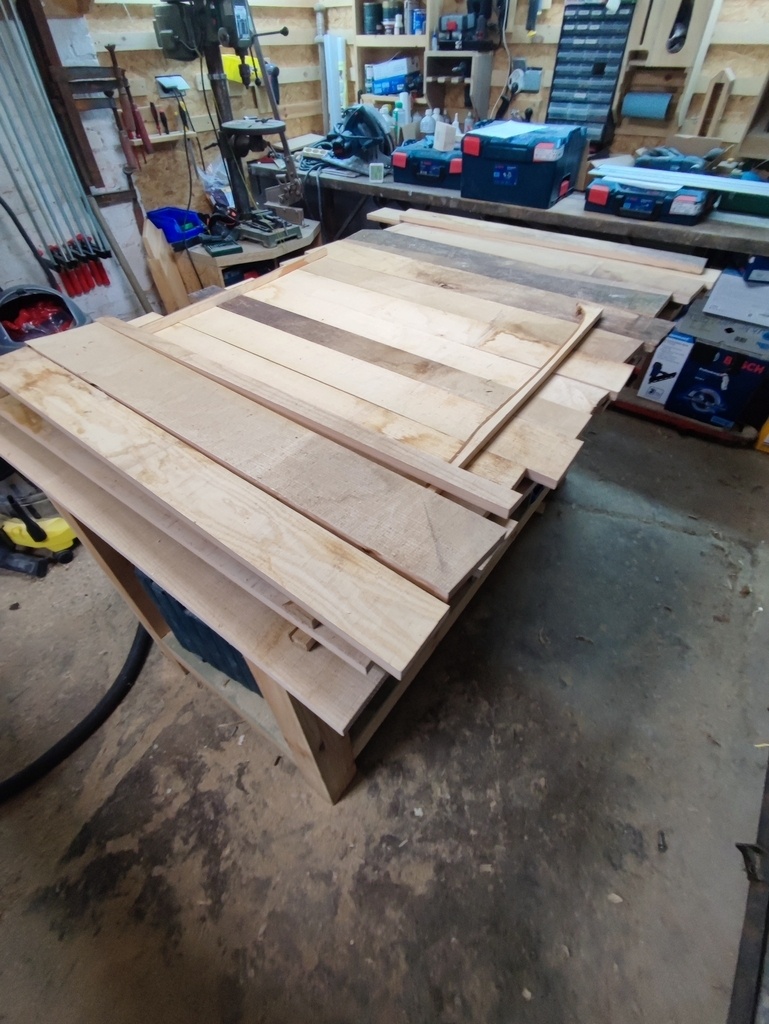

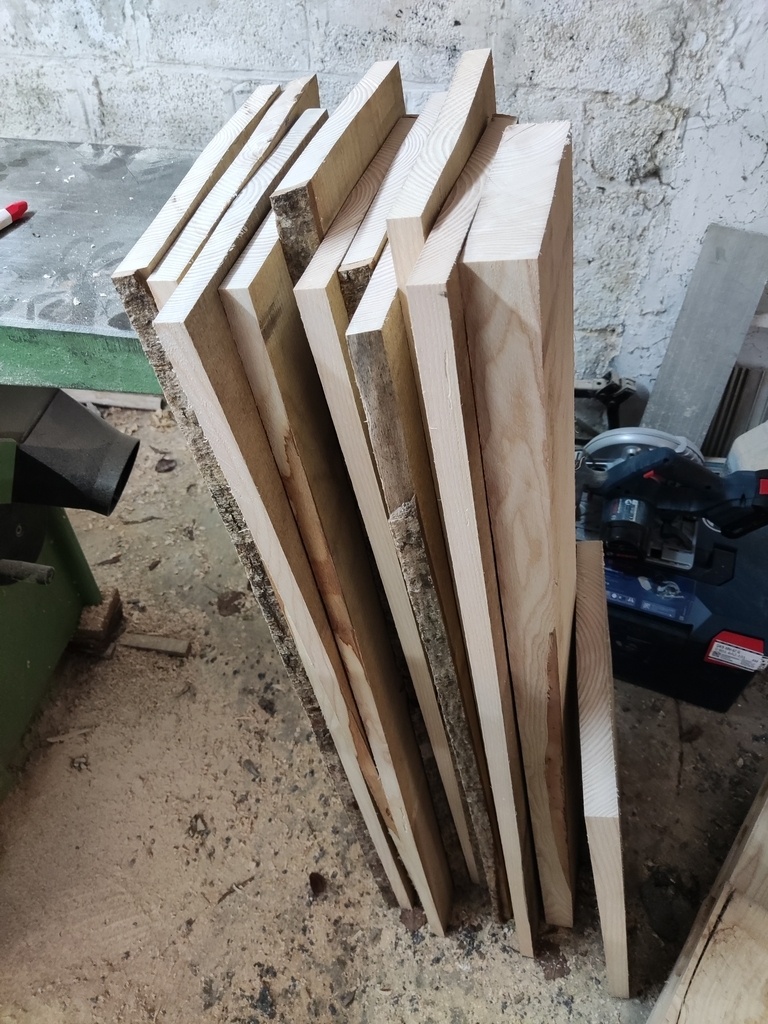

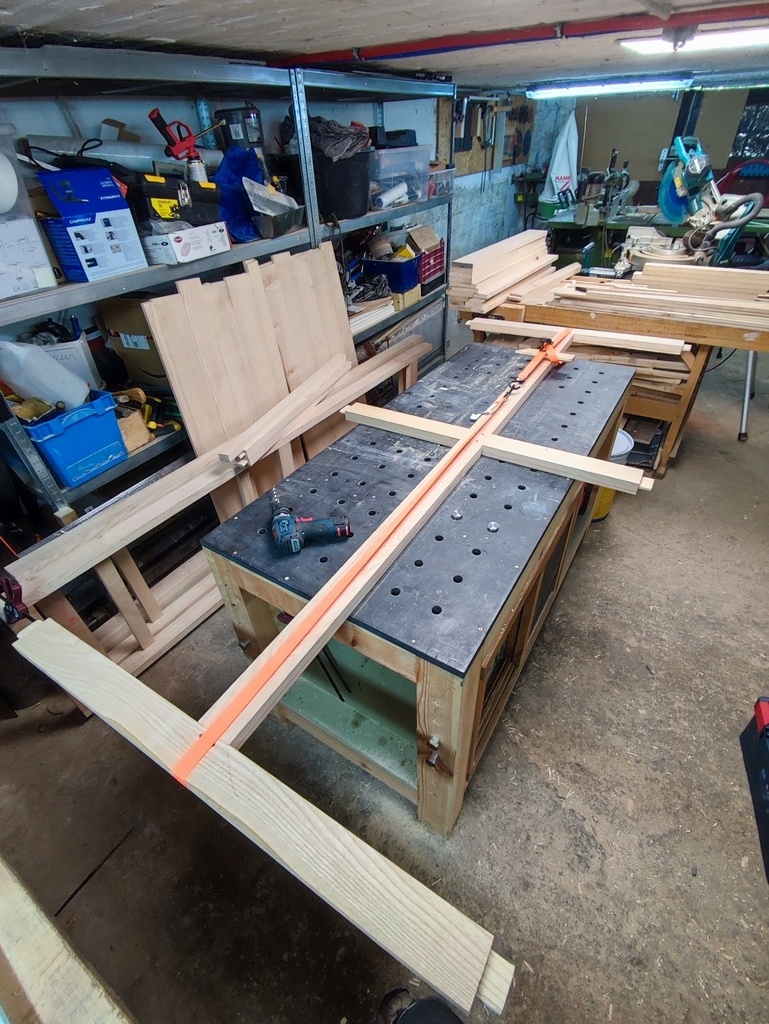

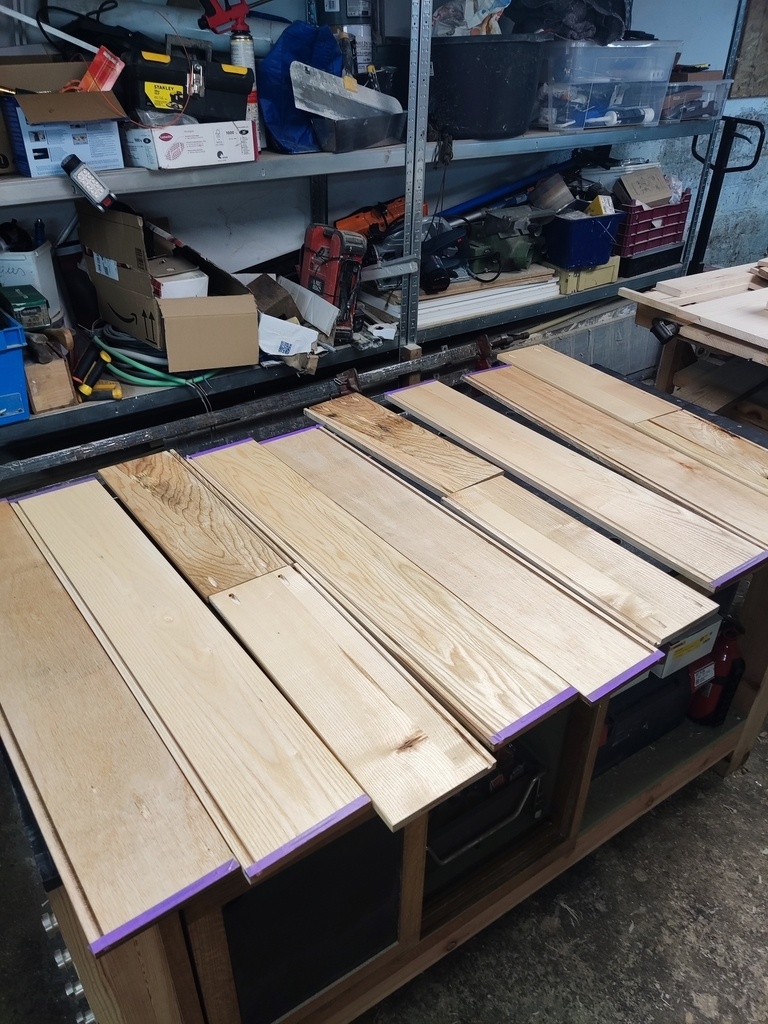

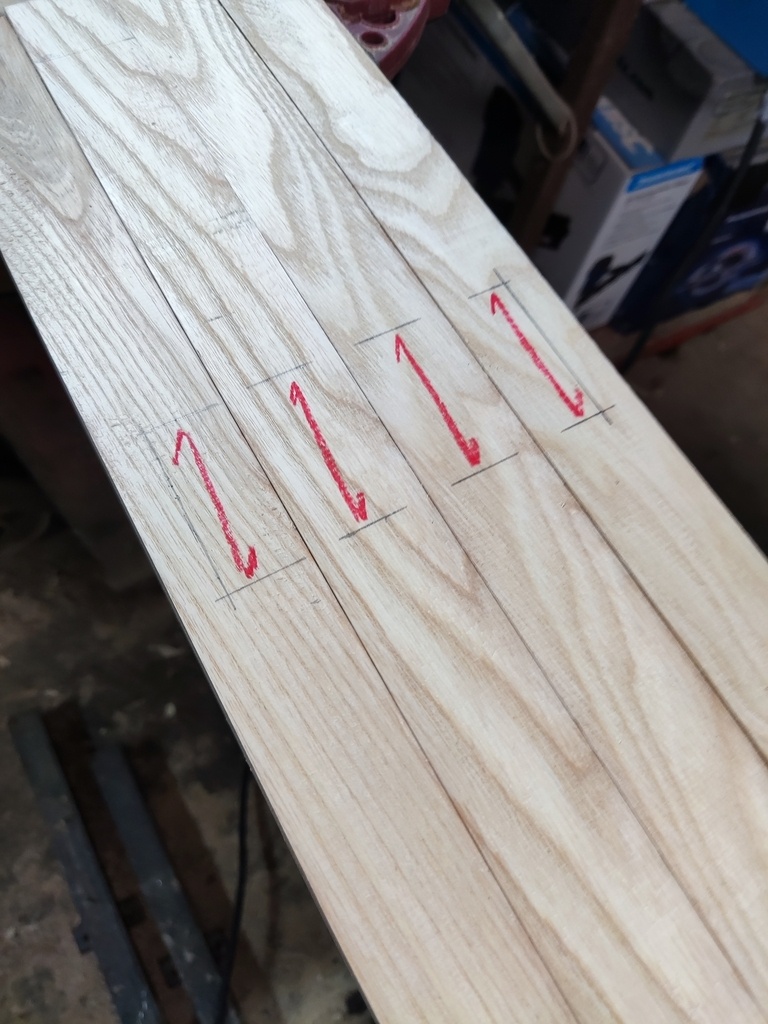

Activités habituelles du délignage, corroyage, mise à longueur, etc. Attention particulière pour les montants du meuble et les montants des portes qui ont été délignés un maximum dans le quartier. Vu la hauteur, je voulais m'éviter des problèmes. On verra plus tard qu'une porte a quand même voilé...

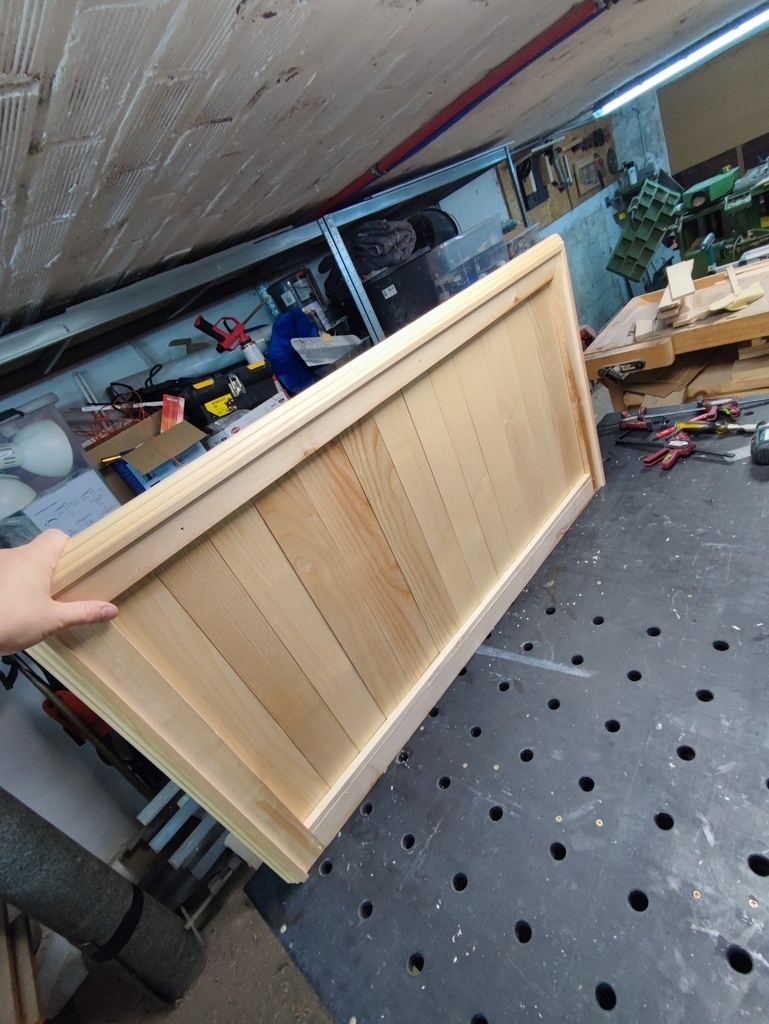

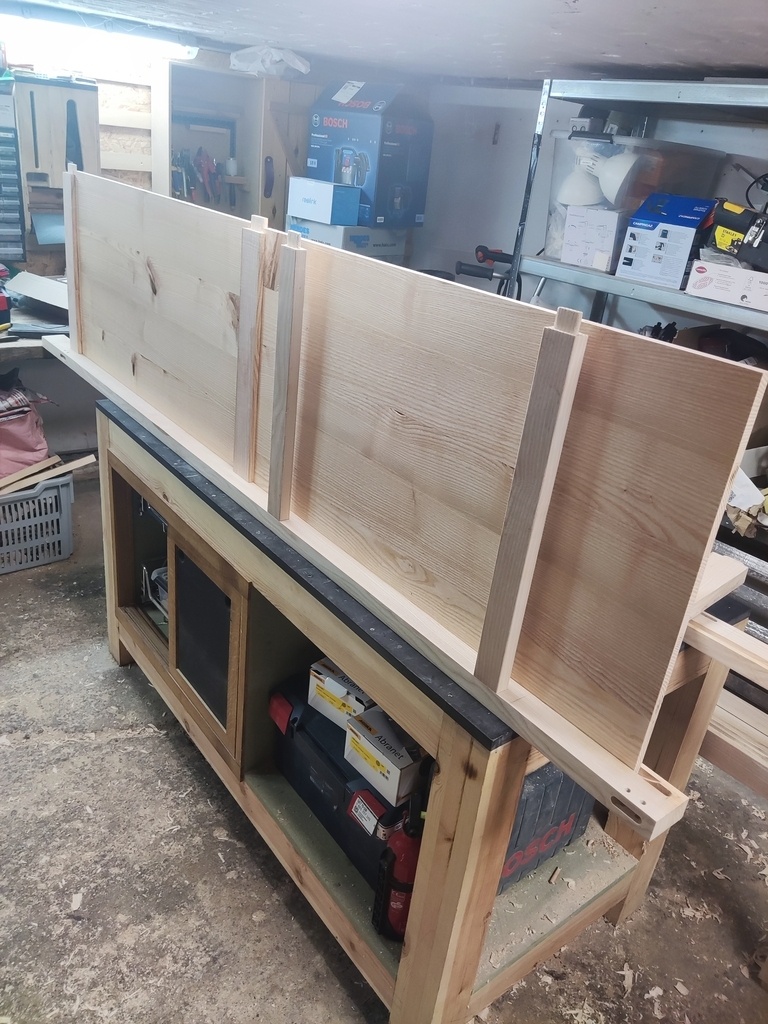

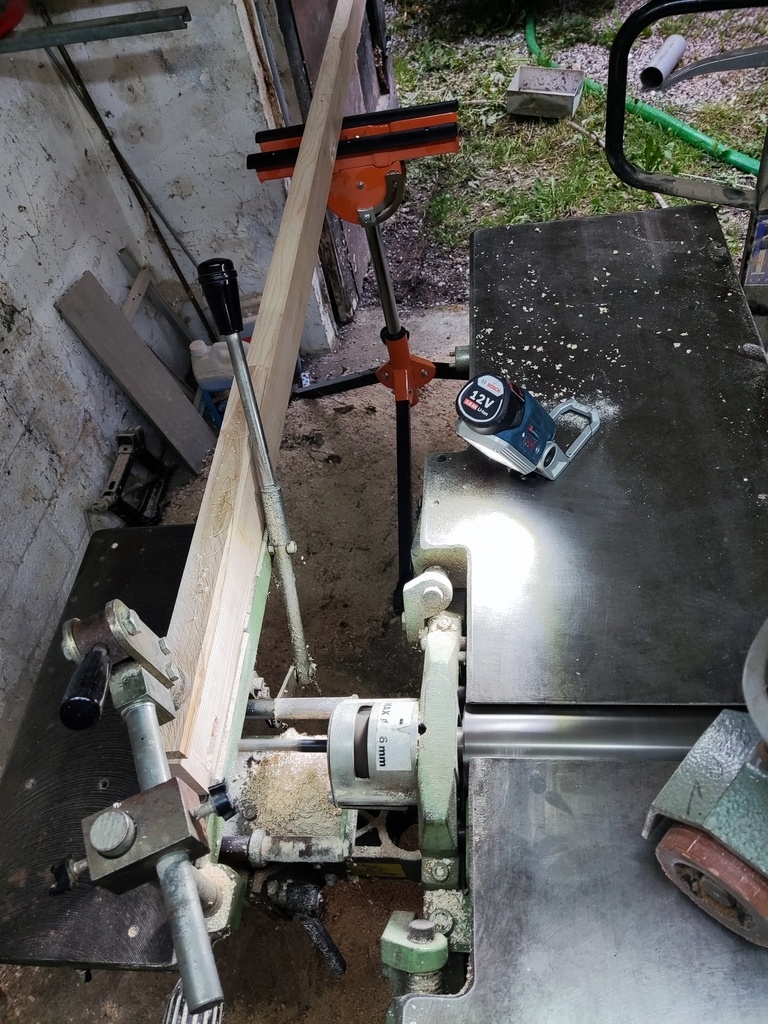

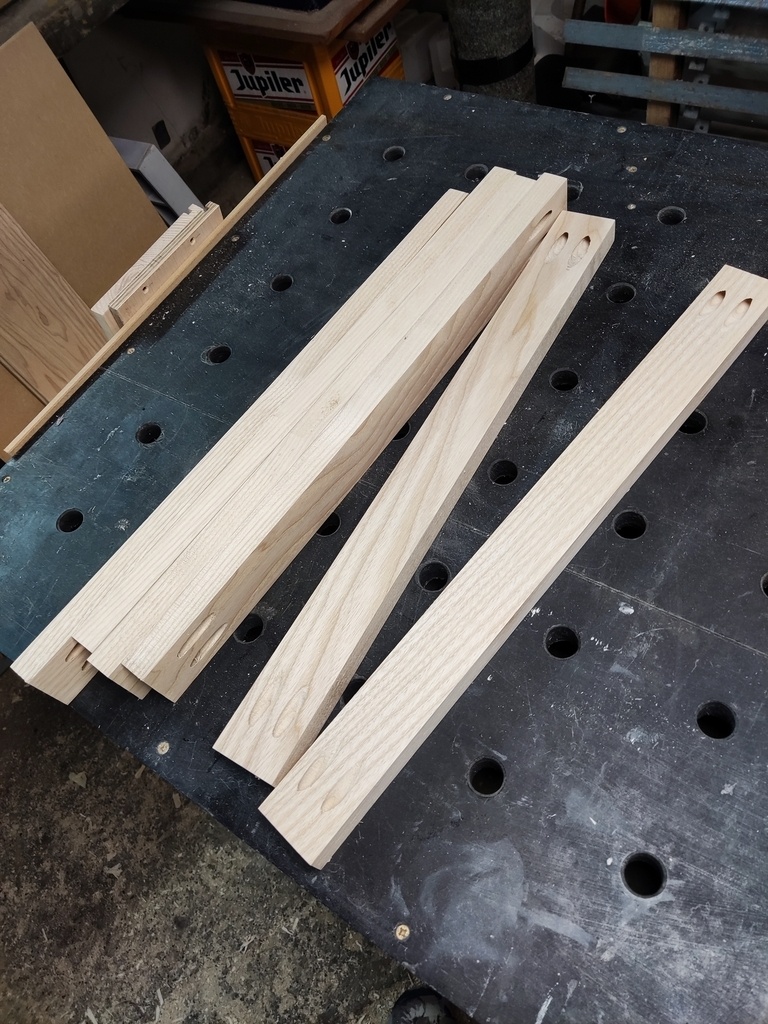

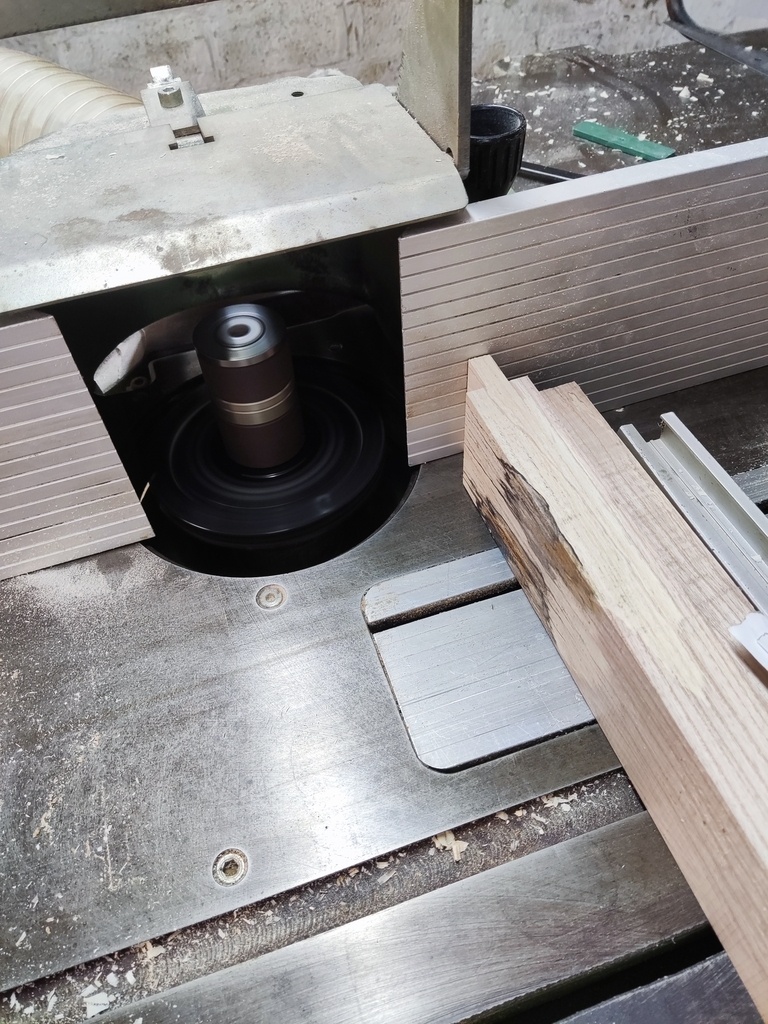

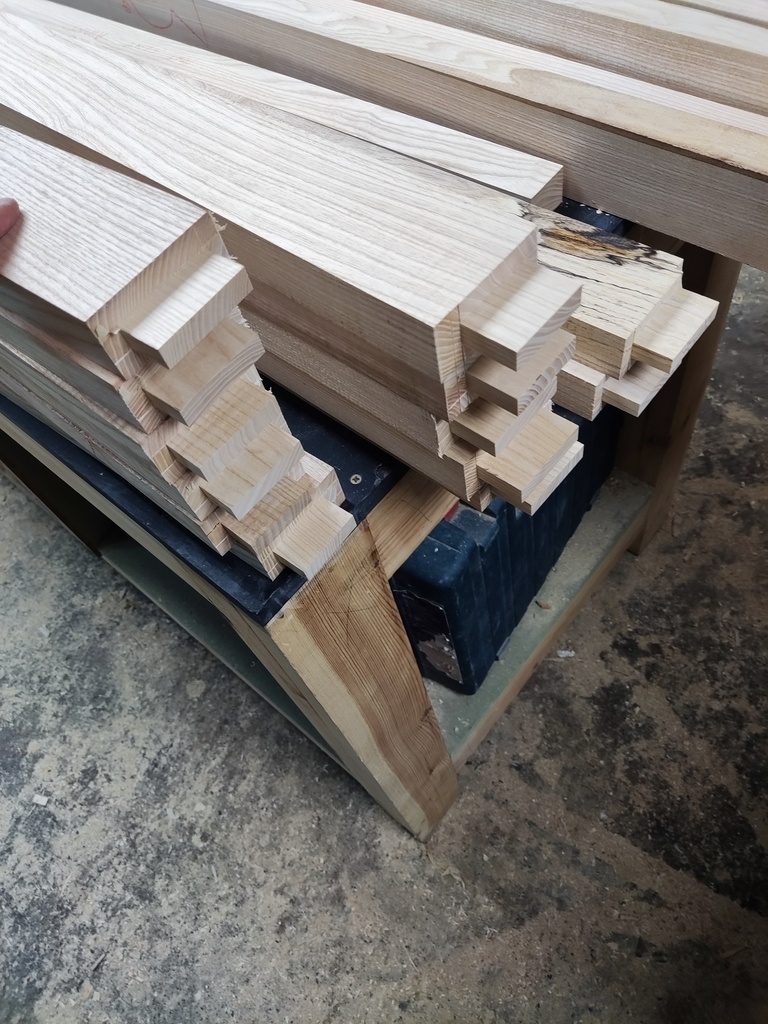

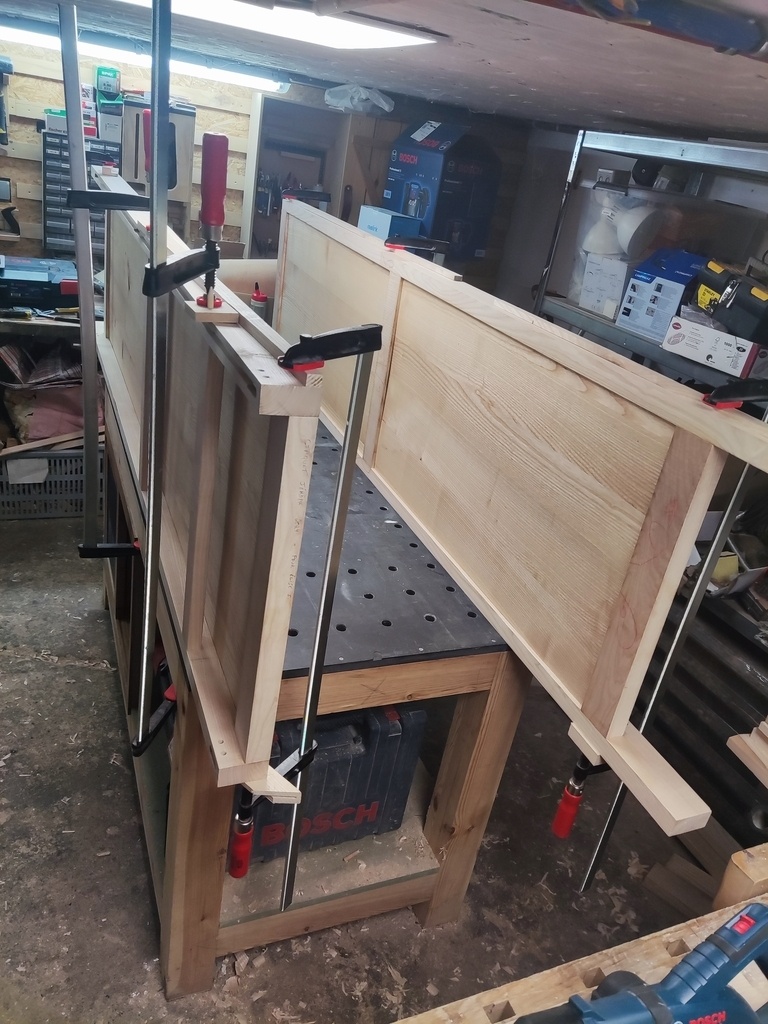

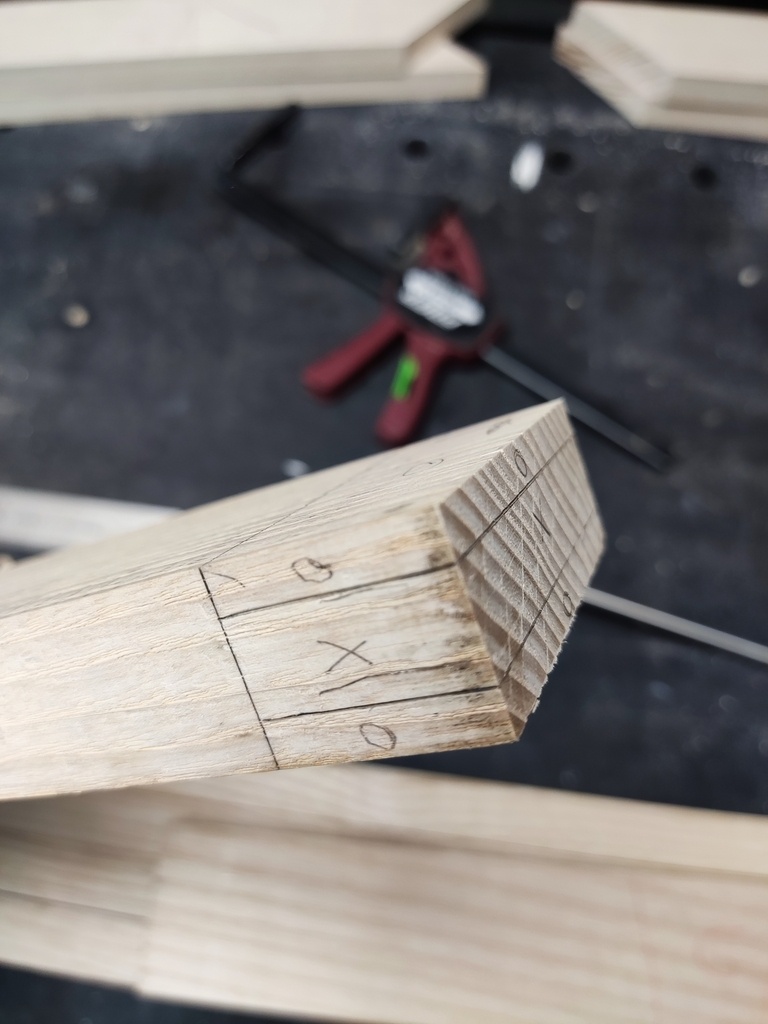

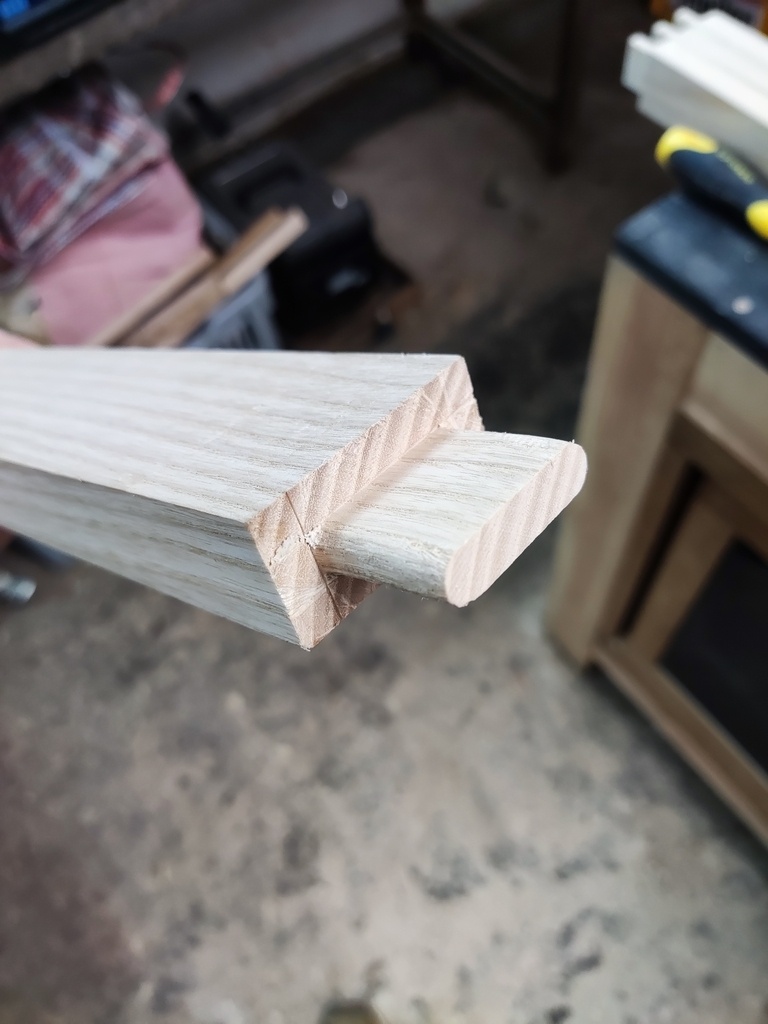

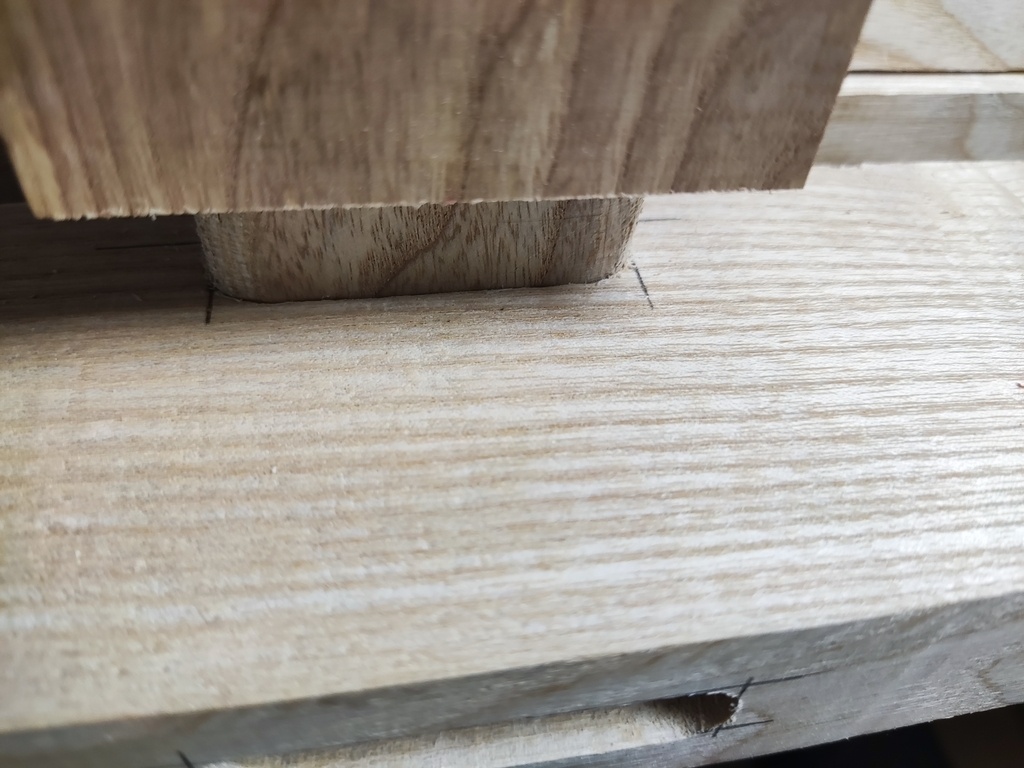

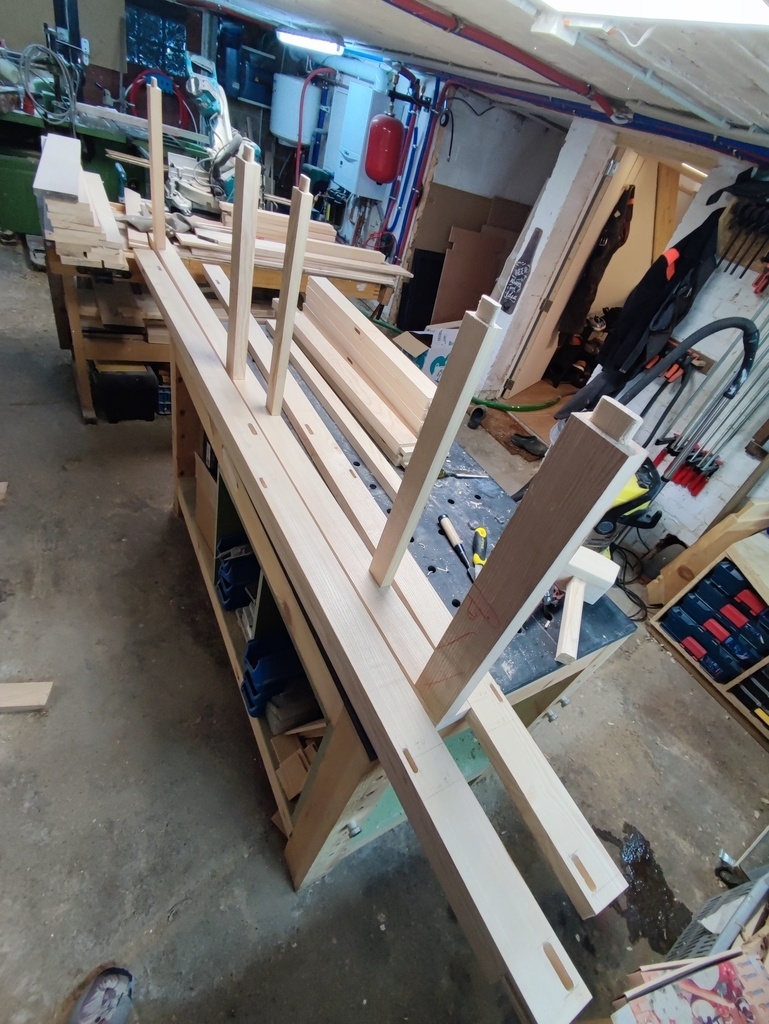

Assemblage tenon-mortaise (côté de meuble)
Suite

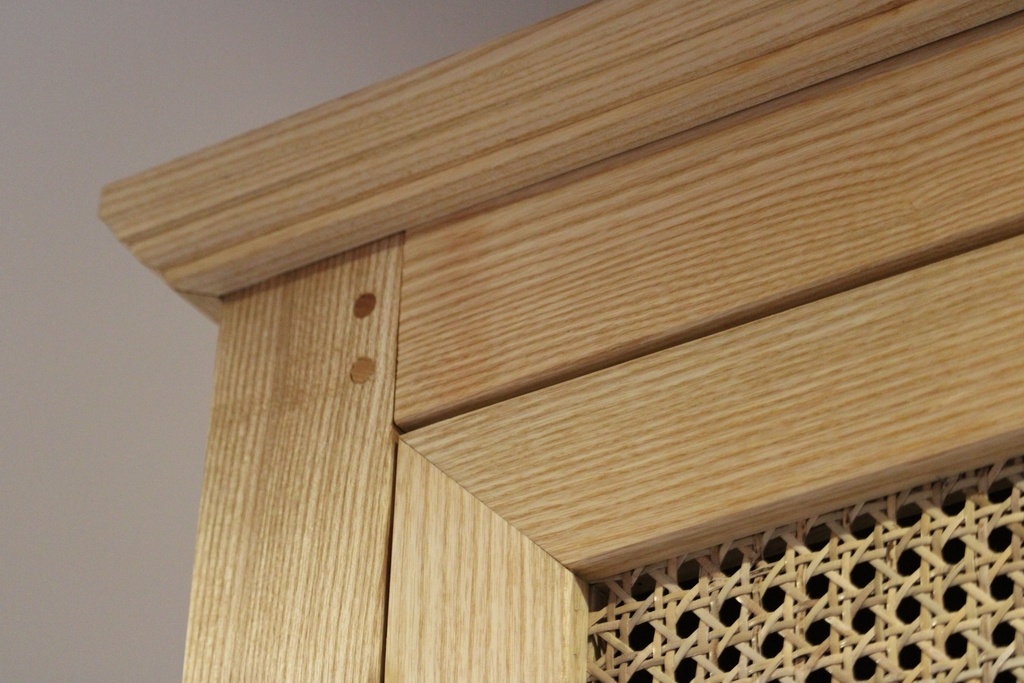

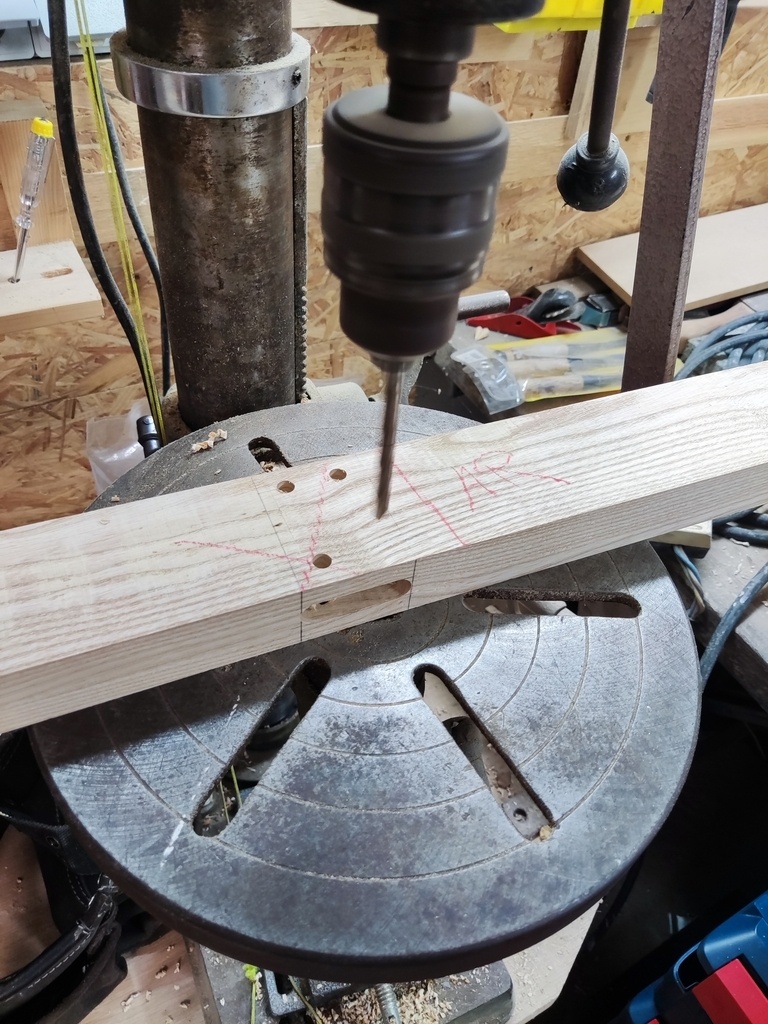

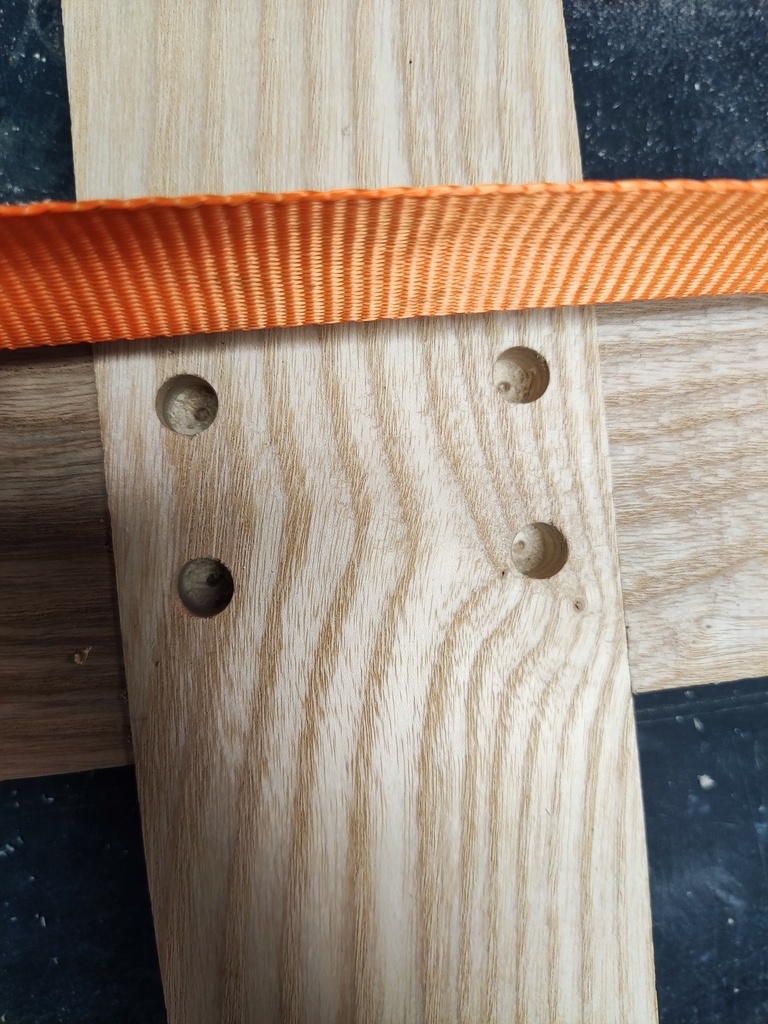

Cette fois ci de l'arrière du meuble, on ajoute le chevillage à la tire pour que ça reste démontable si besoin.

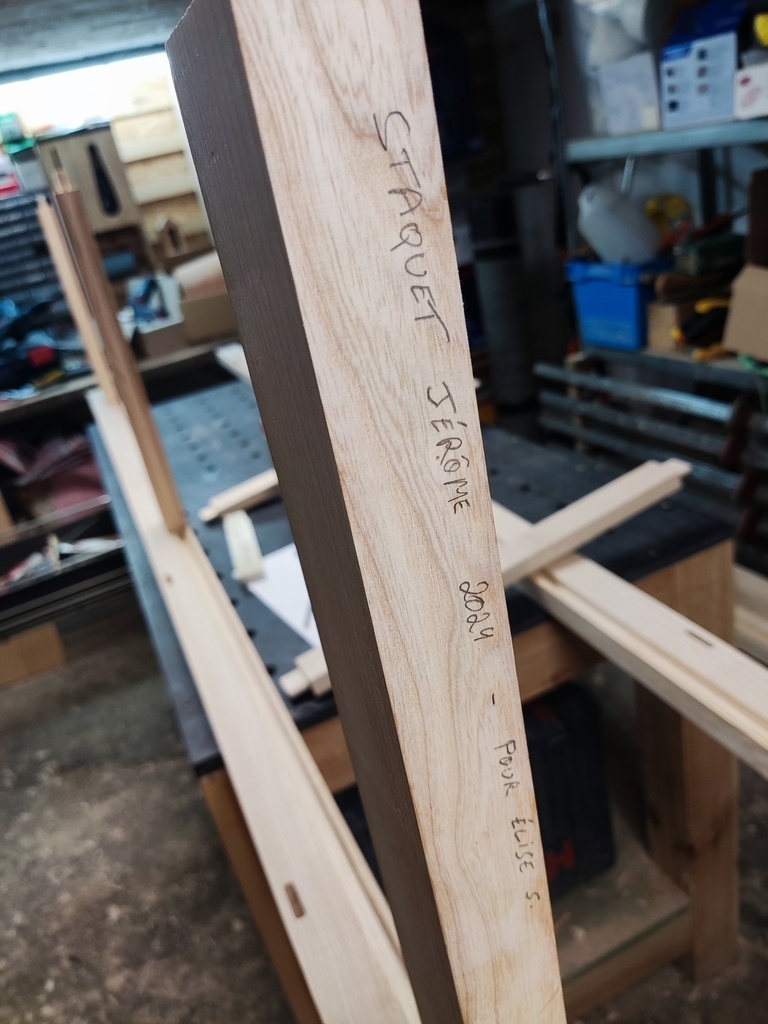

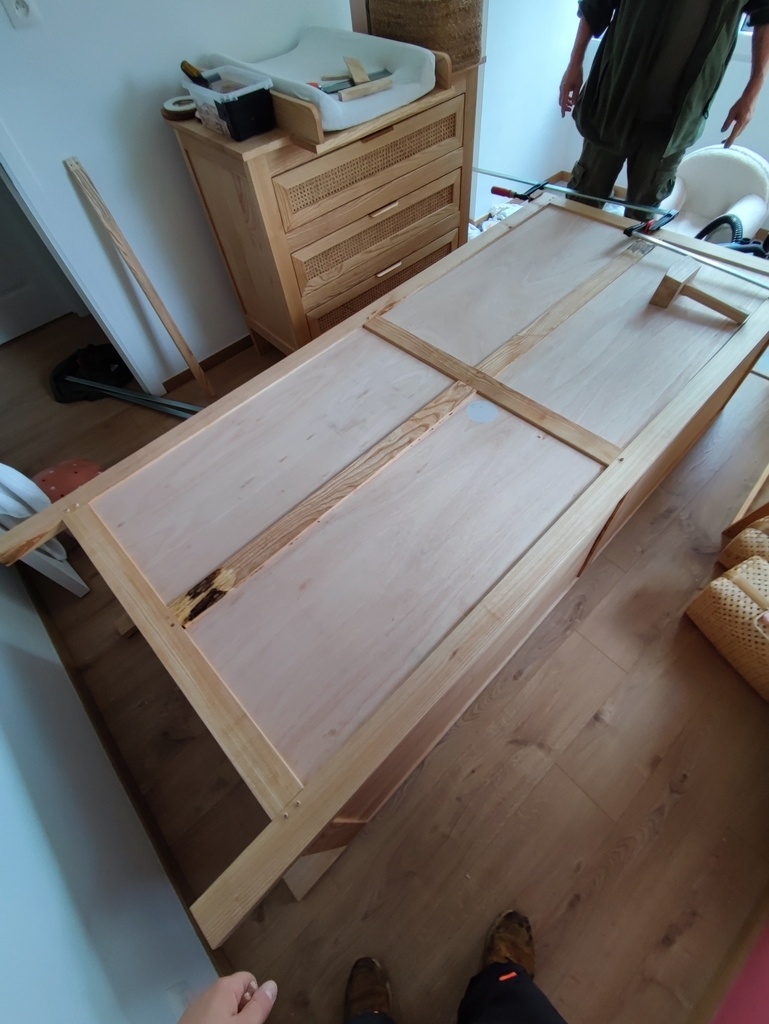

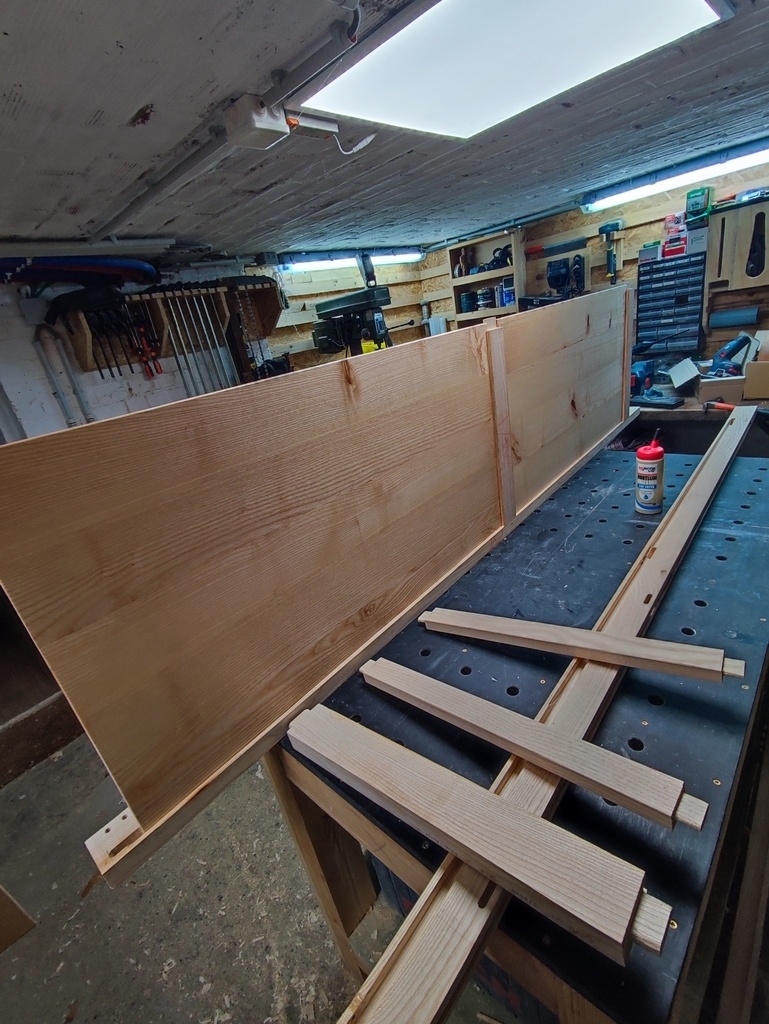

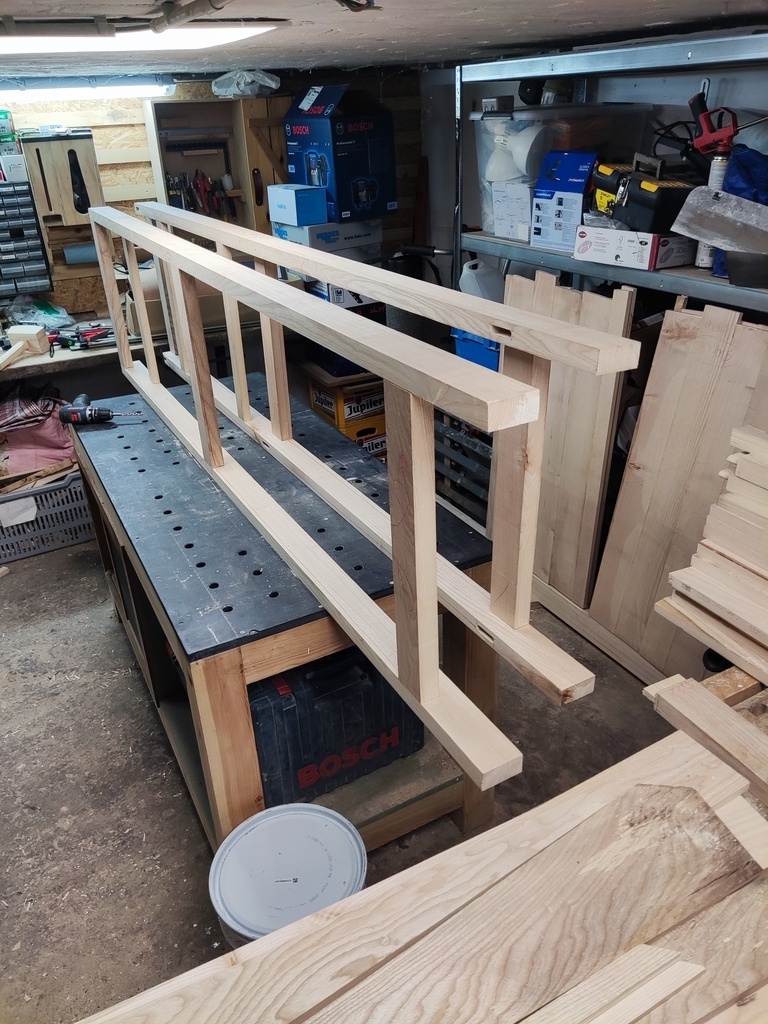

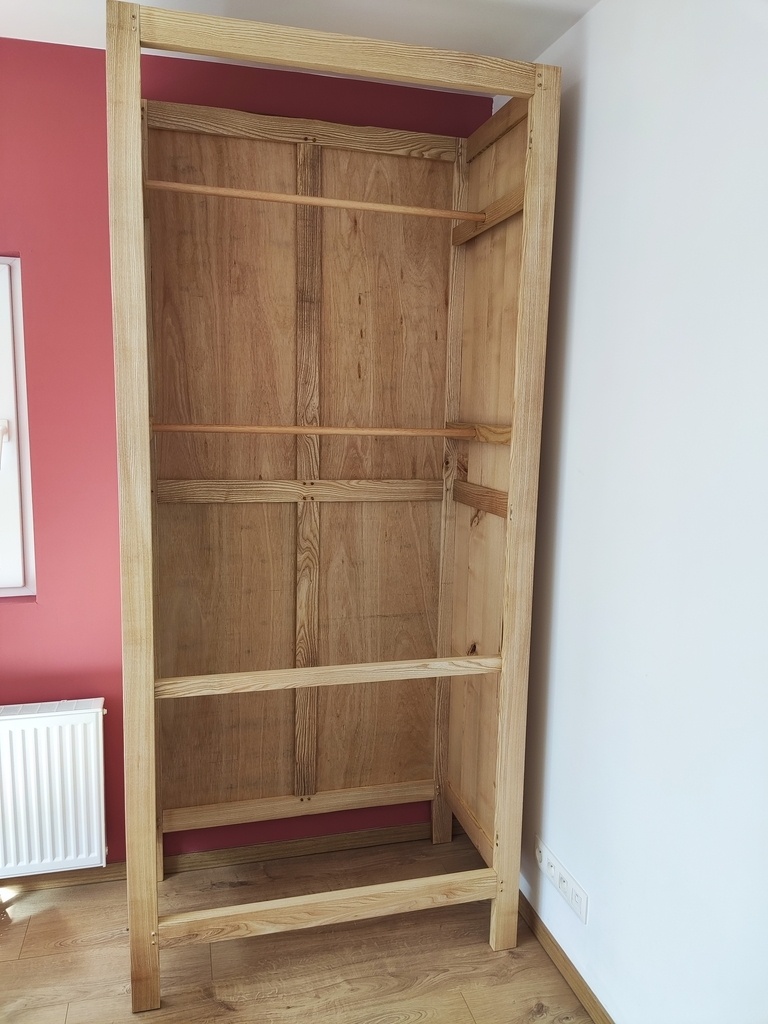

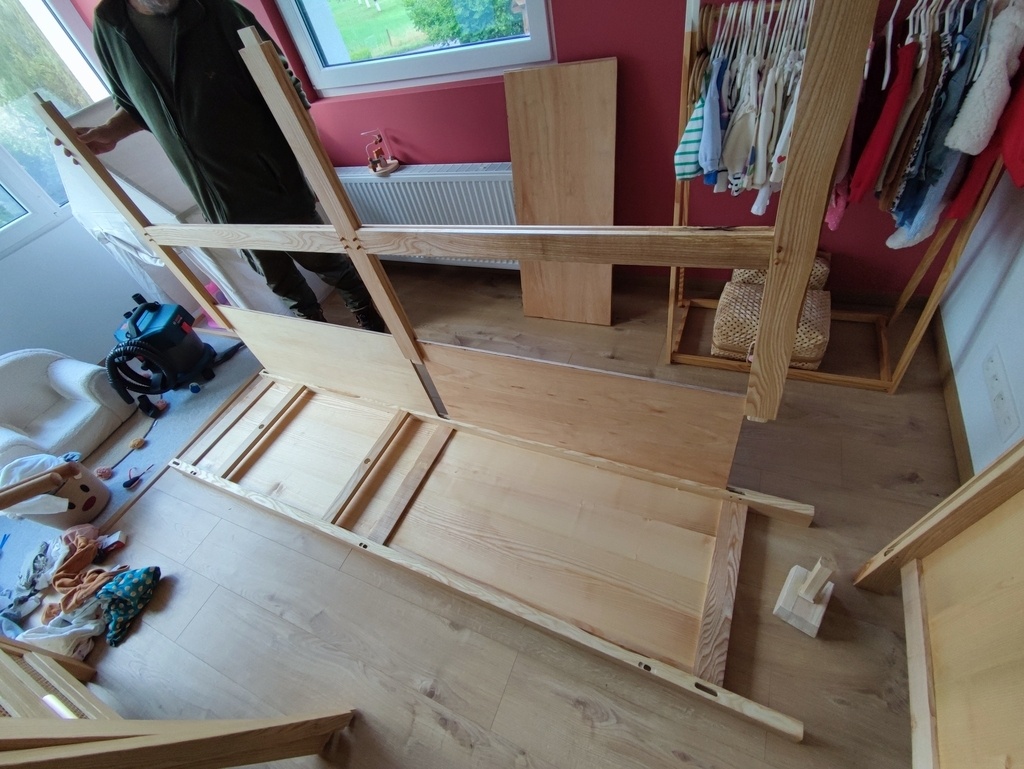

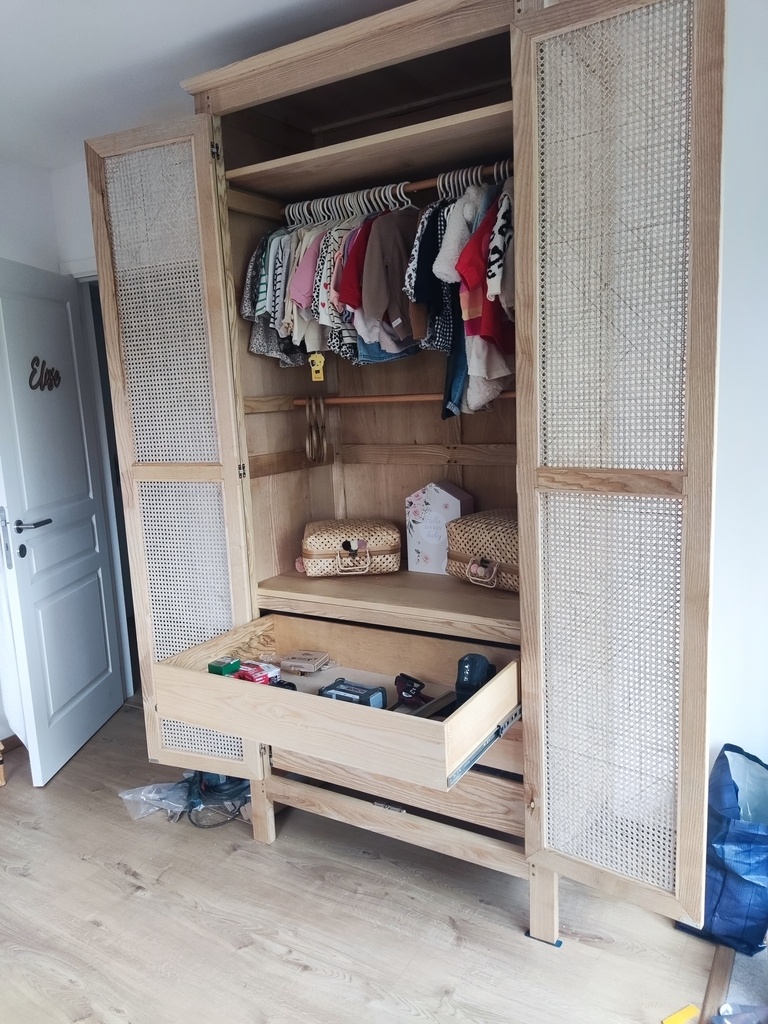

Assemblage du meuble

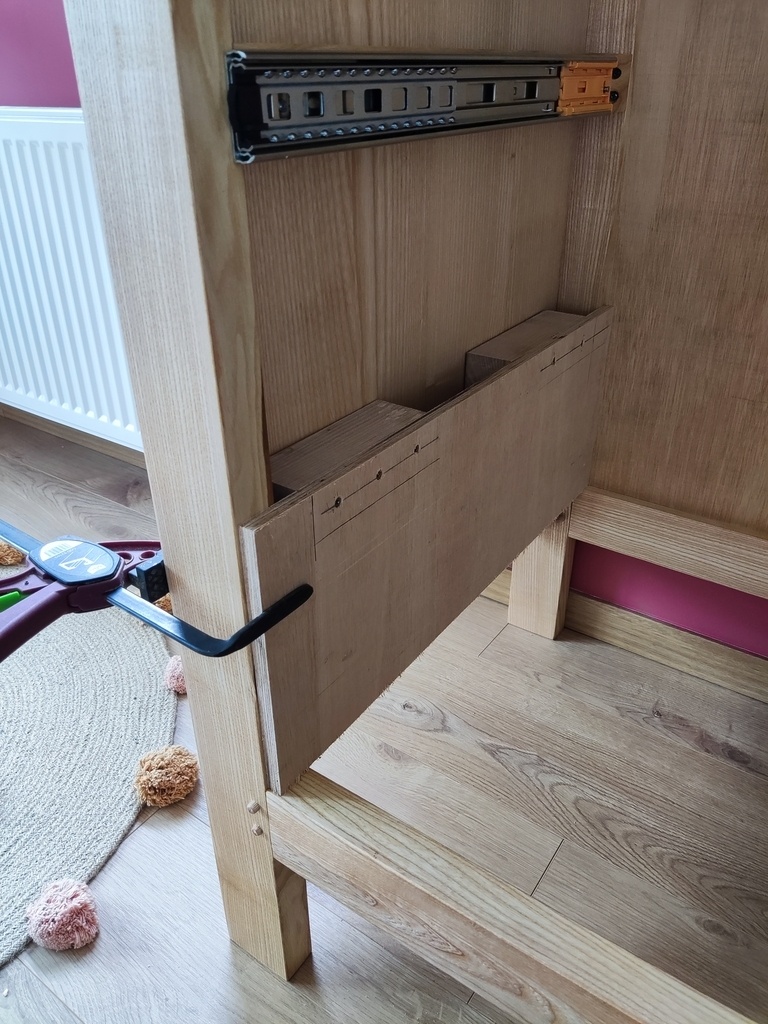

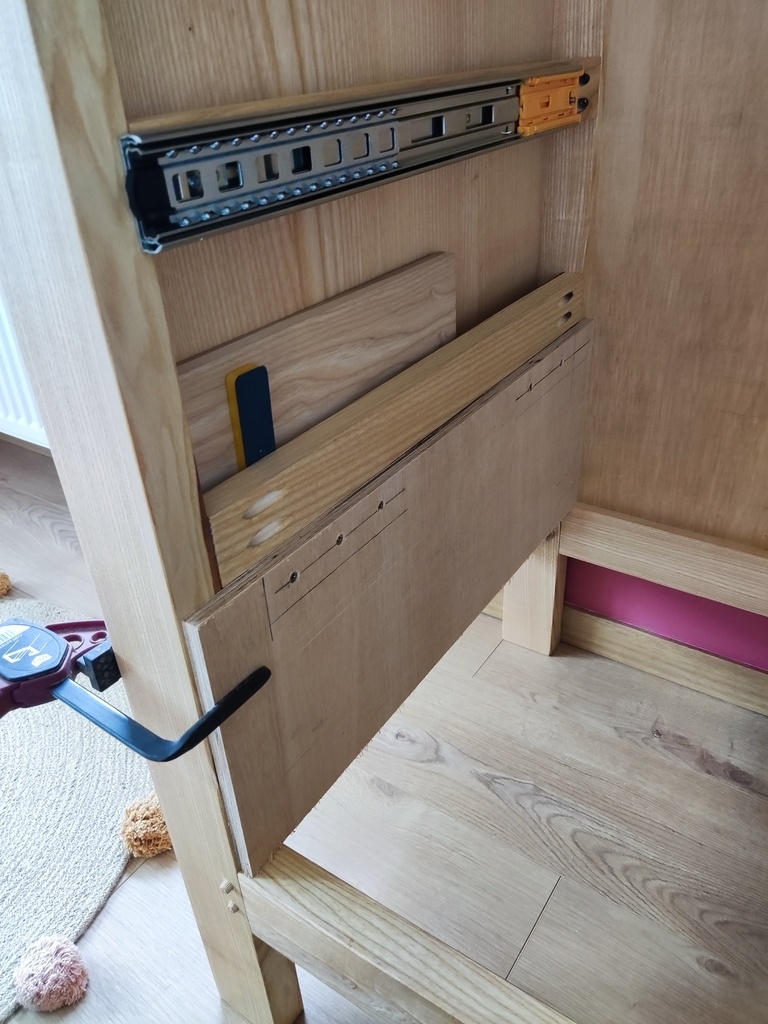

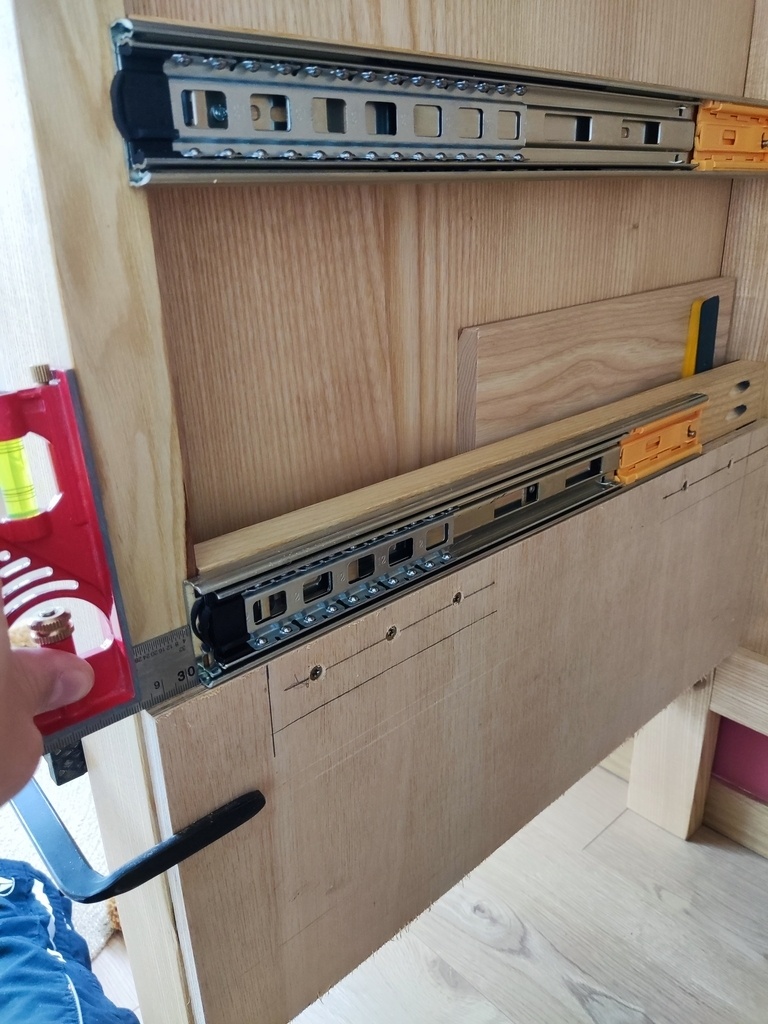

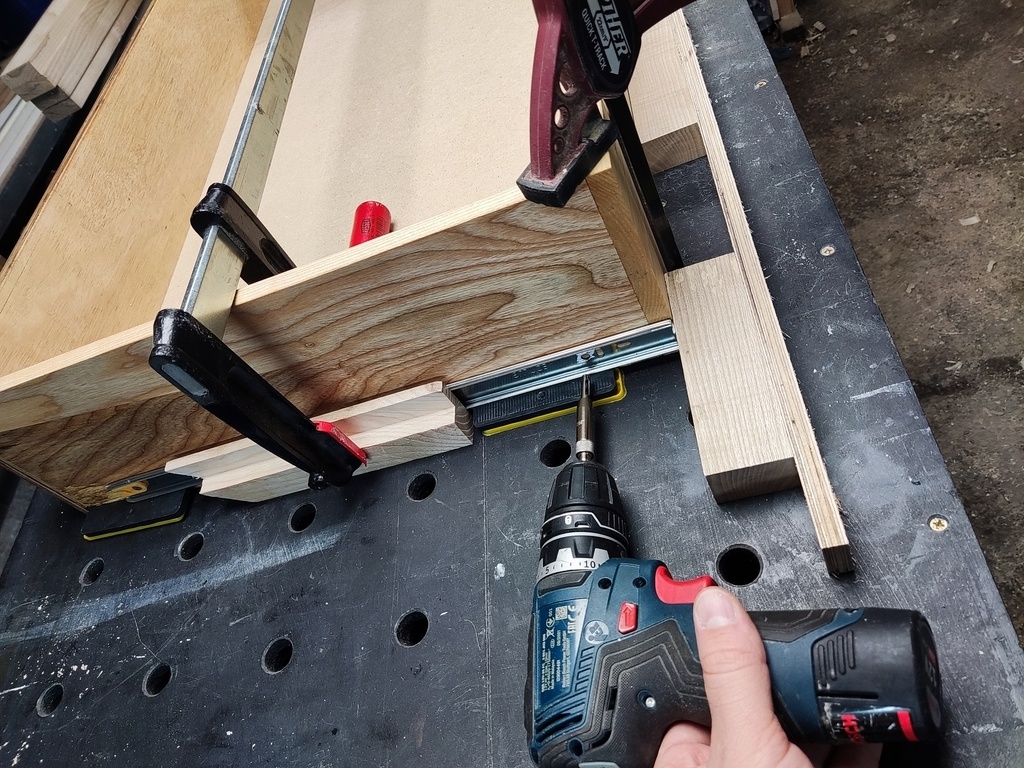

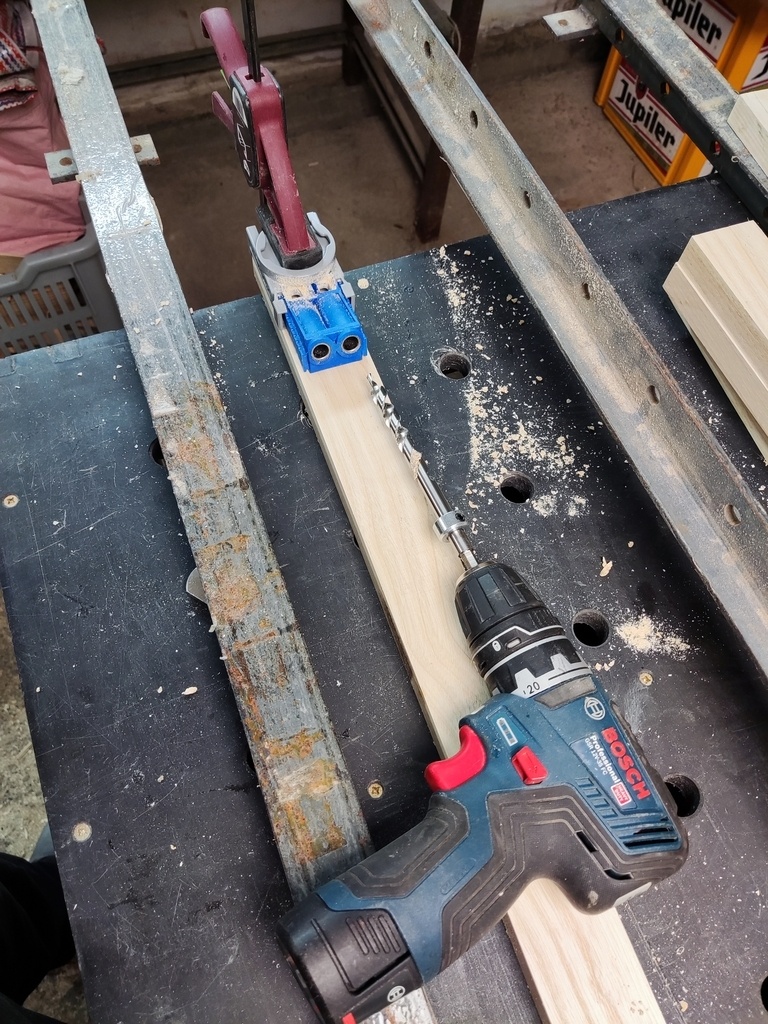

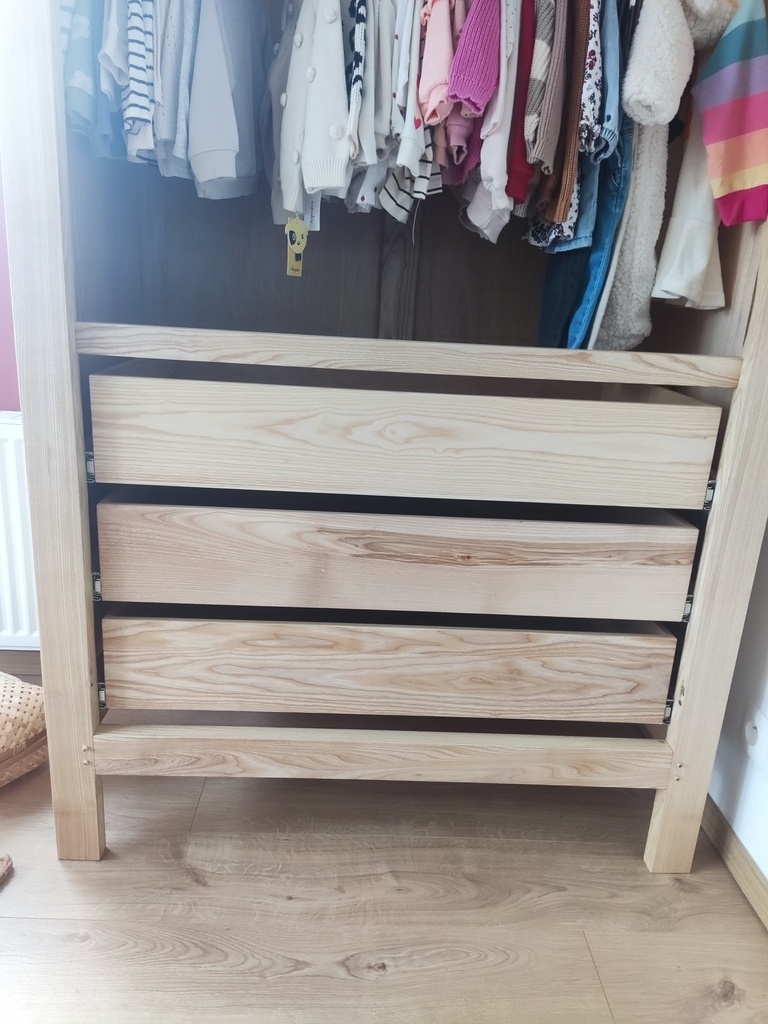

Tiroirs

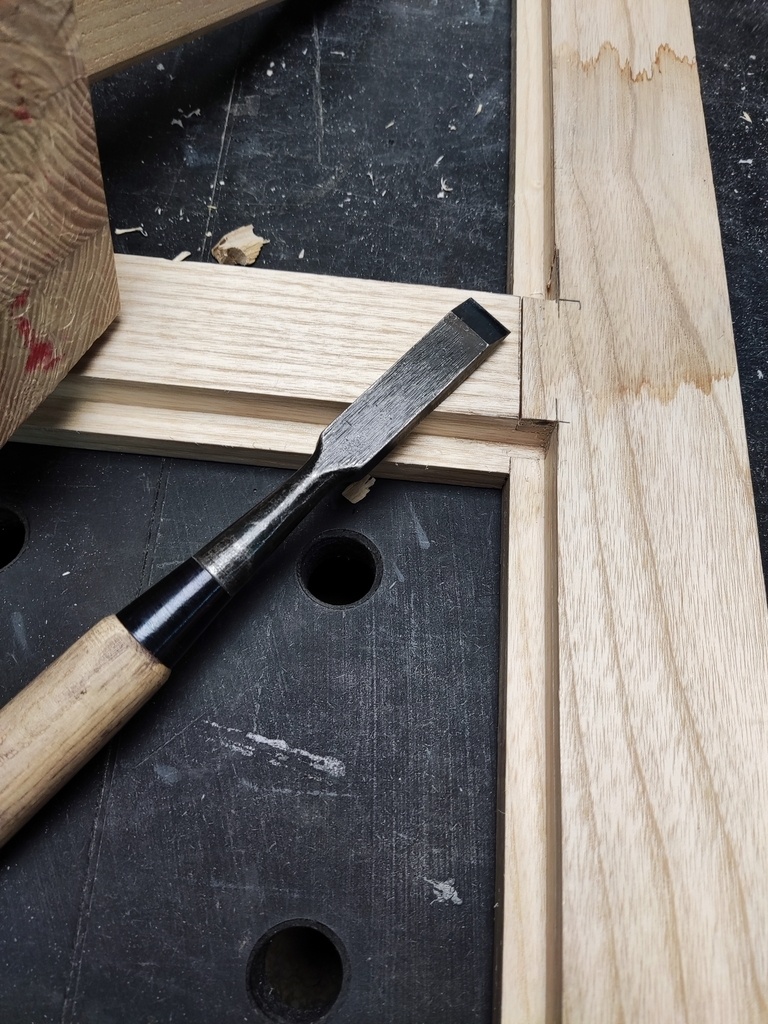

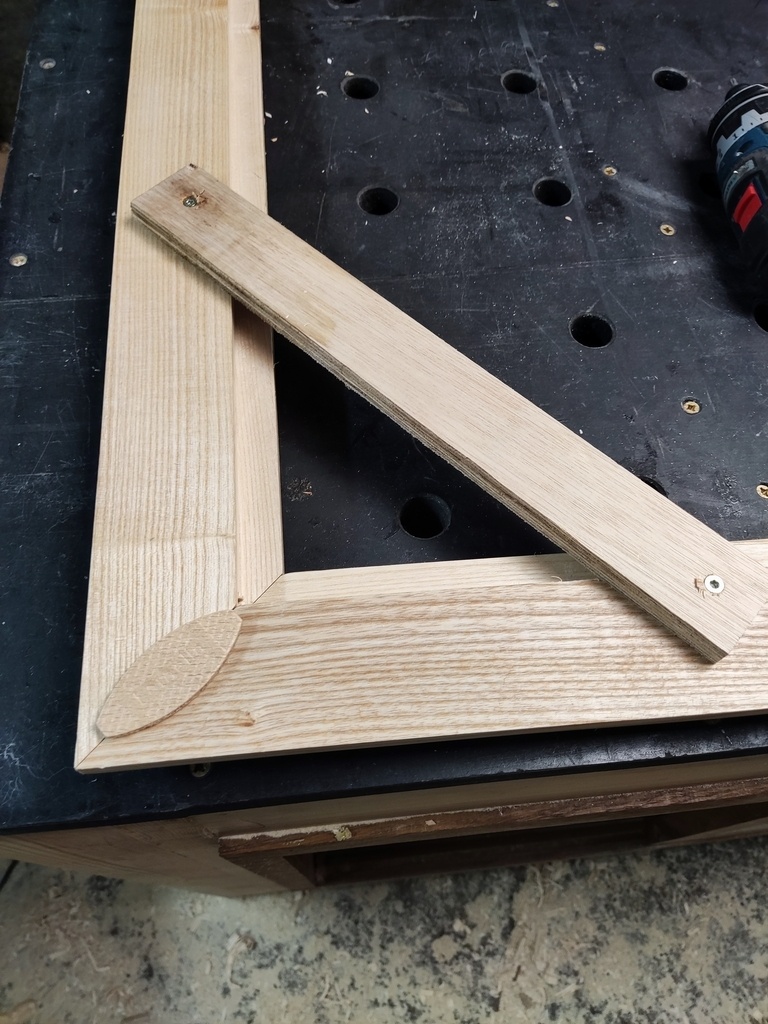

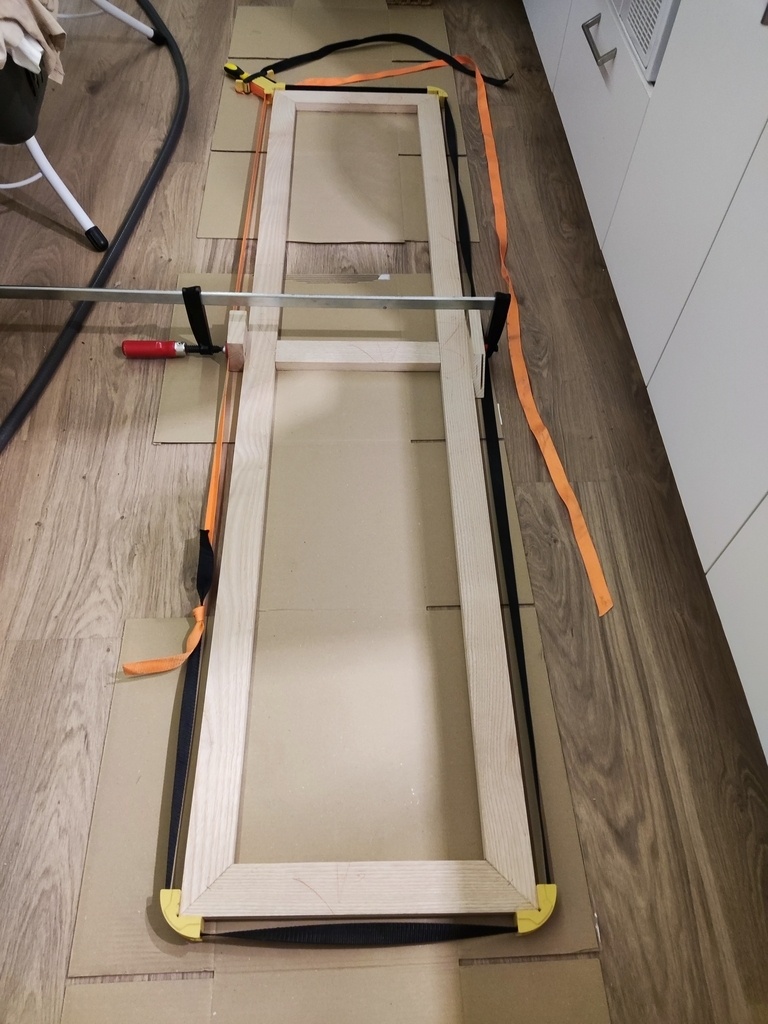

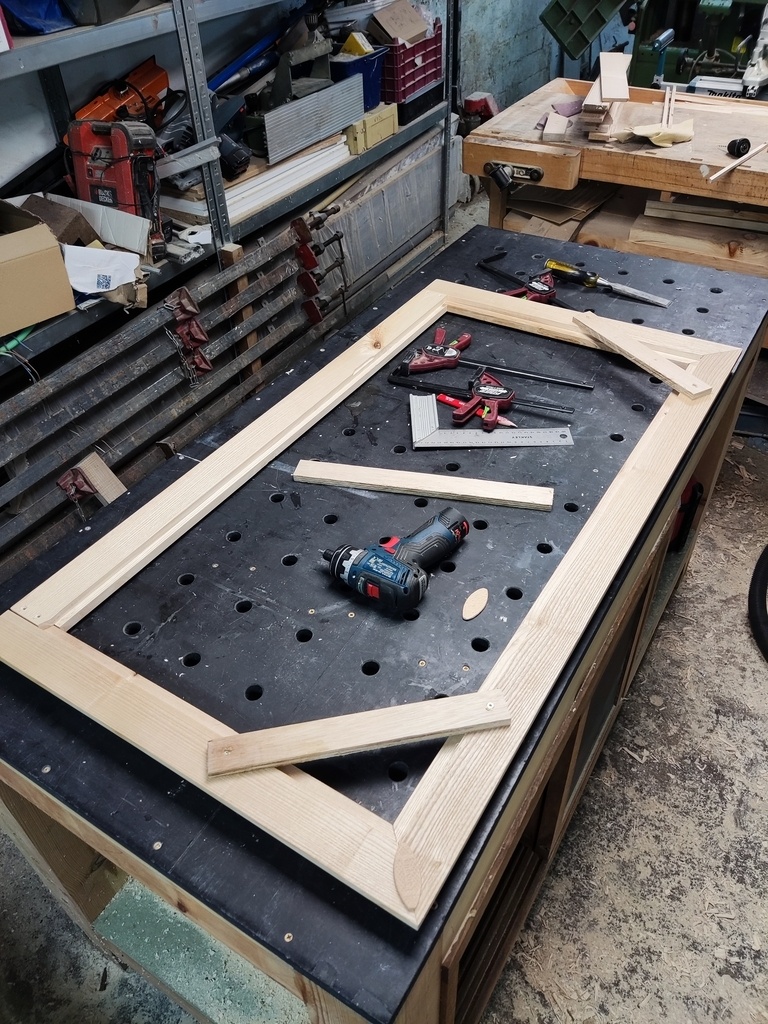

Portes

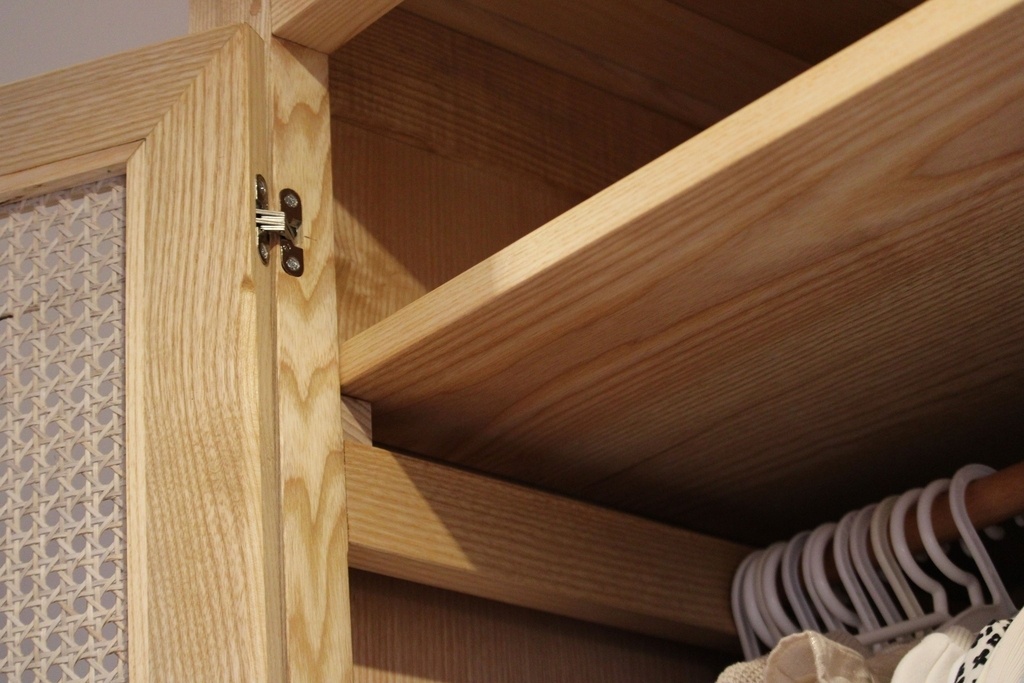

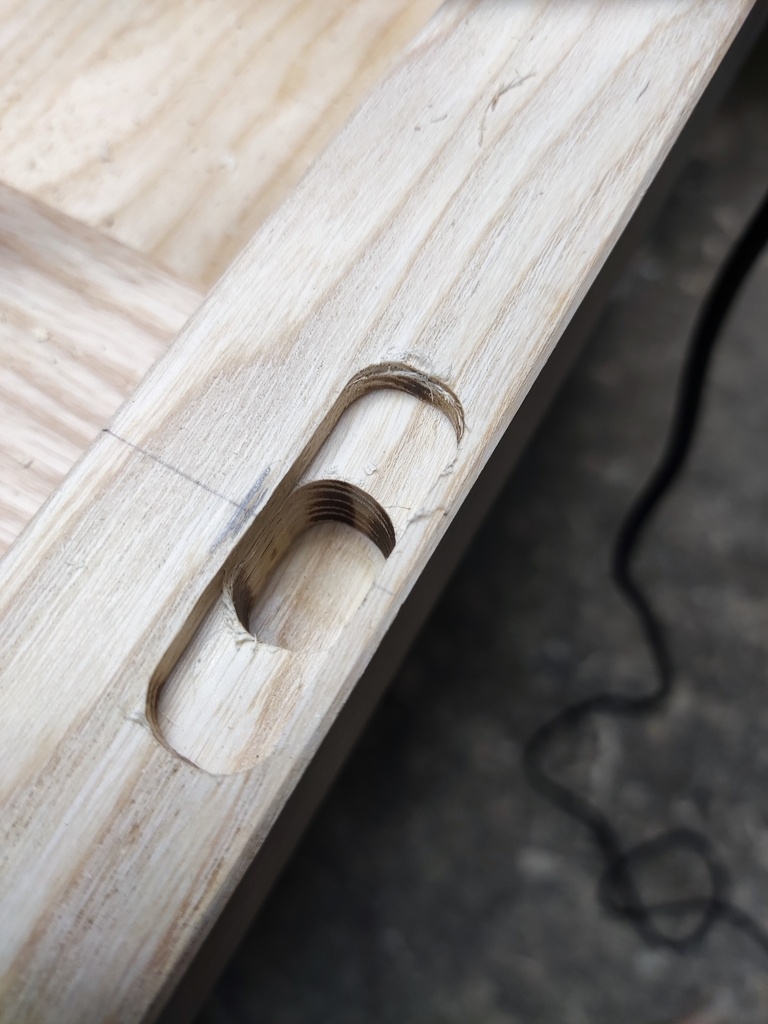

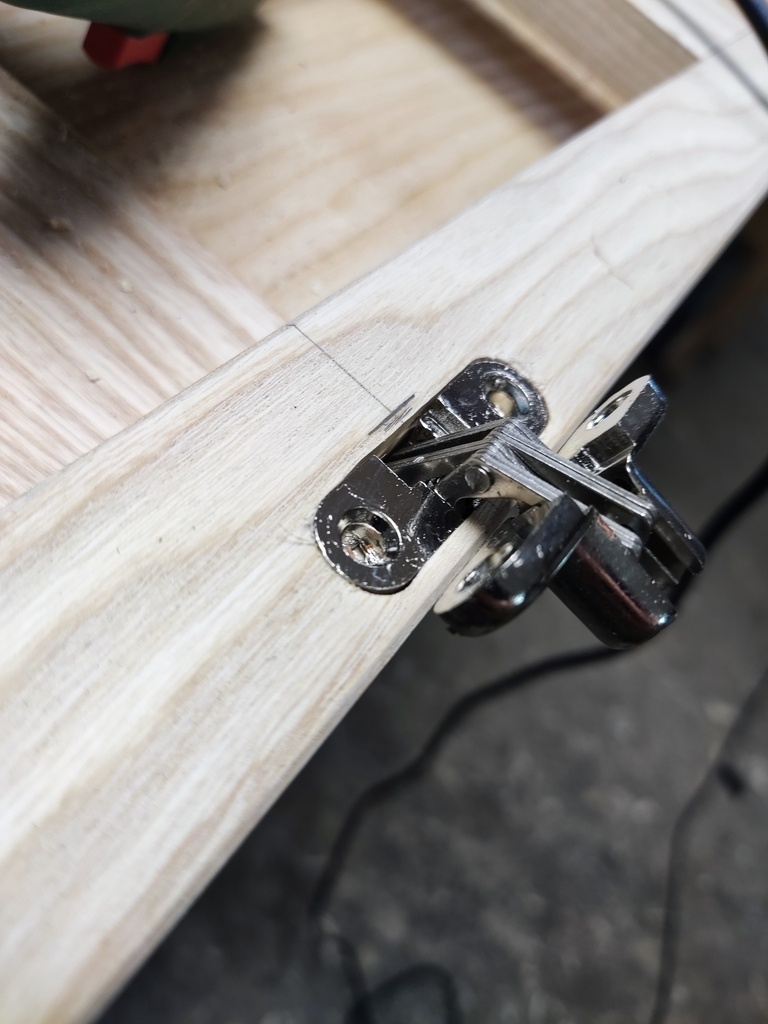

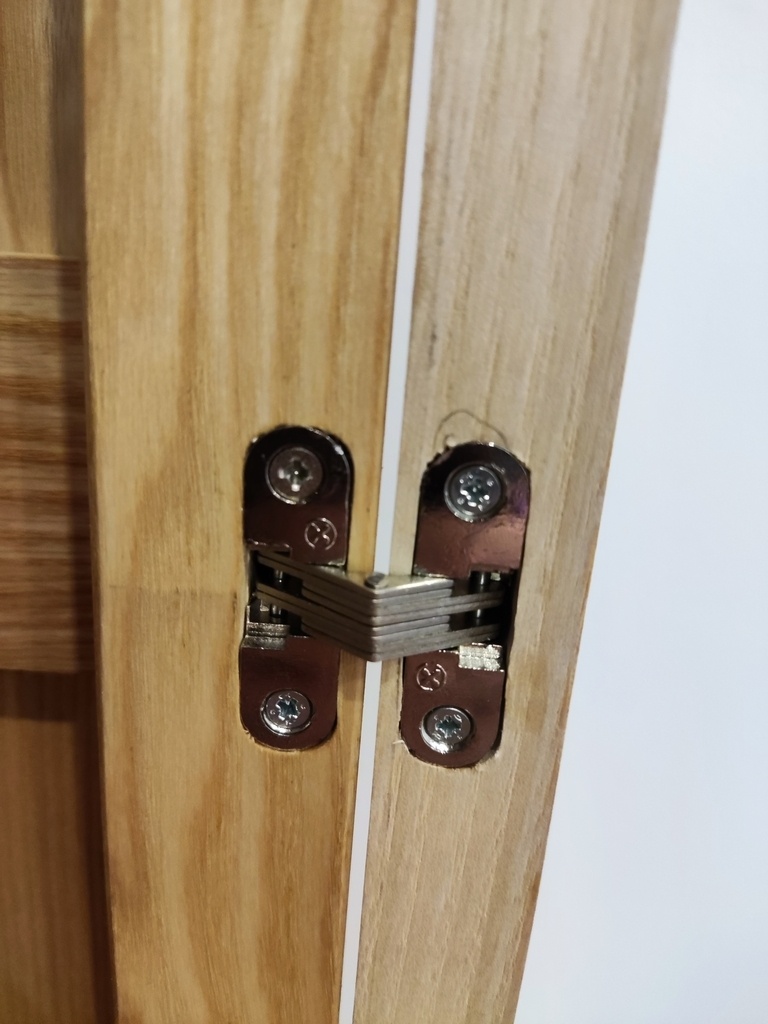

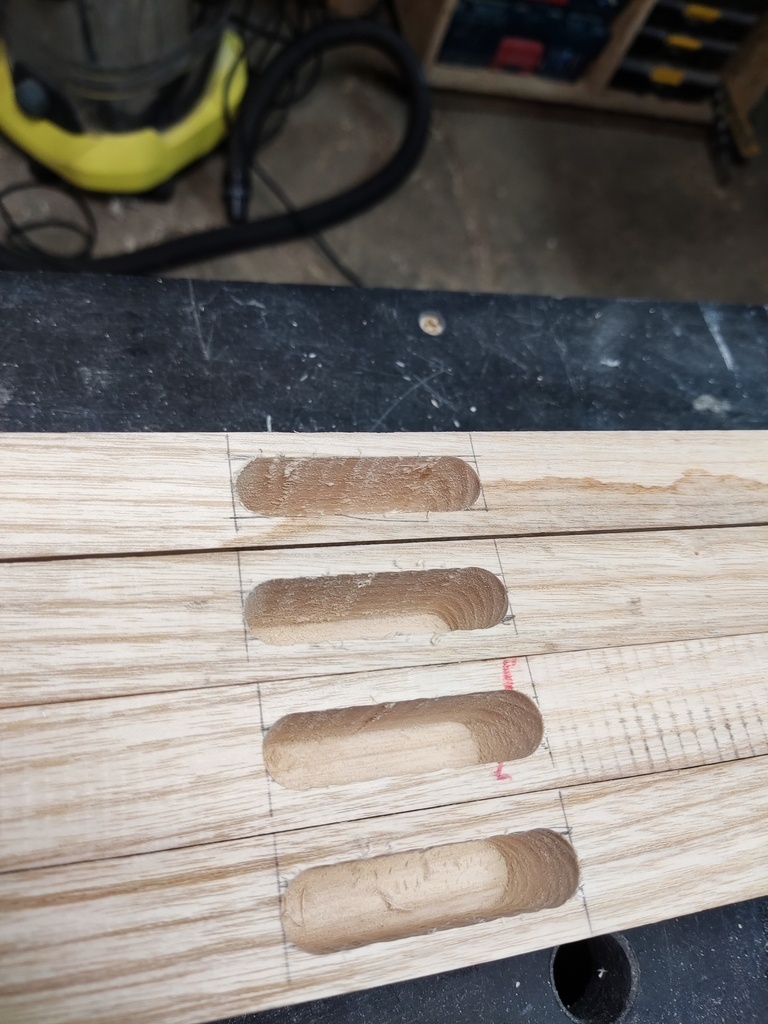

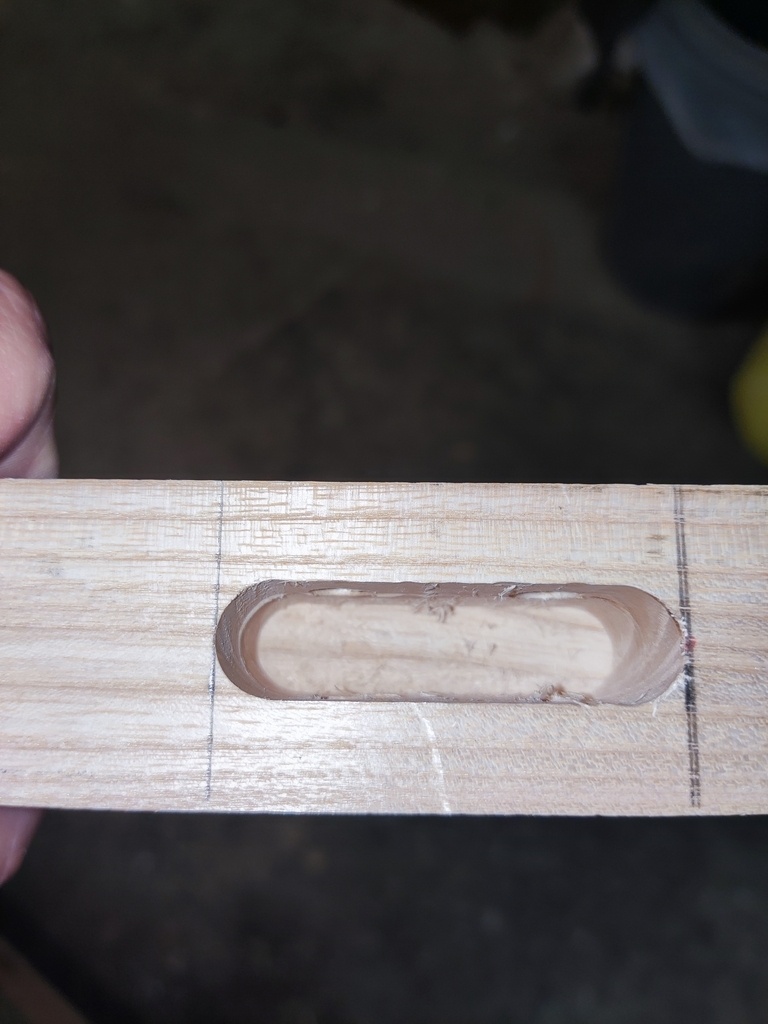

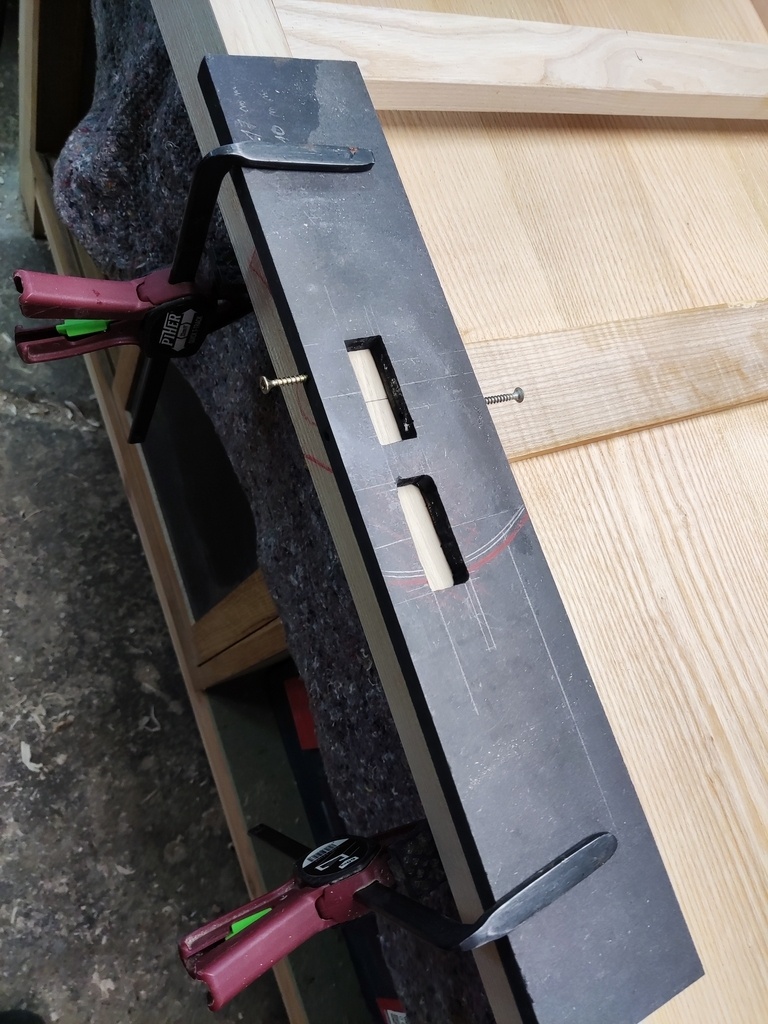

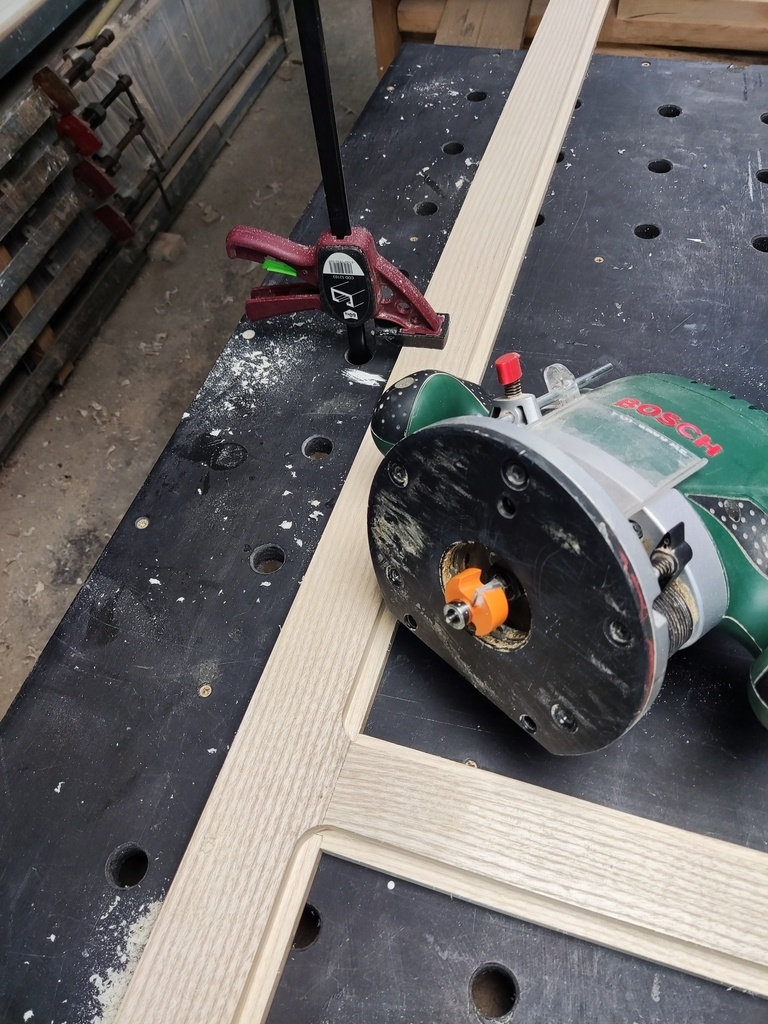

Création d'un gabarit de fortune pour insérer des charnières invisibles. Usinage à la défonceuse avec une bague à copier et une fraise droite. Cela se passe en deux temps. D'abord en utilisant l'entièreté de la lumière du gabarit à une certaine profondeur. Ensuite j'insère deux vis pour réduire la lumière du gabarit, ce qui me permet d'usiner le corps de la charnière qui est plus profond. Ça chipote un peu pour trouver les bon réglages, d'ailleurs on voit que j'ai du m'y reprendre à deux fois (deux lumières sur mon gabarit). Mais une fois les réglages faits, c'est assez simple d'usiner l'emplacement des charnières.

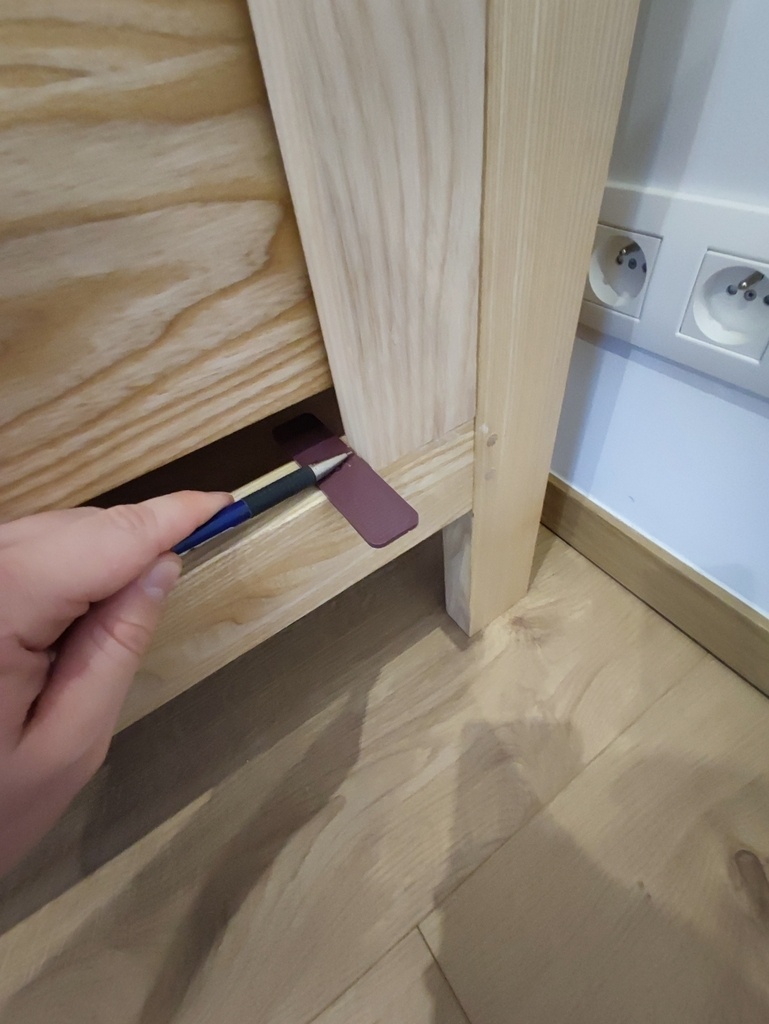

Comme il n'existe pas de possibilité de réglages pour ces charnières. J'ai usiné le montant de la porte qui va recevoir les charnières, je l'ai fixé au corps du meuble, je l'ai refermé et avec des cales de 3mm, je suis venu faire un trait sur les montants en haut et en bas. Ce sera ma dimension finale de ma porte, ça me garantira mon espacement sur le pourtour.

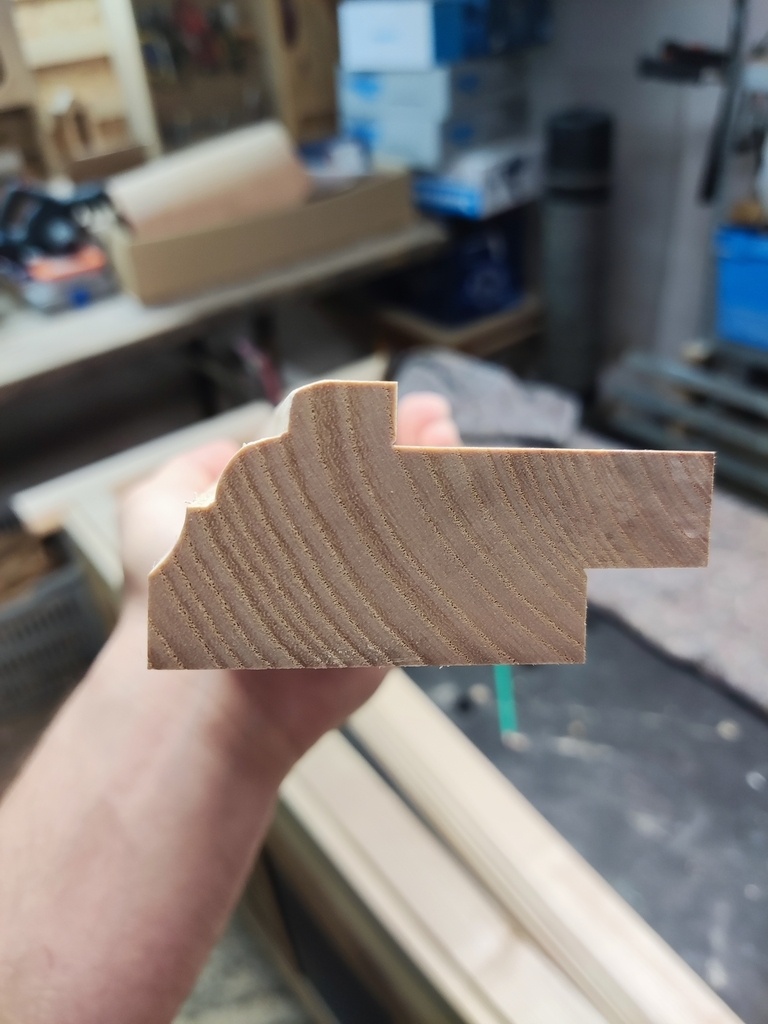

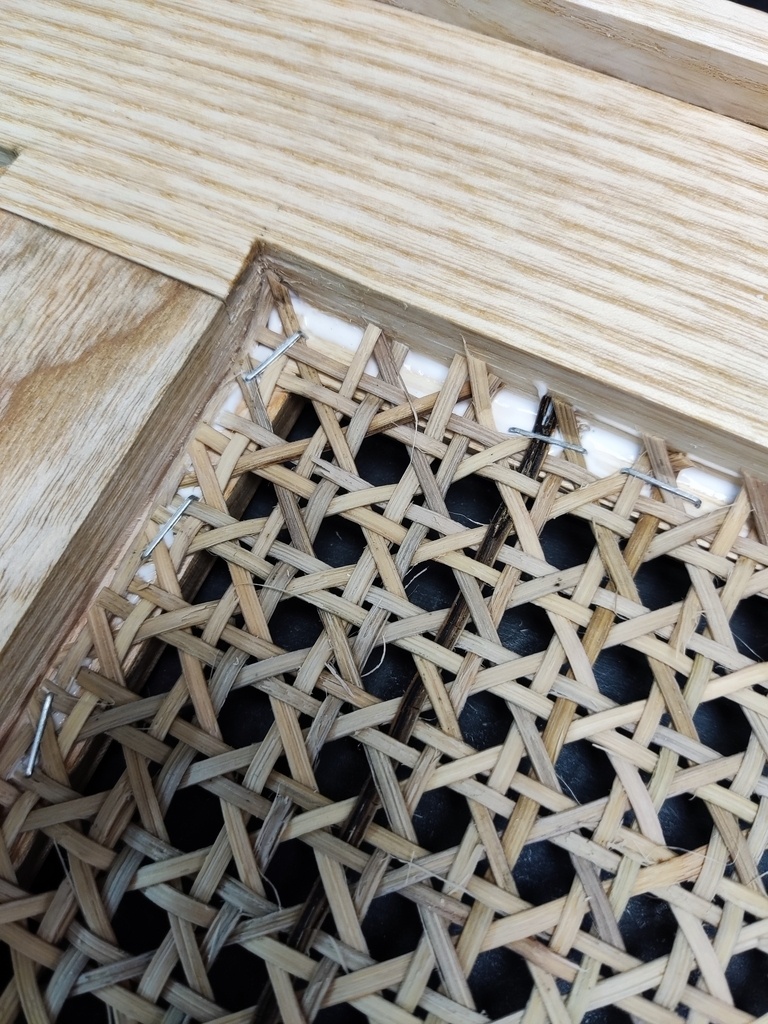

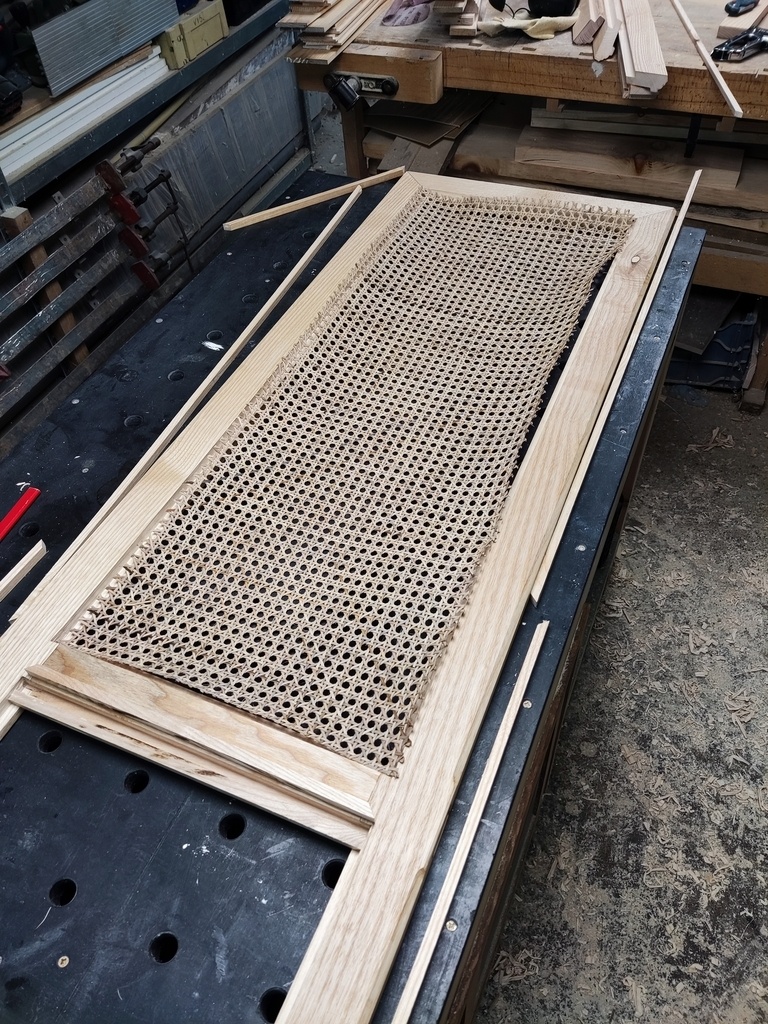

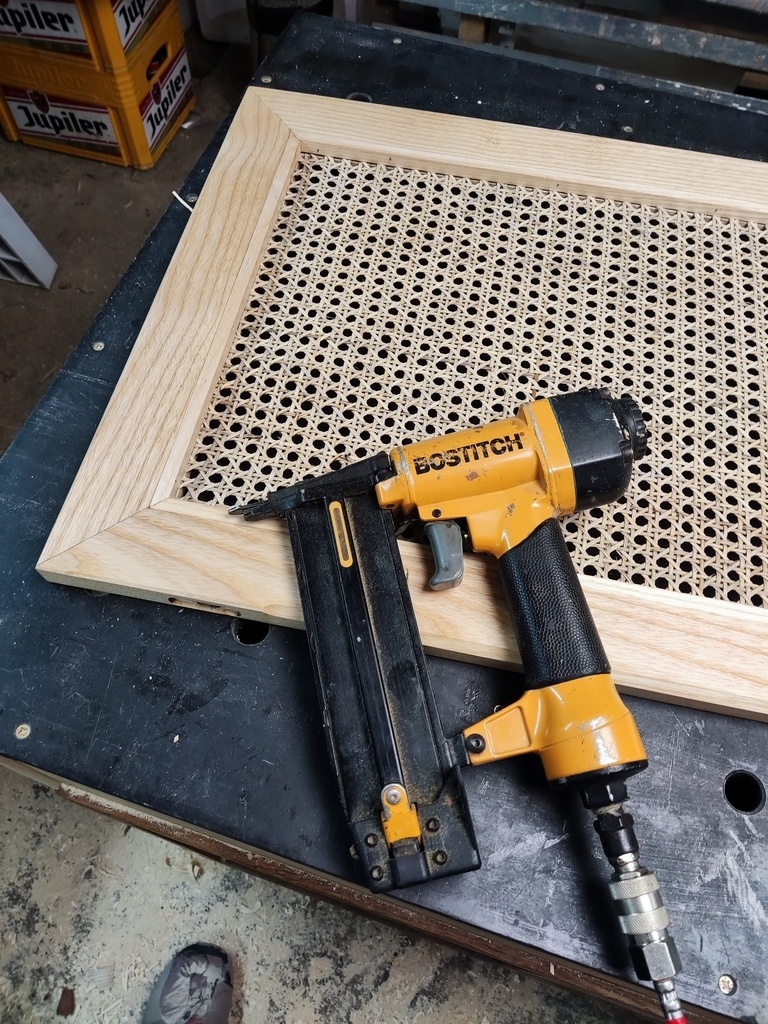

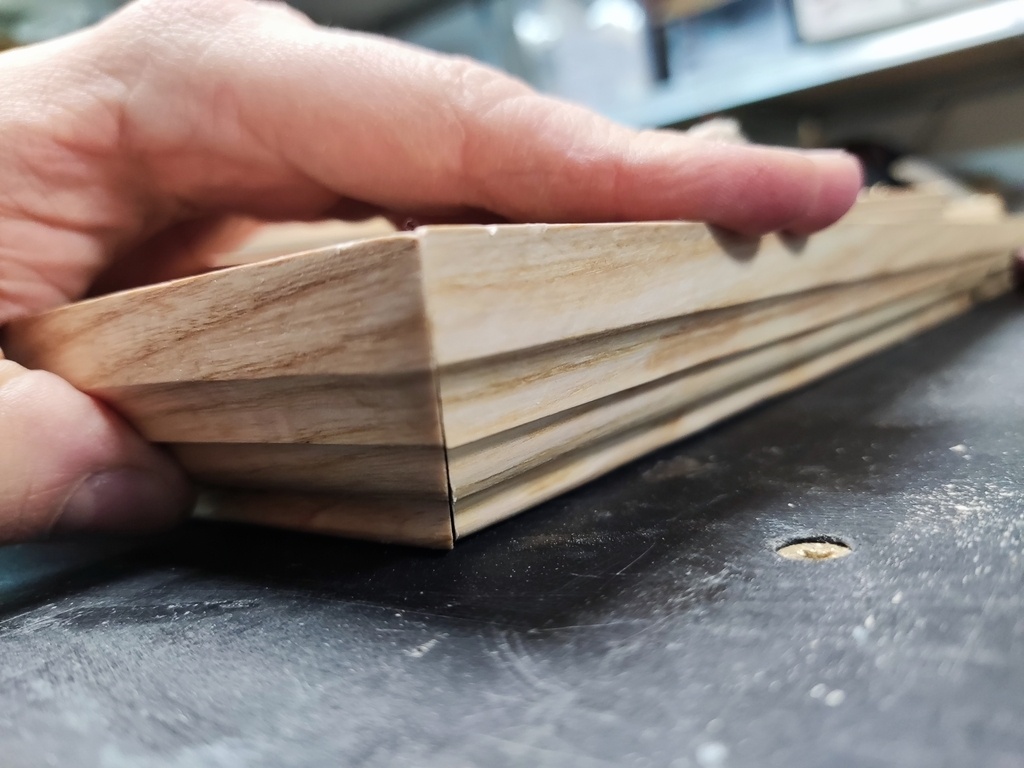

Suite des portes
Suite des portes

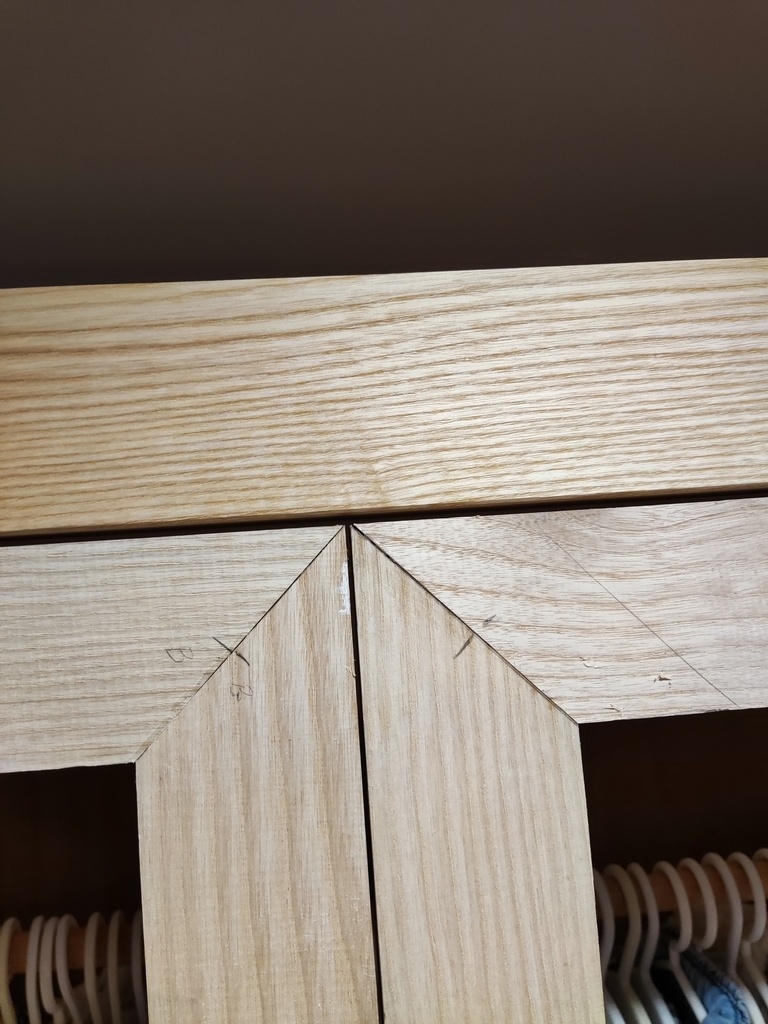

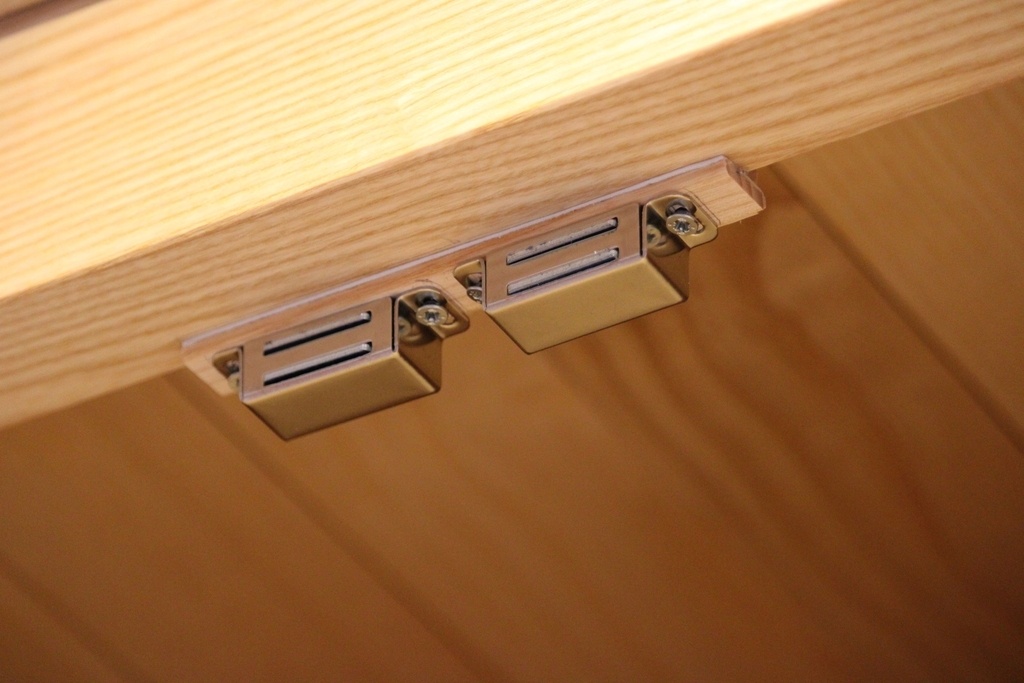

Une porte a voilé, l'autre non. Je rattrape le tir en mettant des aimants pour forcer la porte à rester fermée ... Si vous avez des astuces pour rectifier, pas hésiter de me prévenir !

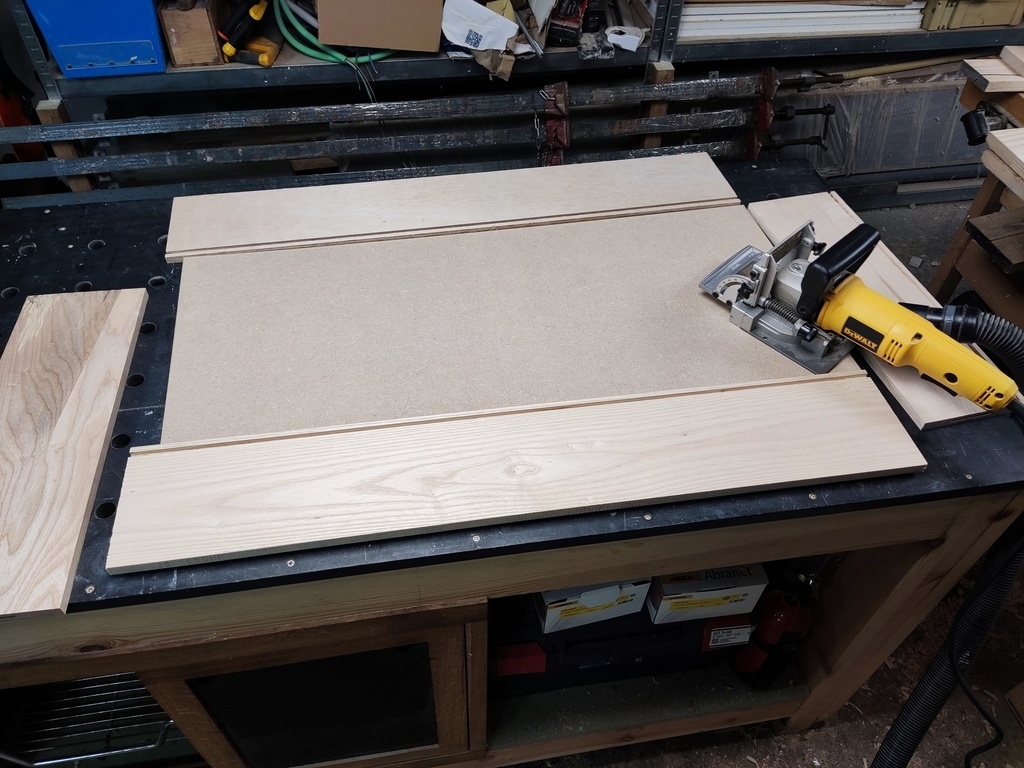

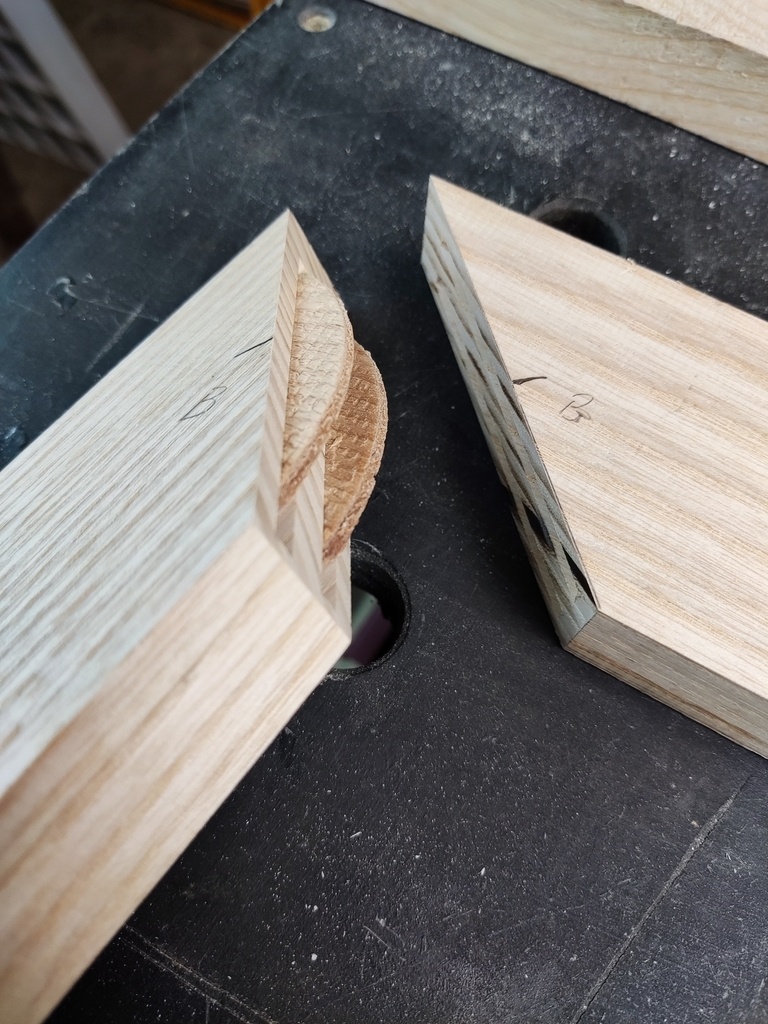

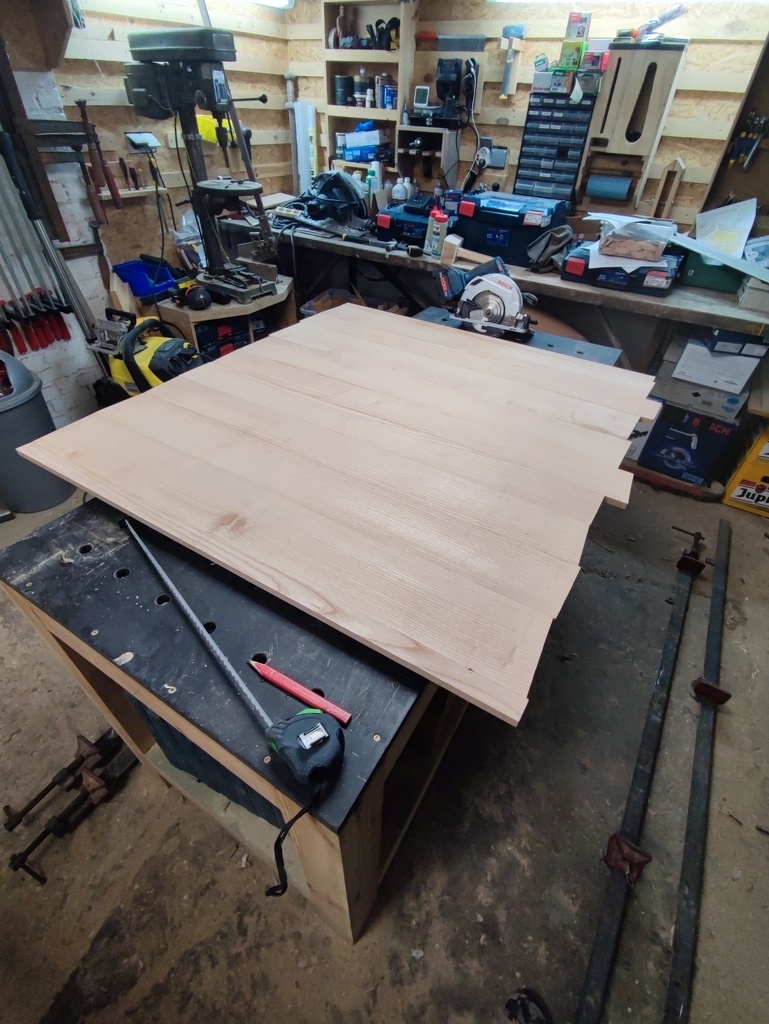

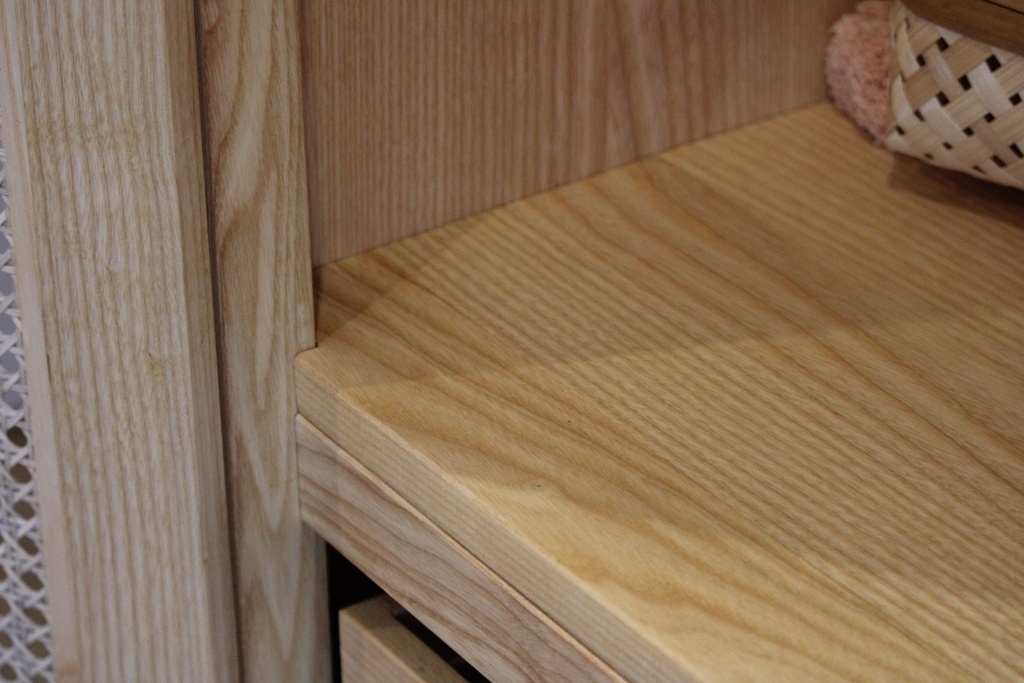

Dessus de meuble

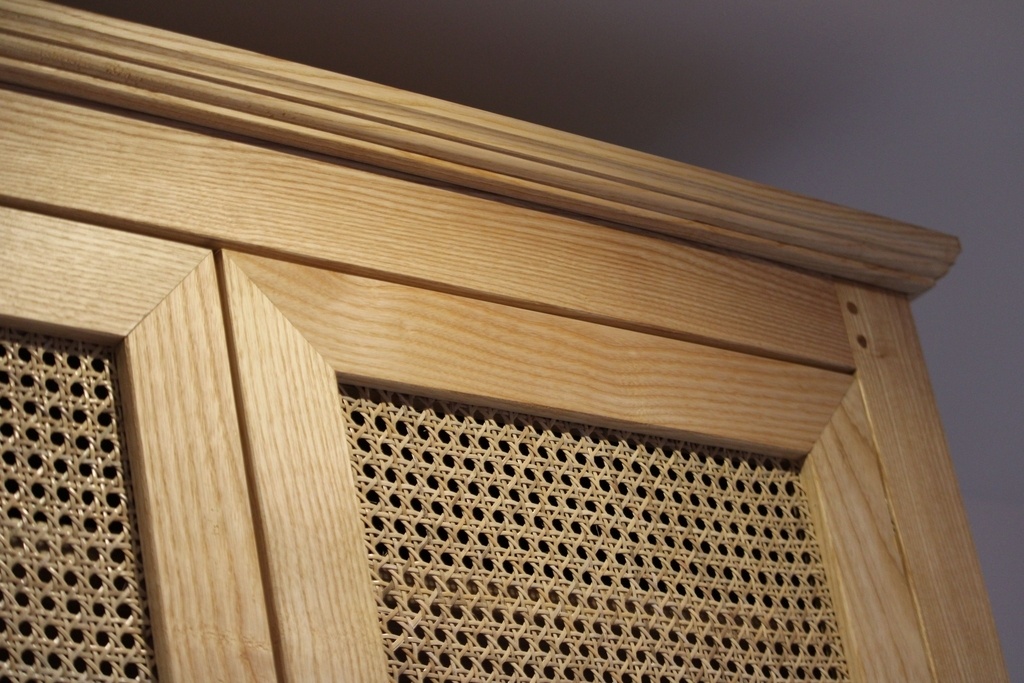

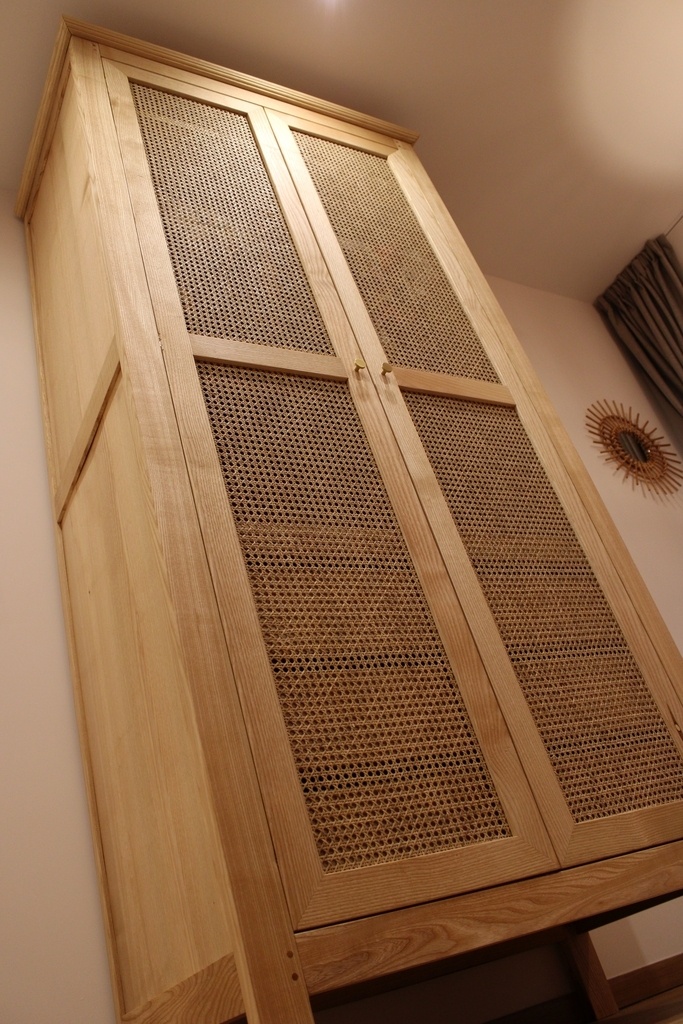

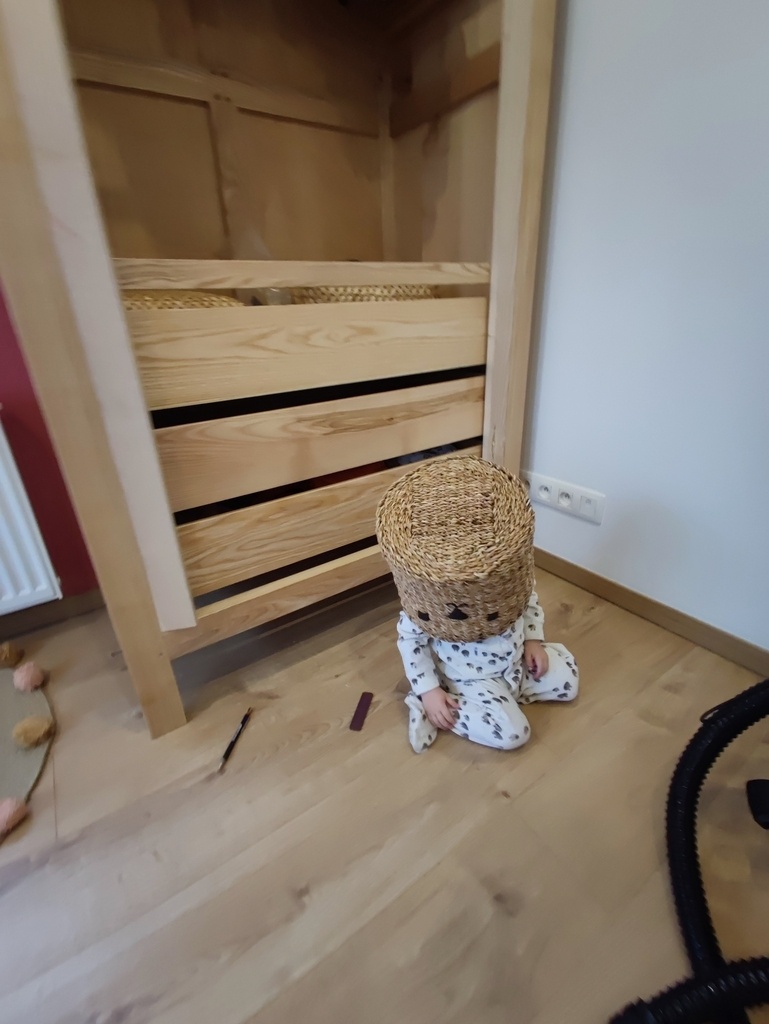

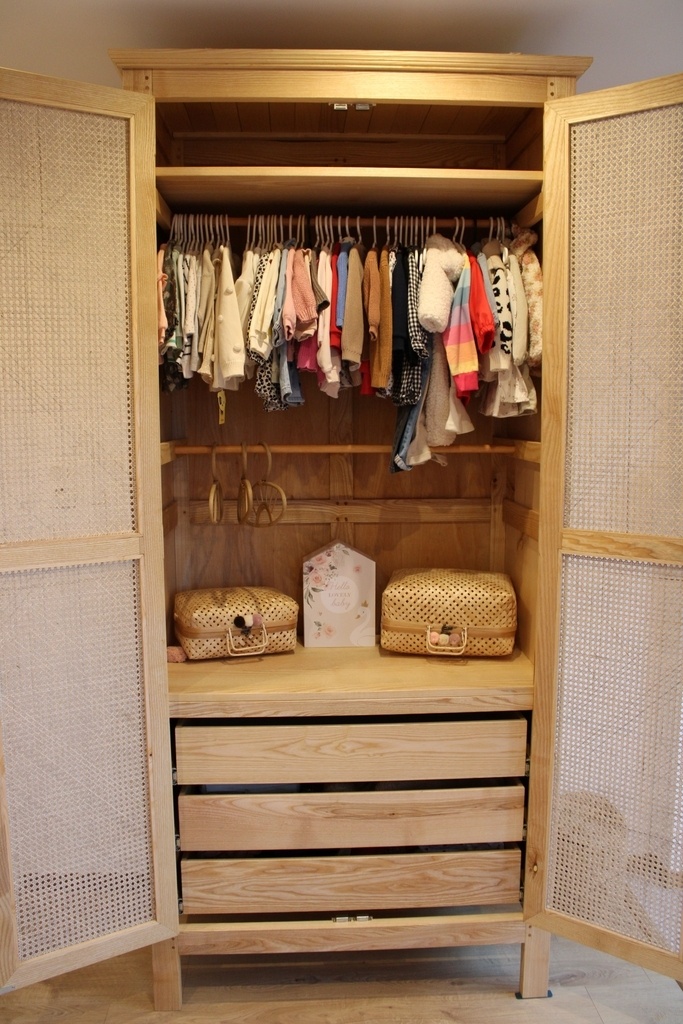

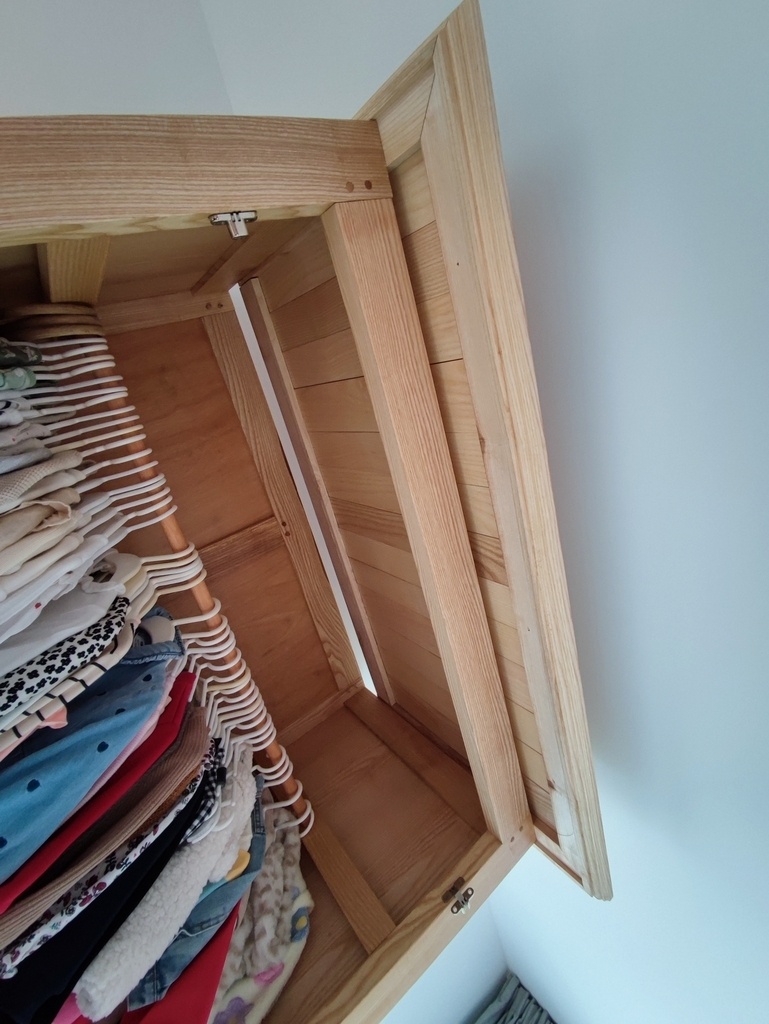

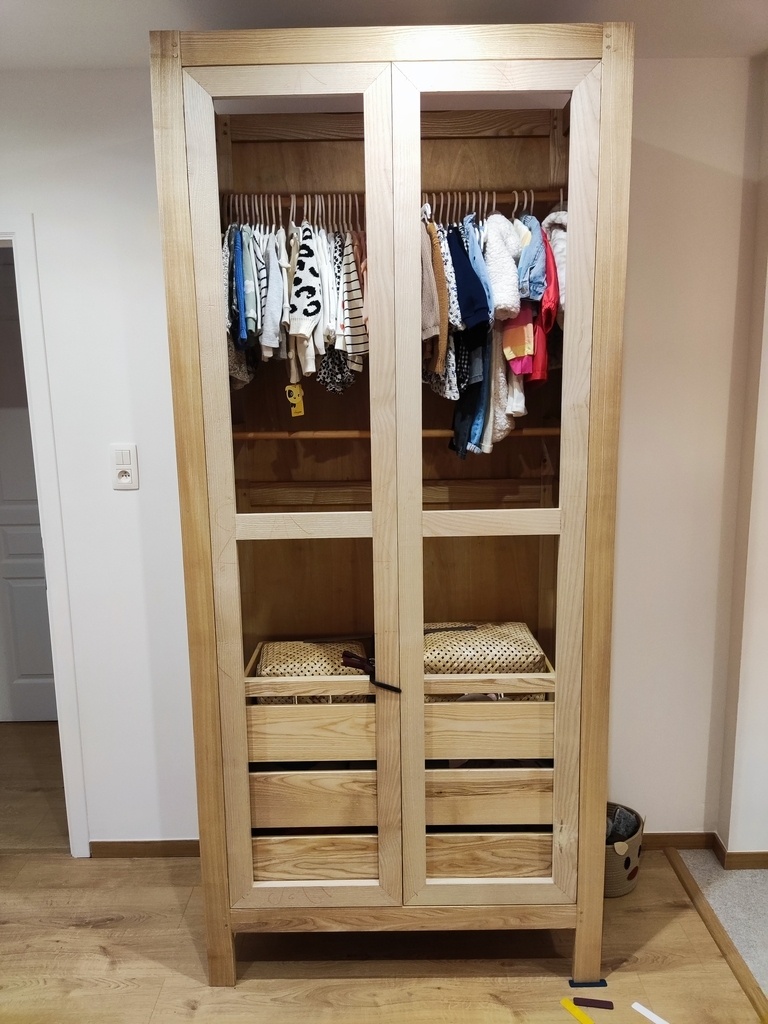

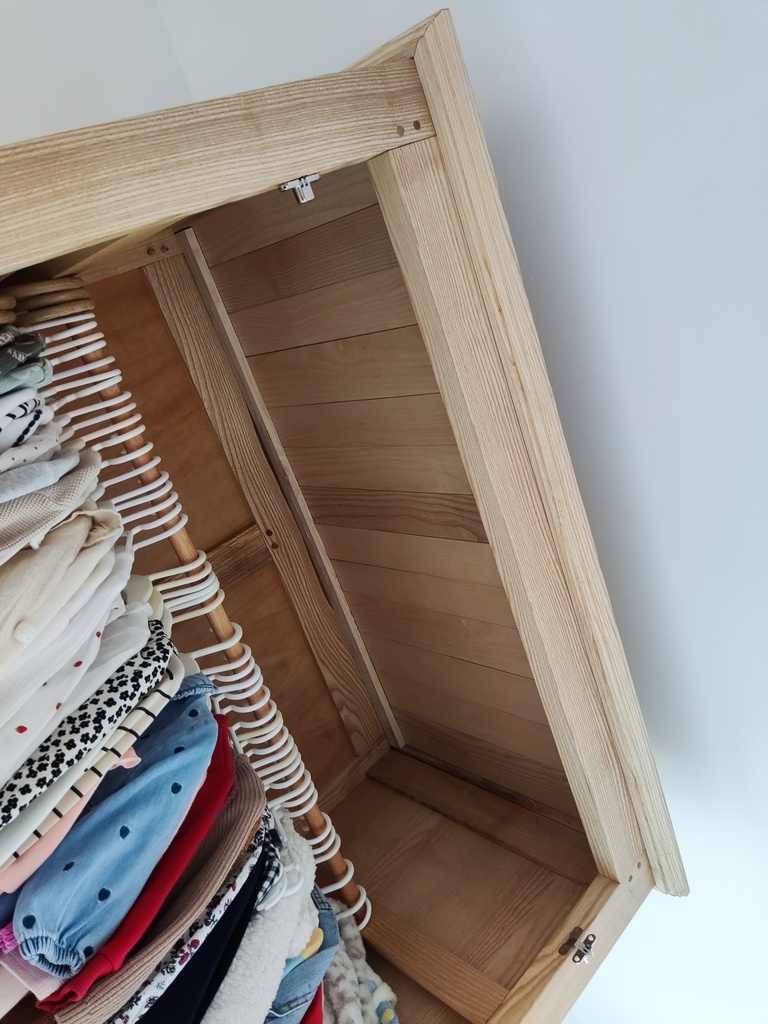

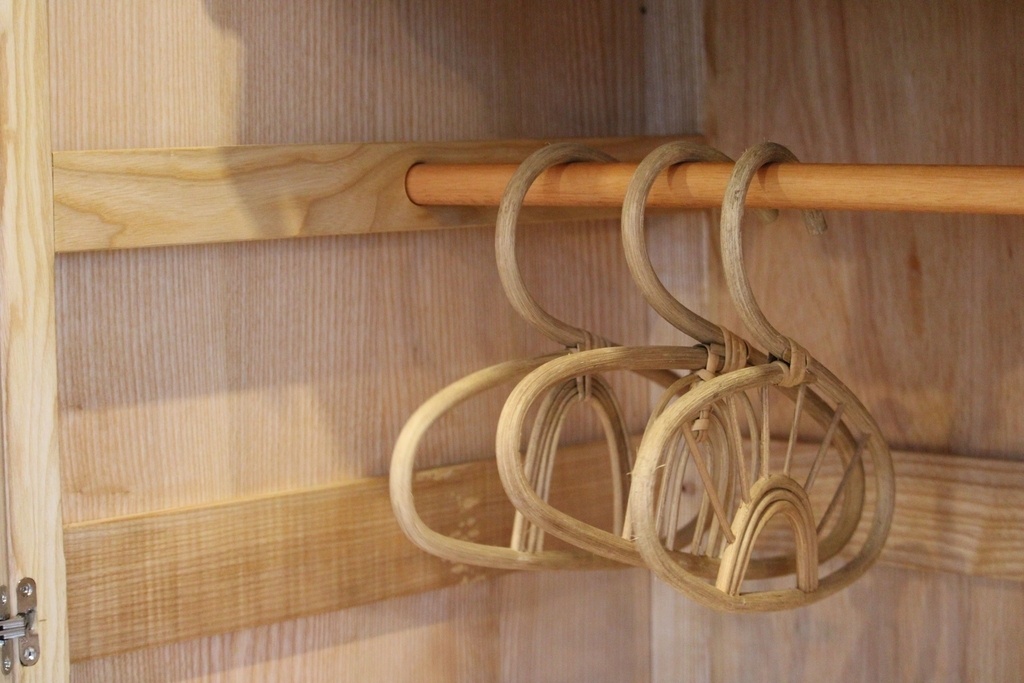

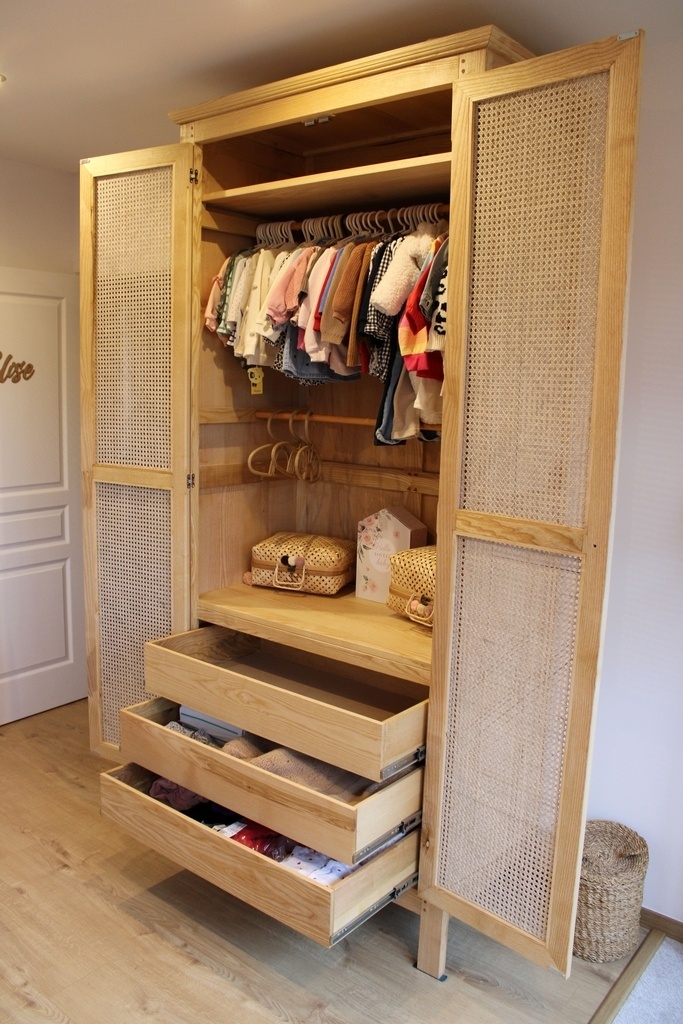

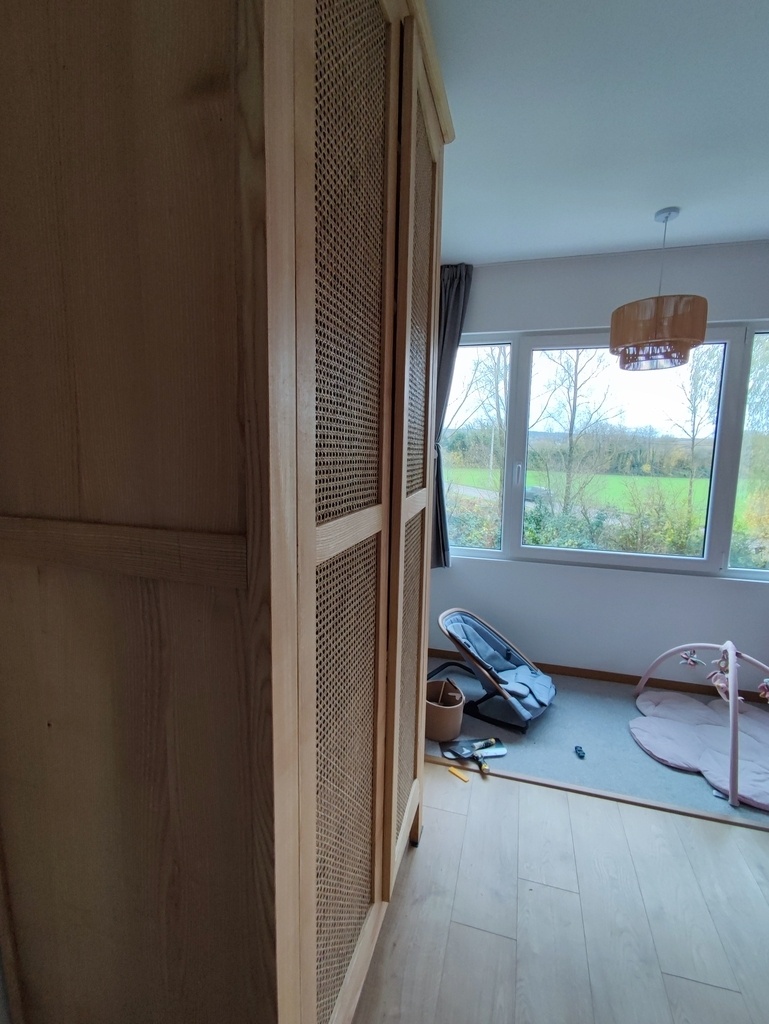

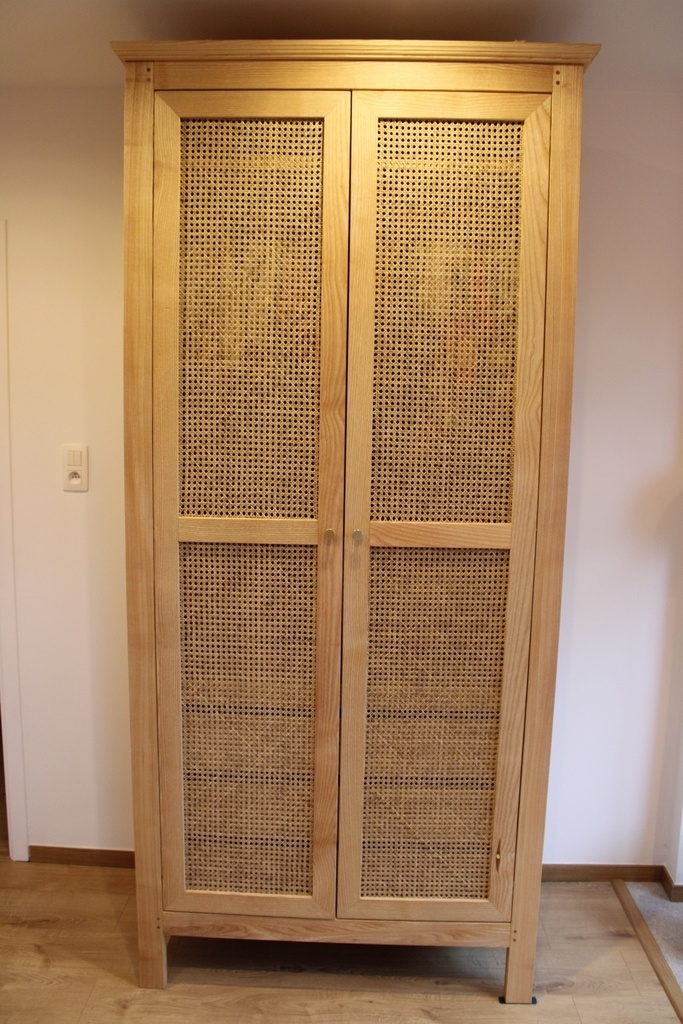

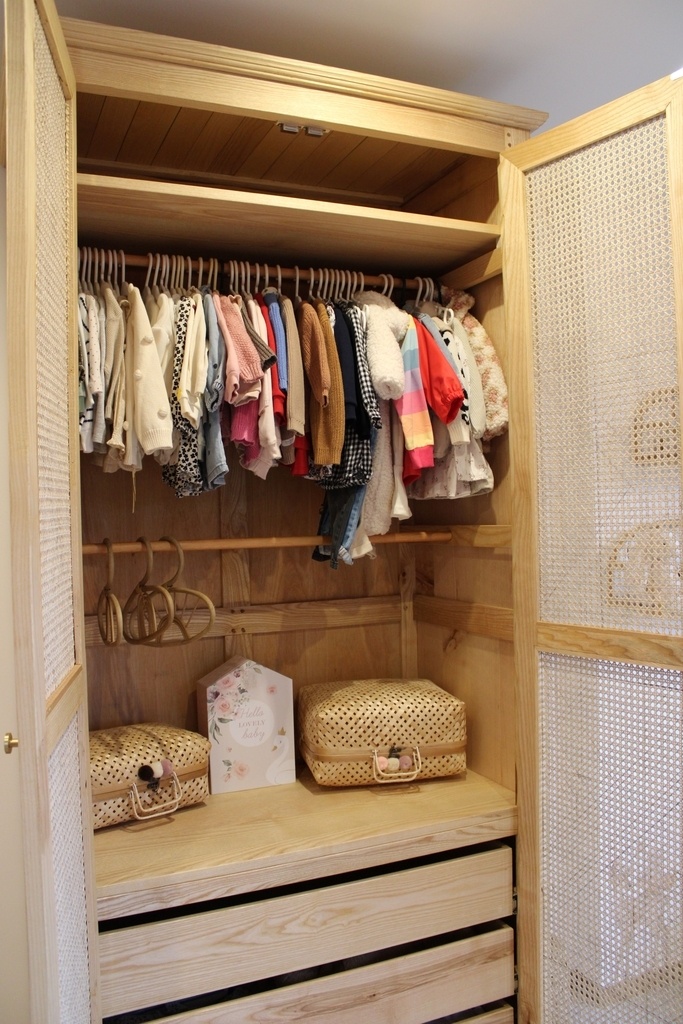

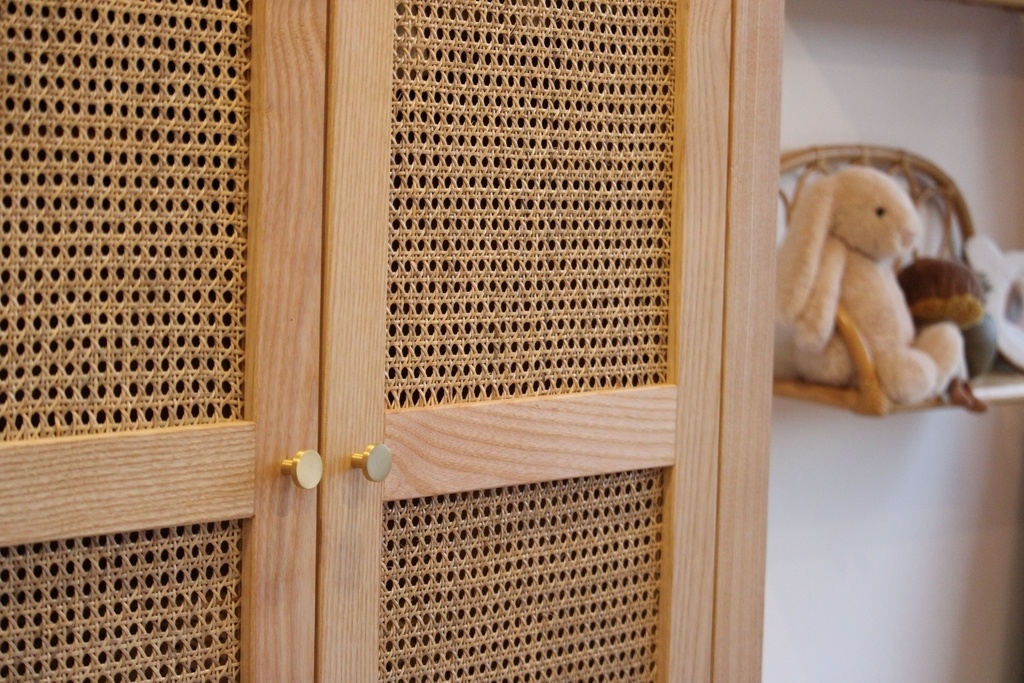

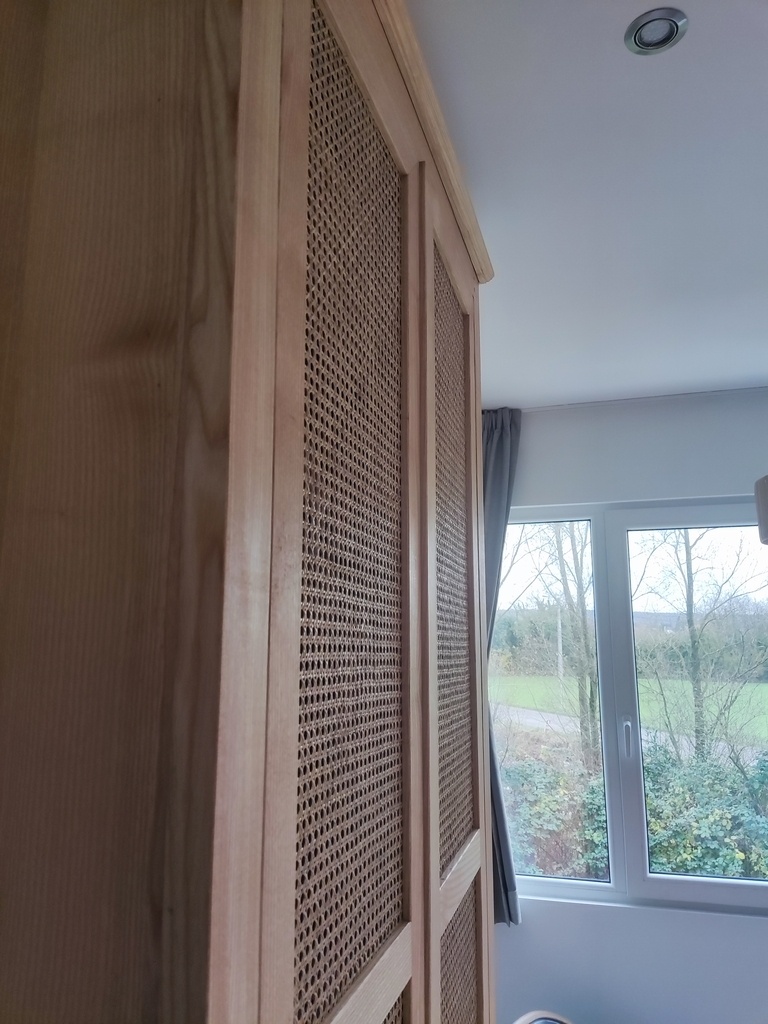

Quelques photos du projet terminé
