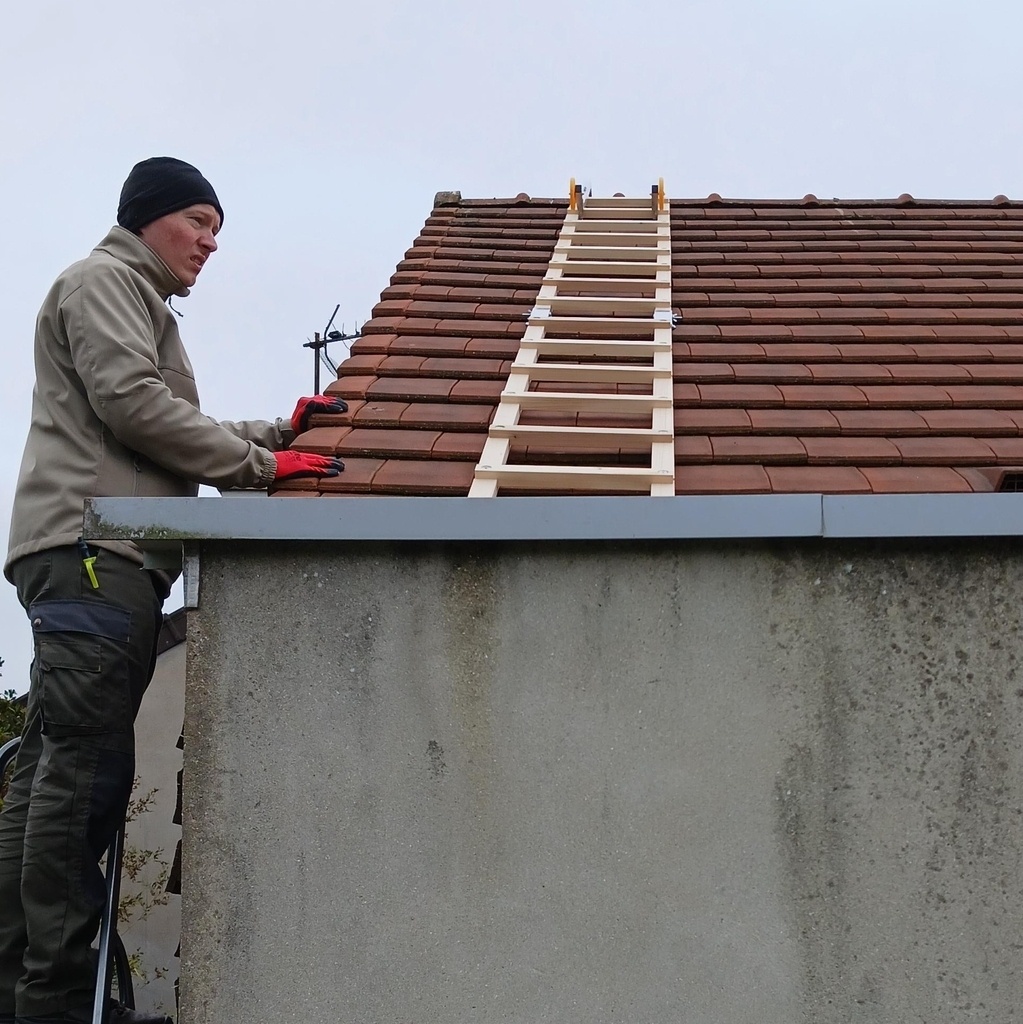

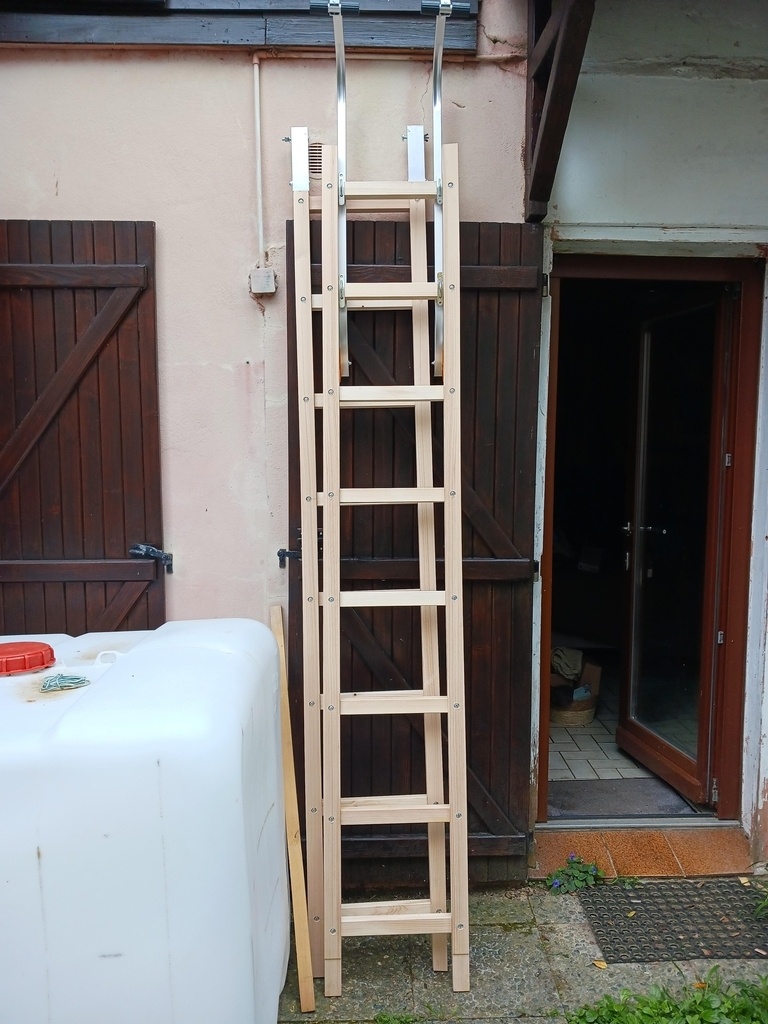

Pour Mathieu25260 voici mon échelle de toit réalisée au printemps dernier.

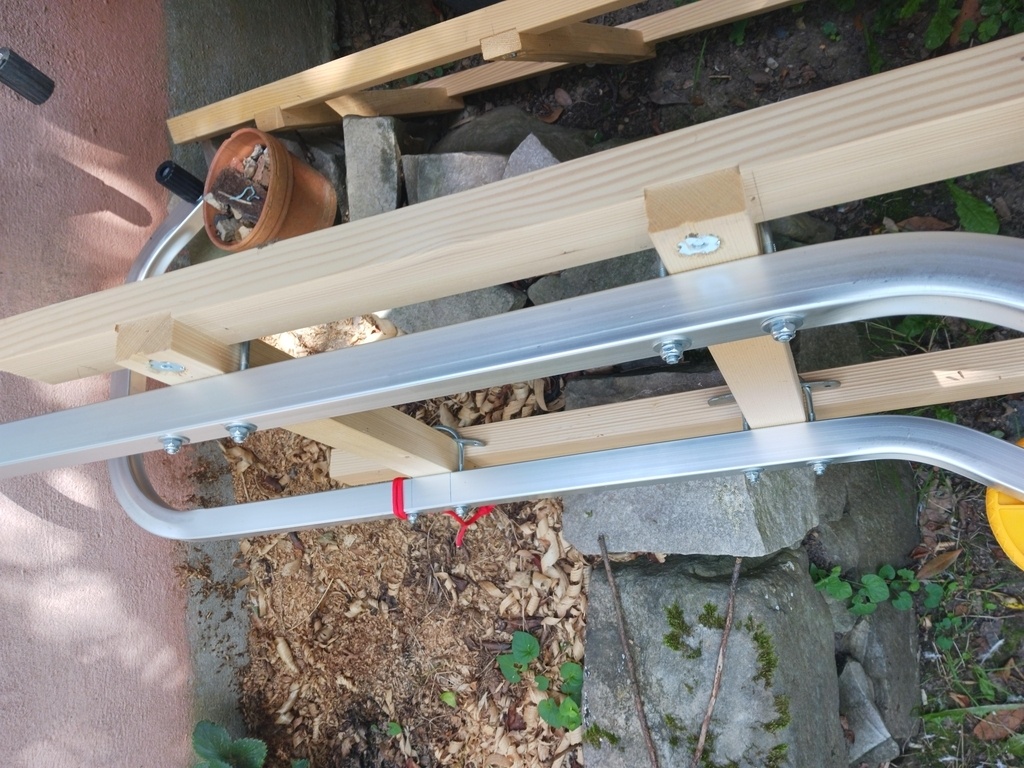

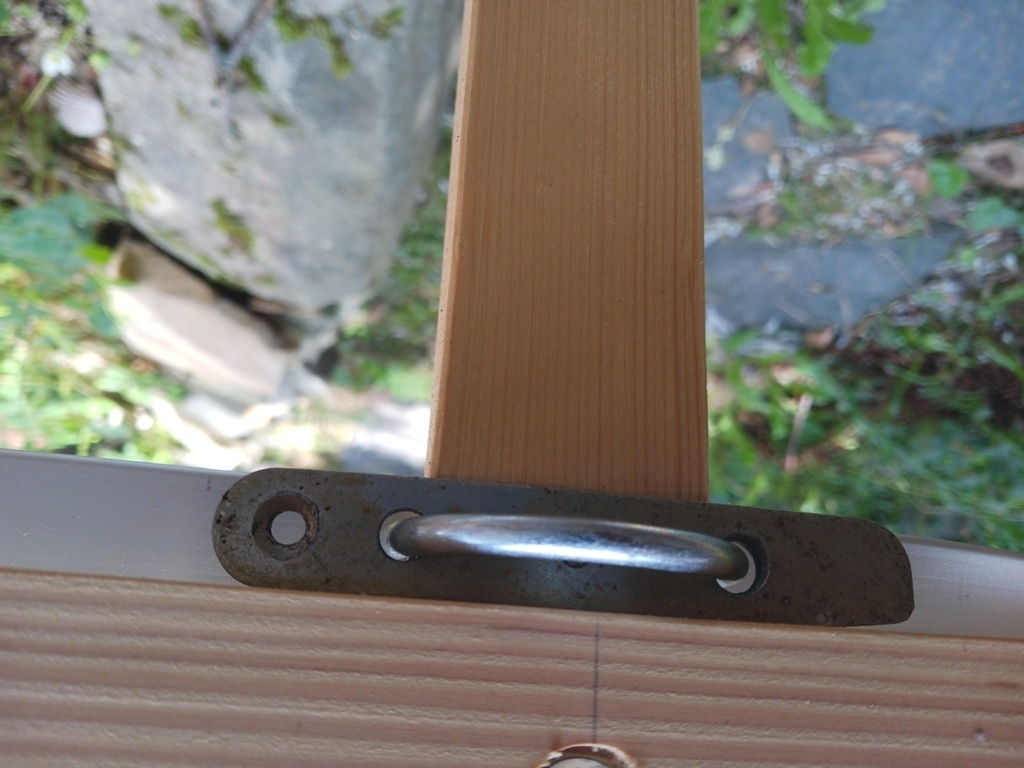

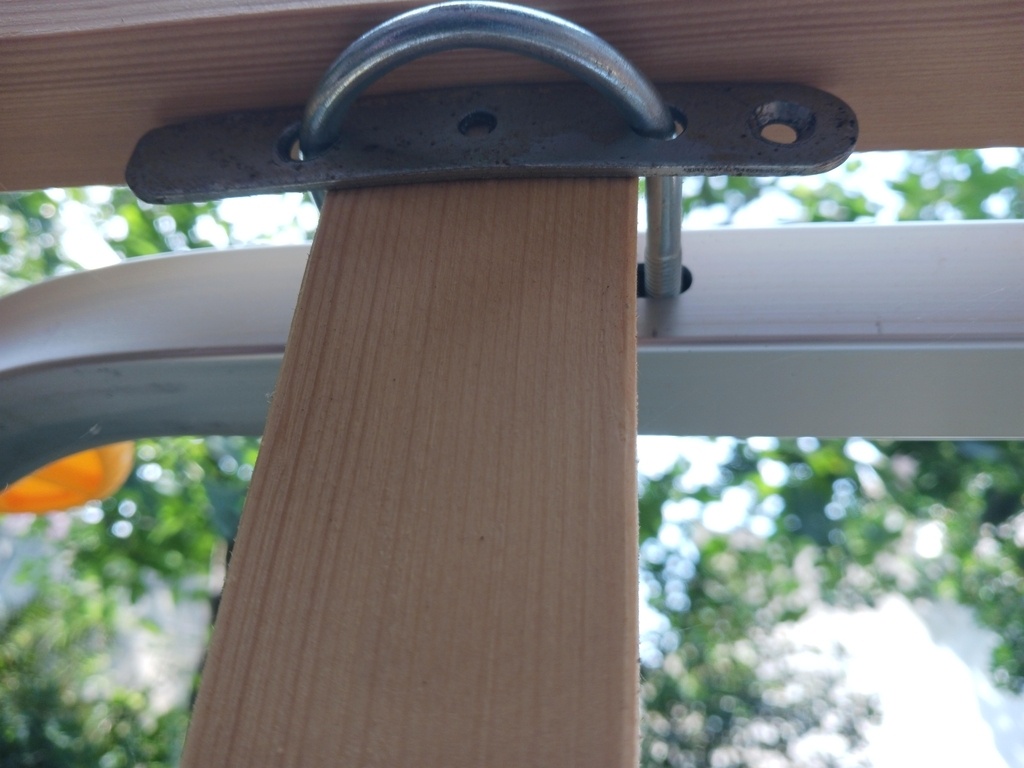

Ci-dessous, la fixation des crochets du commerce. Je n'ai pas totalement suivi la notice et j'ai repercé les barres pour mettre des pontets en haut et en bas. Une lame métalique permet d'éviter l'écrasement du barreau.

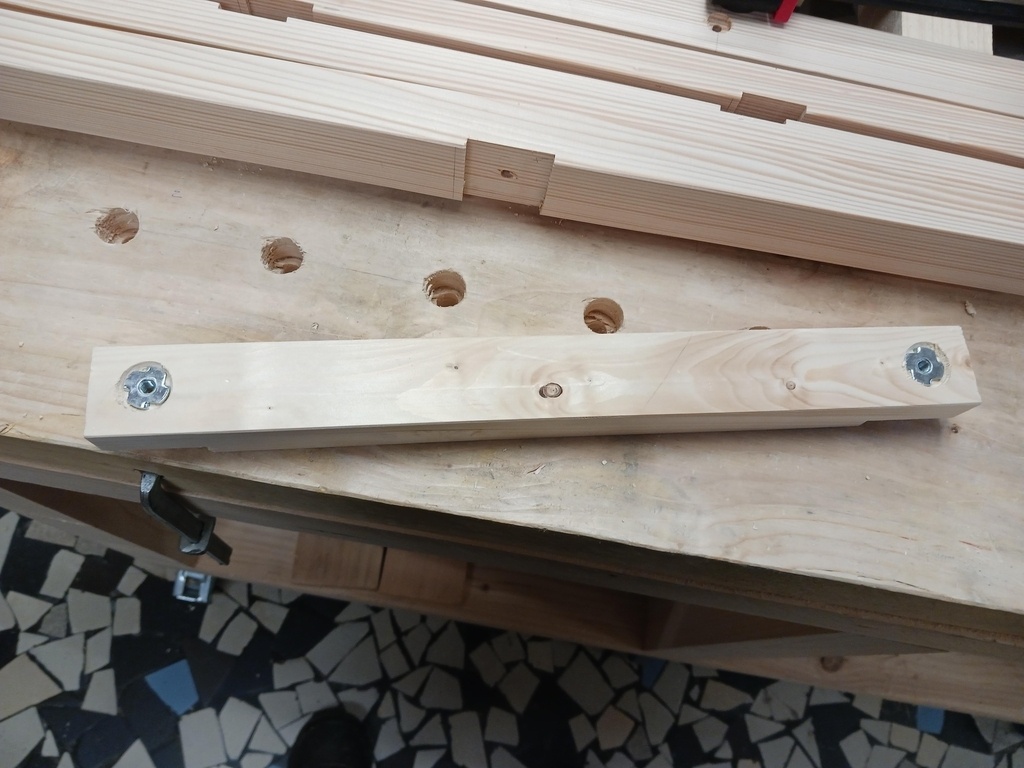

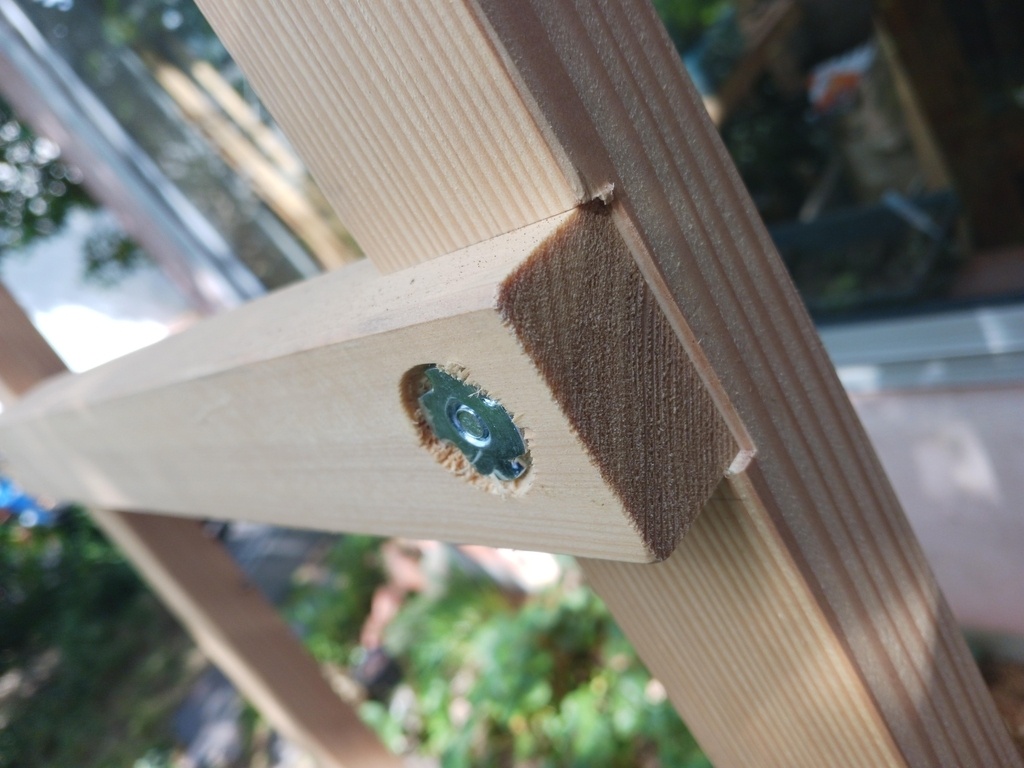

Les barreaux sont fixés aux montants par rainures et feuillures, vis poêlier et insert à griffe M6. Tout est noyé dans le bois pour que l'opérateur ne se blesse pas et que les têtes ne frottent pas sur les vis.

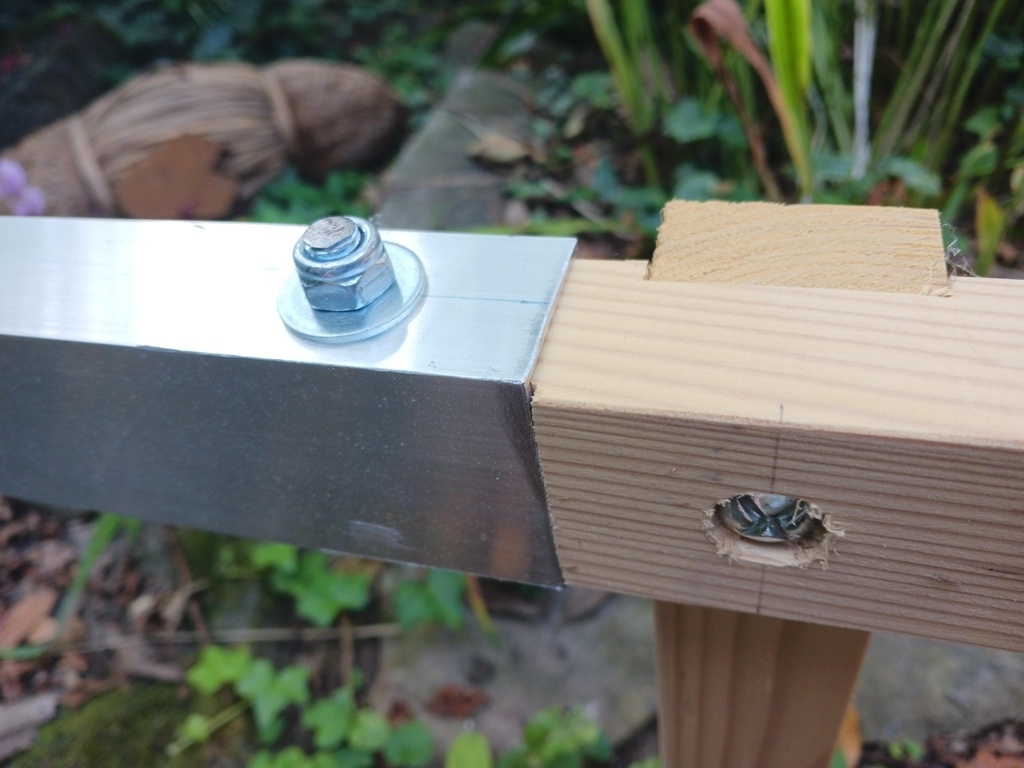

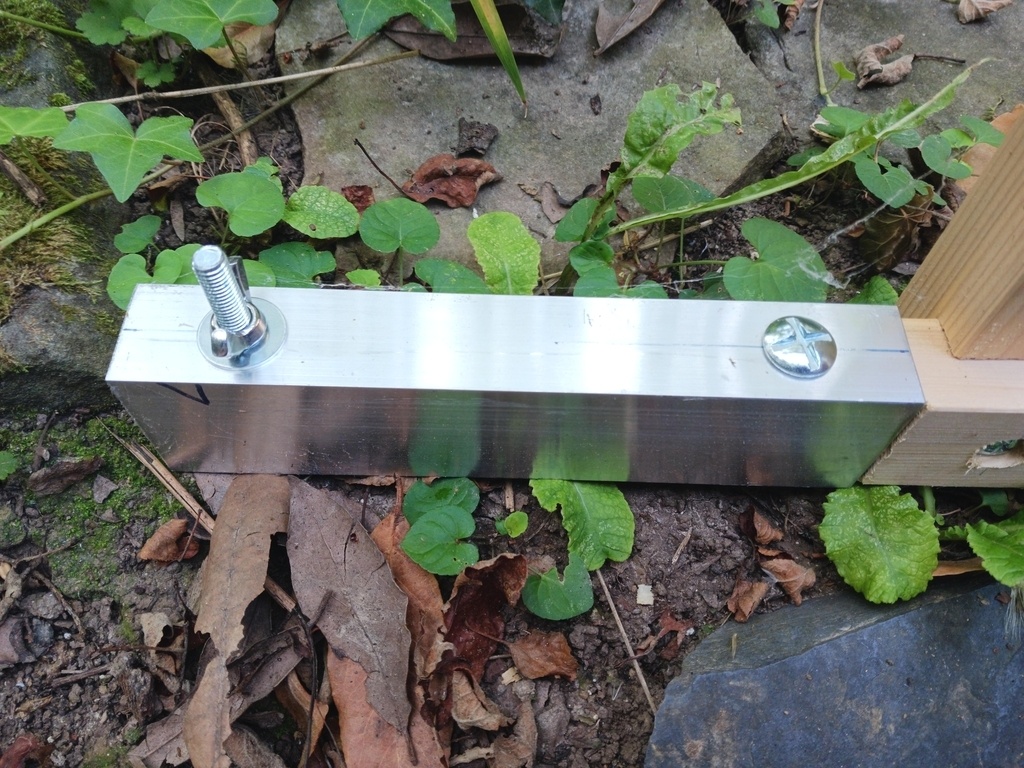

Le raccord entre les deux échelles se fait par un tube rectangulaire en alu. Des vis traversantes sécurise la jonction. Les montants sont désépaissit pour que l'alu ne frotte pas sur le toit. C'est le principe que j'ai vu sur les échelles du commerce. Séparer les échelles m'a semblé être plus pratique pour le rangement.
Point d'attention Les bois sont choisi pour avoir un fil le plus droit possible, et sans nœud afin d'éviter des faiblesses mécaniques.

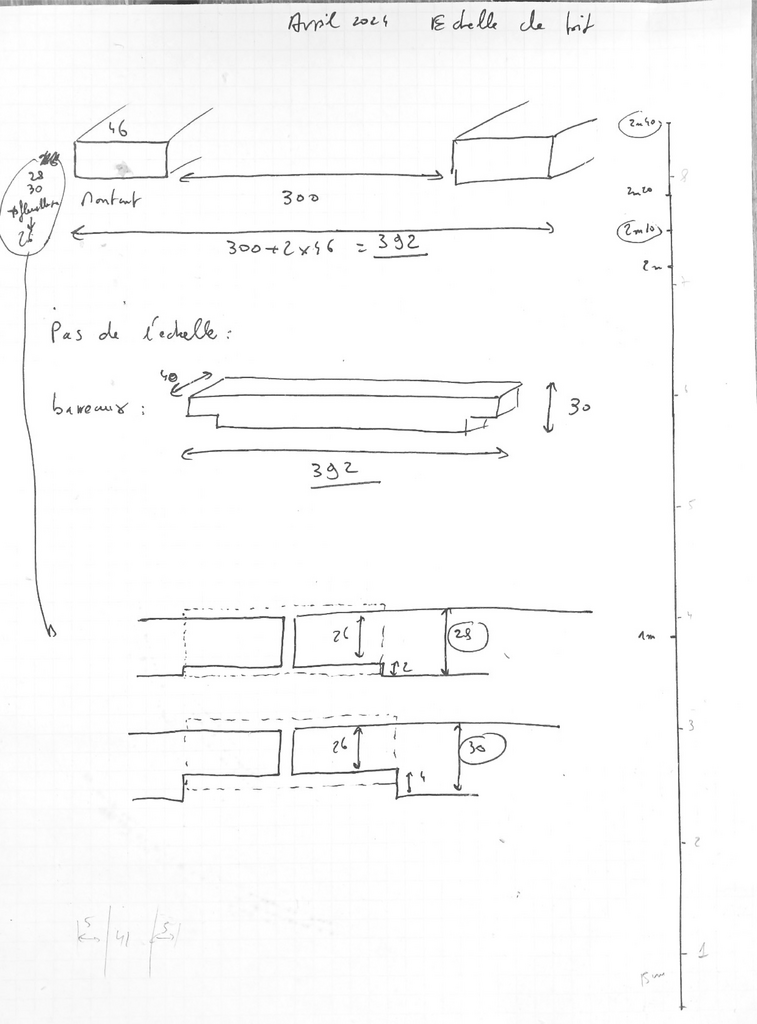

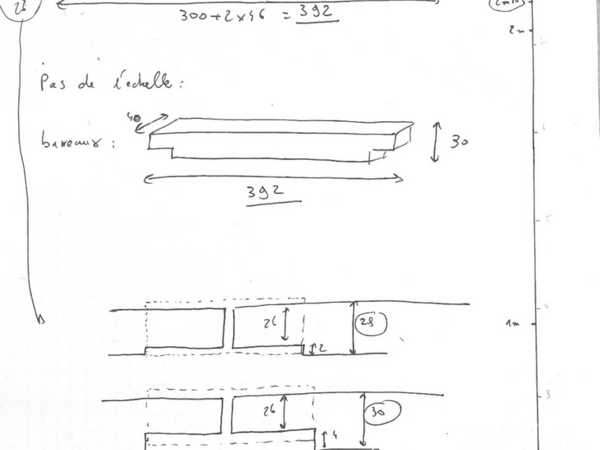

Enfin, le plan sommaire que j'ai fait à l'époque. Les bois ont une dimension supérieure aux échelles du commerce, ce qui limite la flexibilité. Sur des toits peu plans, c'est un désavantage.
Remarque finale : Quand on travaille en hauteur, on s'attache...
Licence
Discussions
Merci Atelier Eustache , très belle réalisation et le raccord entre les deux est parfait ! J’ai deux idées mais dans les deux cas il y a des avantages et inconvénients !
Ta conception semble plus costaud que la mienne
D'accord avec ta remarque sur le bois sans nœud, même si pris par le temps, j'ai pris ce que j'ai trouvé. Mais ça à l'air de tenir.
Toi aussi tu as dû t'adapter aux fixations prévues pour des barreaux ronds.
Est-ce que tu as collé les barreaux ?
Merci. Pour être honnête, je ne sais pas bien à quoi leurs fixations sont adaptées. Si tu regardes chez hailo, ce sont ces attaches et les barreaux sont plats. Et je ne crois pas que les échelles de toit ont des barreaux ronds parce que les montants sont supposés être minces (et flexibles) et qu'il n'est pas possible de respecter les dimensions pour y mettre du rond.
Pas de colle sur les barreaux.
Atelier Eustache
bonjour, j 'ai en souvenir (lointain) le chantier de la réfection de la couverture de la cour carrée du Louvre début 60
les couvreurs posaient de la première carrée forte dite ardoise historique. SANS PYRITE
leurs """échelles de paveurs""" étaient faites en volige, toujours de mémoire,
les assemblages barreaux montants étaient cloués avec des clous" Rivière" de 27.16 à la "jauge de paris"
Tu as ravivé des Souvenirs enfouis. Merci.
.........................
C'est vrai, aujourd'hui il y a MACC
Du coup, j'ai fait une recherche Google sur Clous Rivierre"
clous-rivierre.com/
Il y a une toute petite vidéo dans l'onglet visiter
Tu as même la fiche dans les fournisseurs.
J'ai des clous forgés de chez eux, ils sont top.
dBPs
Atelier Eustache
La clouterie Rivière vous intéresse. Par contre la "jauge de Paris"???
Pourtant!
racmterrof Je n'ai pas encore réussi à trouver ça dans les ventes d'outils anciens mais je suis patient.
racmterrof
Je l'ai peut-être déjà écrit, si vous passez par le Piemond Bitterrois, a la mairie de Graissessac 34 260 , la municipalité est très fière d'avoir conservé une machine "individuelle" à fabriquer les clous
Merci, je ne savais pas.
