Cette création contient 1 retour d'expérience.

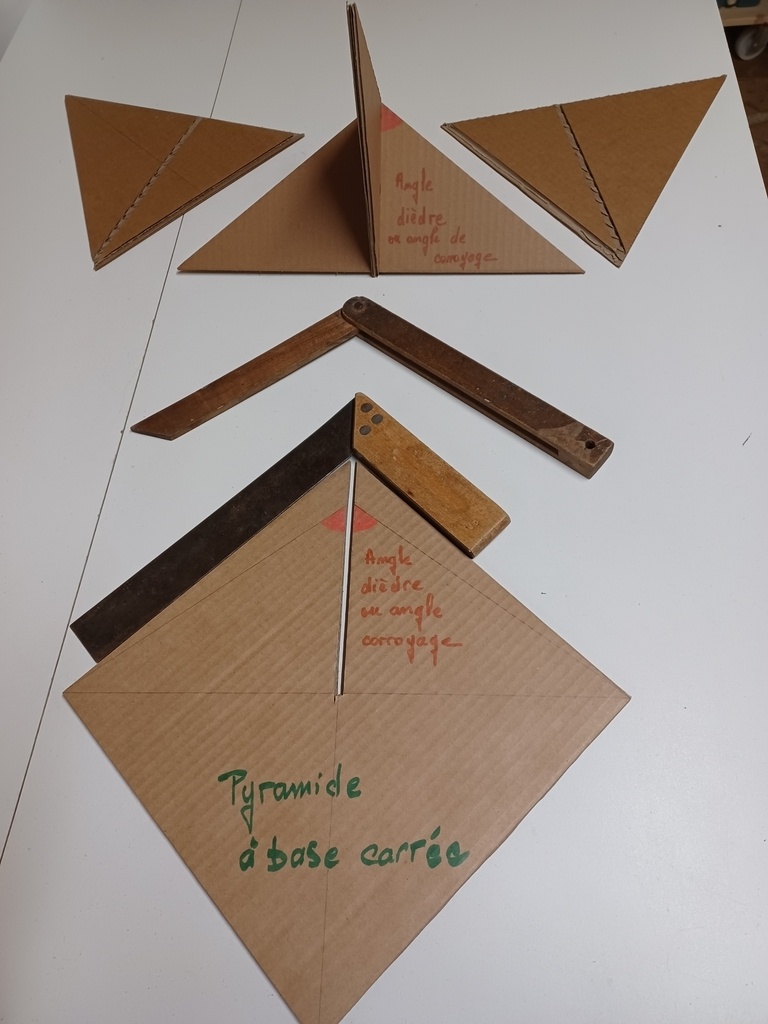

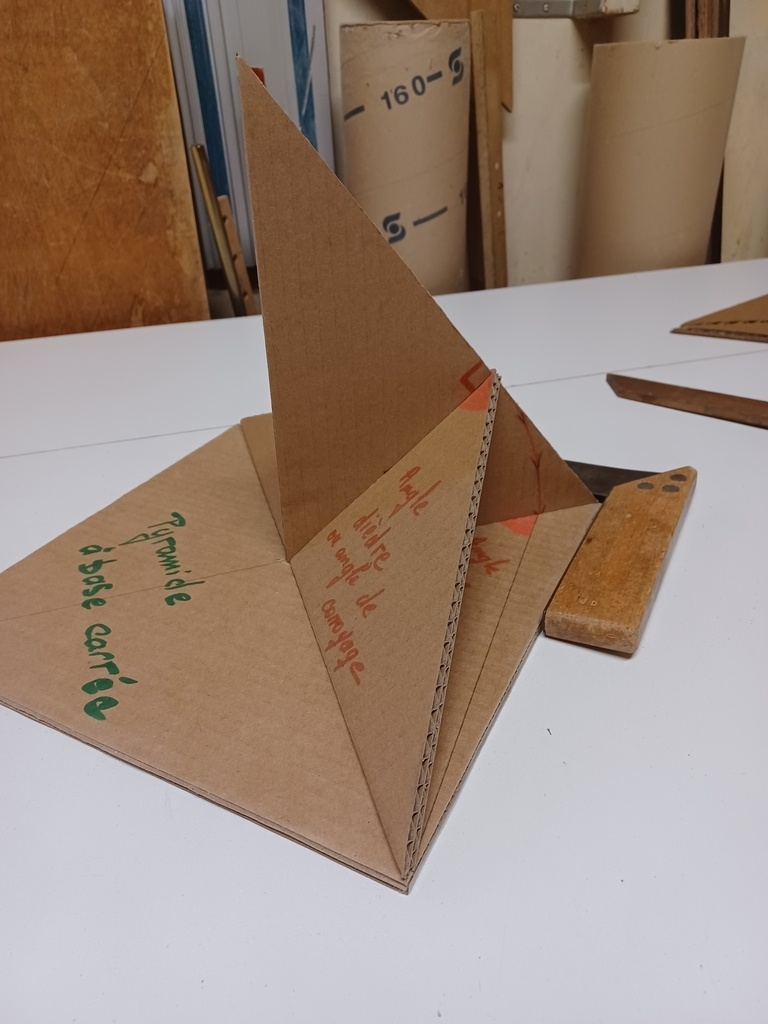

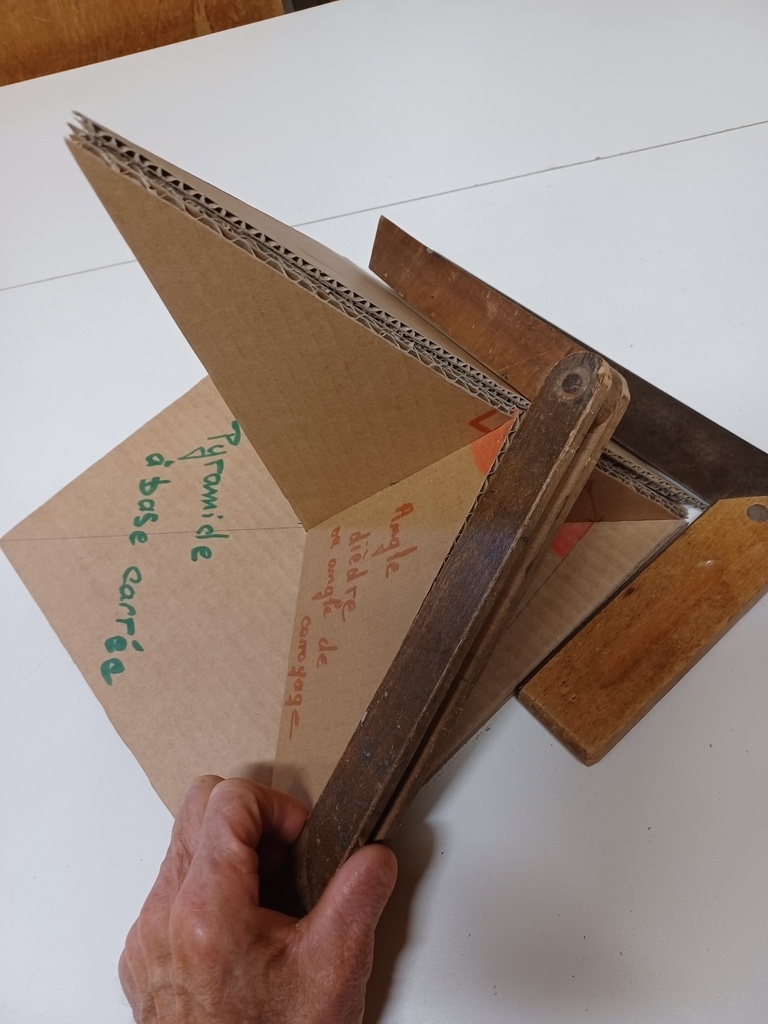

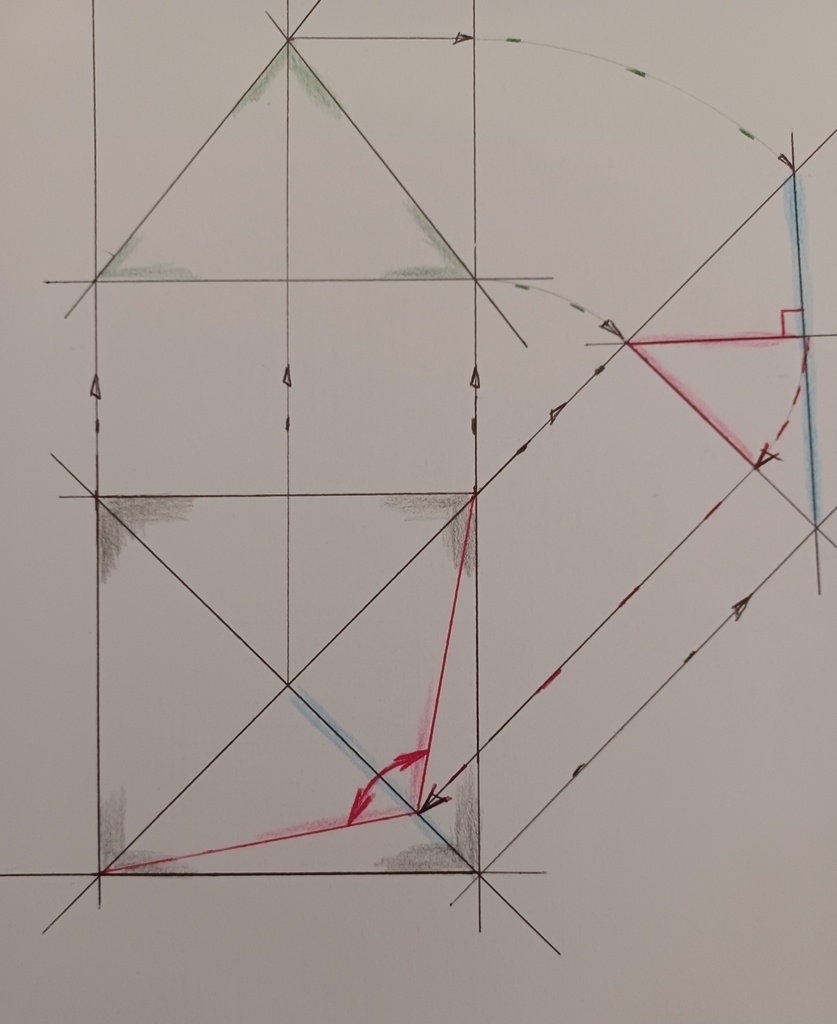

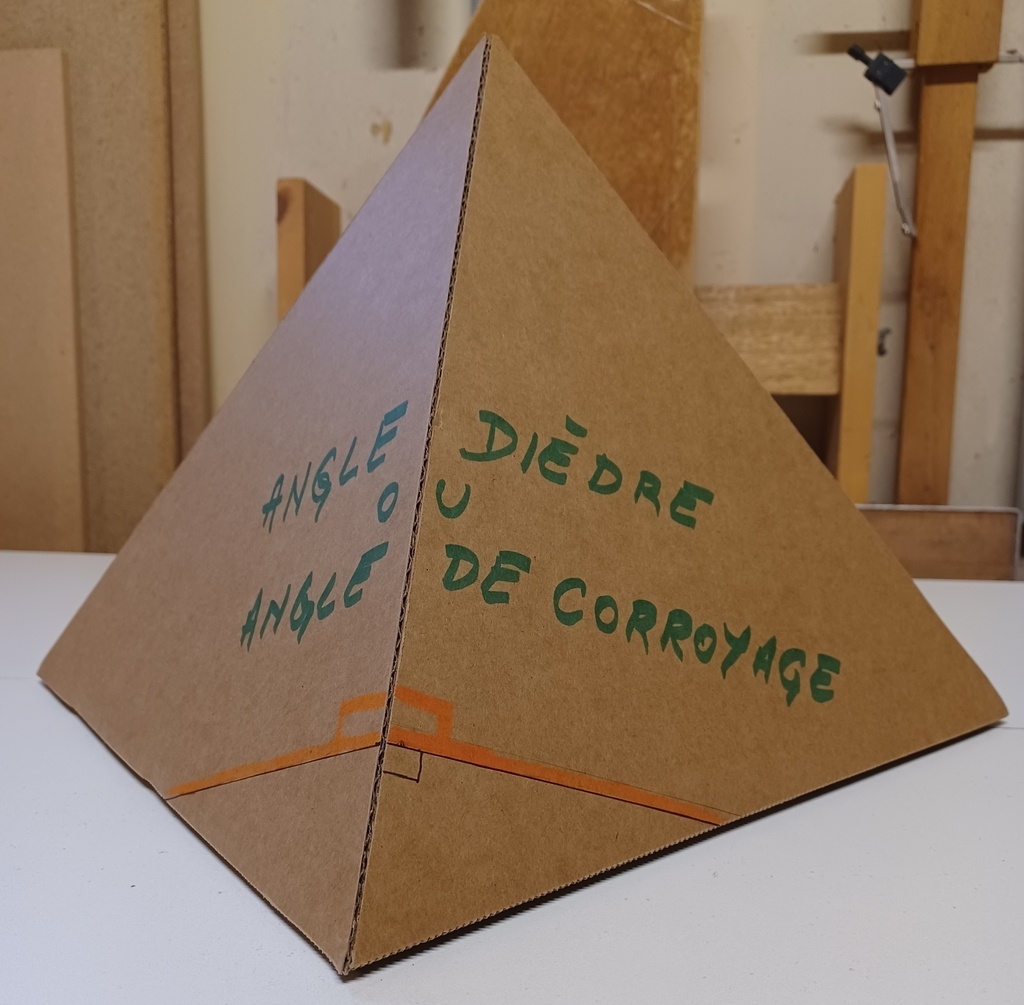

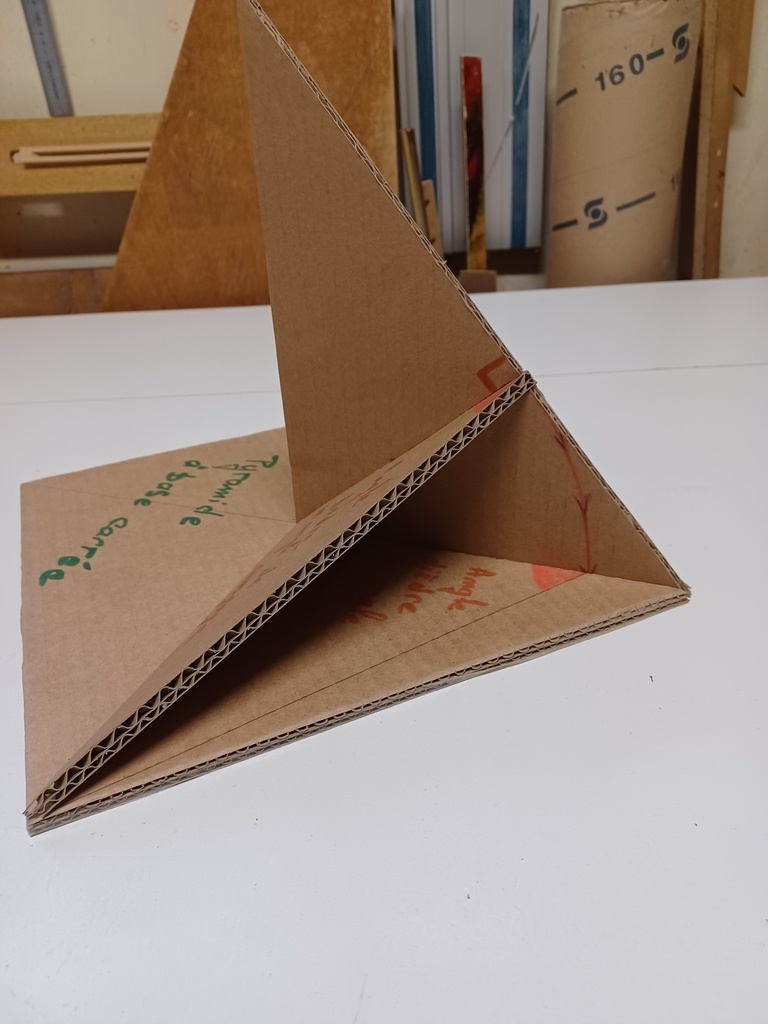

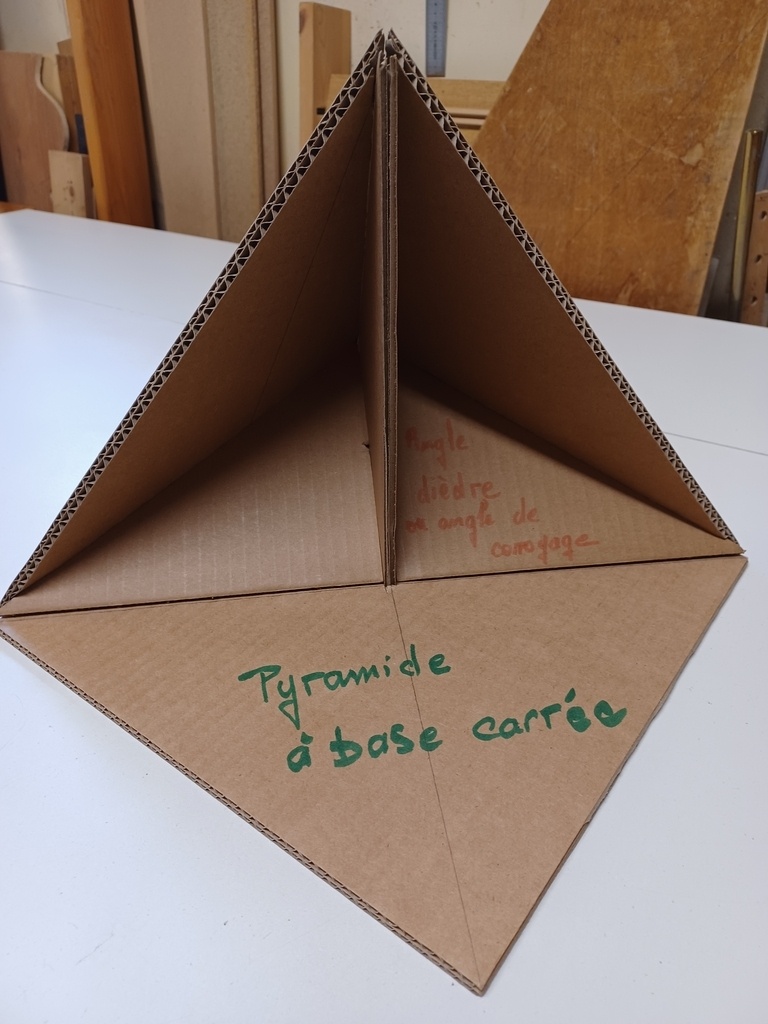

Angle dièdre ou de corroyage sur une pyramide à base carrée
Une vidéo qui explique très bien tout ça
Et pour le tréteau cadet c'est ici
Publications associées
Licence
Autres créations de
kaj
Discussions
Génial!!!
Merci
Super pédagogique mais j’ai trébuché sur le dévers de pas. Ça correspond à quoi?

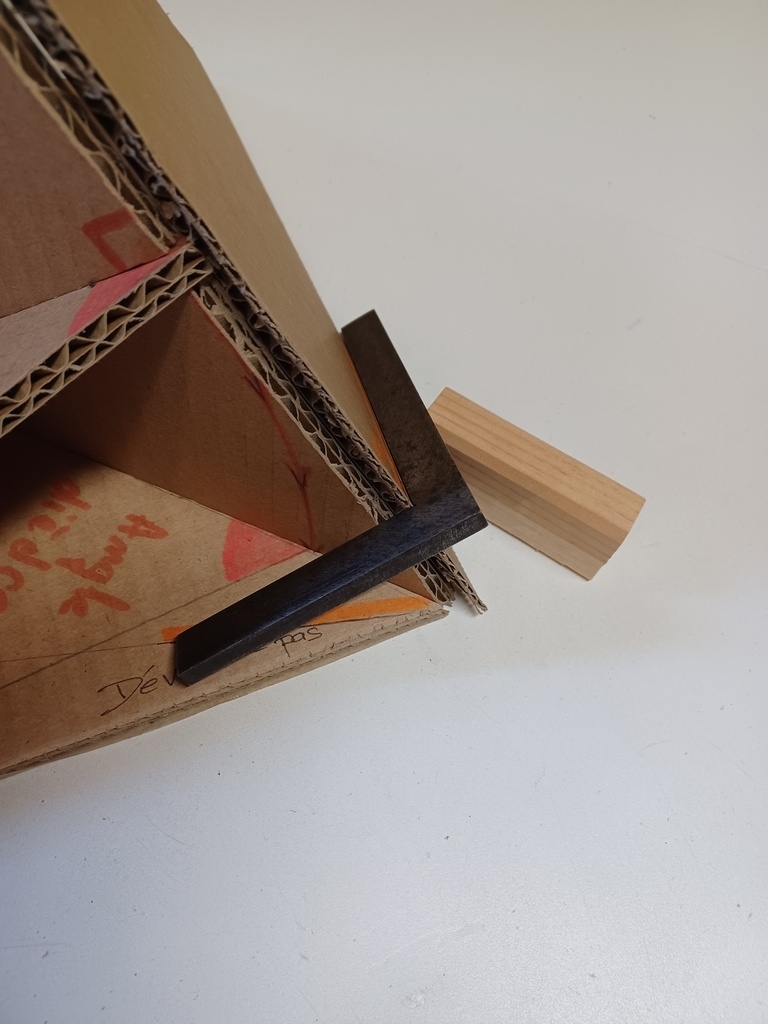

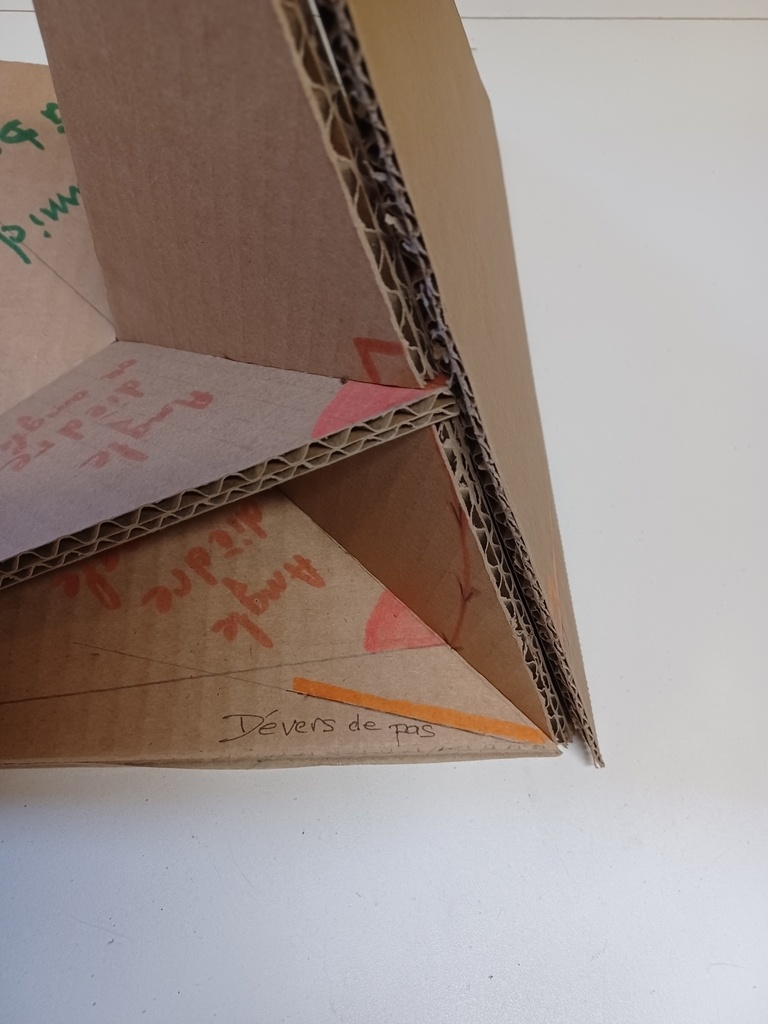

Le dévers de pas correspond à l'empreinte au sol des faces de la pièce formant l'arête (arêtier) lorsque cette pièce n'est pas corroyée!
Fabien R Je viens d'ajouter un document de sylvainlefrancomtois
kaj compris, c’est la forme de la section de bois dans le plan de coupe si on utilise un bois corroyé à angle droit ?

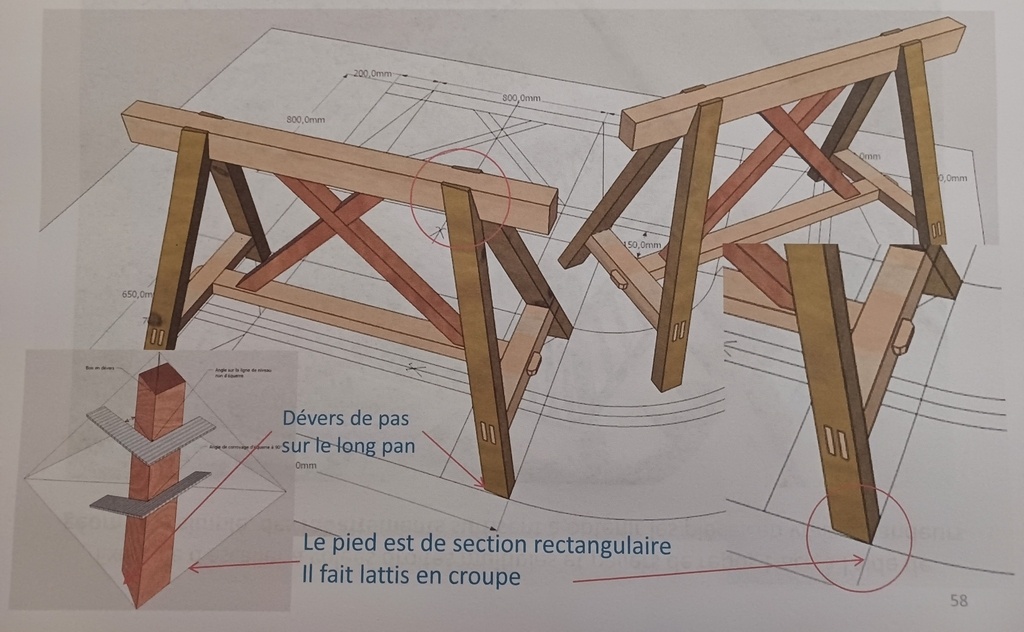

Fabien R c'est ça, les charpentiers utilisent souvent les bois sans enlever de matière par conséquent ils sont d'équerre. Les menuisier enlèvent de la matière et mettent la pièce suivant l'angle de corroyage afin d'être aligné sur les deux faces
kaj d’acc, d’où « faire lattis » c’est la surface fonctionnelle en fait.
Fabien R tu pense aux liteaux, lattes
kaj exact
Tu aurais une vidéo qui explique le sujet, stp ?
GrimmjowJaggerjack je n'en ai pas mais je suppose qu'en cherchant avec "angle de corroyage " tu peux trouver
youtube.com/wa...h?v=gQe2Zf7JkyM
je viens de trouver cette vidéo, elle est très bien.
Et celle-ci, qui chez moi était la suivante : Musée Compagnonnage - Tracé de charpente (3 min 38 pour un très bel exemple)
kaj, quand est-ce que tu deviens prof ?
Ara J'y avais pensé mais ça fait longtemps
J'avoue ne rien avoir compris à quoi ça servait. C'est sans doute très utile, mais j'ai du mal à voir concrètement l'intérêt de ces circonvolutions géométriques.
Edit : après avoir regardé le lien vers les tréteaux, je crois voir un peu mieux l'intérêt, mais c'est pas évident sans prendre le temps de se plonger vraiment dedans.
Pour définir l'intérêt, quelques exemples simples : un tabouret avec les pieds inclinés dans les deux sens, une auge de maçon, un pétrin. C'est le passage obligé pour trouver les angles et les vraies grandeurs.
C'est le début du commencement du passage de la 2D à la 3D avec un crayon, une règle, une équerre, un compas et la matière grise
j'ai toujours fais des trucs perpendiculaires, ou alors inclinés simples, du coup, je n'ai pas eût besoin de ça. Mais ça permet d'aller plus loin, ça me donne des idées, comme si je manquais de projet :D
BZHades pour résumer il y a 5 étapes dans l'art du trait.

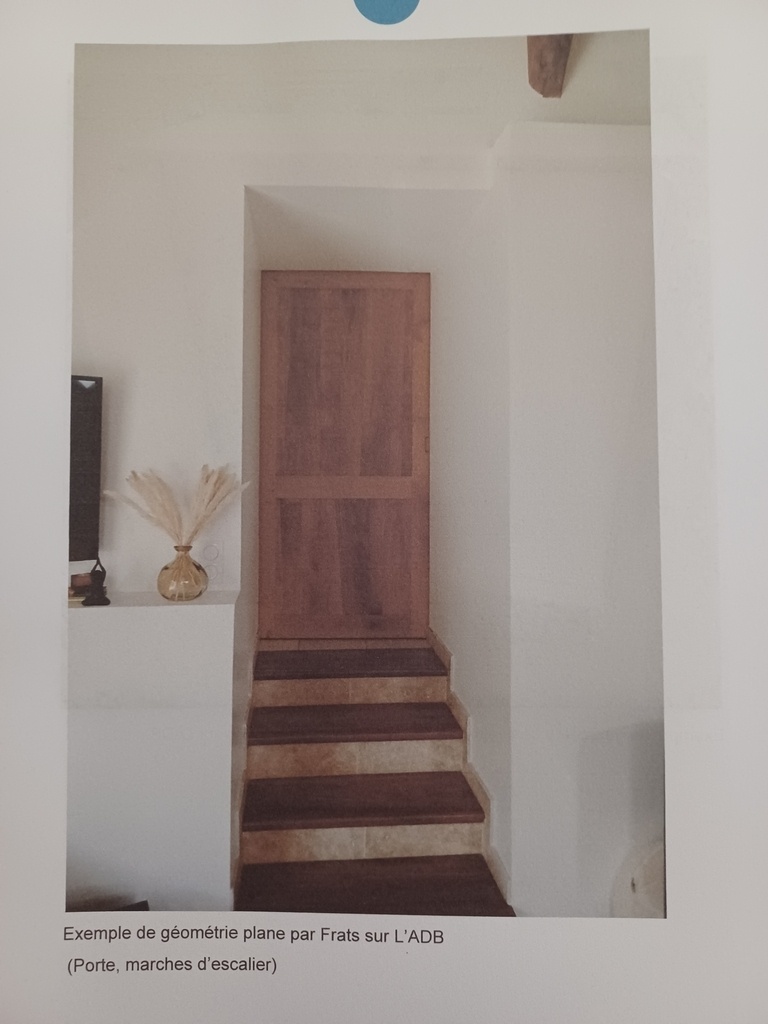

.la géométrie plane

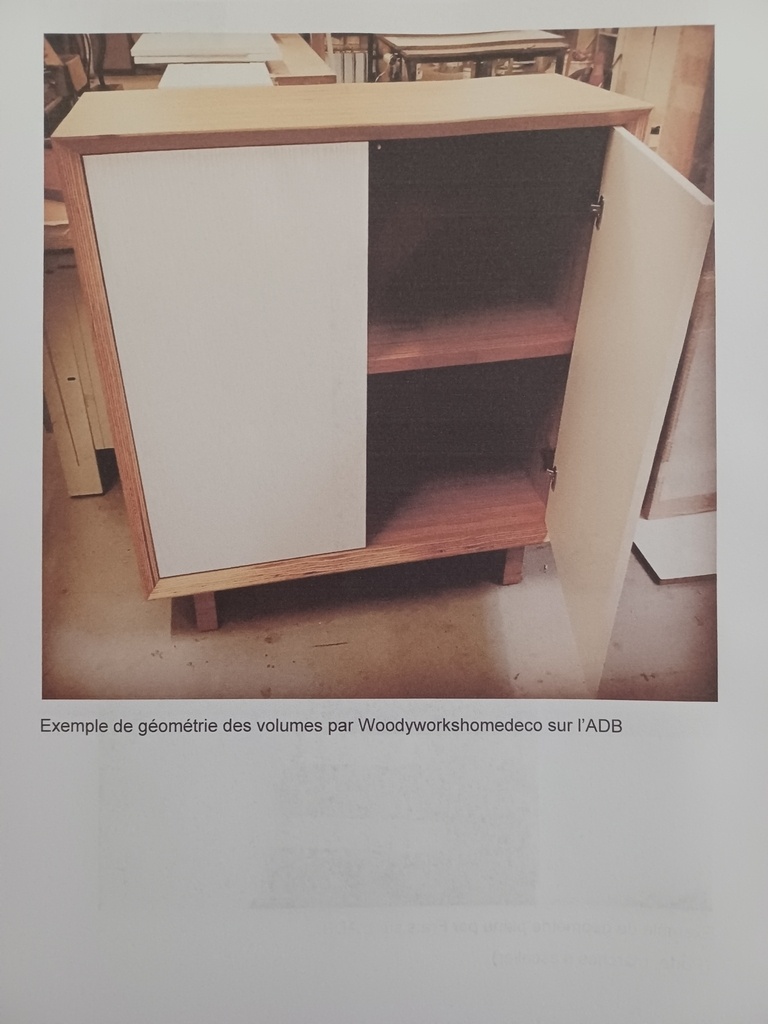

.la géométrie des volumes

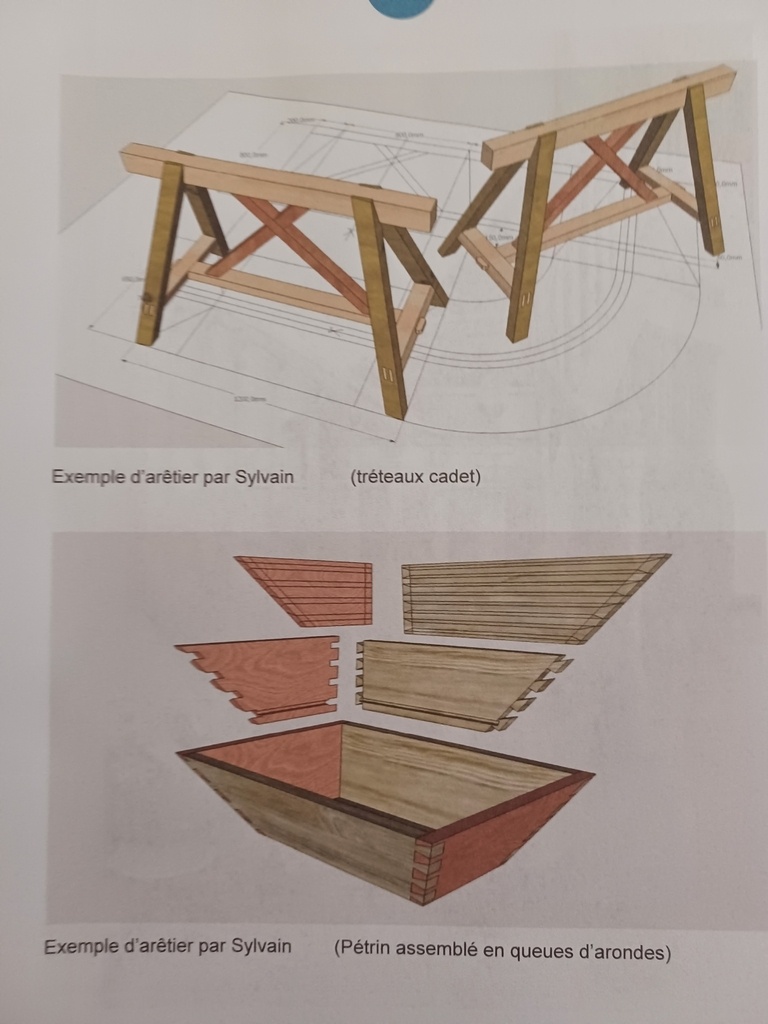

.l'arêtier

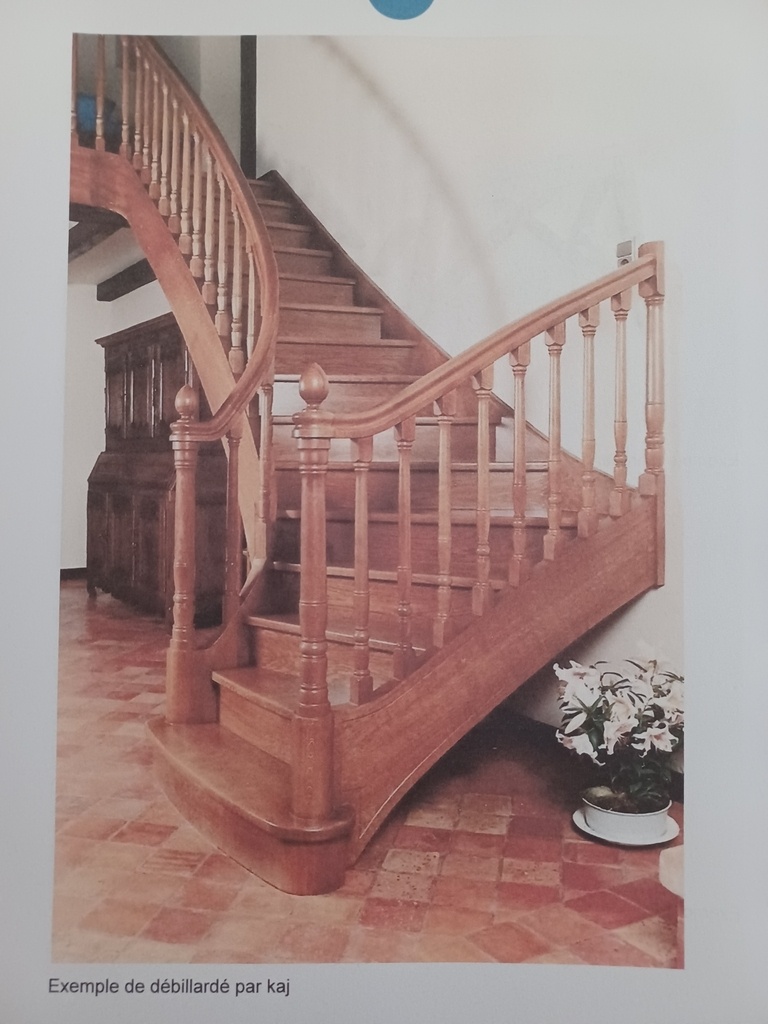

.le debillardé

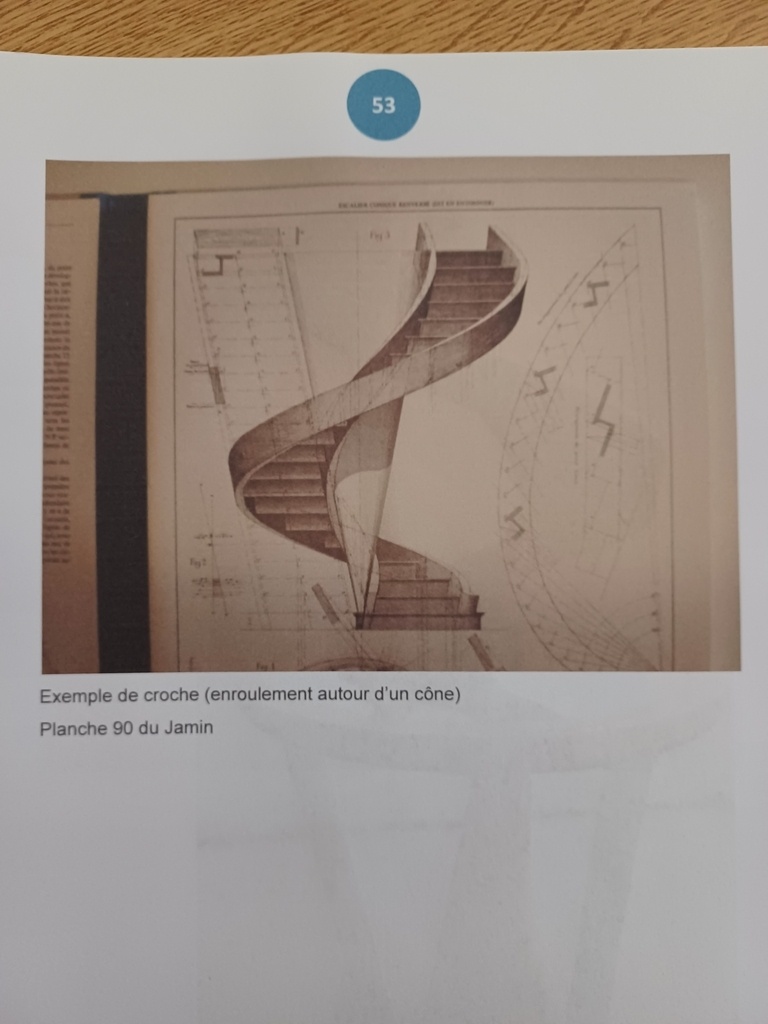

.le croche

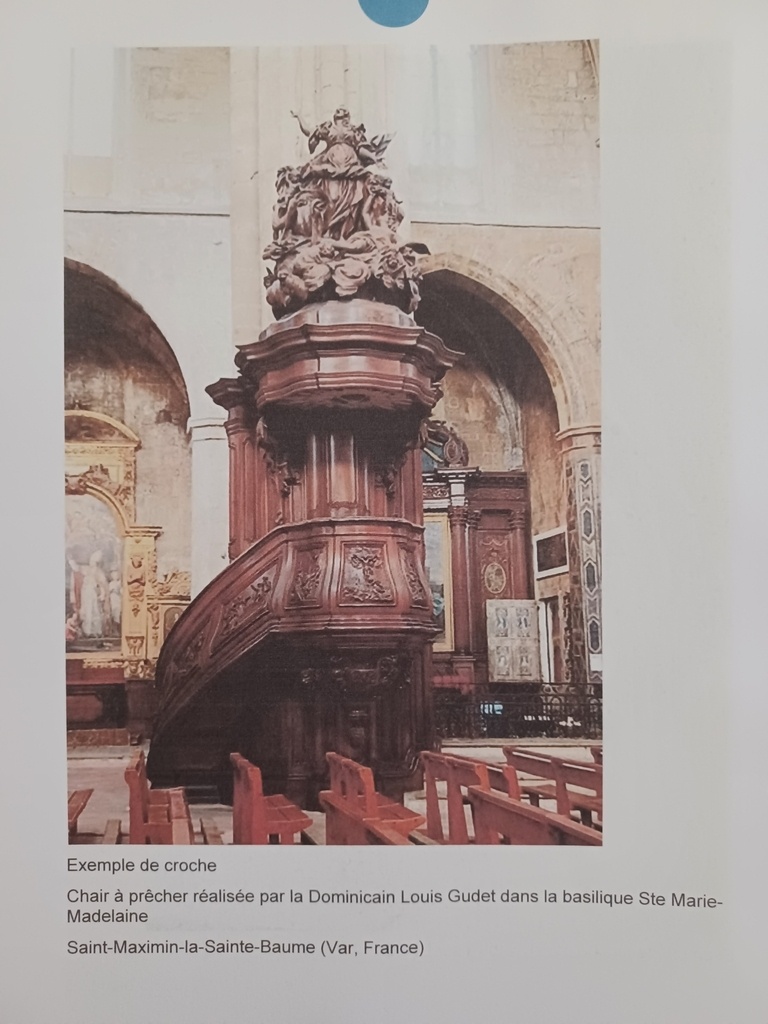

Le croche
Merci pour toutes ces informations : j'en suis resté aux volumes, va falloir que je me mette à l'arêtier avant de voir la suite ;)
Mais vu le temps disponible, on va devoir y aller petit à petit. En tout cas, les réalisations en débillardé ou croche me font toujours rêver : j'admire l'habileté des artisans capable de faire ça.
Là, j'avoue que je sèche. kaj, peux-tu nous éclairer avec quelques mots ?

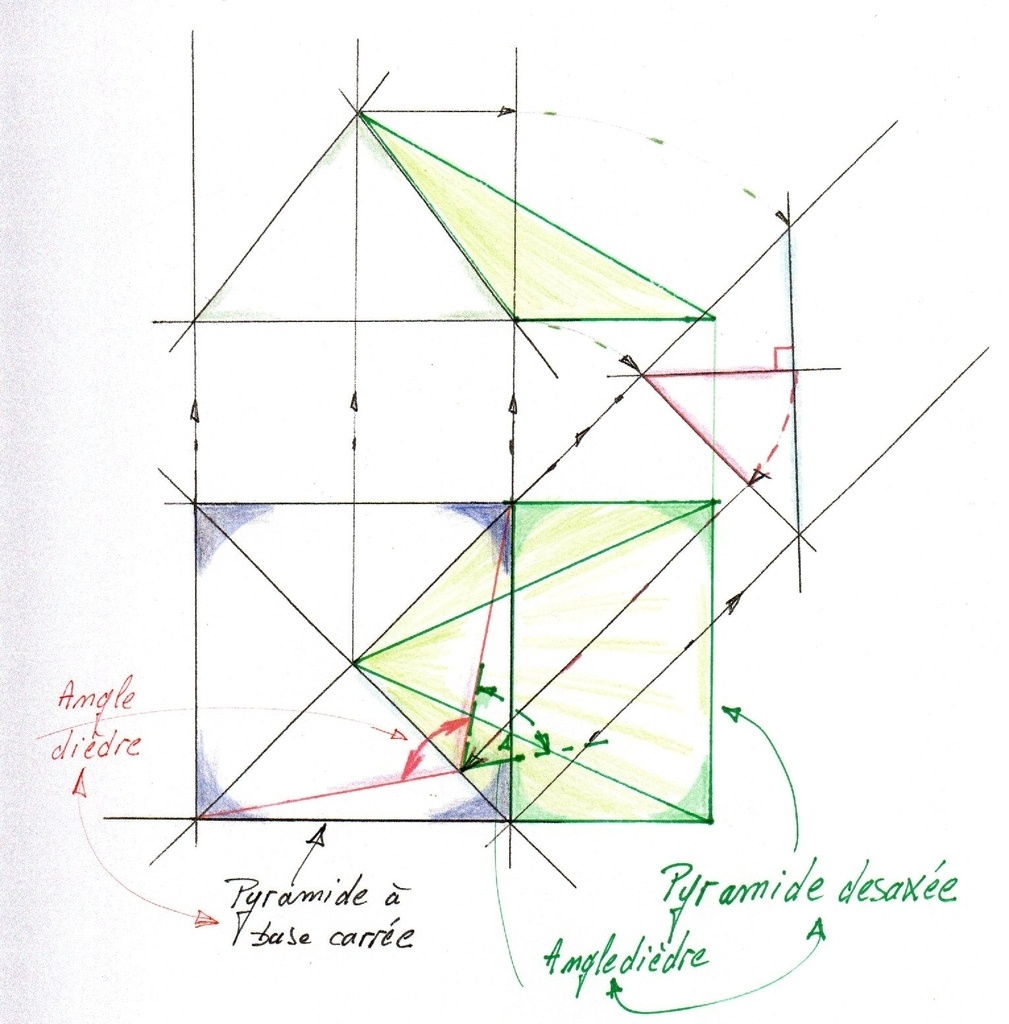

pchartrand c'est pour trouver l'angle dièdre d'une pyramide qui aurait le sommet qui n'est plus à l'aplomb de la base. En vue de dessus le sommet est à l'extérieur de la base. Celle qui est en vert sur mon schéma.
Pour trouver son angle dièdre j'utilise la pyramide en carton qui est accolée, celui de la pyramide en vert est son angle supplémentaire.
Par exemple si l'angle de la pyramide en carton est de 100 degrés l'angle de la pyramide en vert sera de 80 degrés.
J'ajoute l'épure
Eurèka ! Merci pour l'explication.
