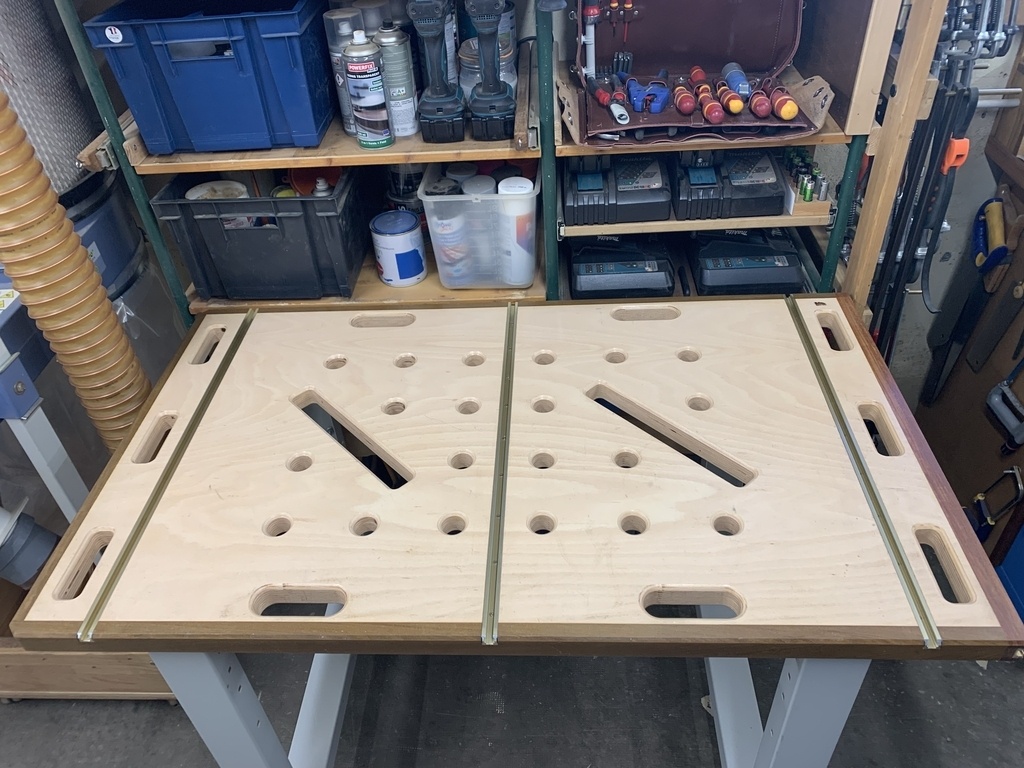

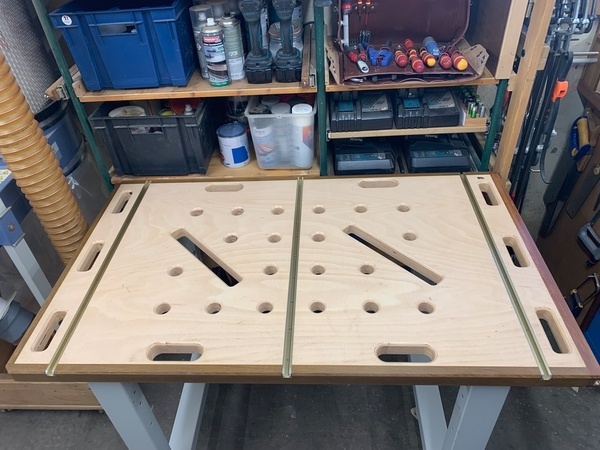

Inspiré de la célèbre table multifonctions FESTOOL MFT3, voici un établi en multiplis sur piètement acier légèrement revisité.

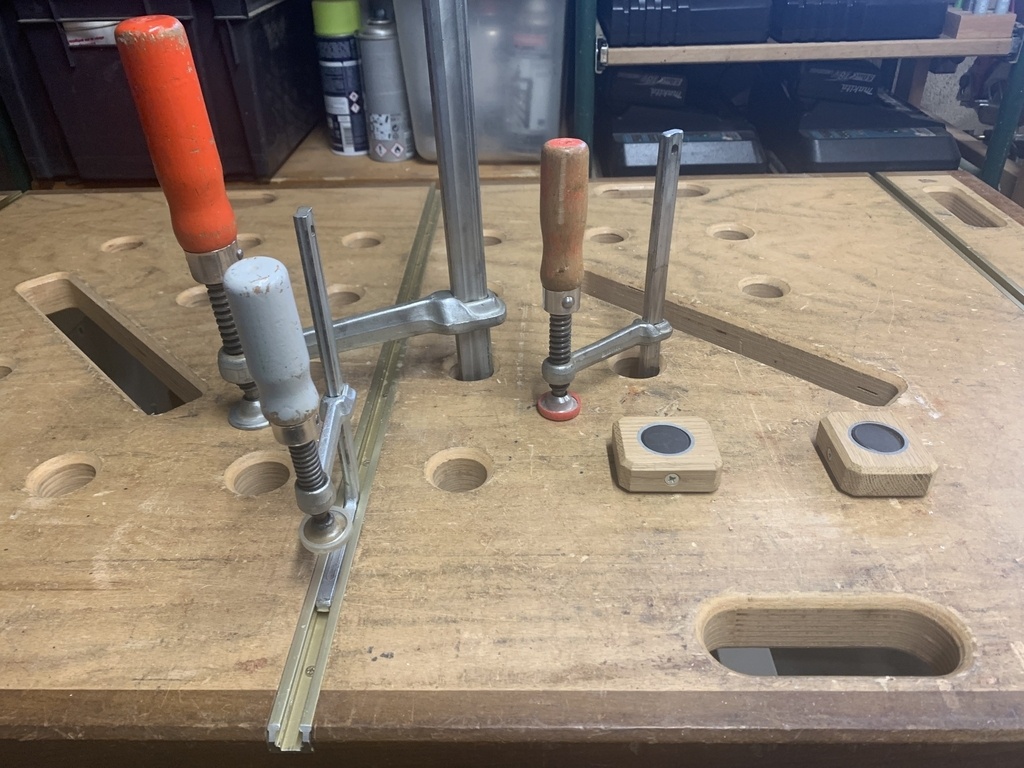

- Les trous ronds sont au diamètre 32 mm ce qui permet de fabriquer soi même les “champignons” qui servent de butées avec du PVC sanitaire
- 3 rails INCRA en surface augmentent les possibilités de serrages horizontaux

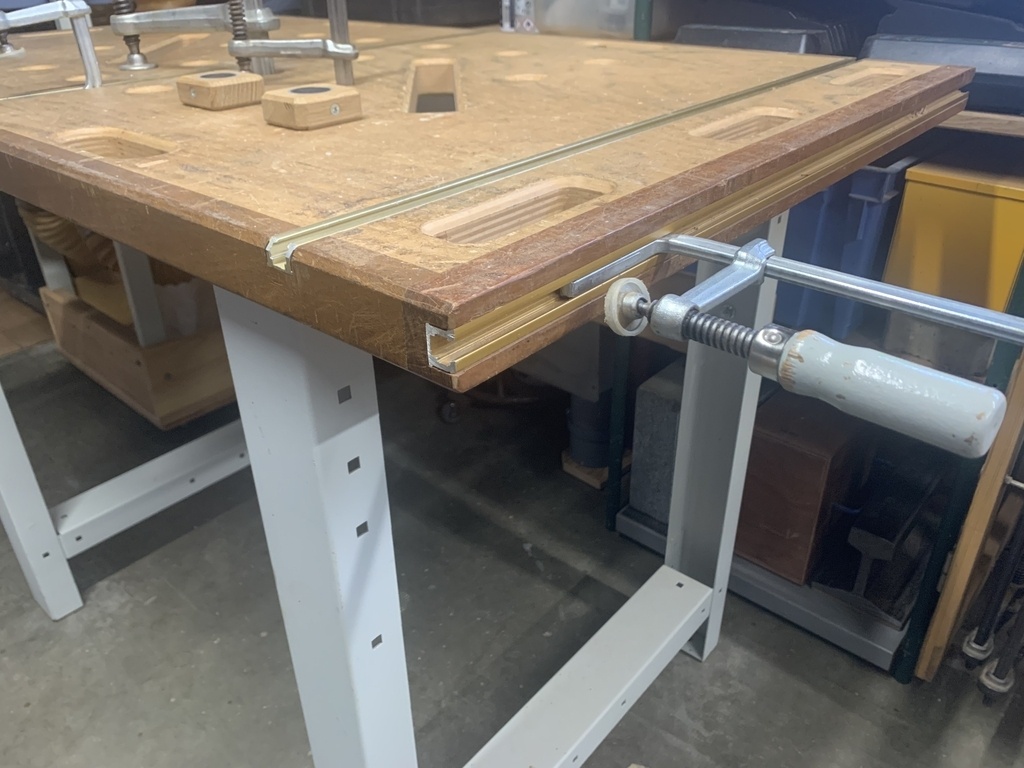

- 1 rail INCRA sur le chant droit permet des serrages verticaux légers
- 6 fraisages rectangulaires sur les cotés droits et gauches permettent des serrages verticaux puissants
- 4 poignées douces sur les cotés avant et arrière permettent le déplacement de l'établi monté sur des patins PTFE.
Les cotes
o Plateau = 1200 x 700 x Ep = 40 mm

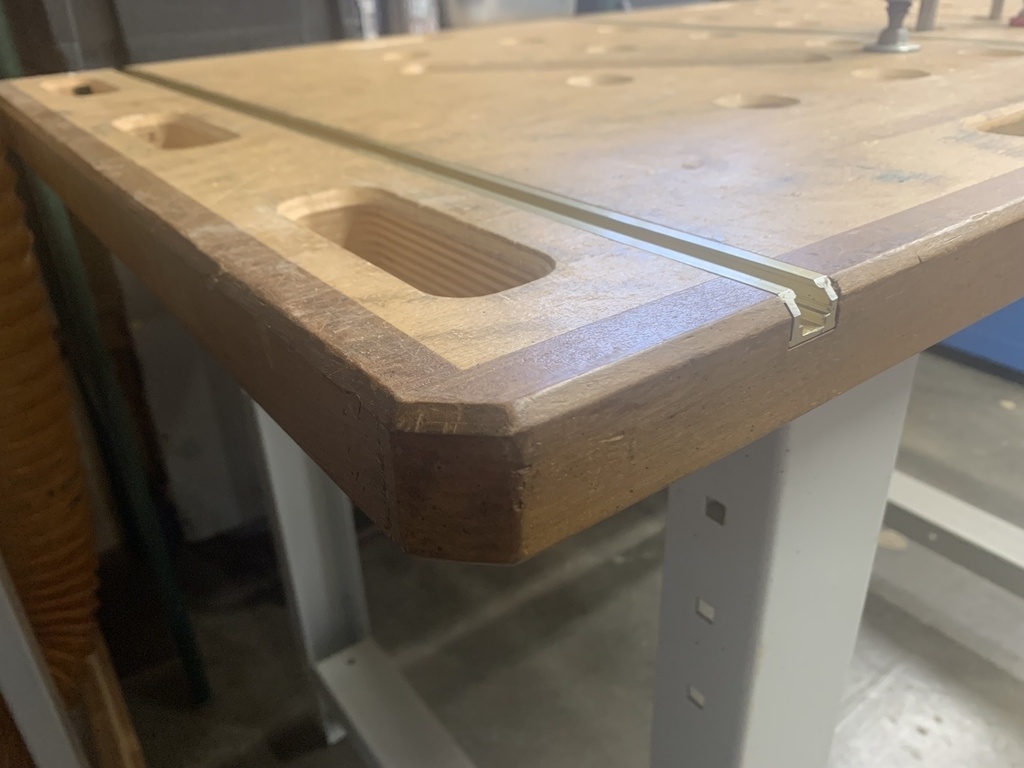

o 4 côtés aboutés en Ipé de 40 x 20 mm avec rainures et fausses languettes
o Masse totale = 37,3 kg
o Hauteur au sol = 805 + 40 = 845 mm
o Piètement en U sur platine percée M 12 = 80 x 48 x Ép 2,4 mm
Publications associées
Licence
Autres créations de
Markus41
Voir aussi
Discussions
Sympa ça, pas loin de 40 kg quand même, belle bête.
Je vois un plan dans les images, peut être que ça vaudrait le coup de publier ce plan dans la section plan et de le relier à cette réalisation ?
Bonjour Cray, voilà j'ai mis les cotes de l'établi mobile en lien avec la création. Bons copeaux à toi
Bonne idée les tubes PVC. Et joli établi mobile.
