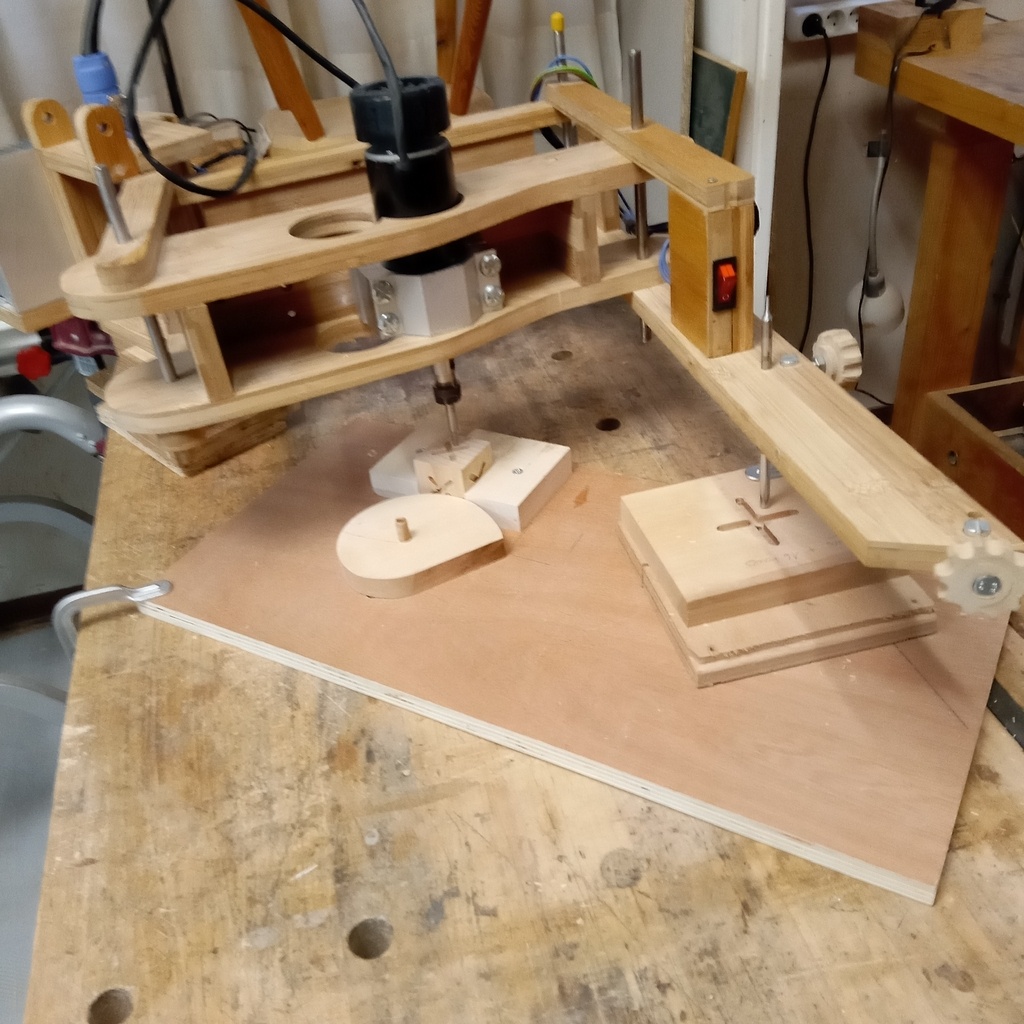

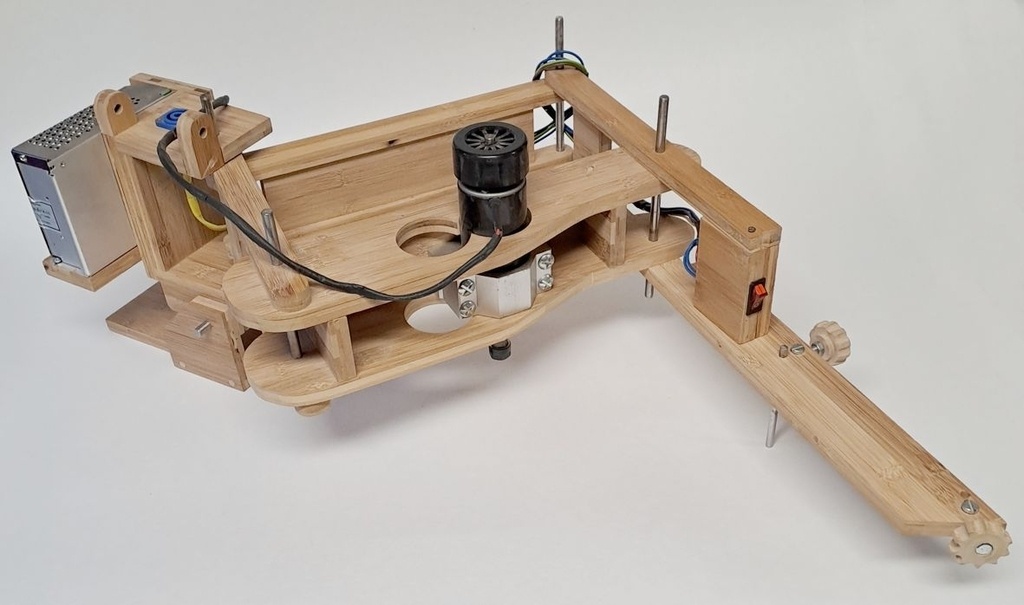

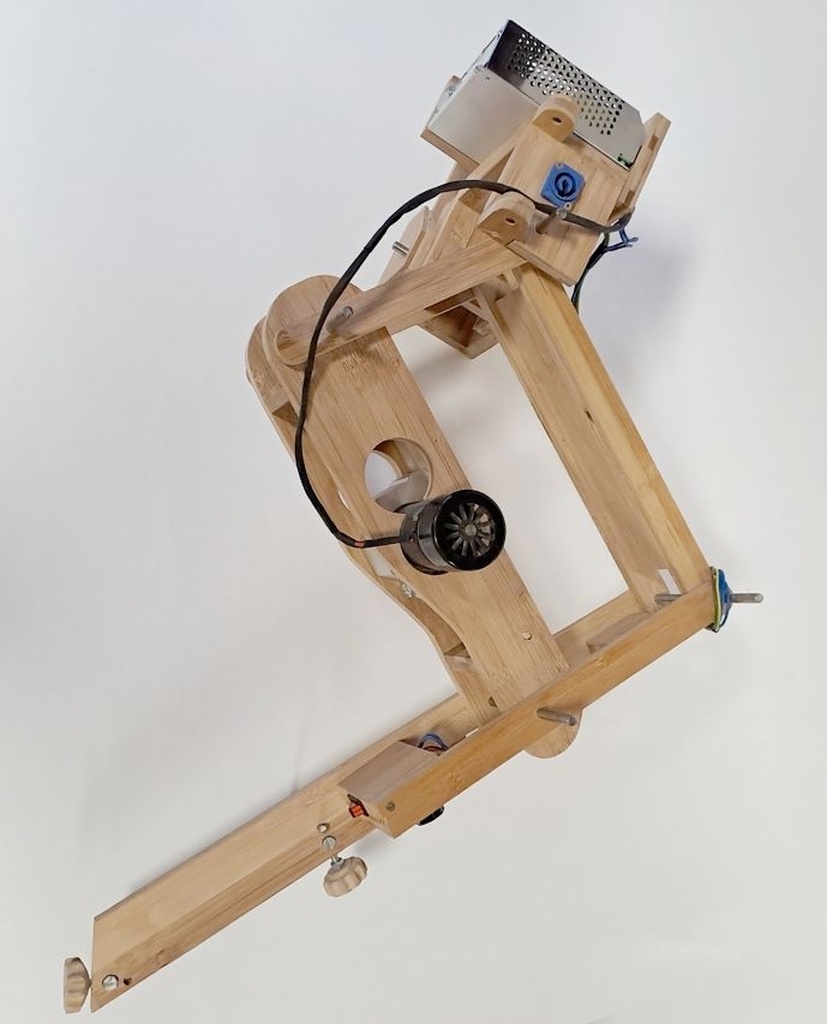

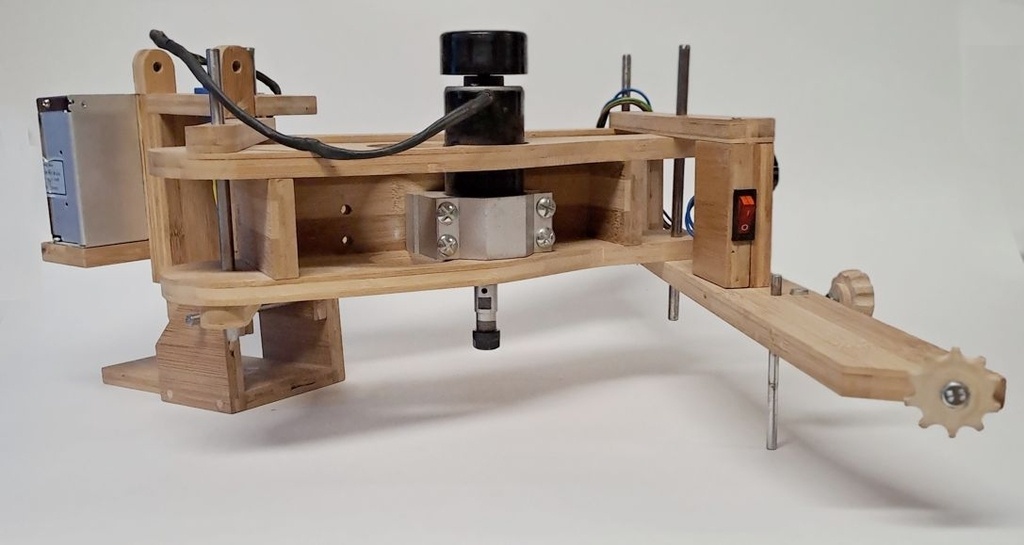

Un pantographe inspiré des réalisations de Matthias Wandel et mis en forme en fonction de nos besoins.Il est articulé dans les 3 dimensions.
Deux possibilités de réduction soit 1/2 ou 1/3 en déplaçant la position de la fraiseuse et du palpeur,
ce qui évite de modifier la structure.
Le choix du lamellé collé de bambou est volontaire pour avoir une absence de jeu dans les articulations.
Le contre plaqué multiplis offre les memes avantages sur un modèle plus puissant.

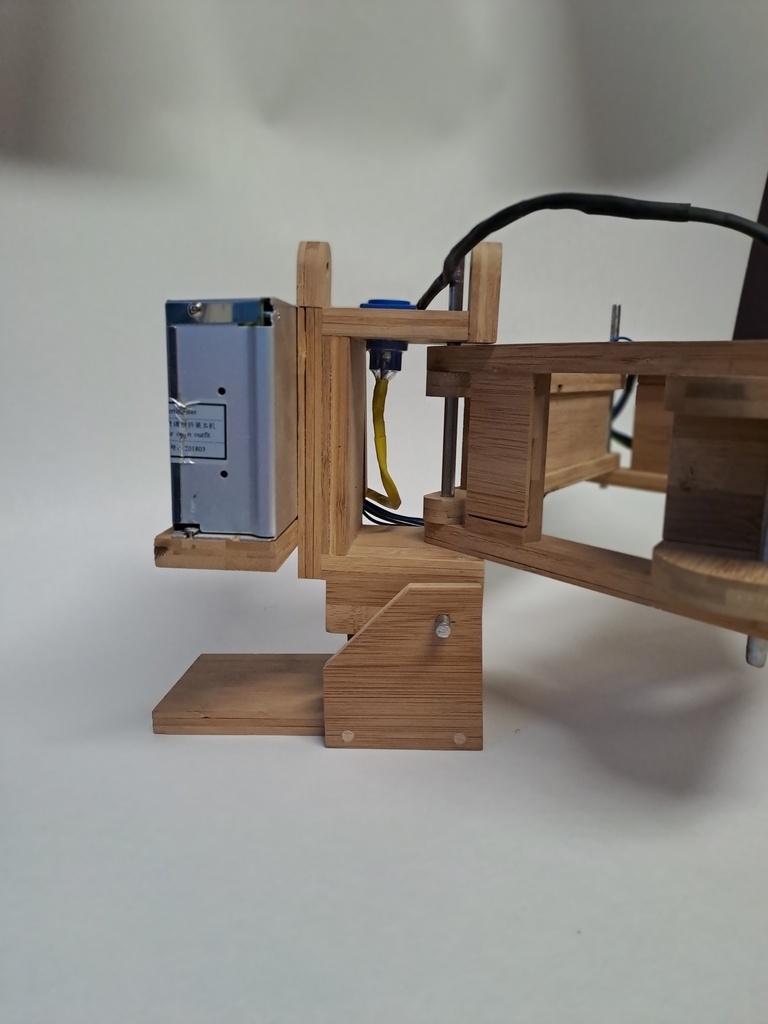

La fraiseuse fait 500w en courant continu d'ou une alimentation annexe.

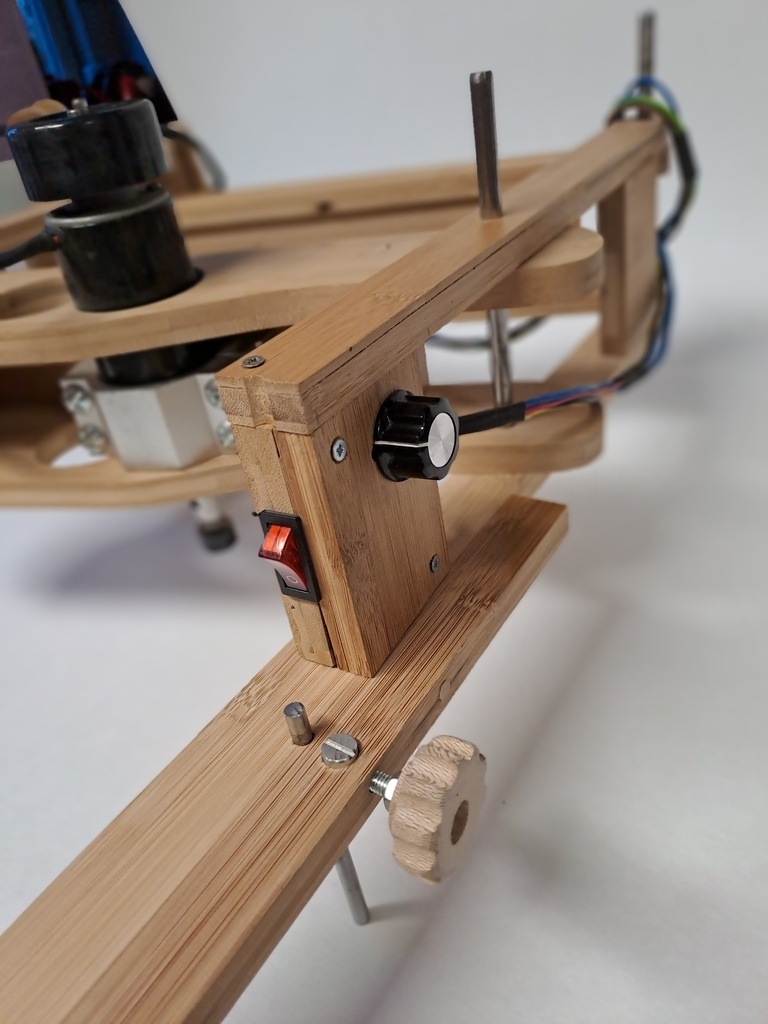

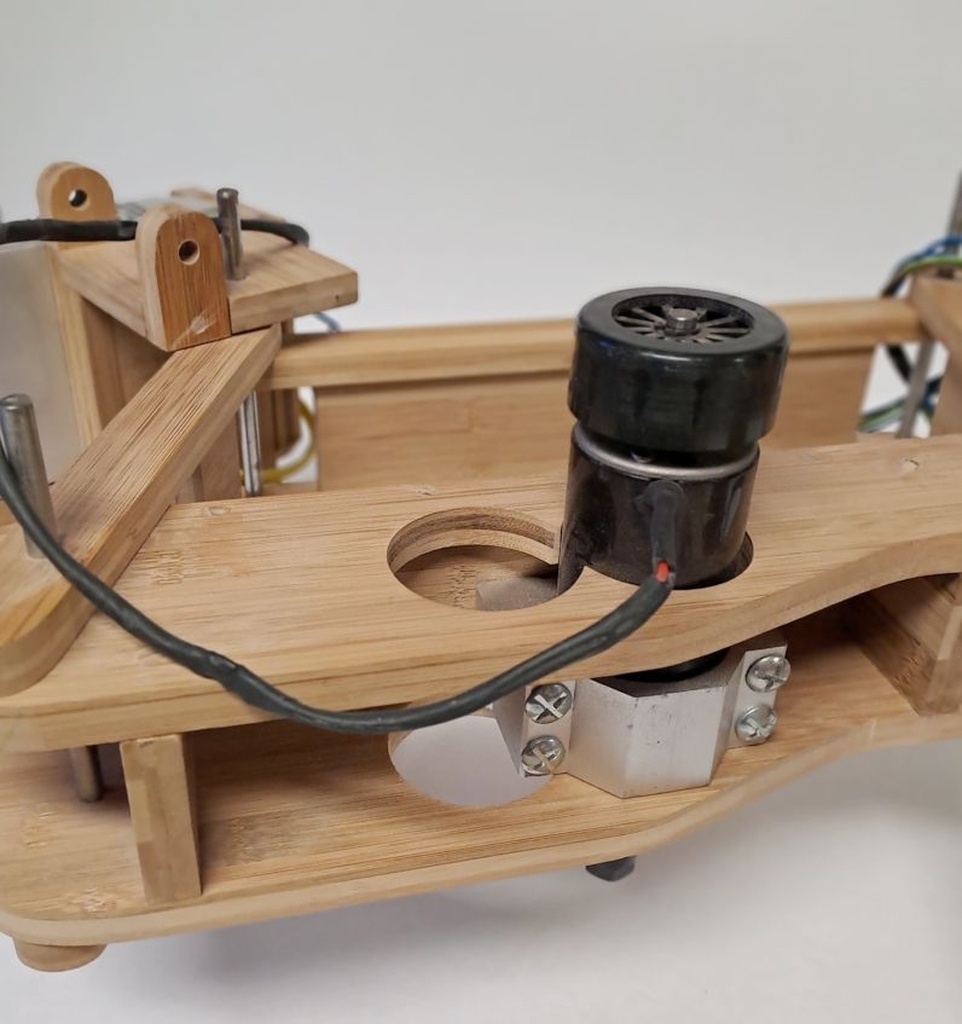

Elle est équipée de pinces ER11, d'un variateur et d'un support en aluminium déplaçable.
La taille des palpeurs est proportionnelle au diamètre de la fraise utilisée.
Ce pantographe permet de réduire des modèles avec un relief de quelques centimètres.
La surface de travail est 70x40 centimètres pour le modèle.
Publications associées
Licence
Discussions
AH, génial!!
Belle réalisation et conception.
Bravo
Super travail ! C'est vraiment propre, jusqu'à l'intégration des commandes !
En plus, je vois une super idée qui résout un problème que je n'arrivais pas à surmonter : J'ai des pièces à passer à la calibreuse, mais qui sont trop courtes pour être correctement entraînées. Je voulais donc les fixer sur un panneau de contreplaqué assez long pour être entraîné, mais je bloquais sur le système de fixation. Il fallait quelque chose de fin, et sans pièce métallique pour que je puisse diminuer l'épaisseur autant que nécessaire, quitte à sacrifier le système de fixation, mais sans craindre d'abîmer les rouleaux.

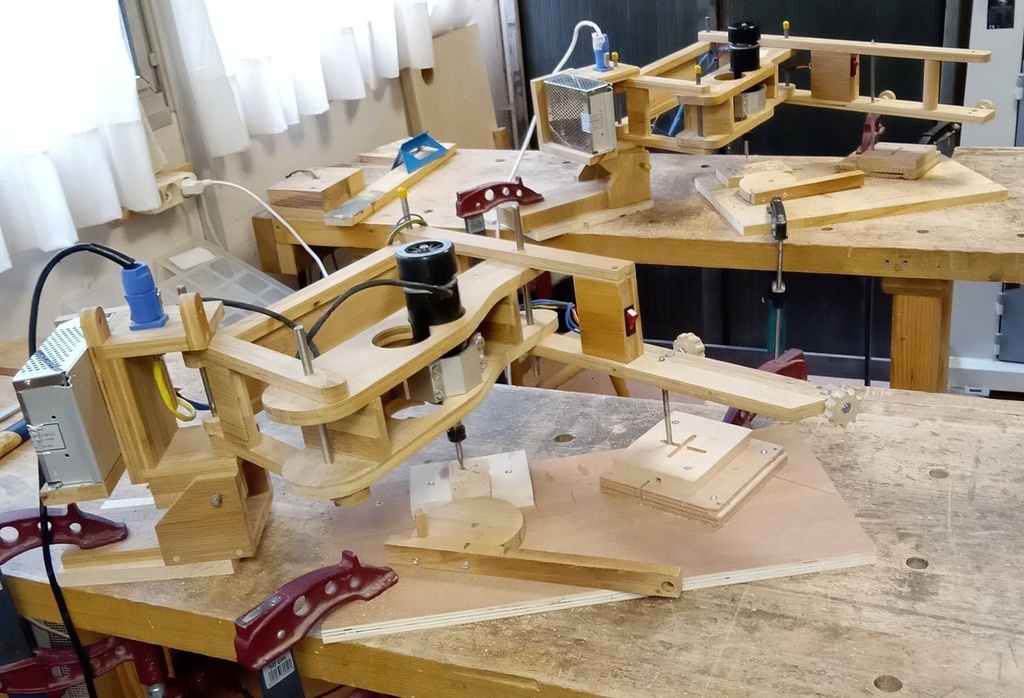

Je ne suis pas sûr d'être clair sur mes contraintes, mais la came axée sur un tourillon dans la 5e photo répond exactement à mes besoins !
Donc MERCI !
Bravo. très bien fait
Et vous en avez deux, c’est l’usine !
Je vais peut-être m’en faire un aussi. Aussi j’ai quelques questions :
Je fais un croquis rapide: Avec la fraise à 275mm de l'axe
pour une division par 4,il faut un pantographe d'environ 800x800mm
C'est tout à fait réalisable.Tout dépend de la surface de travail voulue.
Pour la fraiseuse c'est la taille et le prix, si on veux plus de puissance
il y a Kress et un trou au portefeuille.
Merci pour le schéma, fallait pas se donner autant de peine^^.
Je me disais que peut-être c'était inutile (avec la technique du double passage), voir néfaste. A un moment j'imagine que ce que l'on gagne par la démultiplication on le perds par ailleurs (souplesse et jeu). Après est-ce que 1/4 ça passe, peut-être. Je verrai!
500W ça me parait bien assez puissance, pas besoin de plus. Ma défonceuse est peut-être un peu plus lourde (1,3kg) mais elle est virtuellement gratuite, donc je prendrai ça.
