bonjour

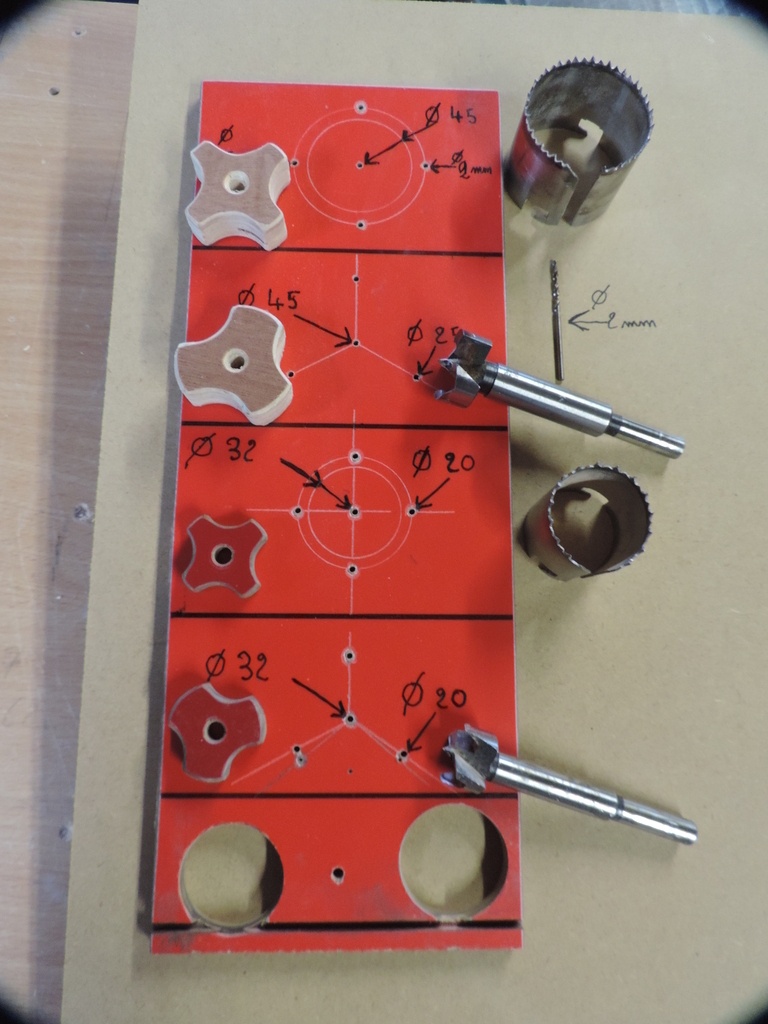

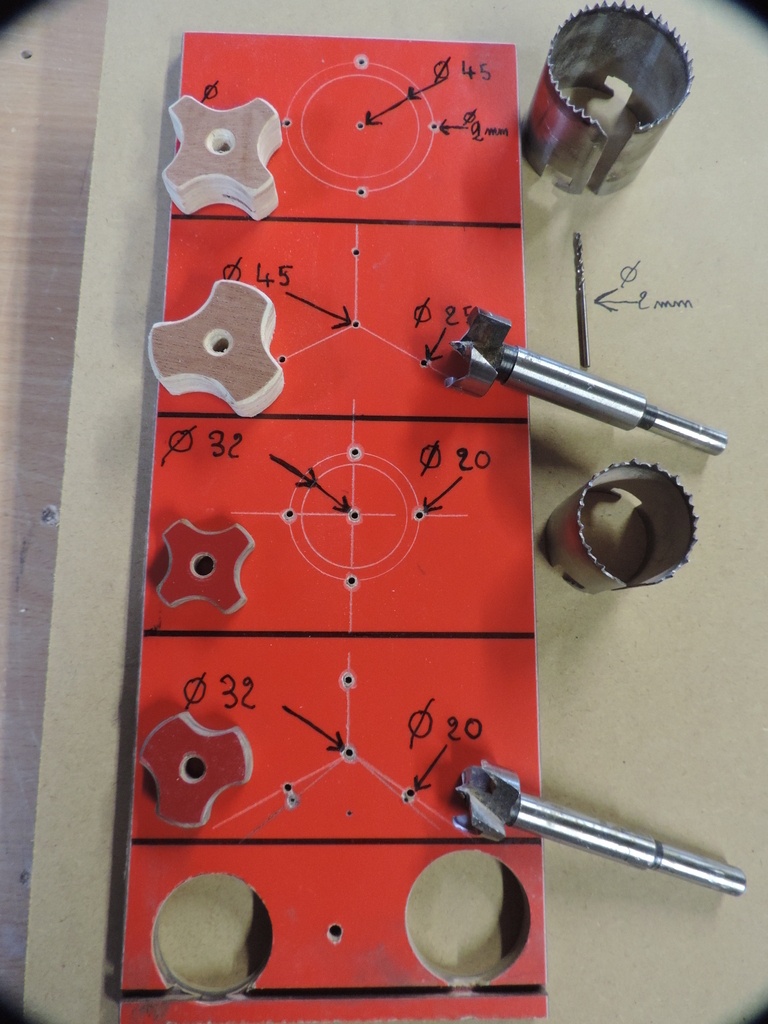

je vous montre un gabarit de perçage pour fabriquer des volants de manœuvre facilement
ne vous embêtez pas à faire des appareils pour les fabriquer !!!!
ce gabarit est super pratique !!
pour info: lors des perçages ne déboucher pas complètement ( risques d'éclats ) tourner la piece et terminer le perçage
bon travail à tous bonne journée
Licence
Autres créations de
pithon
Voir aussi
Discussions
Idée hyper simple!
Encore faut-il y penser et l'organiser aussi clairement !
bonne idée, mais je ne comprends pas comment il s'utilise .
La piece double-scotché dessus , mais alors on ne voit plus les repères.
un truc m'echappe . merci
Je comprends gabarit par dessus, percages avec foret de 2mm pour marquer les emplacements pour la meche
Merci dBPs cela doit fonctionner comme cela.
Ou bien :
Fixer une planche martyr sur la table de la perceuse.
La percer au diamètre 2
Emboîter un pion diamètre 2 dans ce trou
Fixer au double face le morceau à usiner sur le gabarit rouge.
Monter l'outil : foret ou scie cloche...
Emboîter le gabarit rouge sur le pion diamètre 2
Usiner
Passer à un autre trou pour l'usinage suivant, avec ou sans changement d'outils...
Pour usiner par les deux faces, commencer par percer tous les trous diamètre 2, puis continuer sur le gabarit pour la première face, ou décoller et usiner directement, pour éviter des changements d'outils.
Pas compris

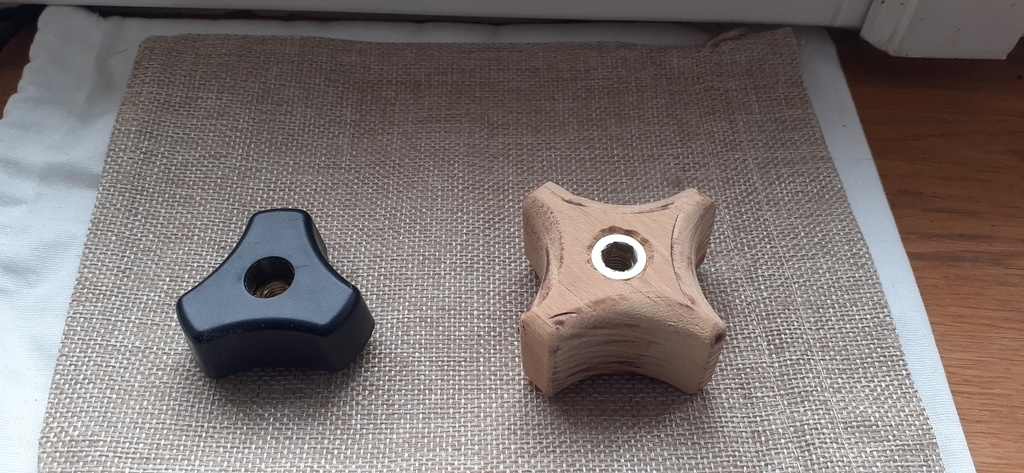

la même idée, c'est plus joli !!!!!!
Pour celui qui en fait régulièrement c'est une très bonne idée. Sinon il faut se faire le même gabarit sur une impression papier. Chouette partage.
bonjour très bonne idée !!! même faire des photocopies
bonne journée
Hallo, c'est très pratique - très bien.
