Escalier à cremaillere avec contre marche en biais

Salut,

Je vous présente deux escalier fabriqués cette fin d'automne et posé la semaine dernière.

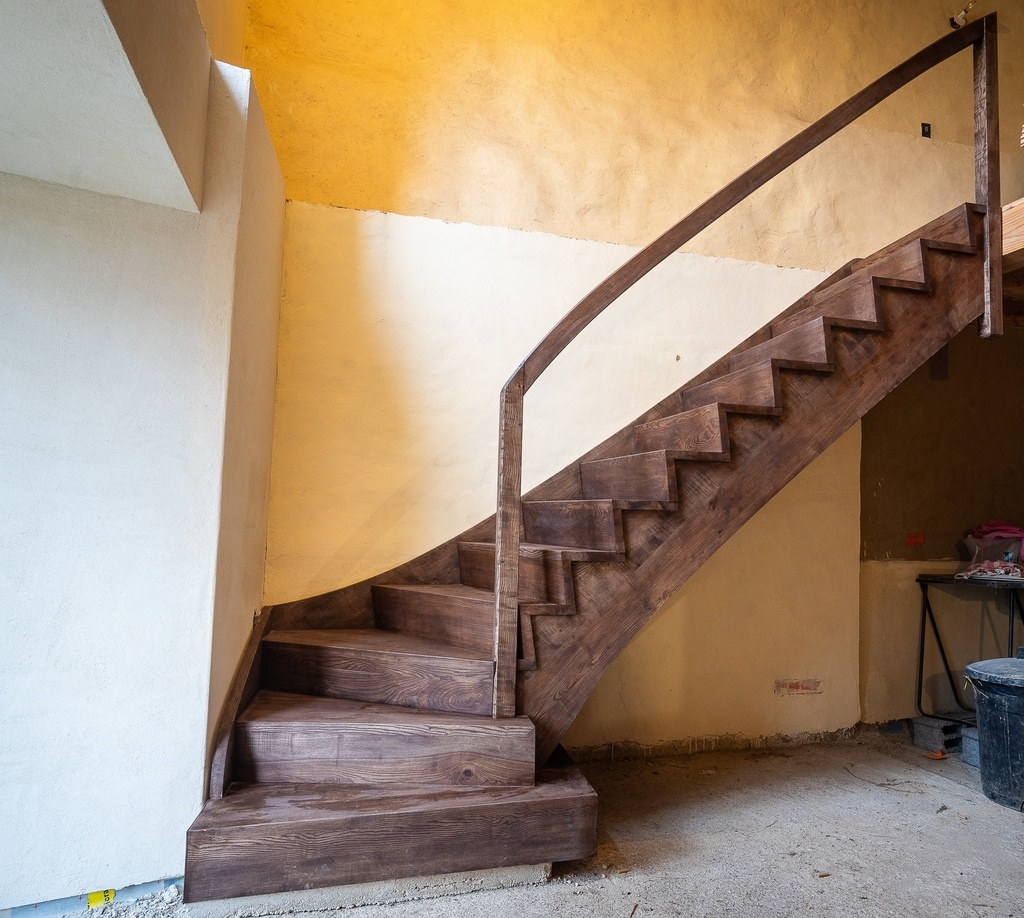

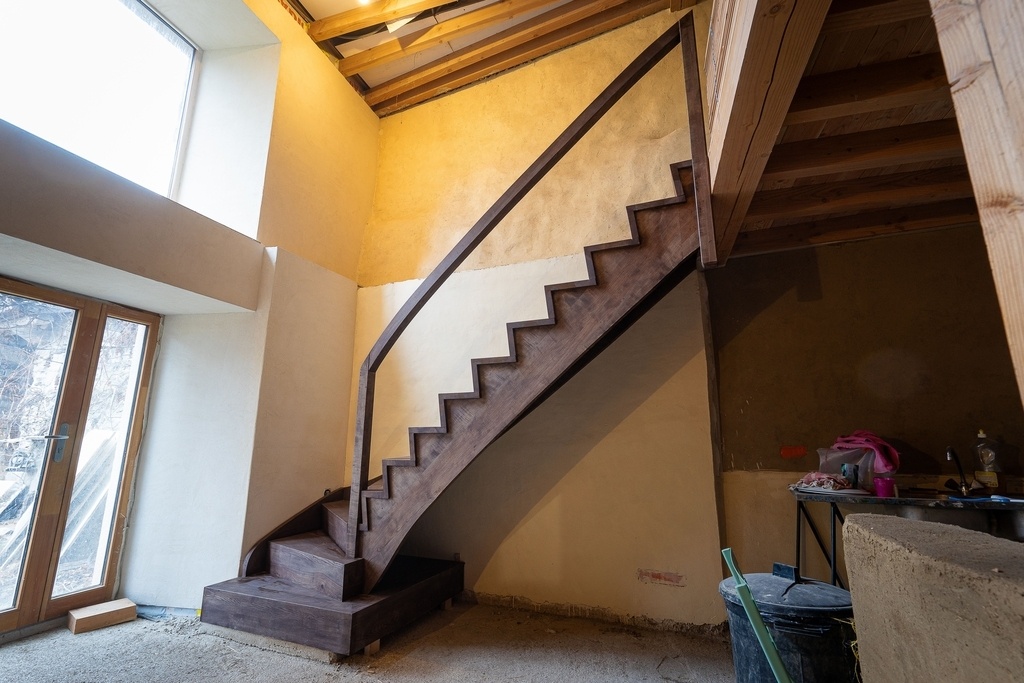

Pour le premier, l'idée était de faire un escalier à l'anglaise revisité pour faire un peu plus moderne.
J'avais déjà réalisé une pièce similaire il y a quelques temps mais je n'ai pas du tout le souvenir d'avoir été confronté à toutes les surprises que j'ai eu lors de la réalisation de ce nouvel ouvrage. (mais peut être que ma matière grise commence à se déliter avec l'age et que j'ai oublié! ^^)

Pour le cahier des charges, les copaines ne voulaient pas de garde corps dans un premier temps mais j'ai un peu insisté pour au moins mettre une main courante pour la sécu.
je voulais qu'il y aie une continuité entre les marches et contre marches tout en conservant l'avancé du nez de marche, j'ai donc incliné les contre-marches de manières à ce que le bas soit en retrait de 25mm du nez.
Je voulais aussi que l’épaisseur des contres marches soit visuellement constante: vu que la coupe est en biais sur les marches tournante, j'ai fait en sorte que les CM soit moins épaisse en fonction de leurs position pour conserver le visu à 35mm
Enfin, je voulais tomber sur 2 "bloc" à la fin parce que j'aime bien l'effet!

Les plans ont été réalisé sur PC avec impression à l’échelle 1 pour les limons, crémaillères, marches et poteaux. les contres marches ont été taillé en fonction des marches et la main courante en fonction de la crémaillère.

Les marches/CM s'encastrent de 20mm dans les faux limons.
Les marches/CM s'encastrent de 10mm dans les poteaux
Les marches sont collées à leur contre marche inferieur
Les marche sont vissées dans la crémaillere au niveau de l'entaille recevant la contre marche du dessus puis dans cette même contre marche par dessous.
Le faux limon de la volée 1 rentre en tenon de 20mm dans le faux limon de la volée 2
La crémaillère rentre en tenons de 40mm chevillés à la tire dans les poteaux, comme la main courante.

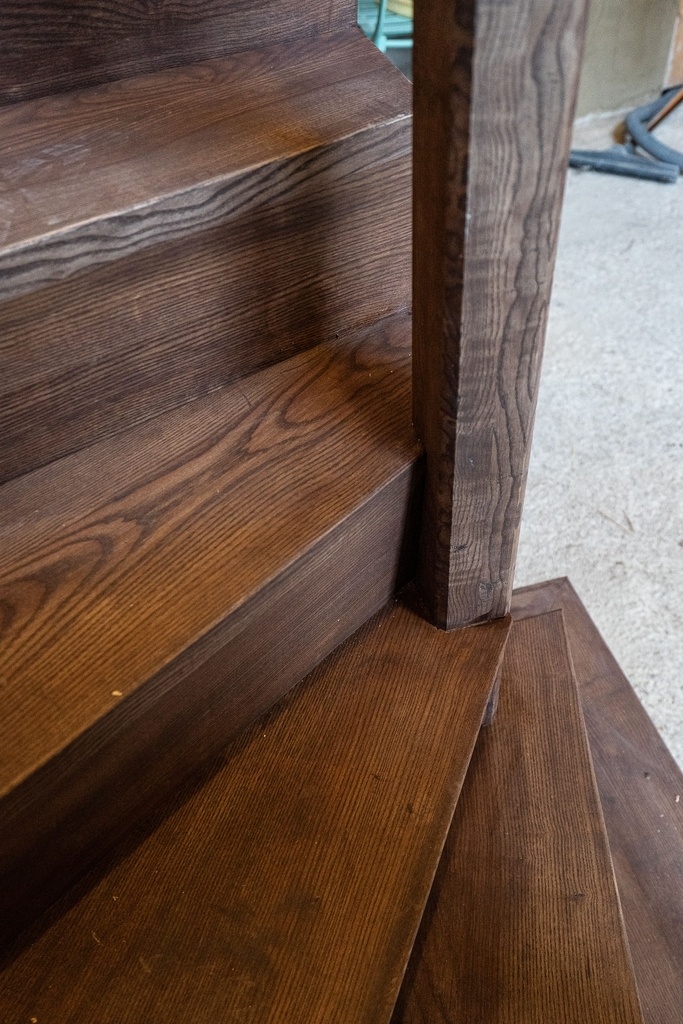

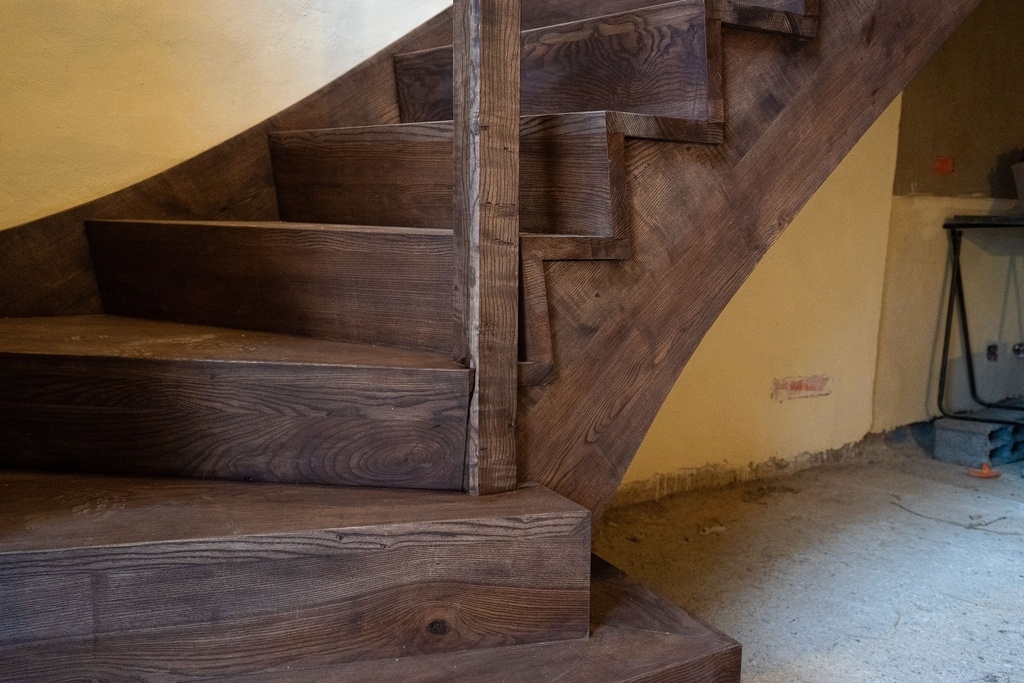

Je suis pas riche en photos mais l'usinage du poteau bas, sur les 4 faces, ainsi que l'avant de la marche 4, coupé en travers et en biais verticalement m’inquiétait pas mal avant la pose mais ça à pas mal biché: il n'y a eu qu'a agrandir légèrement la coupe sur la marche/CM 4 qui ne plaquait pas parfaitement

+

+

Pour les surprises à la fab, j'ai failli passer à travers la taille de toutes les contre marche:
J'ai coupé la première d’équerre avant de percuter que la CM n'étant pas perpendiculaire à la marche, sont chant se retrouvait aussi impacté par l'angle pour rester dans le plan du chant de la marche. (vous voyez ce que je baragouine?)

Et la grosse surprise à la pose! La solive de la mezzanine n'est pas d’équerre au mur de la maison.
Sur ma prise de cote avant planification, j'avais noté par triangulation l'angle de la poutre (900 le long du mut, 1200 le long de la solive et 1521 pour relier les 2 points) afin d'obtenir l'angle de manière précise.
Et en fait, l’écriture du 1521 était ambiguë.
Parce qu'en fait, c'était un 8 et pas un 2. et donc 1581 et pas 1521.
Ce qui fait que la crémaillère devait aller plus loin que le faux limon de 110mm au lieu de 25.

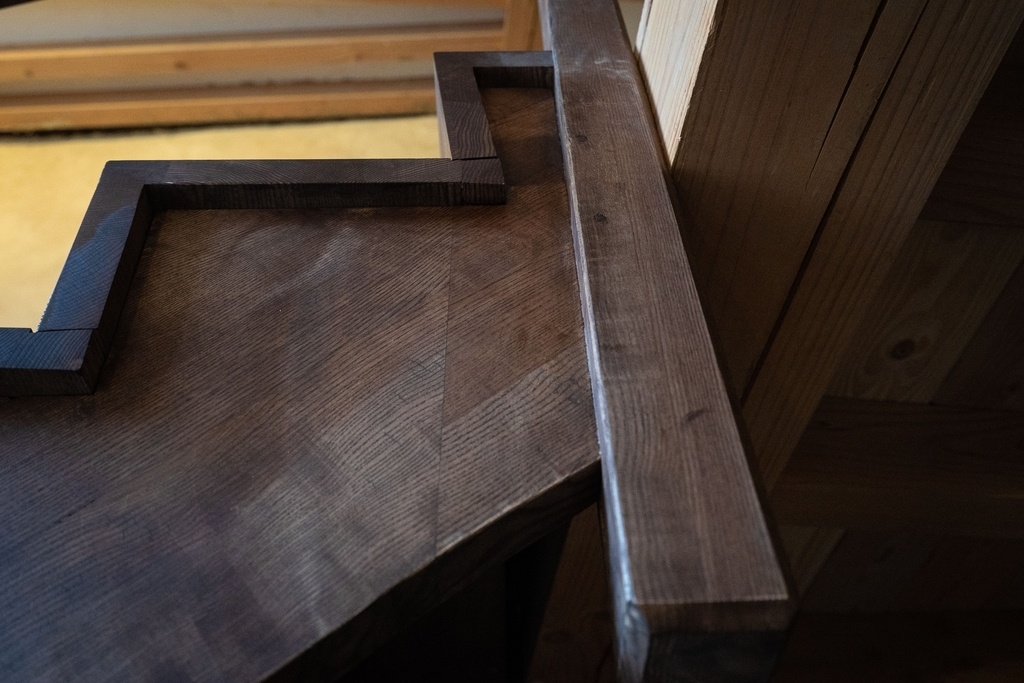

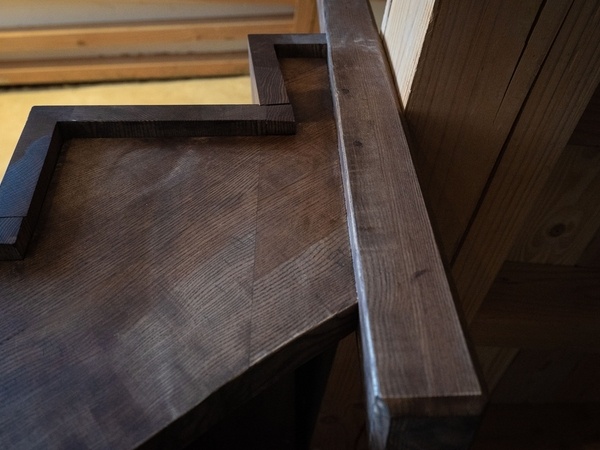

Ma crémaillère, ma main courante et ma marche palière se retrouvaient donc trop courtes de 86mm

Bon, ben, on rallonge...
Pis on rehausse le poteau pour garder la courbe de la main courante.

+

La crémaillère ayant un tenon de 40, j'ai créer une pièce de bois avec une mortaise de 40, bien ajusté, collé et mis a part le défaut esthétique, je suis assez serein sur la tenu.

Mais ça blase.

Et je suis content que les client-es soient des copaines.
J'imagine qu'une autre solution aurait été d'adapter l'arrivée de l'étage, j'ai choisit celle-ci.

En conclusion, le projet m'a donné des suées mais je suis content du resultat.
Les copaines aussi, c'est le plus important.

J'ai carrément dépassé le temps que j'avais prévu mais pas grave, je re-signerais la même chose pour l’expérience.
J'avoue que j'aimerais bien en avoir un autre a faire dans la foulée pour bien assimilé tout ce que j'ai appris sur le chantier mais c'est pas le cas! ^^
