Bonjour tout le monde,

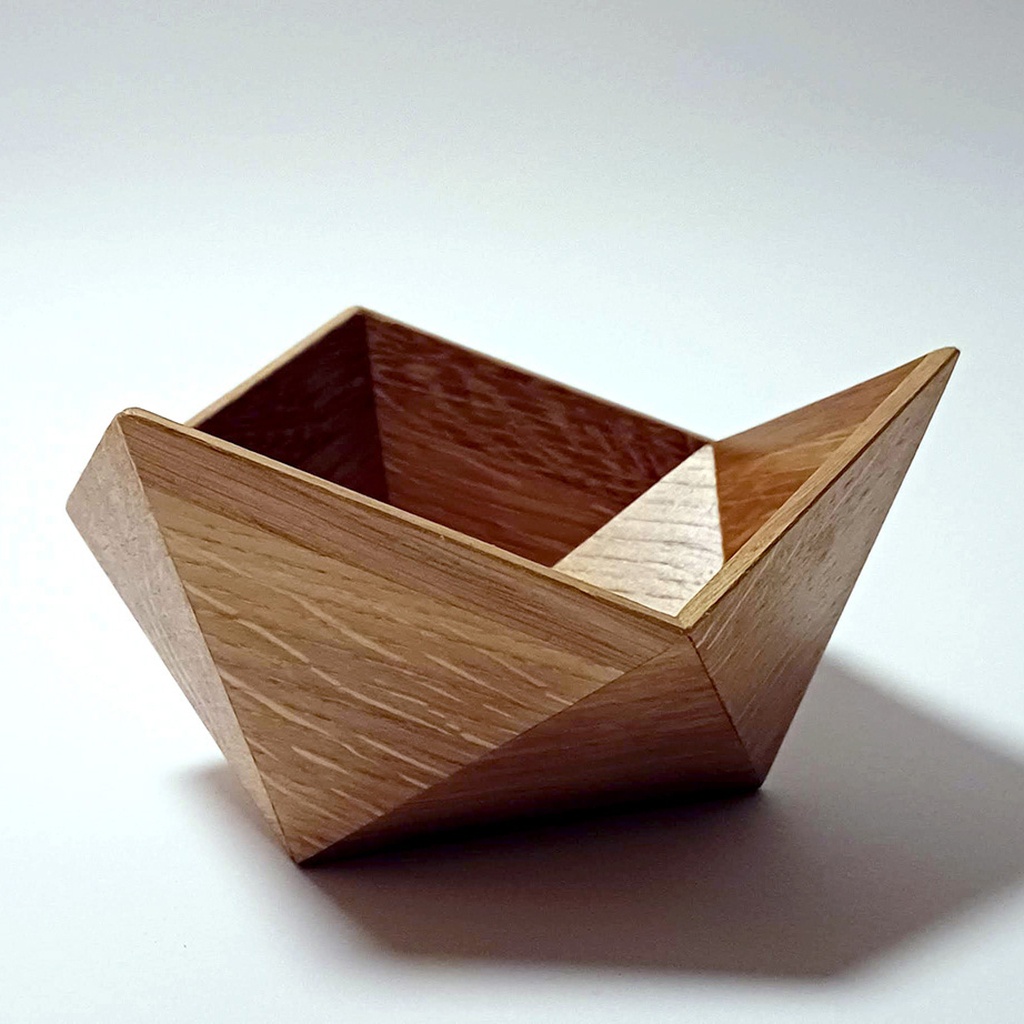

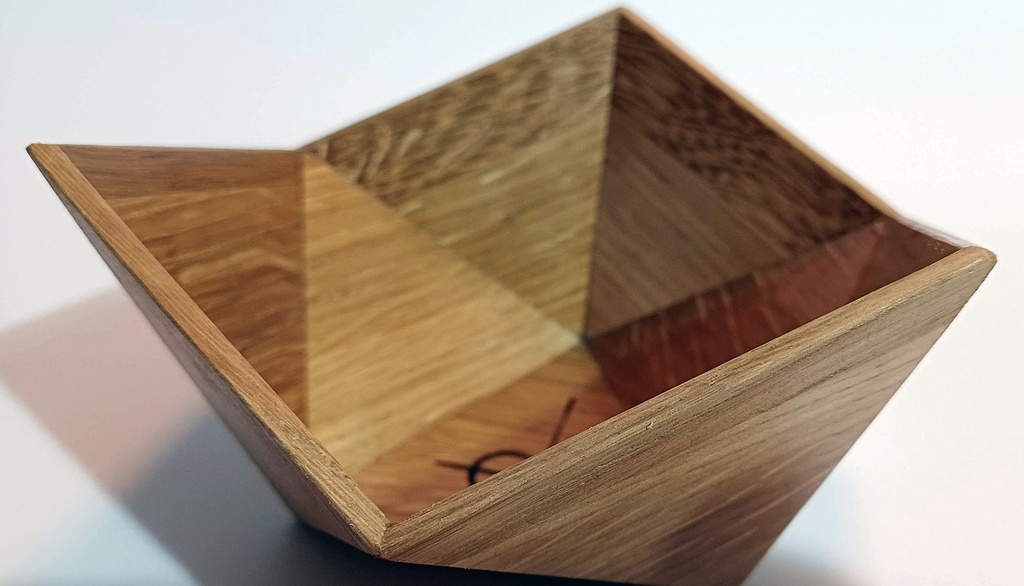

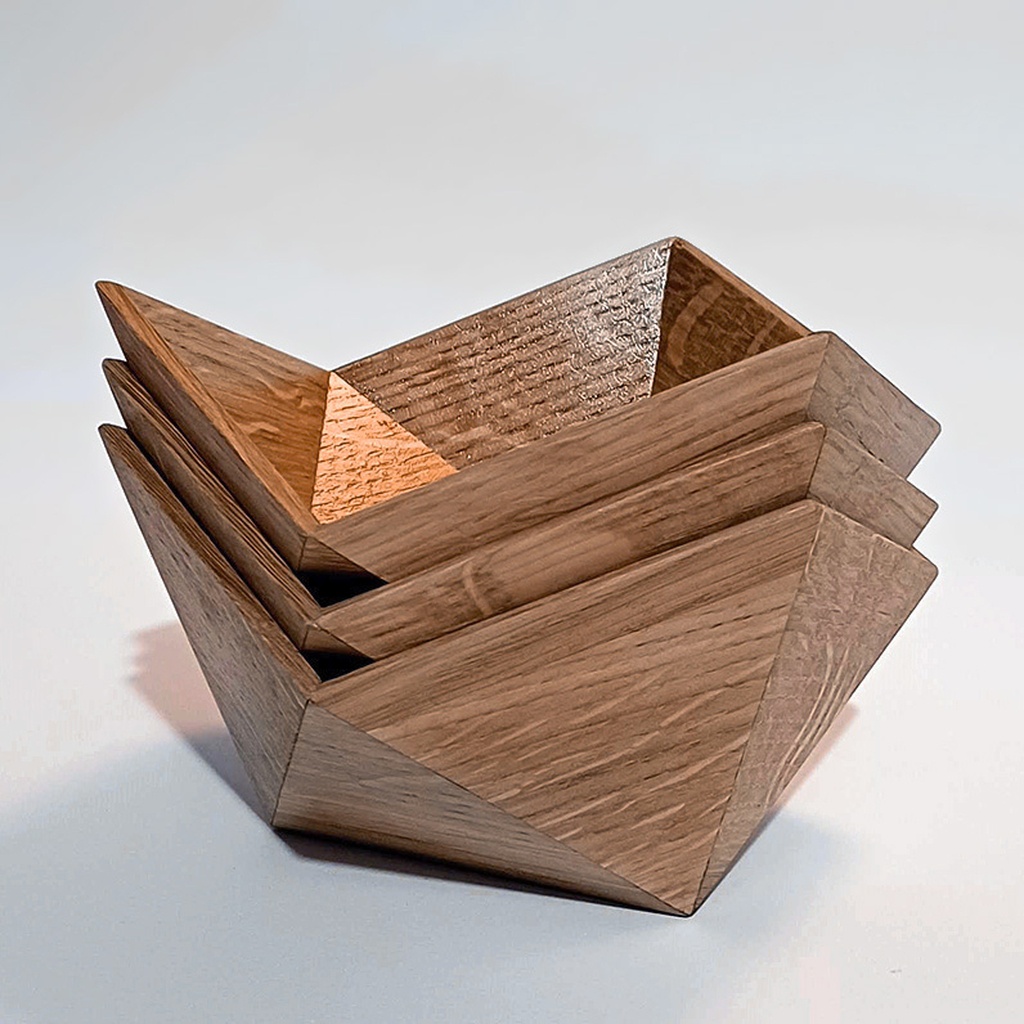

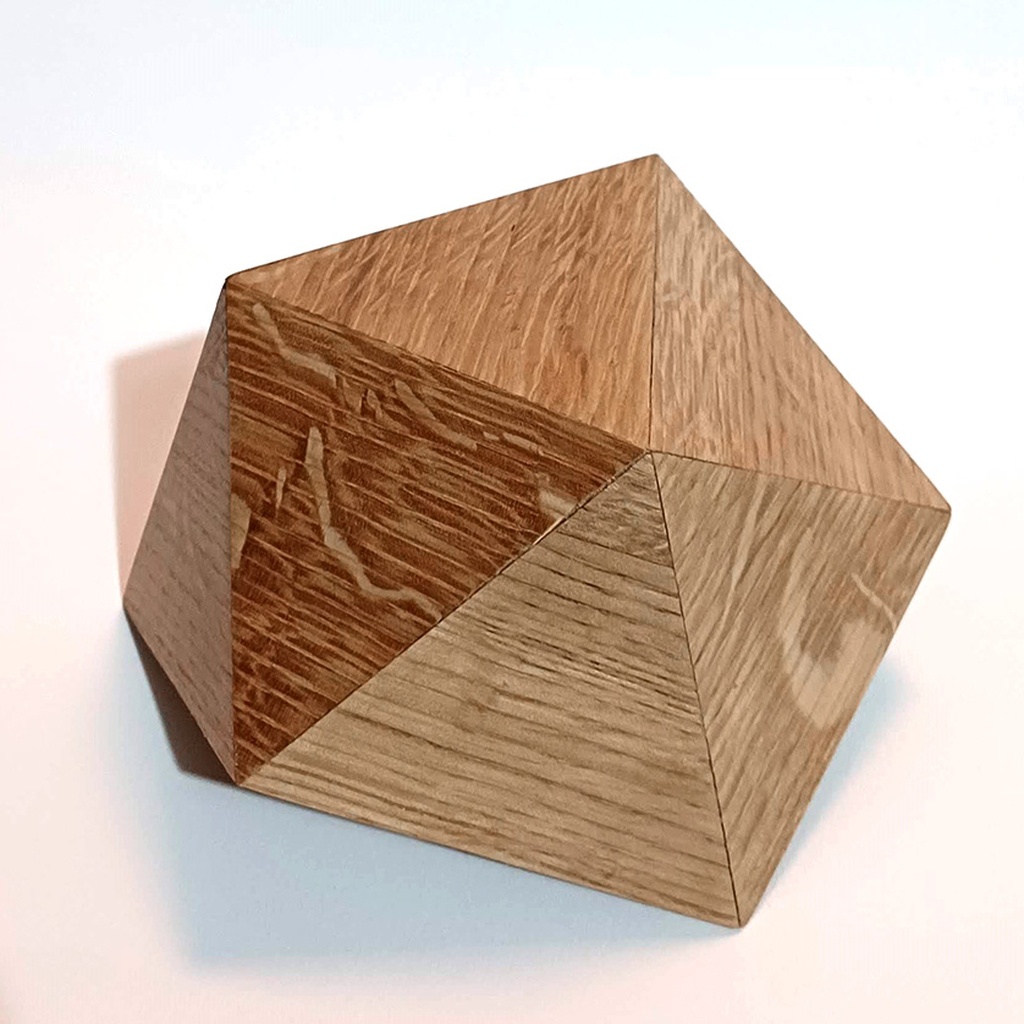

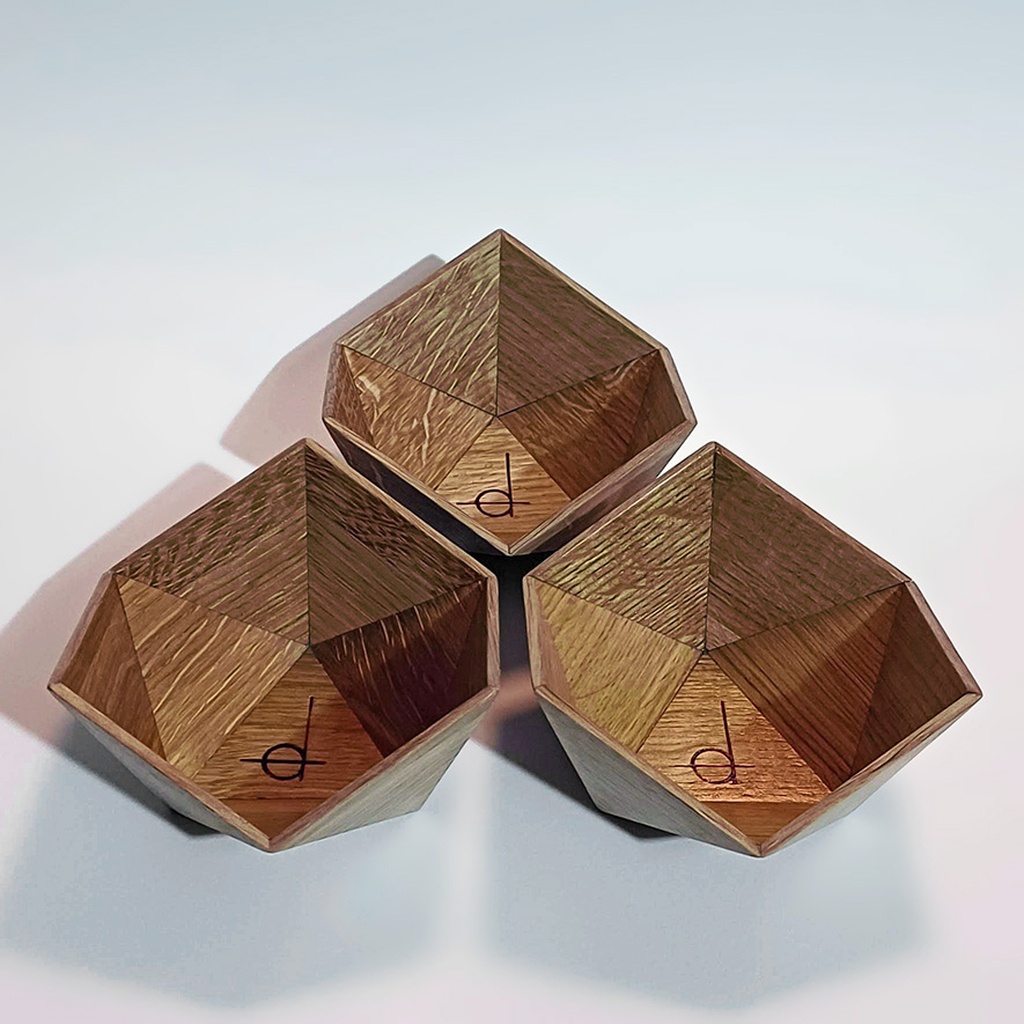

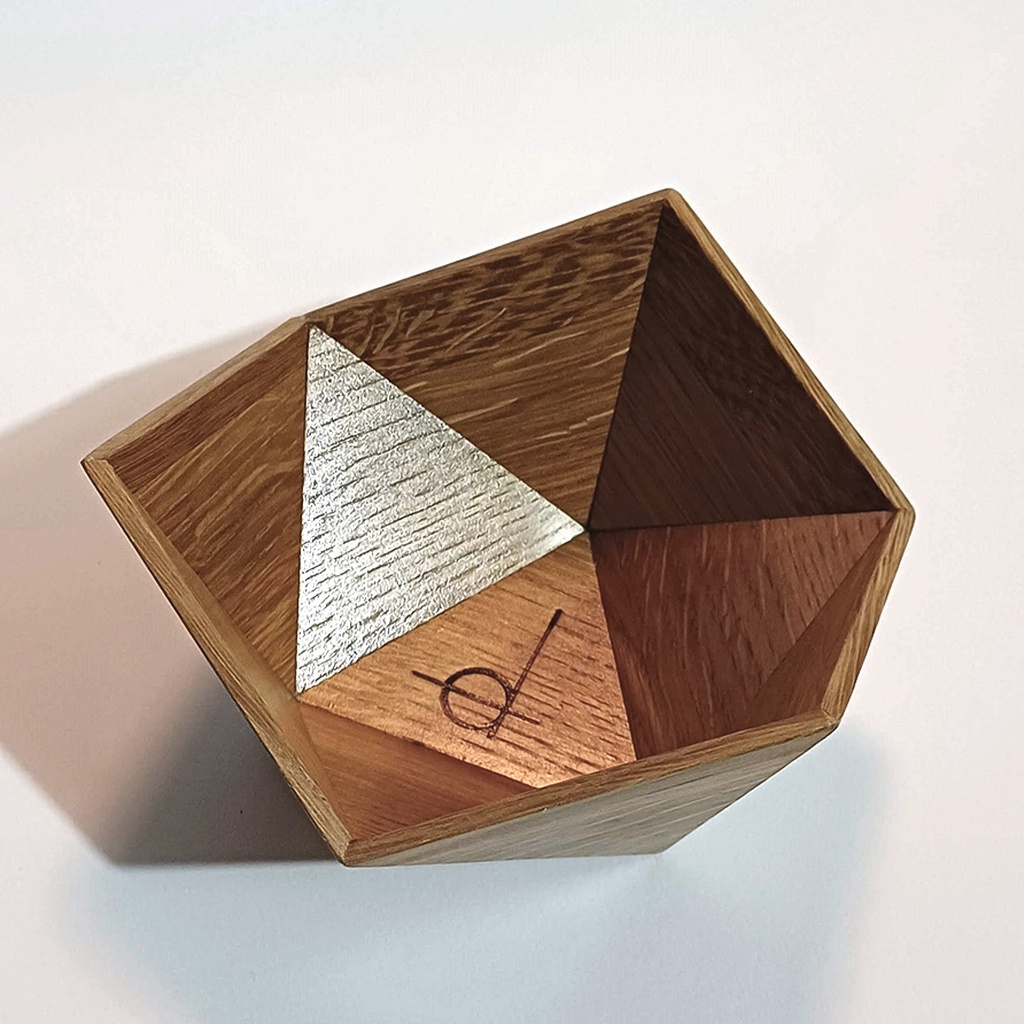

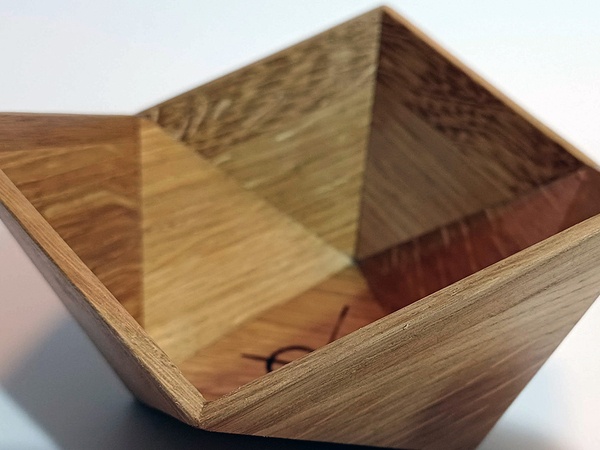

Voici trois bols basés sur des icosaèdres séparés en deux (donc 10 faces au lieux de 20).
Il sont petits, environ 14 cm de diamètre au dessus, mais ça peut servir comme dépose-clés par exemple.

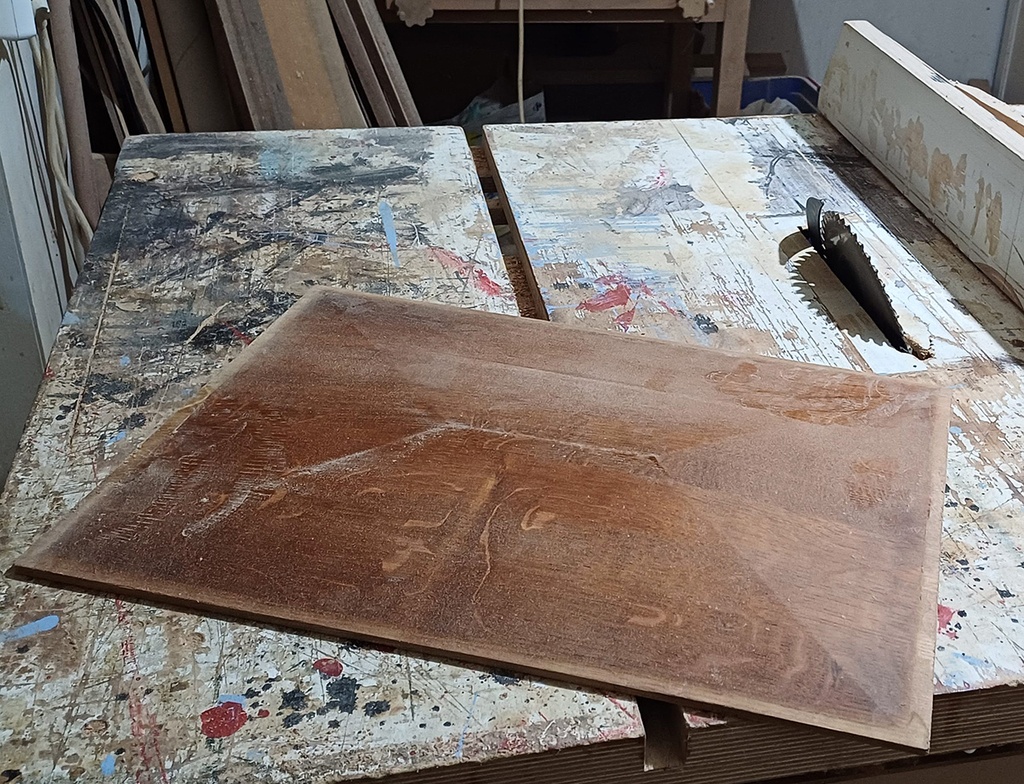

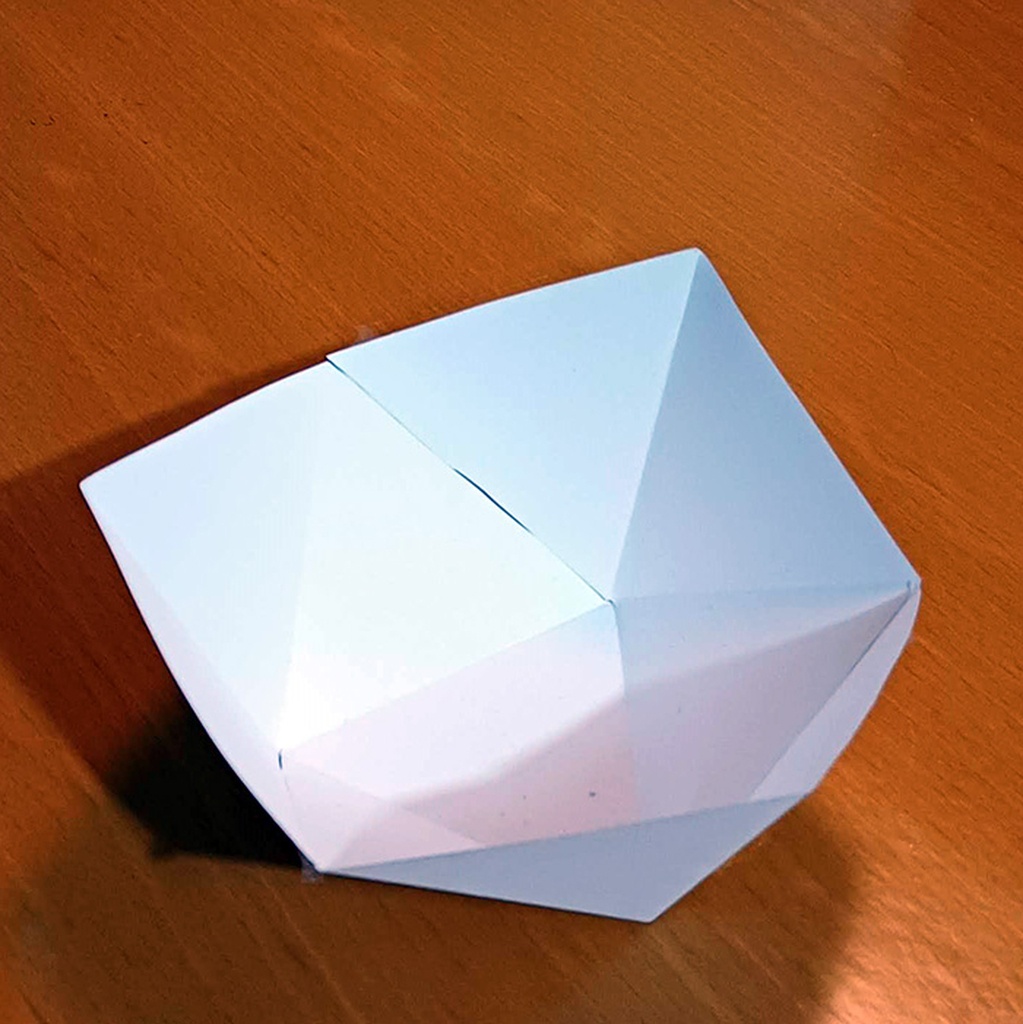

Je suis parti d'un test en papier et d'un panneau de porte récupéré :

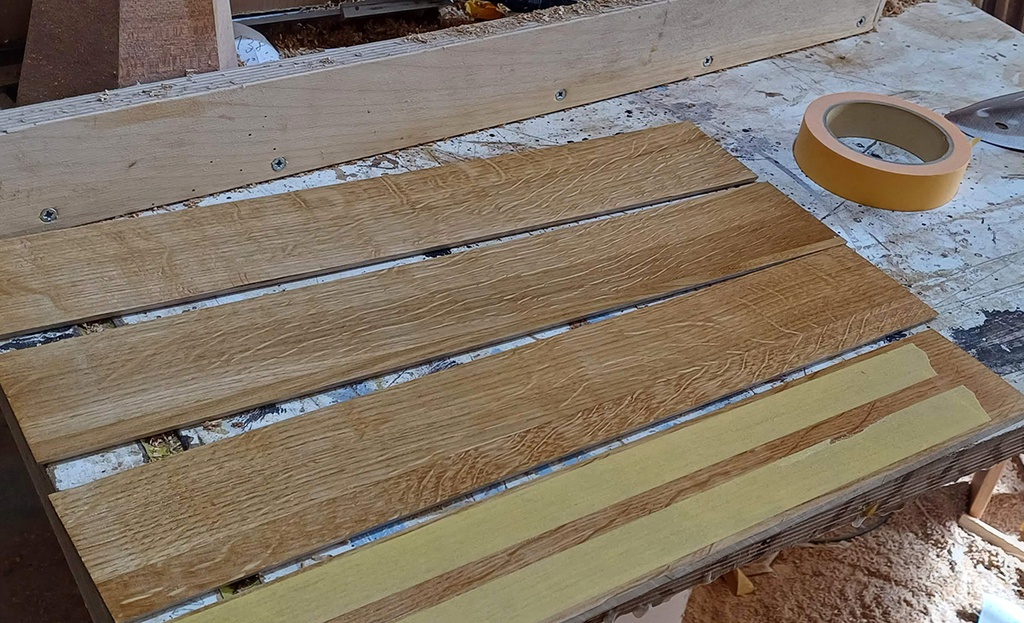

Cette fois-ci j'ai appliqué la finition sur les planchettes entières, avant toutes les découpes. Beaucoup plus facile pour nettoyer la colle une fois le tout assemblé.

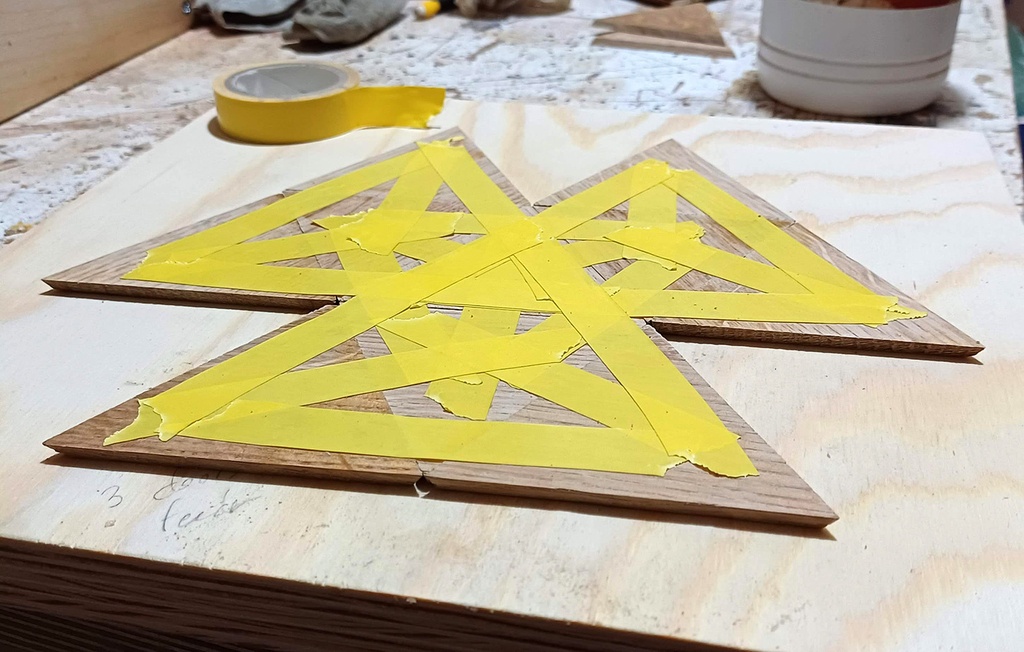

Pour protéger ma belle finition pendant les coupes, j'ai eu la grande idée de coller du scotch de m*rde dessus.

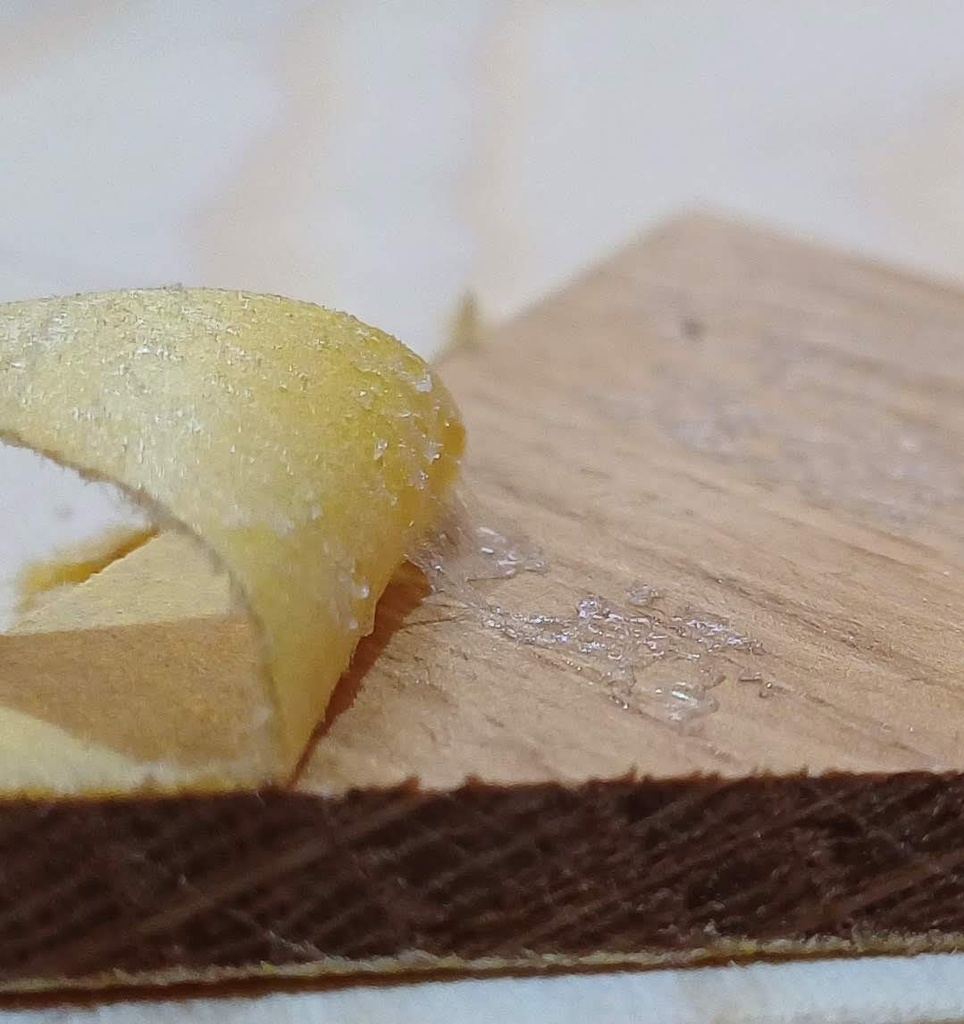

Il s'est décollé en laissant des gros résidus de colles sur tous mes petits triangles. 60 surfaces à nettoyer à l'acétone, très agréable...
Sans compter la finition à refaire.

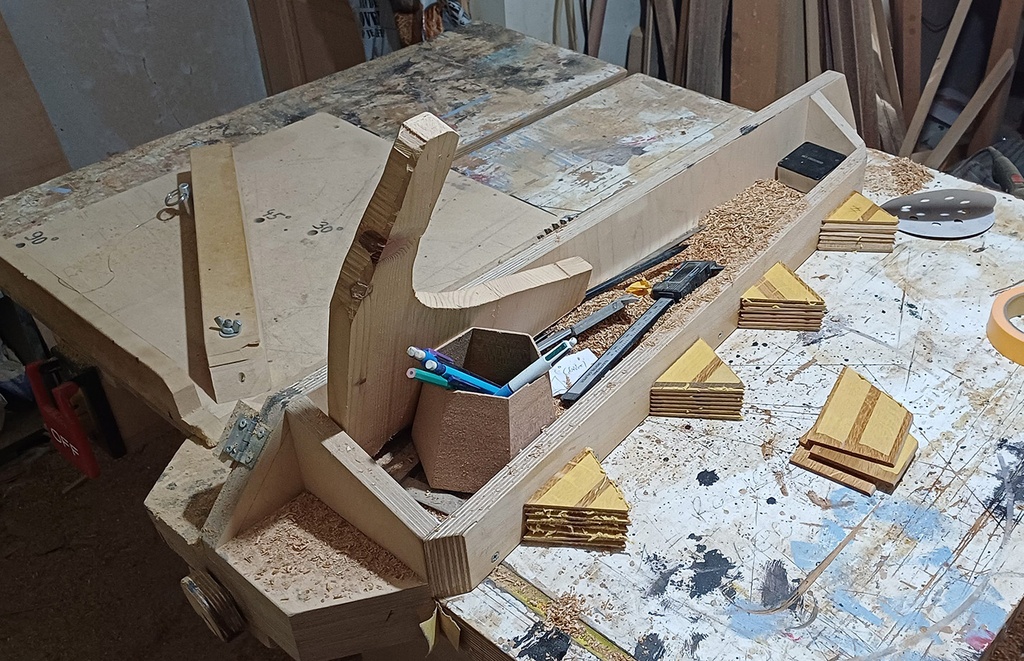

Ma station de travail, avec mon chariot de coupes en angle :
Voilà, merci de m'avoir lu et bons copeaux !
Publications associées
Licence
Discussions
un objet simple mais difficile à réaliser (coupes d'angles), bravo!
Merci ! Ça va encore car cette fois tous les angles sont les mêmes vu que c'est un solide de Platon.
Zoli!! J'aime beaucoup le guide de ta scie sous table. La encore, de l'Art Brut!
Merci
Le guide j'aurais dû le faire rectangulaire : ça permet de créer des gabarits qui viennent glisser dessus.
Ma scie sous table a bien vécu, j'ai une liste de critères pour sa future remplaçante et un guide parallèle rectangulaire en fait partie
Je suis toujours admiratif de ton travail de découpe des pièces avec tous ces angles! J’aime beaucoup ces petits bols (même si perso j’y mettrais plutôt des cacahuètes que des clés…)
Et je comprends ta frustration quand tu as dû décoller ton scotch…
Merci
J'ai utilisé du scotch d'électricien par la suite, ça ne laisse pas de trace.
Aussi, la finition c'est un vernis brillant en spray. Je suis pas sûr que ça soit ok pour l'alimentaire.
Faut que je me lance, faut que je me lance, faut que je me lance.
Depuis le temps que je le dis !
J'ai récupéré du panneau de meuble en noyer en pensant essayer ça il y a déjà 3mois !
Comment tu maintiens de si petites pièces en en place pendant la coupe ?
Lance-toi, c'est pas très long à faire si tout se passe bien (ne pas utiliser du scotch de m*rde).
Il te faudra sûrement un moyen de couper des triangles équilatéraux. Un chariot classique avec une équerre en plastique 30°-60°-90° posée dessus pourrait faire l'affaire.
Je coupe les petites pièces dans des longues planchettes, donc le problème du maintien d'une petite pièce ne se pose que quand on arrive à la fin de la planchette. On peut choisir de laisser le déchet un peu long par sécurité ou de le maintenir avec un baton pour en extirper un dernier triangle.
Merci des précisions. Je vais essayer de m'y mettre
Très joli et belle maîtrise.
J'ai bien envi de me construire ton gabarit de coupe.
lairdubois.fr/....html?referer=1"
Quel est le système à droite du gabarit pour angle sur la photo ?
Merci
Sur quelle photo ? Peut-être le petit bloc sur charnière qui me permet d'utiliser le guide parallèle comme butée de longueur transversale sans coincer dangereusement la pièce coupée entre la lame et le guide ?
Nairod, la dixième photo de cette article. Ce que tu dois appeler ta station de travail.
J'aimerai bien connaître, si ce n'est pas un secret, ta méthode pour maîtriser l'angle de biseau, sur la tranche de tes planchettes.
AvecUnBoutDeBois Sur la photo c'est juste mon guide parallèle, qui m'a peu servi dans ce cas.
Je règle mon chariot de coupe sur 60° ainsi que la lame sur la moitié de angle dièdre voulu (138° dans le cas de l'icosaèdre, comme indiqué sur wikipédia).
Avant ça je découpe des longues planchettes et je profile leurs deux longs bords à cette même valeur d'angle.
Ensuite je coupe le début de ma planchette puis je la retourne et je l'avance d'une certaine longueur, toujours la même. D'où l'intérêt d'avoir une butée de longueur (ici un petit bloc contre mon guide parallèle).
Je coupe à nouveau et j'ai un premier triangle équilatéral donc chacune des arêtes est à 69°.
Je continue en retournant à chaque fois la planchette jusqu'à avoir 10 triangles. Quand on les assemble ils ont entre eux 138°, ce qui est l'angle dièdre des faces de l'icosaèdre et ils s'assemblent (normalement) bien
Ce que tu dis là m'intéresse fort.
j'essaie de mesurer les angles sur le plan sketchup que tu nous a gracieusement mis en ligne, après avoir donné de l'épaisseur aux facettes. Mais j'ai l'impression que l'on ne peut pas trouver cette lecture directe sur le plan avec l'outil rapporteur.
est ce que je me trompe ?
Idem pour le plateau à facettes que tu as réalisé (qui est très beau et que je voudrais bien tester aussi), je ne parviens pas, à trouver sur sketchup la bonne inclinaison des facettes. dans quel plan placer l'outil rapporteur pour obtenir cet angle ? Mais comment as tu bien pu trouver l'angle diédral de ces facettes !!!!!
toutes ces valeurs ne viennent pas de wikipédia tout de même ?
Femto on peu aussi faire une épure, c'est de l’arêtier !
sylvainlefrancomtois
Ah oui je suis en train de potasser la question. Mais je vais commencer par la pyramide régulière je crois.
Parce que là il y a quand même dix pièces dans dix plans différents
Effectivement wikipédia ne fonctionne que pour des formes connues.
Sous Sketchup, faut garder le clic gauche enfoncé lorsqu'on utilise l'outil "rapporteur".
excellent!
Merci !
