Rega

Support pour Ponceuse à bande DIY

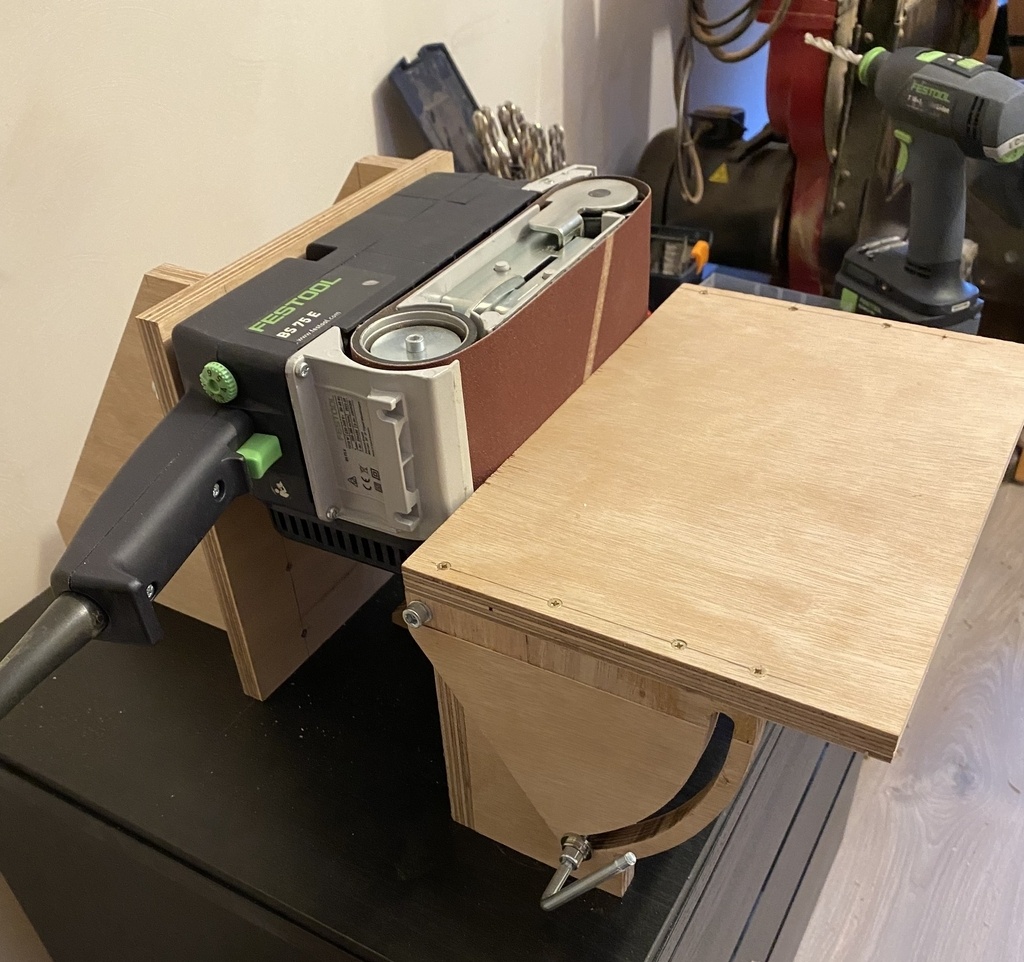

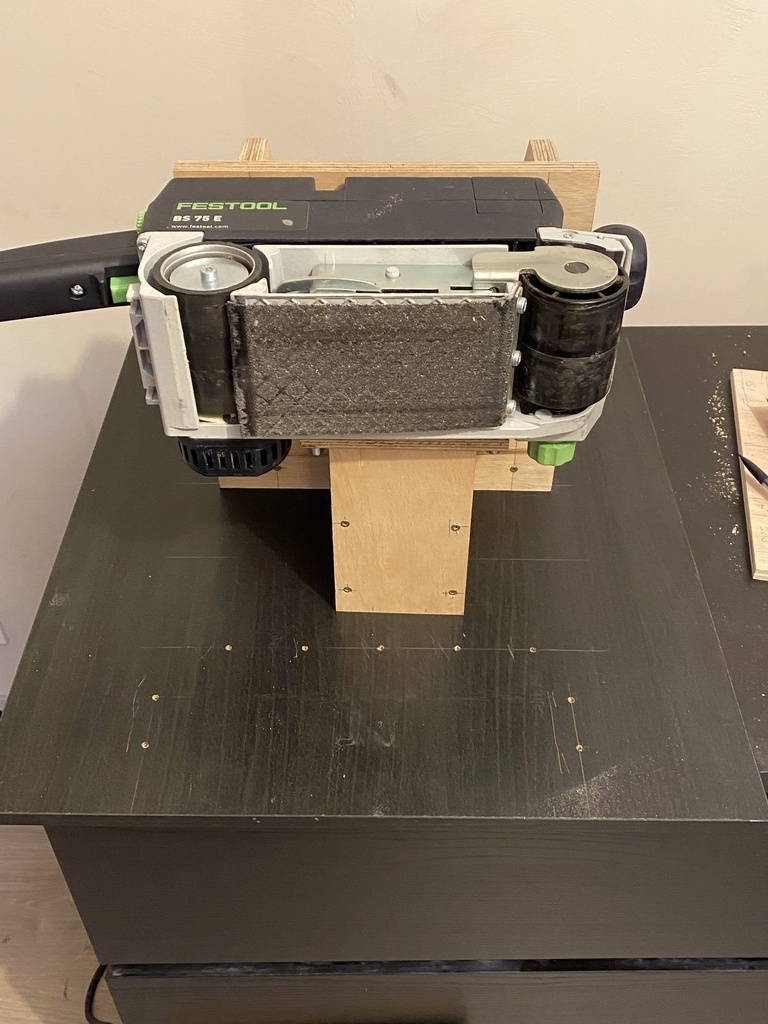

Bonsoir, voici la réalisation d’un support pour ma ponceuse à bande réalisé principalement en contreplaqués de 15mm. Le tout est collé à la PU et vissé.

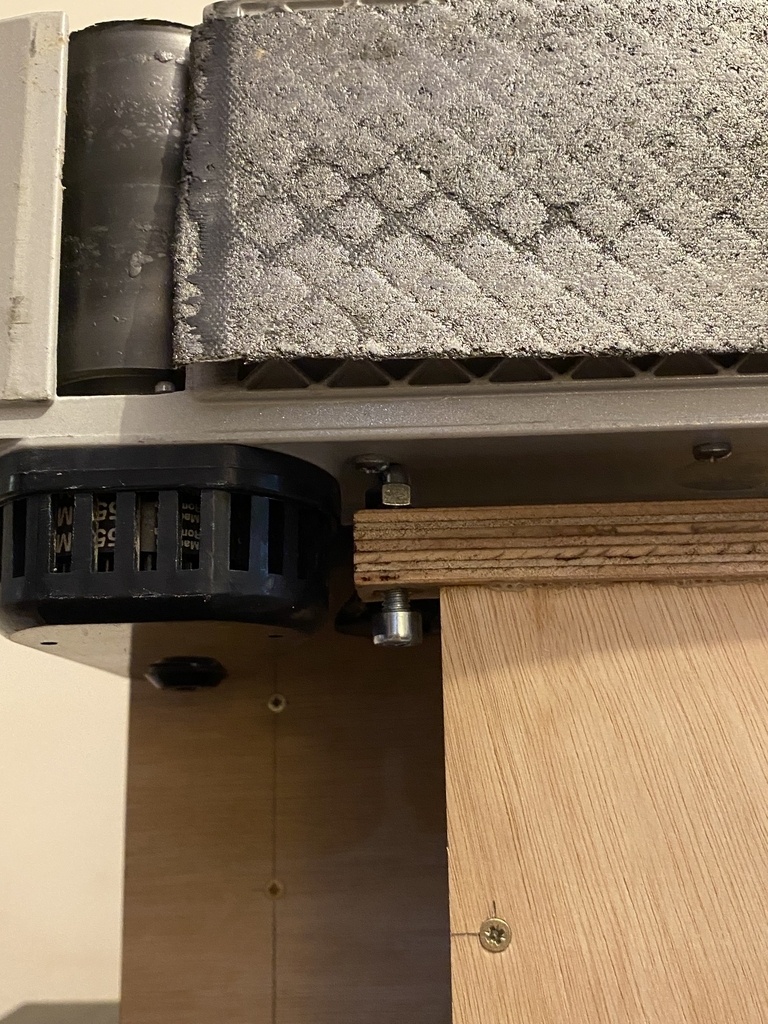

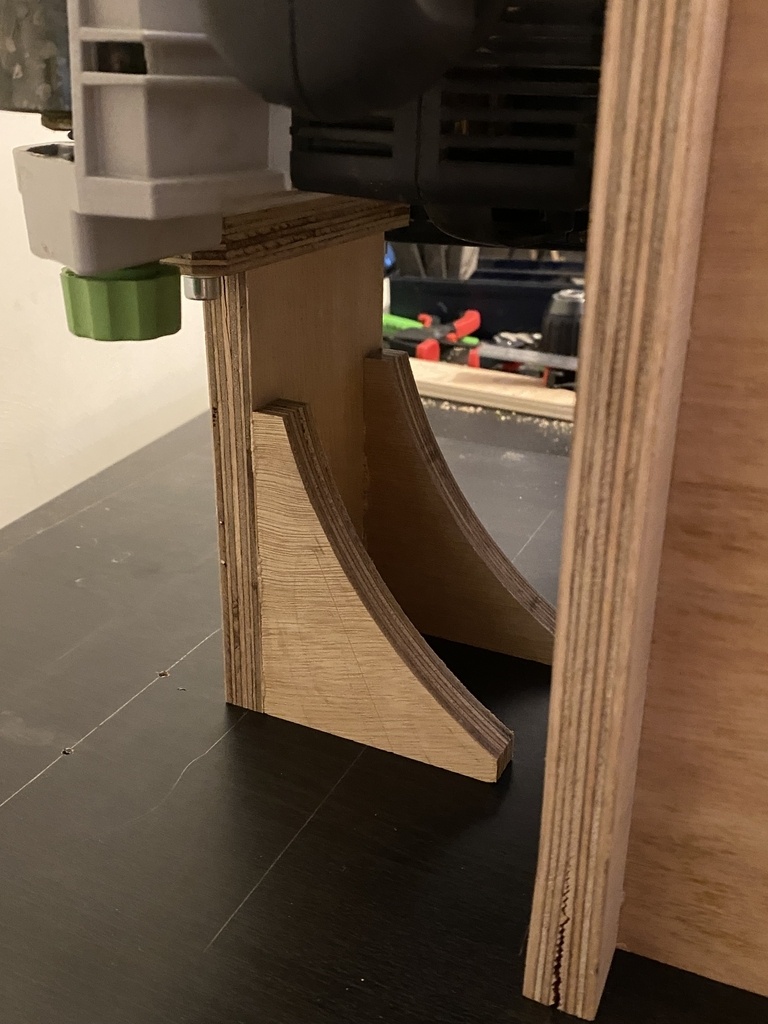

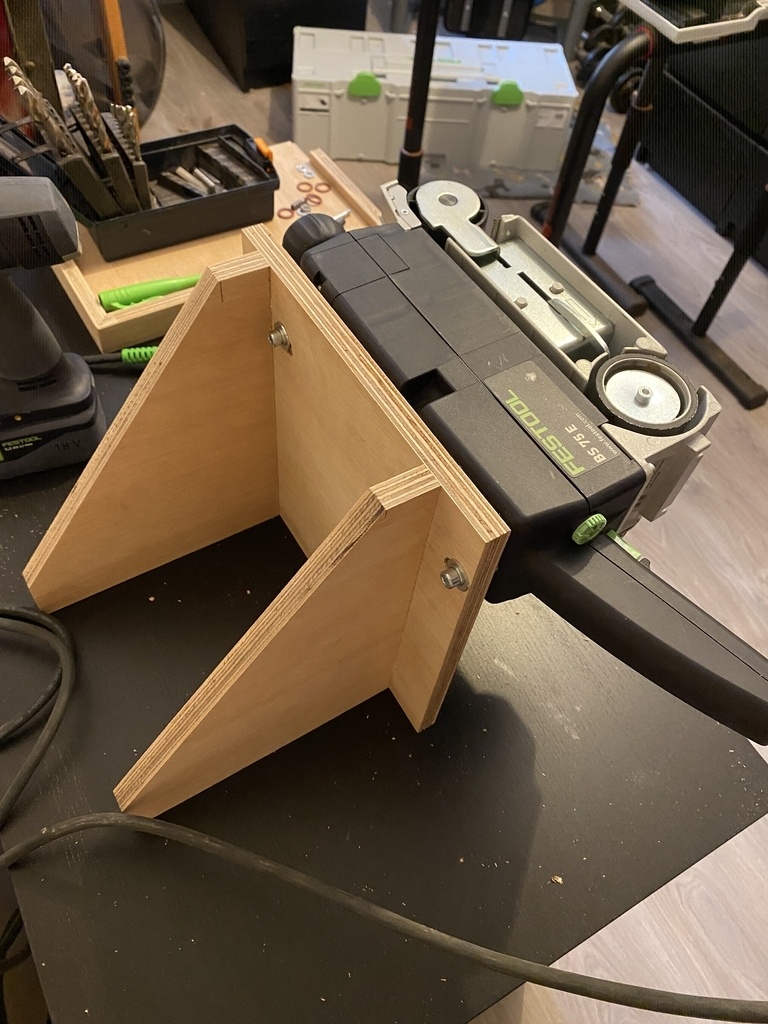

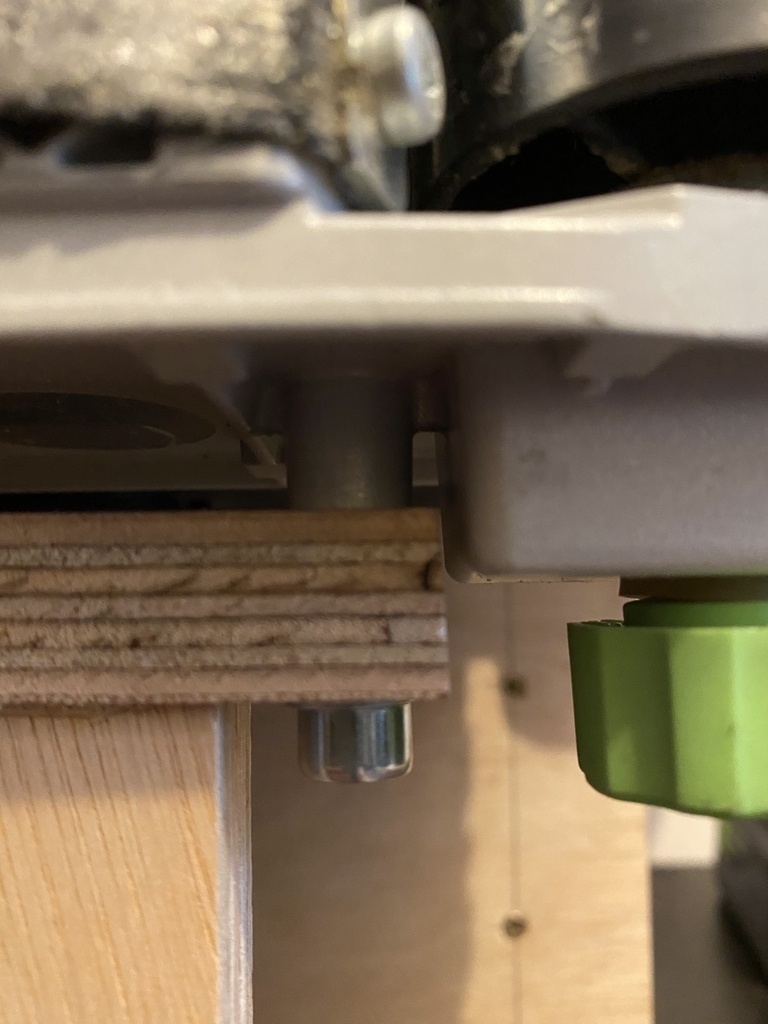

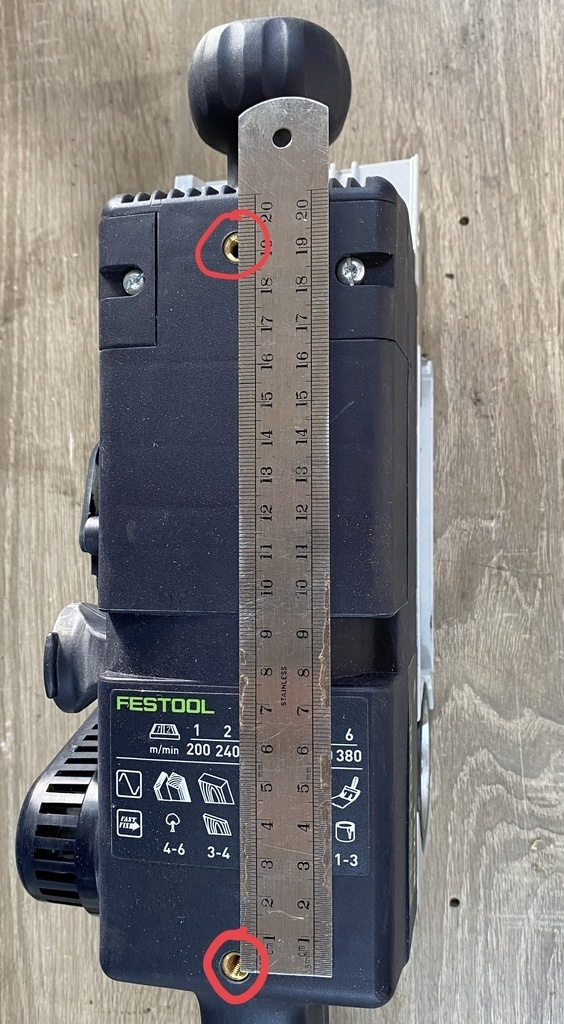

La ponceuse est fixée par 2 vis qui se prennent dans 2 inserts présents sur la machine (normalement utilisé pour mettre la machine à l’envers). Sur l’avant j’ai créé un appui supplémentaire avec 2 vis, une qui se prend dans un trou taraudé déjà présent et une qui est vissée dans le morceau de bois à l’aide d’un insert avec un écrou borgne en son bout (utilisé comme simple appui)

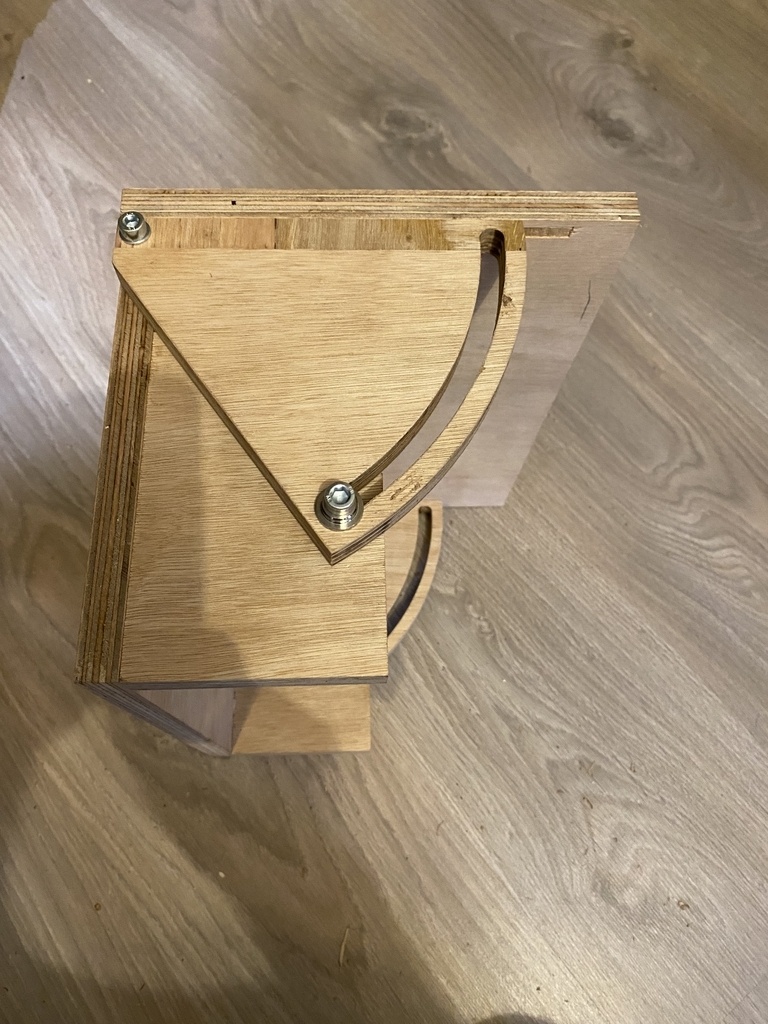

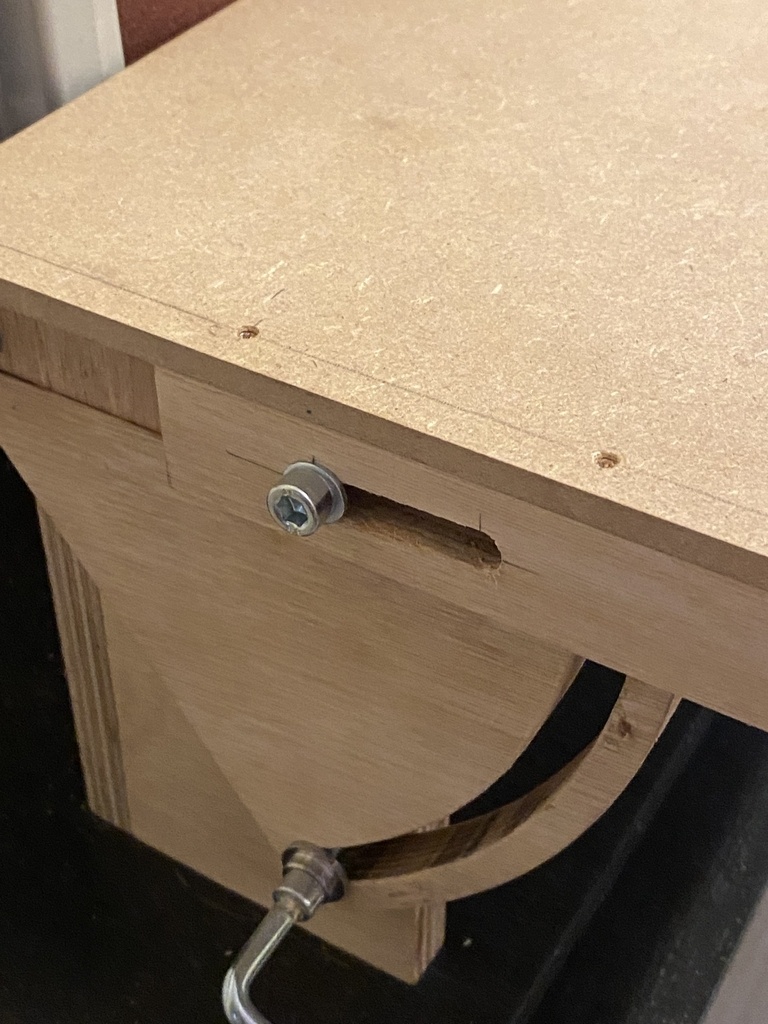

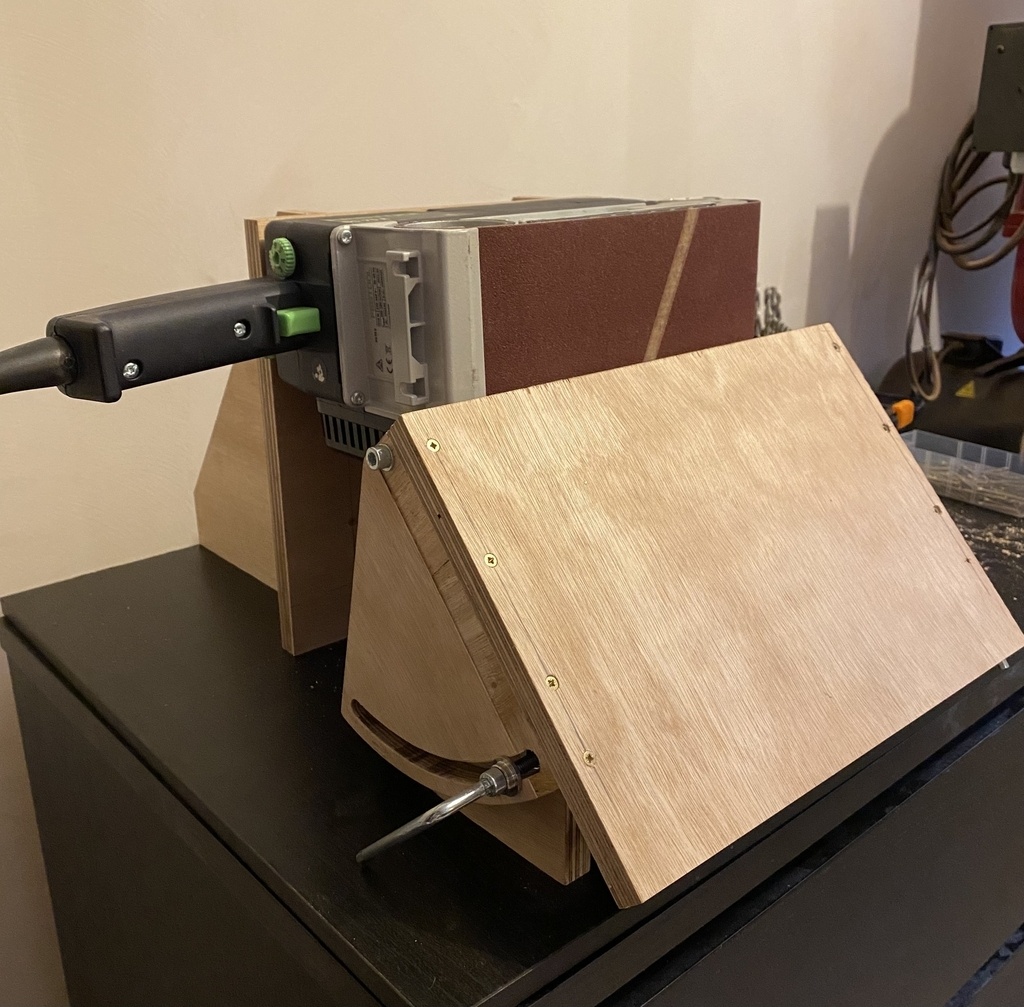

Le plateau avant s’incline de 50°

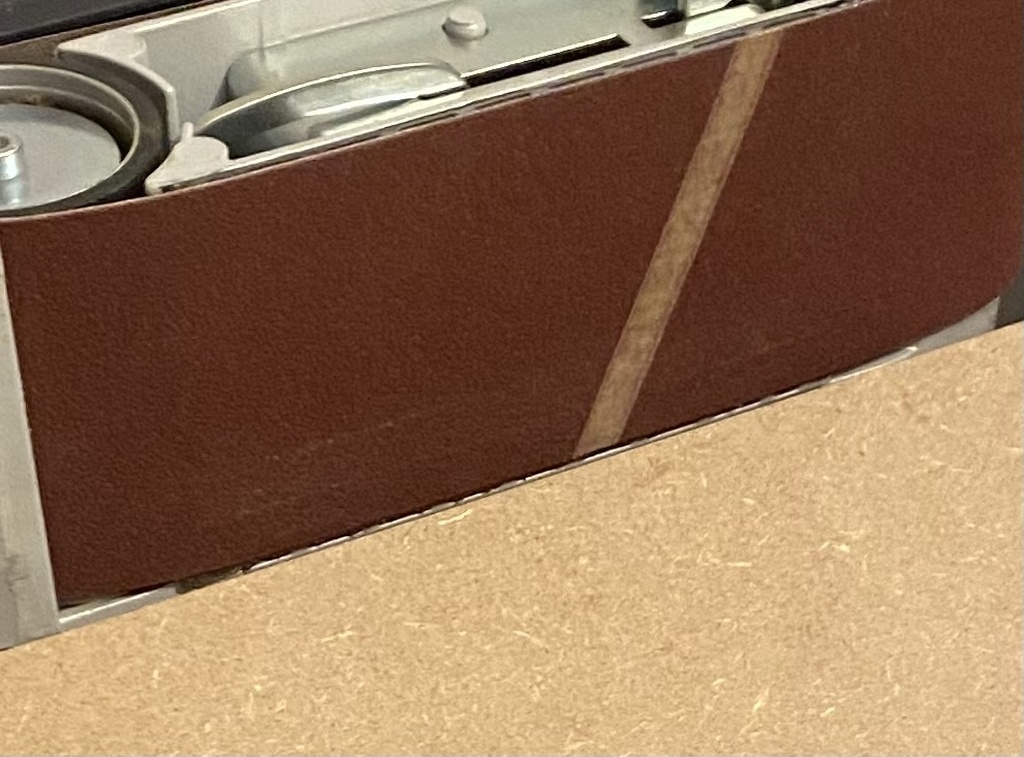

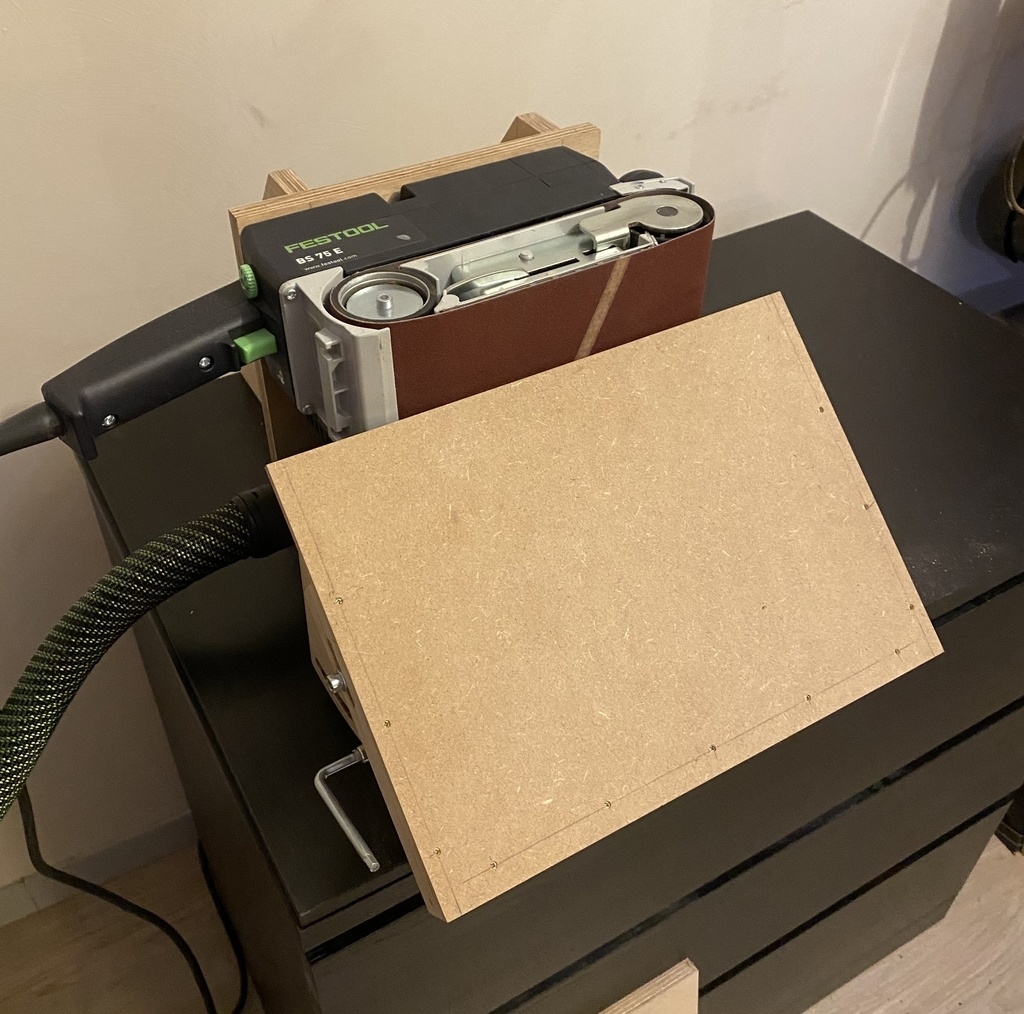

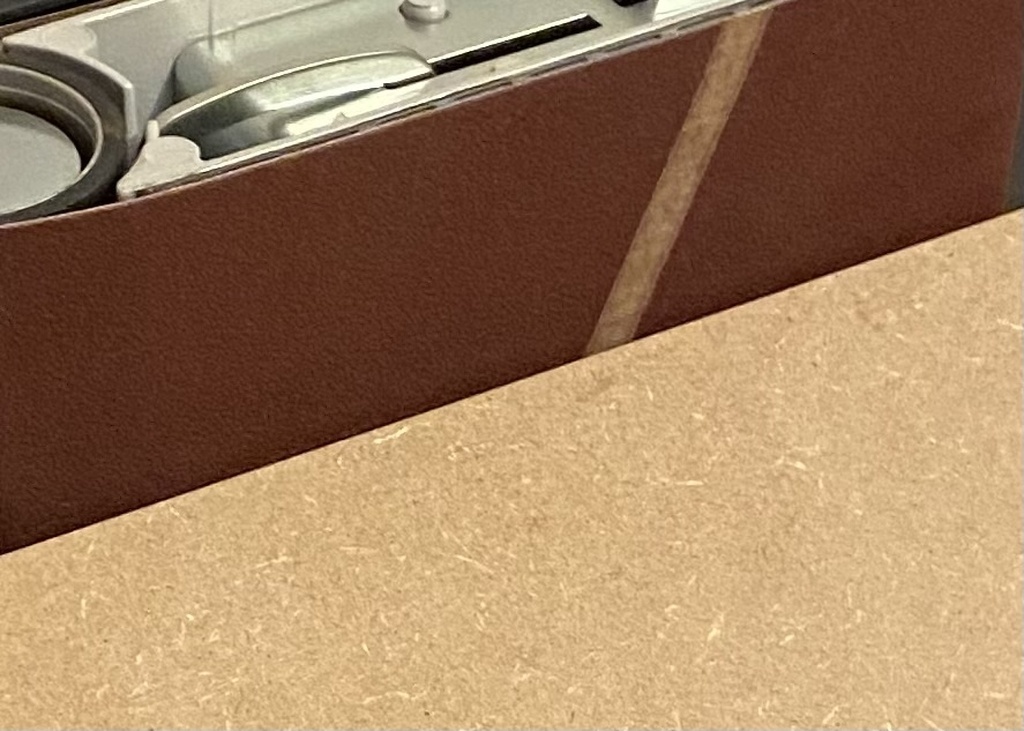

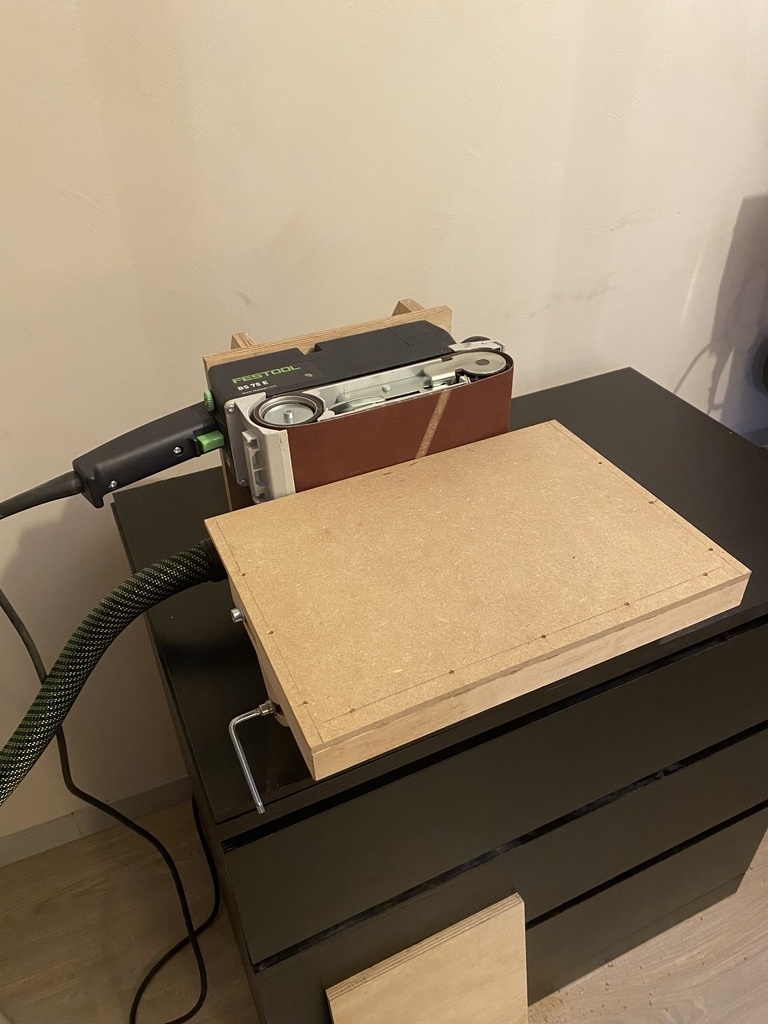

Un sur-plateau en MDF de 6mm coulisse pour rattraper le jeu qui se crée avec la ponceuse lors de l’inclinaison du plateau.

Restera à créer des sur-plateaux supplémentaires en fonction de mes besoins futurs… je pense en faire un avec un guide d’angle…

Bonne soirée

Dernières améliorations :

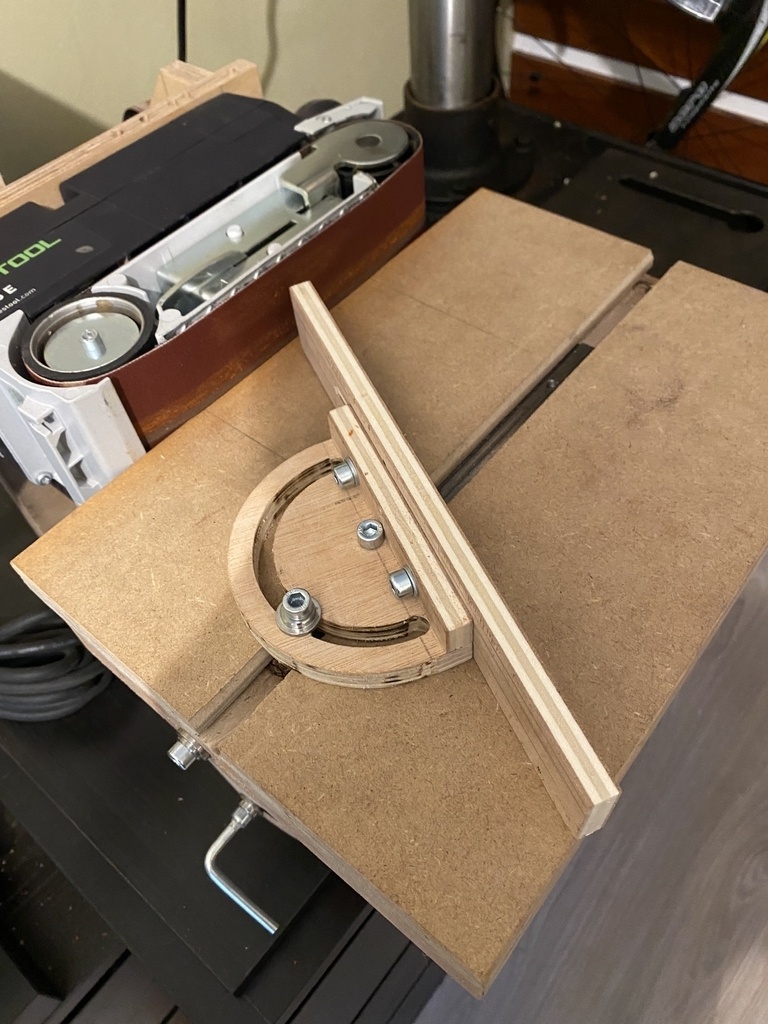

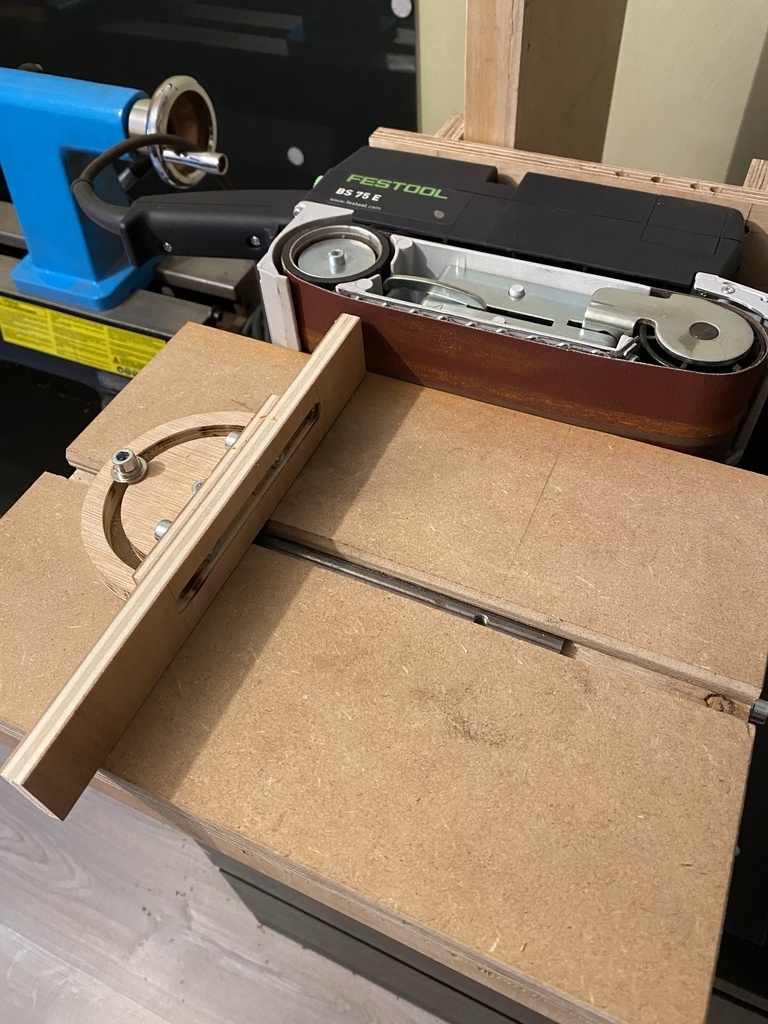

Ajout d’une rainure sur le « sûr-plateau » le plus épais afin d’y installer un guide d’angle

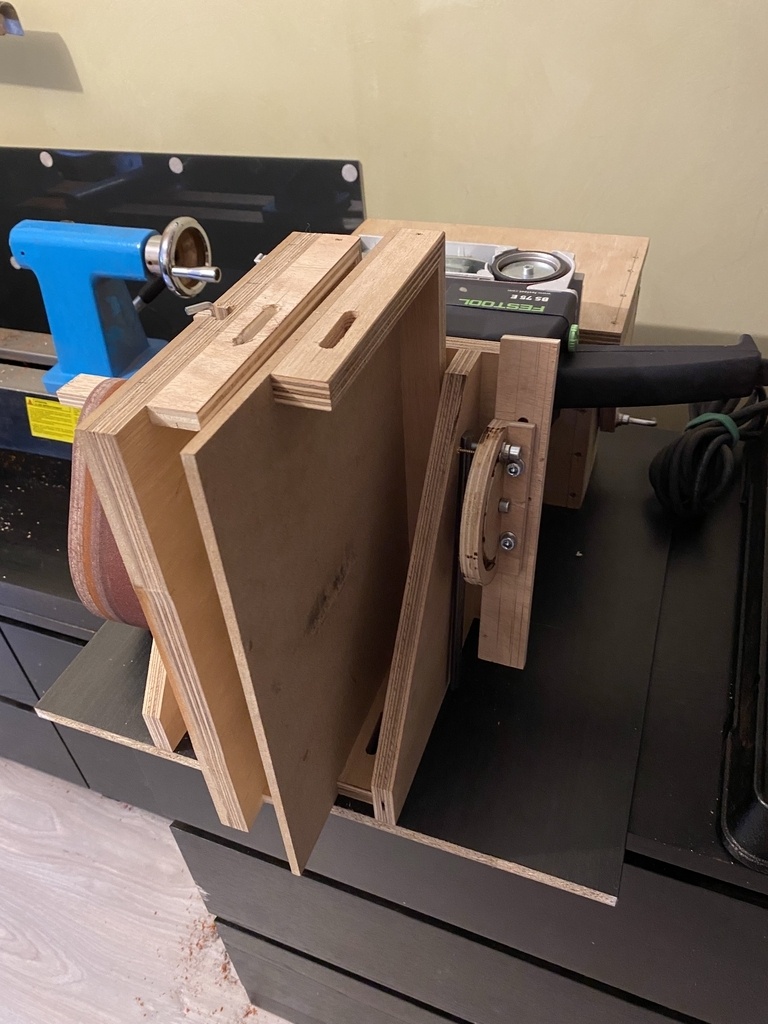

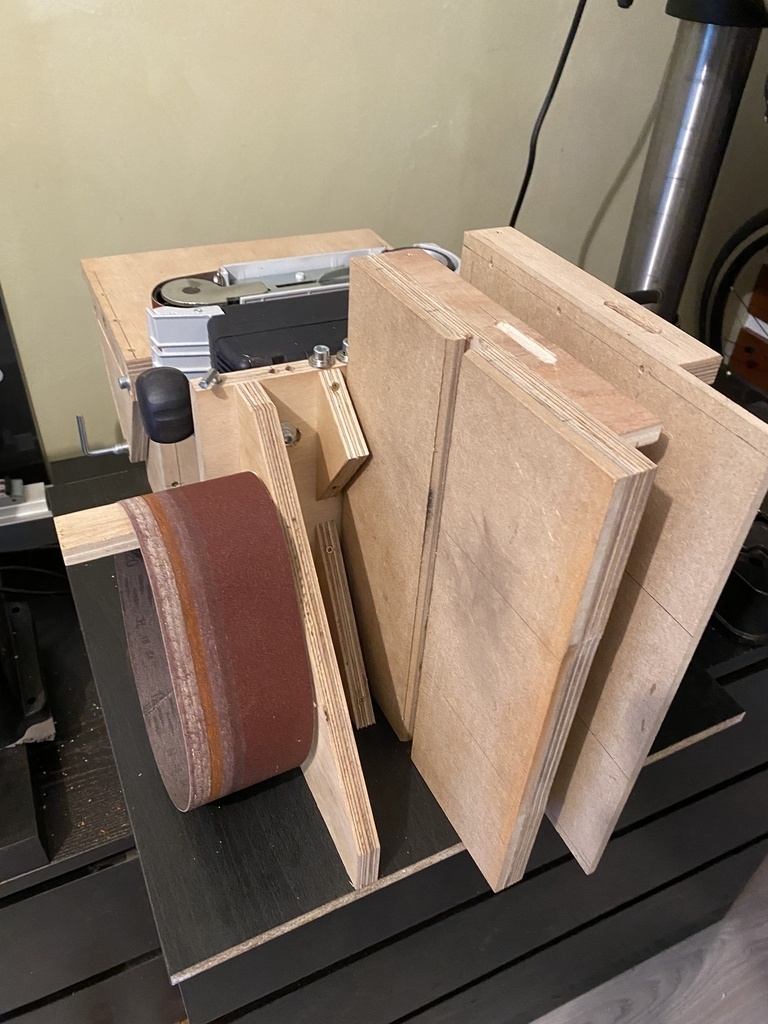

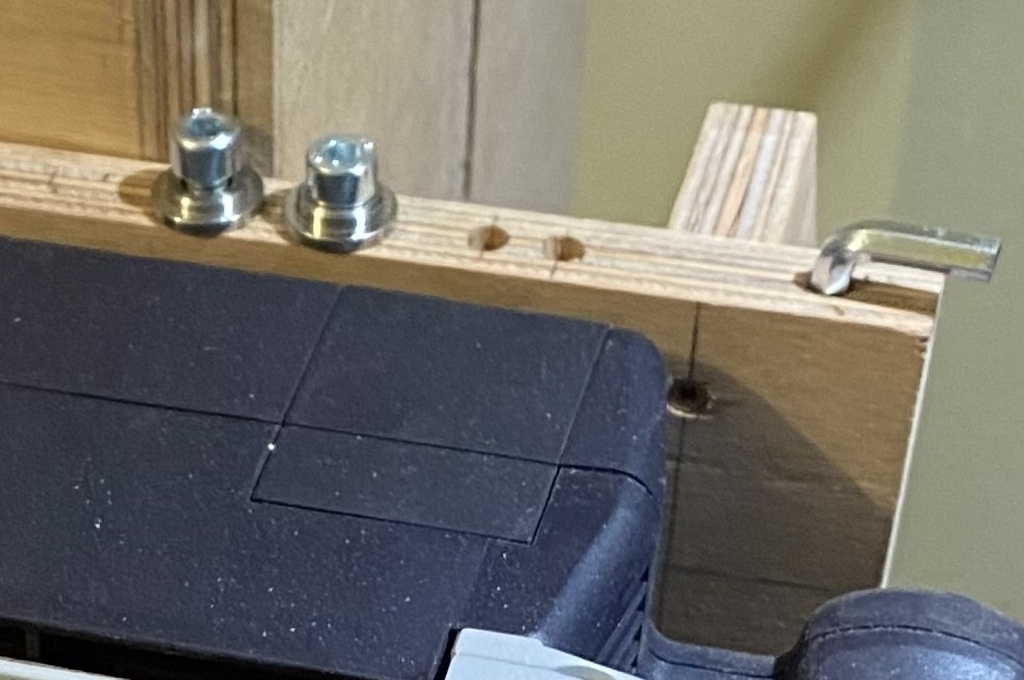

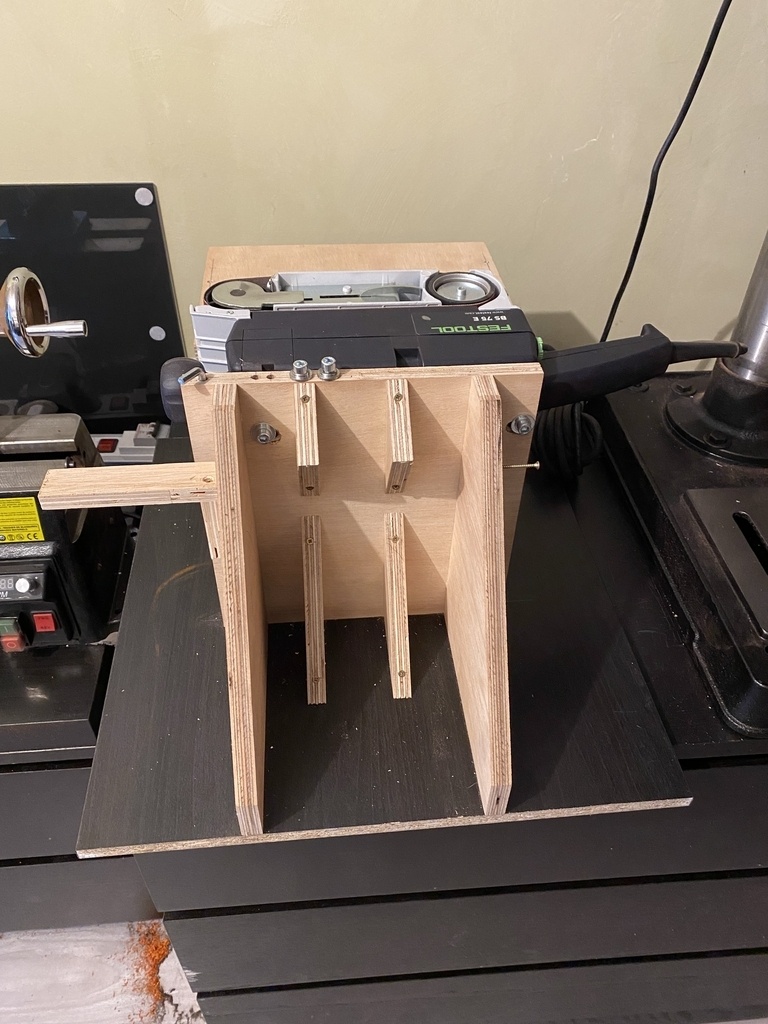

Avec les chutes de bois j’ai réalisé un rack à l’arrière pour y ranger les accessoires, un emplacement pour les vis de fixation et de la clé à été prévue…

Bon week-end

Mis à jour

Discussions

Rega  a publié la création "Support pour Ponceuse à bande DIY".
il y a 1 an
Adrian

Merci beaucoup pour ton partage. Ton support est trop bien !

Francois68
( Modifié )

Bravo. Superbe. Manque plus qu'une rainure et le guide pour poncer à l'angle voulu. Festool doit être une très bonne ponceuse.

Rega

Merci

La Festool est une bonne machine effectivement même si ce n’est pas celle qui offre la plus grande largeur de ponçage (75mm)

Pour le guide d’angle c’est en cours de fabrication 😉

Ara
( Modifié )

Bravo, pas con le réglage du plateau en translation pour rattraper le jeu ! 👌

Rega

Merci
