Semelles à rainures à queues d’aronde pour machines outils

Bonjour,

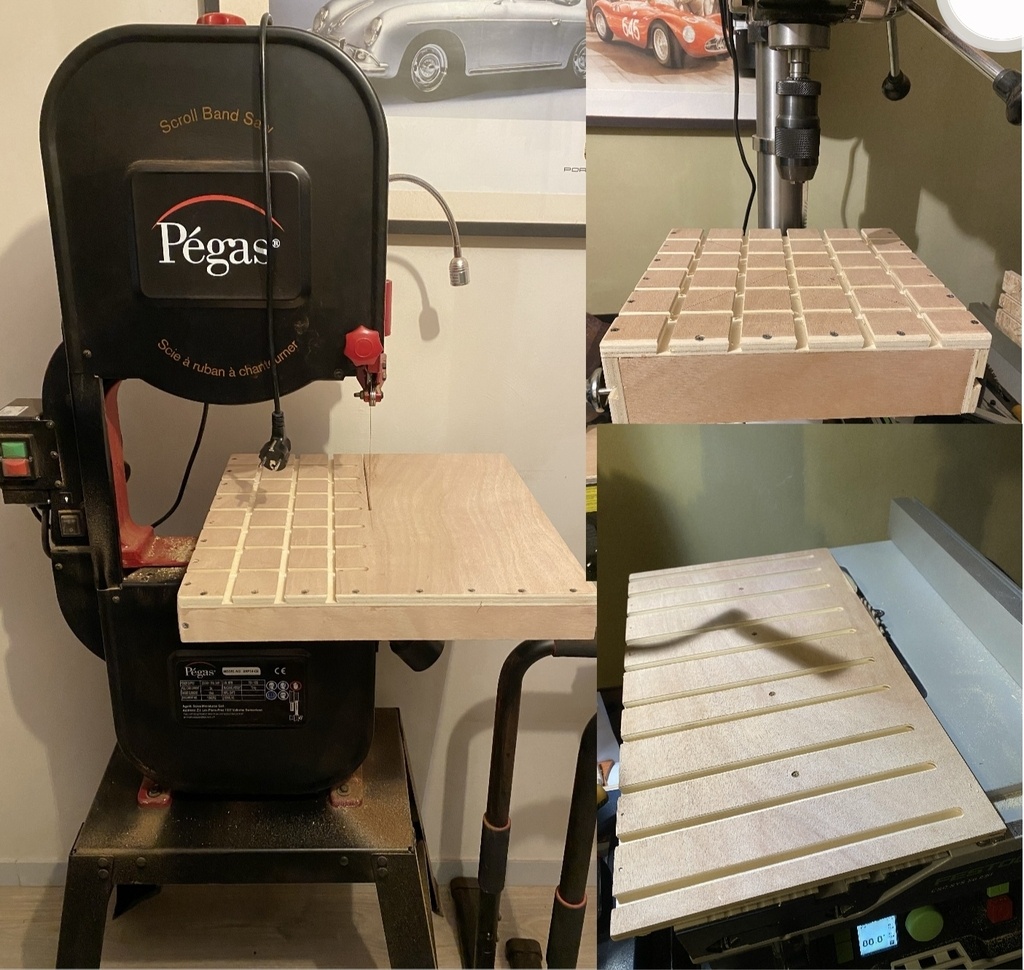

Rien d’extraordinaire, juste la réalisation de 3 semelles pour machines outils avec les interfaces de positionnement / fixation.

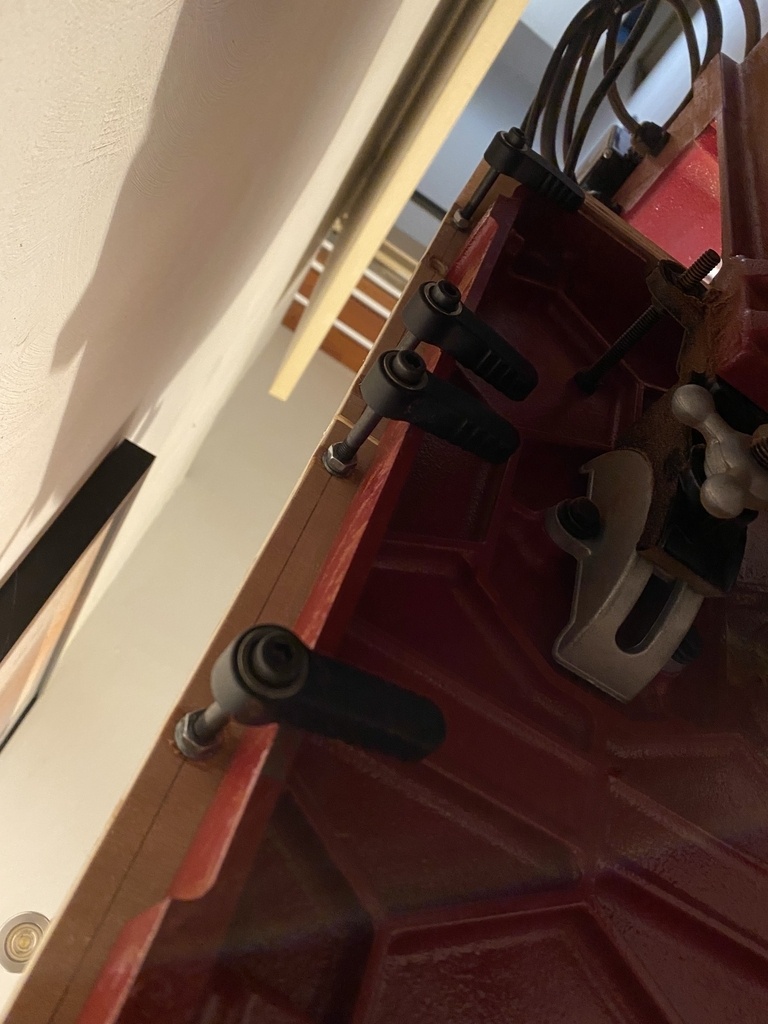

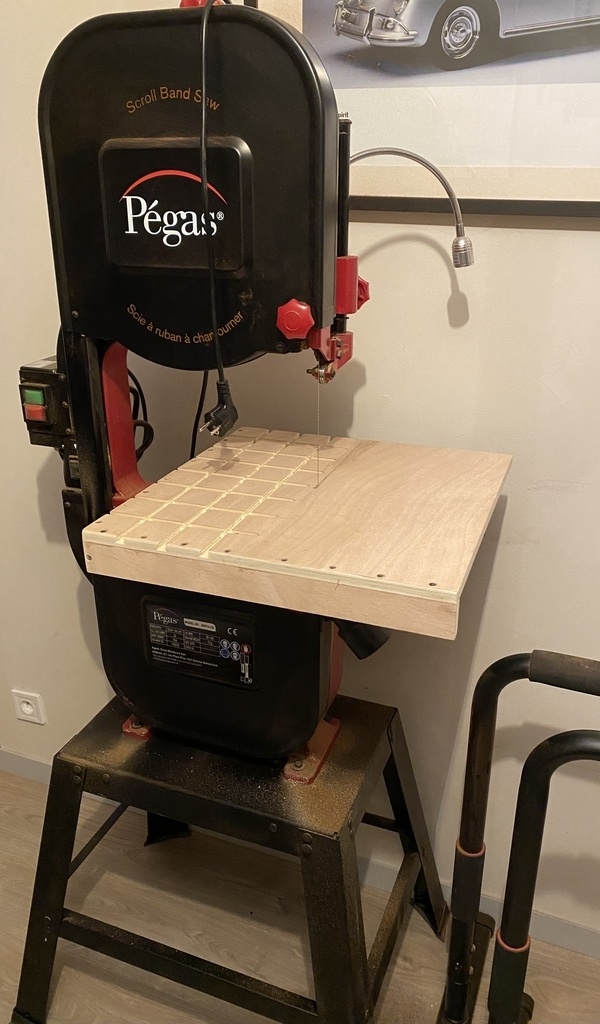

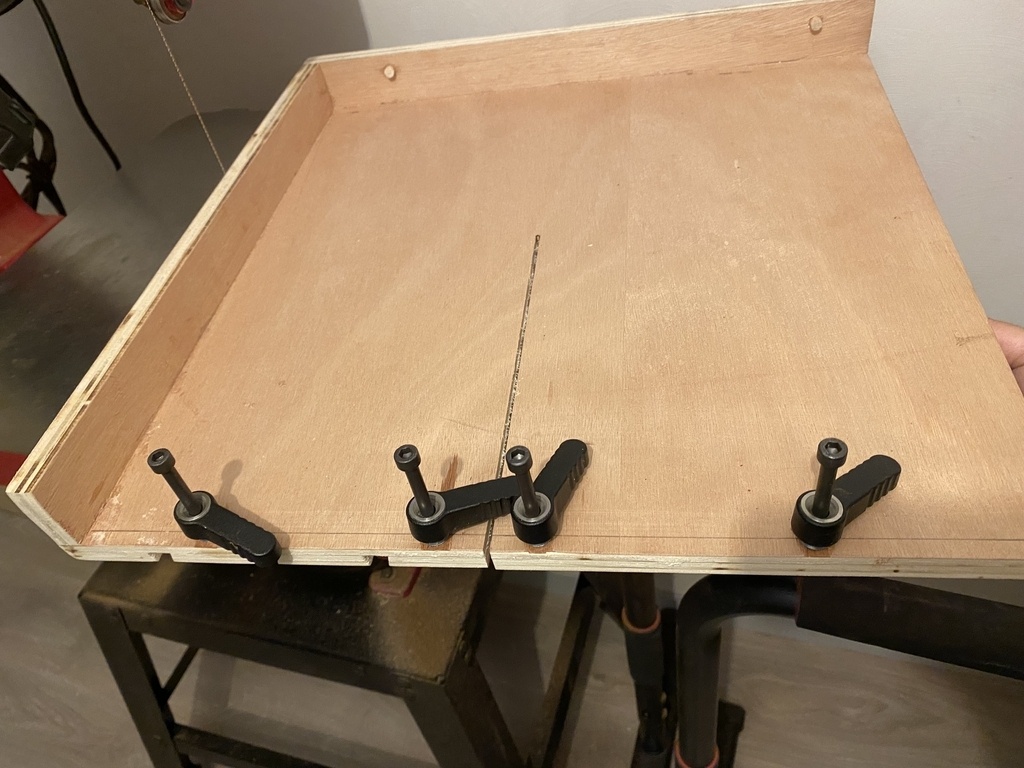

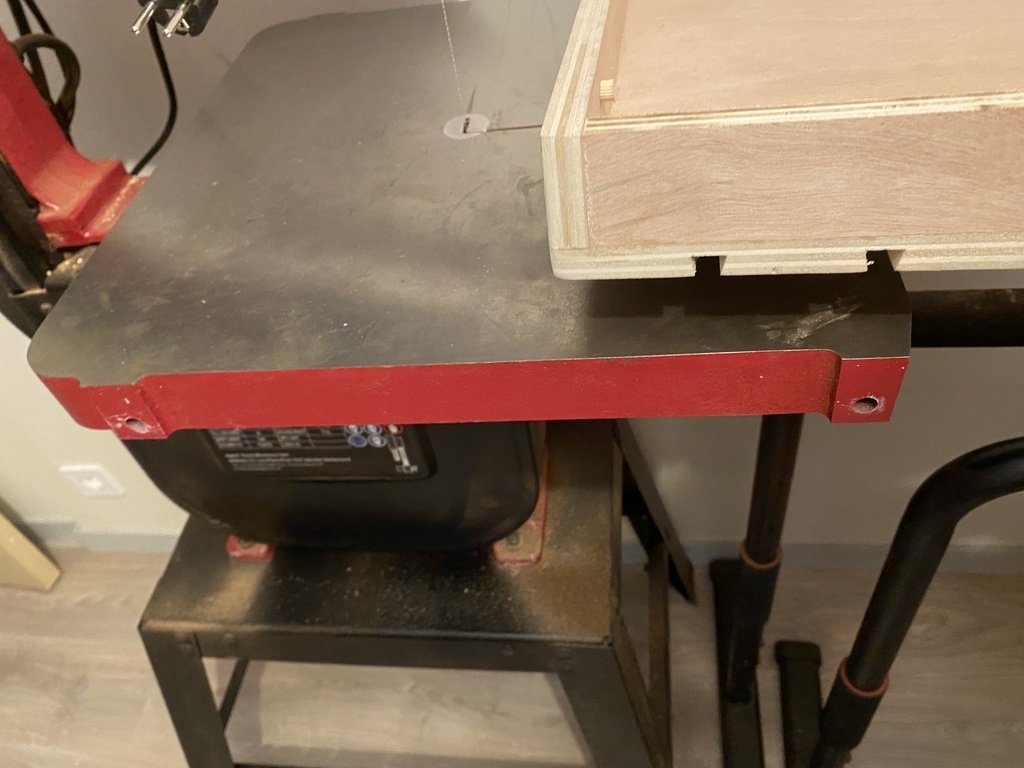

1 semelle pour la Scie à ruban à chantourner, fixée sur la table d’origine via 2 pions sur l’avant et 4 taquets sur l’arrière

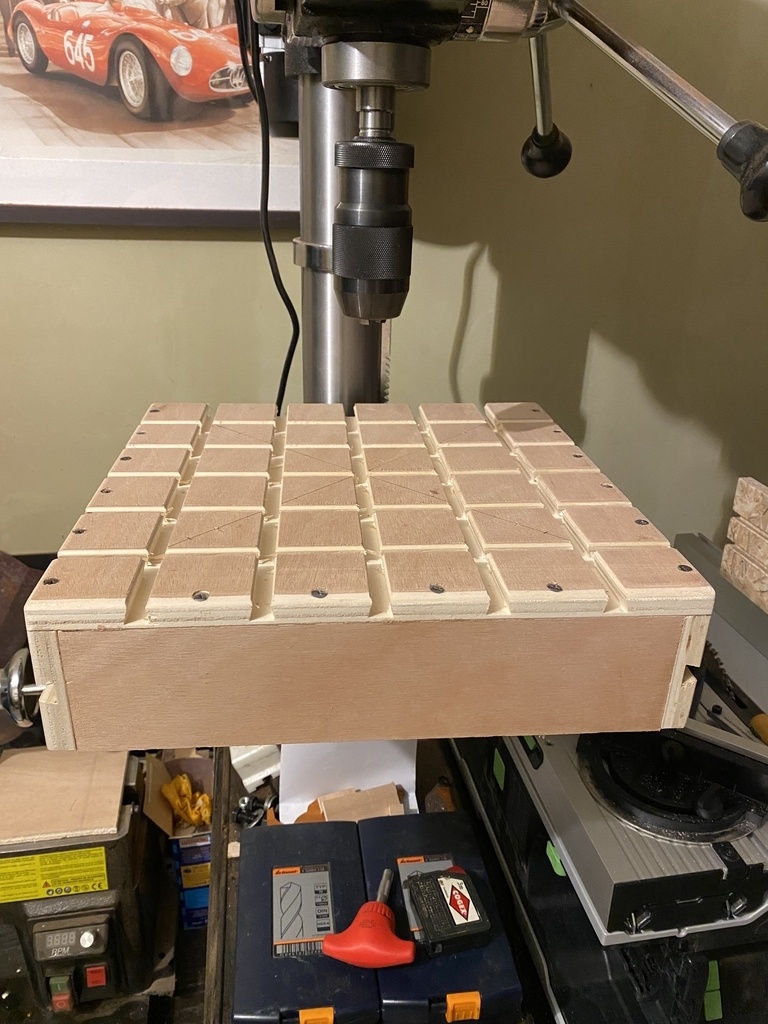

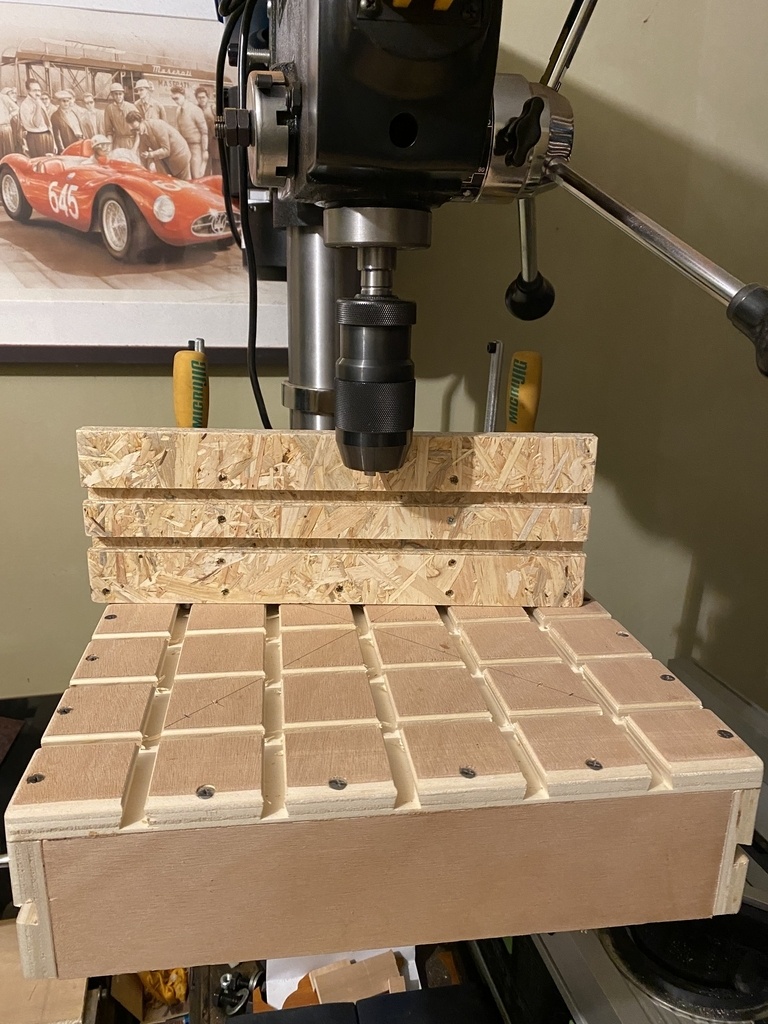

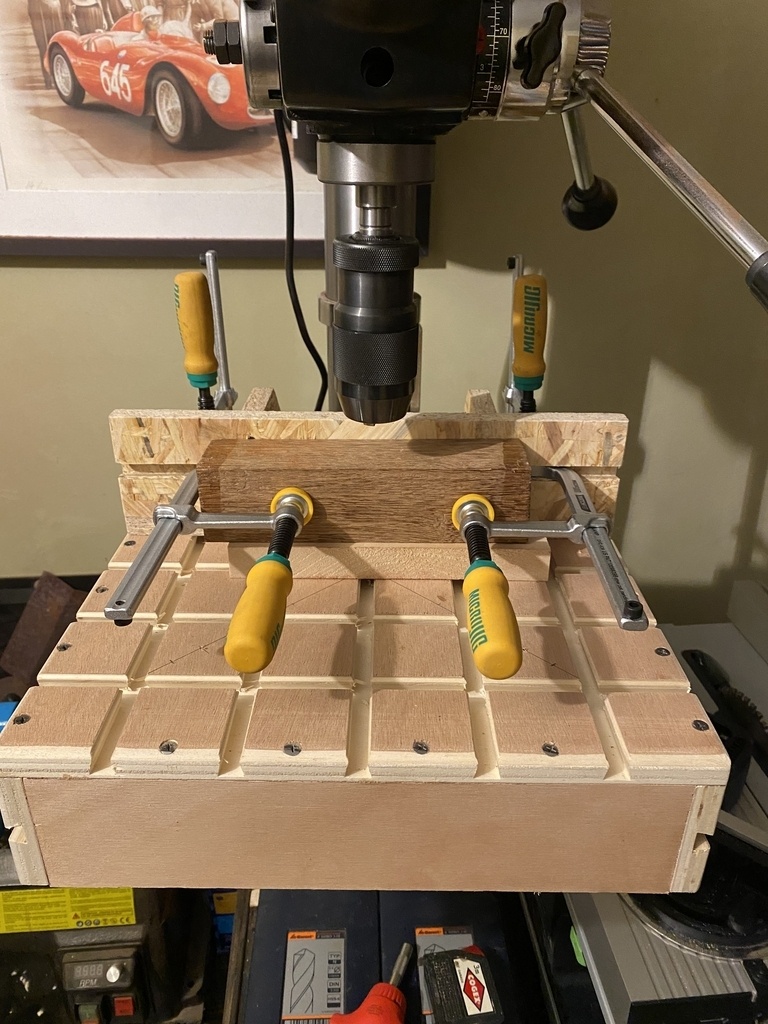

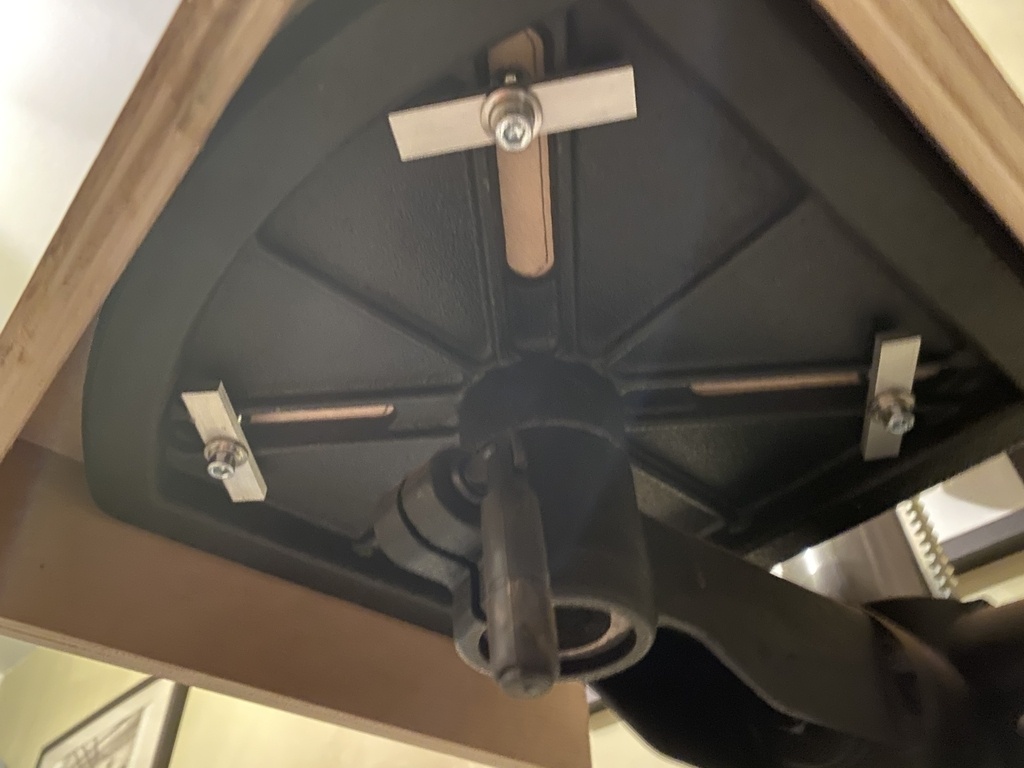

1 semelle pour la Perceuse à colonne, fixée sur la table d’origine via 4 inserts et 4 vis,

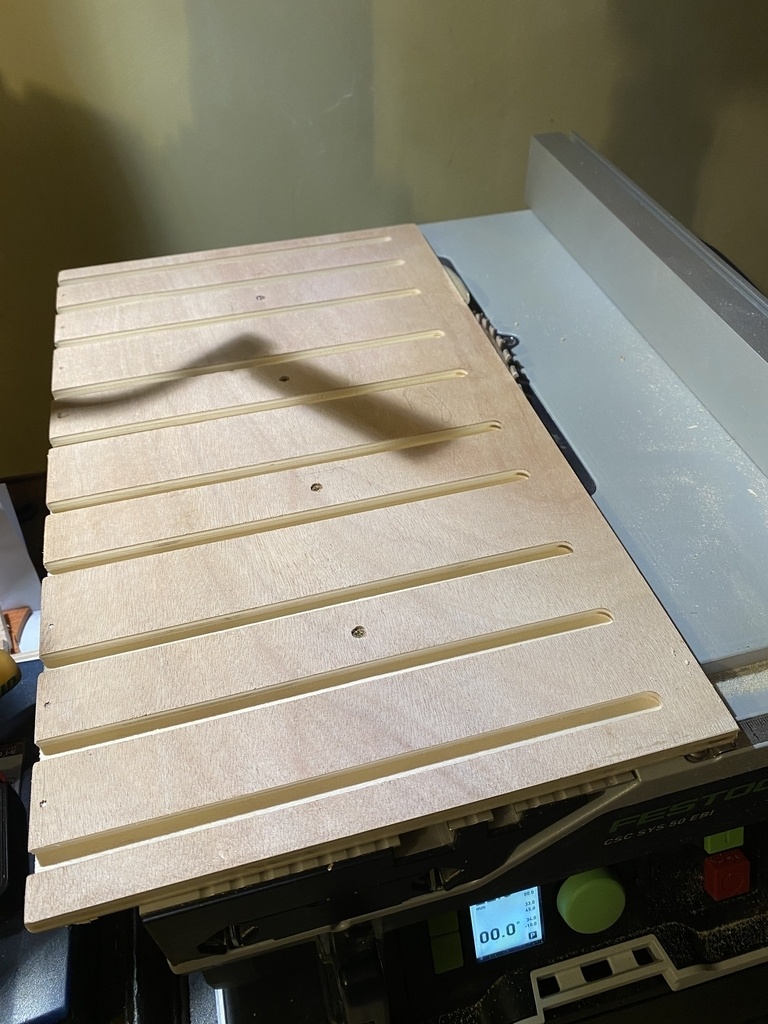

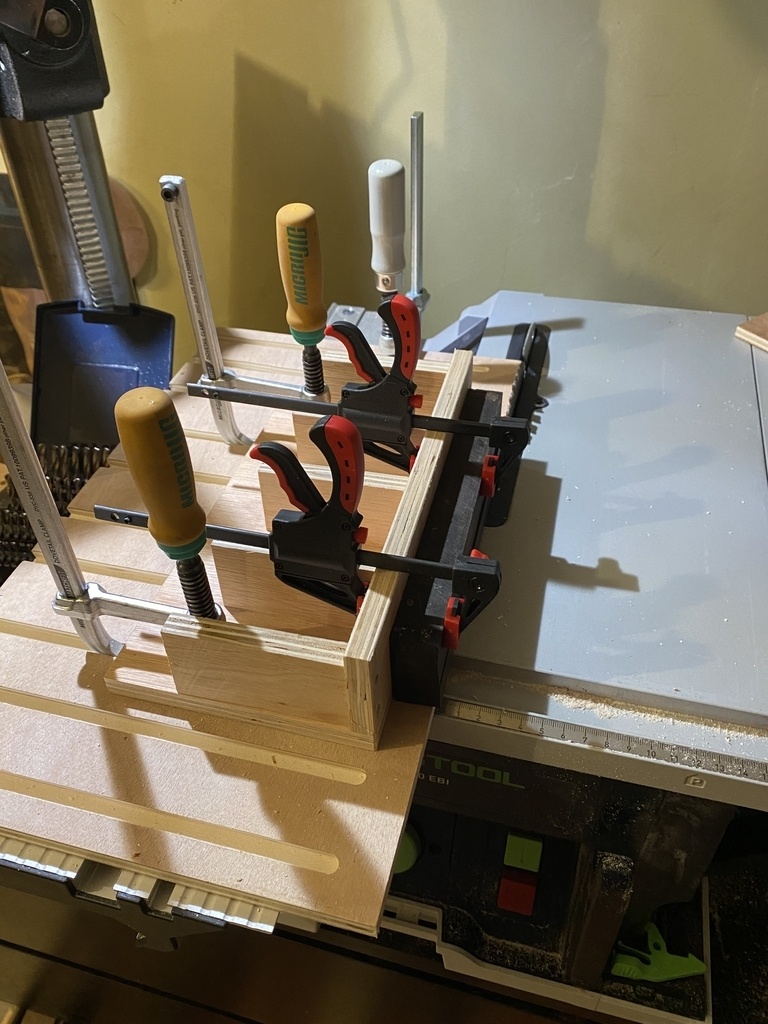

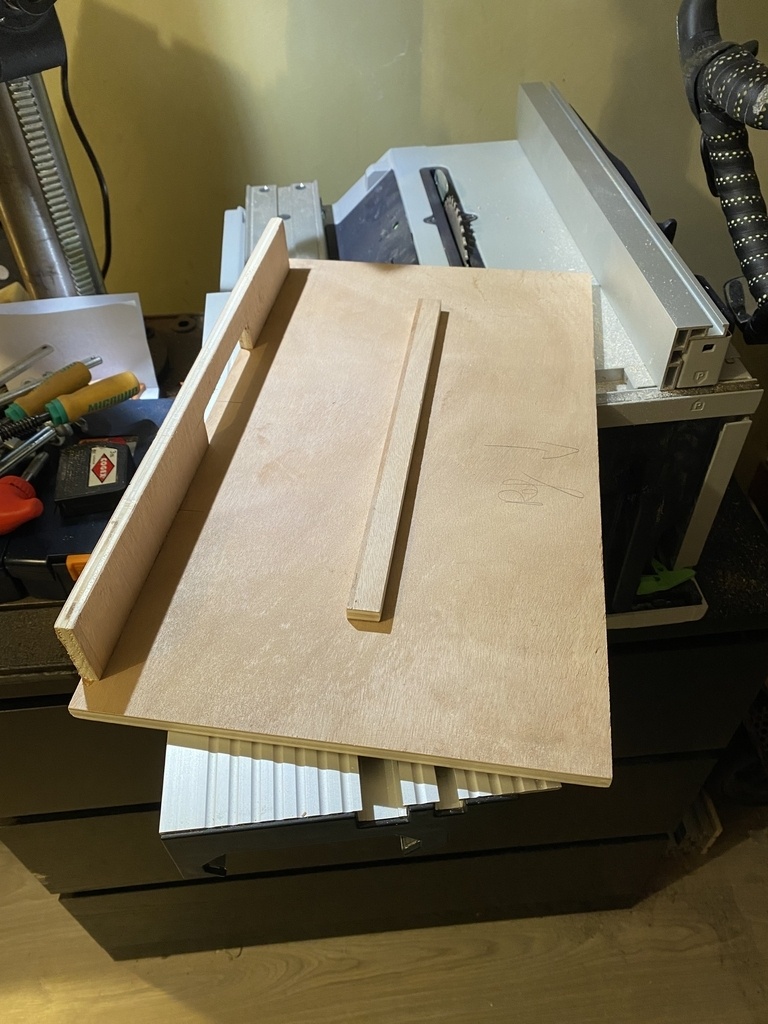

1 semelle pour la Scie sous table, posée sur la table d’origine guidée dans une rainure et fixée via 2 serre-joints

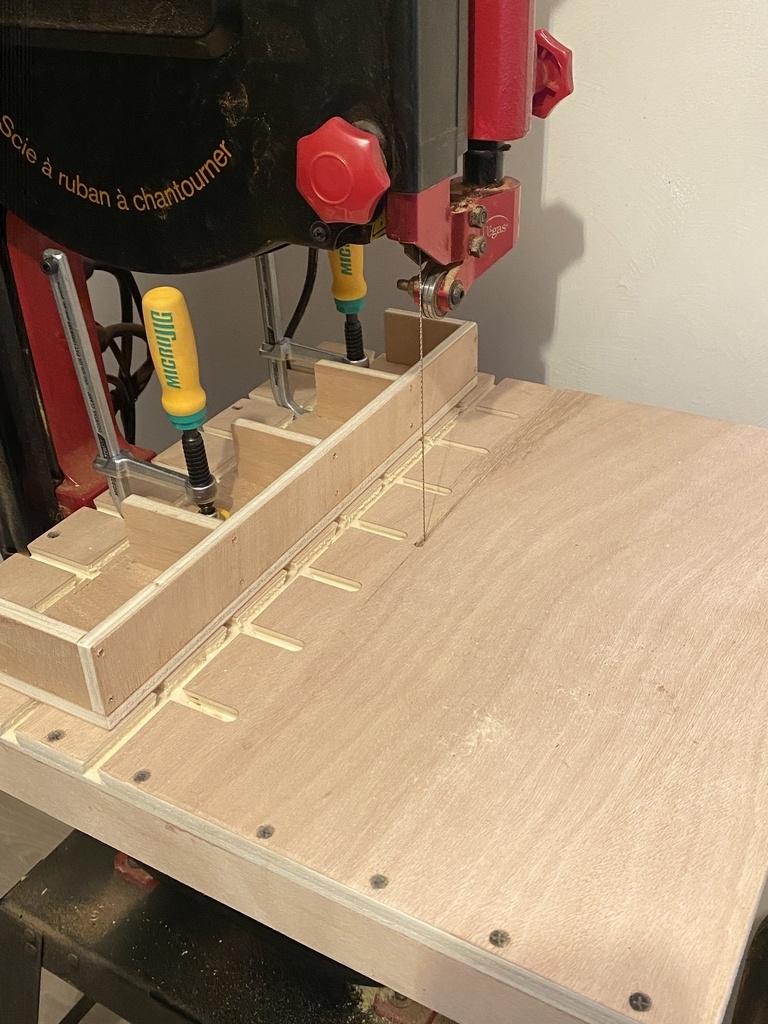

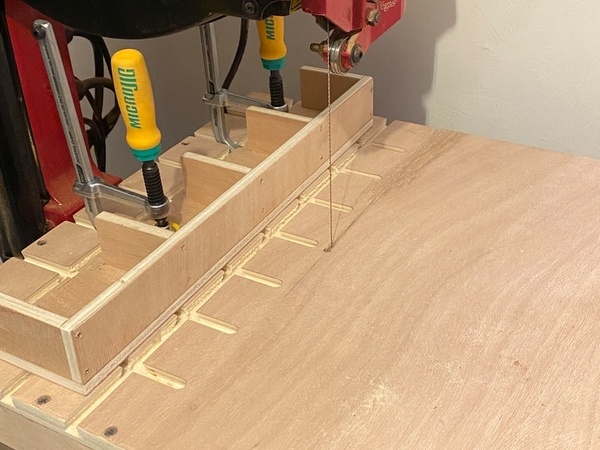

1 guide parallèle pour la SAR,

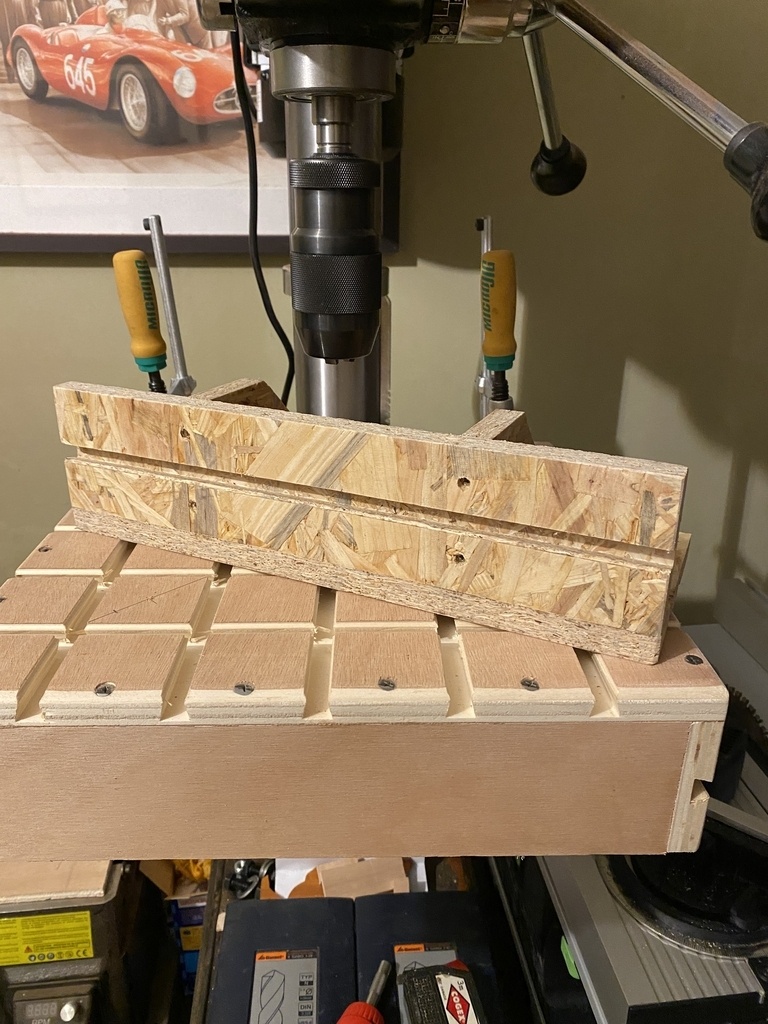

2 supports droits,

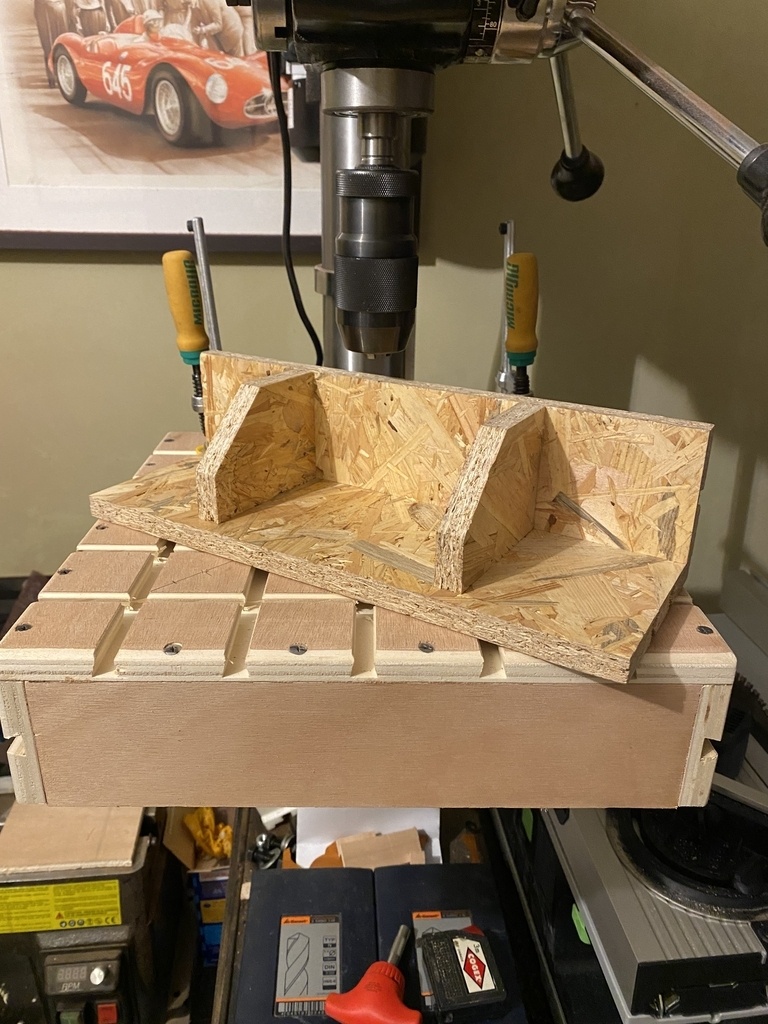

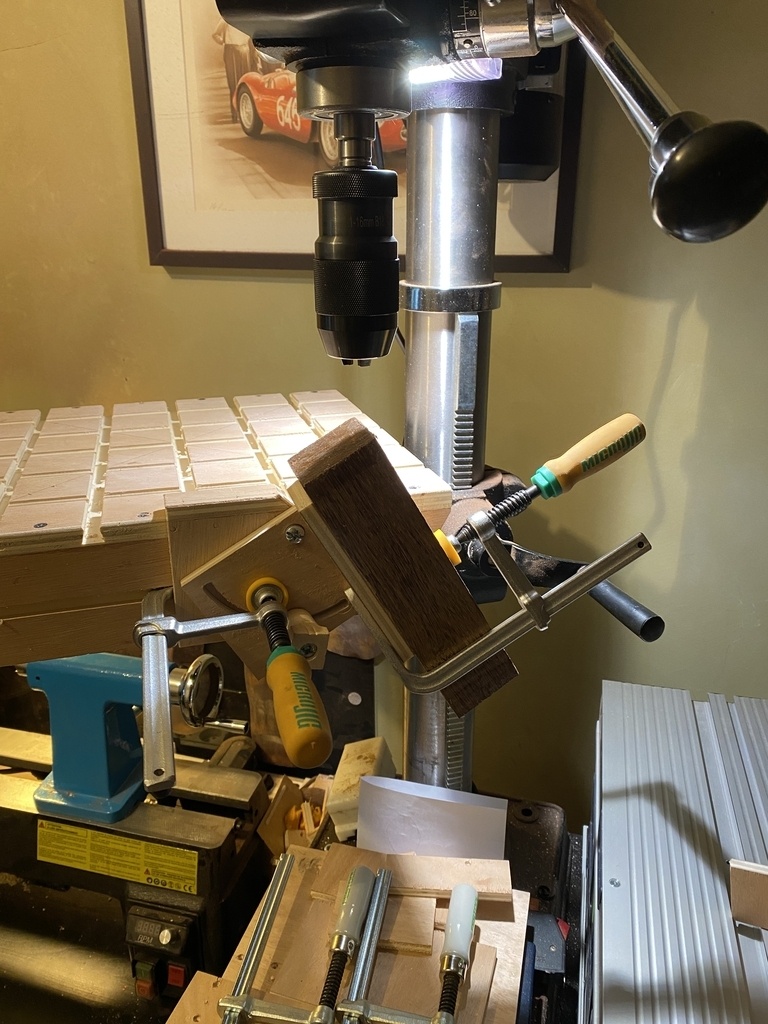

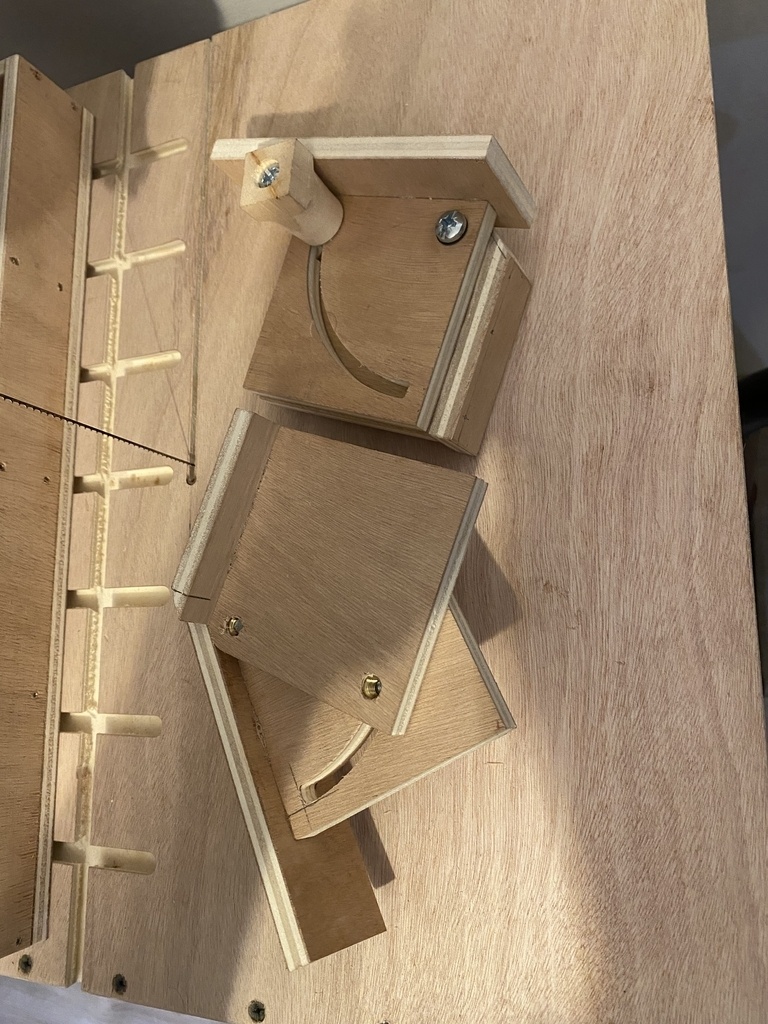

2 supports à angles réglables,

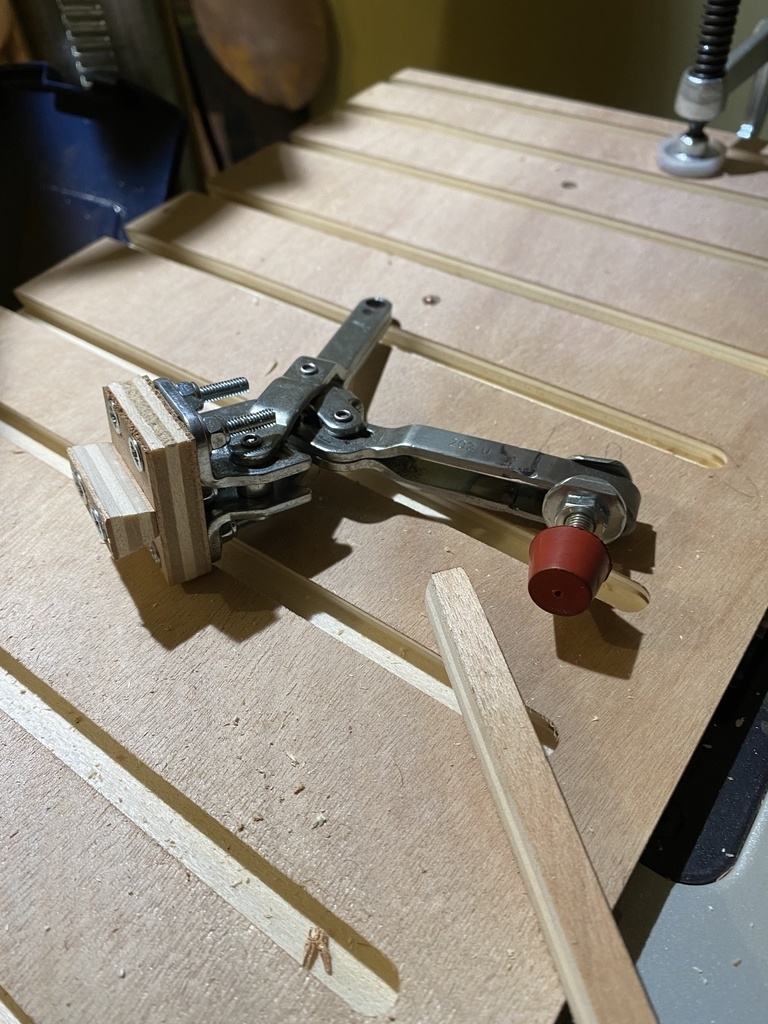

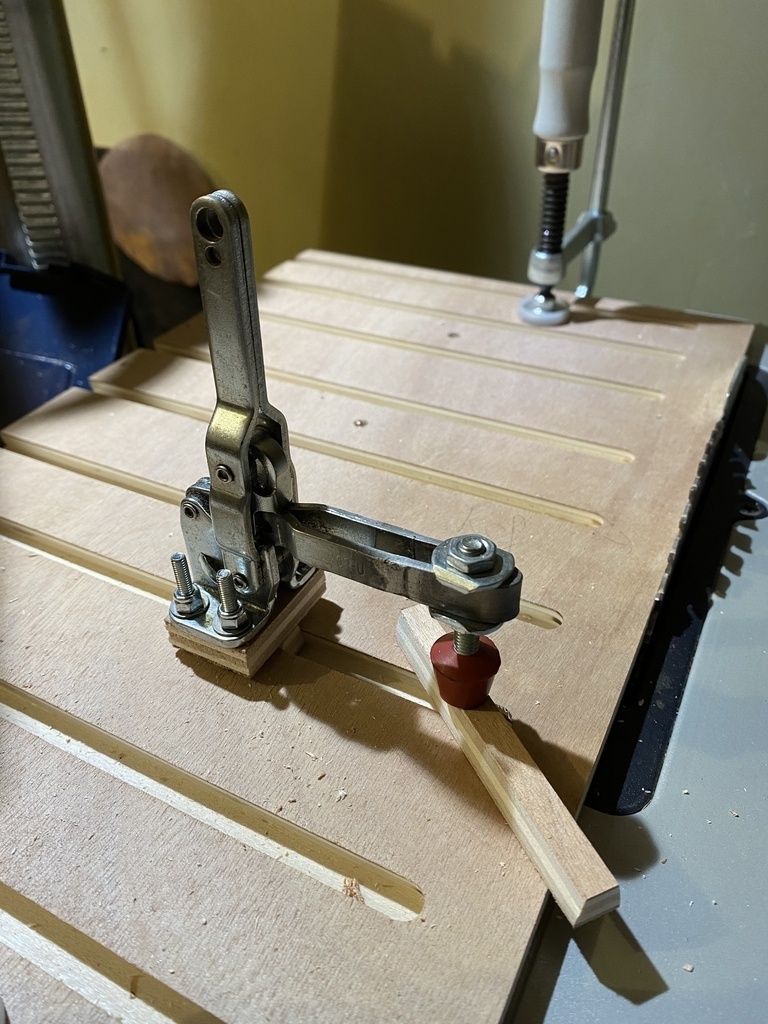

2 sauterelles.

Tous les gabarits s’utilisent sur l’ensemble des 3 semelles grâce aux rainures à queue d’aronde et des serre-joints adaptés

Réalisés en contre-plaqué et OSB.

Bonne fin de week-end
