Voilà un moment déjà que j'avais envie de changer trois cadres photos qui ornaient mon salon.
…Cadres en aluminium… tout est dit !
De nouveaux cadres en bois DIY (bien sûr) se sont donc naturellement imposés.
J'étais tout d'abords parti sur un traditionnel assemblage en coupe d'onglets (toujours très classe) mais comment dire… trop simple !
J'ai donc cherché quelque chose de plus original et j'ai pas trouvé grand chose pour m'inspirer en fait!
Idée !!
J'avais déjà en tête de faire, à l'occasion, un meuble ou une déco avec des pièces en puzzles alors pourquoi pas pour un cadre !
Heureux possesseur d'une commande numérique depuis quelque mois je décide donc de mettre "Shirley" (c'est son petit nom) à contribution pour ce projet.
Un exercice complet en perspective.
Modélisation sur Fusion 360 et usinage à la CN, rien de mieux pour se faire la main.

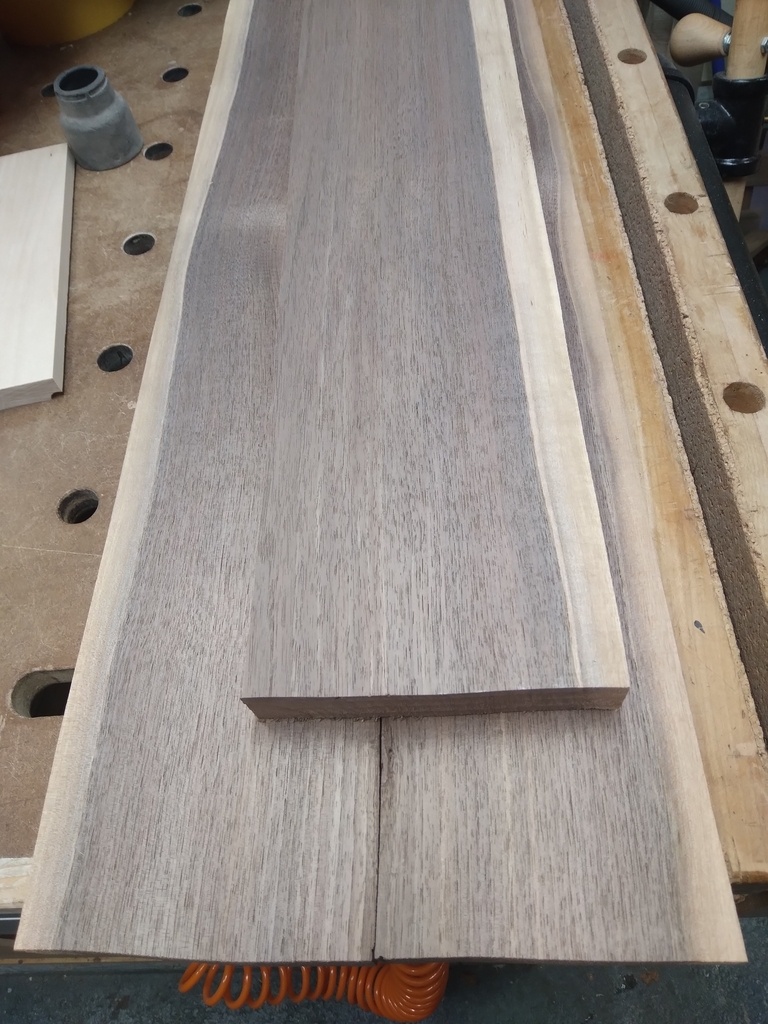

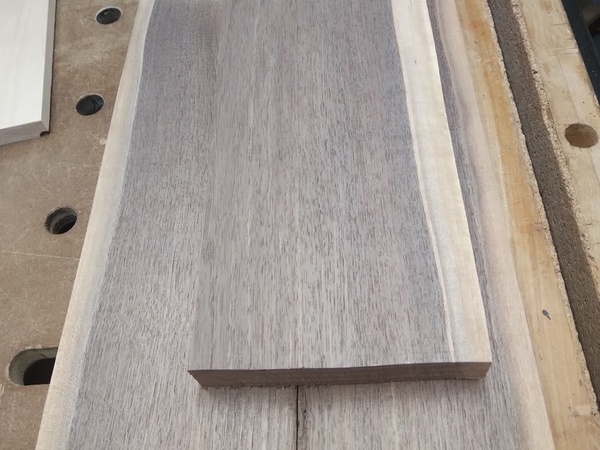

Erable et noyer noir pour un beau contraste.

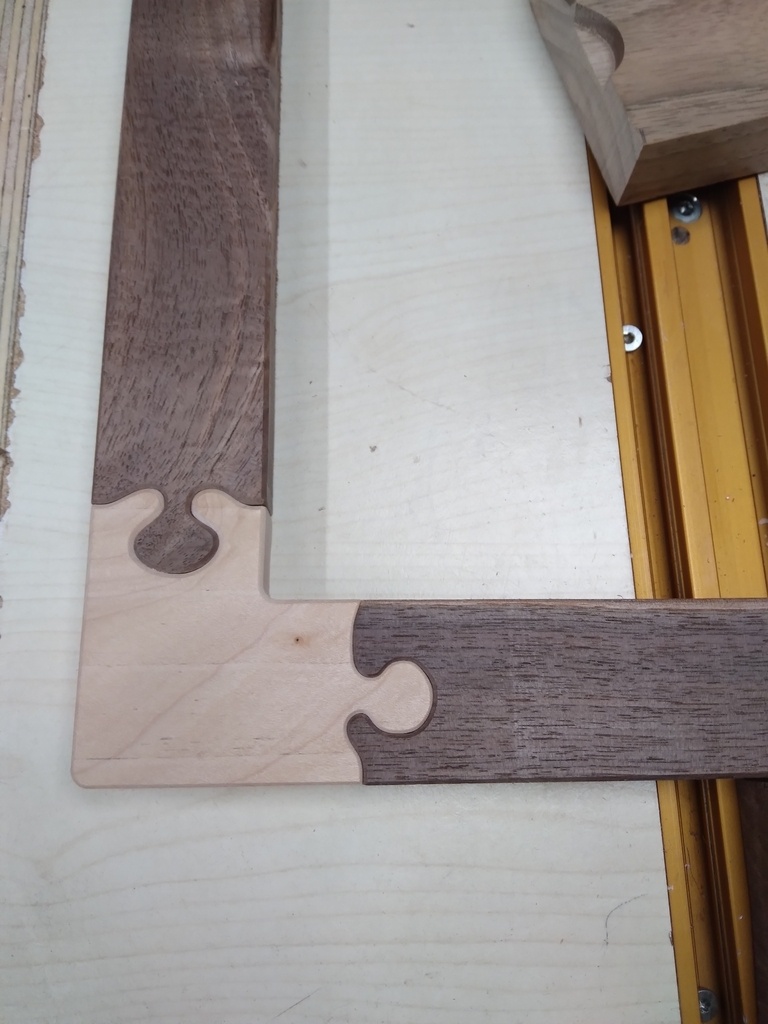

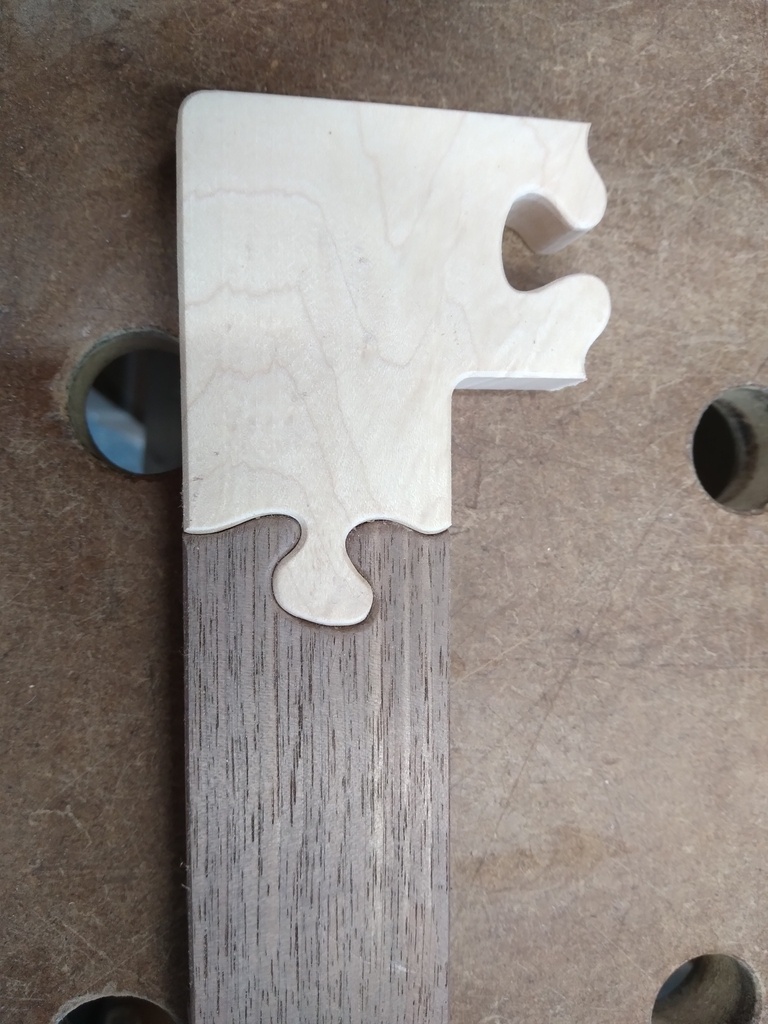

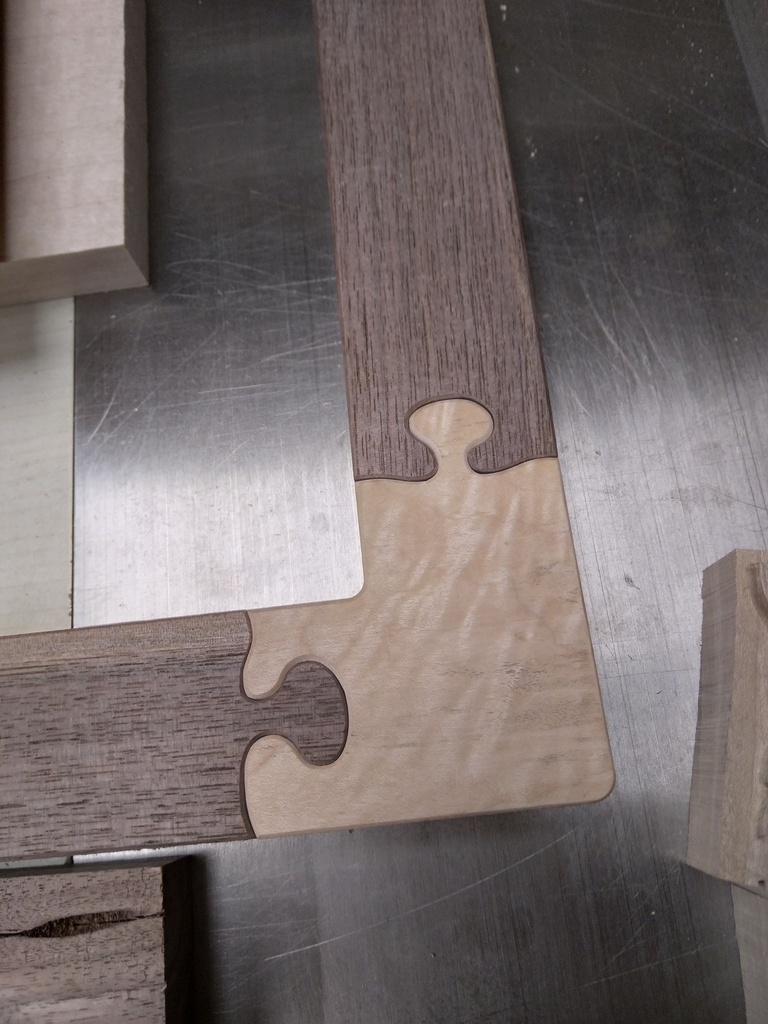

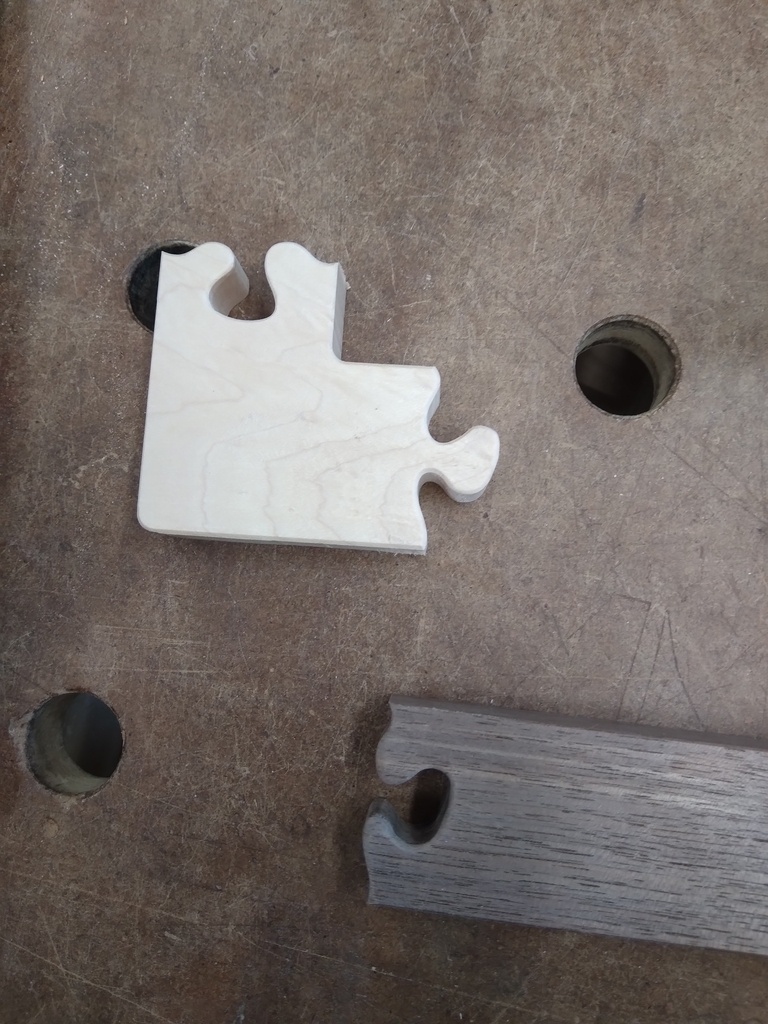

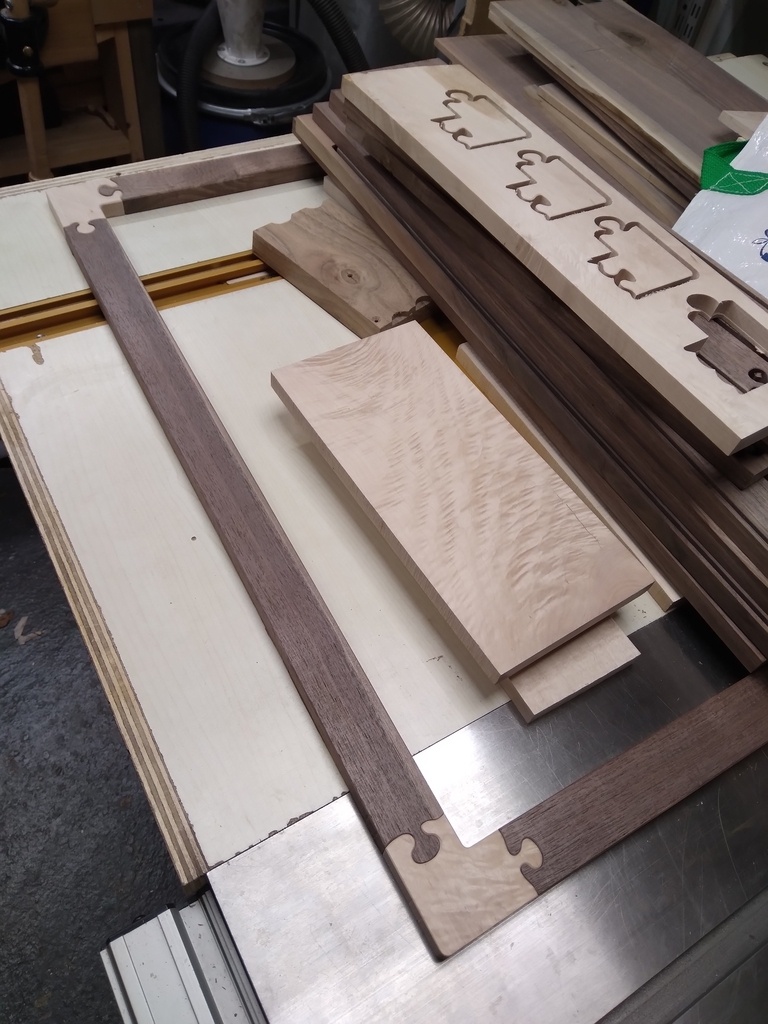

les pièces se sont tout de même assemblées avec un peu de difficulté lors des premiers essais. Je m'attendais à ce qu'avec la CNC ça se monte nickel mais j'ai pu constater que les profils une fois emboités ne plaquaient pas partout.
Je ne sais pas si ça vient du bois en lui même, de la précision de la machine, de la méthodologie de l'usinage (conversion des fichiers en DXF peut-être
) ou un peu de tous ça…?
Les avis des utilisateurs de CN sont les bienvenus !
Bon c'était pas non plus dégueulasse mais en collant son nez dessus on pouvait quand même voir un joint que je qualifierais de plutôt disgracieux .. et pour ceux qui me connaissent : les joints quand ça plaque pas ça m'énerve !!
Un vieil adage d'un ancien collègue disait "si déjà ça va se voir autant que ça se voit"
Faut toujours écouter les anciens.

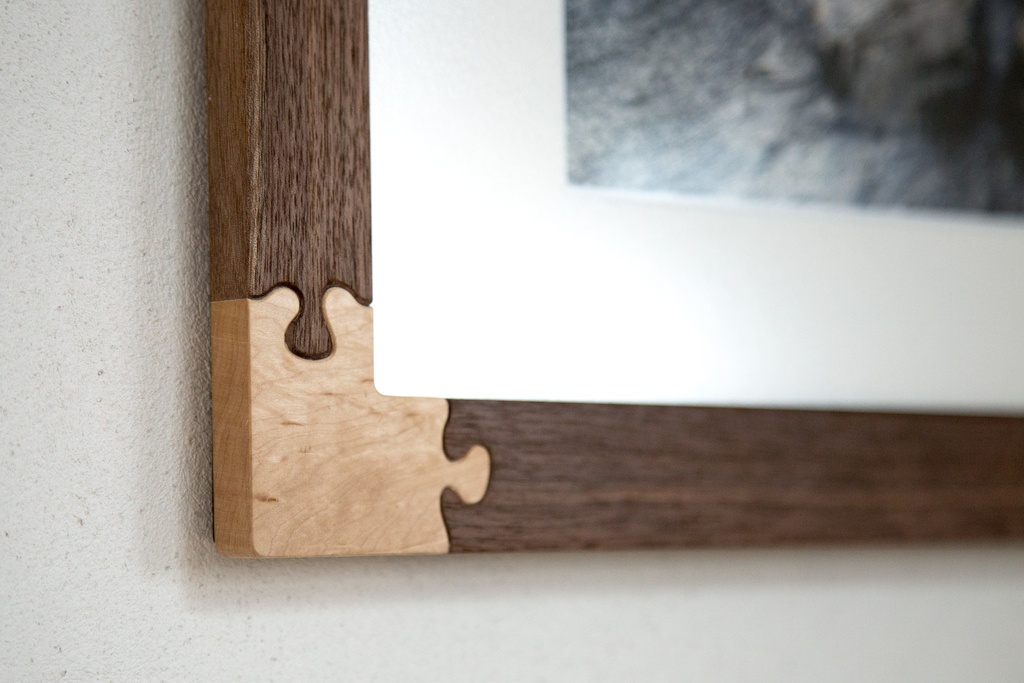

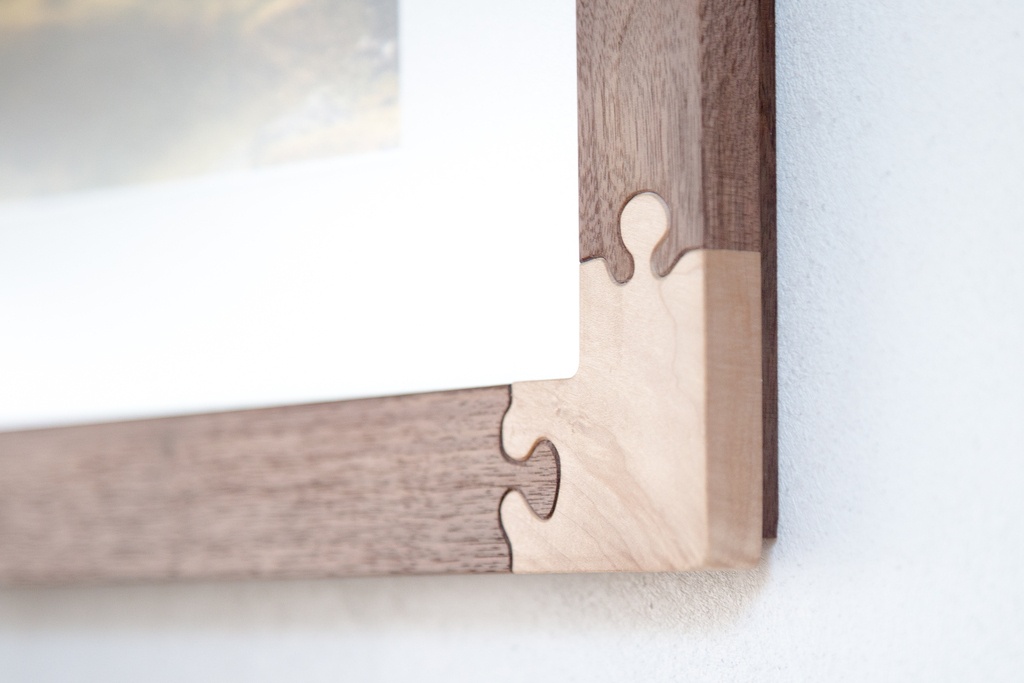

En plus du contraste des bois un chanfrein judicieusement, que dis-je, SAVAMMENT placé sur les pièces marque une séparation franche et bien visible entre les éléments et masque efficacement les jours dans les assemblages.
C'est un peu de la triche quand même mais je m'en remettrais !

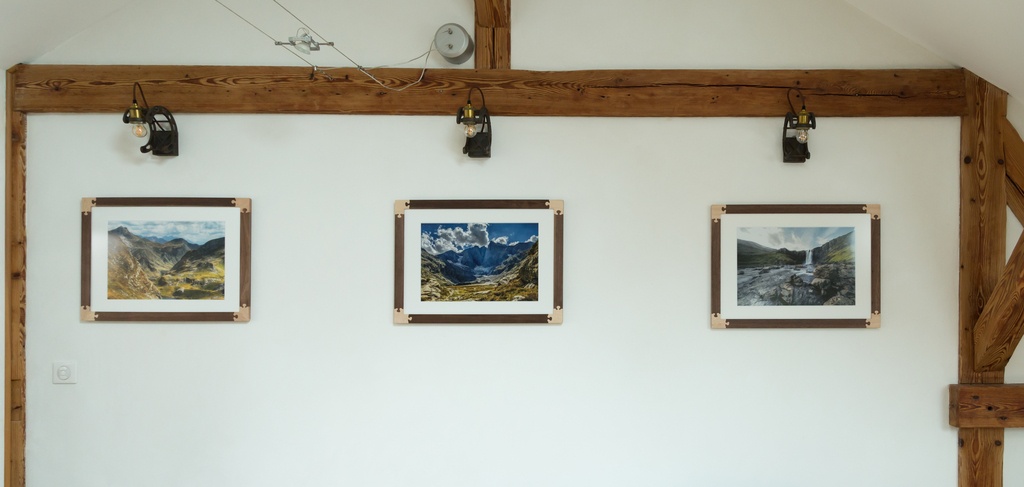

maintenant que ça c'est fait va falloir que je m'attaque aux appliques moches (qui éclairaient les cadres) que j'avais posé provisoirement… y a dix ans…
Mais ça c'est un autre post.

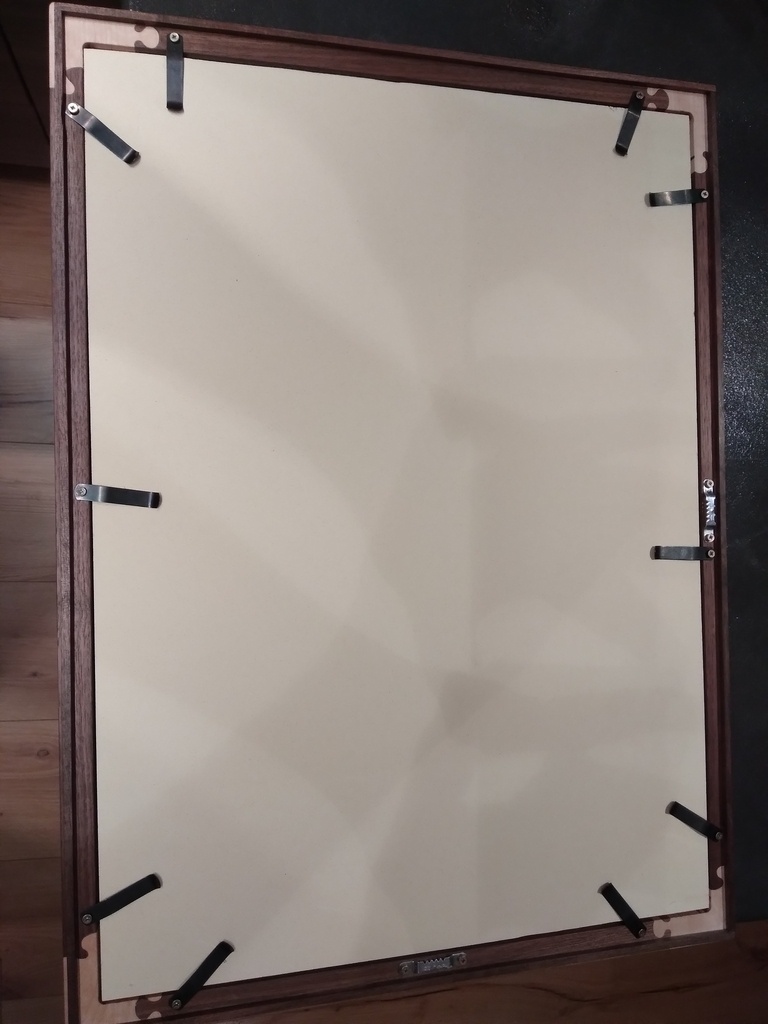

Une fois le cadre assemblé, usinage d'une feuillure pour mettre en place une couche de verre anti reflet, une couche de passe partout, une couche de photos, une couche de polyjesaisplusquoi (acheté en GSB pour le fond), un peu de quincaillerie et un contour en noyer collé sur le pourtour du cadre
(Il fallait que je rattrape en épaisseur pour pas que les attaches ne se voient de coté).

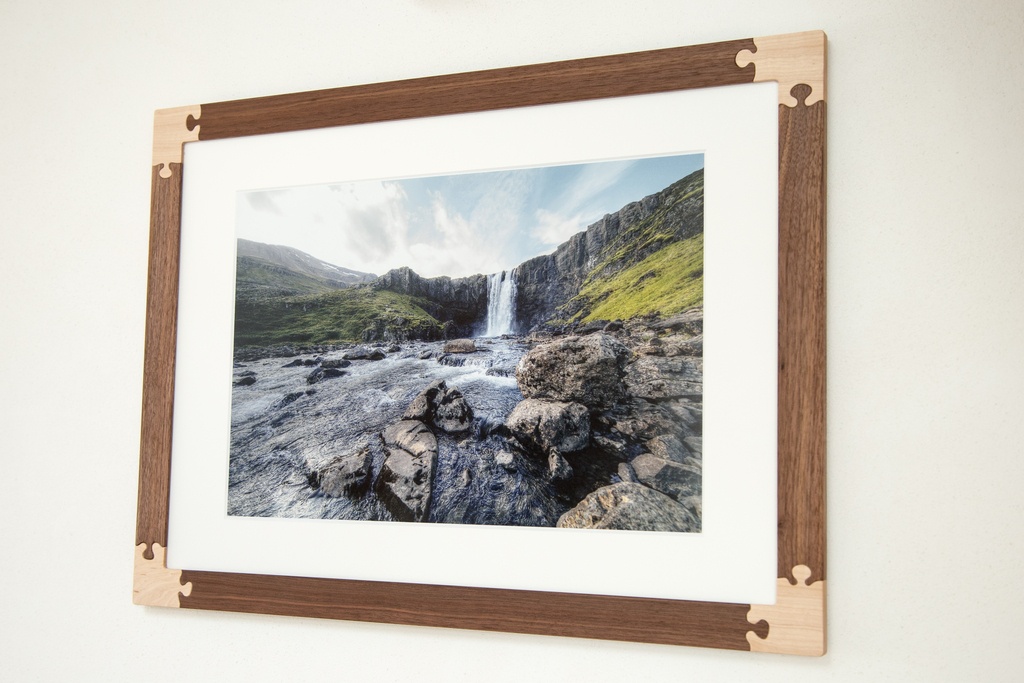

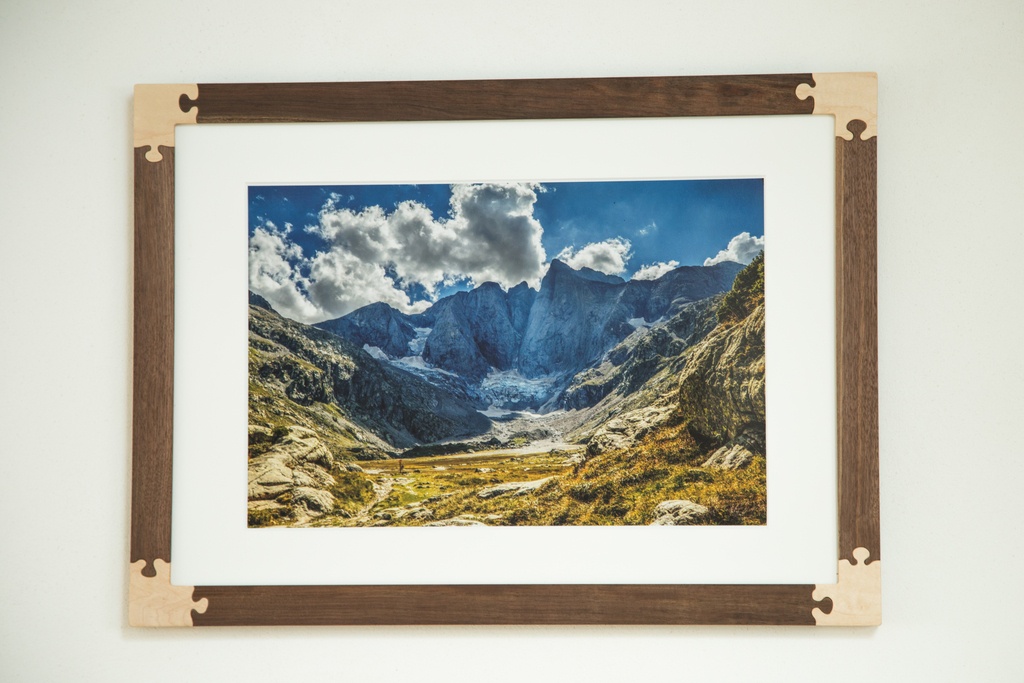

Regardez si c'est pas beau ça !!
Le noyer noir, j'ai presque envie de croquer dedans à chaque fois
