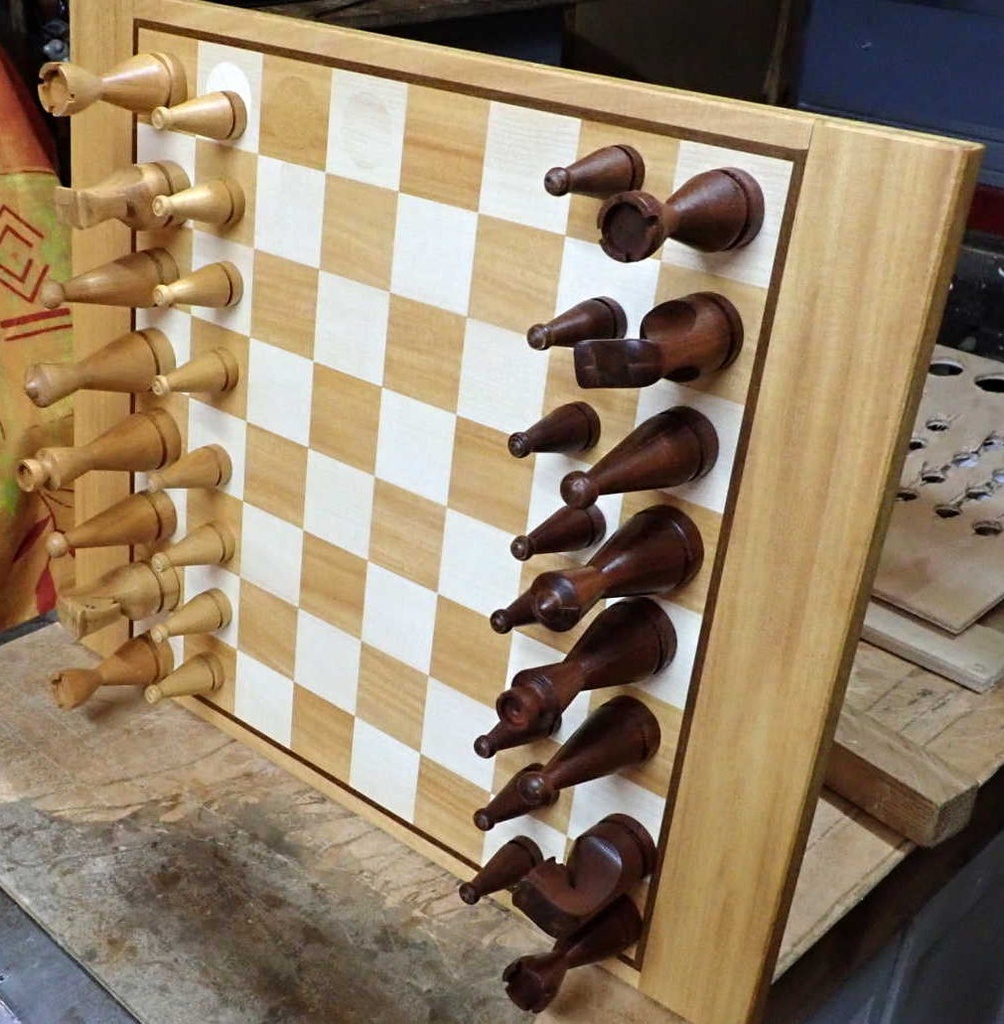

Jeu d'échecs magnétique en bois massif - Plateau et pièces par Jean34 sur L'Air du Bois

Bonjour

Ma petite-fille a souhaité un jeu d'échecs, en bois, magnétique. Je ne sais pas comment sont faits ceux du commerce (placage sur feuille d'acier ?)
Voici la méthode que j'ai choisie.

Pour le plateau, un assemblage traditionnel.

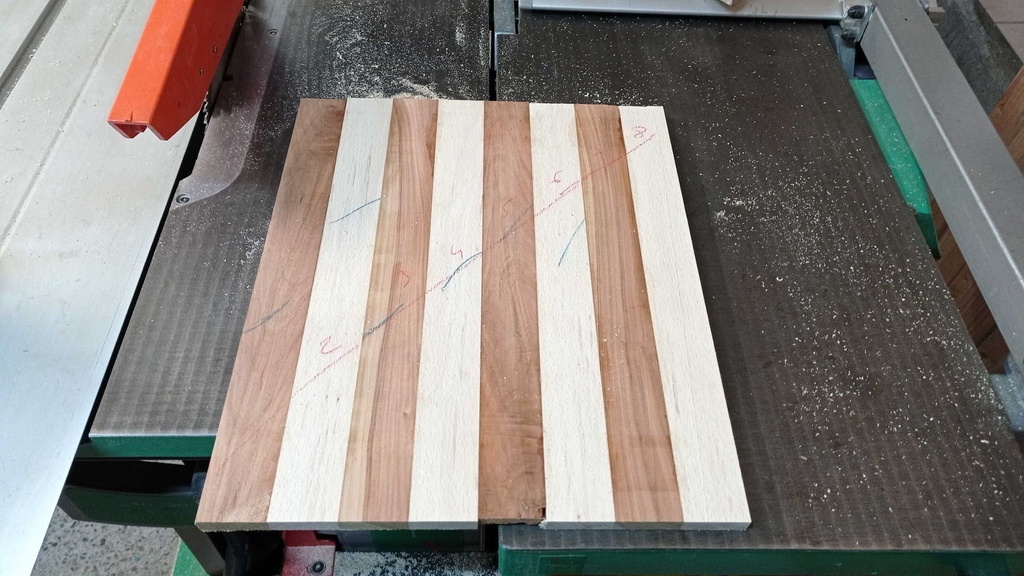

Corroyage de 4 bandes claires et 4 foncées. Collage à plat joint ou rainure et languette.

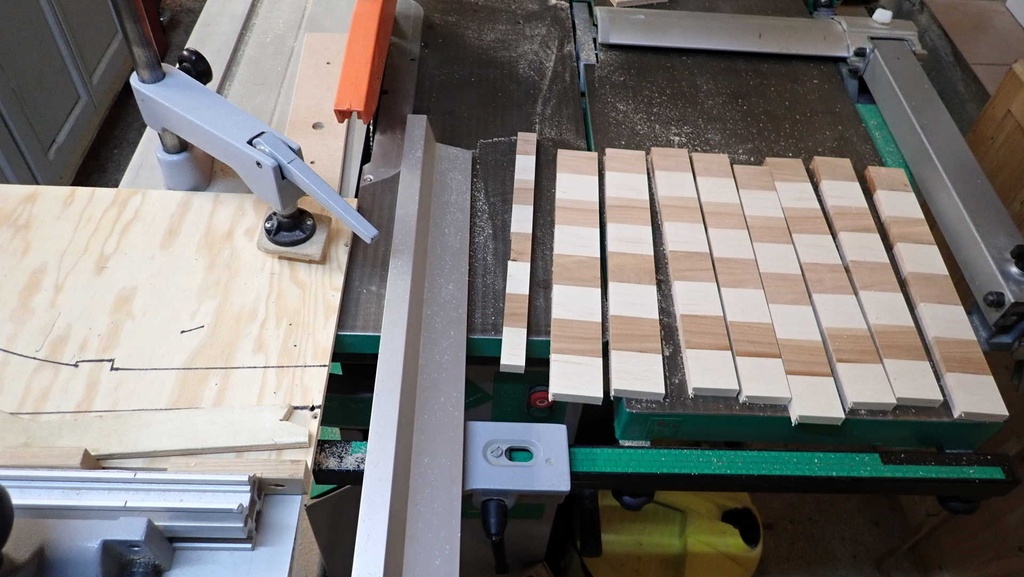

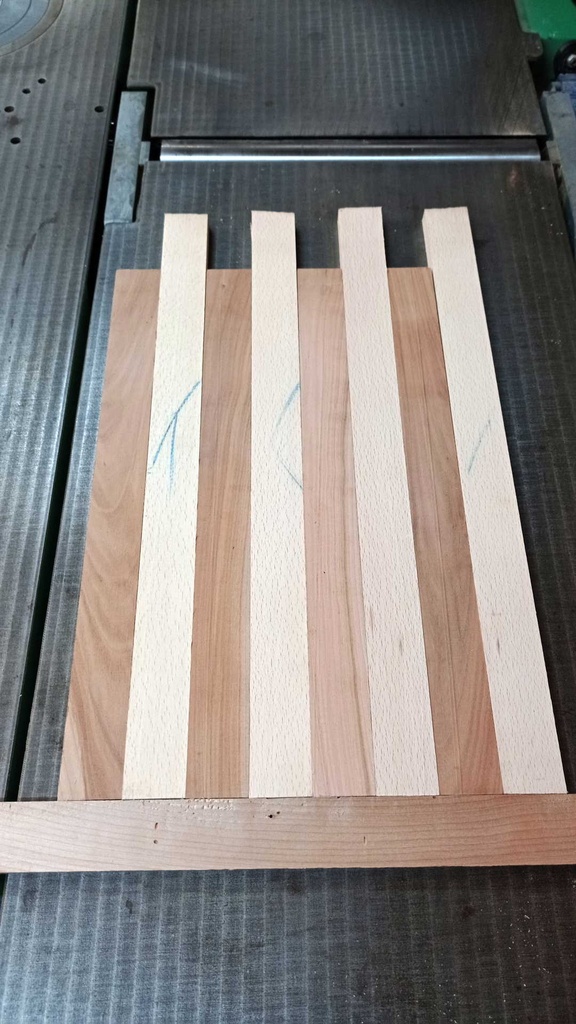

Le plateau obtenu est découpé en bandes.

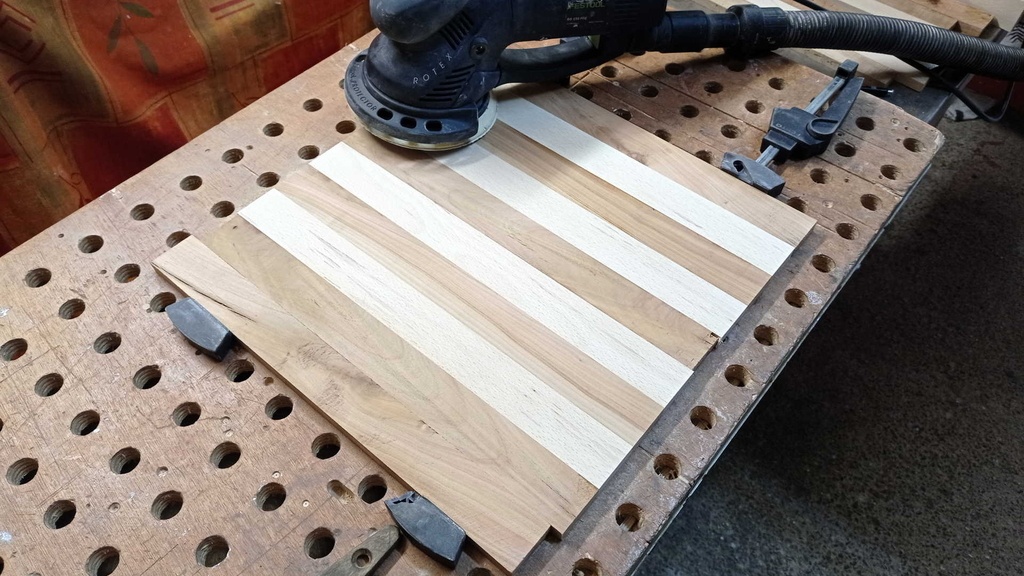

Une bande sur 2 est retournée à 180° pour mettre les cases noires en face des blanches.

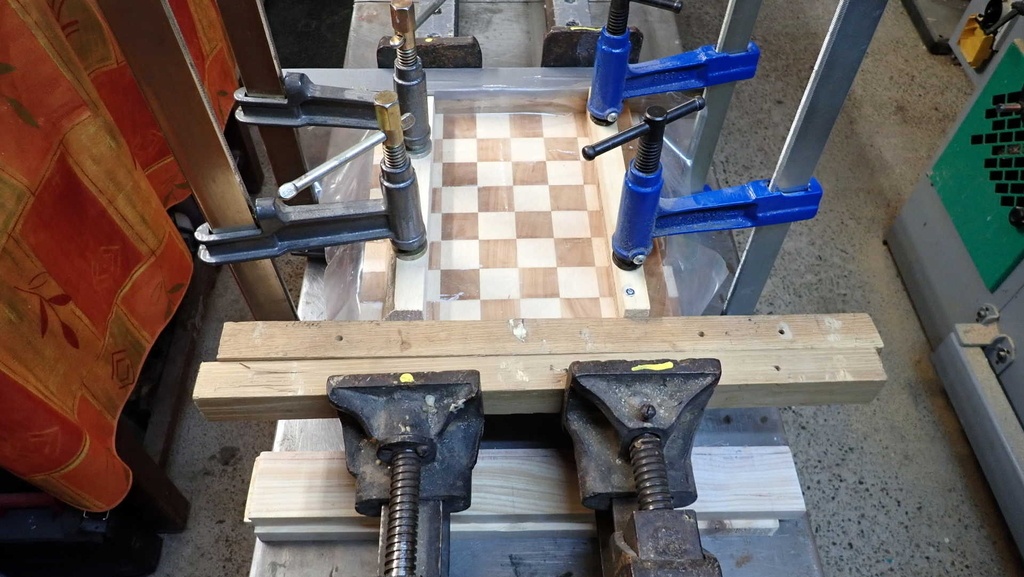

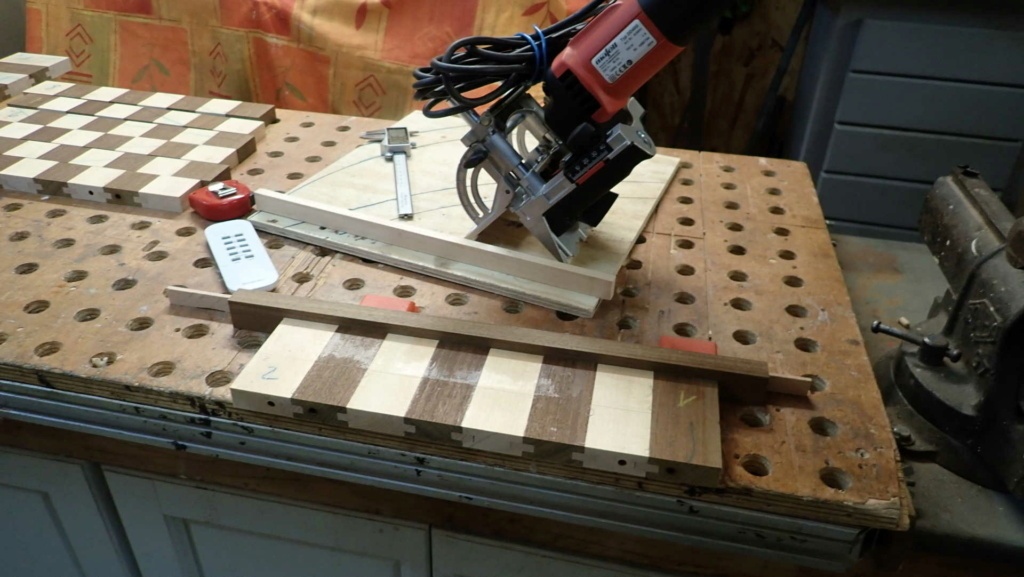

Assemblage à tourillons

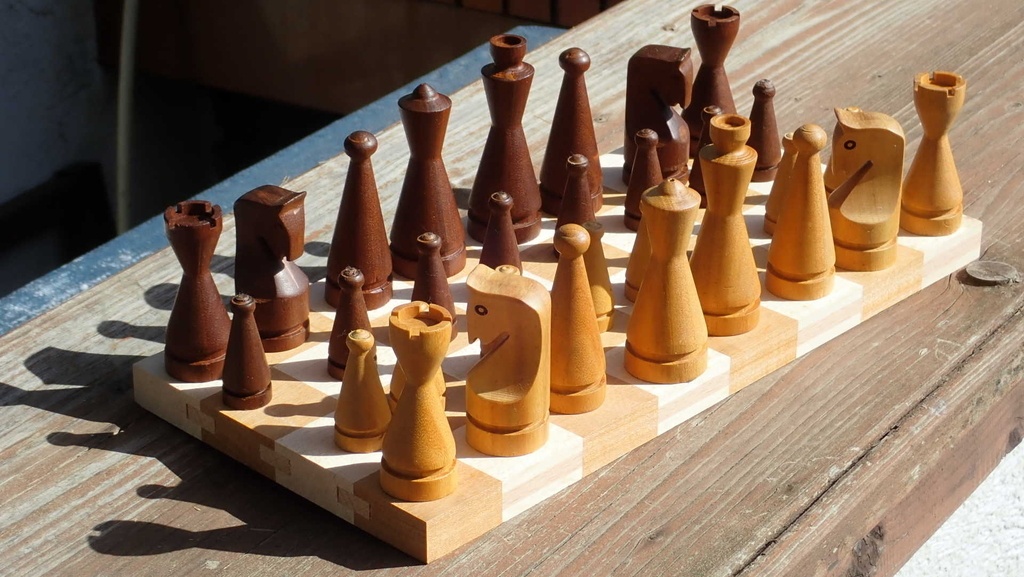

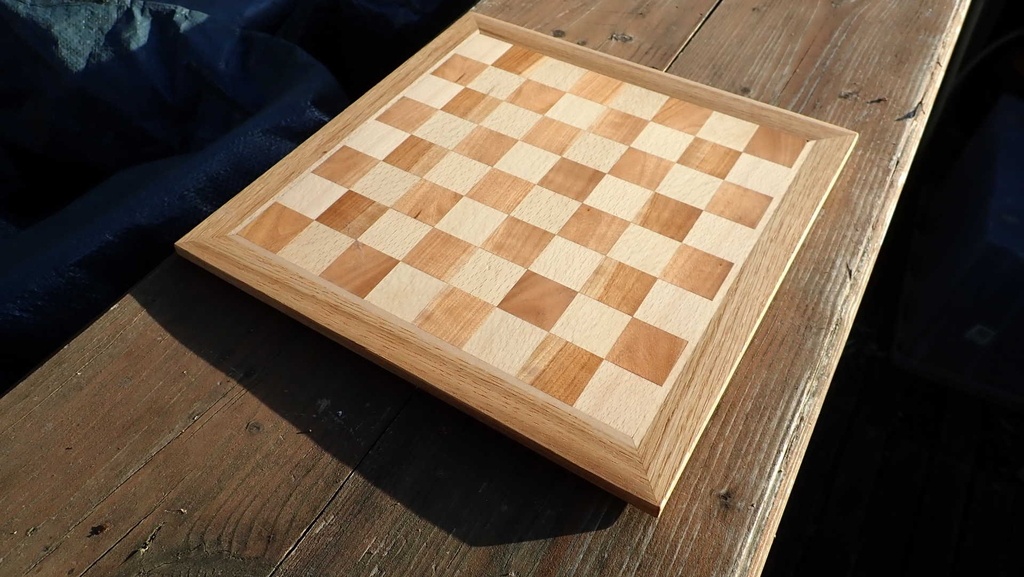

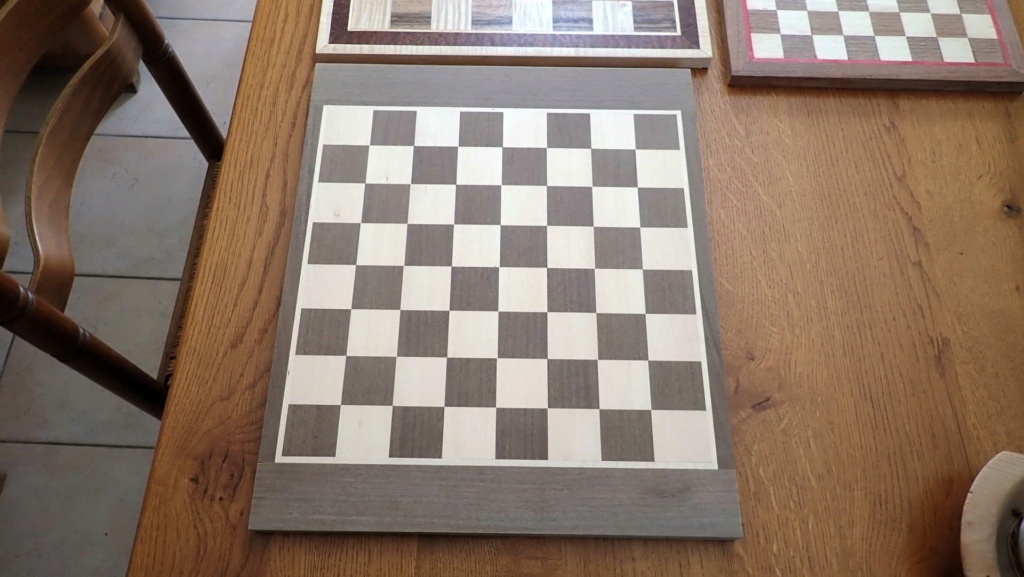

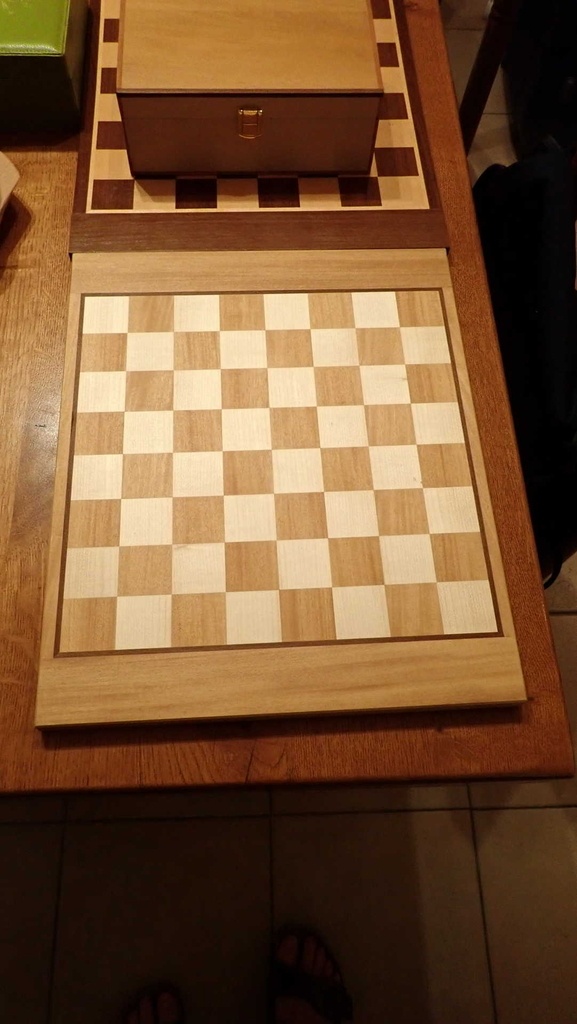

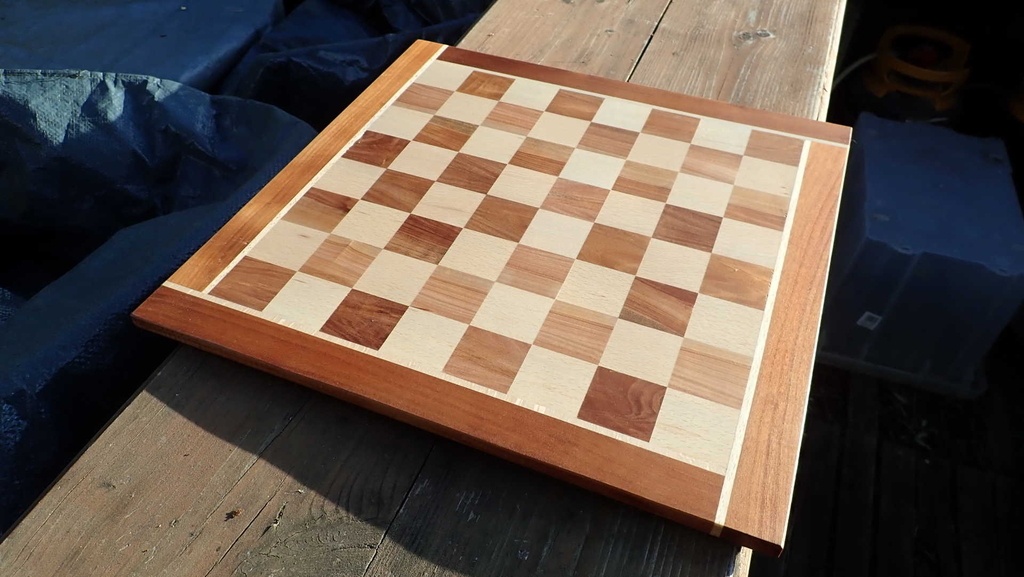

Des alèses sont collées autour. Plateau en chêne-hêtre ; garapa-tilleul ; ipé-tilleul ; garapa-érable filets ipé.

Usinage des pièces à la CNC

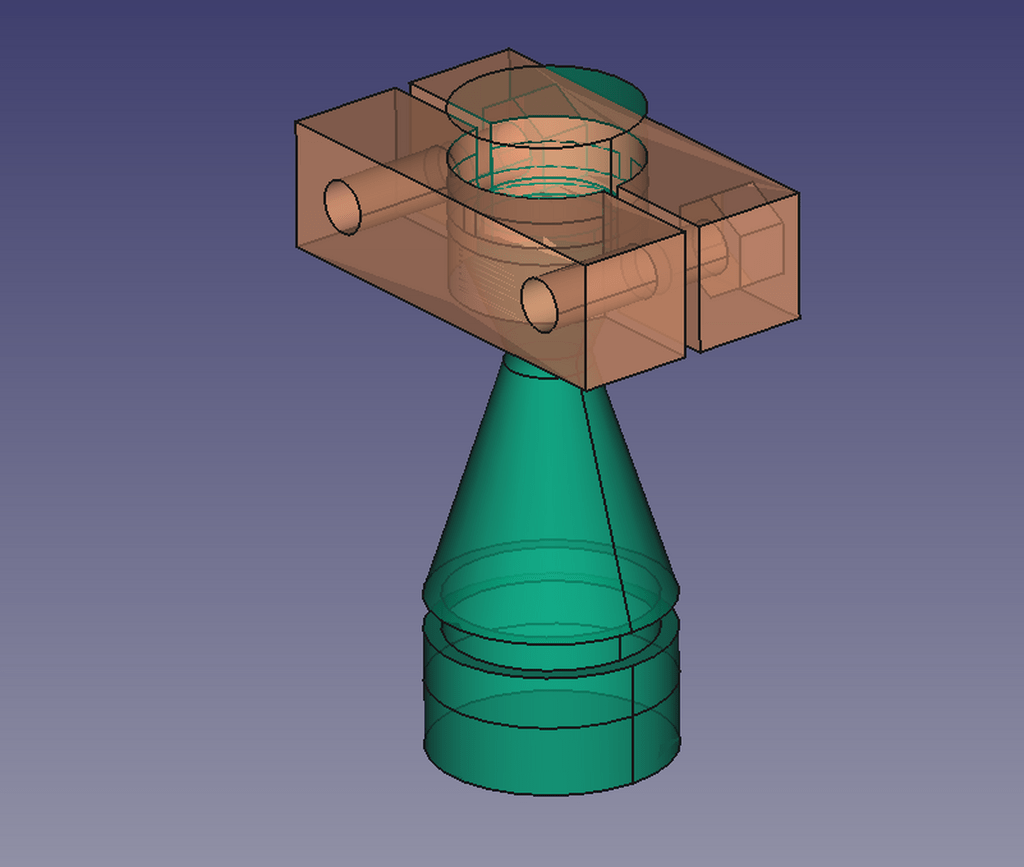

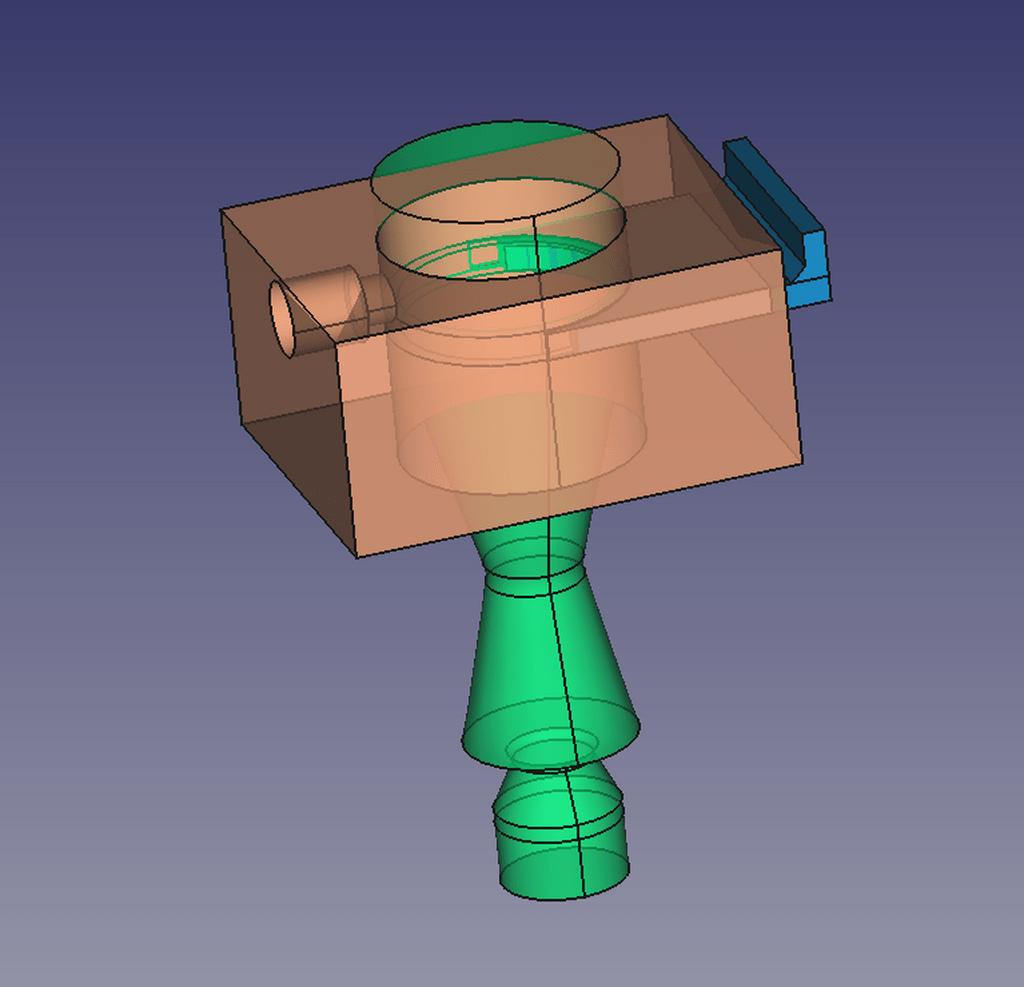

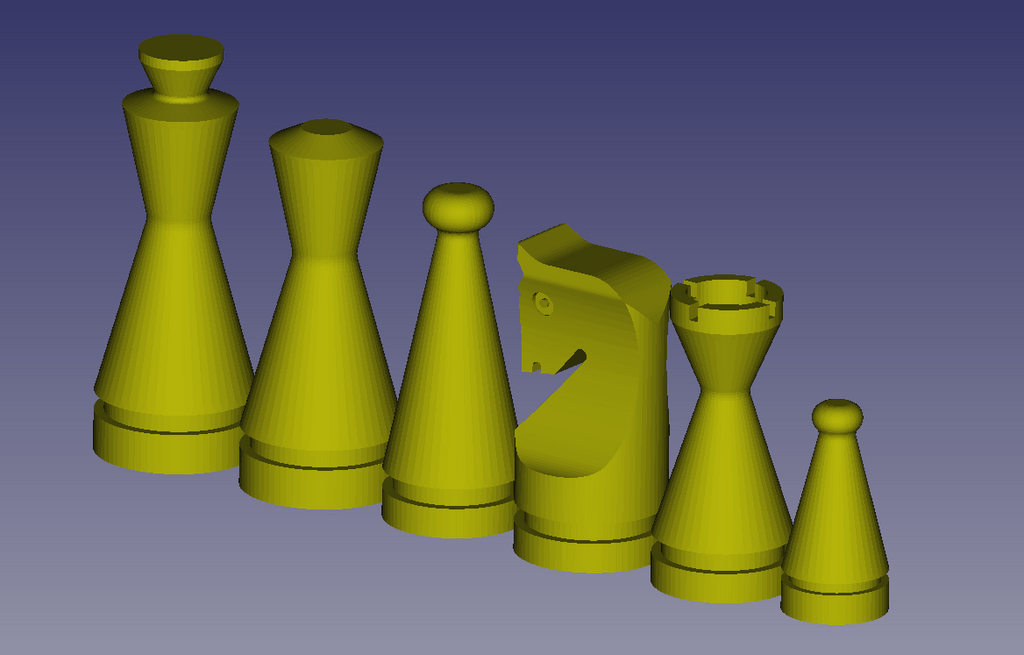

Modélisation dans Freecad.

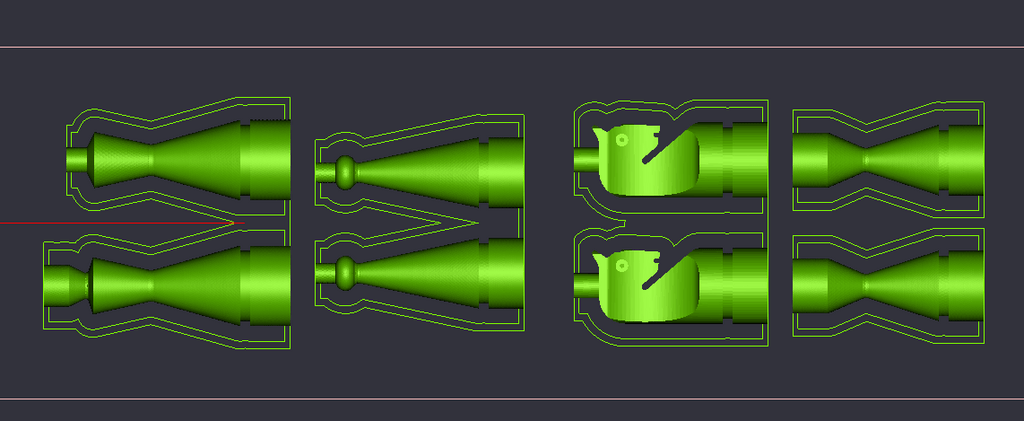

Préparation de l'usinage 3D dans Cambam.

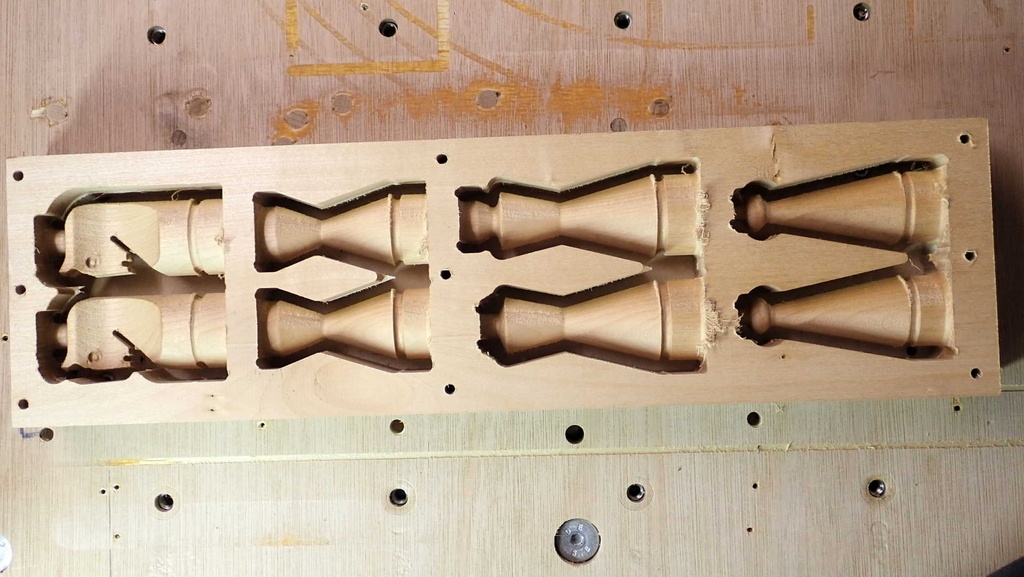

Usinage par retournement

Une fois les pièces détachées à la scie à format, restait à terminer les extrémités et usiner l'alésage pour acceullir les aimants.

Après quelques essais au tour, un gabarit s'est révélé beaucoup plus simple et efficace à mettre en oeuvre à la CNC. Tout en épargnant de la sciure au banc du tour à métaux.

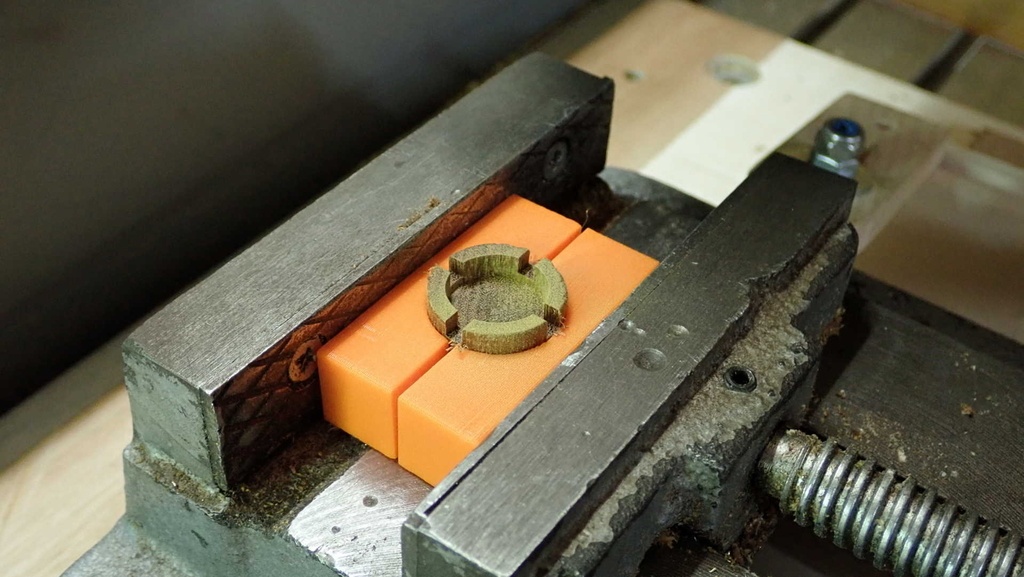

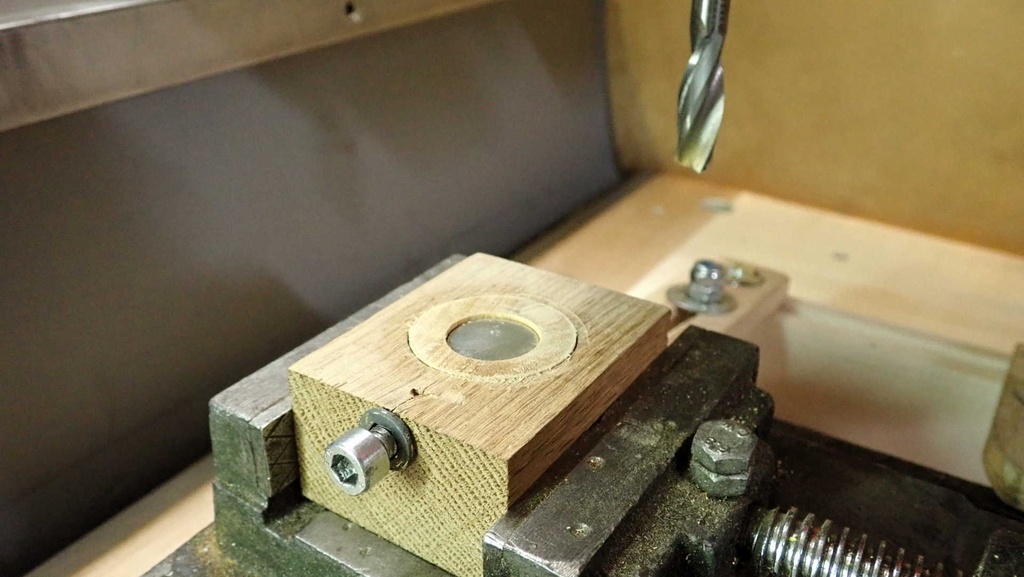

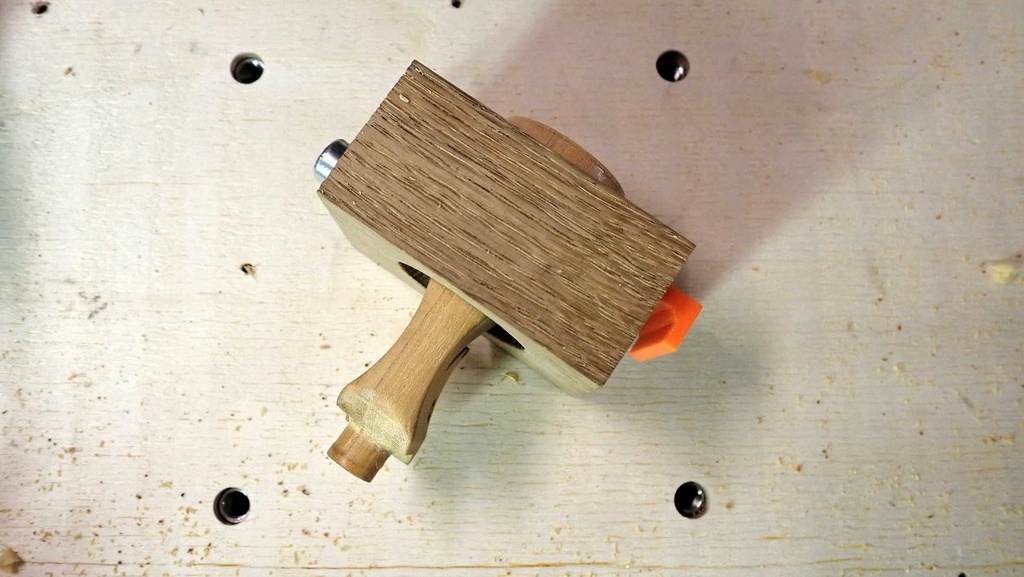

Le principe : une guillotine pour caler la hauteur entre la rainure et la base ; un insert et une vis M6 pour bloquer la pièce.

Comme les pièces n'ont pas les mêmes diamètres, il faut un gabarit pour roi-reine, un pour fous-tous, un autre pour les cavaliers et enfin, les pions.

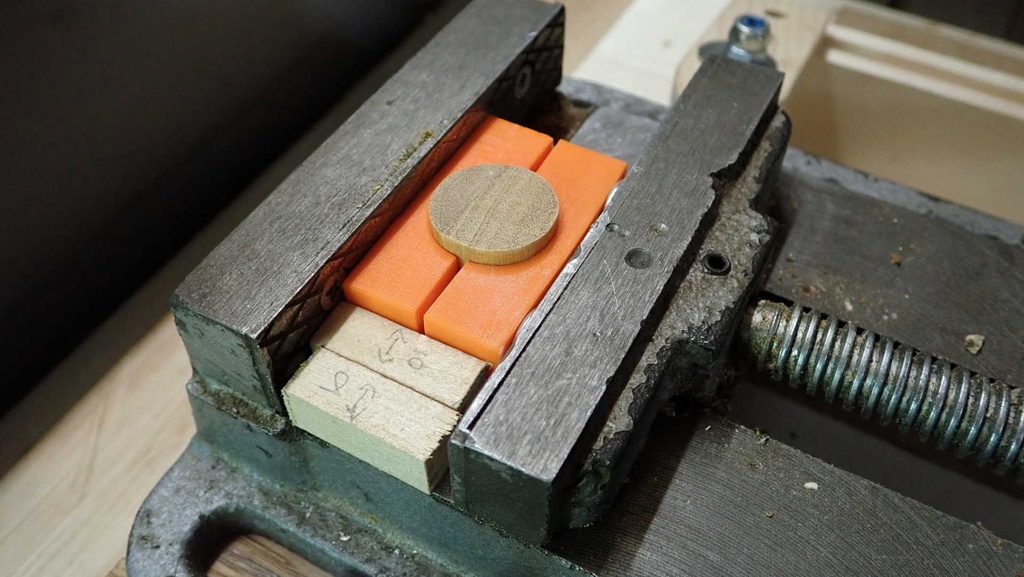

L'ajustement du diamètre du passage s'est fait sur un premier étau. Puis la lumière de la guillotine, le perçage de la vis et le lamage de l'insert.

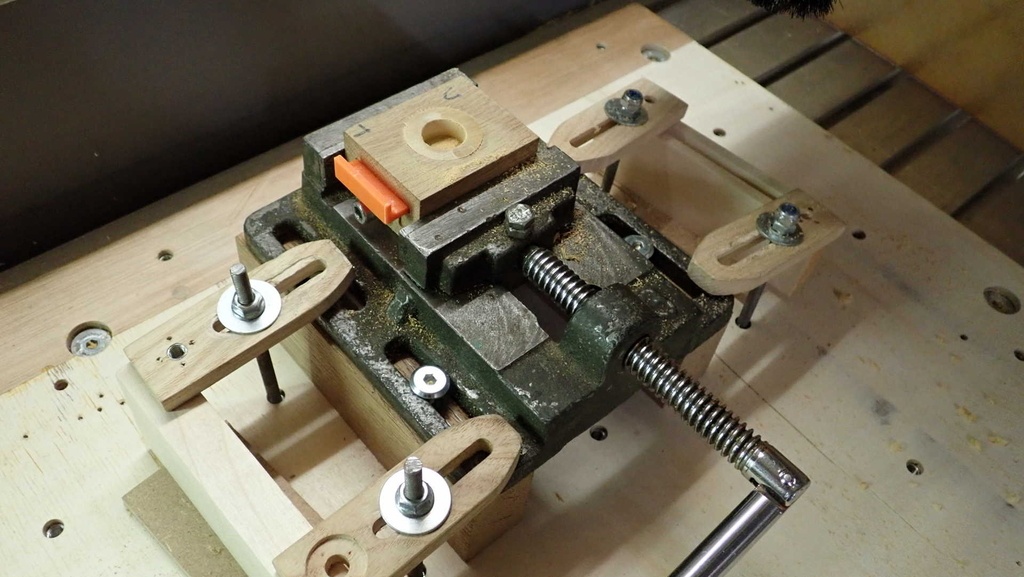

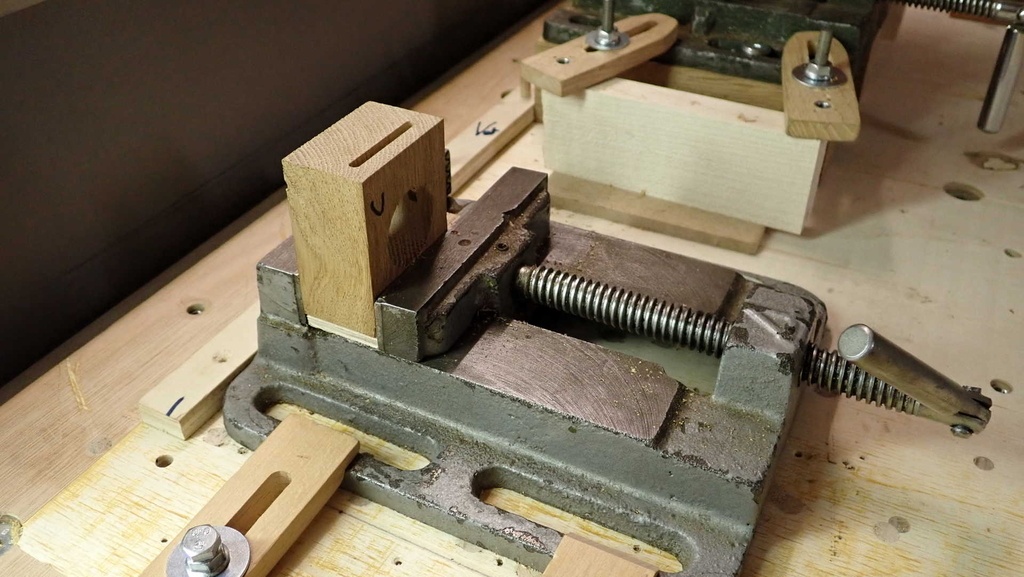

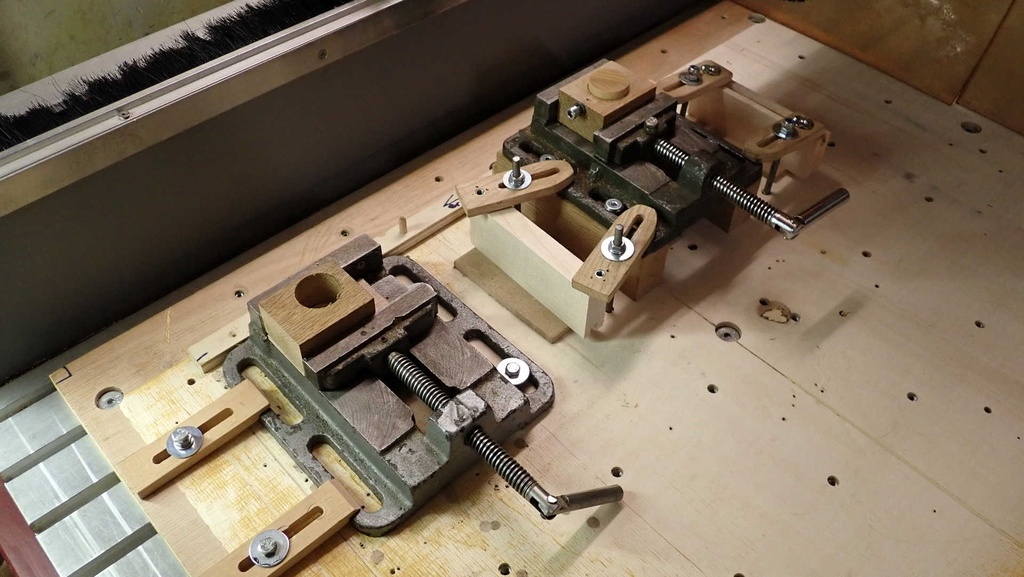

Il ne restait qu'à passer sur le 2e étau, surélevé, pour usiner la base.
En prenant 2 systèmes de référence pris sur un angle des étaux (G55 et G56), il était facile de passer de l'un à l'autre sans avoir à re pointer.

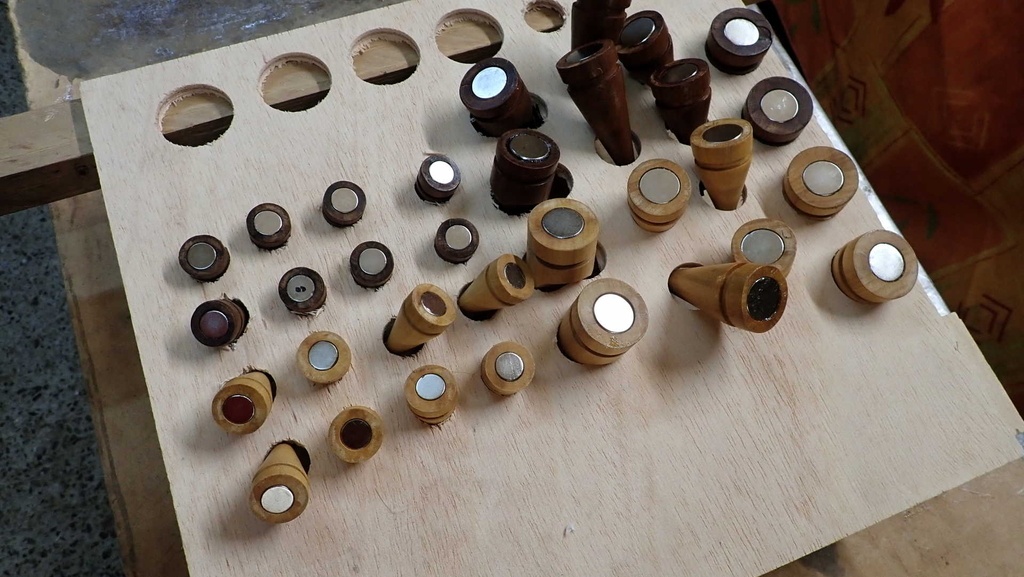

Usinage de la base d'un cavalier pour accueillir 3 aimants 18x2 mm.

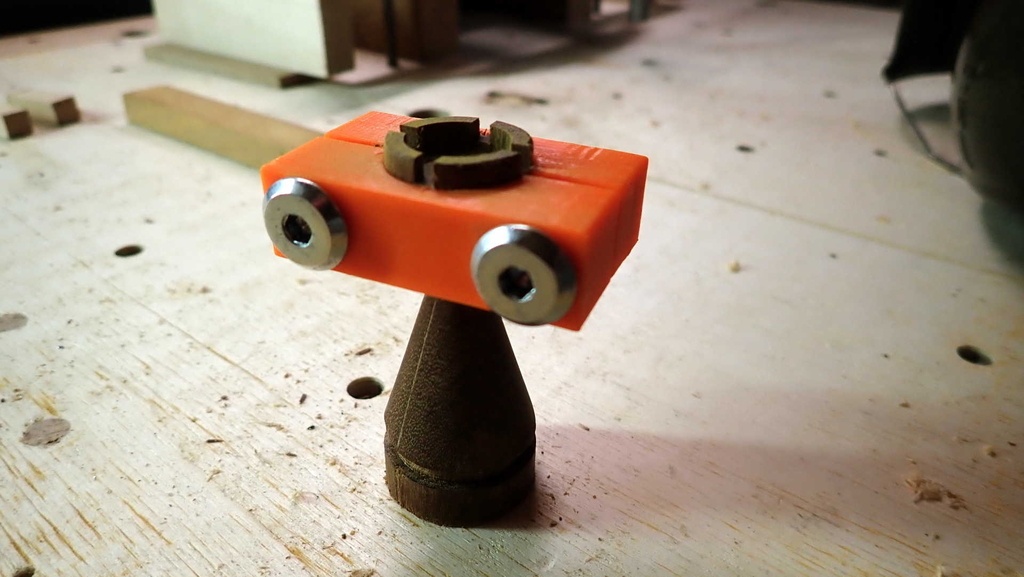

Pour le haut des tours, un système similaire mais avec collier afin de bloquer la pièce

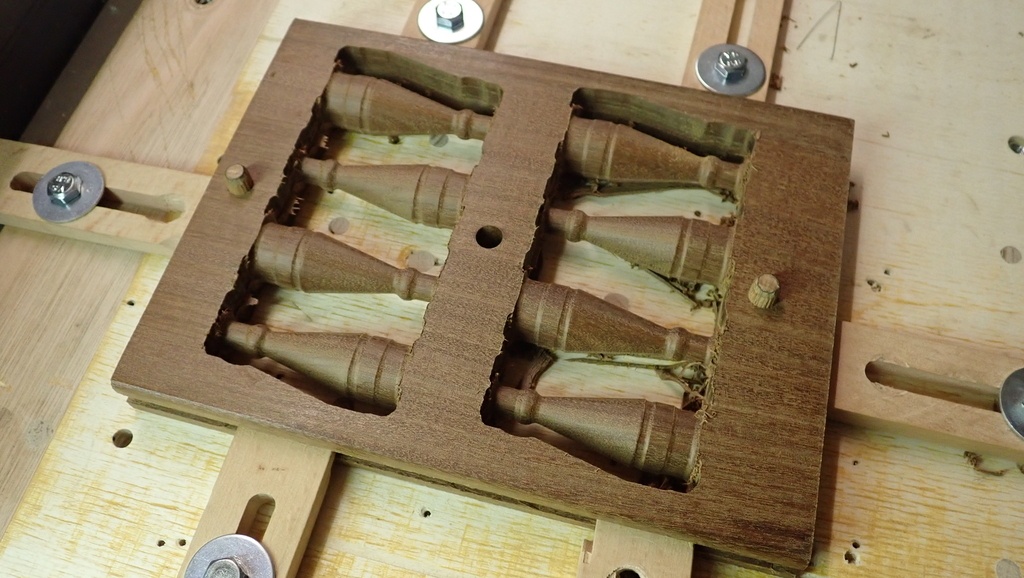

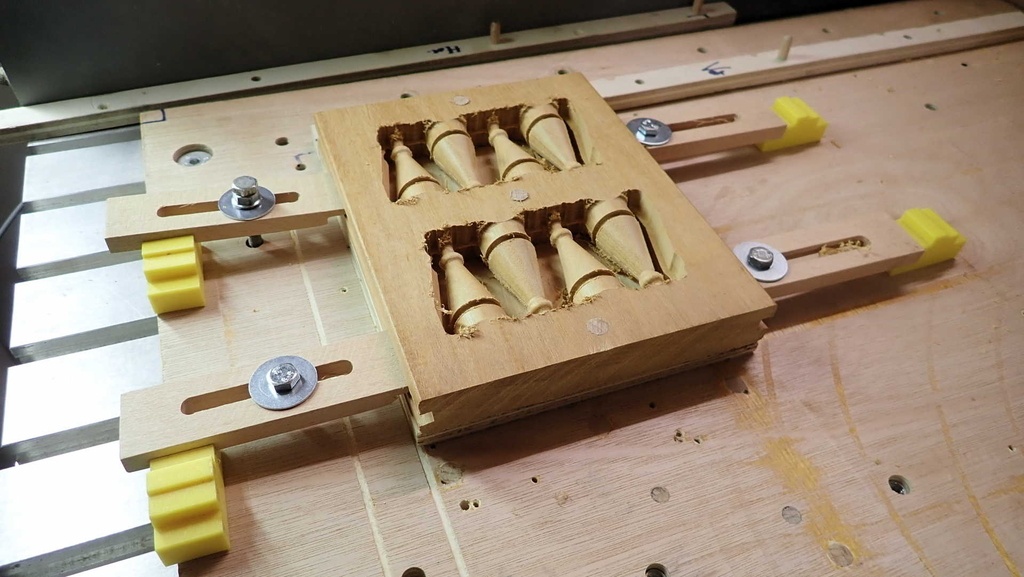

Mise en place et usinage

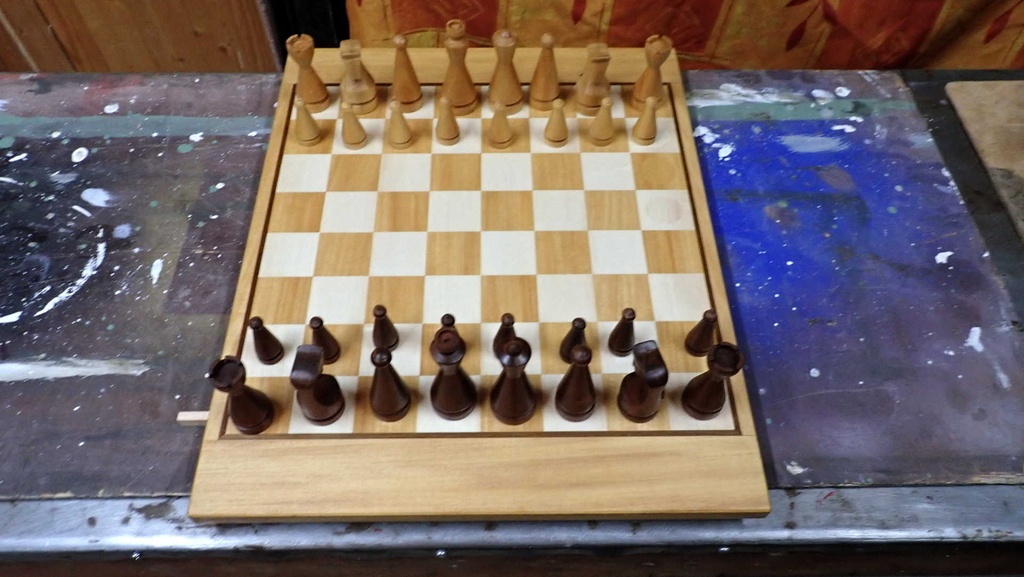

Ponçage. Fondur Preplast Blanchon. Matine gomme laque. Cire naturelle (pas encore lustrée)

"Métalliser" le plateau

Les essais ont montré qu'une rondelle en acier zingué de 27 x 2 placée à 5 mm sous le plateau faisait bien tenir des pièces équipées de 3 aimants 18 x 3 mm pour les figures et 12 x 6 mm pour les pions.
Des essais avec des rondelles d'acier étiré en 20 mm tronçonnées au tour en plusieurs épaisseurs n'apportaient rien de plus (sinon du poids).

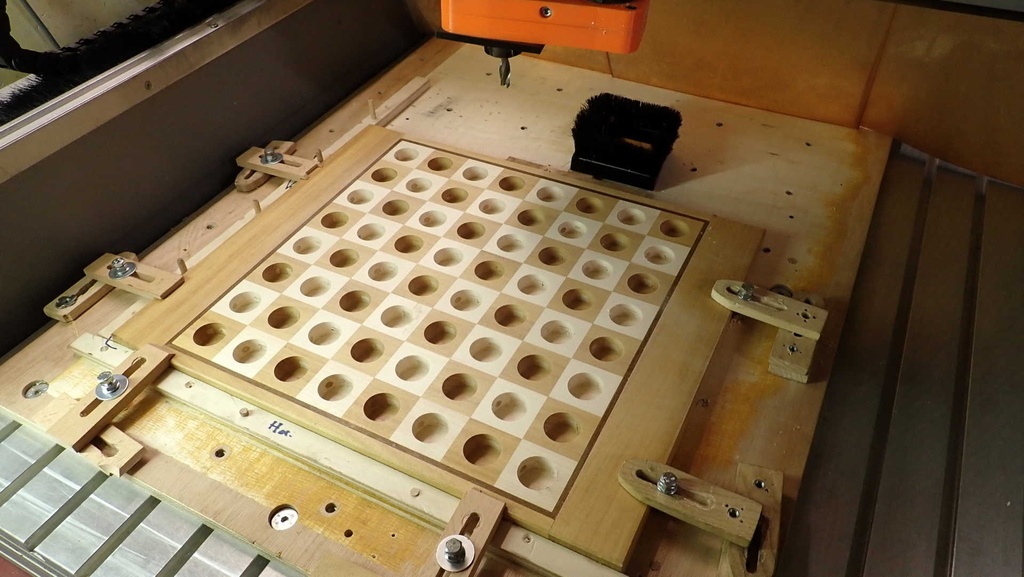

Usinage des lamages de 27 mm sur 15 mm de profondeur.

Sur le site B...n, je vois des rondelles en 27 x 2 mm par 50. Il en reste 4 en stock.
Achat de 2 paquets, retour à la maison et essai pour la tranquillité d'esprit. Ben, lesdites rondelles de 27 étaient devenues des 30 x 1,5 mm. Et pas vu plus approchant en rayon.

Bon, y'a plus qu'à réusiner les logements (avec reprise méticuleuse du zéro X, Y, Z. Mais il a fallu quand même 4 logements avant de réaliser l'incongruité de la présence de rondelles en bois dans les logements... Oubli du calage de la profondeur finale, gasp.

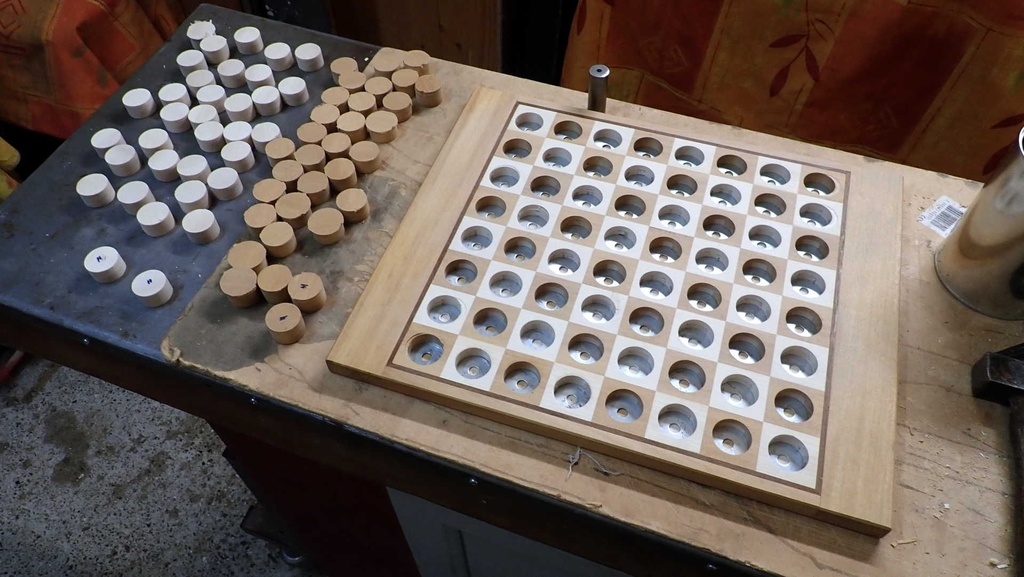

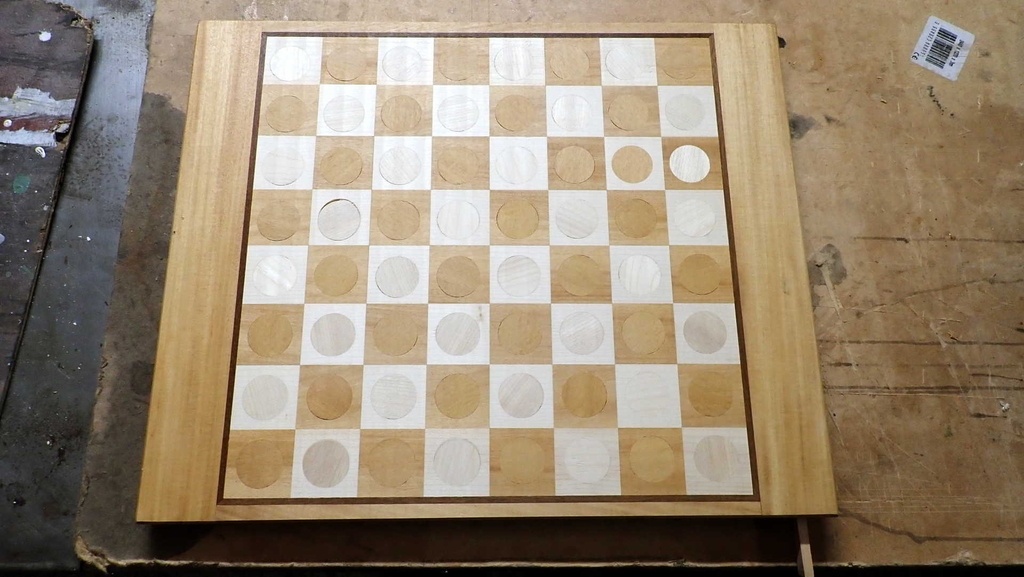

Après usinage des bouchons (dont 4 de flipotage puis ré usinage du logement des rondelles), les 64 rondelles en place.
