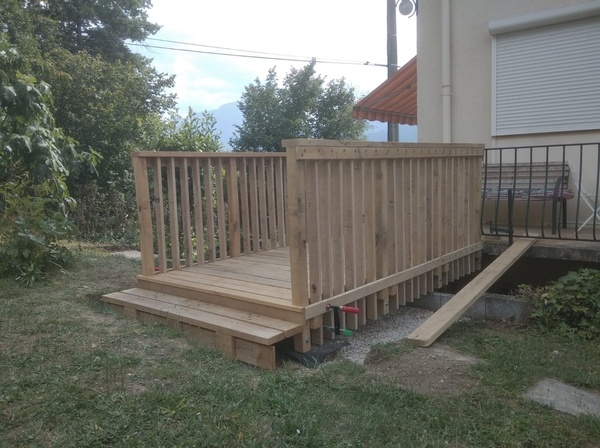

Passerelle extérieure en vieux chêne faite par des jeunes pousses

Dernier projet de l'année pour les terminale CAP Charpentier Bois du lycée des métiers Le Nivolet.
Début du chantier 05 Mai 2023, fin le 30 Juin 2023.

Passerelle extérieure en chêne: implantation, coffrage, coulage de la semelle en partenariat avec les CAP Maçons, façonnage et pose sur le chantier.

Projet de fin d'année multi-filière (charpente et maçonnerie) mettant en avant la coopération entre élèves et le respect de l'environnement

• Partenariat avec la classe de 1CAP Maçonnerie et de leur professeur pour le coulage de la semelle support.

• Entièrement réalisé en chêne local scié hors aubier par notre partenaire scierie Dagan à Cusy (73). Les bois mis en œuvre sont bruts de scierie, il y a 1,1 mètre cube.

• Quincaillerie inox et visserie spéciale traitée pour une classe de service III.

• Portée de la passerelle 4,30 m; largeur utile 1,60 m.

• Structure validée aux EC5 avec le logiciel MdBat

• Modélisation sur le logiciel Cadwork

• Structure reprenant quelques principes du guide de conception des ouvrages extérieurs du Codifab

• Étude par les élèves du livre sur la pose de terrasse extérieure d'Yves Benoit

- Article sur le site web du lycée

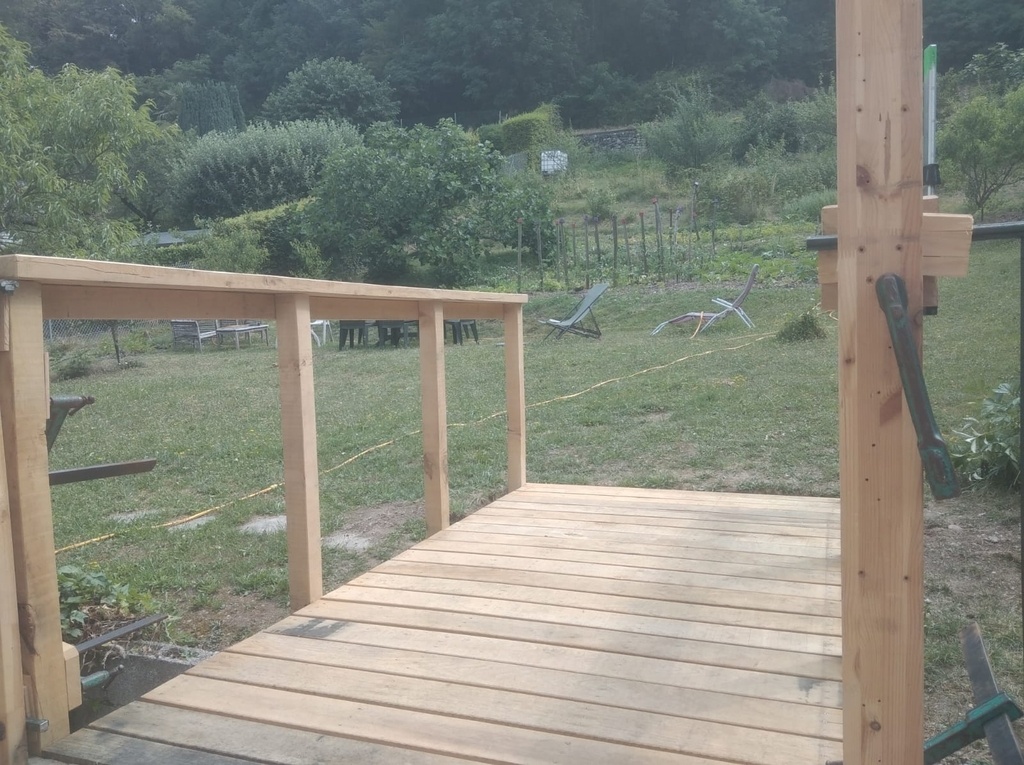

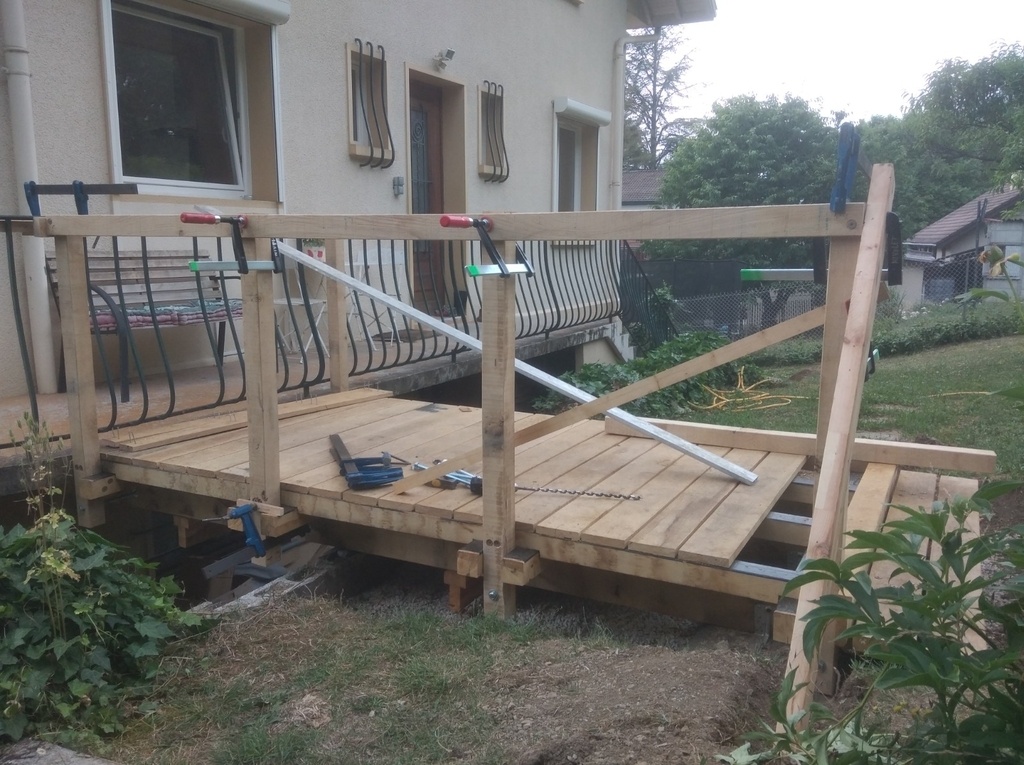

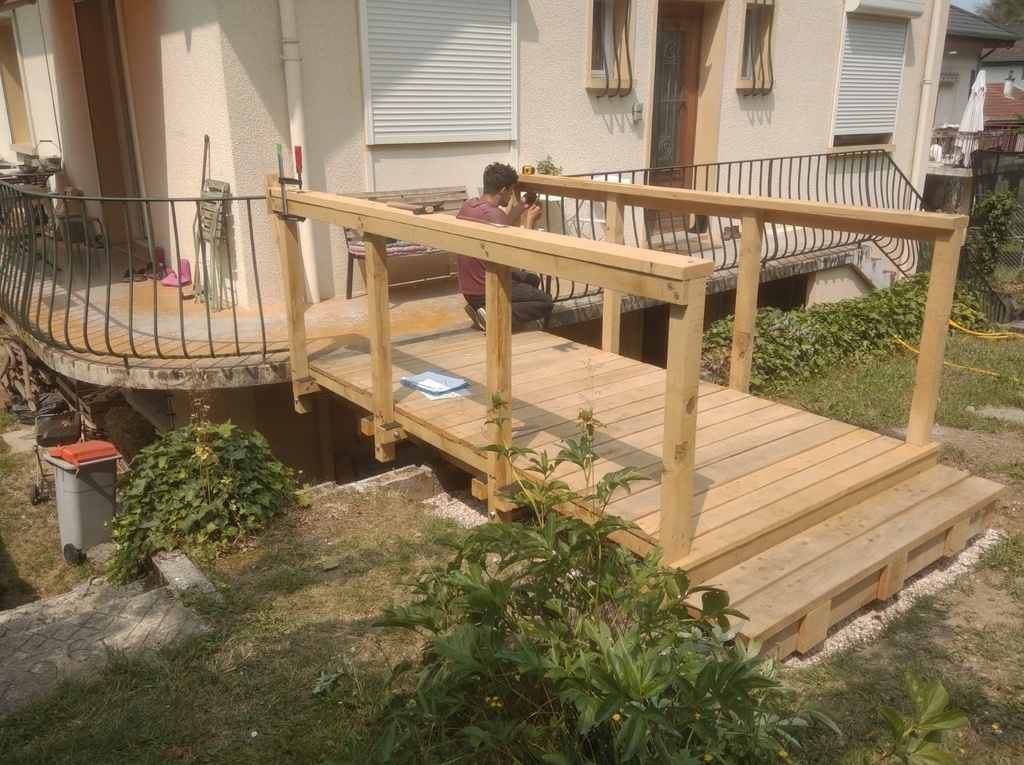

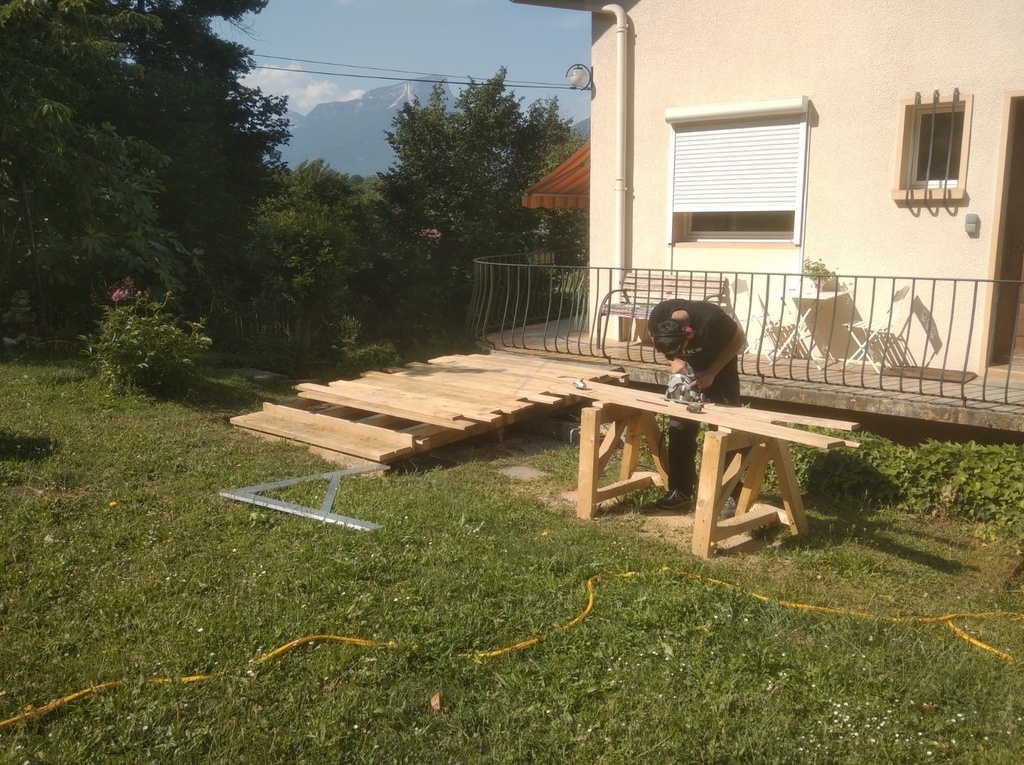

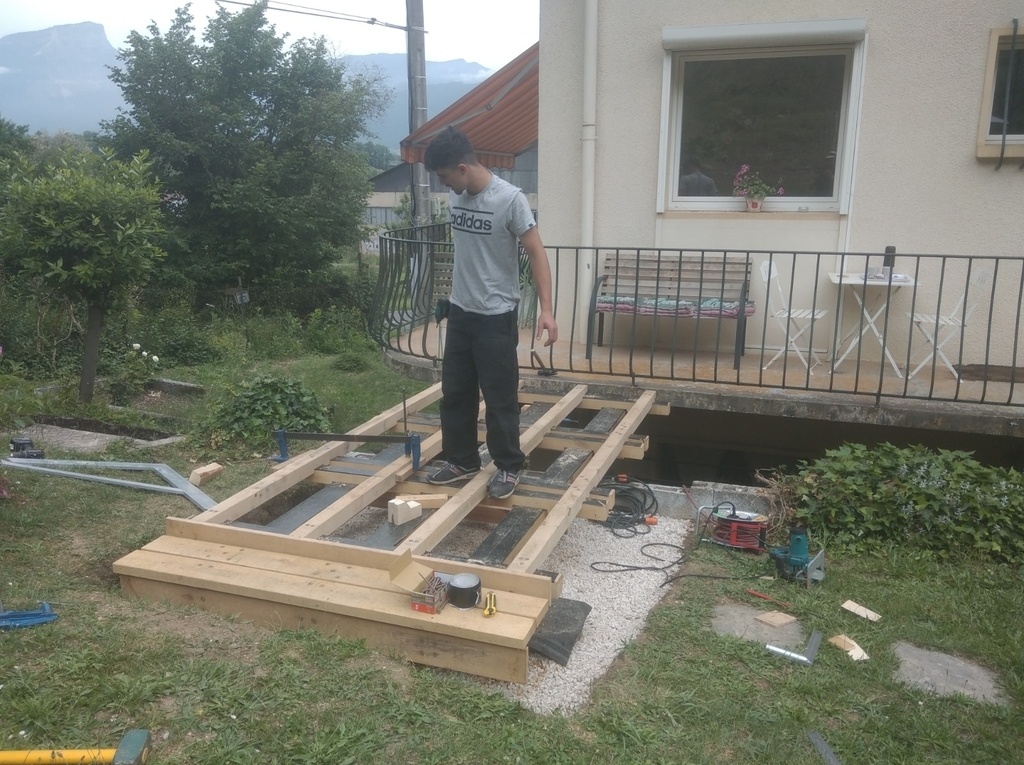

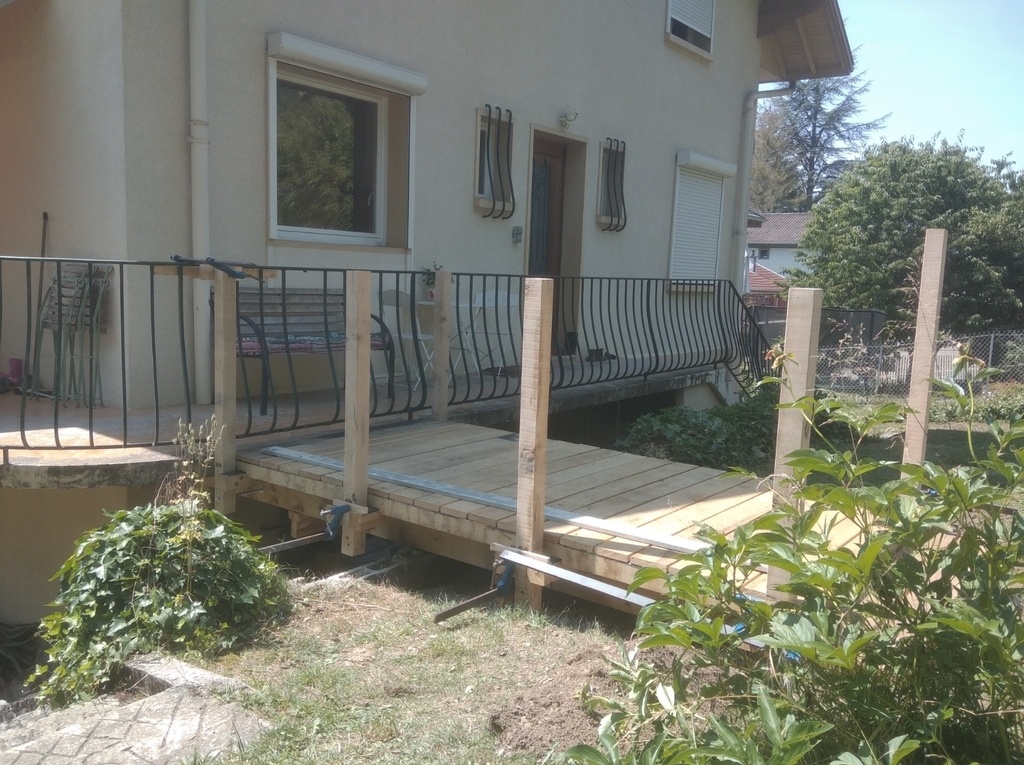

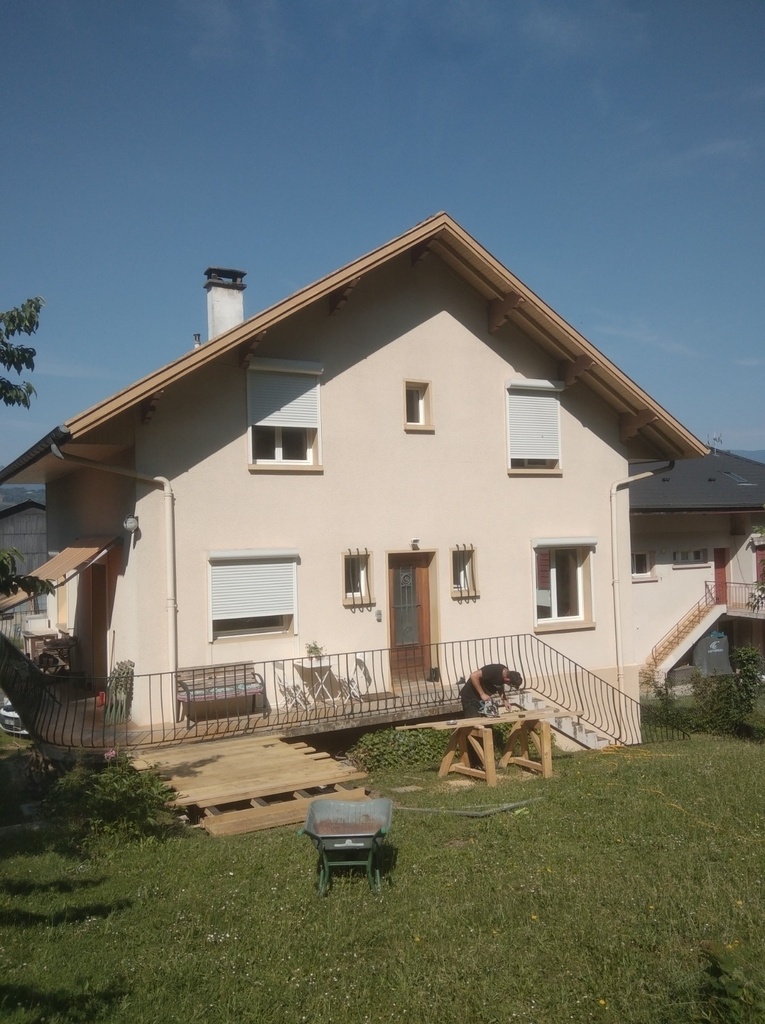

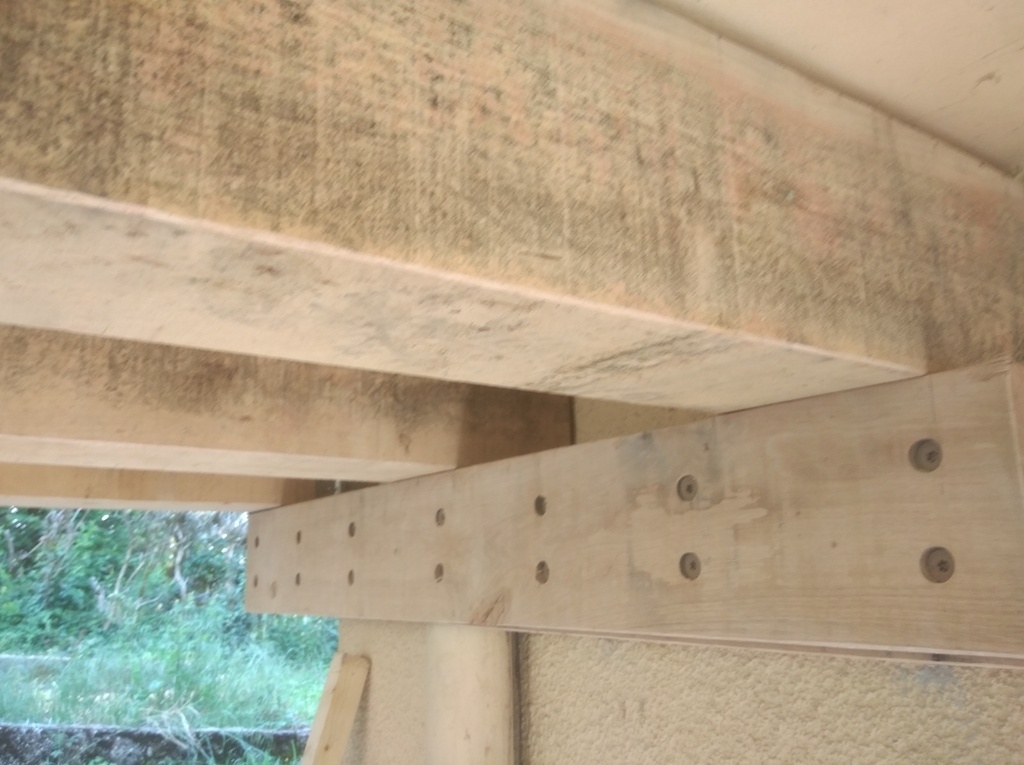

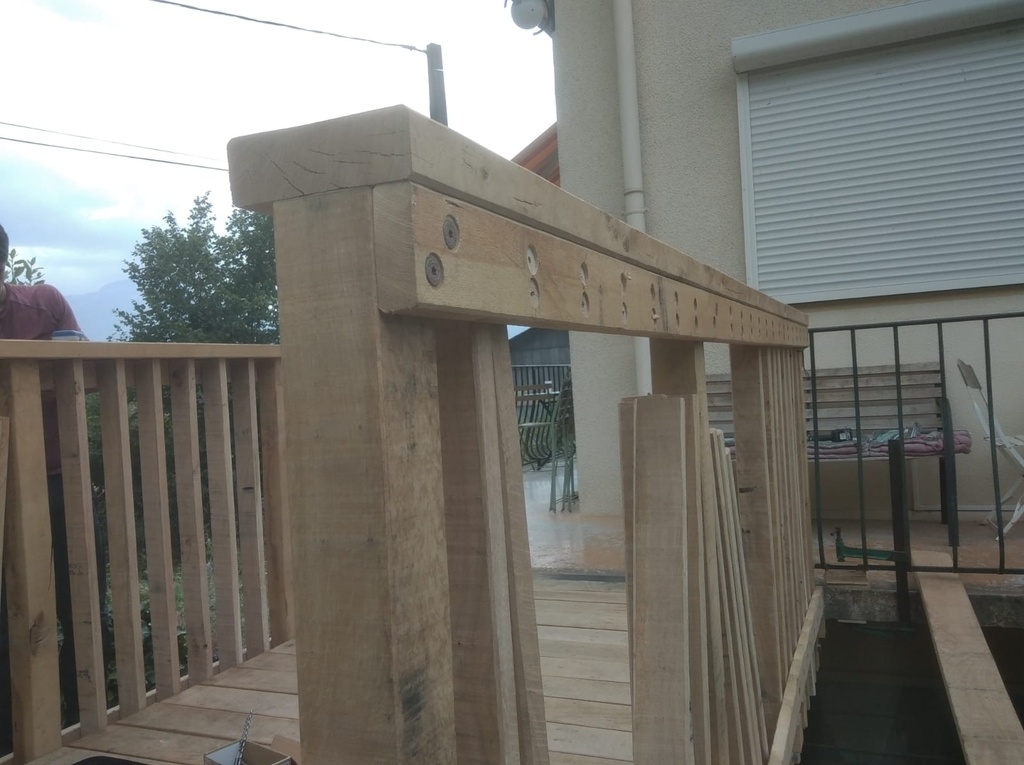

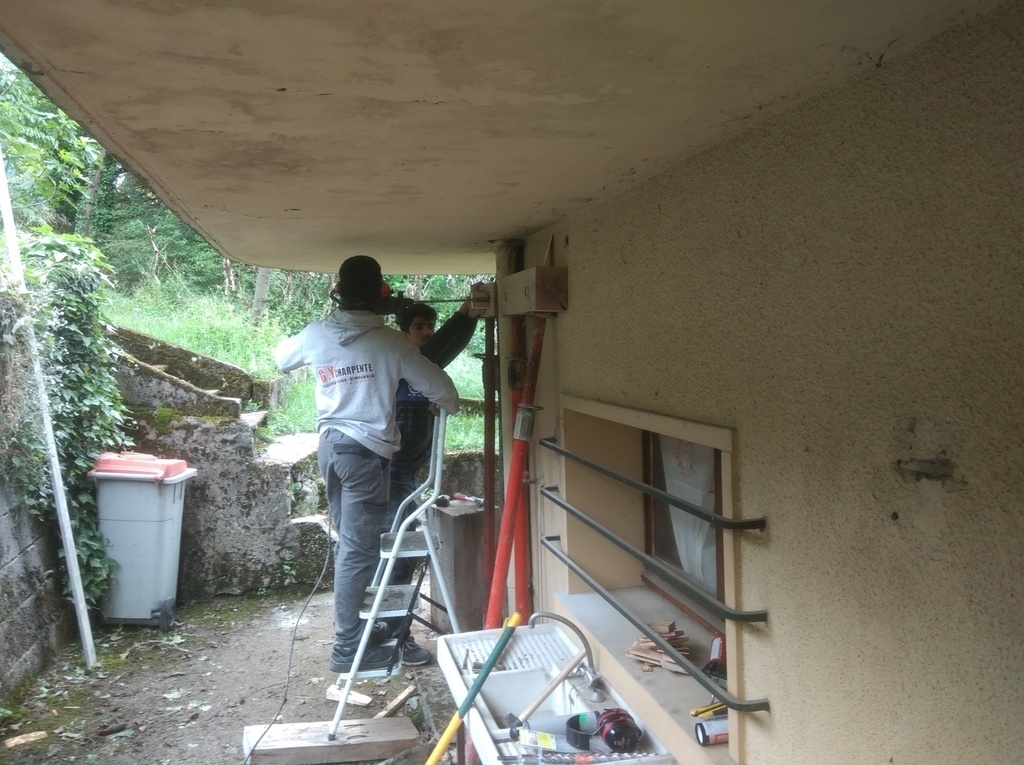

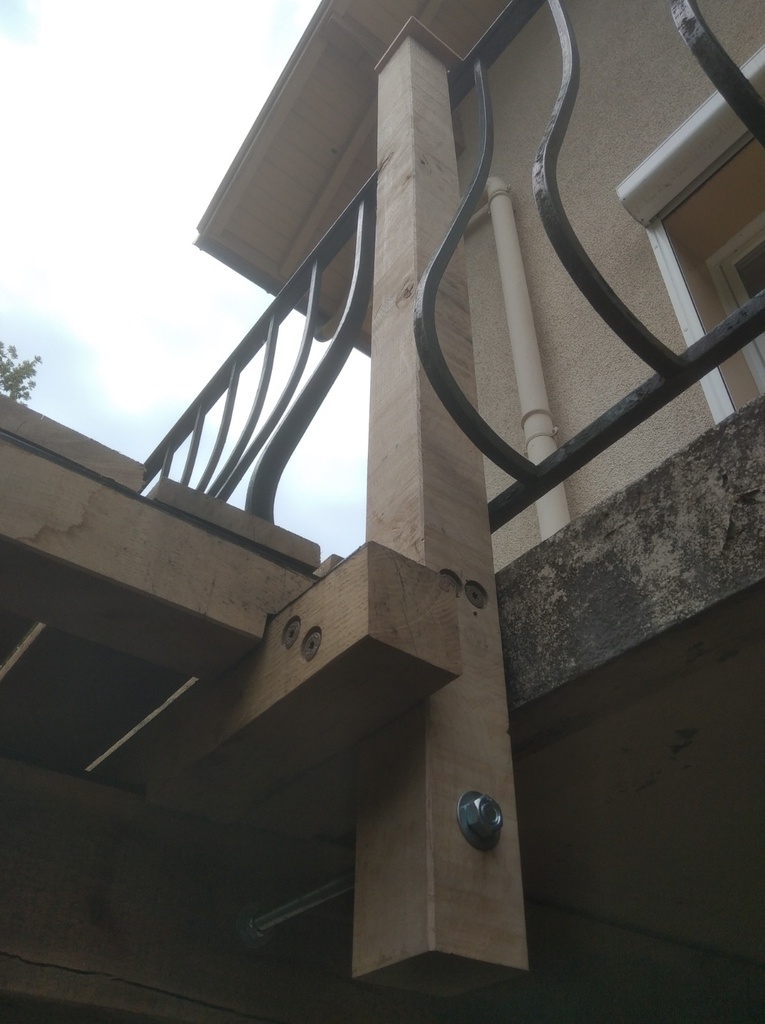

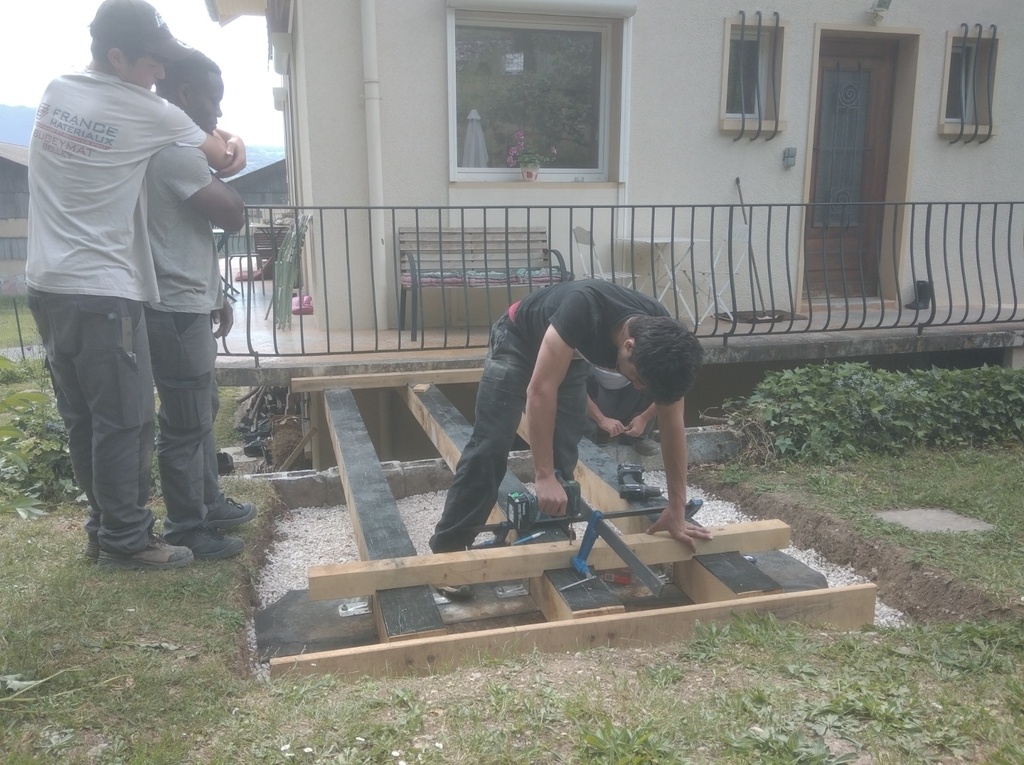

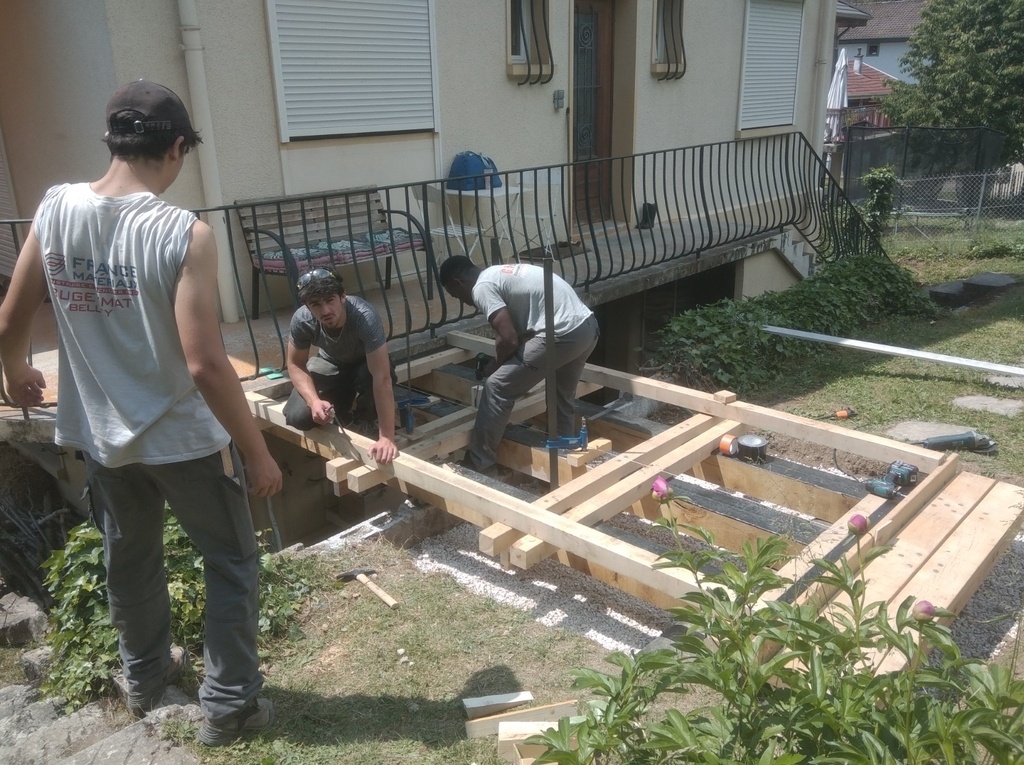

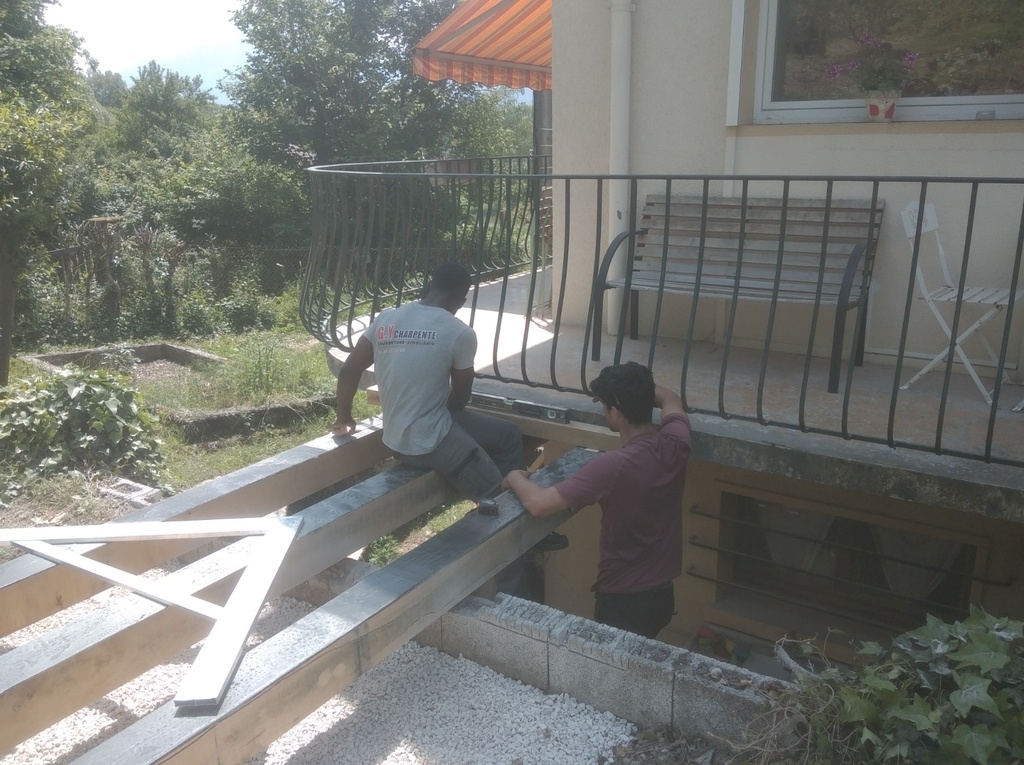

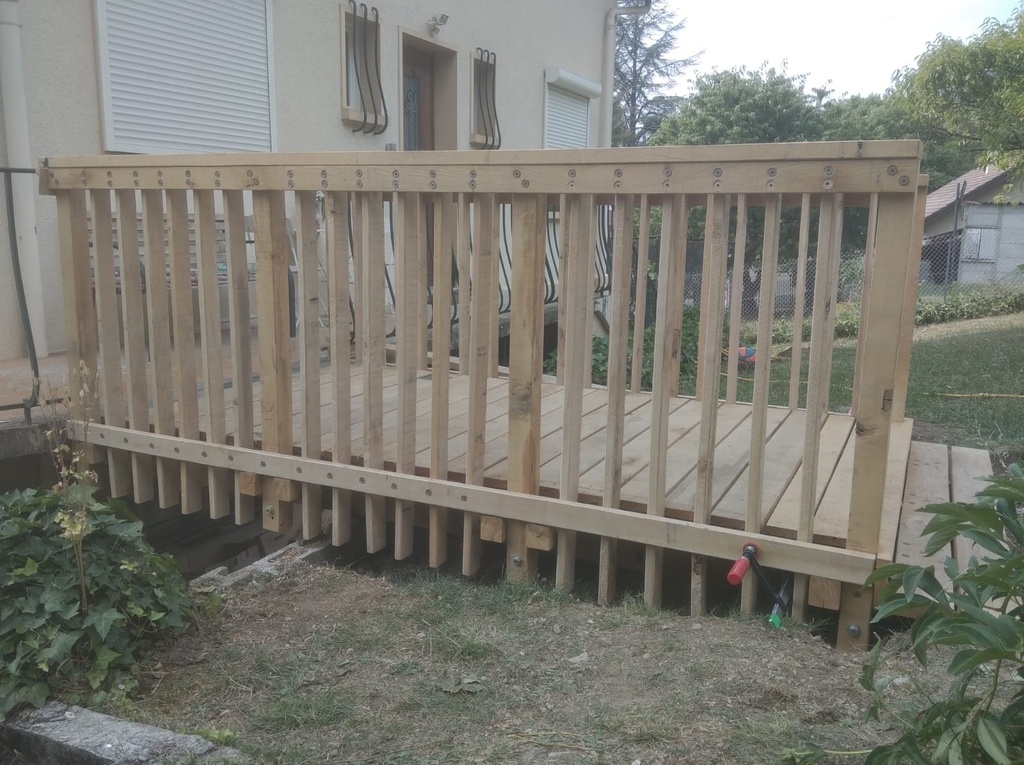

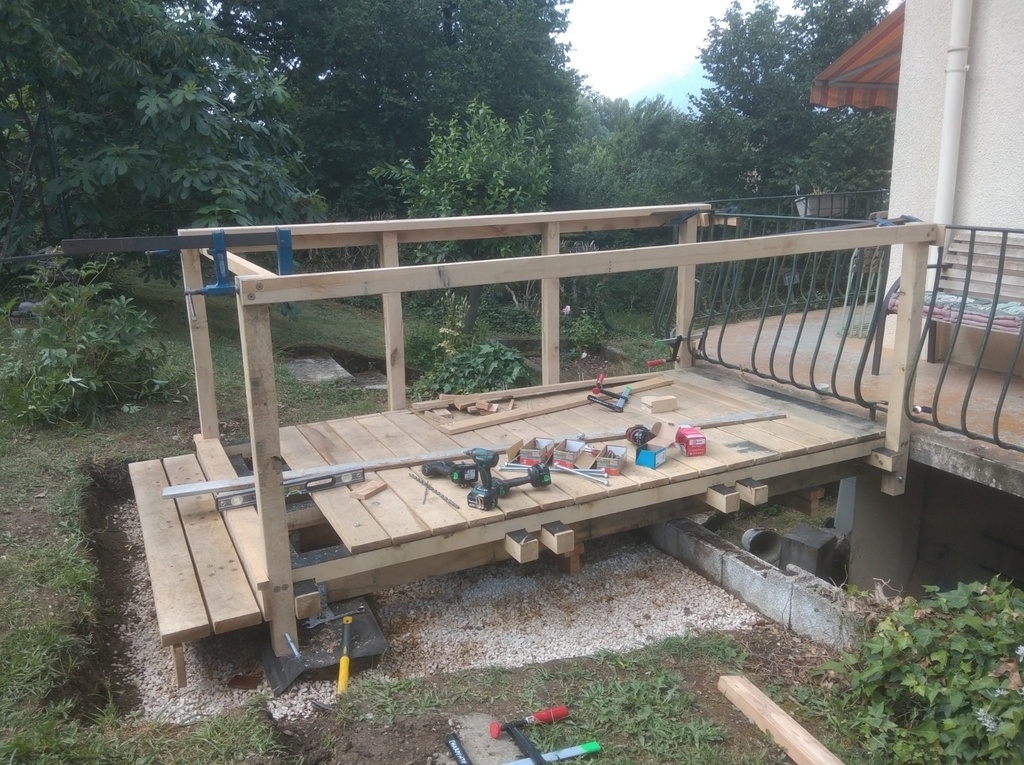

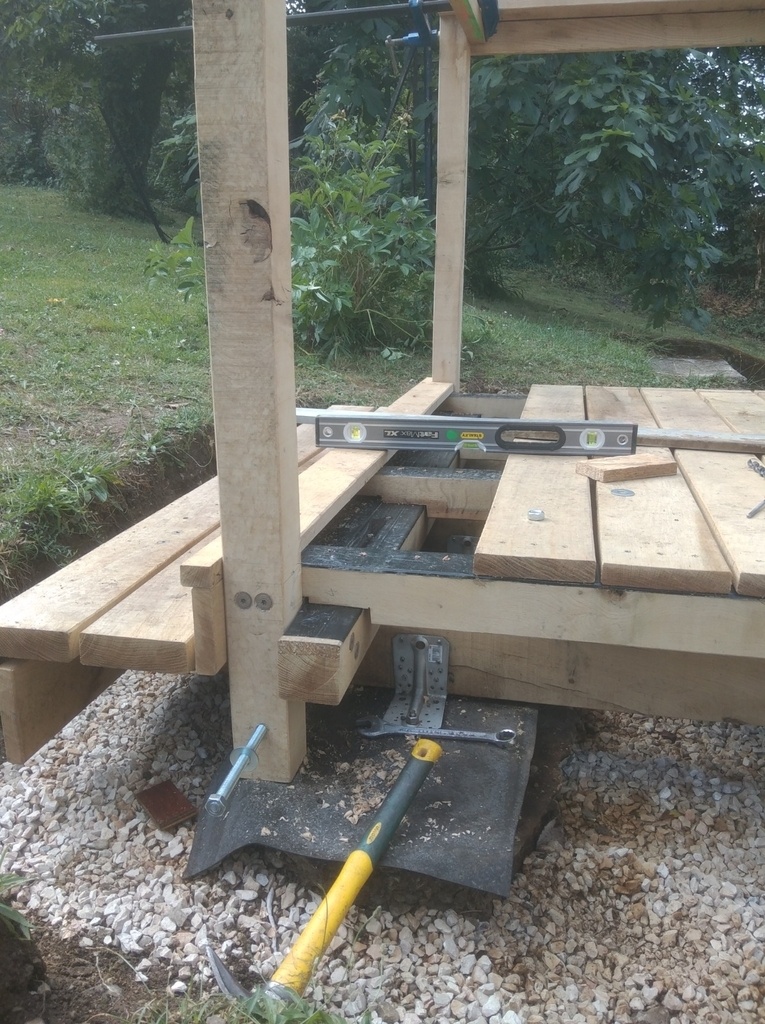

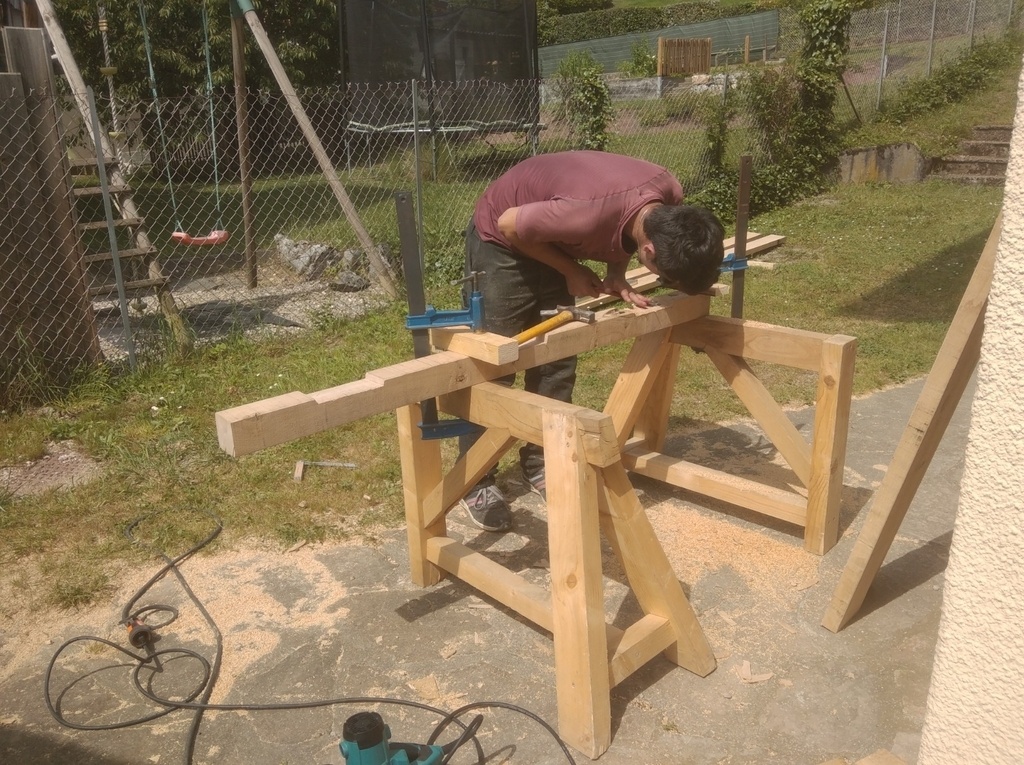

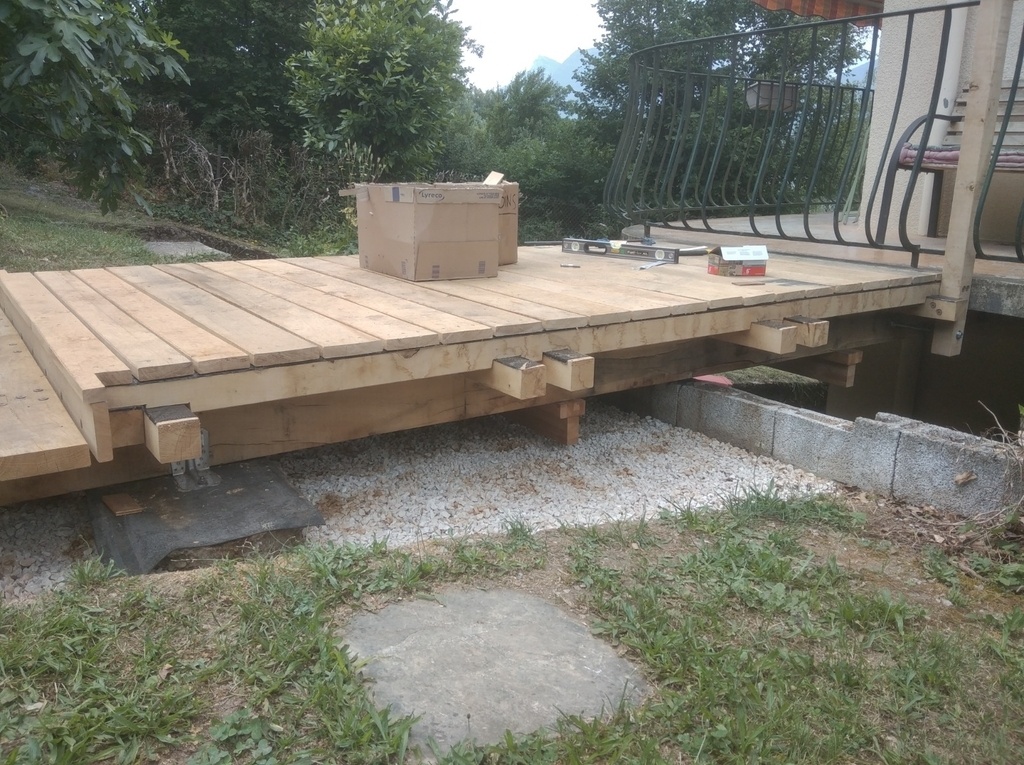

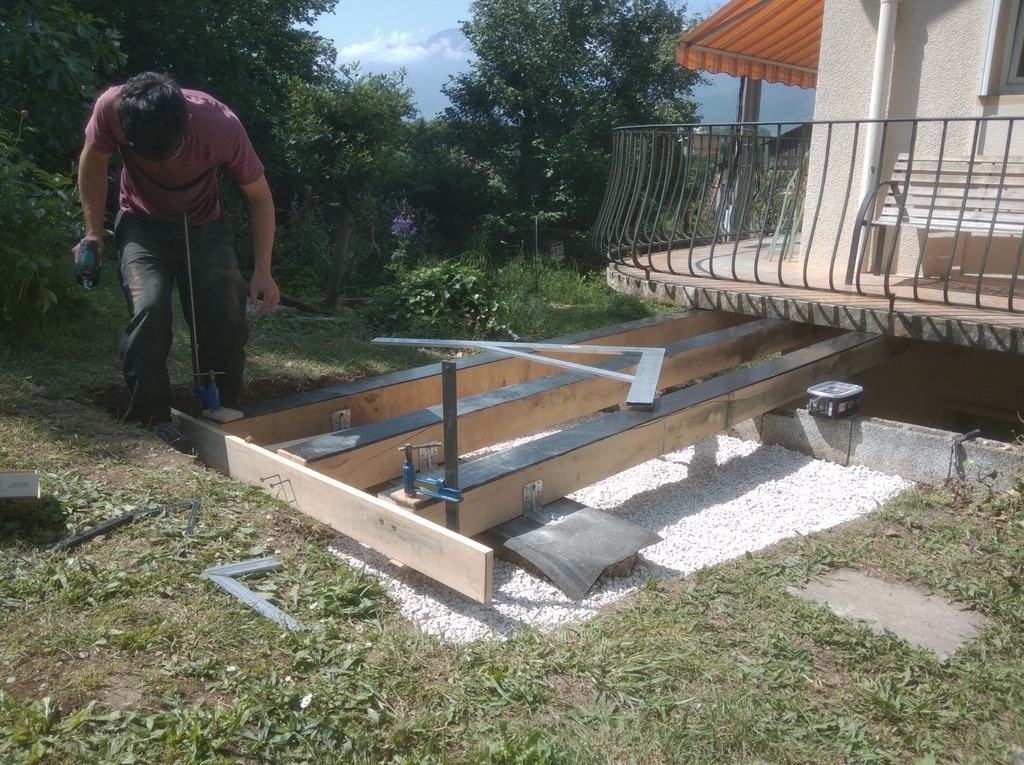

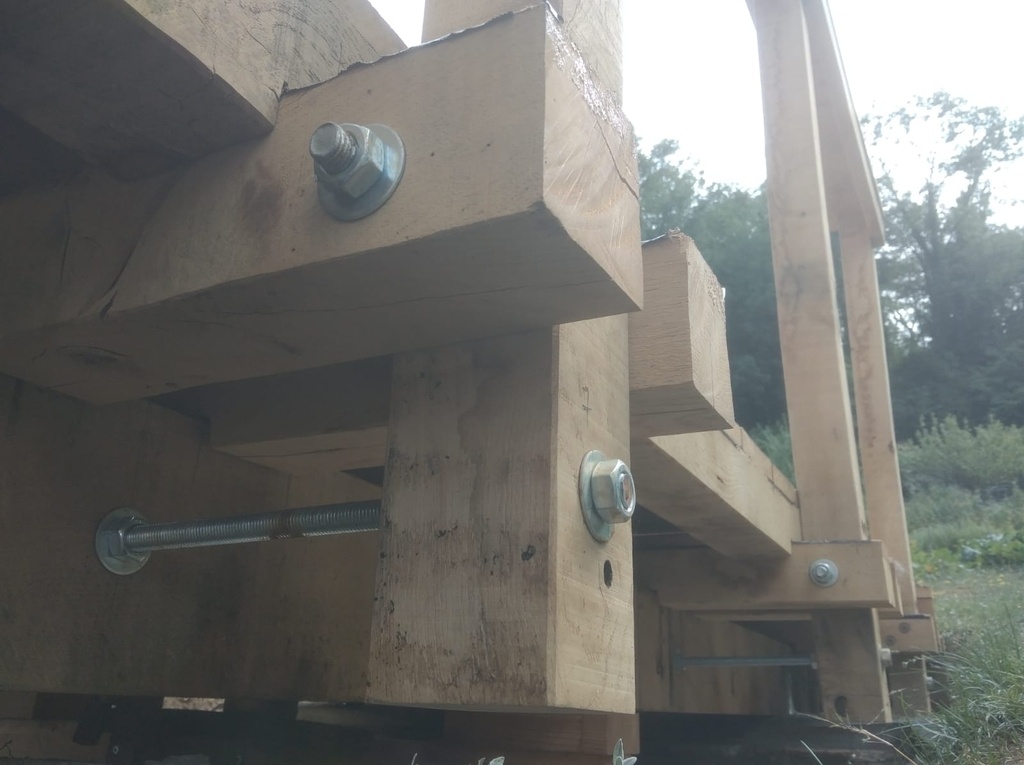

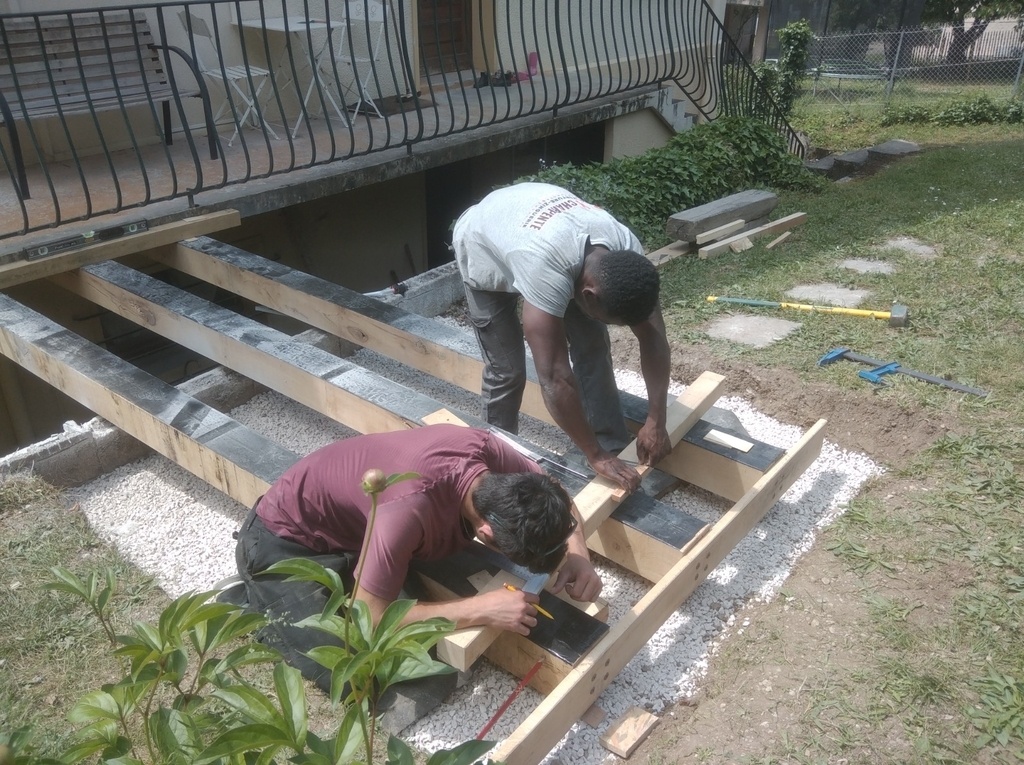

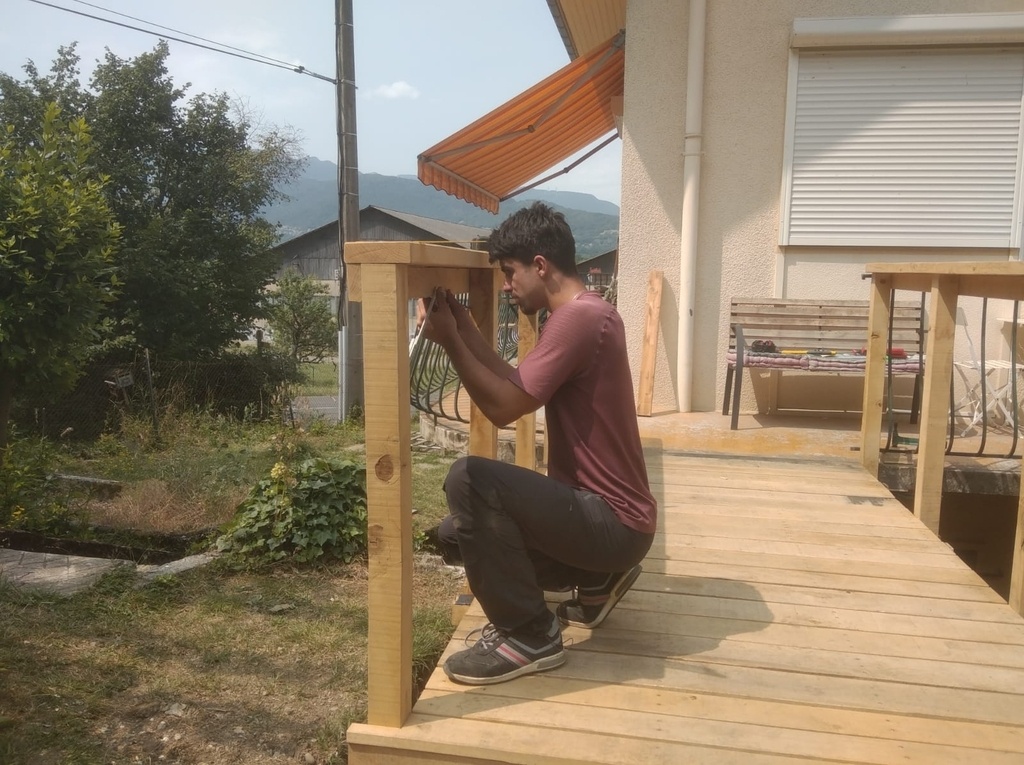

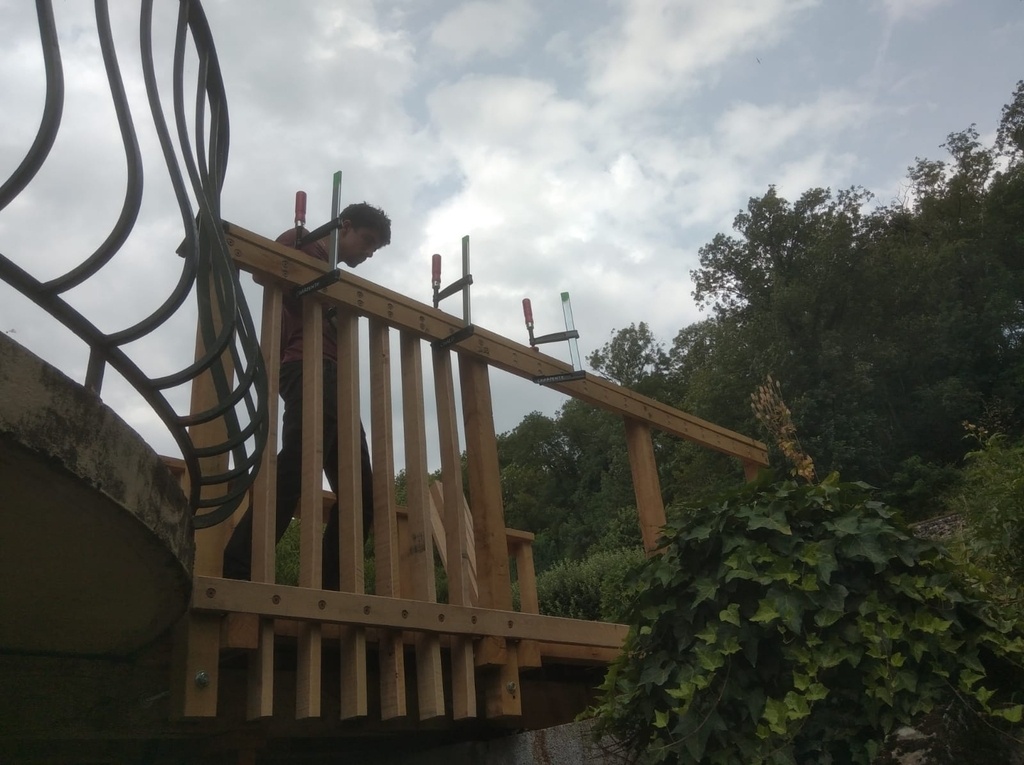

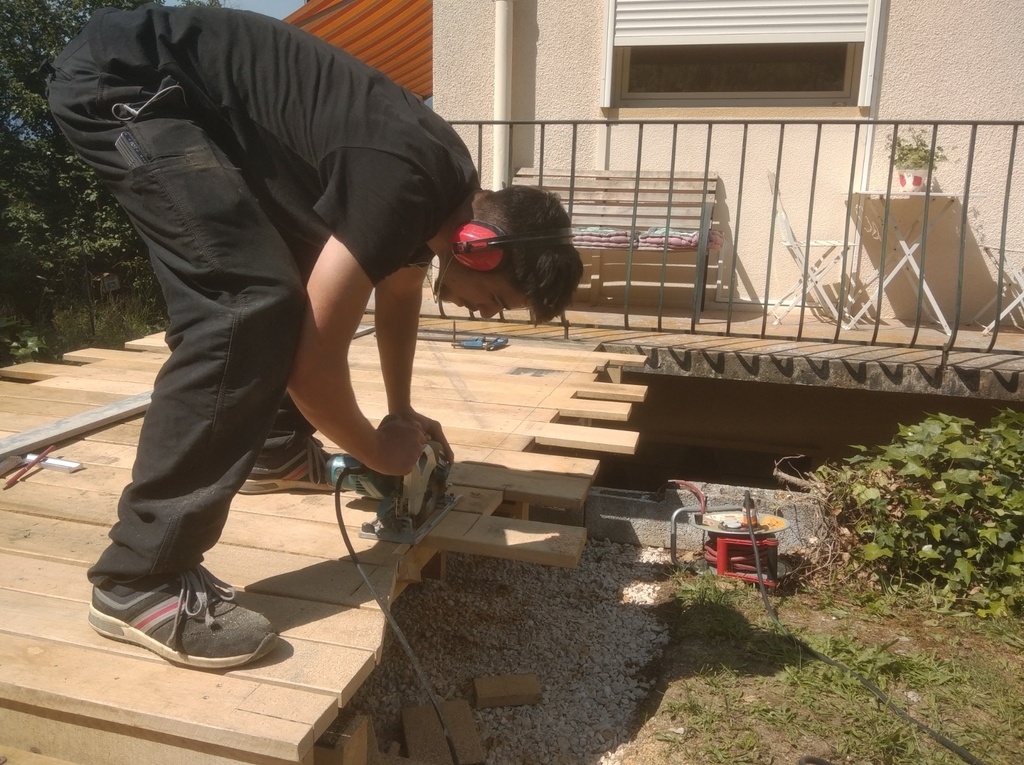

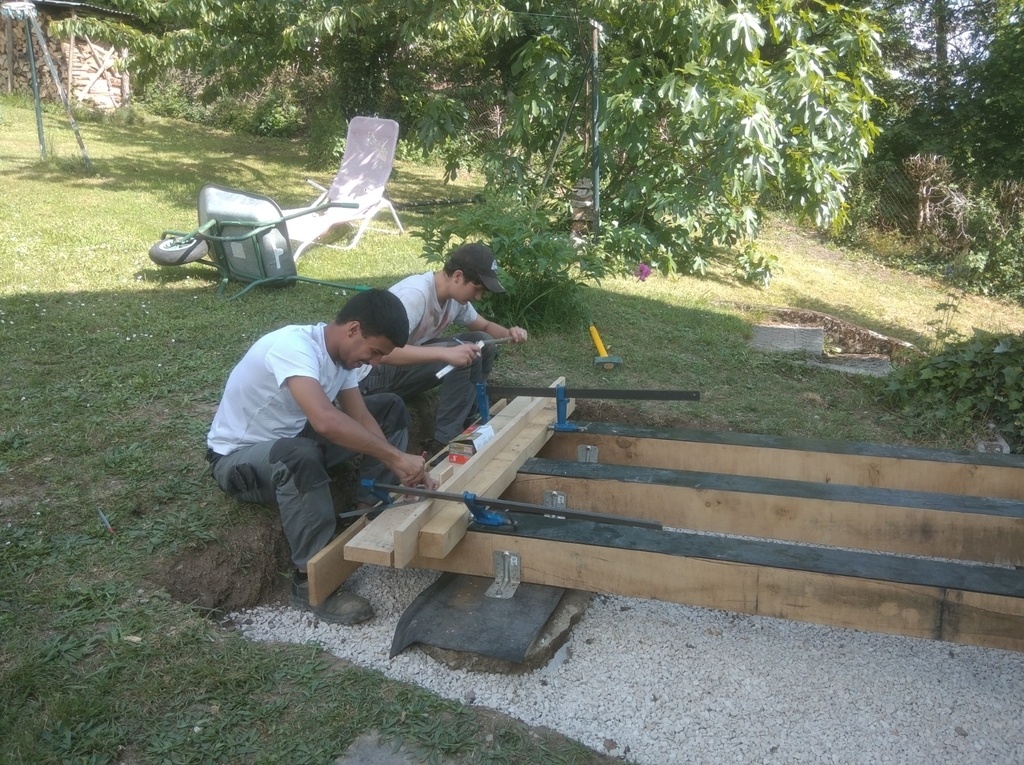

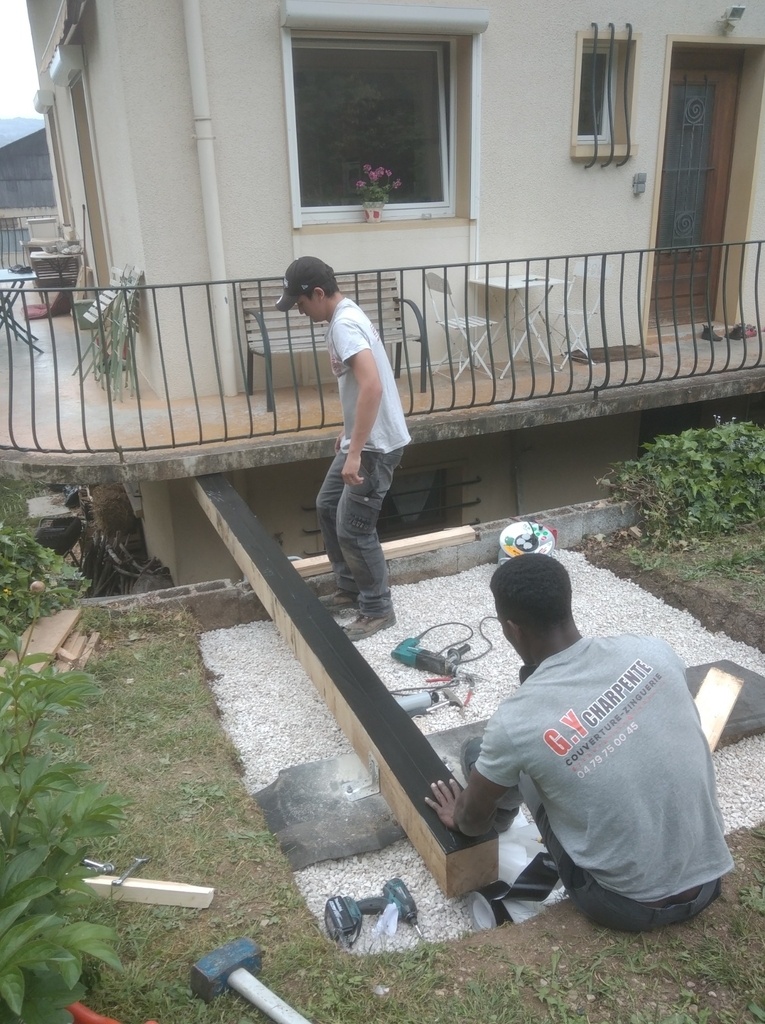

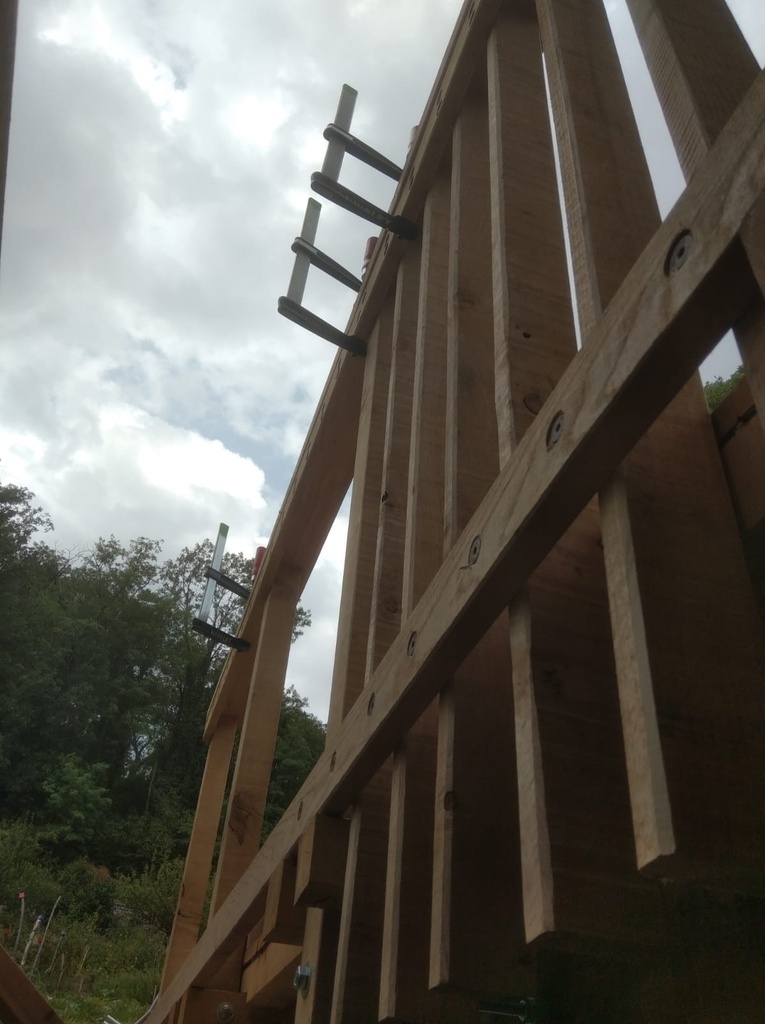

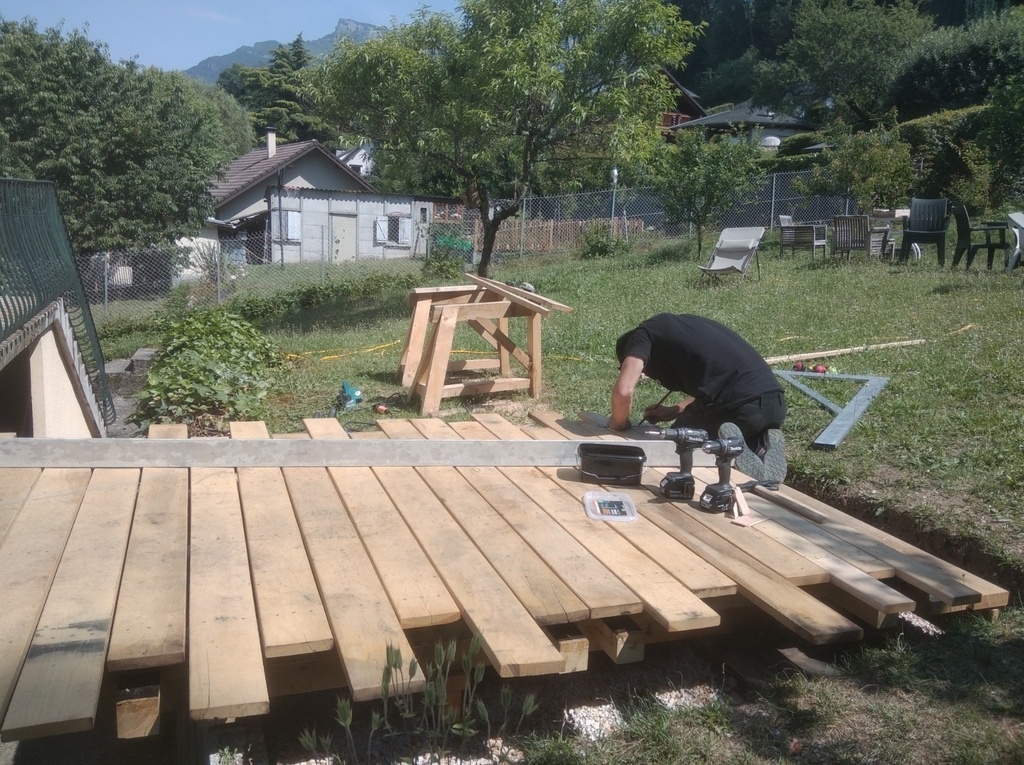

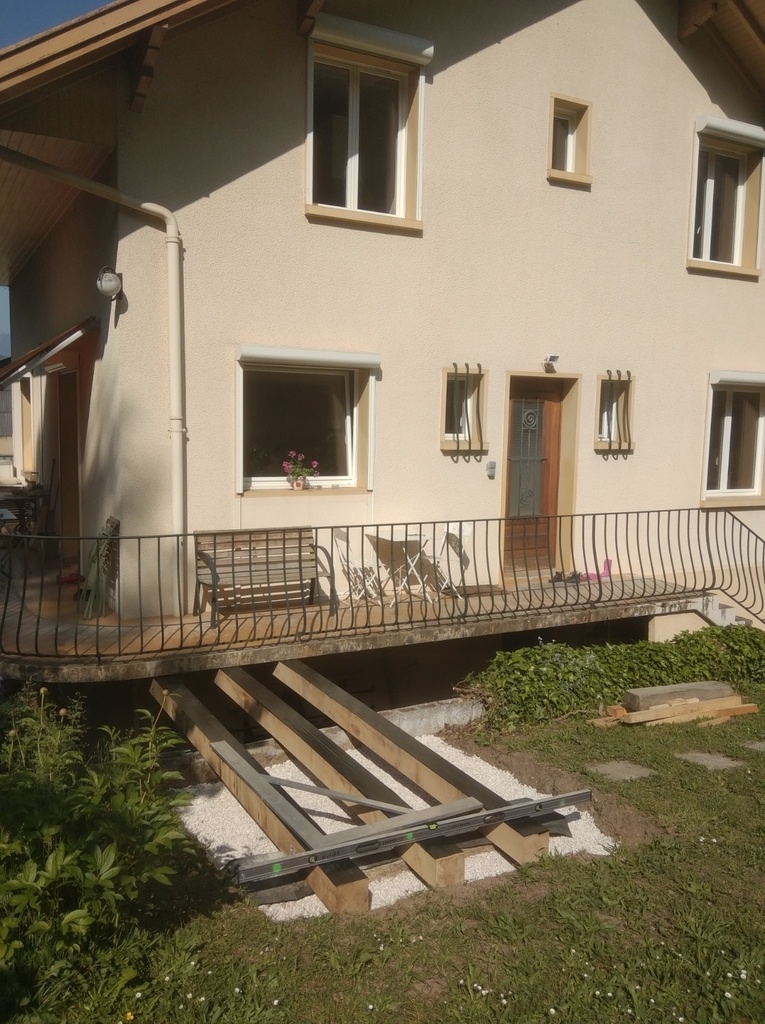

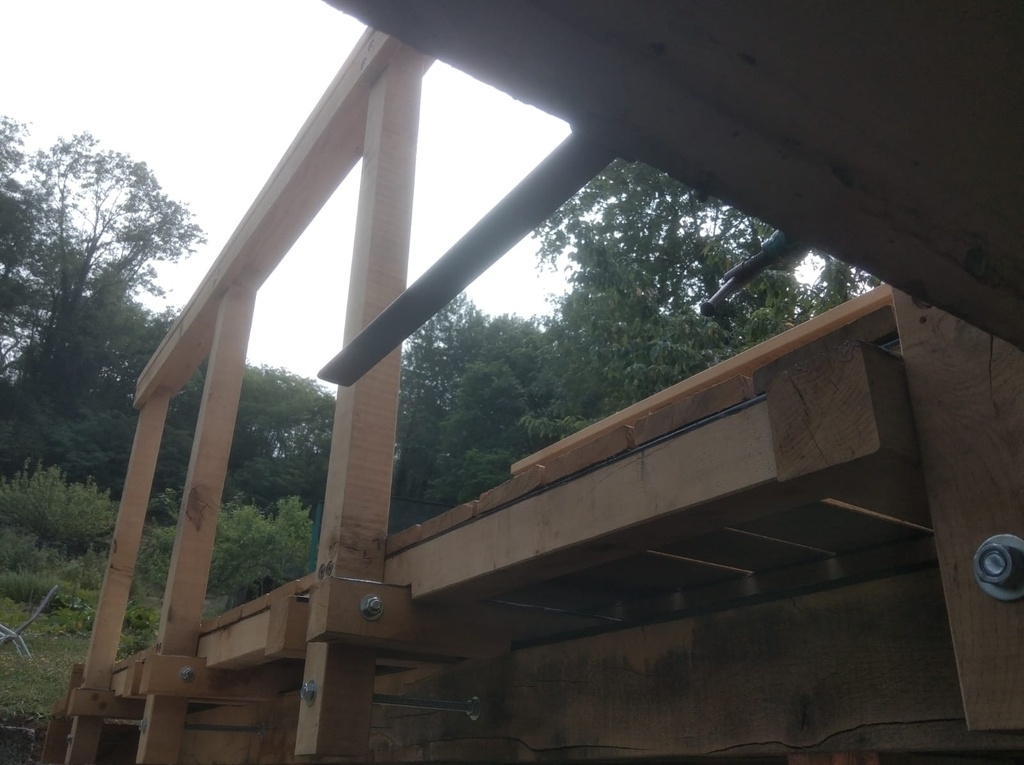

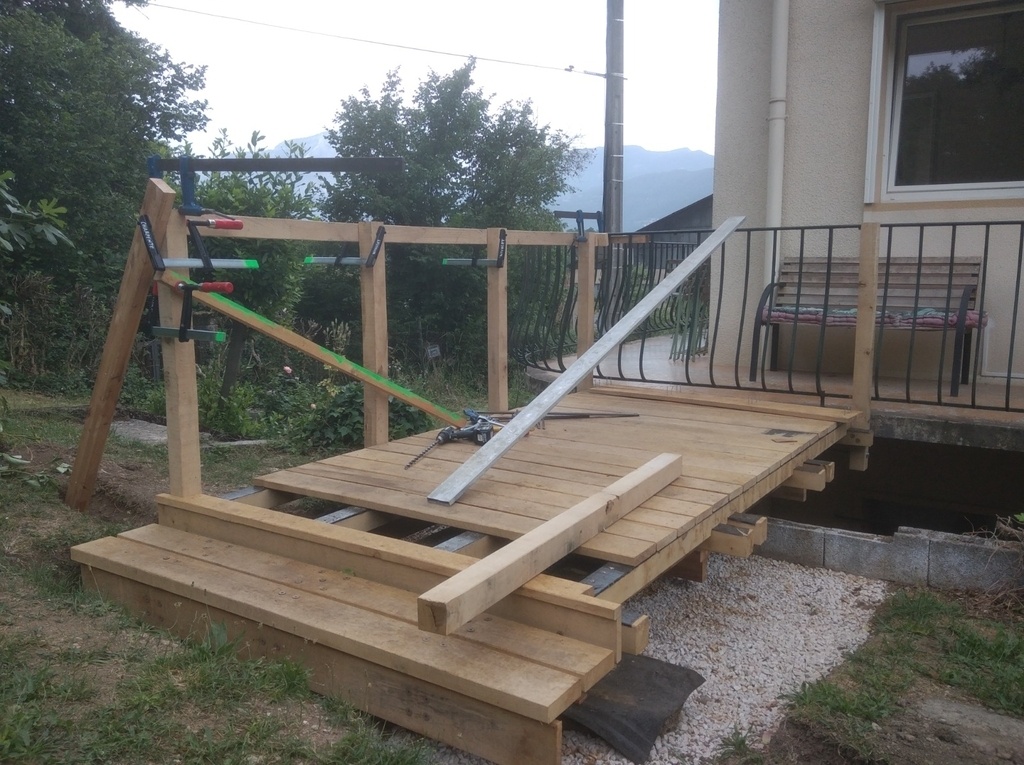

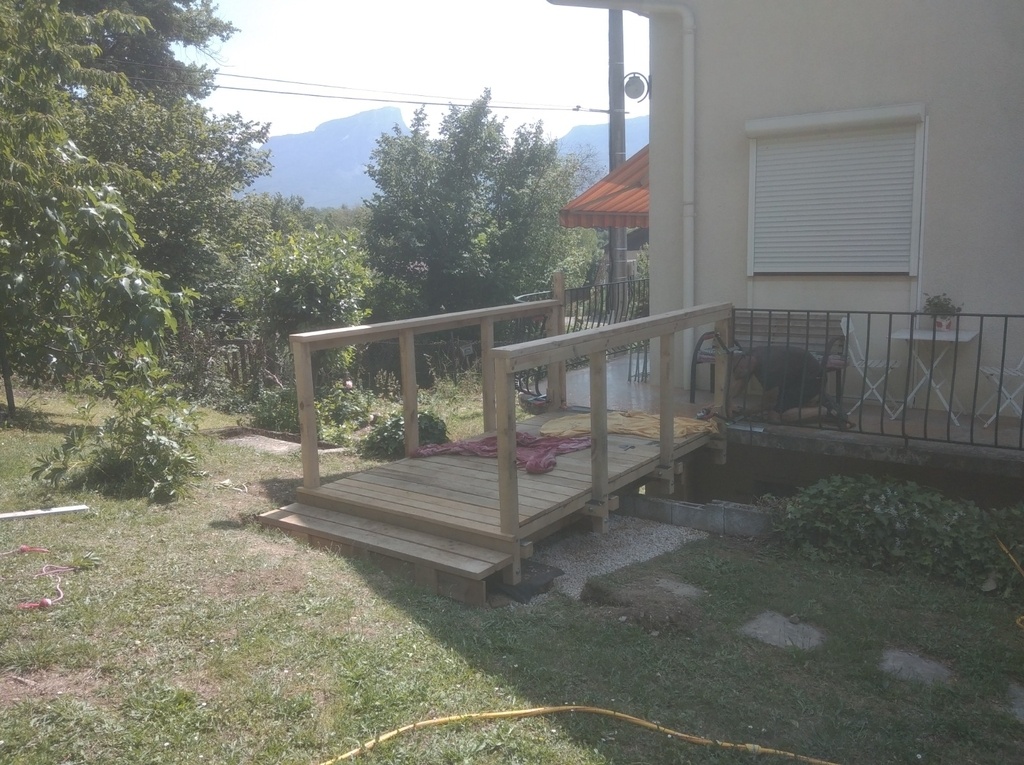

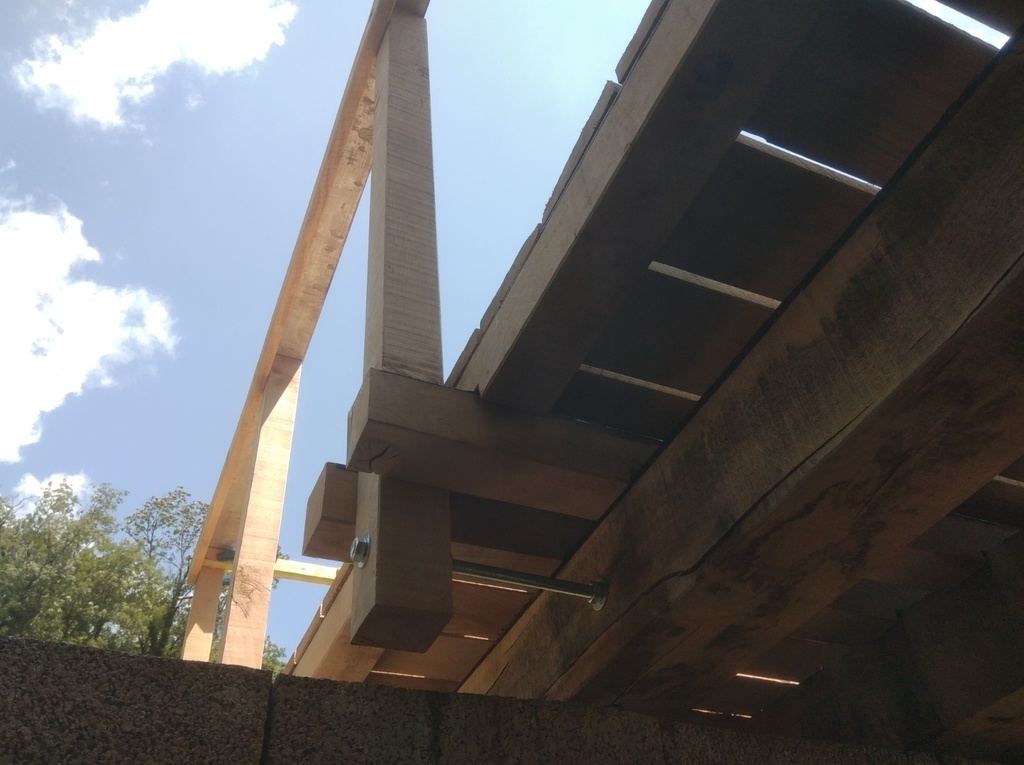

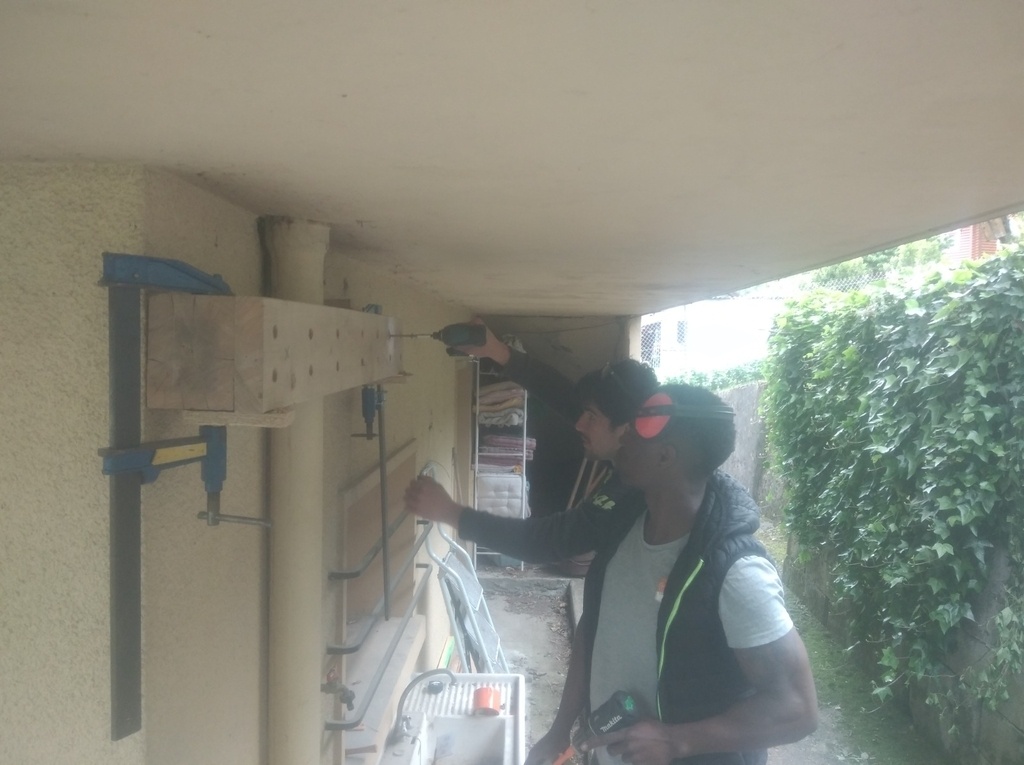

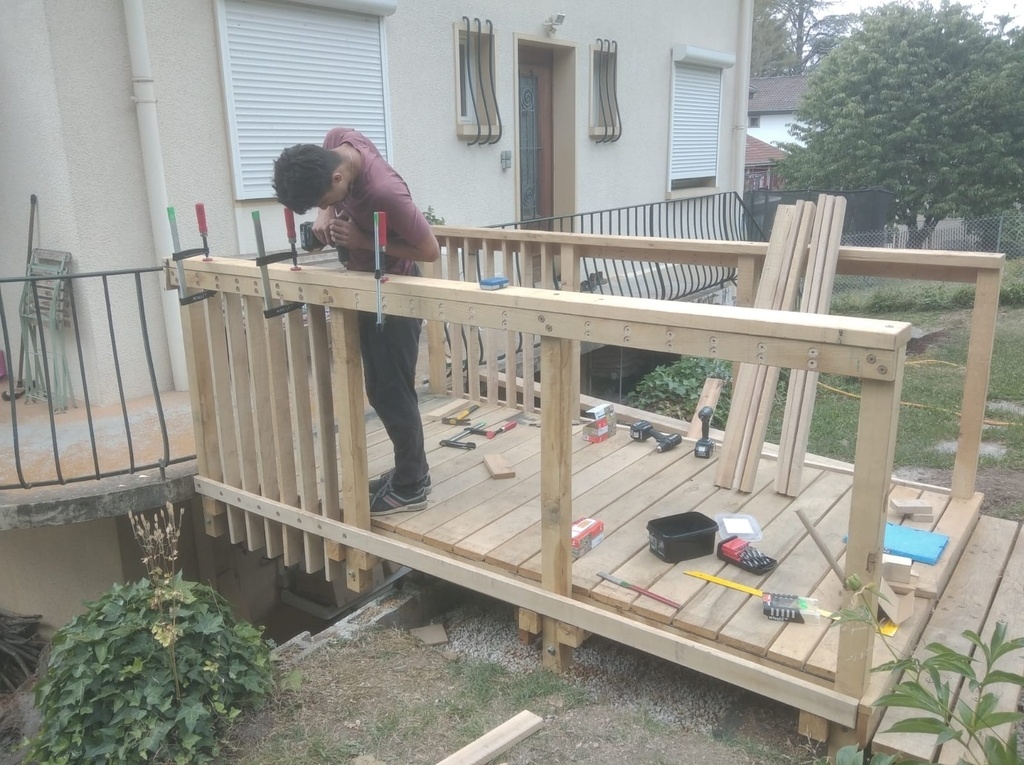

Façonnage et pose de la passerelle, du plancher et du garde-corps

Suite

Suite

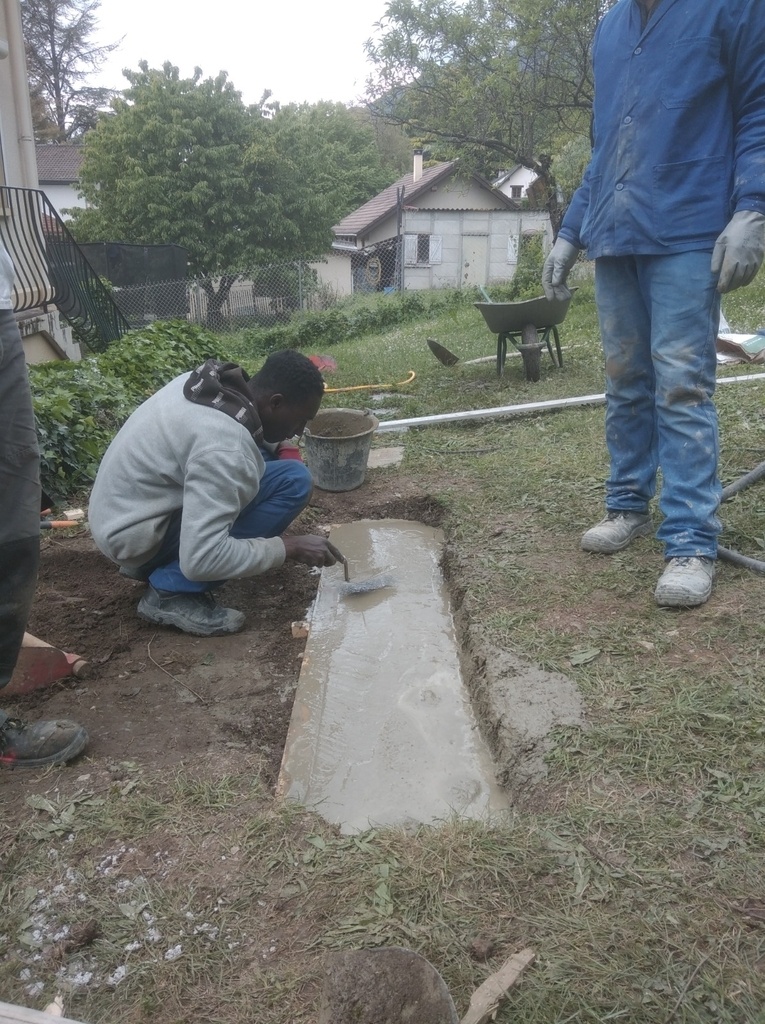

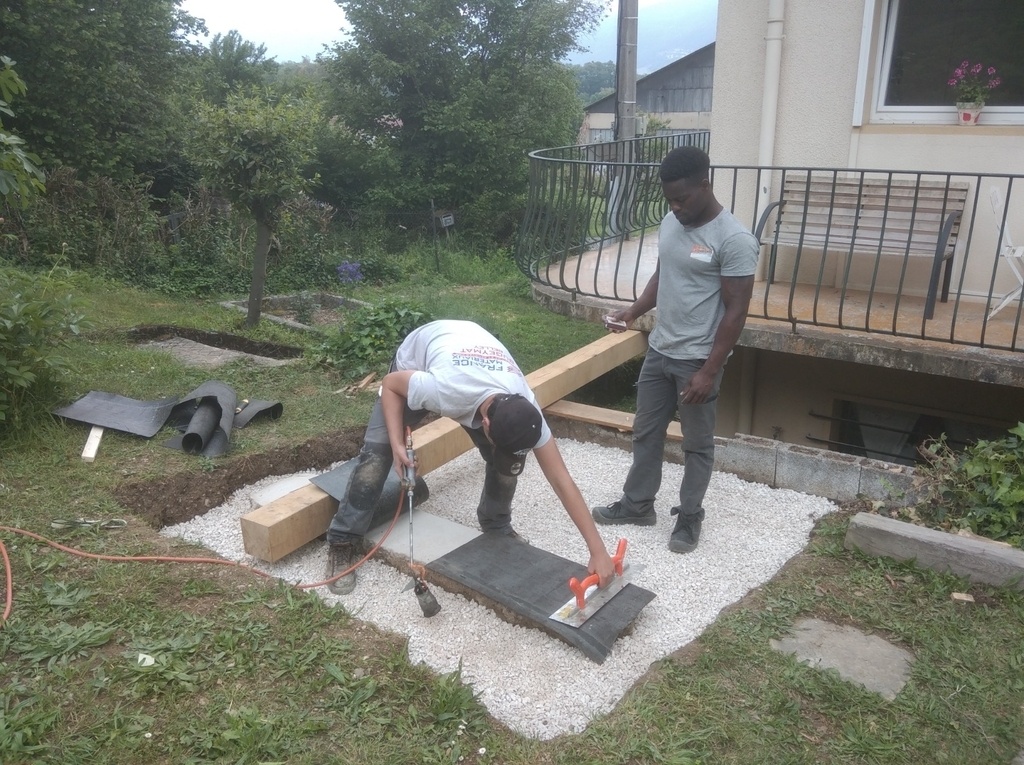

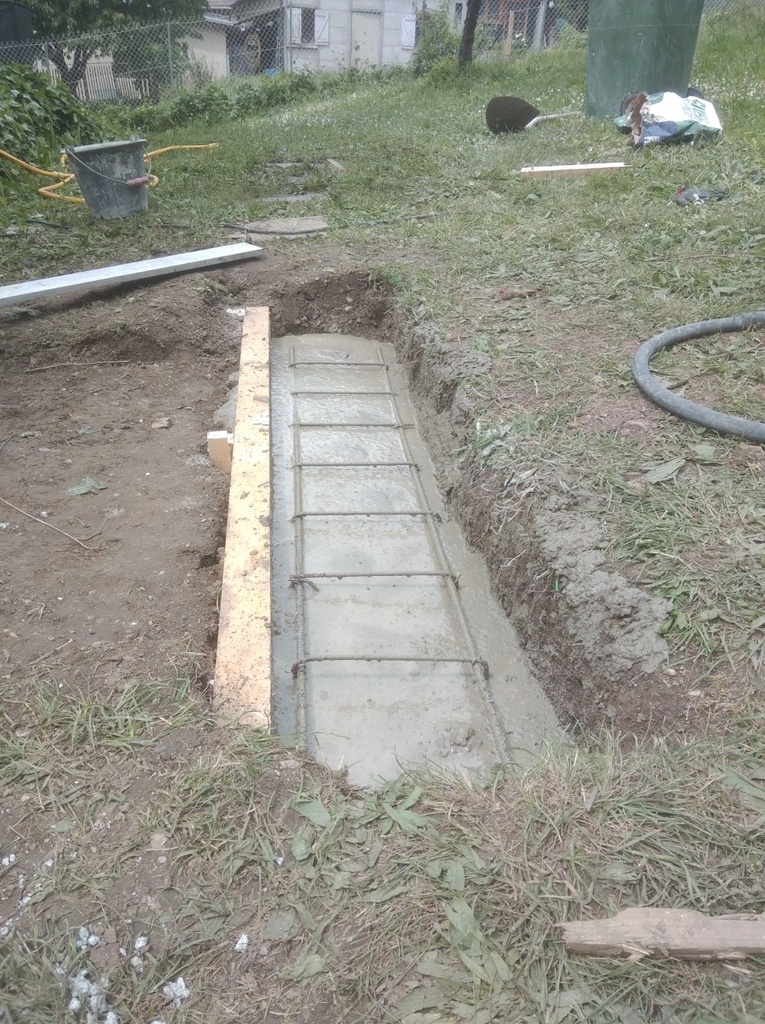

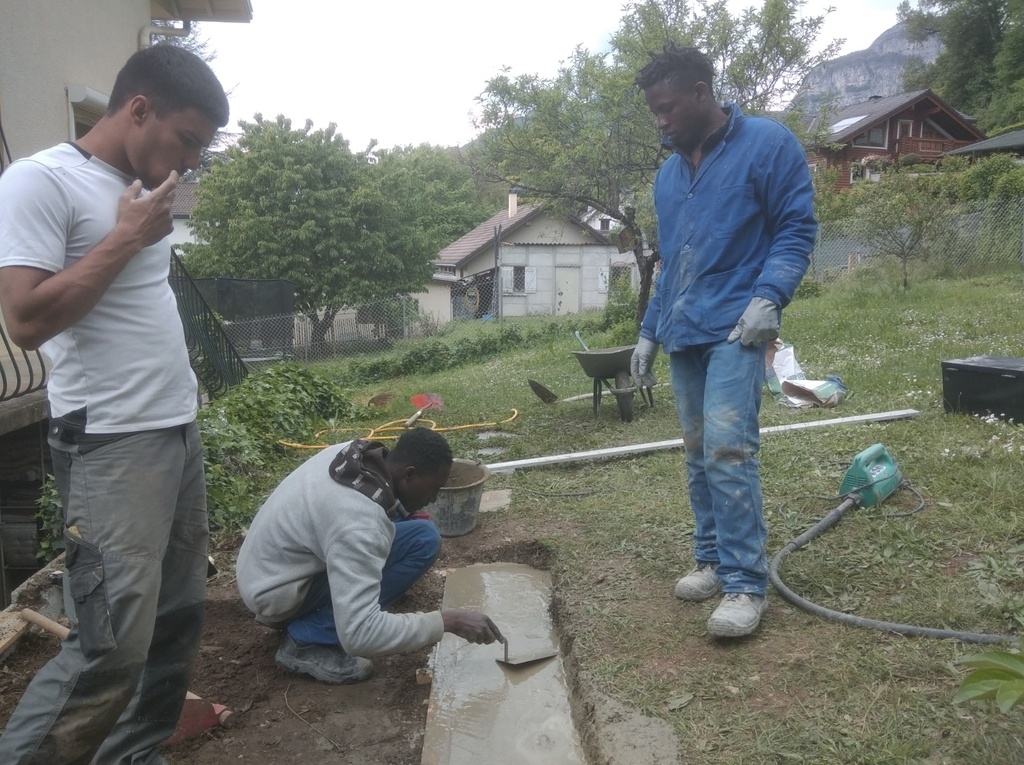

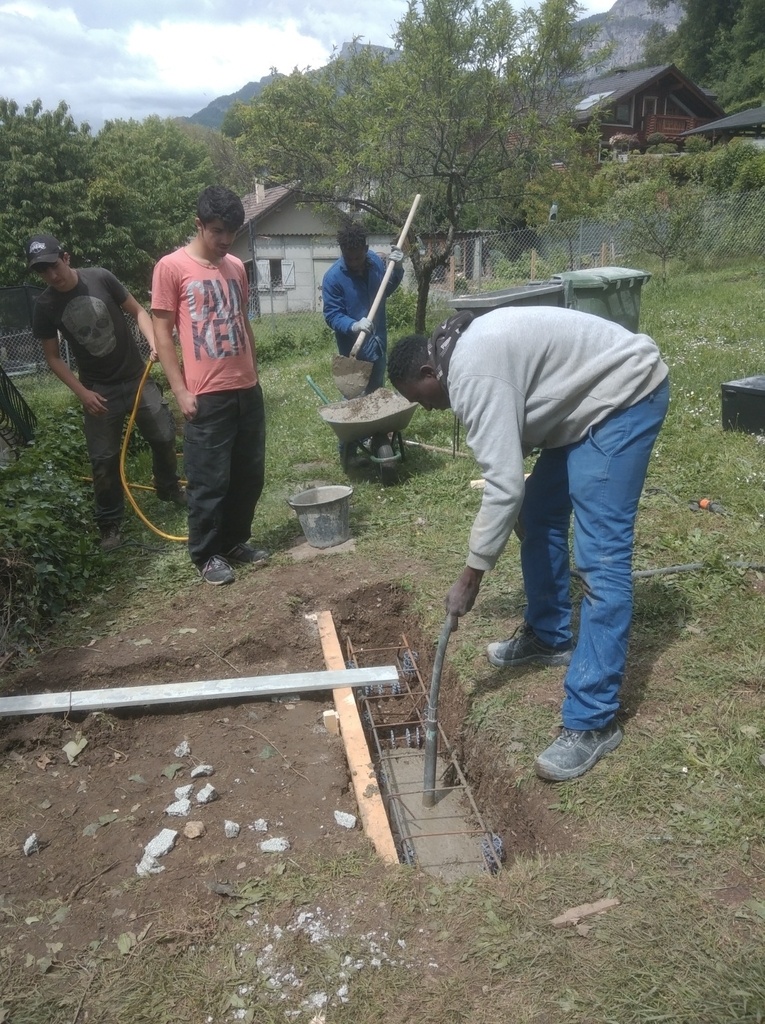

Façonnage de la semelle

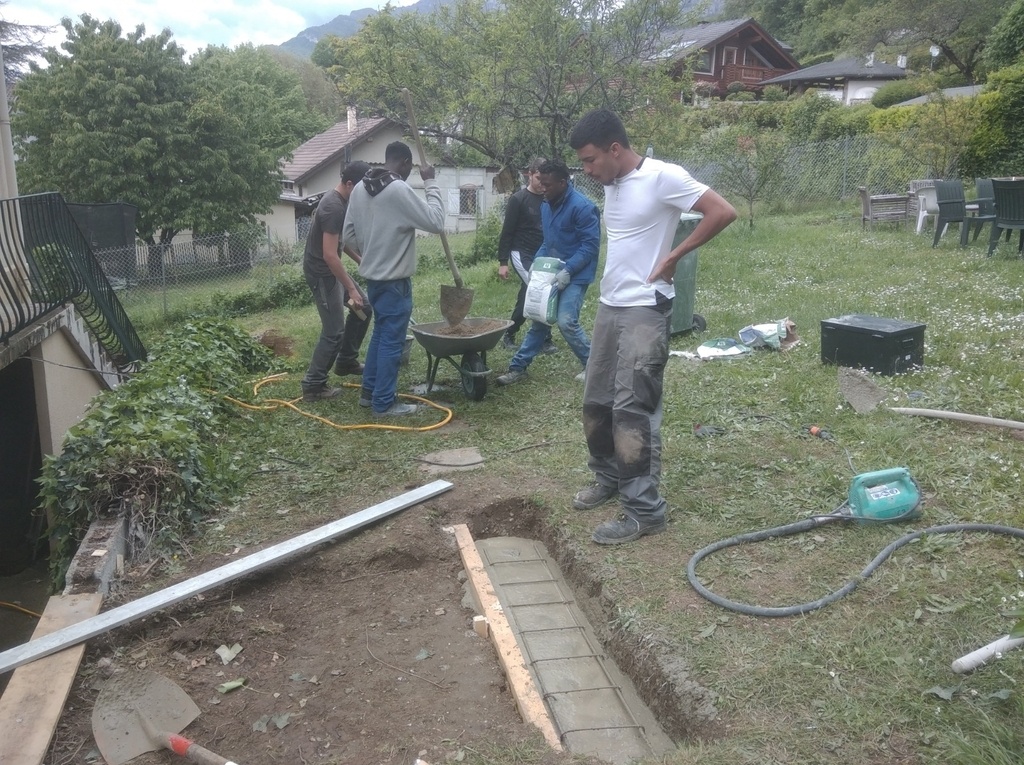

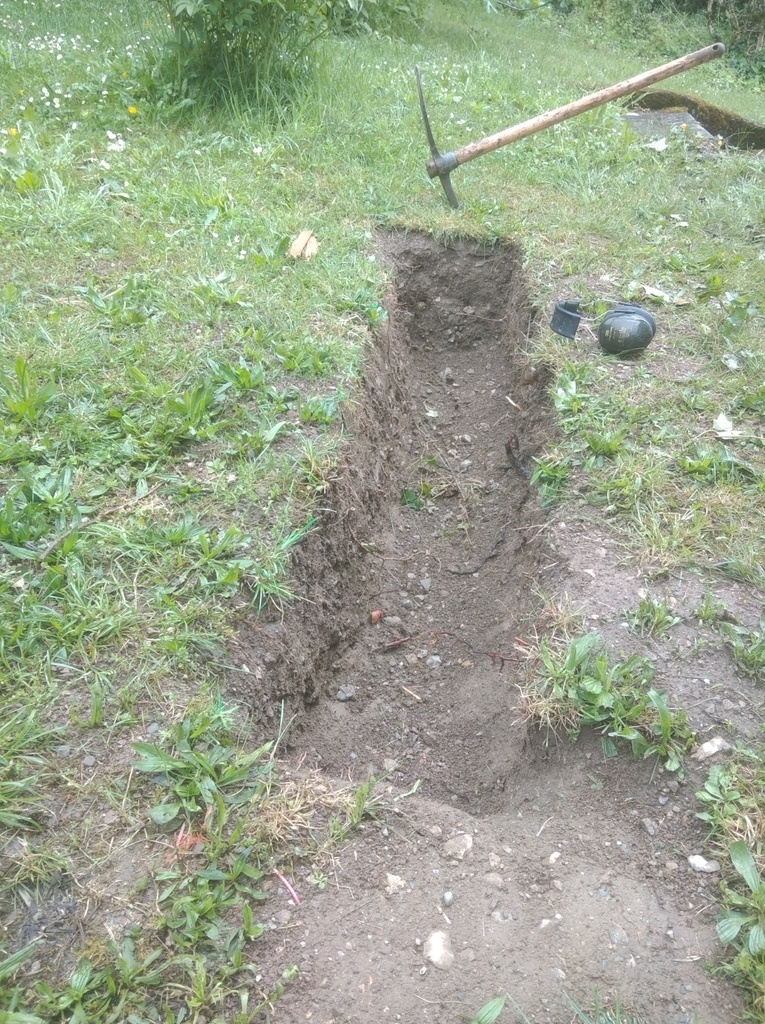

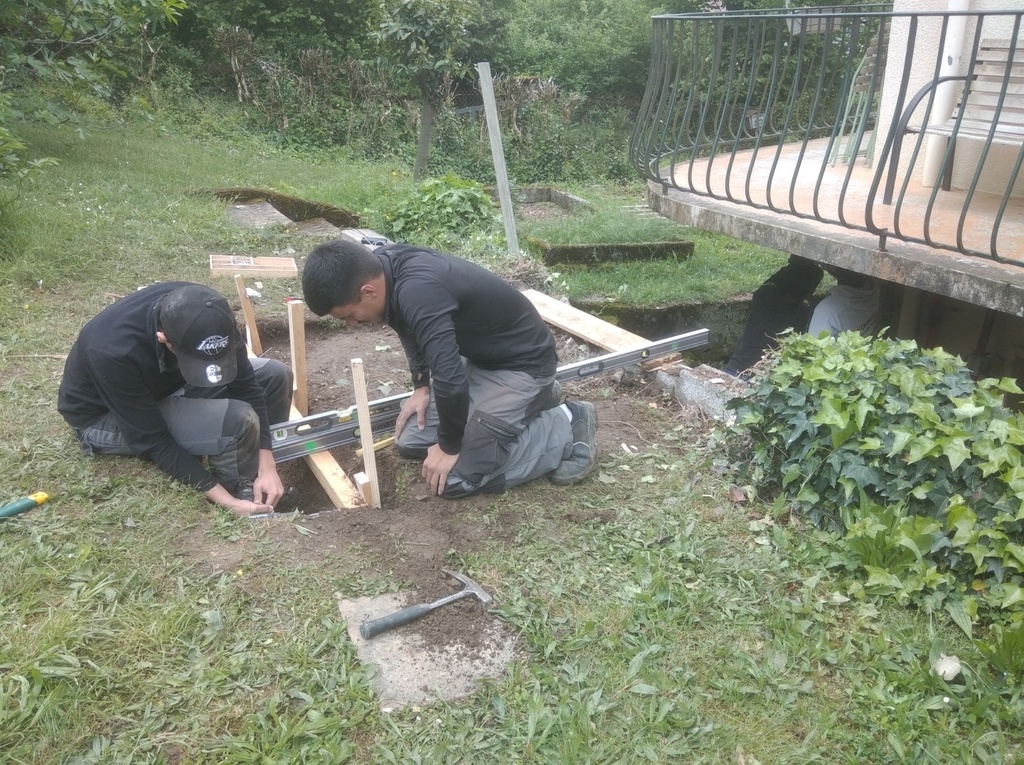

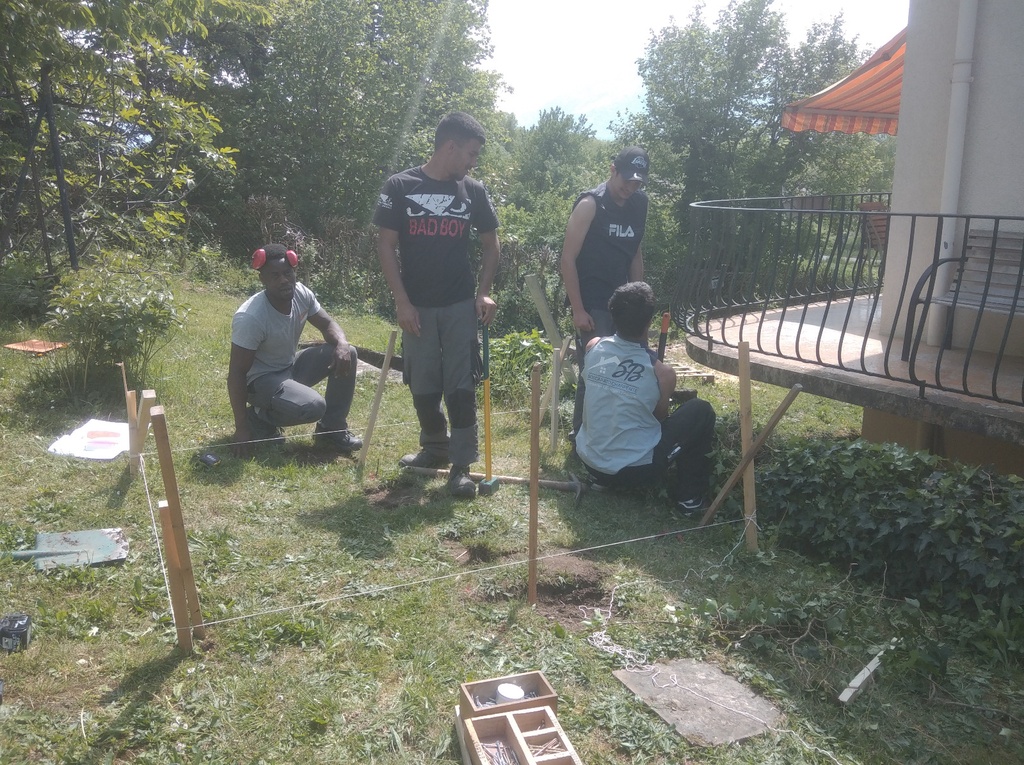

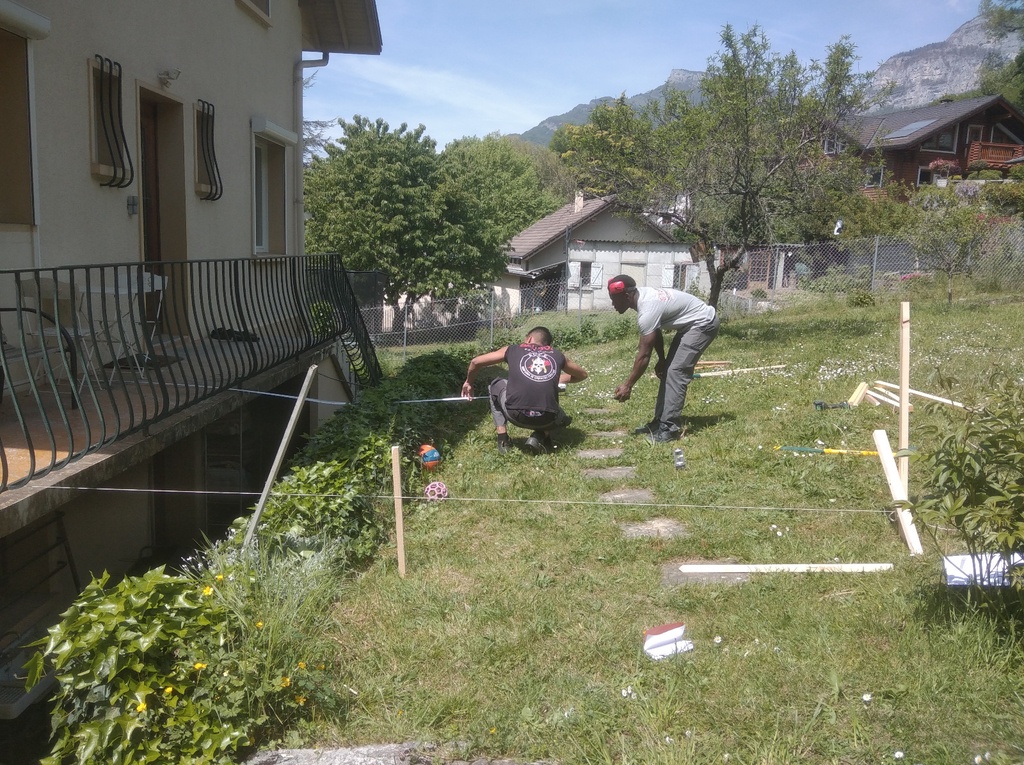

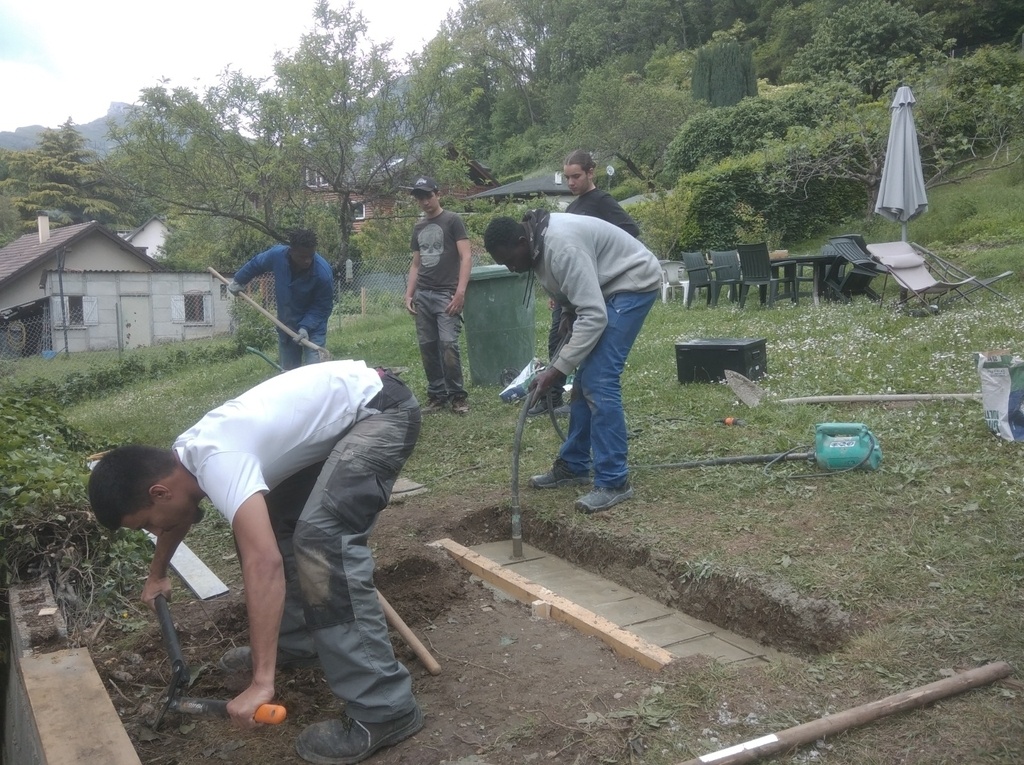

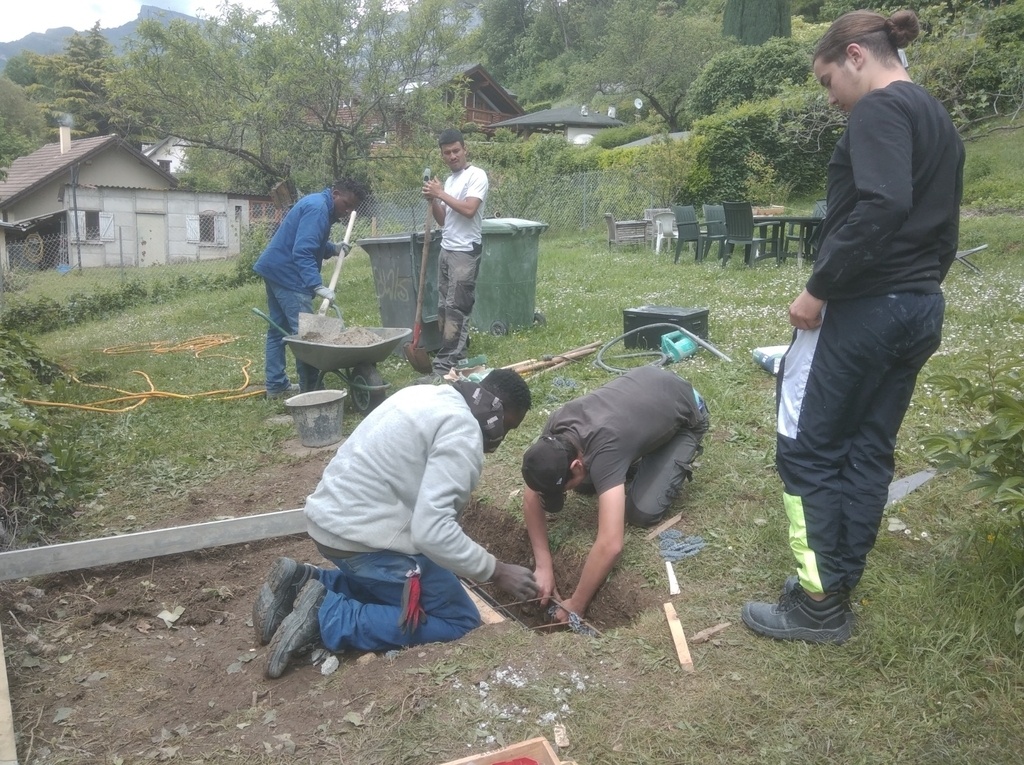

Implantation, fouille et coffrage

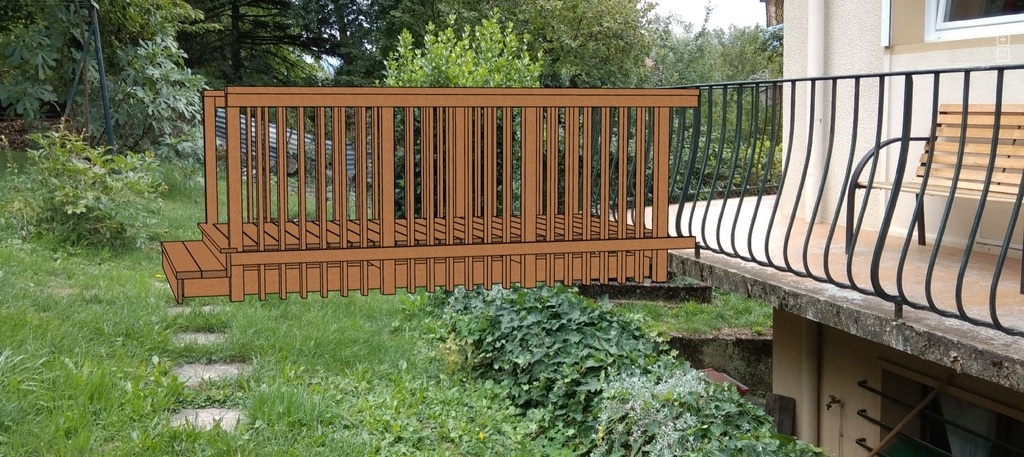

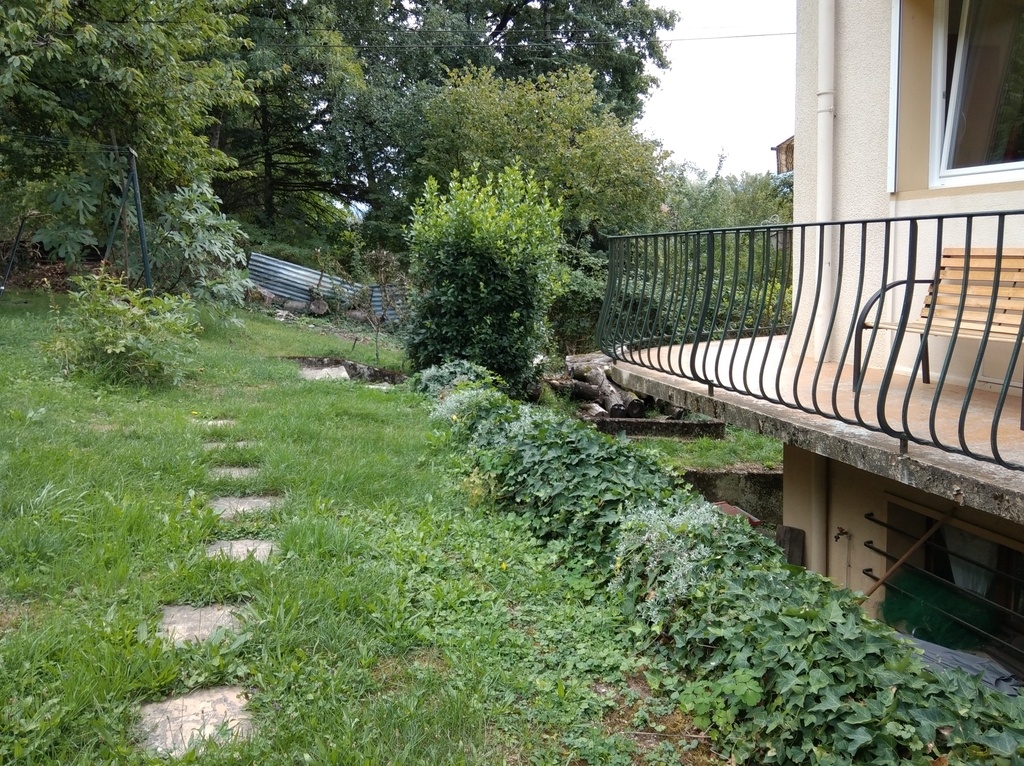

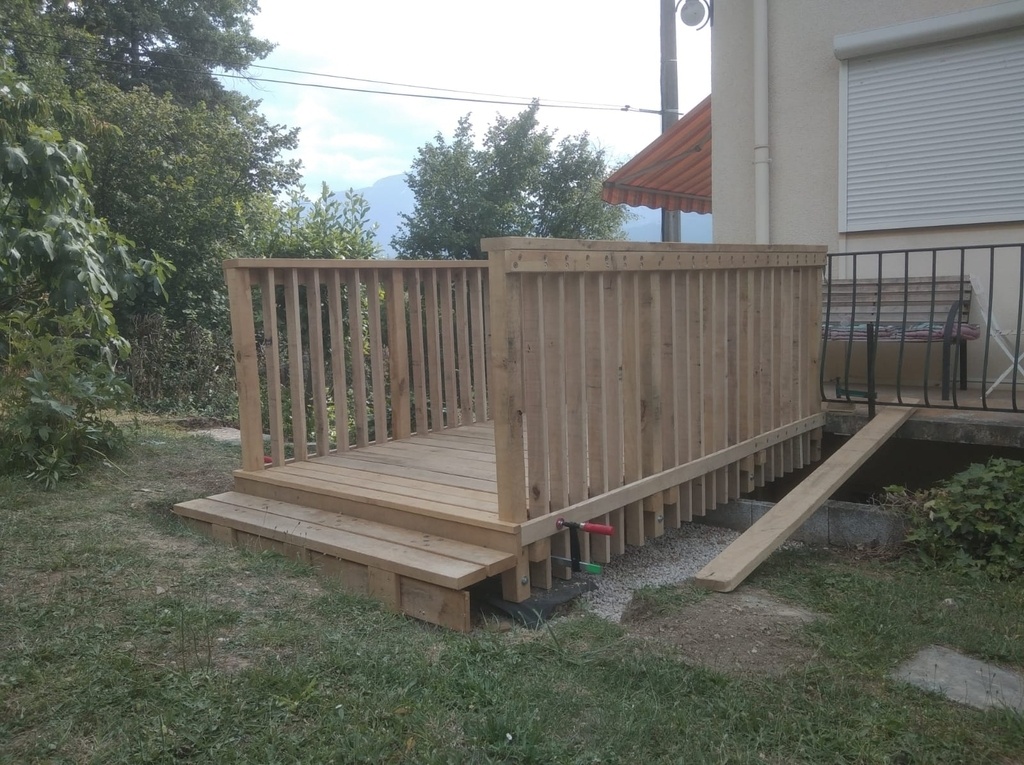

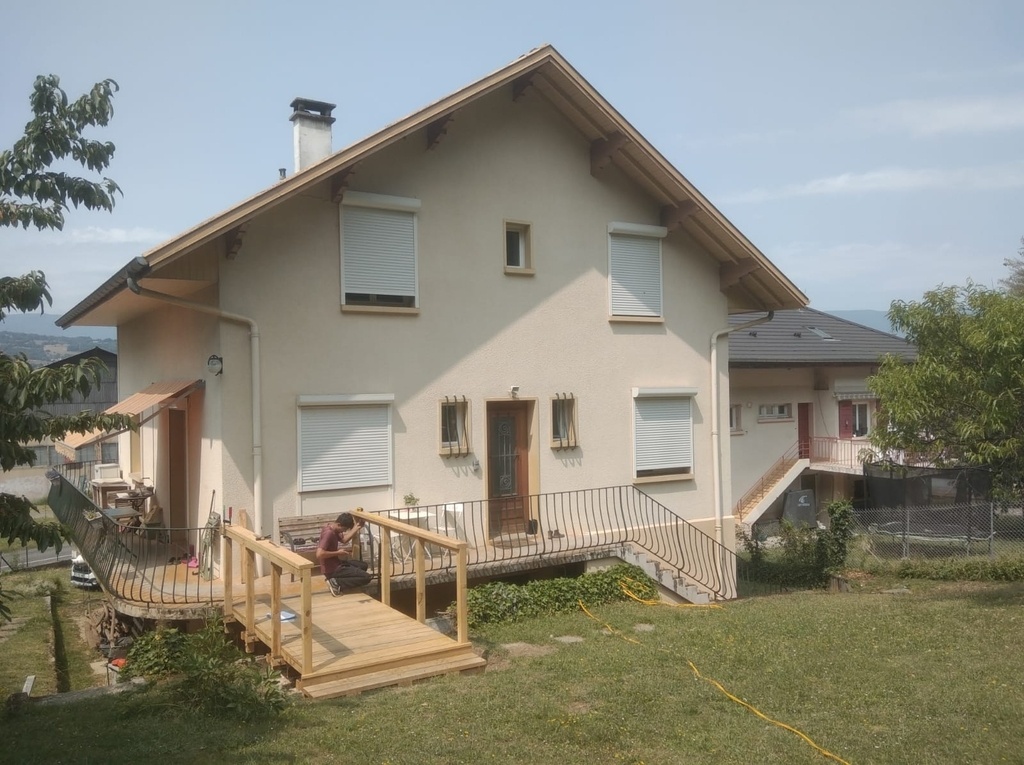

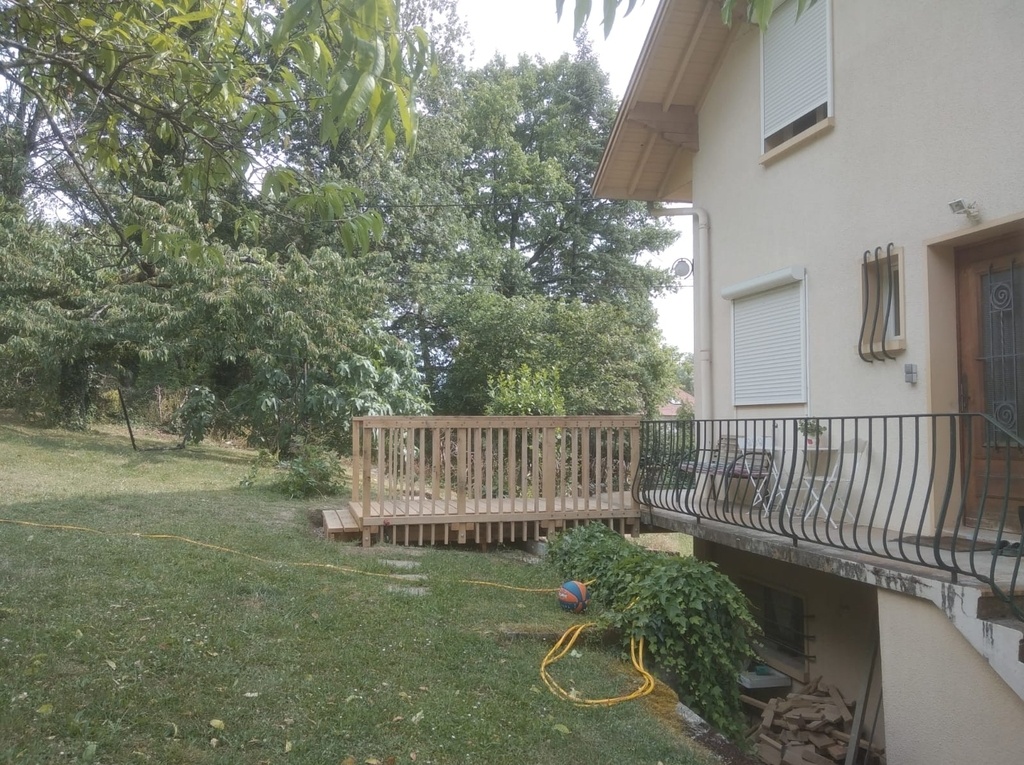

Avant, projet d'intégration, après
