Woodfrog

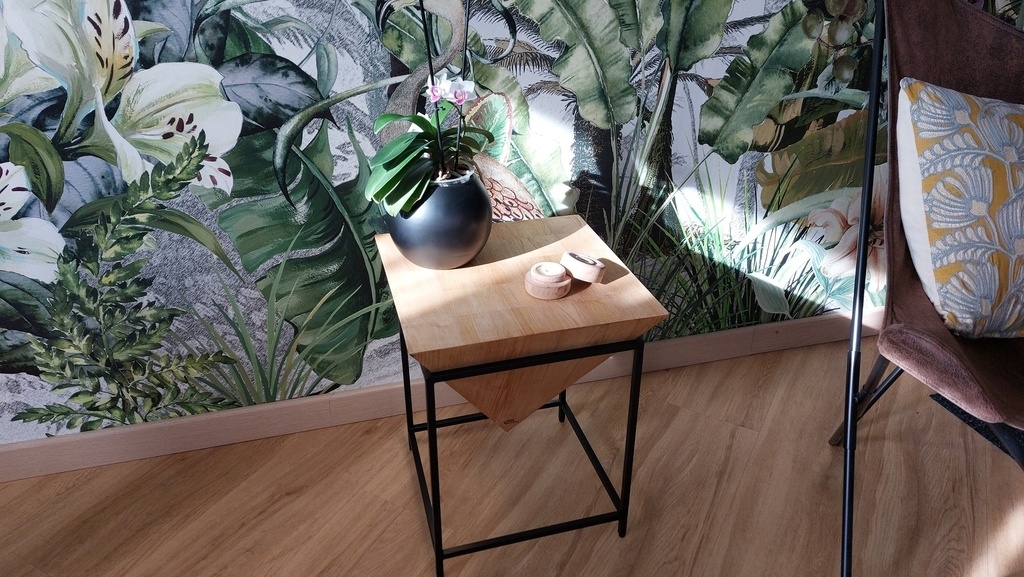

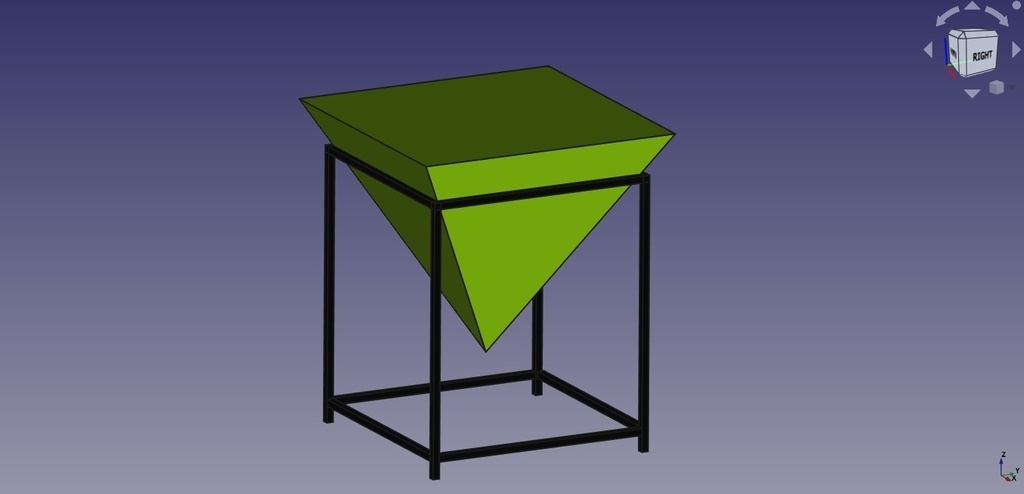

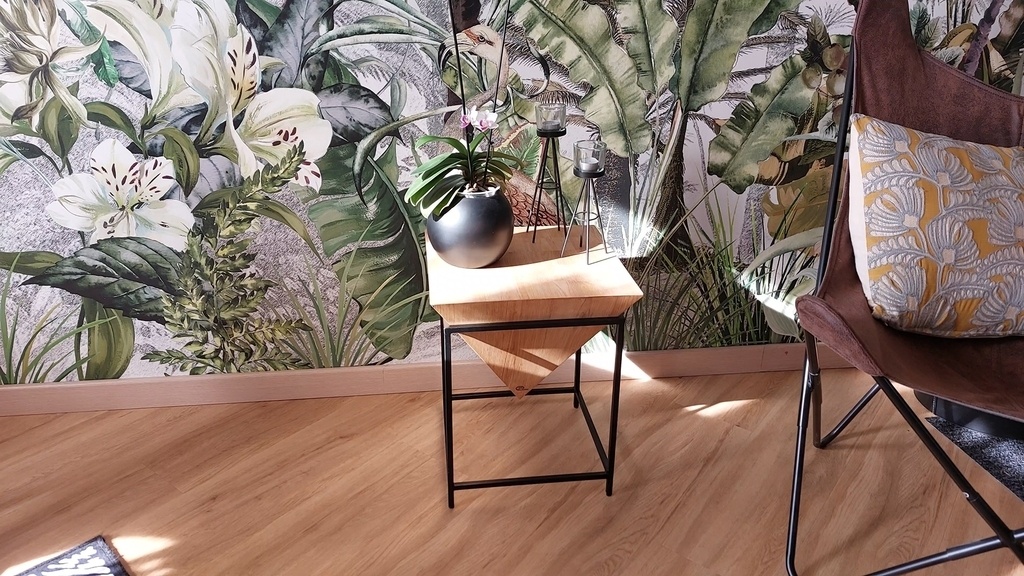

Table d'appoint bois métal en forme de pyramide inversée

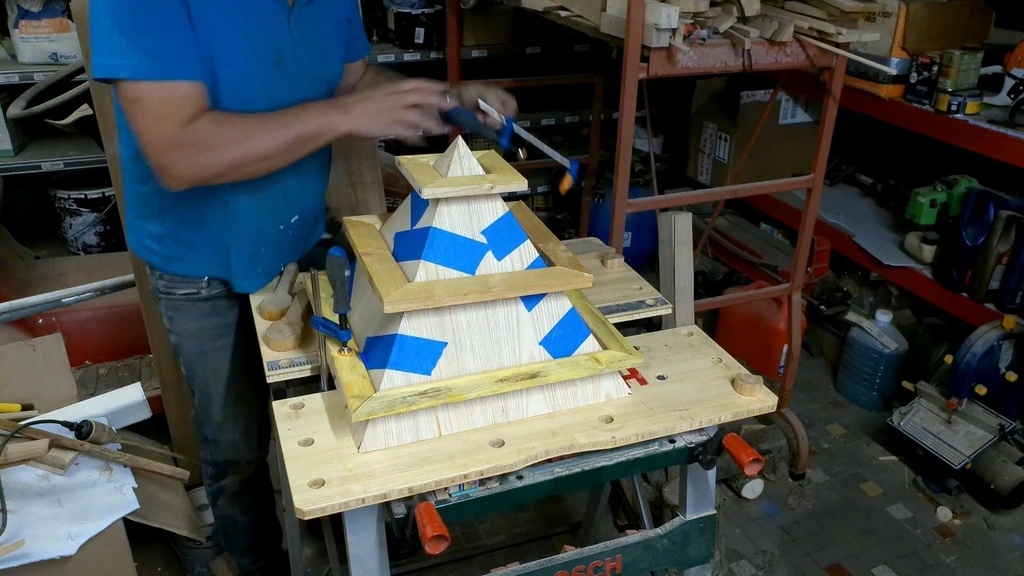

Réalisation détaillée d'une table d'appoint en châtaignier et en métal en forme de pyramide inversée.
Cette table reprend le style des sixties avec la mise en valeur de formes pures. Ici c'est la perfection géométrique de la pyramide qui ressort.
vous pouvez également réaliser cette sellette en prenant du medium si vous désirez avoir un fini peint.
le plan est disponible sur mon site :
woodfrog.fr/


Discussions

Woodfrog  a publié la création "Table d'appoint bois métal en forme de pyramide inversée".
il y a 1 an
sylvainlefrancomtois

👍

artiste : Kamwei Fong

Très chouette ! Dans ma collection !

Woodfrog

pour les curieux pour les angles de coupe:

il faut calculer l'angle dièdre.
une pyramide de hauteur très faible a des angles qui tendent vers 90° et une pyramide très haute tend vers 45°.

voilà ma formule, et je confirme que ca tombait pile poil

Calcul angle dièdre de l’arêtier et plus particulièrement de l’angle de coupe
Φ : angle de coupe coté
α : pente polyèdre pente du toit
n : nombre de faces
Tg(α)=H pyramide/ (coté pyramide/2)=350/200=1.75
α=60.25° ------> angle de la base, donc divisé par 2 pour la coupe= 30°

Cos(Φ) = sin(180/n)*sin(α)
Cos(Φ)=0.707 x sin (60.25)=0.6138
Φ=52.13°
Base 400x400
Hauteur pyramide : 350
Le coté fait 400x450x450

sinon en cherchant il y a des calculs d'angle dièdre en ligne

Bone journée

sylvainlefrancomtois
( Modifié )

je l'ai mise ici !😉

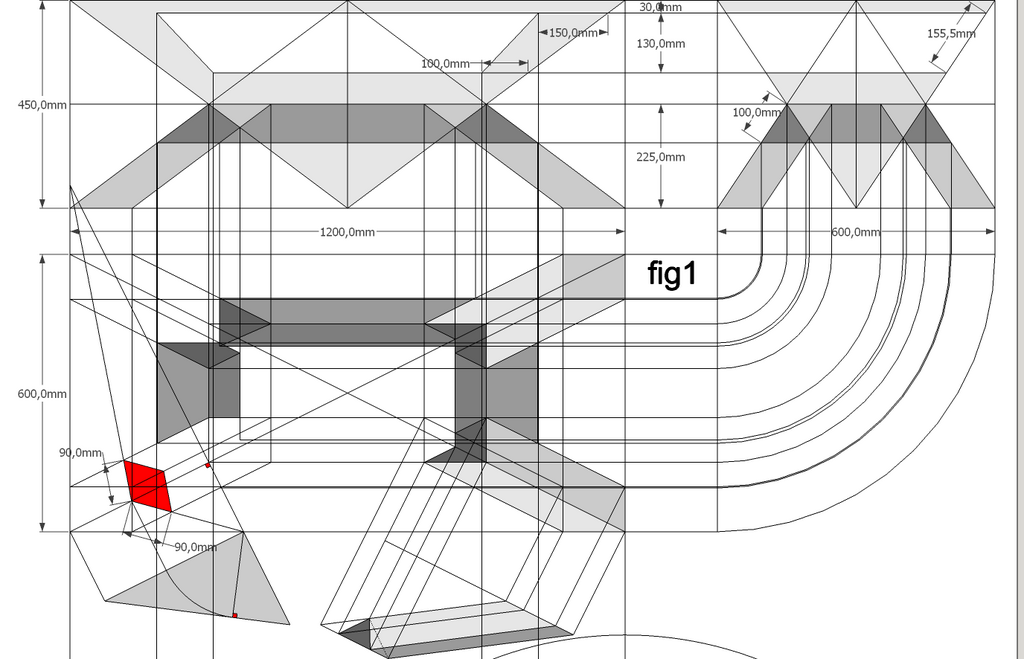

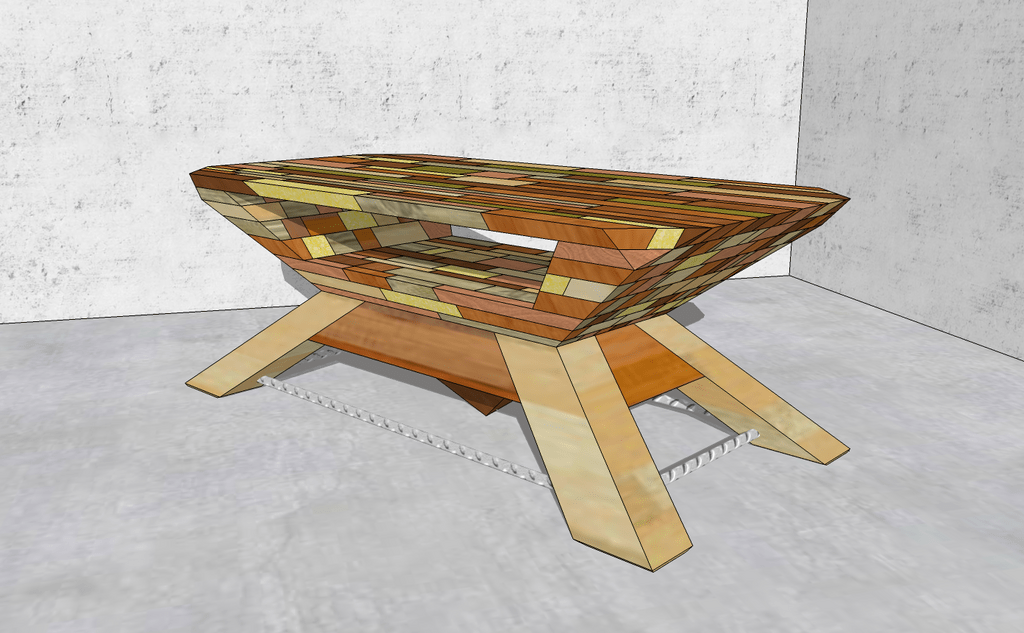

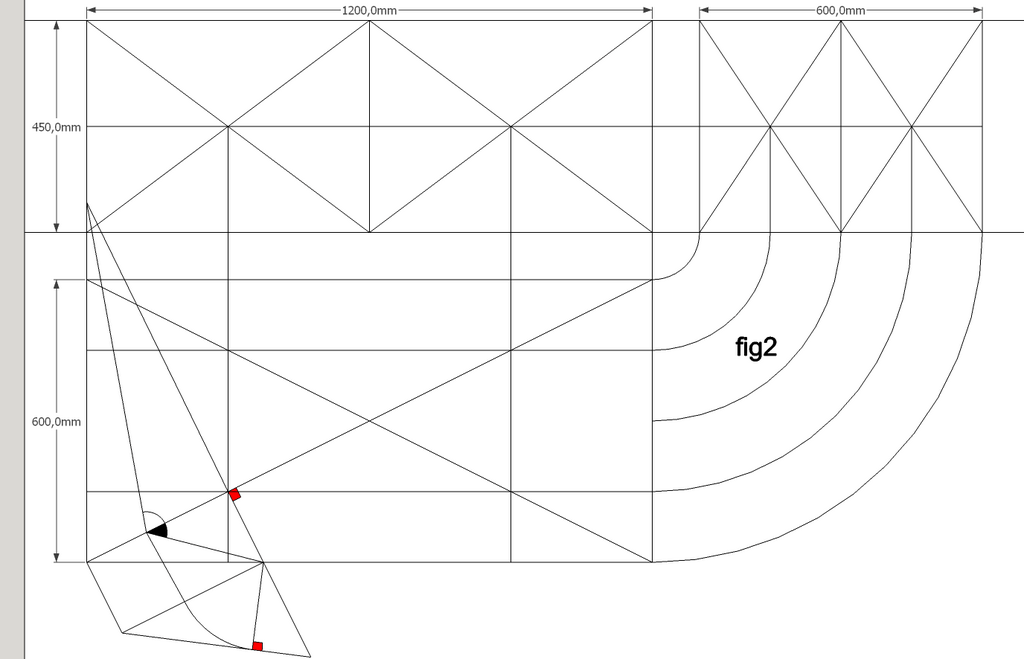

sinon j'avais imaginé ceci

Woodfrog

Merci pour le complément d'infos qui peut en effet aider.
