Comptoir cintré conique bombé

Pour ceux qui avait commencé à suivre le pas à pas sur mon projet de réception (que je n'ai pas encore pris le temps de terminer) il faut que je m'en occupe depuis le temps :)

Quelques informations rapide concernant le projet:

-La façade est cintré conique bombé, elle est réaliser avec 3 épaisseurs de contreplaqué de 5mm qui sont collé entre elles sont vide et ensuite replaquée une première fois avec un placage tilleul pour uniformisé la surface puis avec un placage érable sycomore pour la finition.

-Le caisson ouvert avec les étagères permet de rattraper la déformation entre la façade cintrée conique bombé et les portes des placards qui sont juste cintrées en plan.

-Les portes sont réalisés en collant 4 épaisseurs de contreplaqué de 5mm, alaisé en érable sycomore massif puis replaqué avec du placage érable sycomore.

-Les caissons sont réalisés en mélaminé blanc de 19mm.*

-Le plan de travail inférieur est en mélaminé imitation ardoise

-Le plan de travail supérieur est composé d'alaise en lamellé collé noyer US comprenant 50 feuillets de 9/10 de mm qui ont été collé dans un moule et contre moule pour obtenir la forme, les panneaux sont quand à eux en contreplaqué et replaqué en érable sycomore. Le tout est assemblé en rainure languette.

-Le plan de travail supérieur est soutenu par 4 arêtier cintré à chant d'équerre en noyer européen

-Les oiseaux sur la façade sont réalisé en lamellé collé, ils comptes chacun 11 feuillets de placage noyer US de 9/10 de mm et suivent également la forme cintré conique bombé de la façade.

Ce projet a demander environ 850h de travail réparti comme suit:
-80h de recherche d'esthétique et de solution technique
-120h de conception sur ordinateur, préparation des programme pour les gabarits, organisation du planning...
-environ 600h de fabrication en atelier
-20h pour la pose avec l'ajustage au mur et le raccordement électrique des prises intégrées.

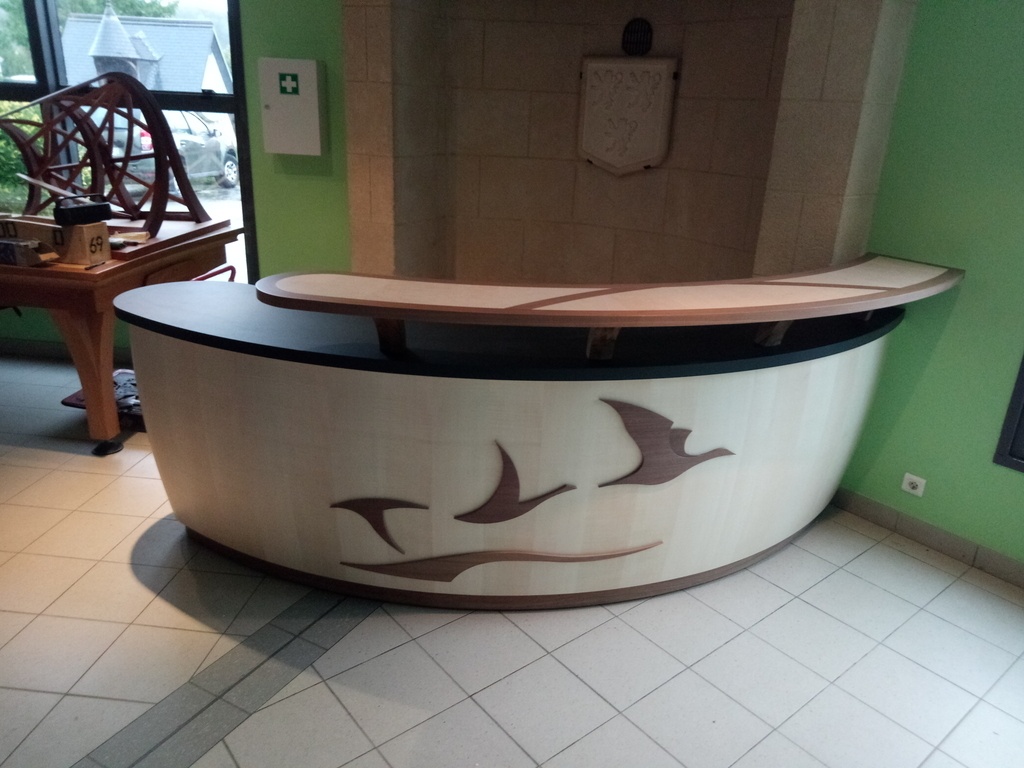

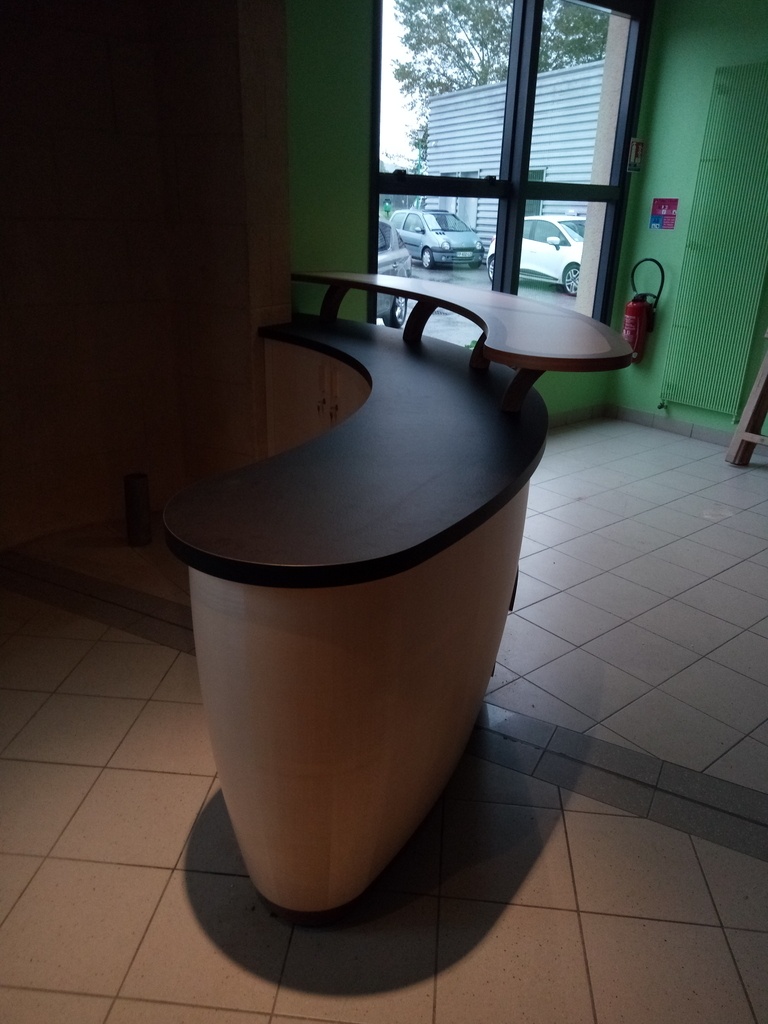

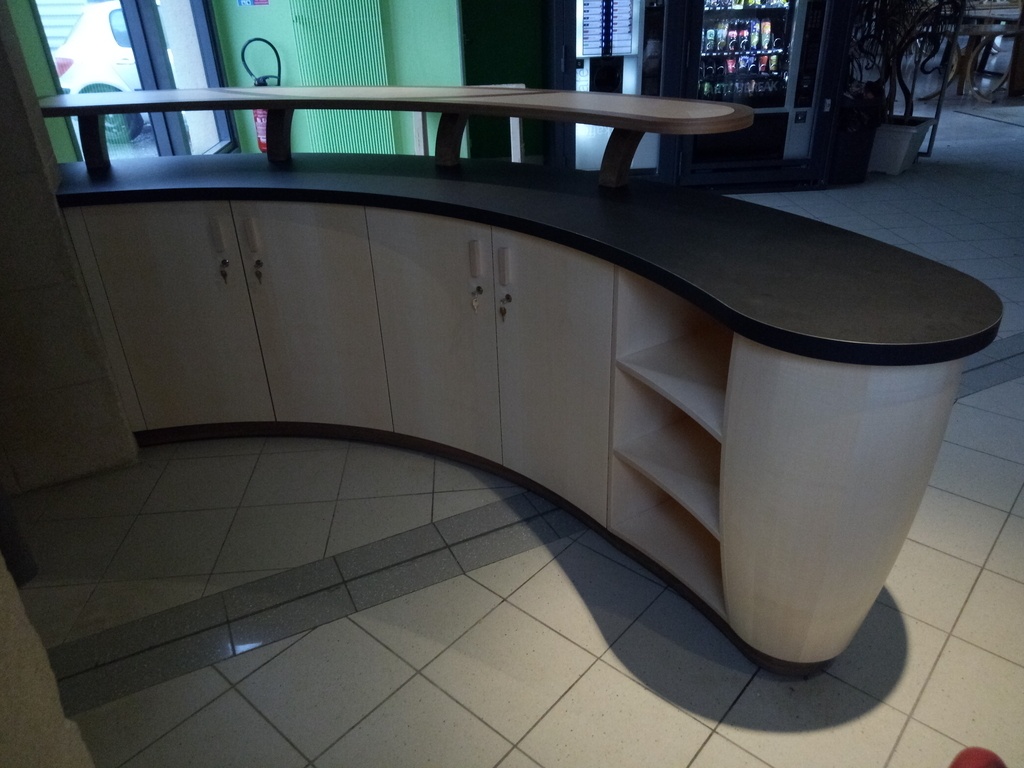

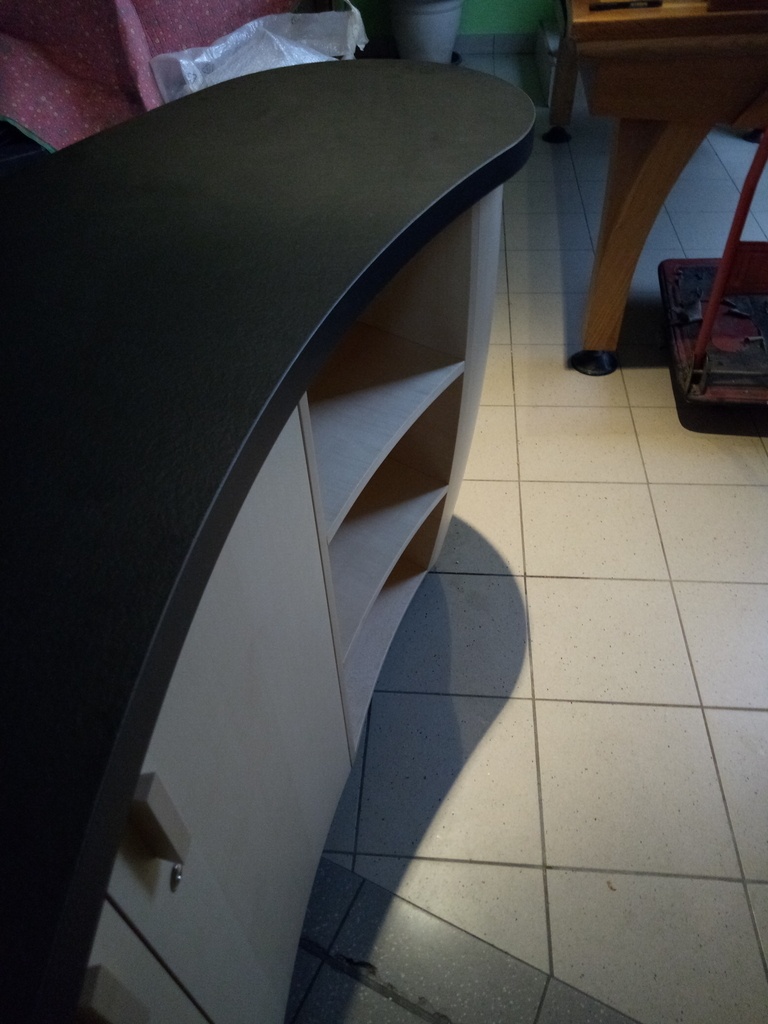

Voici quelques photos du résultat final une fois posé.

+

+

+

+
