Voilà une charpente pour mon abri de camping car et aussi pour y stocker du bois, alors oui il est grand environ 8x6 m et très haut minimum 3.25m mais comme j'ai une différence de niveau entre le haut et le bas j'ai pris le point haut comme référence.
Sur les socles j'ai mis des pieds que l'on peut régler en hauteur et qui support une charge assez lourde, le calcul a été fait par mes soins et après j'ai contrôler avec un ingénieurs et ce qui est souvent déterminant pour la charpente c'est la flèche admissible ou que l'on souhaite admettre...
Je n'ai pas mis de jambe de force dans le sens de la rentré du camping car pour ne pas avoir de problème pour le rentrer. J'ai donc opter pourdes connecteurs de plus certains de ces connecteurs font comme un cadre rigide ce qui est intéressant (connecteur spéciaux avec la plaque dessus).

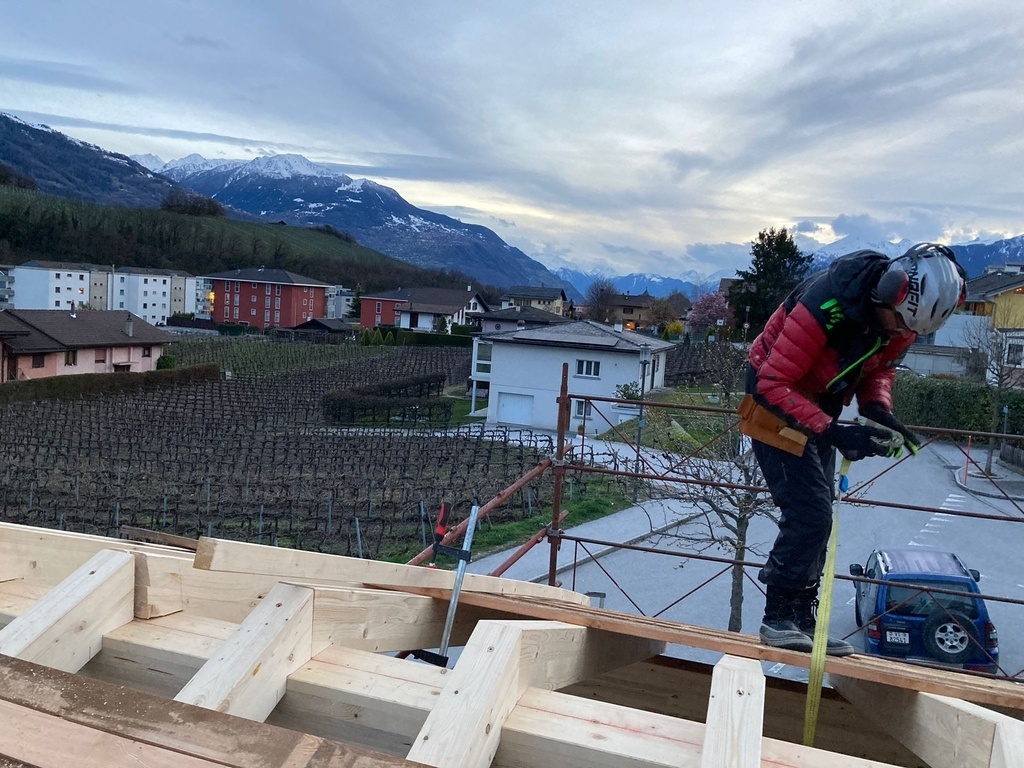

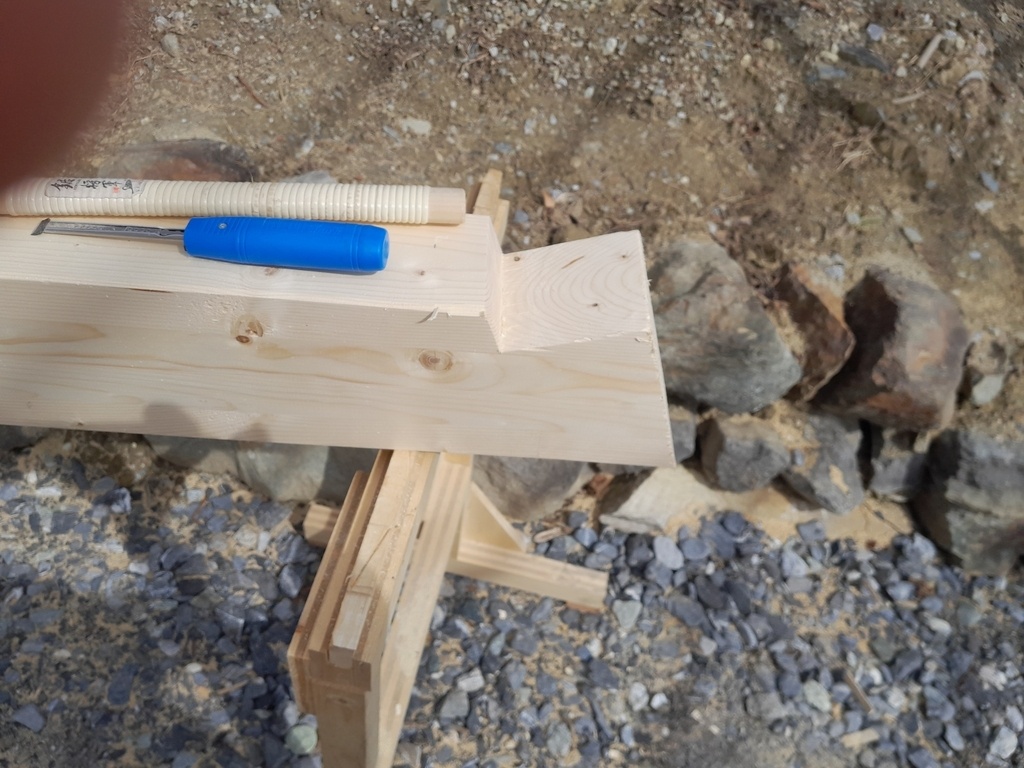

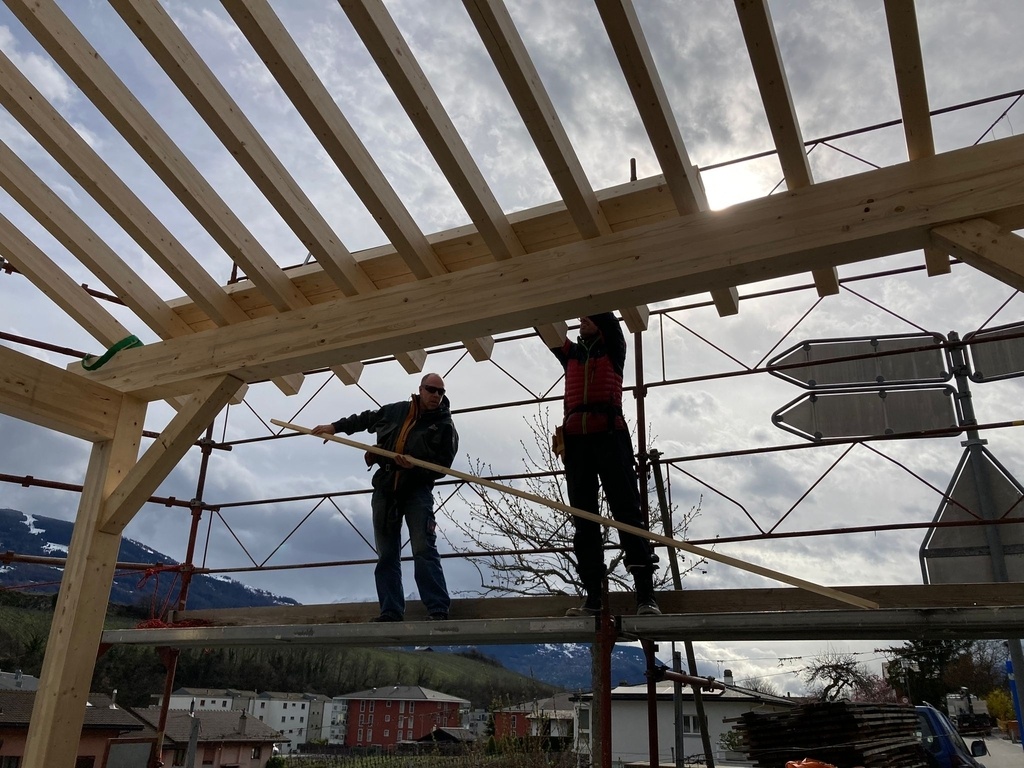

Sinon rien de bien compliqué j'ai délardé les pannes sablières et j'ai fais le pas dans les chevrons. Le tout est vissé.
Donc vraiment rien de traditionnel je l'avais prévenu, mais ca reste quand même très plaisant à le faire.
on juste pas réussi à le mettre hors d'eau dans la journée on a du bâcher provisoirement, parce que j'ai quand même prévue une sous couverture sur conseil d'un ami ferblantier-couvreur.
Licence
Discussions
Intéressant!
Comment ça fait pour ne pas s'affaisser sur le coté, sans contreventements ?
Oui, je suis aussi curieux de savoir comment est assurée la rigidité latérale ?
Il le met dans la description il a utilisé des connecteurs métalliques spéciaux noyés dans le bois. J'ai déjà vu ça et ça a l'air de marcher...
ça doit faire appel à la physique quantique...
oui c est très étonnant, mais il y des connecteurs pour cadre rigide, je suis aussi dubitatif mais s ils le vendent c est que ca doit marcher
Si cela marche, cela révolutionne la charpenterie... Plus besoin de contreventements, de triangulations, etc... Si ça marche...
A voir dans 5 ou 10 ans, après quelques tempêtes, glissements de terrain, secousses sismiques, grosses chutes de neige, etc...Tout ce qui qui peut mettre la structure légèrement de biais.
Et alors, ce sont les vis qui vont travailler en cisaillement, les trous vont s'élargir, le bois va se fendre, un et un jour, avec l'usure et le temps, crac...
Bravo, belle charpente !

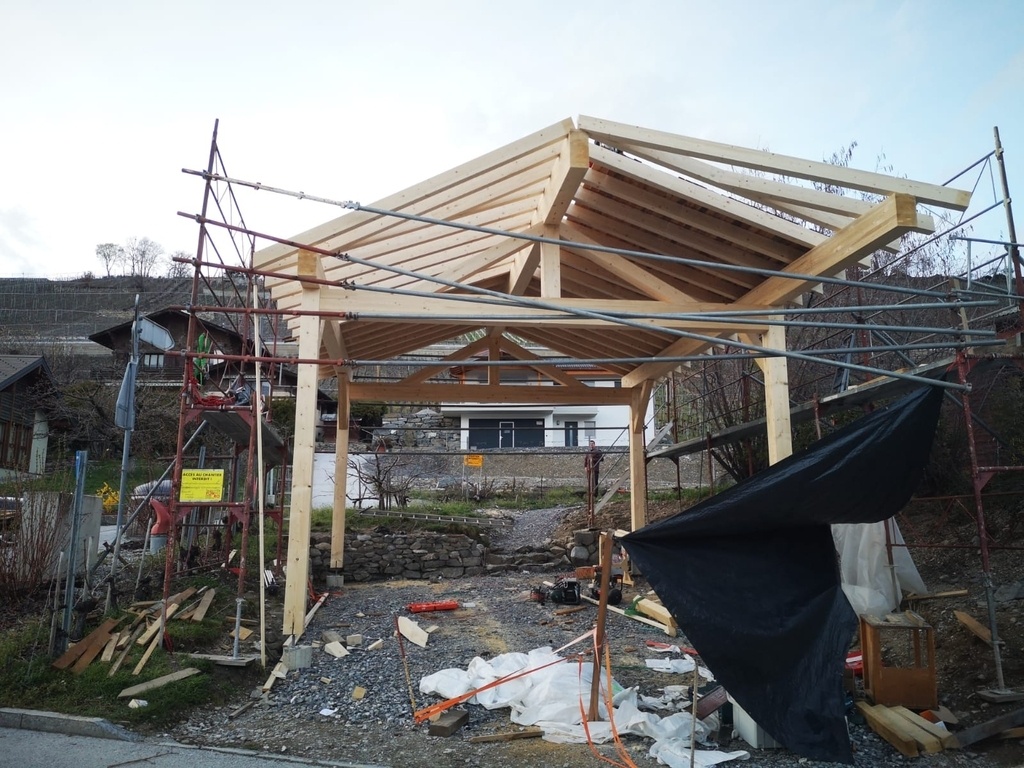

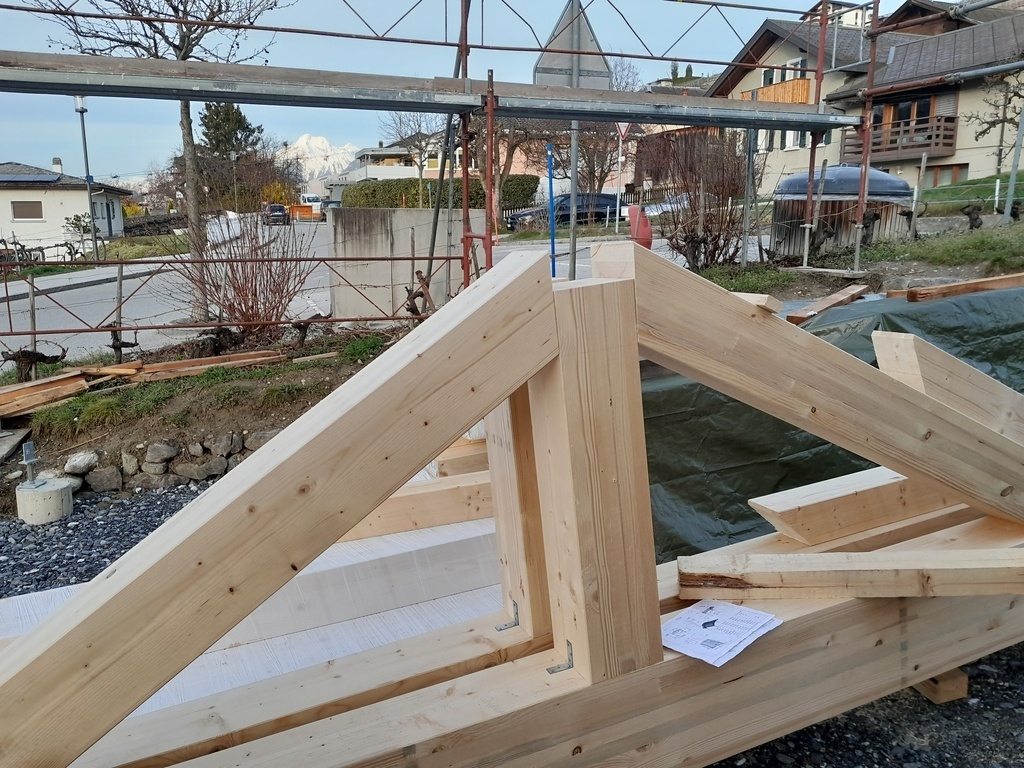

les petites équerres métalliques qu'on voit sur la deuxième photo, c'est pour remplacer la liaison tenon/mortaise entre le poinçon et l'entrait, ou c'est juste pour rire ?
ebenober Parfois, des petites choses bien placées font bien mieux que de très grosses au mauvais endroit.
Kentaro
Je soupçonne un double sens, mais je ne suis pas sûr d'avoir bien compris..?
ebenober non, non, aucun vilain double sens... c'était comme ça, pour dire...

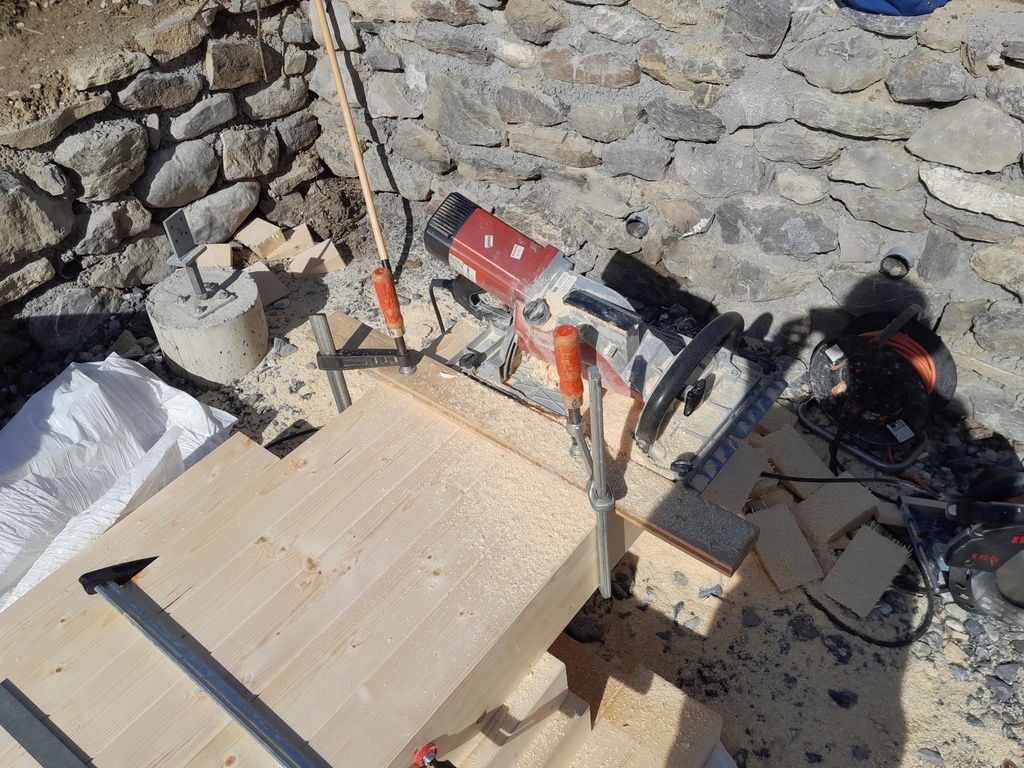

Il me semble que l'on voit les connecteurs métalliques sur la 6e photos sur le haut des poteaux.
c était pour tenir les poinçons pendant le vissage et je n ai pas enlevé..
