RickMosa81

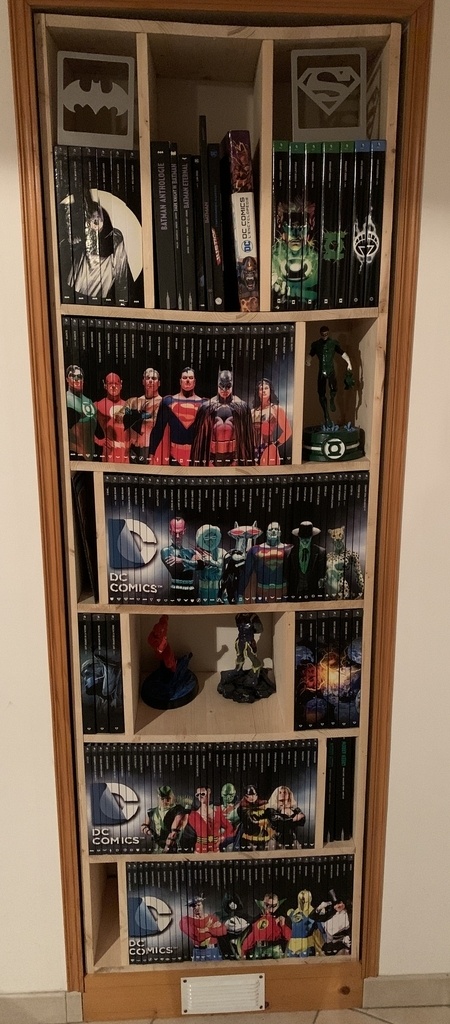

Bibliothèque encastrée


Bonjour.

Voici ma première grosse création
Réalisée en planche de pin 200/60/28
Hauteur 198 largeur 67,5 profondeur 28

J’ai moi même fait les découpes des planches à la scie circulaire Dexter 82274699 et c’était la première fois que j’utilisais cet outil

Plusieurs contraintes auxquels j’ai eu du mal à faire face : la niche n’était pas régulière (équerrage etc), les planches mal stockées ont gondolées, et les découpes étaient imparfaites.

Je dirais que la bibliothèque que j’ai monté puis encastré depuis quelques semaines a continué à s’affaisser.

J’ai utilisé des vis à bois de 35mm de long et rien d’autre pour fixer les planches entre elles

Pensez vous que les planches vont supporter le poids aux endroits où les niches sont moins remplis ?

Auriez vous des conseils à me fournir pour ce genre de réalisation ?

Merci pour vos retour et bon travaux à vous

Mis à jour

Discussions

RickMosa81 a publié la création "Bibliothèque encastrée".
il y a 1 an
Erebor

Bonjour,
C'est super de se lancer et félicitations tu es arrivé au bout.
Mon principal conseil c'est de bien veiller à l'orientation du bois. Sur les photos on voit bien que le fil du bois est perpendiculaire aux étagères or c'est le sens dans lequel le bois est le moins résistant. Tes étagères se seraient probablement bien tenues si le bois avait été orienté à 90° l'épaisseur du bois et la longueur sont cohérentes.
Bref une bien belle réalisation pleine d'apprentissages

RickMosa81
( Modifié )

Merci pour votre retour
Qu’est ce que vous entendez par le bois orienté à 90º?

Erebor

Le fil du bois (les traits visibles que forment les fibres) vont de la façade vers le fond ils devraient normalement aller de la gauche à la droite du meuble.
Une grande part de la flexion qu'on peut voir sur les photos vient de cette mauvaise orientation.

Tortuga007

Hello,

Bravo pour t'être lancé et être allé au bout. Certes, il y a de la marge d'amélioration, mais il faut bien débuter quelque part. Et les premiers essais comportent leur lot d'enseignements. Il faut persévérer.

Dans le cas présent, je pense que le principal problème vient (au delà de la juste remarque d'Erebor sur le sens du fil du bois) du fait que tu as une collection impressionnante de livres. Je devine que le poids supporté par les étagères est important. Dans ce cas tu a plusieurs pistes envisageables :

  • Au risque d'avoir à "sacrifier" les images reconstituées par les tranches, tu peux envisager l'ajout de montants verticaux
  • Tu peux augmenter les épaisseurs utilisées pour construire, ou utiliser plusieurs épaisseurs contrecollées, pour augmenter la résistance des planches
  • Ou alors choisir des essences de bois qui sont moins sujettes au fléchissement (voir les experts pour le choix optimal en la matière)
  • Enfin il existe des possibilités moins accessibles (mais faisables à postériori, moyennant un démontage) comme inclure dans tes planches horizontales des renforts (en carbone, en profilé alu ou en acier) : une rainure à la défonçeuse, un peu de résine pour le collage... et le tour est joué.
RickMosa81

Merci pour votre retour et vos conseils

DLMConcept
( Modifié )

C'est bien pour un début.
Après effectivement, le bois des étagères, tu as mis le fil du bois d'arrière en avant, ce qui fragilise la planche.
Il est conseillé de le mettre de gauche à droit ( ou droite a gauche) pour + de solidité (compliqué d'expliquer par écrit 😅) si ça peut t'aider, vas voir sur ma page Facebook DLMCONCEPT, tu auras des exemples et n'hésites pas à m'envoyer un message si t'as des questions.
De plus, sans renfort, les tablettes de pin supportent assez mal les charges lourdes.
Ce que je fais en général, c'est de rajouter dans le fond un morceau de tablettes de quelques cm de hauteur sur toutes la longueur de l'étagère pour faire comme un L.

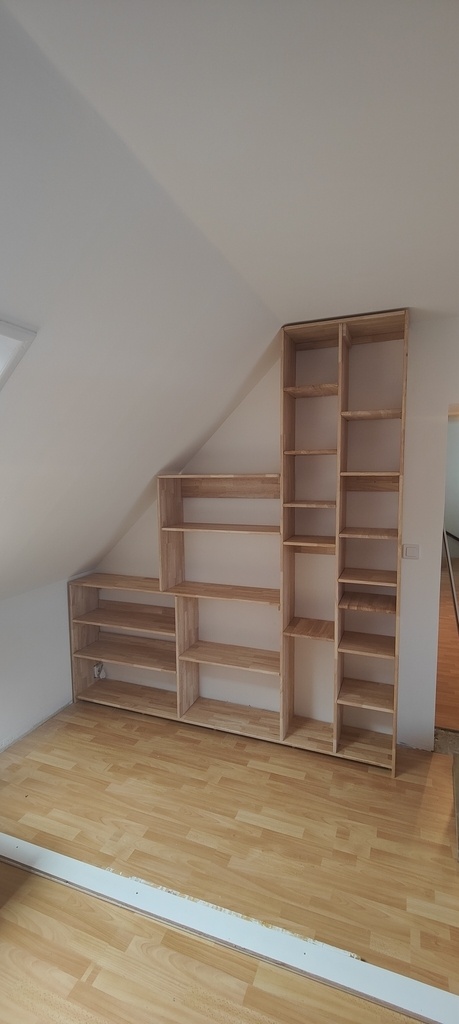

Je t'ai mis une photo d'une de mes réalisations en exemple 😉

Erebor

Effectivement le renfort joue le rôle de raidisseur c'est une très bonne solution

RickMosa81

J’avais effectivement relevé l’erreur sur le sens de mes planches. D’autant que je pense que sur les 3 planches de base j’ai pris la plus gondolé pour toute les planches horizontales 🤦🏻‍♂️

Je vois pas très bien comment tu positionne tes renforts. Mais merci pour le retour à nouveau

DLMConcept

RickMosa81 sur la photo que je t'ai posté il y en a plusieurs.

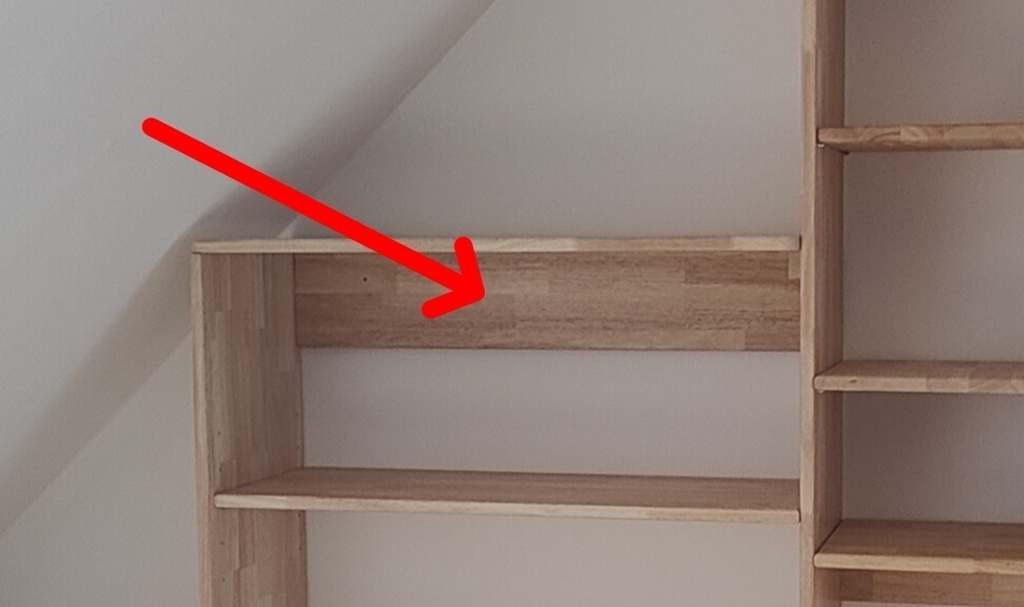

Exemple

RickMosa81

DLMConcept Ah d’accord ok tu n’en mets pas à chaque planche ??

DLMConcept

RickMosa81 Non, juste à celles où je sais que la charge va être extrêmement lourde.
Après, tu n'es pas obligé de faire aussi grand, 3/4 cm suffisent la plupart du temps.

RickMosa81

DLMConcept d’accord merci

Santé !
( Modifié )

Hello,

Il faut un début à tout. Je crains qu'ici se soient tes livres qui tiennent la bibliothèque et non l'inverse 😏😅

Suis les bons conseils donnés avec bienveillance sur ce site et tu va vite apprendre.

RickMosa81

Pour le coup non les livres ne touchent pas encore
Merci !

foal
( Modifié )

si tu souhaites corriger ça, il faut tout sortir et démonter.En premier ,changer les tablettes dont le fil est dans le mauvais sens.remettre des tablettes bien droites et éventuellement clouer un fond en isorel blanc pour tenter de rigidifier l'ensemble.bon courage pour la suite.

Vincent P
( Modifié )

chui pas d'accord, il faut pas réparer. C'est certes pas solide, mais il faut être fière de ses premier essais. Si la stabilité devient critique, on répare, mais temps que ca tien, moi je garderais 😁
(ou si la frise que forme la tranche des manga deviens trop tordue pour que ce soit esthétique !!!)

foal
( Modifié )

Vincent P j'ai dis SI! mais vu la construction ,ça va se casser la gu...pour progresser ,il faut savoir reconnaître ses erreurs,on appelle ça l'apprentissage!

RickMosa81

foal je pense qu’un démontage va être envisagé effectivement 😭

foal
( Modifié )

RickMosa81 👍ce serait dommage de risquer d'abîmer ta superbe collection!

RickMosa81

Je remercie tout le monde pour vos retours ça change des groupes fb plein de commentaires malveillants.

copacubana

Moi je trouve que ça lui donne un style !
Je suis parti du principe de ne jamais refaire mes réalisations, je préfère voir les défauts, et apprécier mes progrès...
Bon, je confesse que petit à petit je remplace celles des débuts par autre chose, qui correspond mieux a mes besoins/gouts du moment.

Ton étagère restera toujours plus solide qu'un meuble en agglo de confo 😉

Ferghus
( Modifié )

Moi je pense qu'il y a trop de Comics en plus on m'a dit que tu préférais les Marvel aux DC donc je te propose de me les céder comme ça le problème de bibliothèque est réglé. ;) Non ne me remercie pas je sais être altruiste :D sinon blague à part comme dit dans les autres commentaires le sens du bois pour ce genre de projet a sa grande importance (j'ai fait la même erreur pour une étagère chez moi à mes débuts) mais elle n'a pas tant bouger vu que je n'avais pas autant de poids que toi dessus. Pour renforcer le tout j'aurai mis une barre carré métallique incruster dans le bois pour le renforcer. mais effectivement cela exige de tout redémonter...

RickMosa81

Ah c’est bien tenté mais il va falloir proposer un meilleur prix que de l’altruisme si tu la veux ;)
Quel procédé permet d’incruster des barres métalliques dans le bois ?

Ferghus

un défonçage à la défonceuse avec une fraise de la même dimension que la barre que tu veux mettre ;)
