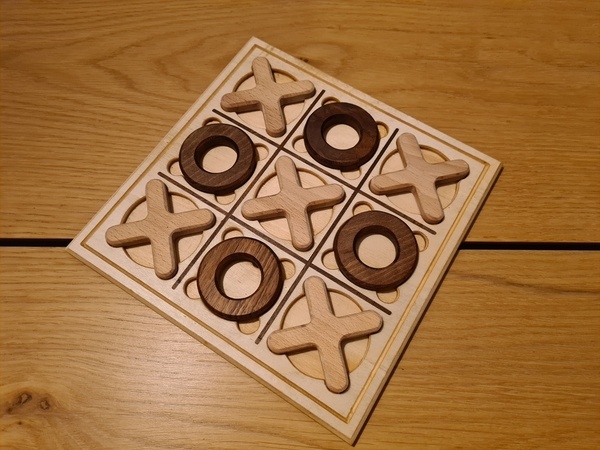

Jeu "Morpion"

Cette création contient 1 retour d'expérience.

Parfois il suffit d'un crayon et d'une feuille, ou simplement d'une plage de sable fin.

Et parfois, il faut une Shaper Origin, du contre-plaqué et des chutes de noyer et de hêtre.

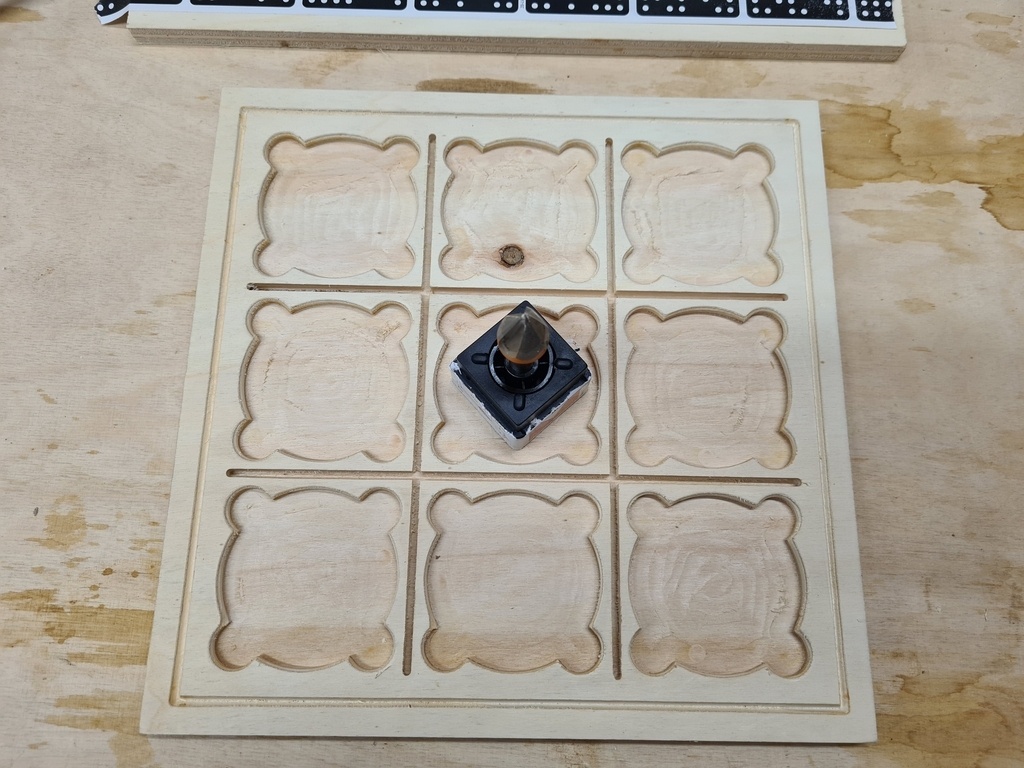

Le plateau est un (mauvais) contre-plaqué de peuplier usiné à la Shaper Origin.

  • Les formes sont la combinaison d'une croix et d'un rond. Usinage fraise hélicoïdale 6mm avec un offset de 0.2mm + chanfrein interne fraise V 60°
  • Contour usiné avec la fraise V 60°

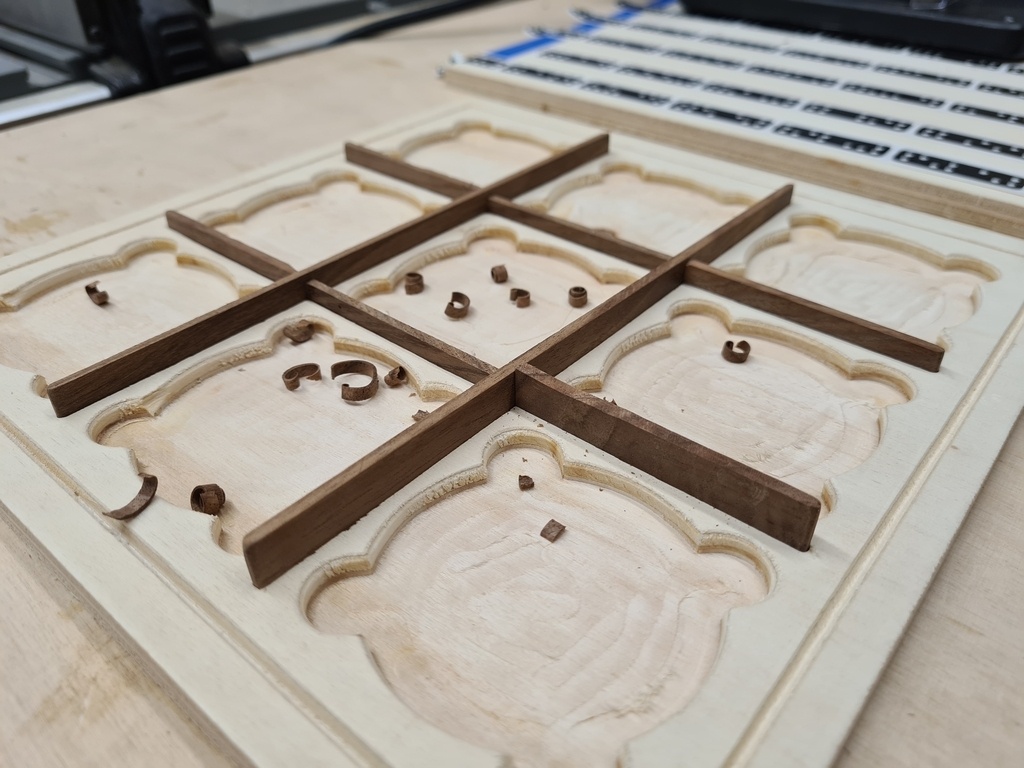

  • Cadrillage usiné à la fraise D=3mm. Inserts de noyer rabotés à la main.

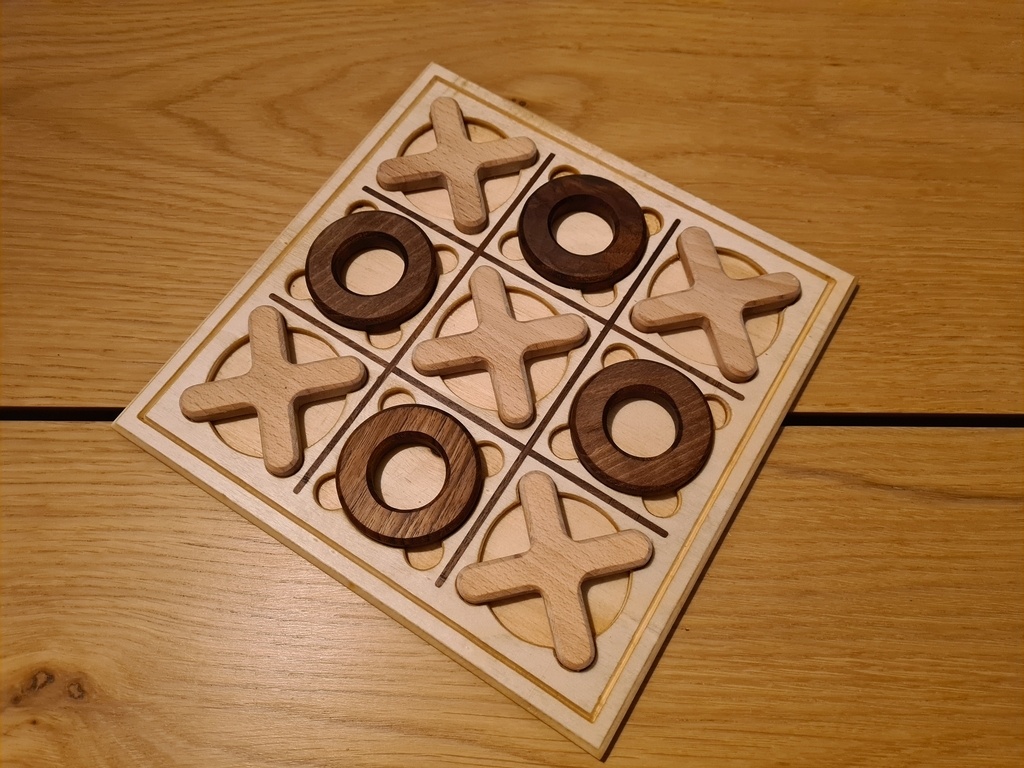

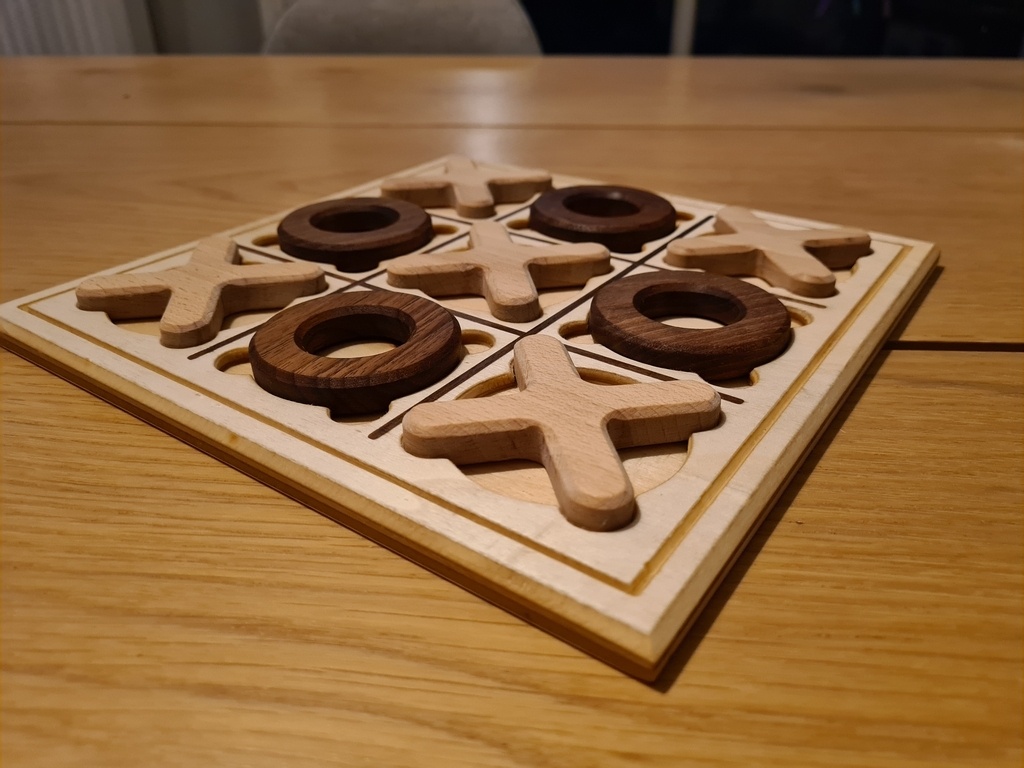

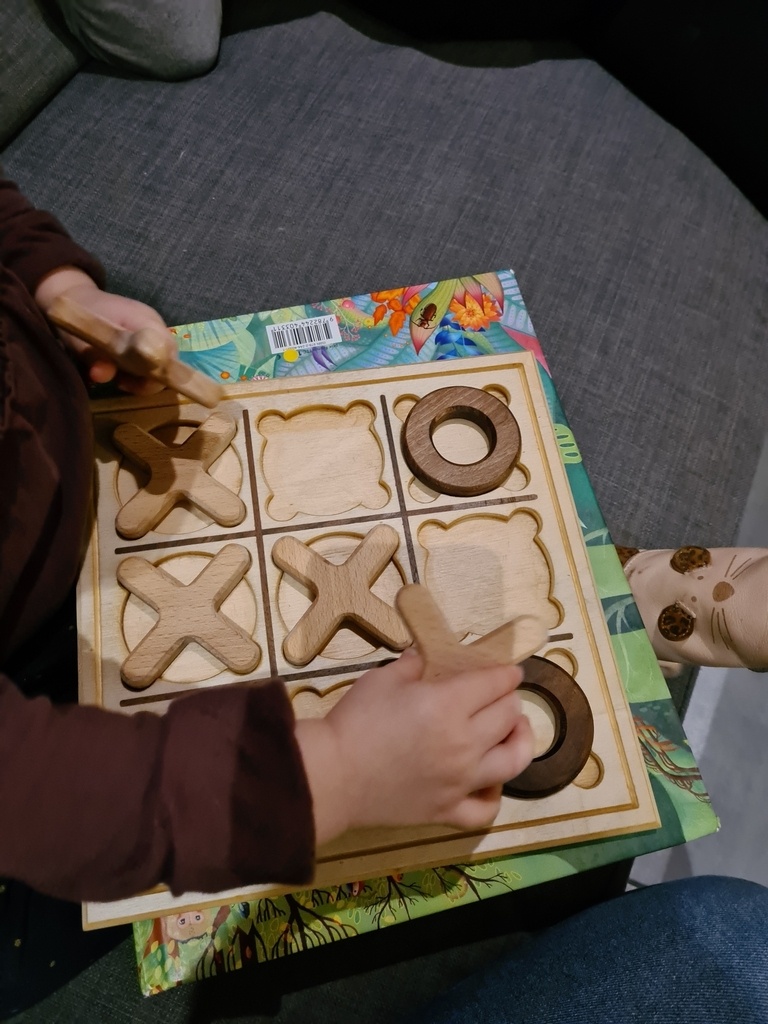

Les pièces sont constituées de chutes de noyer et de hêtre

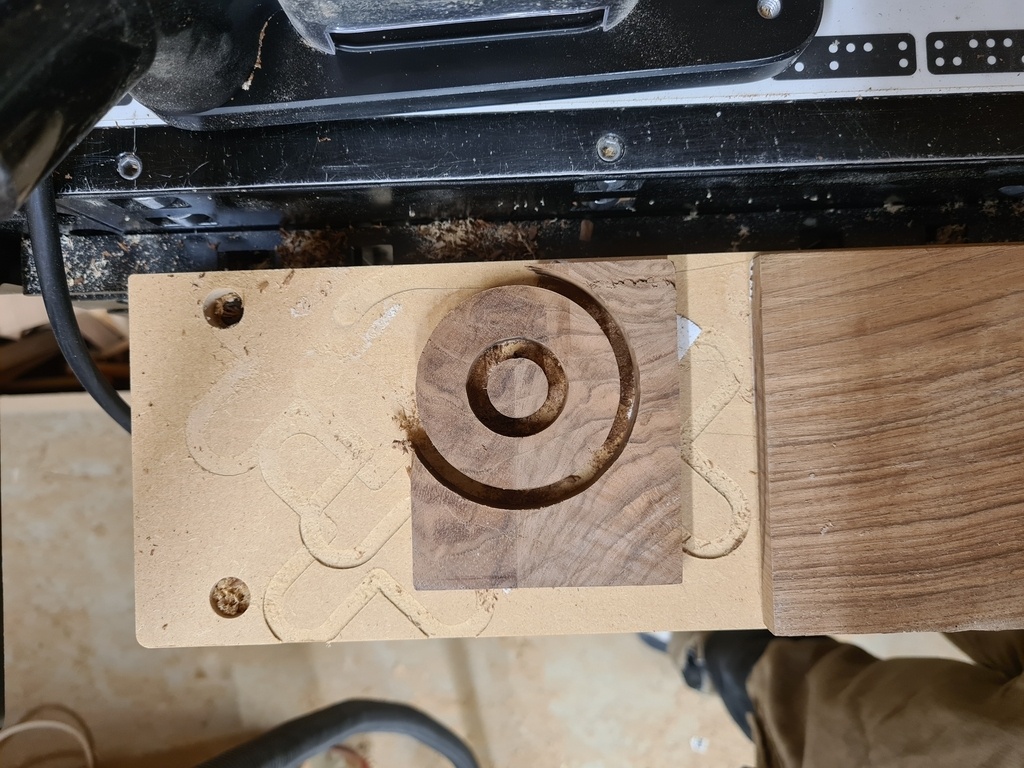

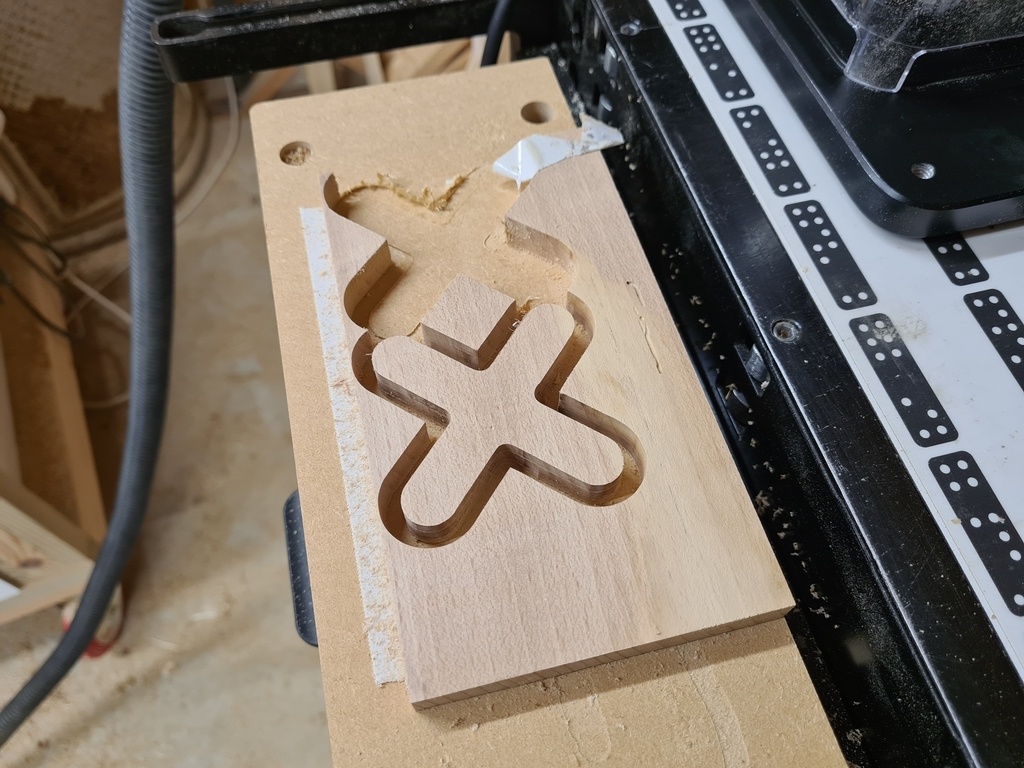

  • Usinage avec Origin et sa Workstation

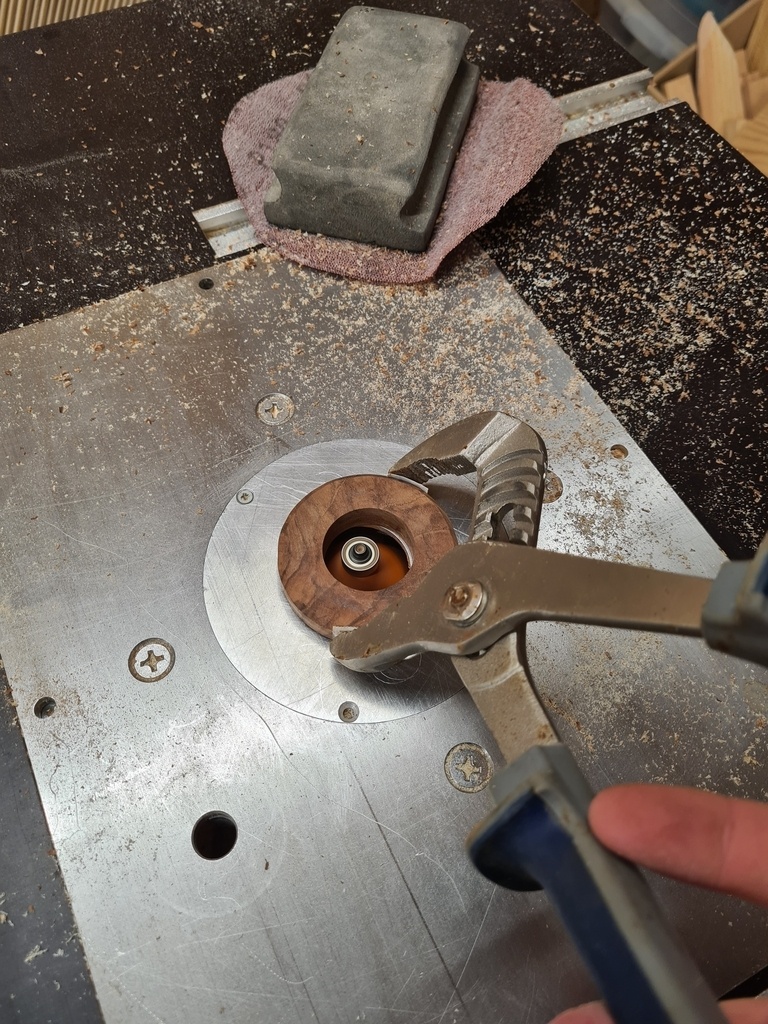

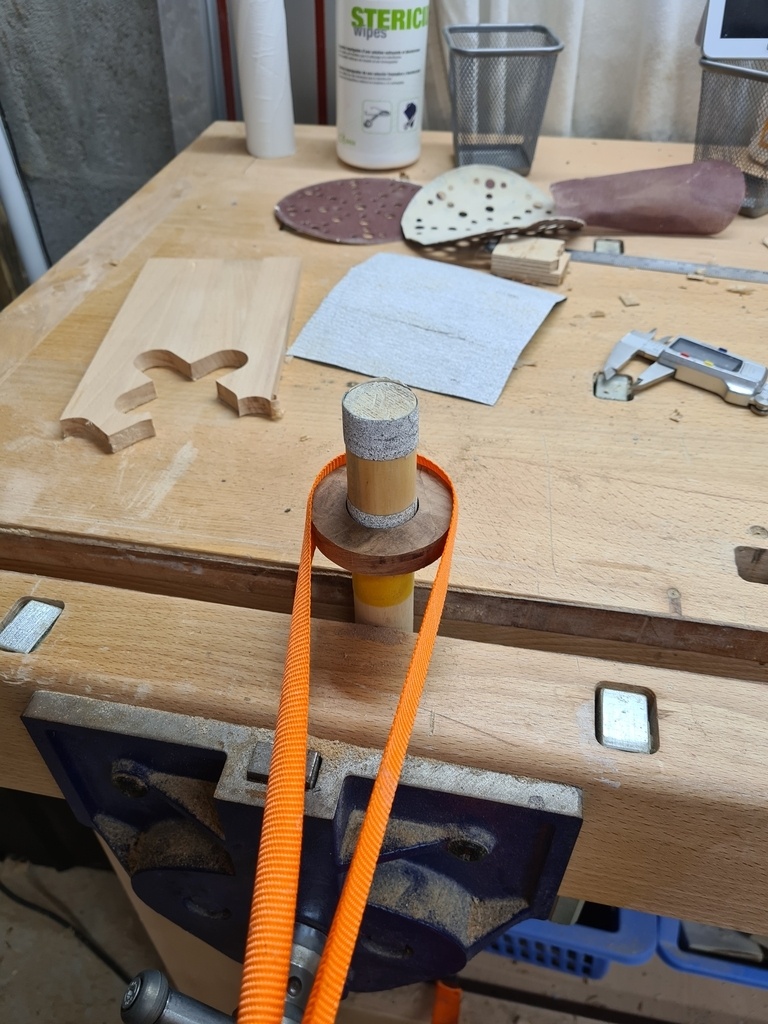

  • Ponçage intensif pour éliminer les marques de brulé et les traces des différentes passes notamment. D'ailleurs j'ai eu l'idée de poncer l'intérieur des rond en les faisant glisser via une sangle sur une pièce de bois sur laquelle j'avais collé du papier de verre, très très efficace. Economie de temps et d'énergie !
  • Chanfrein sur toutes les arrêtes, mais attention les doigts, gros danger
Mis à jour

1 retour d'expérience

Belerian43
Plus jamais ce contreplaqué

J'ai utilisé une chute de contreplaqué de GSB, et bien c'est la dernière fois. Une horreur ! Feuilles de placage hyper fine, irrégulières, nombreuses imperfections dans les couches, arrachement et mauvaise finition même avec une fraise toute neuve. Et les chanfreins, je préfère pas vuos en parler (enfin, si, du coup) : dé-gueu-lasse.

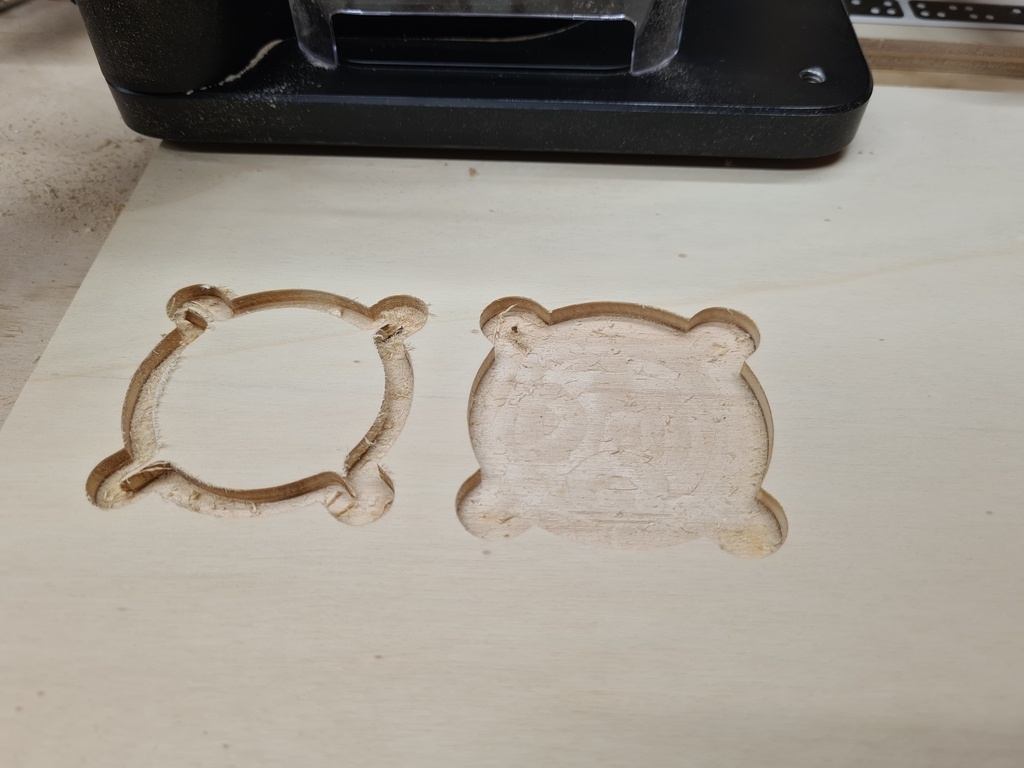

Aussi, faire des "poches" avec la Shaper, d'environ 6cm de diamètre, c'est vraiment chaud. Pour que ce soit propre il faut passer un temps relativement conséquent de ponçage car toutes les petites variations d'angles et de profondeur sont immédiatement visibles. Il aurait fallu, je pense, que j'usine le plateau au milieu de ma feuille de contreplaqué pour avoir toujours une grande surface d'appui régulière partout autours. Mais cela aurait voulu dire aussi plus de chutes, sans garantie de résultat non plus vue la qualité de ce CP.

Bref, la prochaine fois je fais ça dans du massif, plus épais pour être certain de ne pas avoir de problèmes sur les collages : 15 ou 18mm ?


Discussions

Belerian43 a publié la création "Jeu "Morpion"".
il y a 1 an
Belerian43 a ajouté un retour d'expérience "Plus jamais ce contreplaqué".
il y a 1 an
niconathy
( Modifié )

Si déjà le CP ne cintre pas, c’est plutôt bien
Pour les petites pièces, on parle de dimension machine, il y a forcément des chutes,.., elles servent pour d’autres projets ou pièces martyres
Le rendu final est sympa
J’aime bien l’incrustation des ronds et croix dans le plateau

Belerian43

Oui là en l'occurence tout le bois massif vient de chutes. Je ne jette quasiment aucune chute, et surtout pas le noyer ;-)

Merci pour le commentaire !

niconathy

Alors il te faut jouer d’ingéniosité pour faire un assemblage de chute à découper ensuite , après usinage

Jonathan MF
( Modifié )

Hello ! Super morpion :) ma version préféré
Saurais-tu partager le svg de ta shaper stp? Je me ferai pas le même pour mon fils :) Belerian43

Merci à toi

Belerian43

SVG et skp ;-)

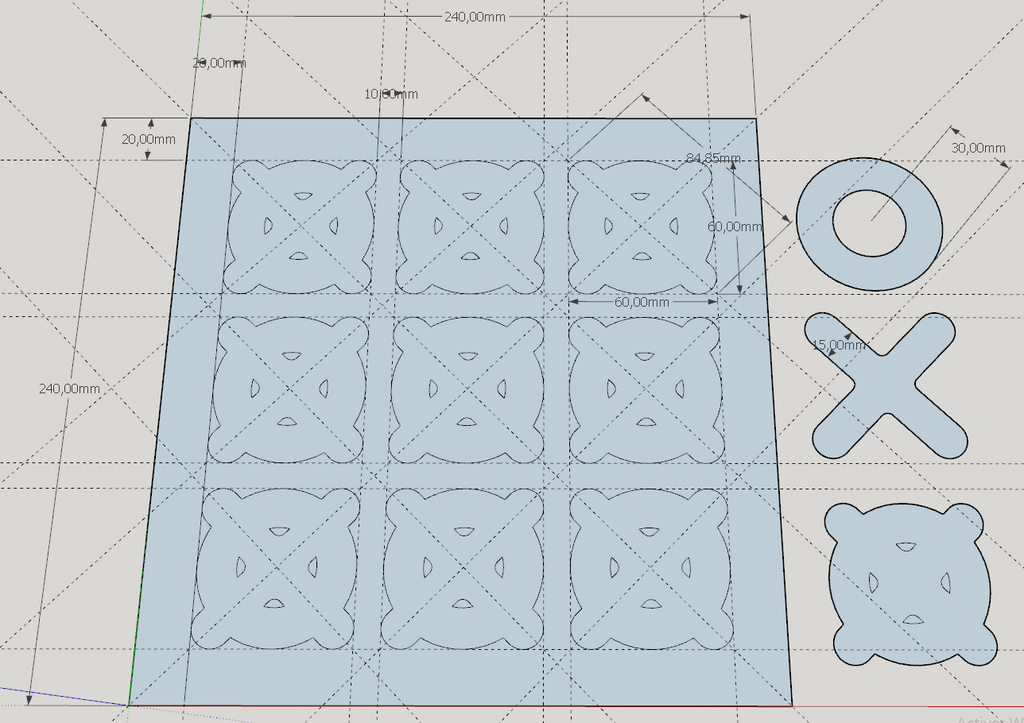

Attention pour le quadrillage il faut le faire à la main via une grille car je n'arrive pas à faire passer en .svg des segments, seulement des formes en 2D. Du coup je l'ai fait directement sur la machine.
