Bonjour à tous,

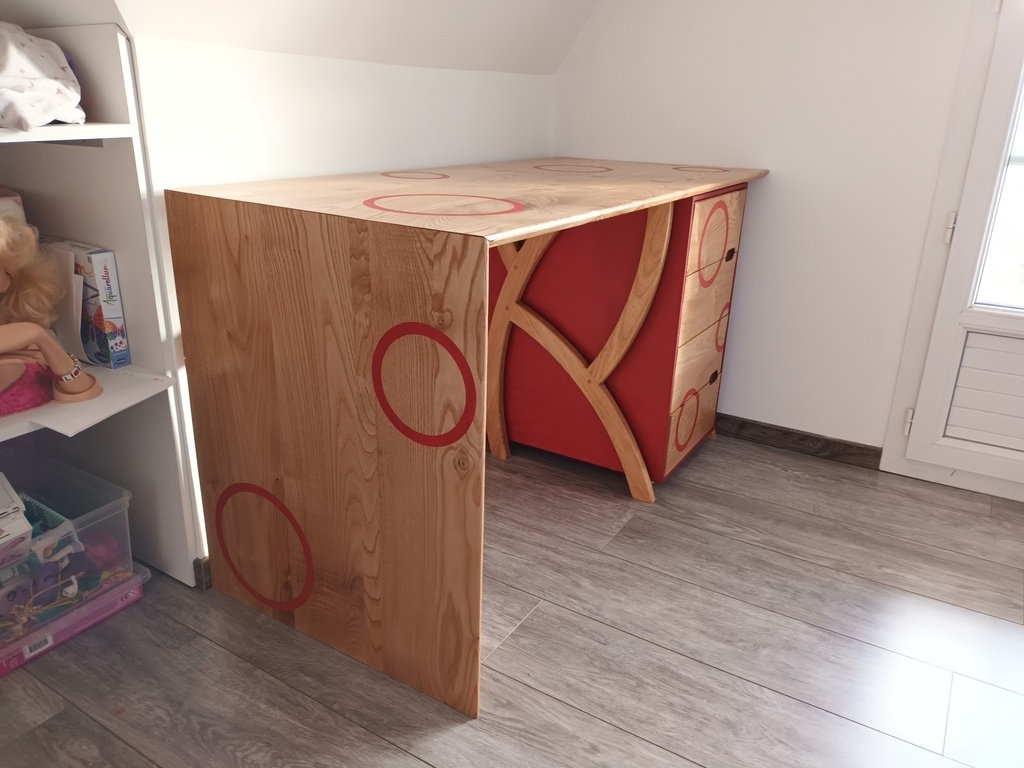

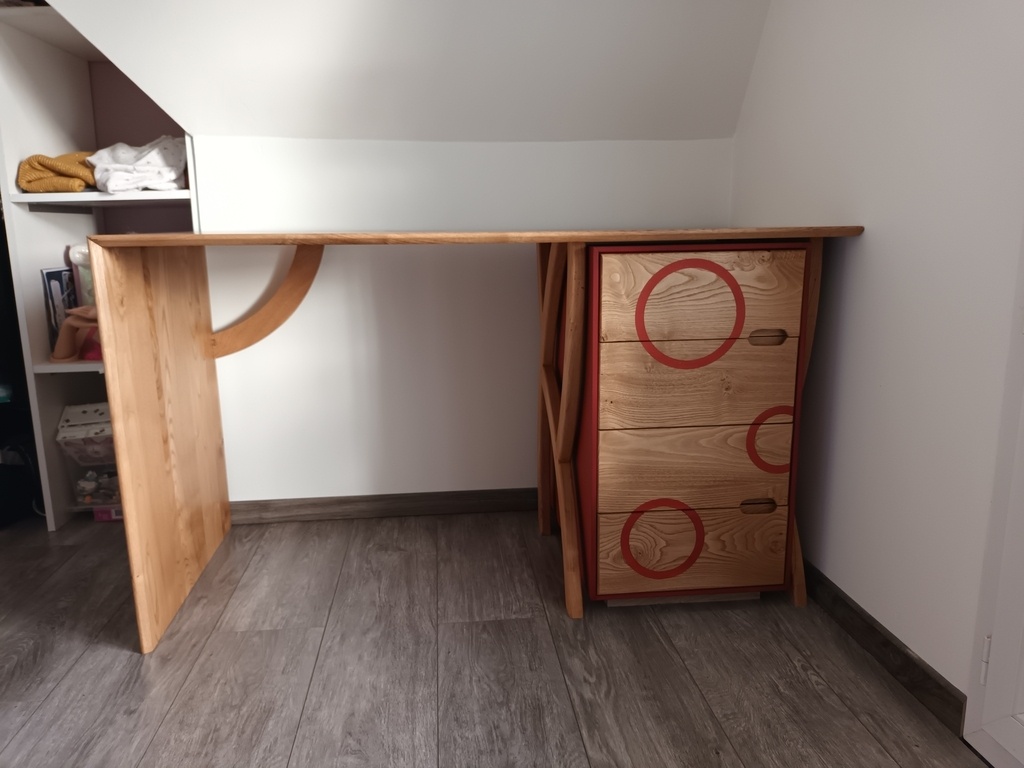

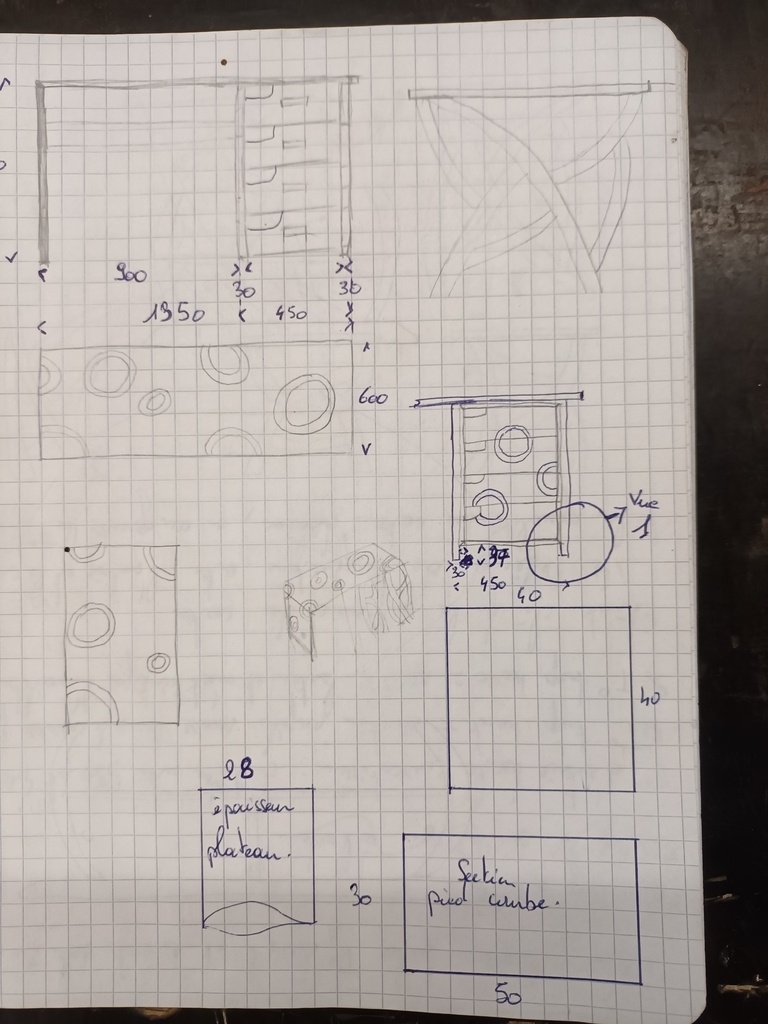

Voici un moment que nous avons fait les plans SketchUp 72.0 avec ma fille concernant son bureau.
Je vous joints les plans ci-après.
Avant les détails de réalisation, je tiens tout d'abord à remercier Mr José Das Neves pour ses vidéos sur les queues d'aronde, cela ma permis d'affronter cette petite bête noire sous un autre angle. J'avoue que ça donne beaucoup plus de cachet à la réalisation des tiroirs sans demander d'effort aux outils à main.
Maintenant je tiens à remercier Mr Leboisdanstoussesetats (Benoit Pirard) pour toutes ses vidéos concernant les techniques et trucs/astuces de menuiserie, qui ma franchement aider dans toutes les étapes de conception de ce projet. (Dégau, coupe d'onglet, calibrage avec gabarit...) Bref Merci beaucoup.

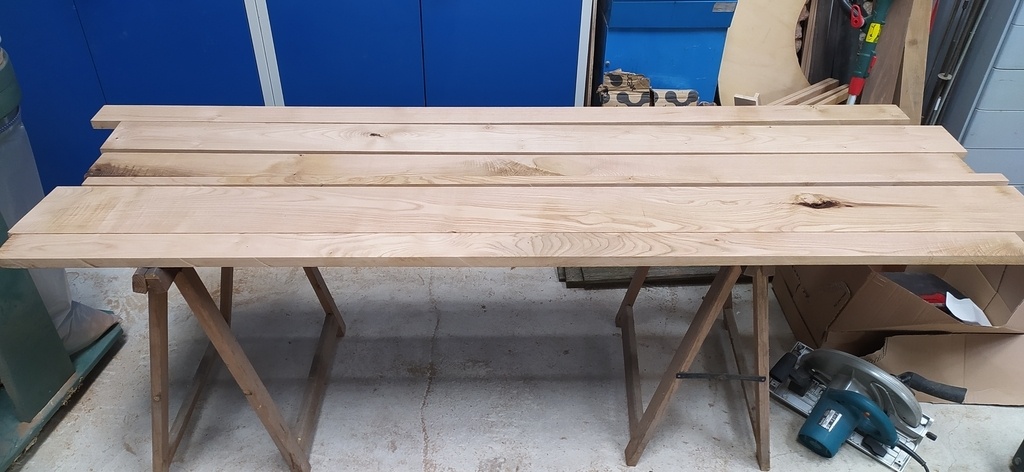

Voilà, j'ai récupéré un stock de bois divers (frênes, chêne et châtaigniers).
J'ai choisi le châtaignier pour ce projet car je trouve les dessins du bois vraiment sympa, aussi par ce que c'était les plus petites section pour faire le plateau principal.

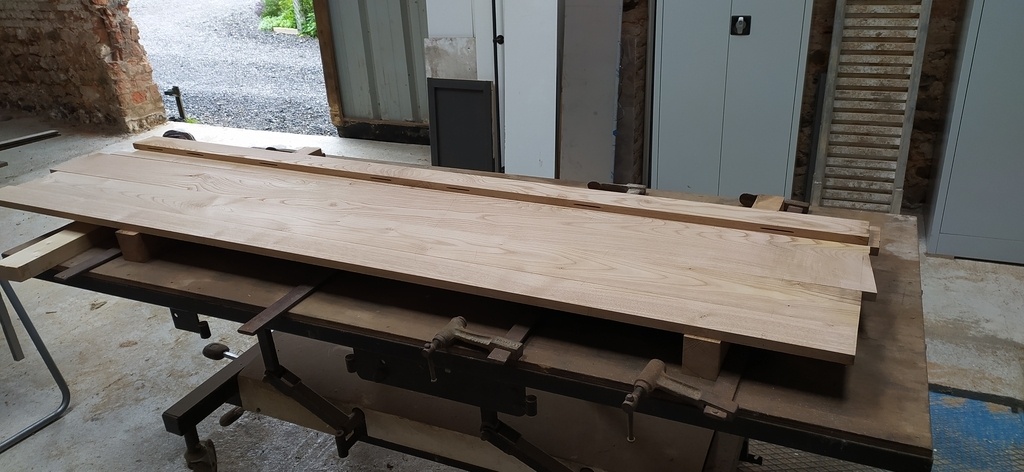

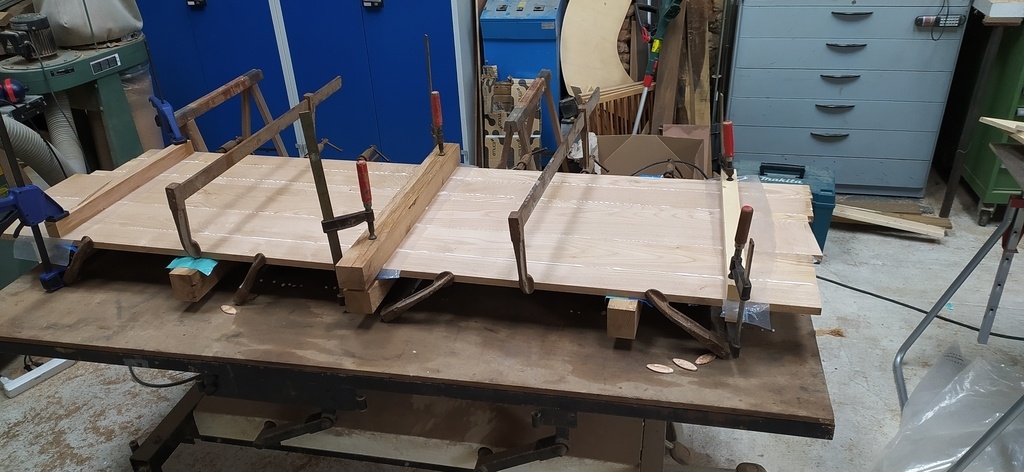

L'assemblage du plateau a été fait avec des lamellos et colle PU, rien d'extraordinaire.

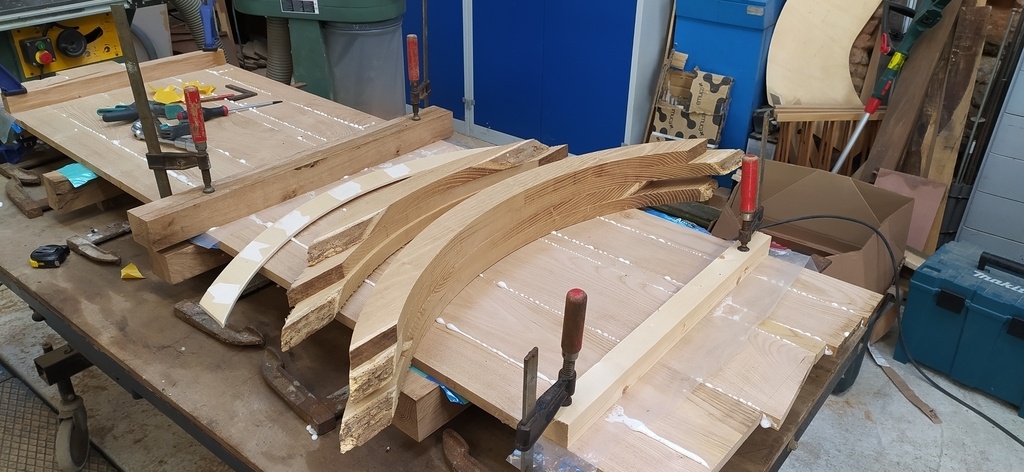

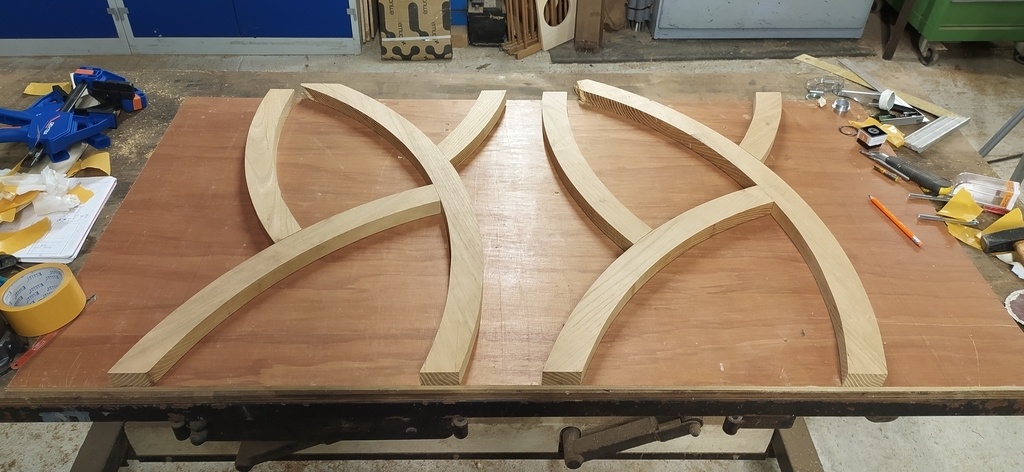

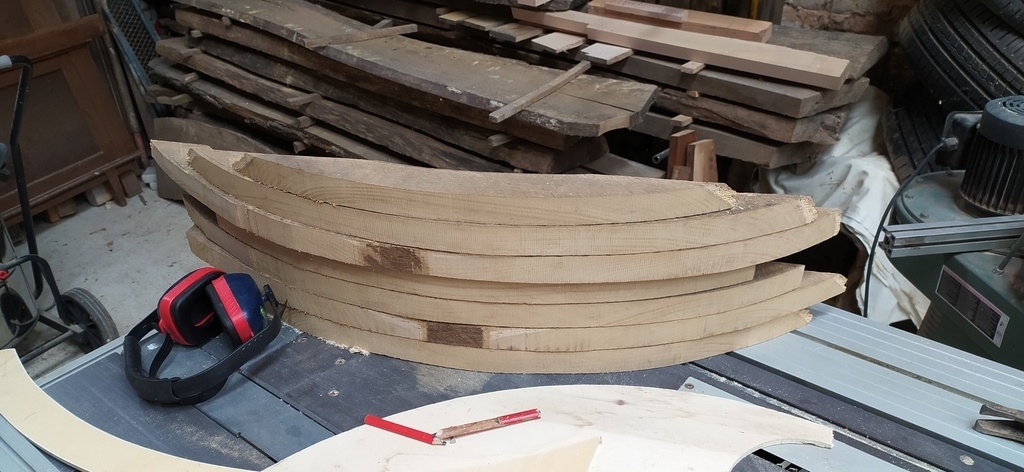

Pour la partie piètement, découpe d'un gabarit en CP de 7mm. Traçage des divers pièces sur le plateau brute. Découpe à la scie à ruban suivi du corroyage puis passage à la toupie au calibreur.
J'ai voulu faire un assemblage par tenon mortaise pour la solidité (mais aussi parce que je n'ai pas de Domino, beaucoup trop cher pour ce que s'est).

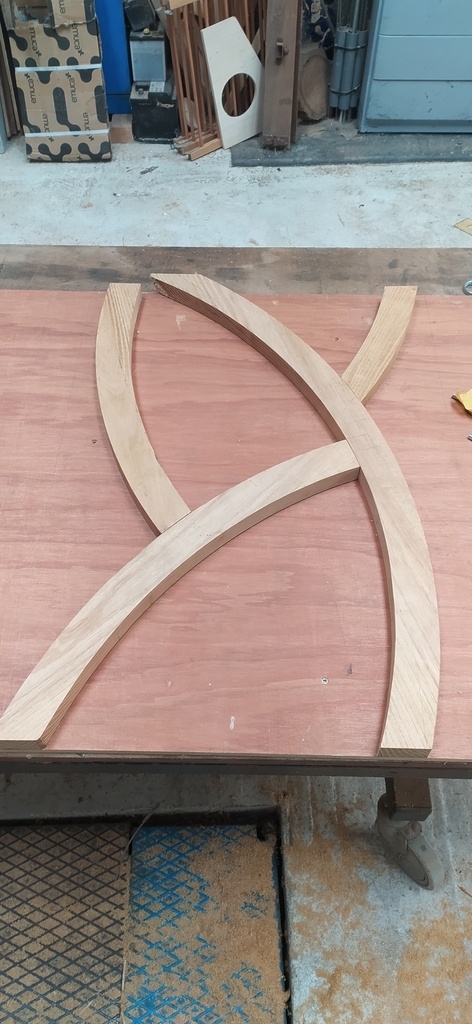

Traçage de l'épure sur un morceau de CP, découpe des bois au fur et à mesure.

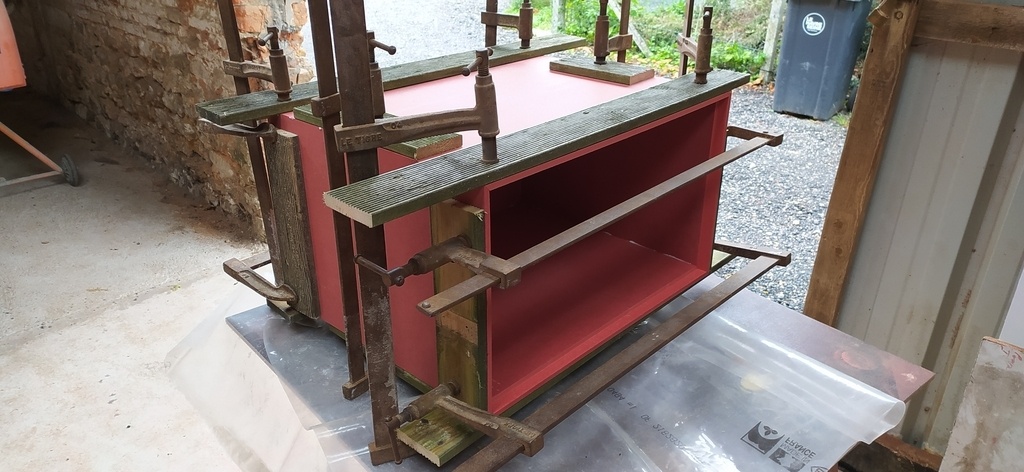

Découpe du panneau valchromat en coupe d'onglet + assemblage avec lamellos et colle PU. En amont, j'ai fait une coupe sur le tour du caisson pour fondre les façades de tiroir dans la masse. Rien de bien compliqué sur ce caisson.

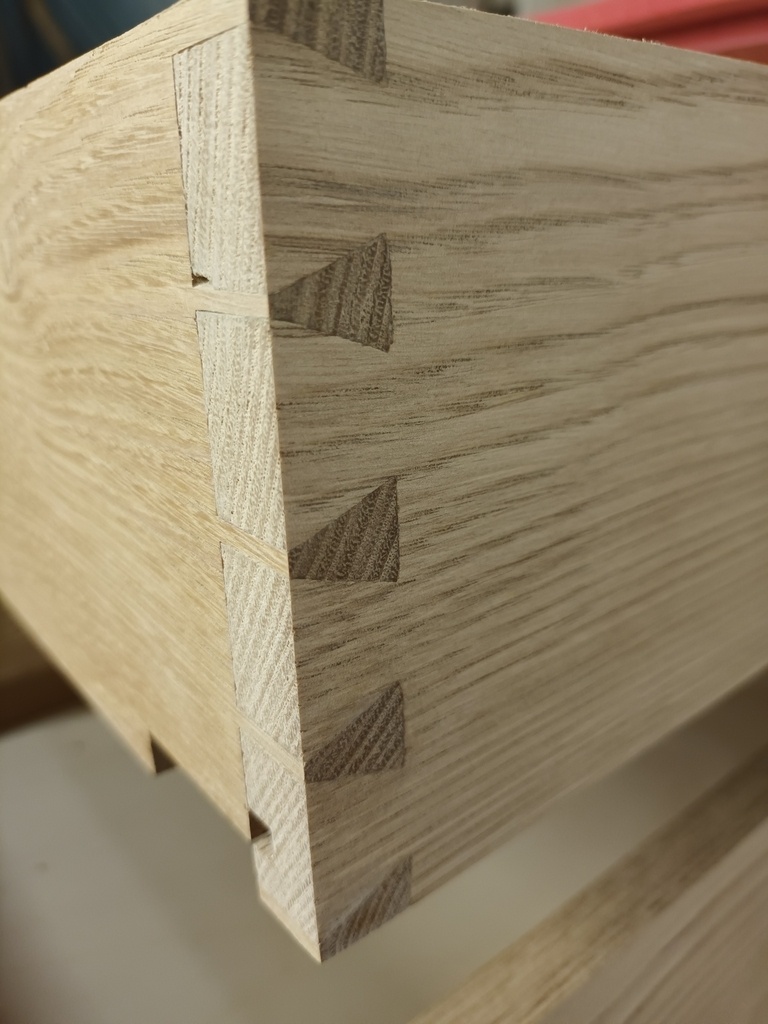

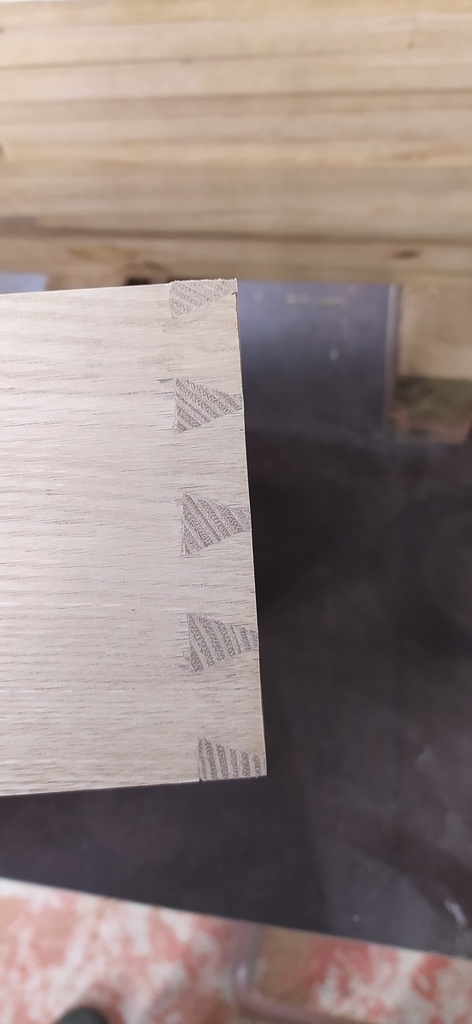

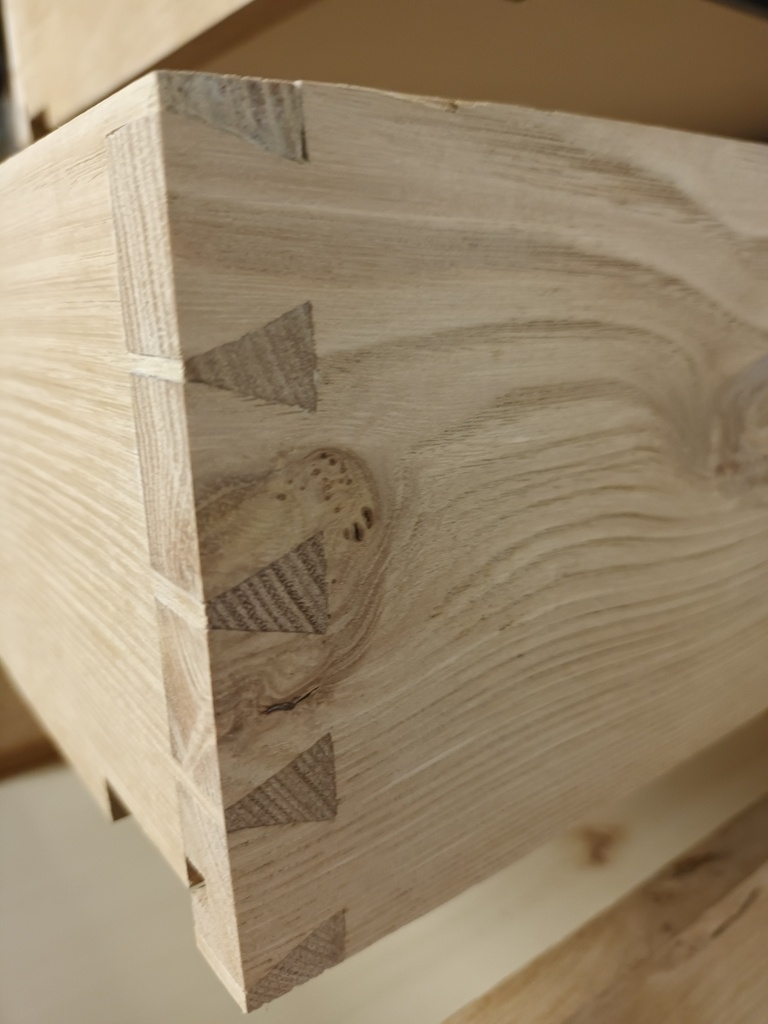

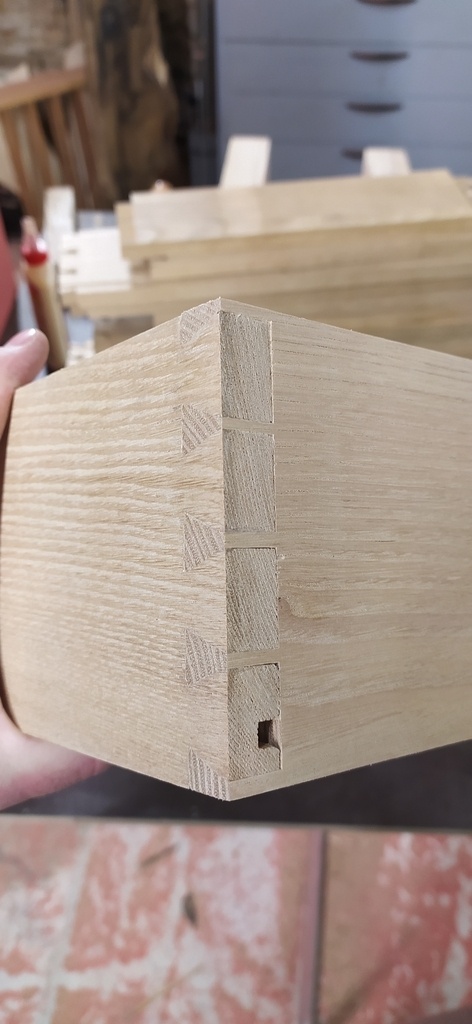

Ensuite, j'attaque les tiroirs. Donc la petite anecdote, j'ai voulu faire les queues d'aronde à la main... n'ayant pas grand outil à main, c'était une vraie galère. Du coup, je suis retourné voir les vidéos de Mr Das Neves et là miracle , il nous explique comment faire des queues d'aronde à la scie à ruban et à la défonceuse sans gabarit ni quoique ce soit de particulier. Donc on exécute mots pour mots les explications et ça roule. j'ai juste un souci de perpendicularité sur ma scie à ruban, donc je dois reprendre légèrement le fond des queues au ciseau à bois mais rien de bien méchant.

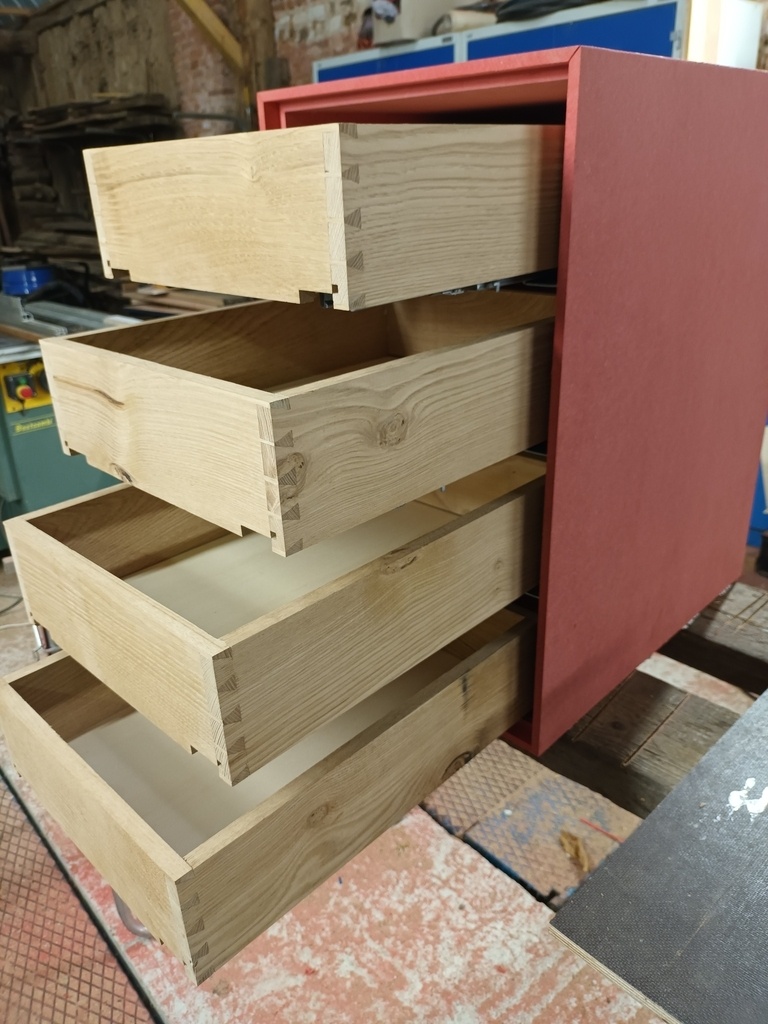

Montage et collage des tiroirs.

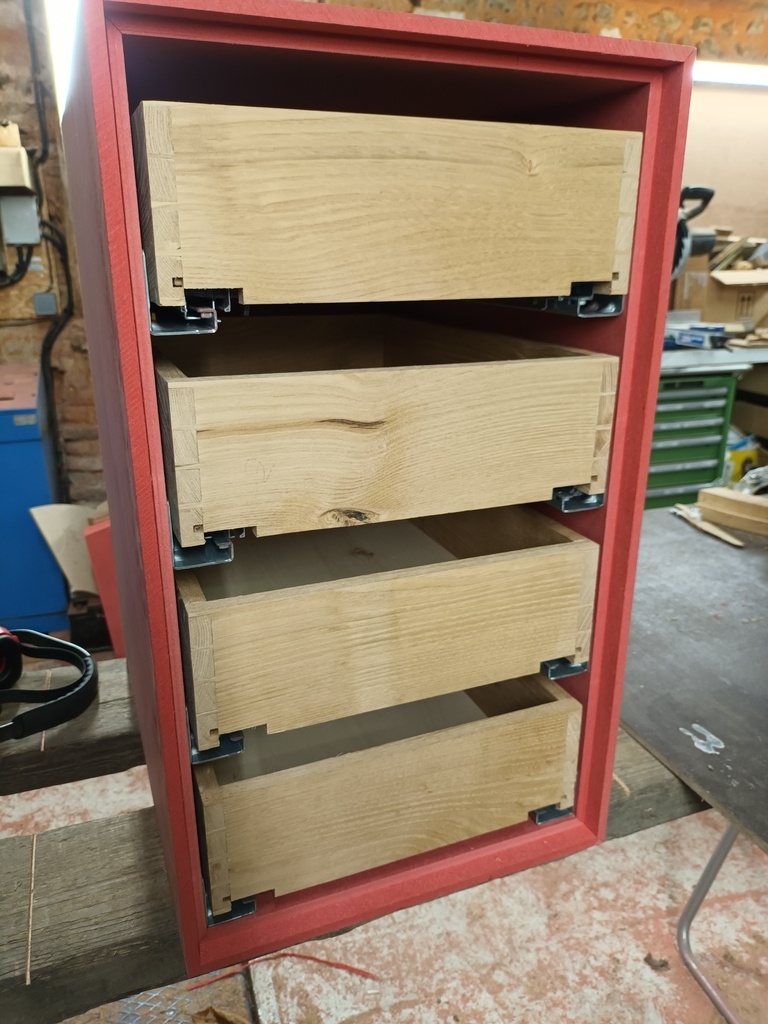

Installation des glissières à sortie total pour les tiroirs.

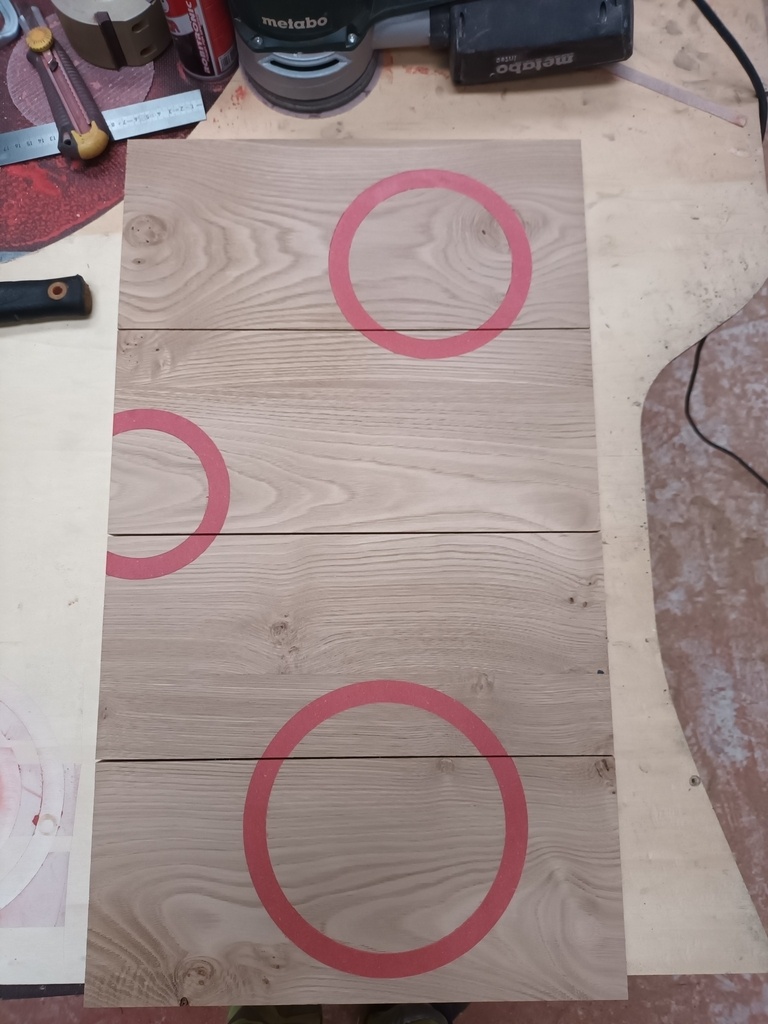

Collage du plateau pour les façades. Qui sera par la suite recoupé après incrustation des anneaux de couleurs.

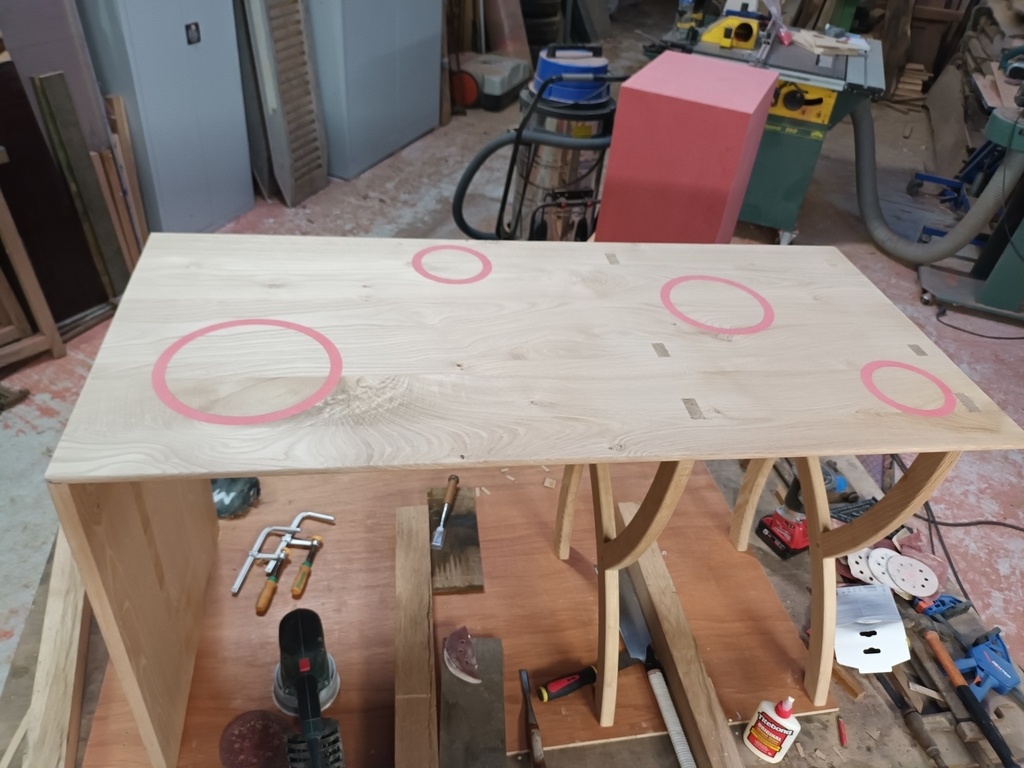

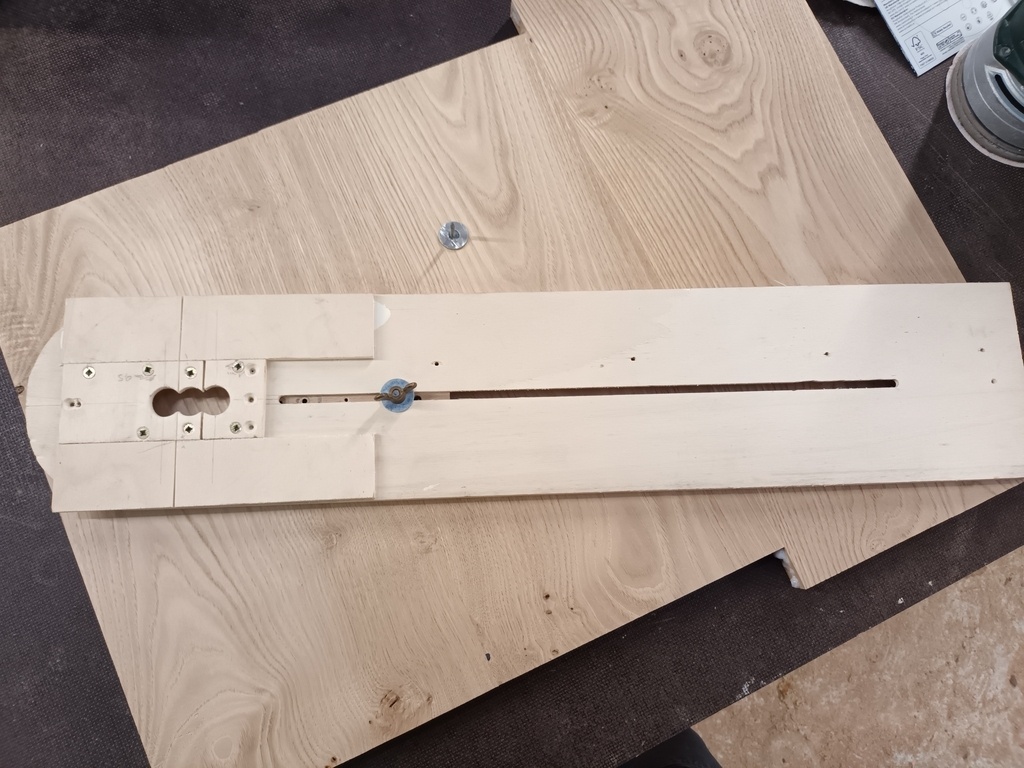

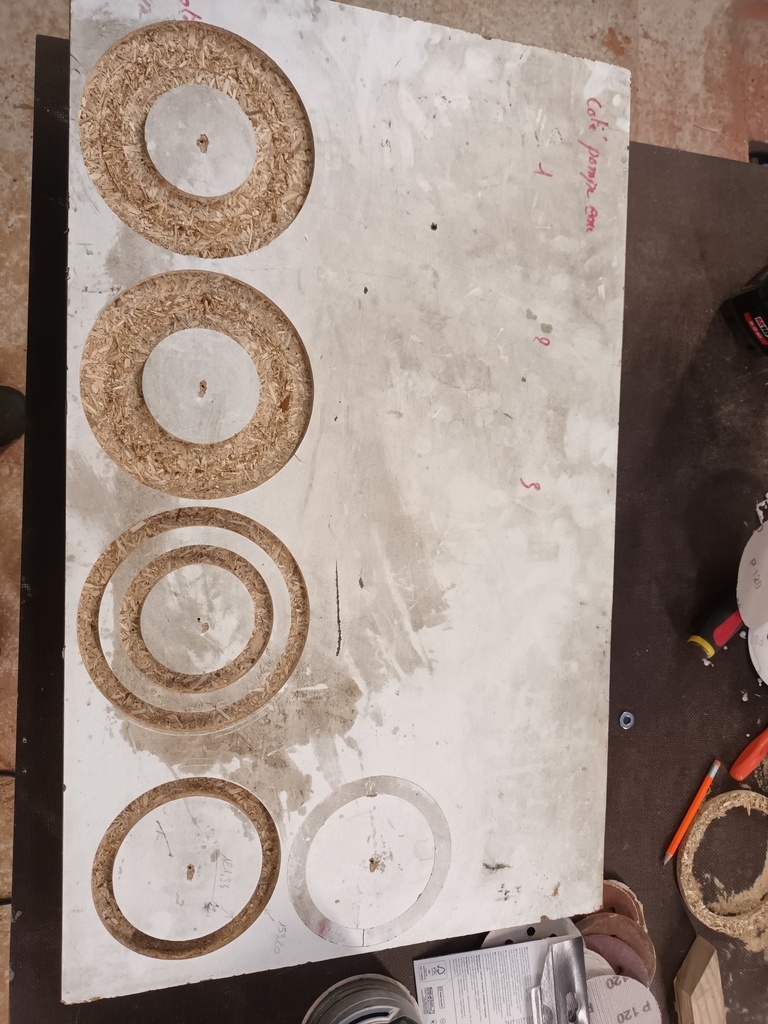

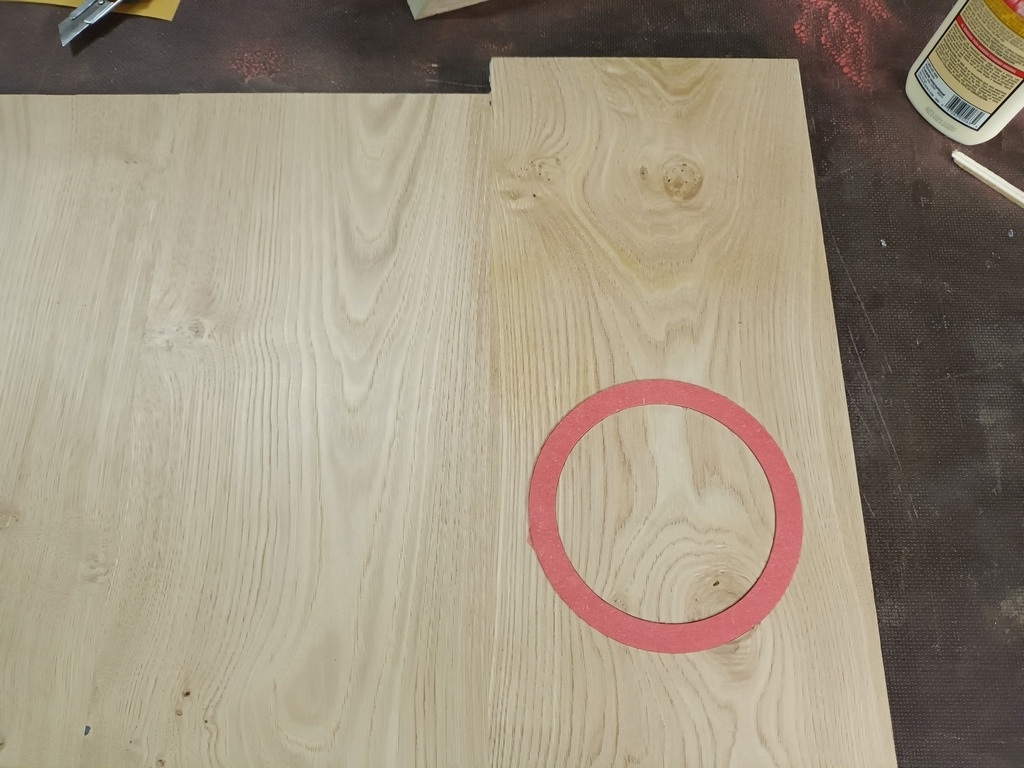

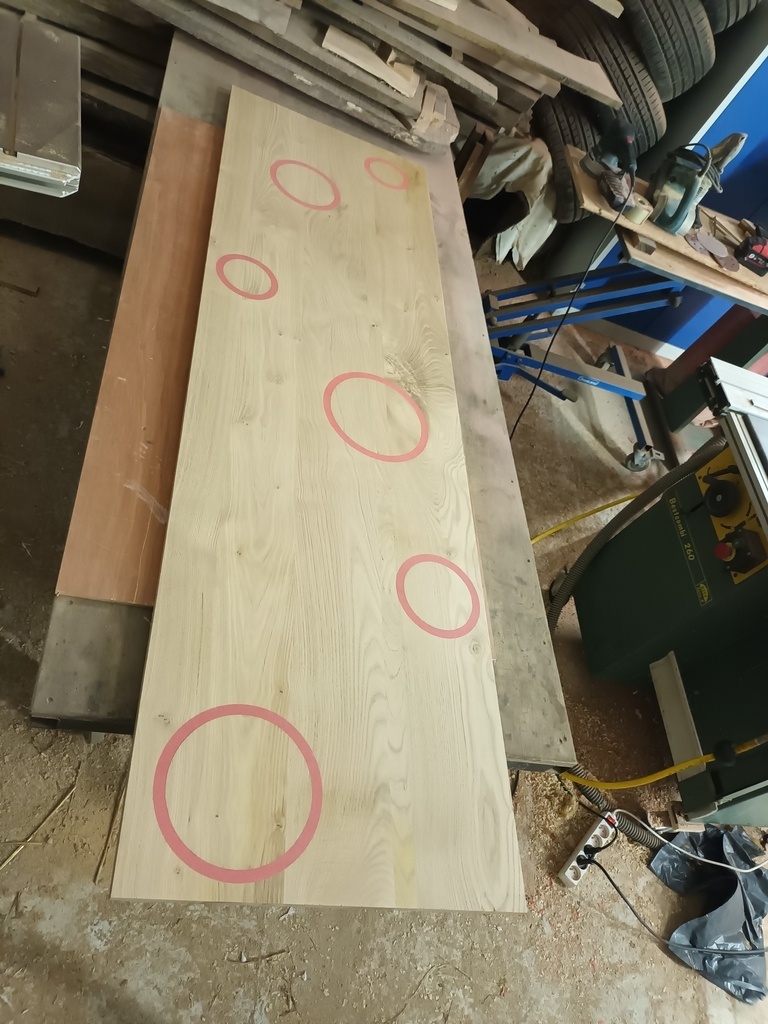

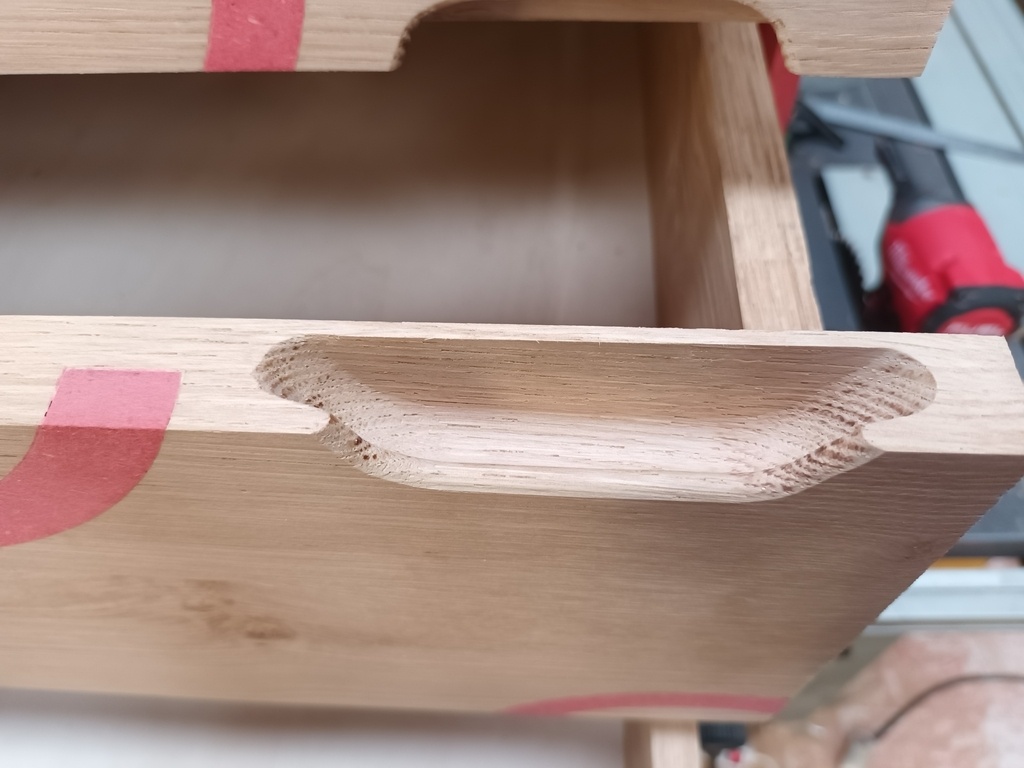

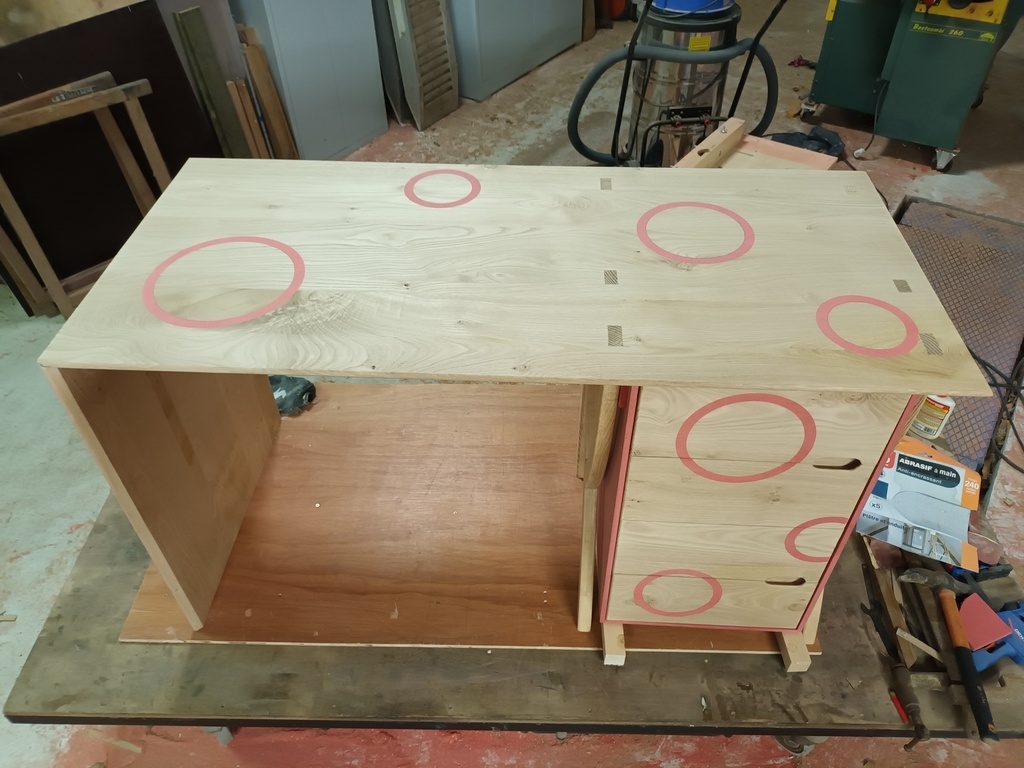

Fabrication d'un gabarit pour créer et incruster les anneaux de couleurs dans le plateau et les façades. Puis un second pour la création de poigner intégrée.

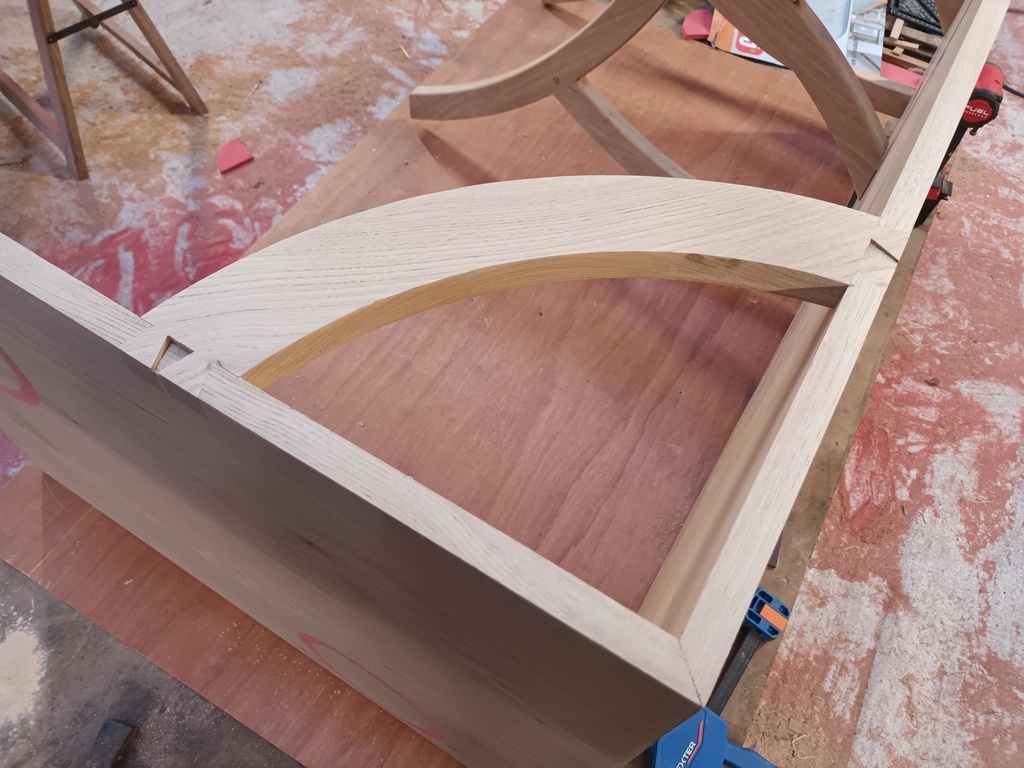

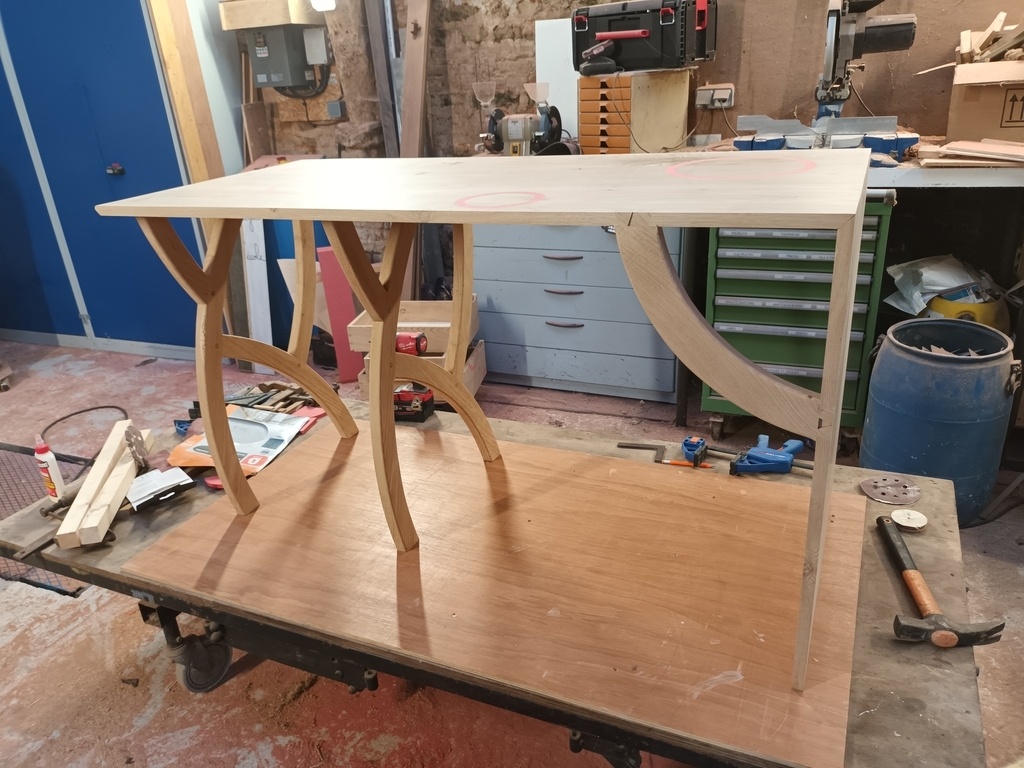

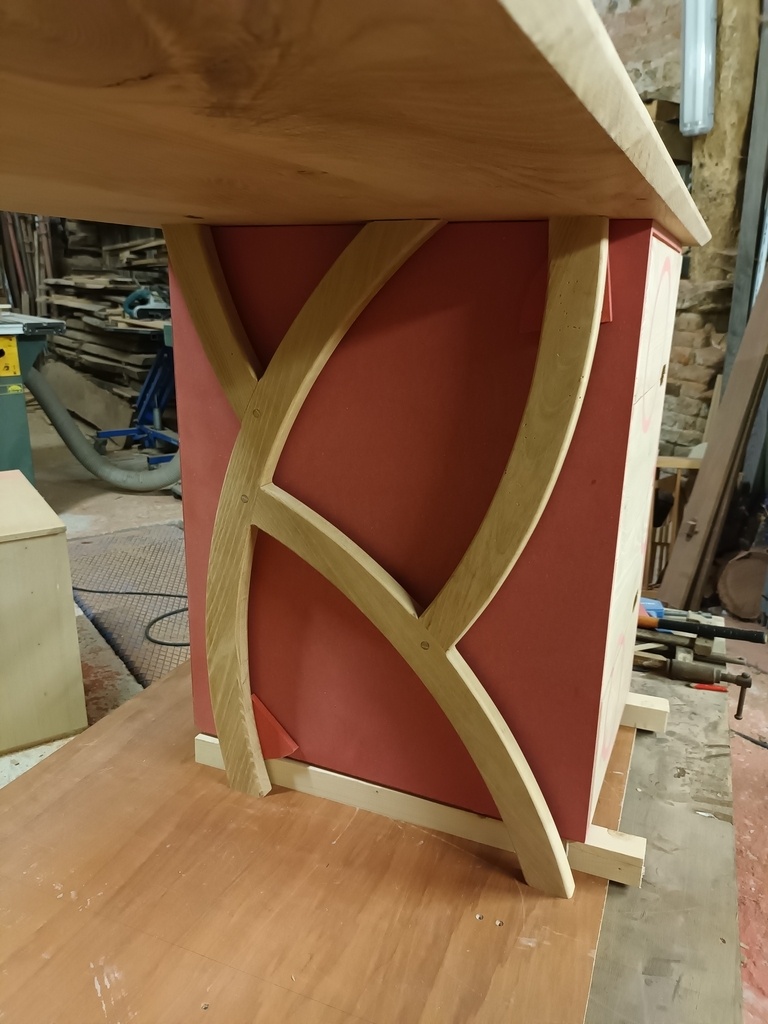

Recoupe du plateau pour faire le pied. Ensuite tenon mortaise pour l'assemblage des pieds courbes, montage freiné par cale en chêne conique. Avant tout, j'ai fait un trait de scie fini par un trou pour éviter de fendre le bois au moment de la pose des cales (pas en photo, trop rapide )

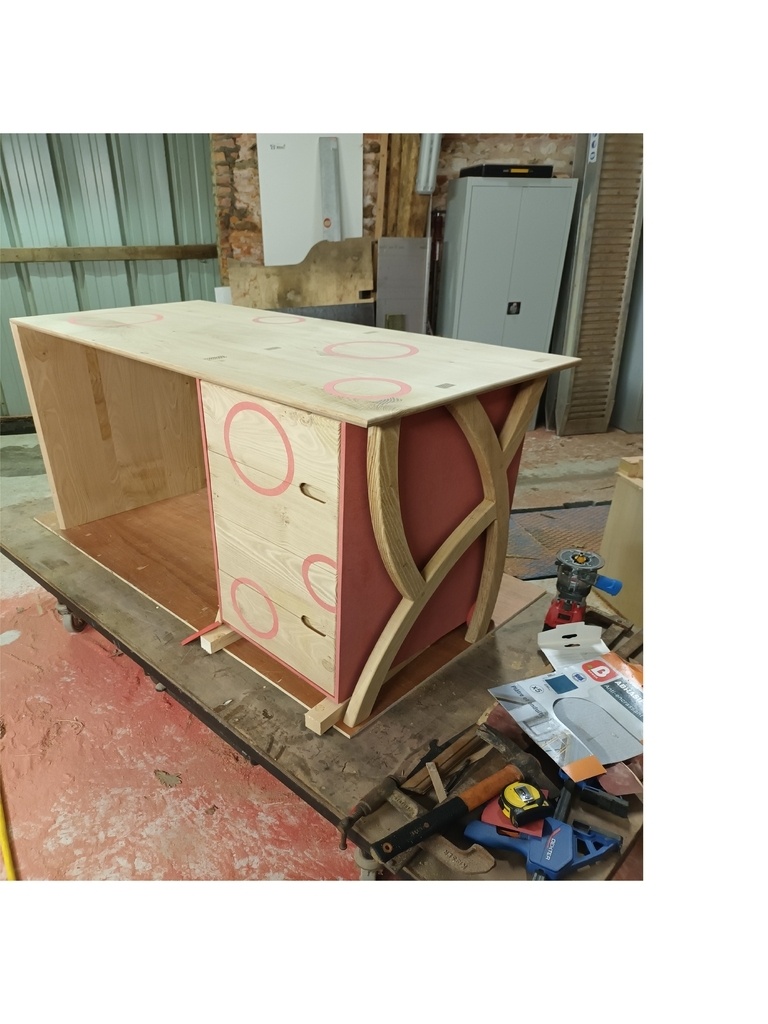

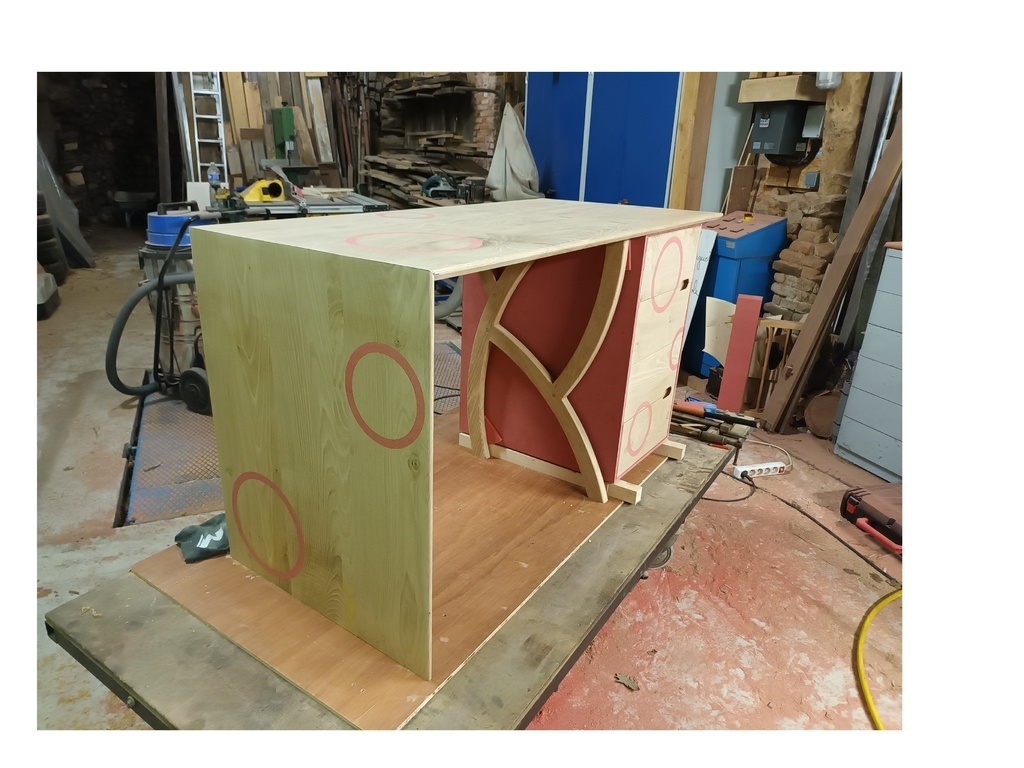

Puis ensuite plusieurs possibilités : est-ce que je fixe le caisson sur les pieds courbes ? Est-ce que je le mets sur cale mais sans le fixer au reste du bureau ? Est-ce que je le mets sur cale avec des guides sous le plateau pour le centrer sans le fixer au bureau ?... Bref je me suis beaucoup posé de question à ce sujet. Finalement il est sur cale avec guide sous le bureau.

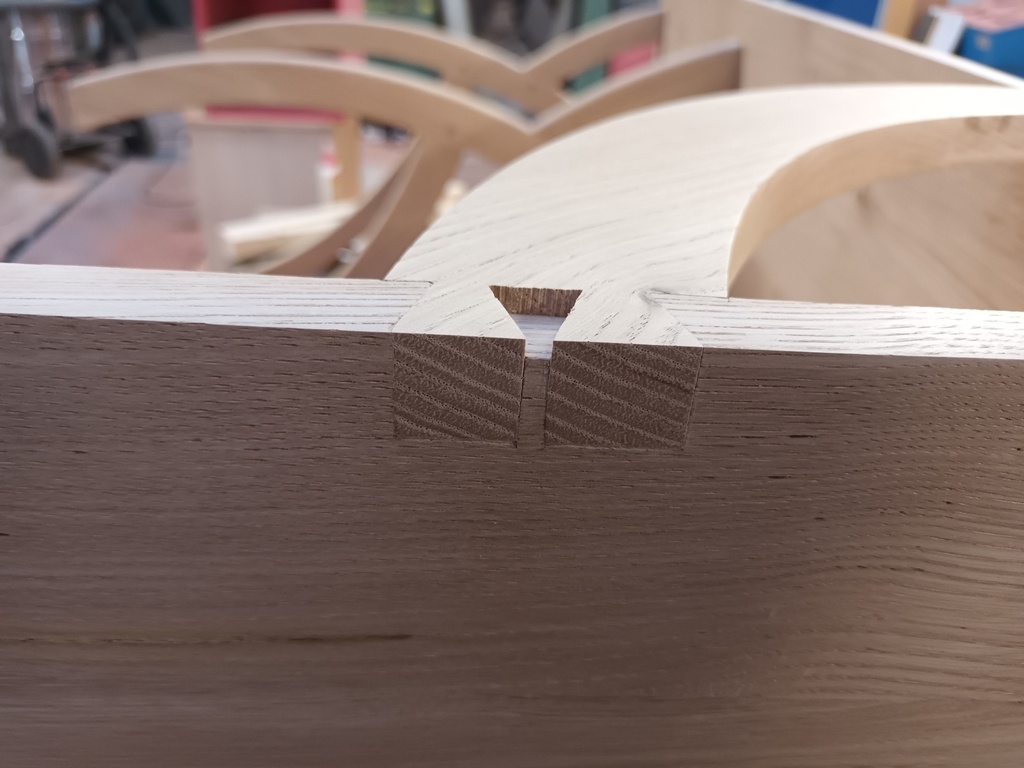

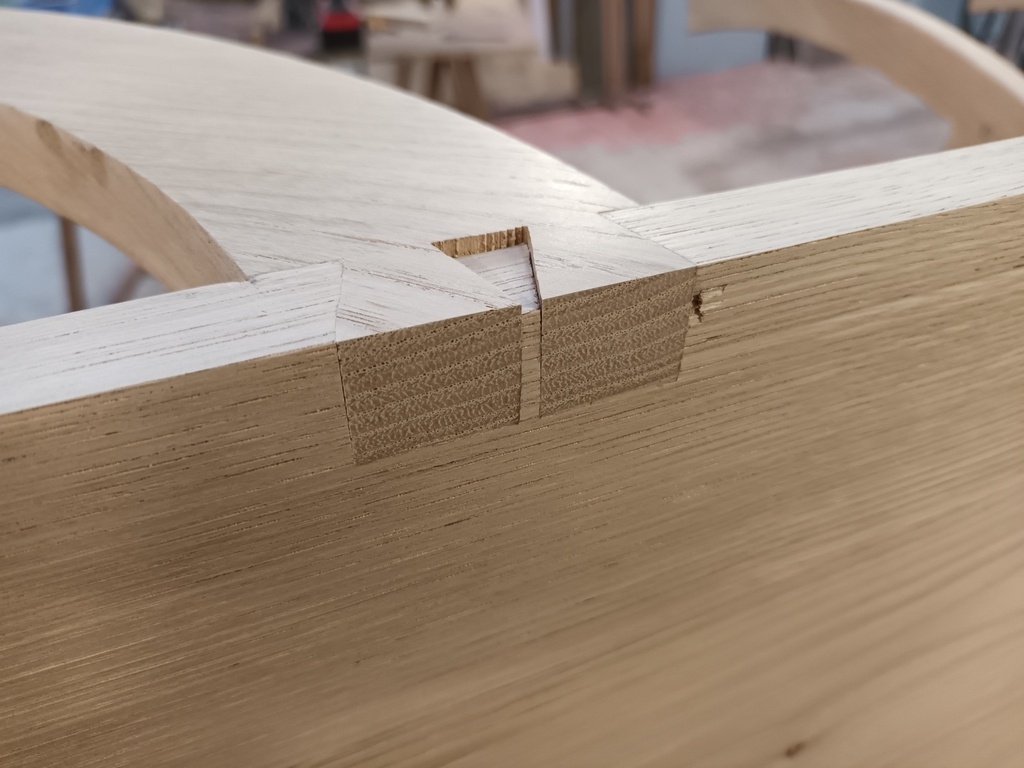

Une dernière chose sur l'assemblage, j'ai également fait un renfort pour la partie à 90°, par peur que ça casse avec les aléas de la vie (déménager le bureau de place, chamaillerie entre les enfants....) Renfort fait en queue d'aronde (Oui on y prend gout avec cette superbe technique), mais au moment de l'emmanchement (peut-être un peu trop serré) la partie du milieu s'est compressée, du coup il y a un vide...
Pour la partie finition, beaucoup de question aussi. C'est seulement ma 2eme création et franchement j'avais vraiment pas envie de ruiner ce long boulot !!

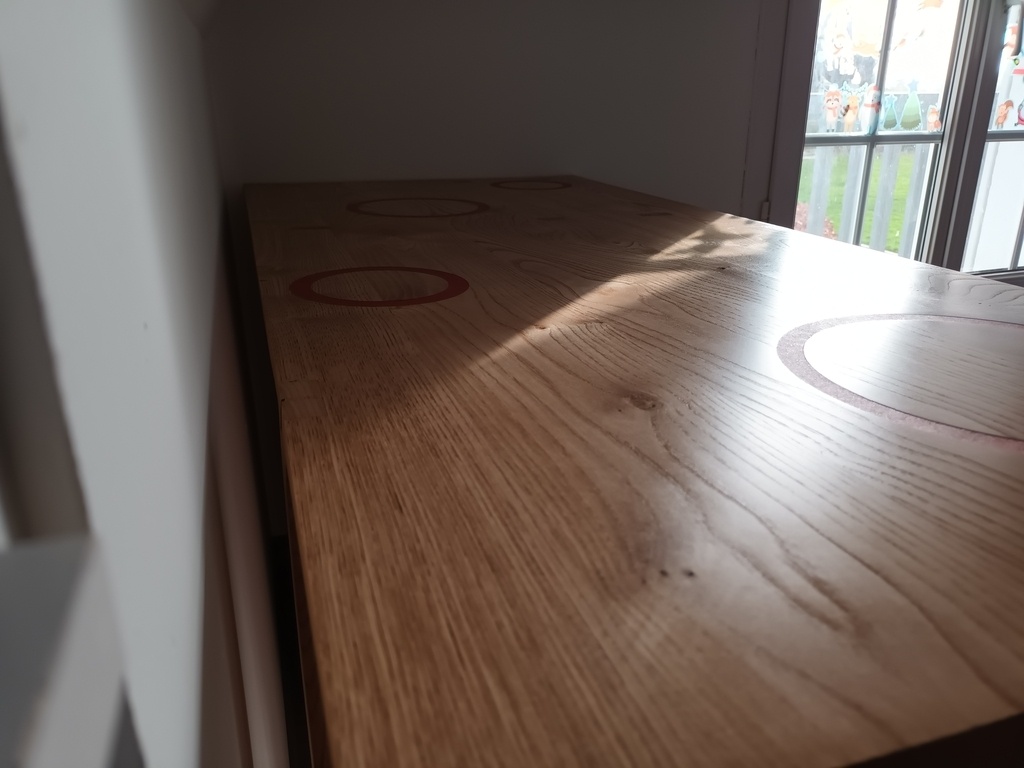

Donc Rubio oil +2C puis après 48h le rubio métallisant pour renforcer la dureté et le rendre plus éclatant.
Même opération sur le Valchromat (ça boit beaucoup !!!) Il ne faut pas hésiter sur la quantité sinon ça fait des marques.
Bref, tout ceci a été commencé en septembre et devait être le cadeau de noël... il aura 1 petit mois de retard
Désolé pour ces longs discours mais ça me fait plaisir de partager mon expérience.
Discussions
Bravo, , il est beau ton bureau. Les queues d'arondes sont top ... et j'adore les pieds
ça apporte beaucoup de charmes
Merci beaucoup![:blush: 😊](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f60a.png)
joli travail félicitations !
Merci José !! Encore merci à toi pour ton partage de connaissance et ta pédagogie![:clap: 👏](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44f.png)
Très jolie projet
. La réalisation très détaillée pour aider les néophytes
. Avec les remerciements aux professeurs. Ta fille doit être aux anges, si avec ça elle bosse pas bien je sais pas ce qu’il lui faut
. Encore bravo pour ce magnifique bureau.
Exactement ! Merci à toi. Heureuse de son cadeau de noël en retard ?! Au début non surtout le 25 Décembre MDR, puis le 24 janvier c'était la fête![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f602.png)
! Ce bureau est sensé lui faire sa vie (du moins j'espère).
Joli et original. Bravo et merci pour le partage et la description détaillée.
Merci. Le design provient de ma fille de 7 ans pour les cercles.
Joli bureau pop et coloré! Comment fonctionne le gabarit pour créer et incruster les cercles de valchromat? Ces cercles ne sont pas trop fragiles lors de l’incrustation?

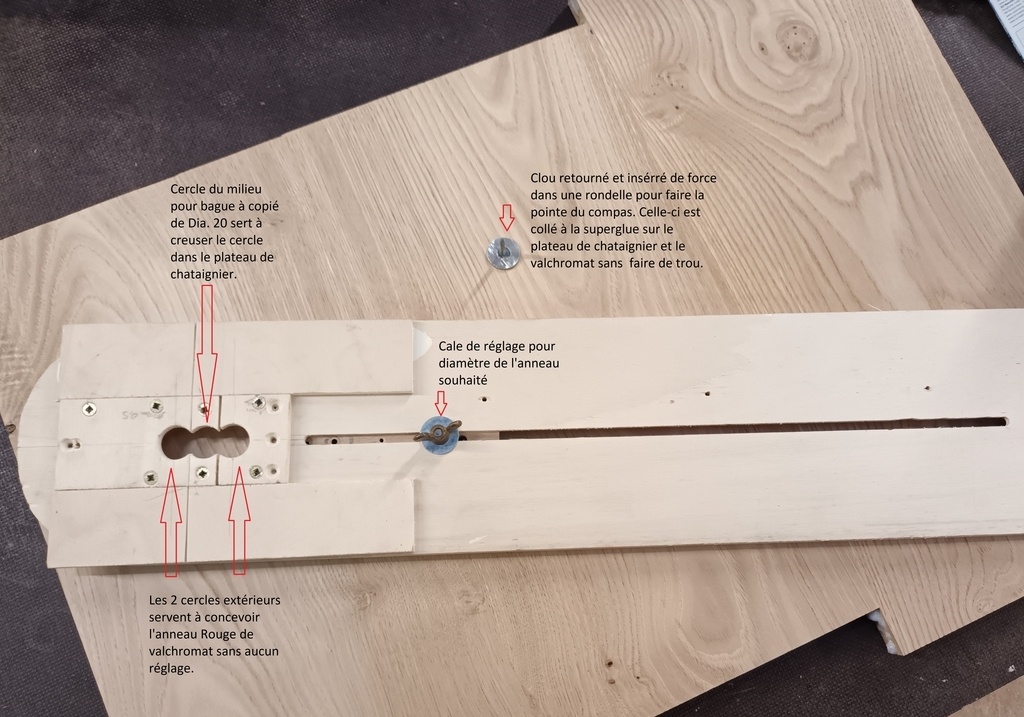

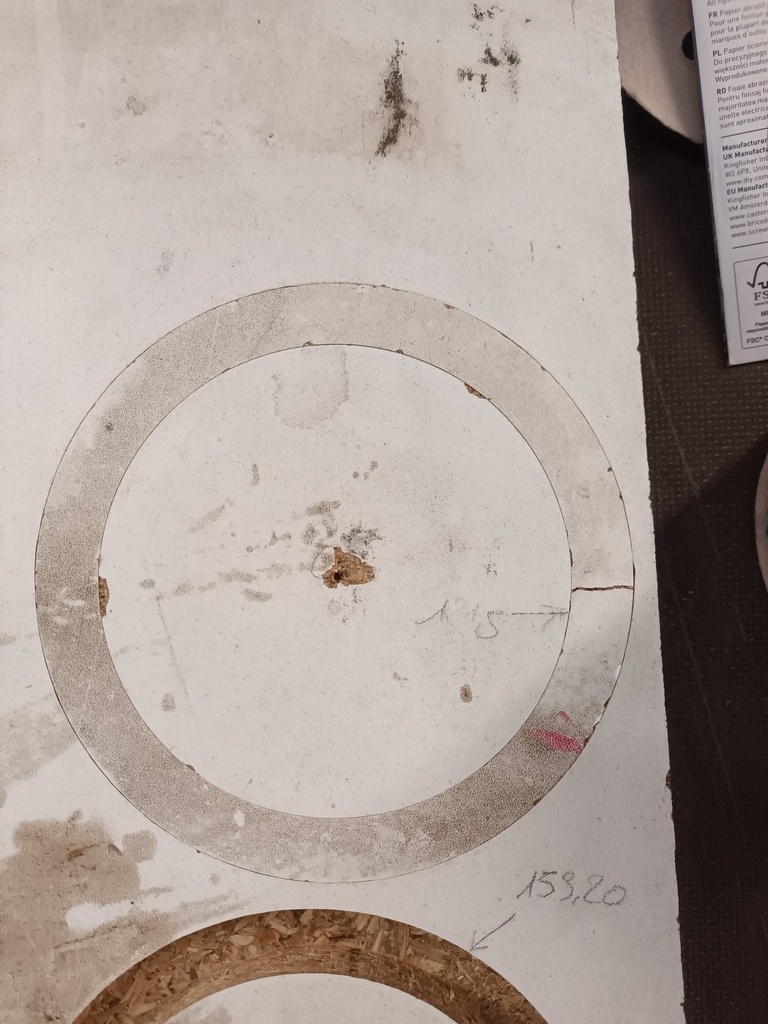

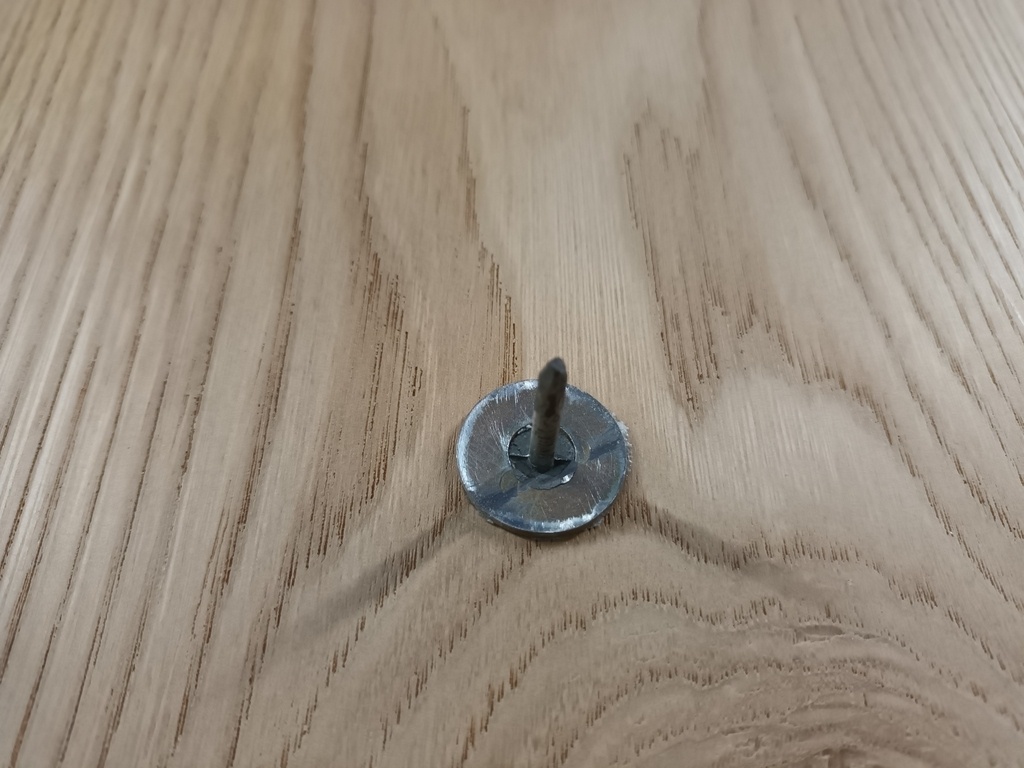

Merci à toi. Concernant le gabarit, de base il s'agit d'un compas pour la défonceuse. Puis j'ai voulu faire un système simple sans réglage pour que les cercles s'ajuste parfaitement. Sachant que ma fraise droite sélectionnée fait un diamètre de 16 mm et la bague à copier fait 20 mm. Je dois par conséquent avoir un écartement de 8 mm entre chaque trou (pas simple à obtenir au 1/100). D'où le fait d'avoir 3 pièces indépendantes pour faire ce réglage précis de 8mm entre chaque trou (guide) pour la bague à copier. En gros avec la même fraise et la même bague à copier, j'ai juste à déplacer ma défonceuse sur le compas pour faire l'alésage dans le plateau en châtaignier et la fabrication de l'anneau dans le valchromat.
J'ai ajouté une légende sur la photo pour que ce soit plus clair.
Merci![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
Pourquoi faire simple quand on peut faire beau![:wink: 😉](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f609.png)
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f44d.png)
C'est ça !![:stuck_out_tongue_winking_eye: 😜](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f61c.png)
tres tres joli travail, merci pour le clin d'oeil, je le répète, à ce niveau de travail je n'y suis pas pour grand chose. chapeau, votre fille doit être heureuse, plus d'excuse pour rapporter des mauvaises notes![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f602.png)
Merci Benoît !! Si si j'insiste, beaucoup de vidéos mon bien servi.![:pray: 🙏](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f64f.png)
Salut.
Joli travail et merci pour le partage.
Cdlt,
Rémy
Merci !
a rien ne vaut la version sketch "bout de papier" , toujours en téléchargement libre !
C'est la base, il faut laisser un peu de liberté à la création. Si tout est sur plan, on suit bêtement. Bon c'est aussi parce que je n'ai pas sketchup... mais on ne le dira pas![:rofl: 🤣](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f923.png)
Bravo pour cette belle création !!! Vous y avez mis du coeur ça se voit et se ressent dans vos explications. Il y à plus qu'à bien travailler pour mademoiselle![:smile: 😄](https://cdn.jsdelivr.net/emojione/assets/4.5/png/32/1f604.png)
Merci ! Oui beaucoup de travail et de recherche mais quel plaisir !!! J'ai hâte de trouver un nouveau projet.
