Les valets grandissent


Les petits valets d'établi que j'ai fabriqués il y a quelques temps (cf ma description à l'époque) sont très pratiques et me rendent bien des services, mais dans certaines situations, étant donnée leur taille, ils se montrent un peu "limites".

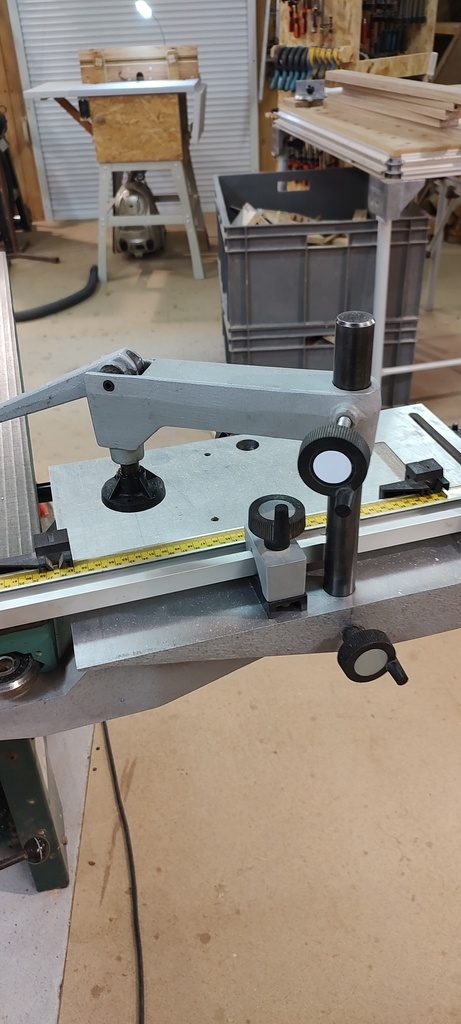

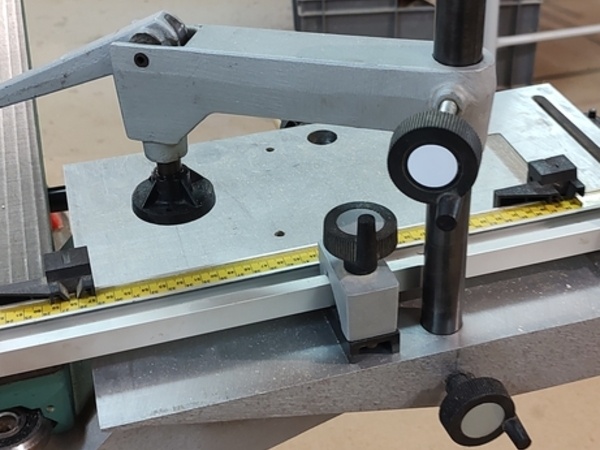

Pour pallier à cet inconvénient, j'ai décidé d'en fabriquer des plus grands en m'inspirant de ceux qui équipent mon combiné bois Lurem C260 Si.

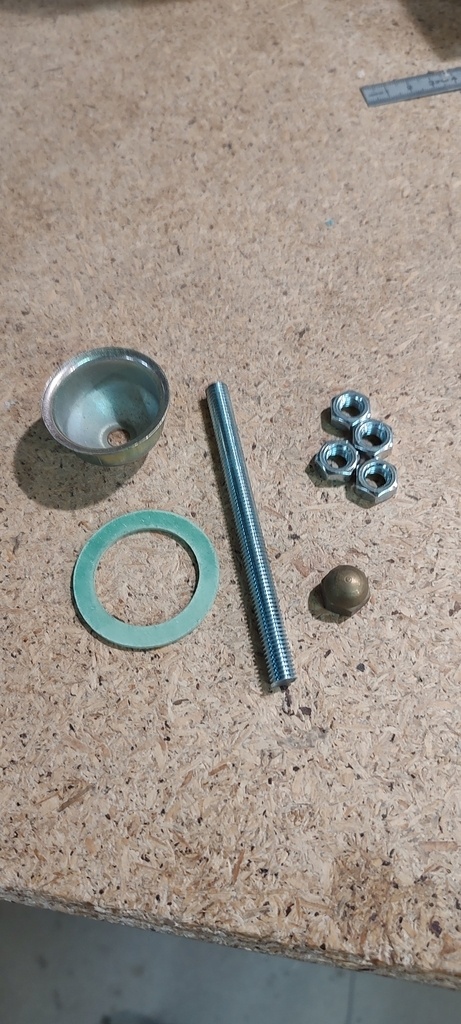

Pour la conception, un petit carrelet de chêne pour la potence, une tige filetée de 20mm de diamètre avec un écrou pour le fût d'encrage et un peu d'accastillage sanitaire pour le moyen de serrage.

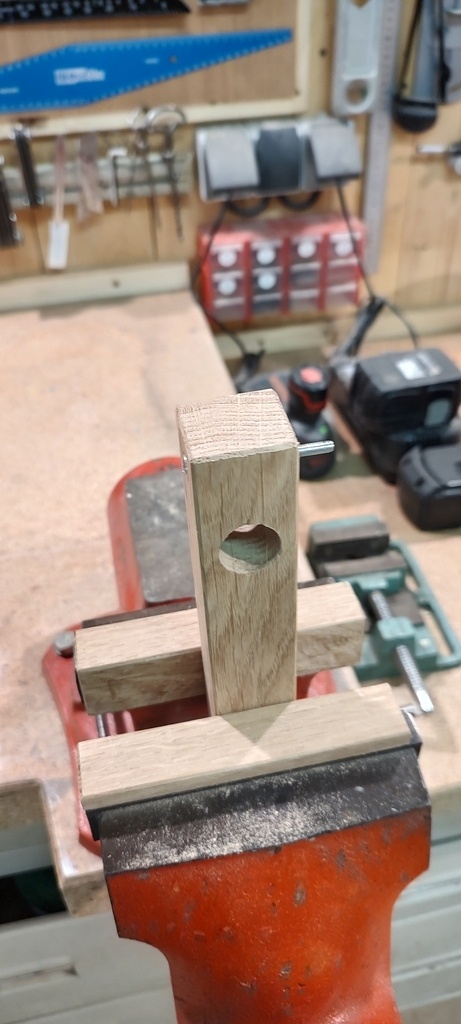

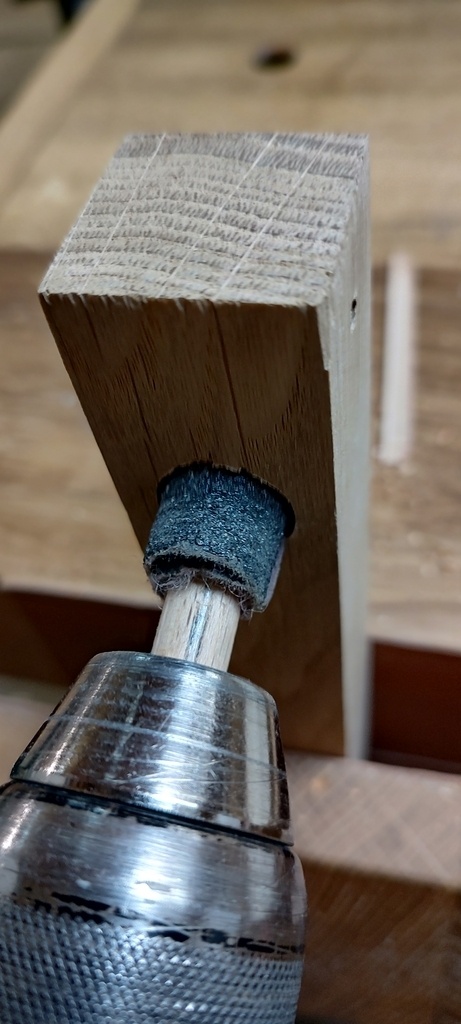

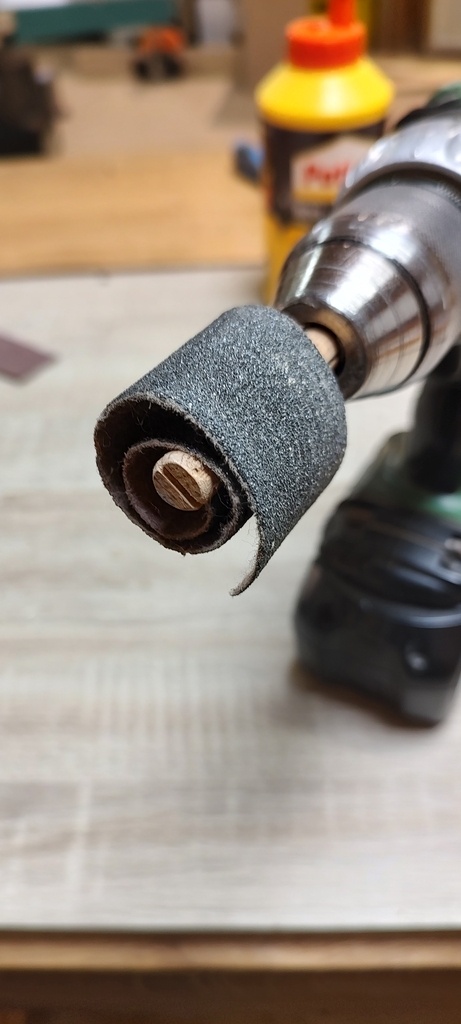

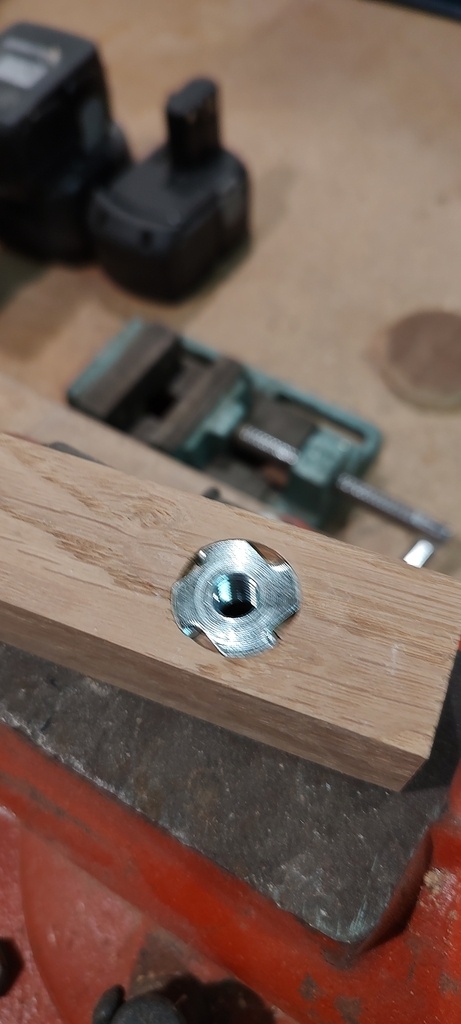

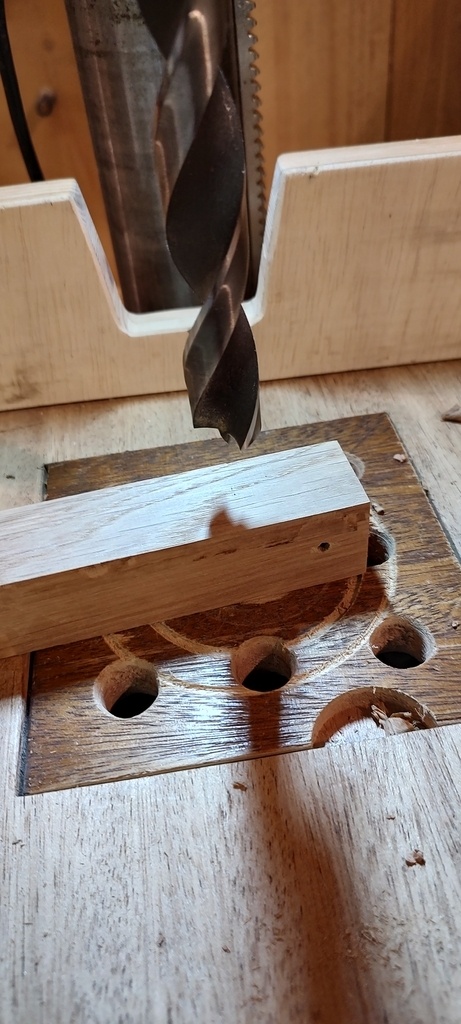

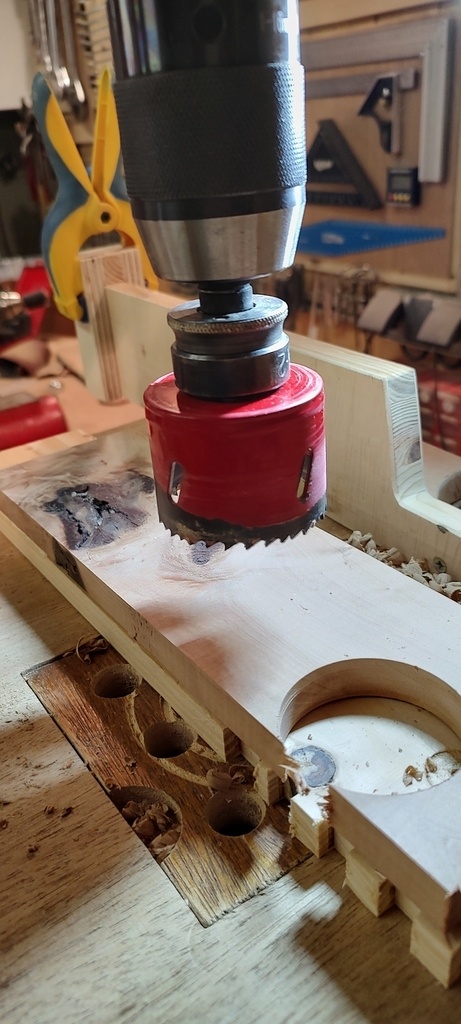

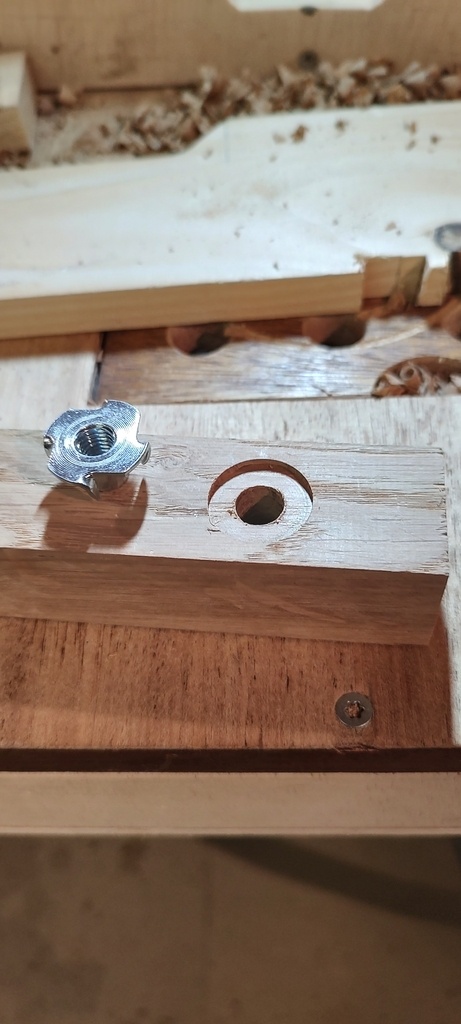

Pour la potence en bois, pose d'un insert de diamètre 8mm à une extrémité, un trou de 20mm à l'autre extrémité légèrement aggrandi au papier de verre sinon c'est trop juste, pose d'un boulon de 4 mm en arrière et en travers du trou de 20mm par sécurité pour limiter le risque éventuel de fracture longitudinale au serrage.

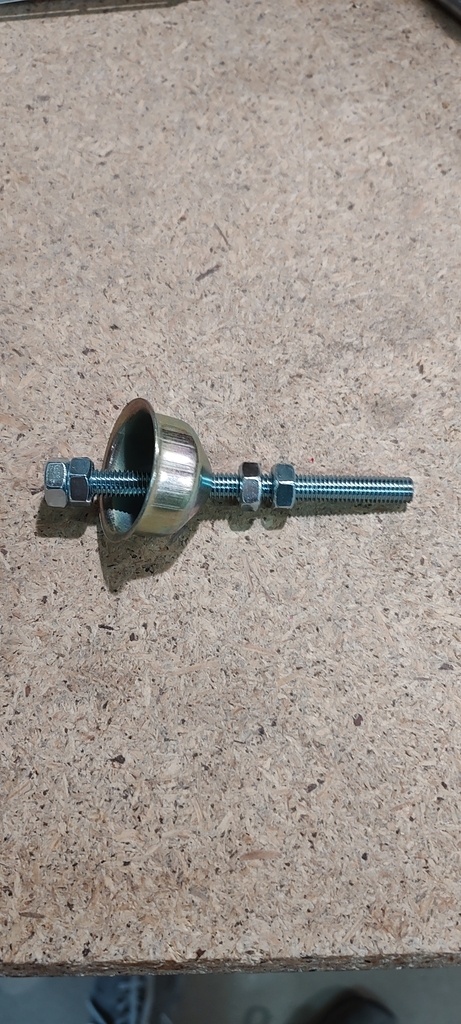

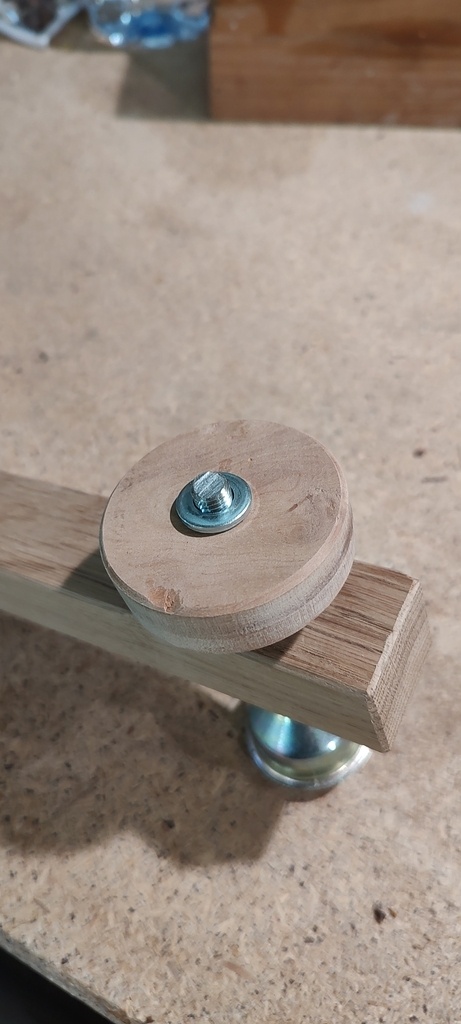

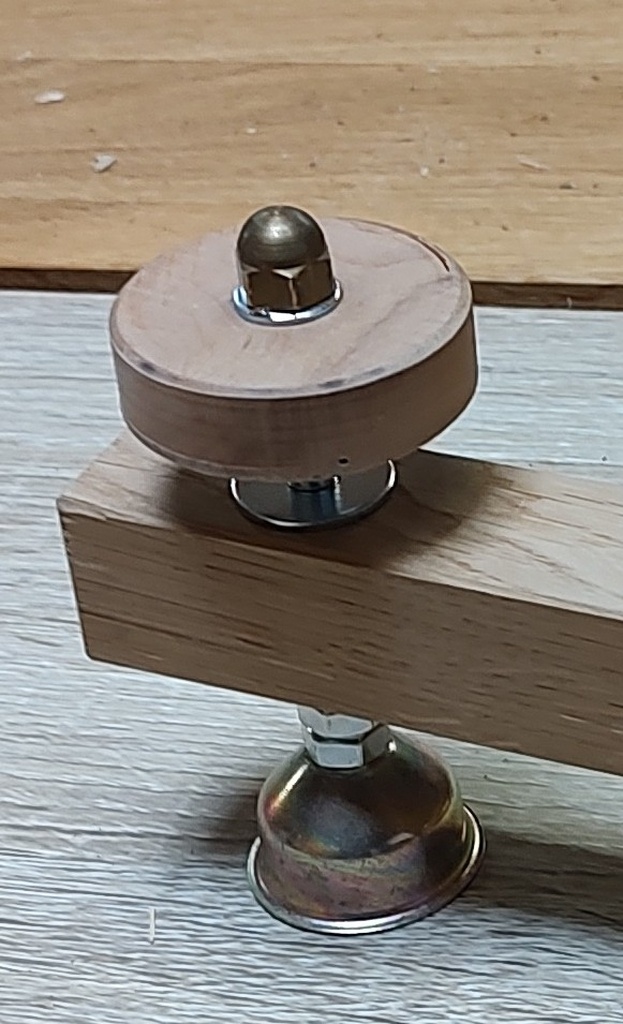

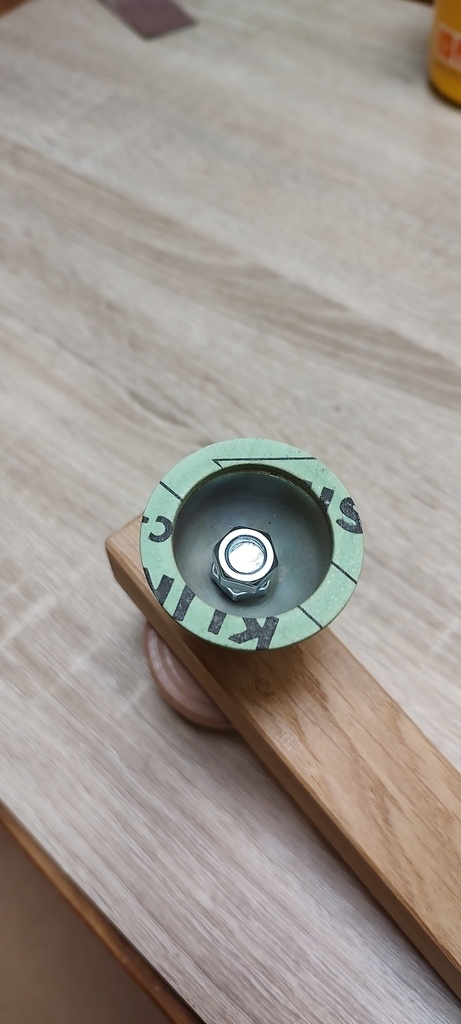

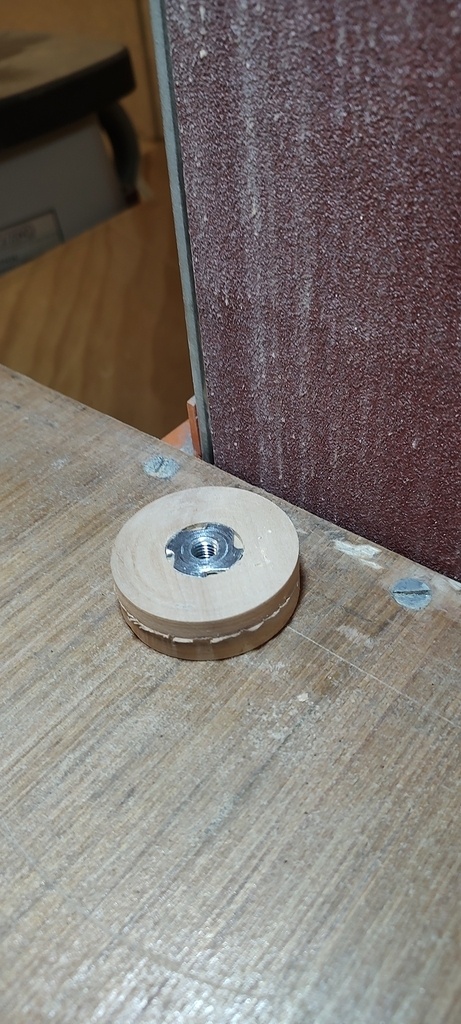

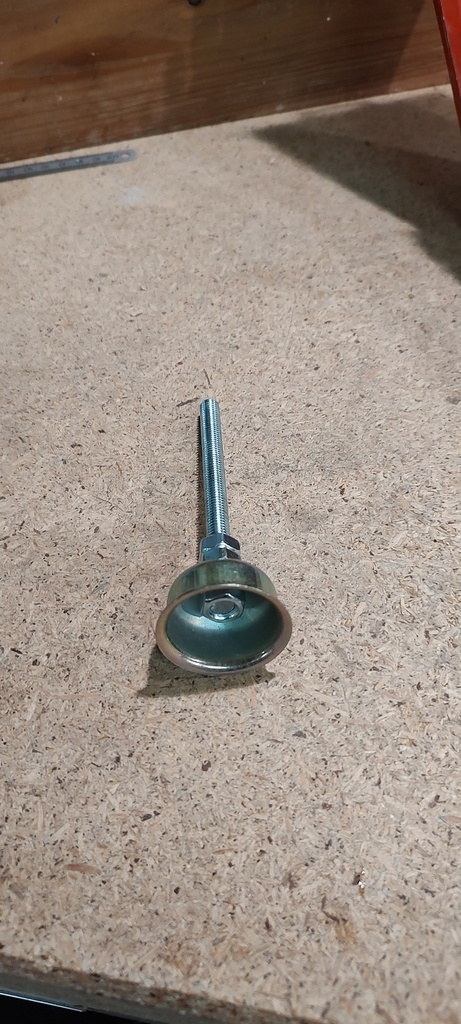

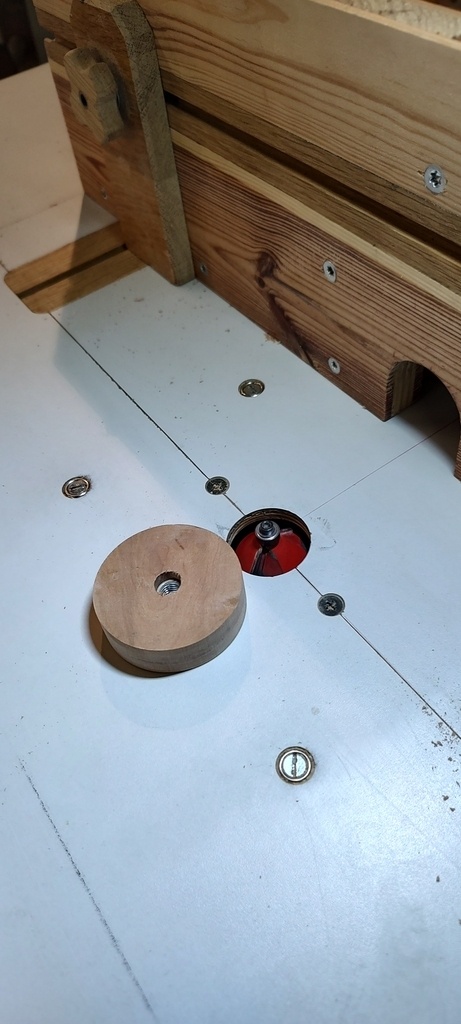

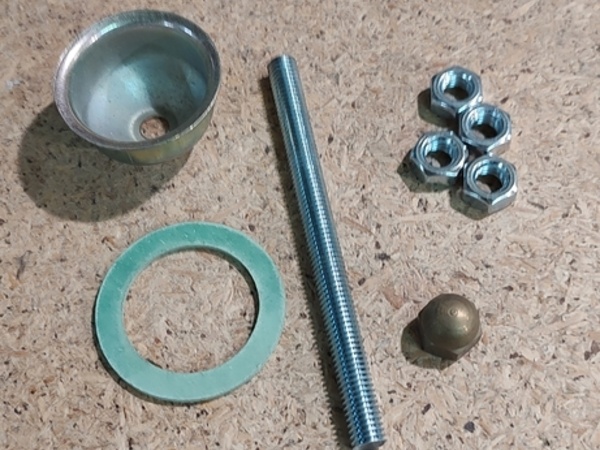

Pour le moyen de serrage, la rosace est montée flottante entre les 4 écrous sur la tige filetée, 1 joint fibre est collé à la colle époxy comme patin de serrage, le volant en bois pourvu d'un insert est bloqué à l'aide d'un écrou borgne.

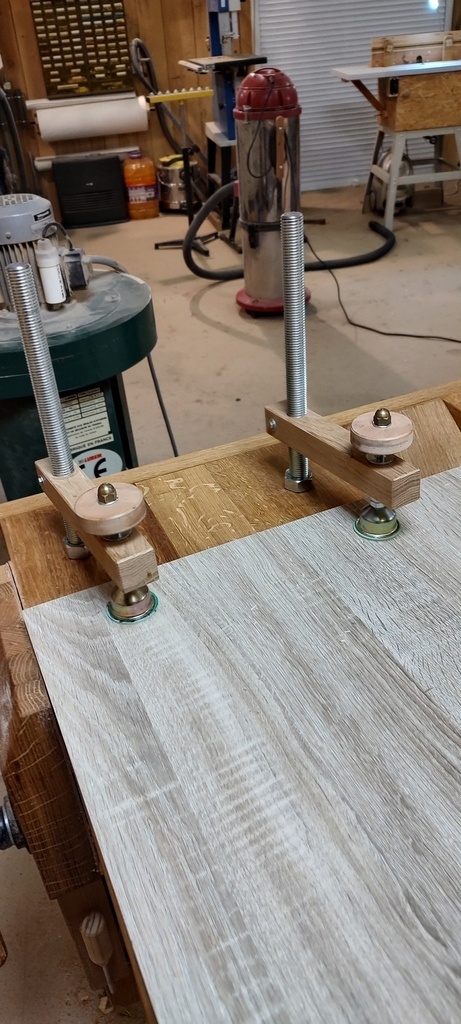

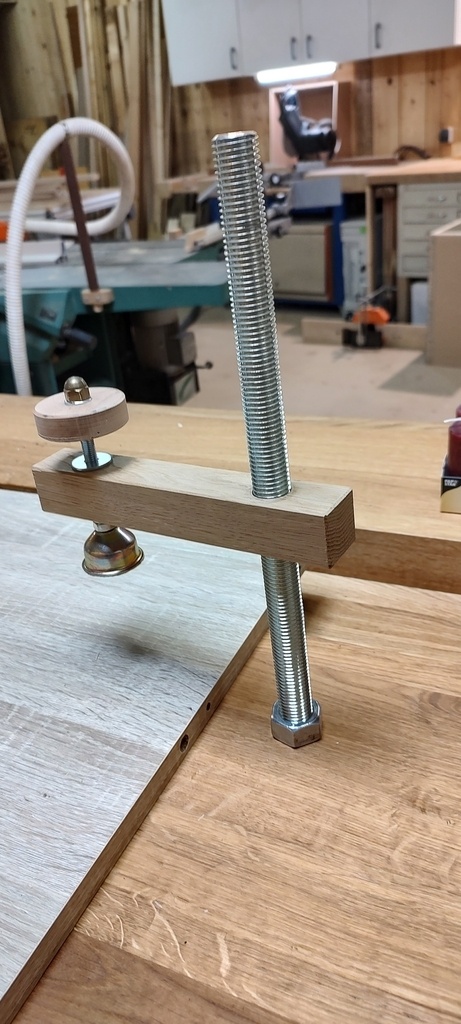

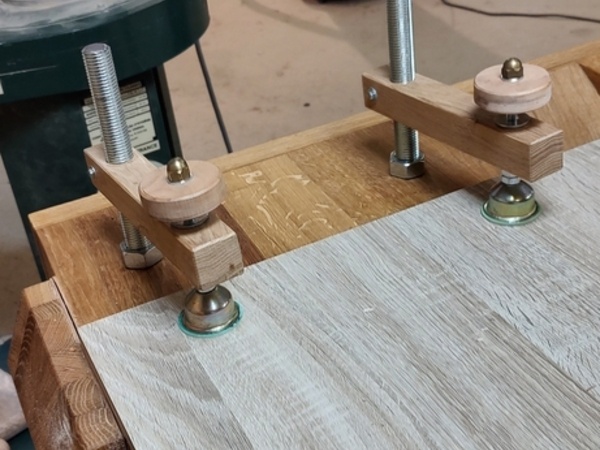

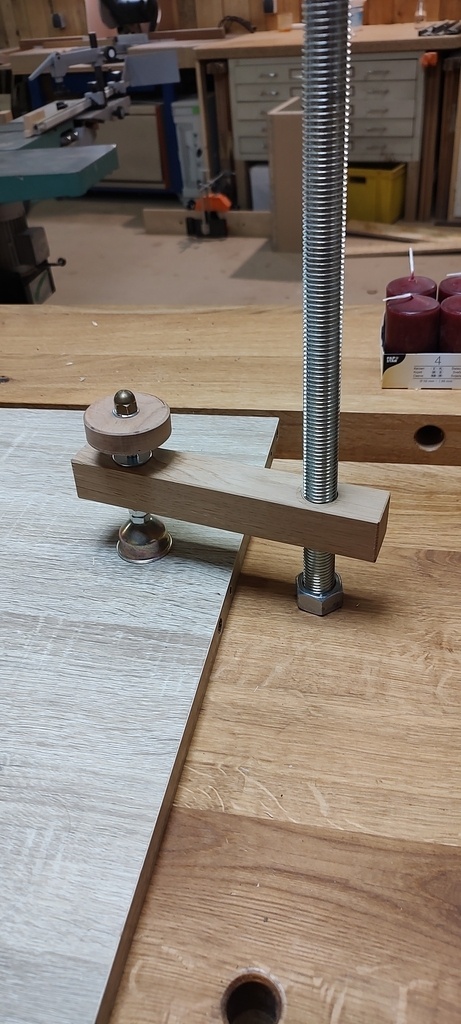

L'avantage de ces nouveaux valets est leur grand débattement réglable par le "bas" (en vissant plus ou moins le boulon de retenue de la tige filetée de 20 sur l'établi) ou par le "haut" (par glissement de la potence en bois sur la tige filetée de 20) avec une faible course nécessaire pour le serrage

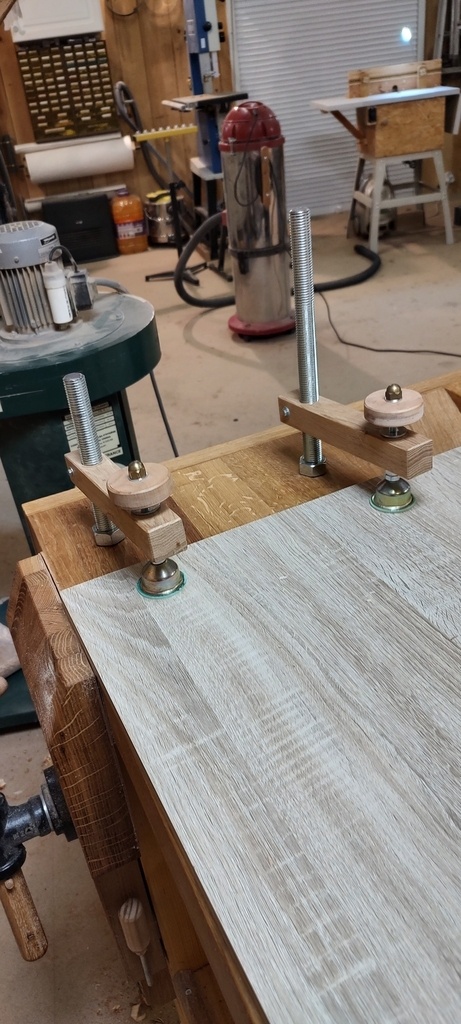

Ces valets se montrent très efficaces.
