Obturateur de ventilation à guillotine double par Rody sur L'Air du Bois

J'ai réalisé une série de clapets de ventilation basés précisément sur ce modèle.

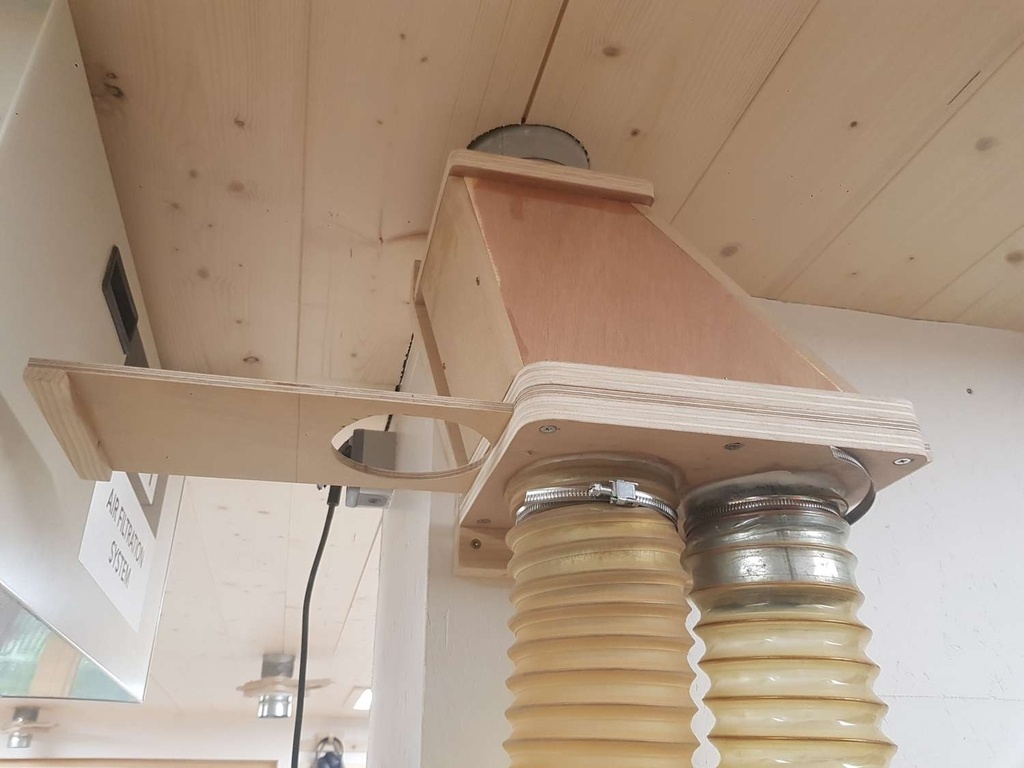

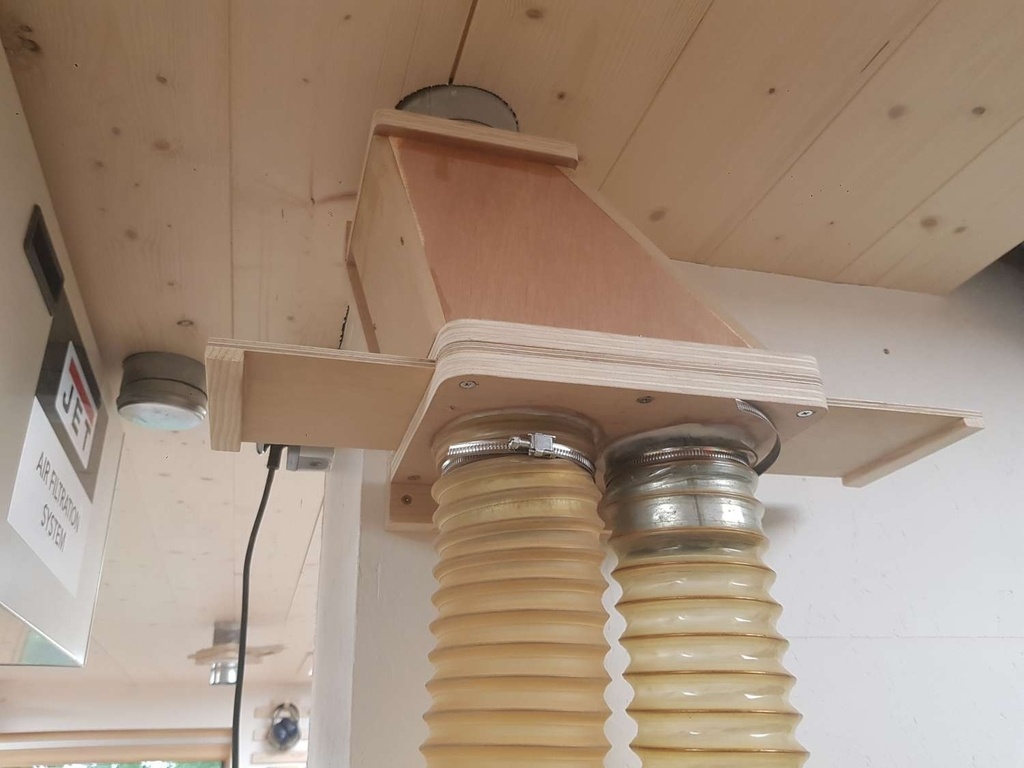

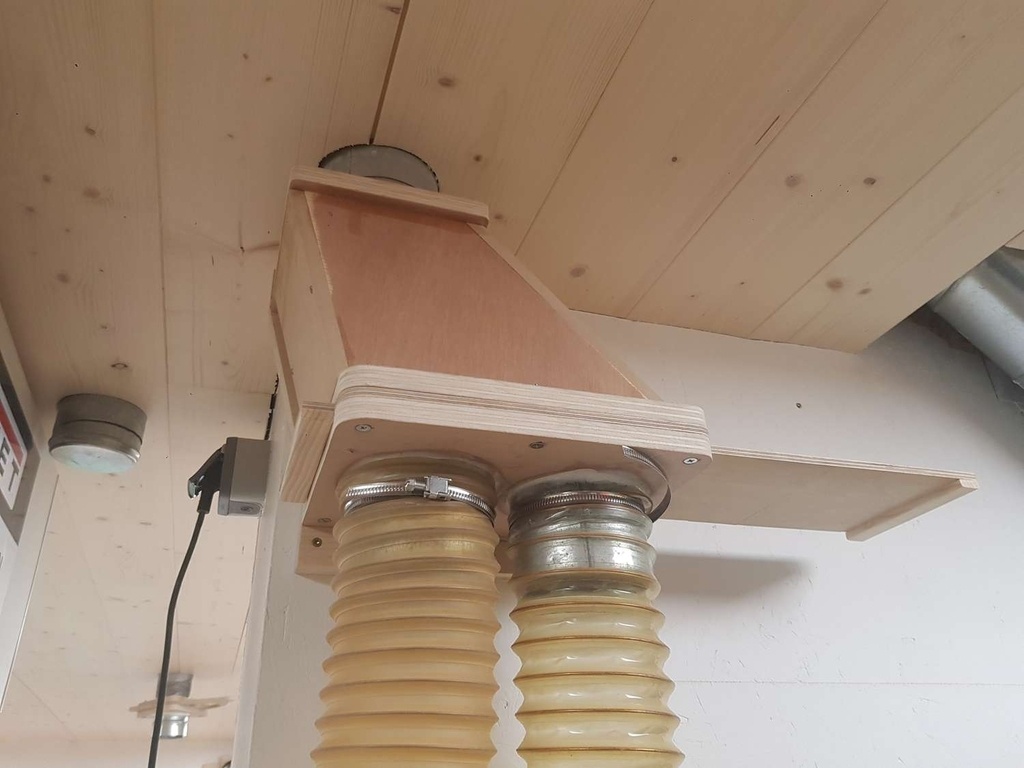

Mais il y a un endroit où j'ai deux machines (scie à ruban et perceuse à colonne) sur la même bouche d'aspiration au plafond. D'où ce clapet adossé à un bord de mur (c'est pour ça qu'il n'est pas symétrique) et contraint à gauche par l'unité de filtration d'air.
L'autre bouche de ventilation visible au plafond un peu plus loin me servira à autre chose.

Un petit projet rapide et sympa réalisé avec les chutes de l'atelier.

Les plans sont sur le site:

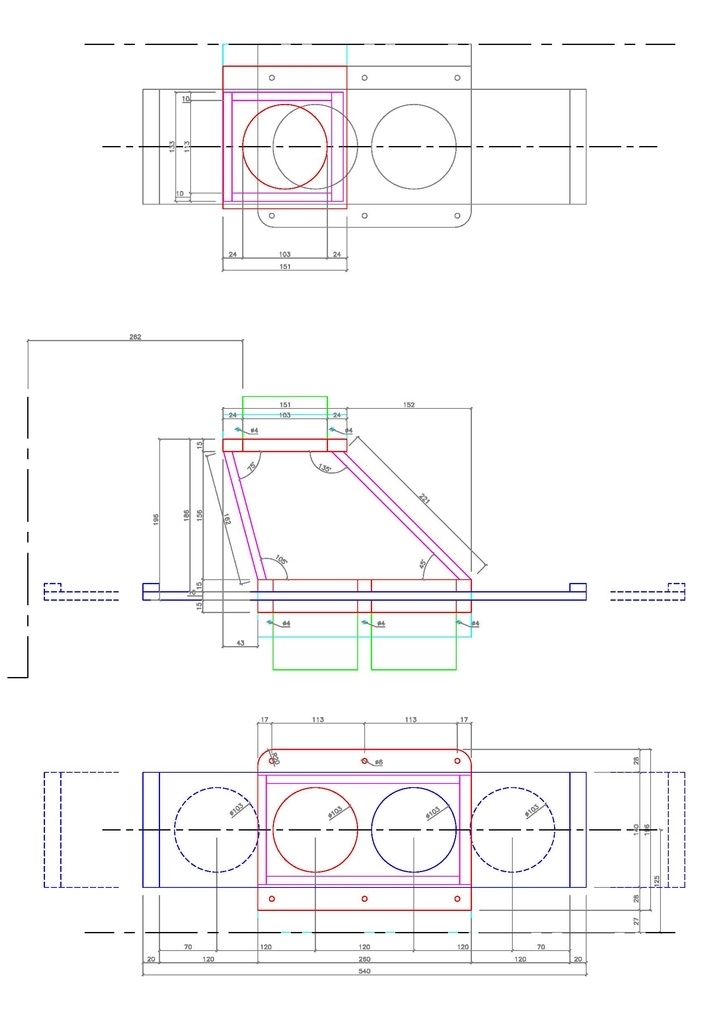

fichier dxf 2d de toutes les vues
fichier pdf A3 des pièces à l’échelle pour découpe directe

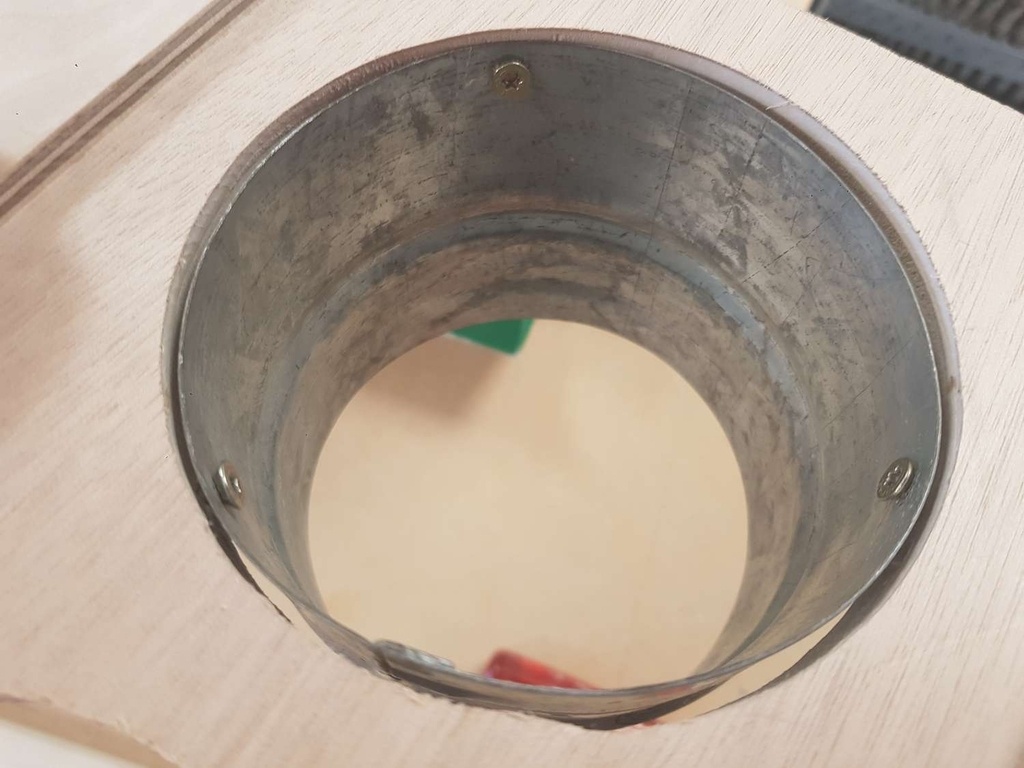

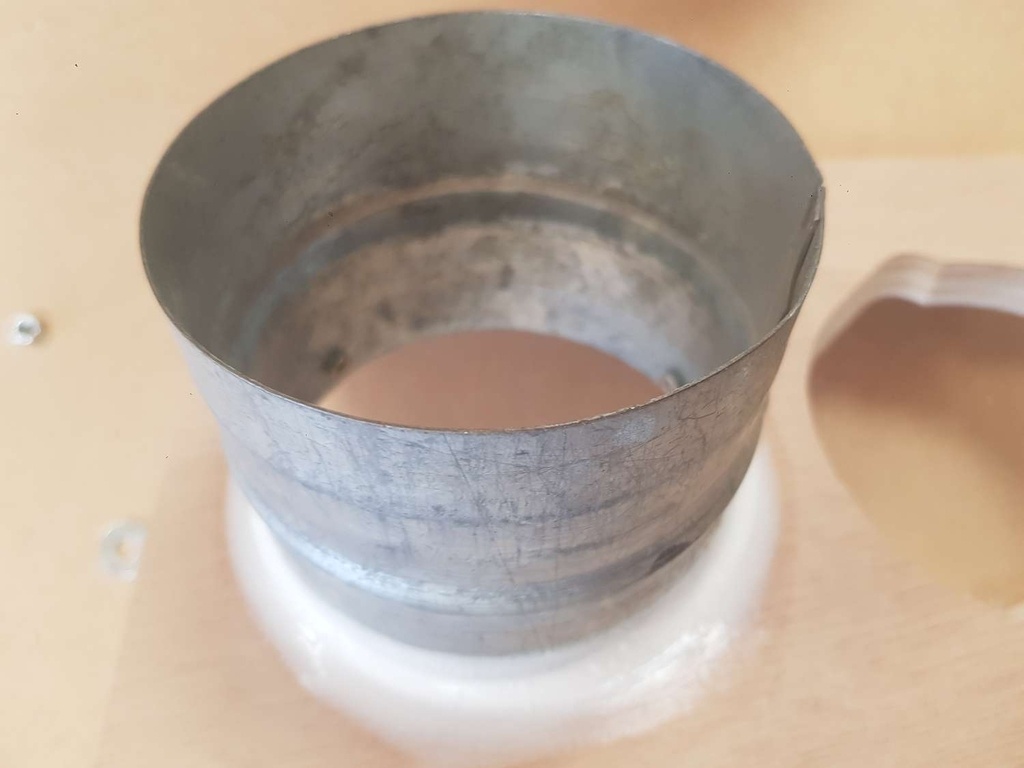

Les raccords galva sont fixés avec 3 vis + joint à la main dans l'espace qui reste.

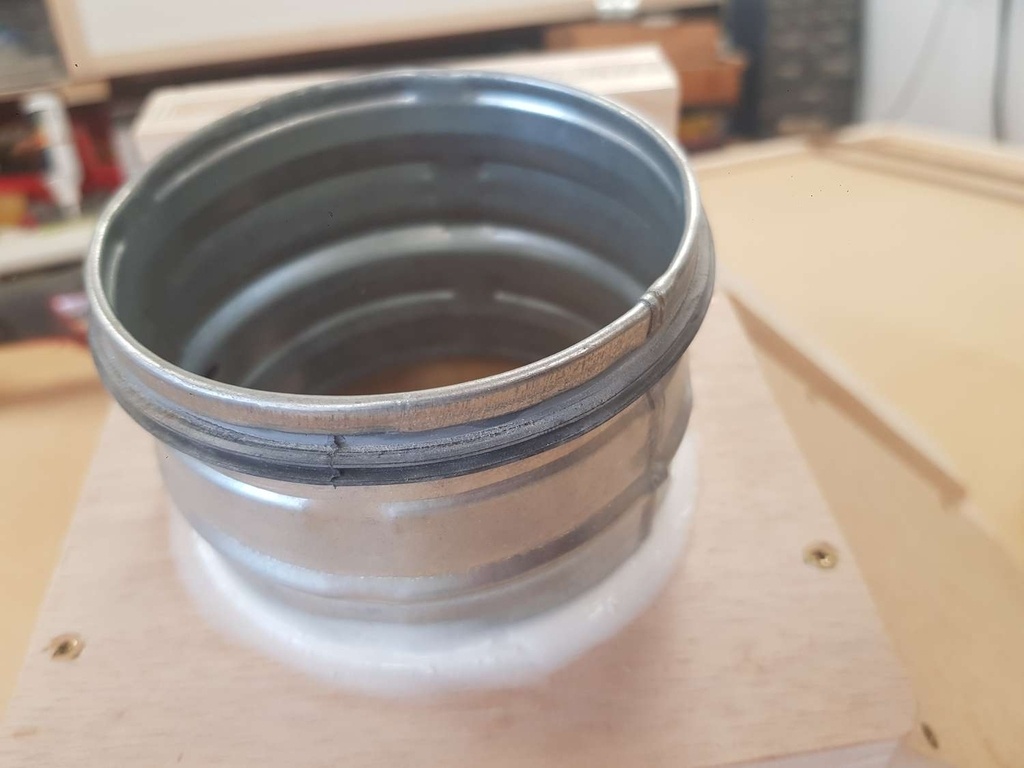

Avec joint pour le raccordement haut et sans pour la connexion des deux flexibles d'aspiration en bas.
