Le déf: Une crosse pour pistolet de duel


Bonjour à tous,

Je vous livre ici le résultat d'un défi lancé par un de mes voisin:
lui réaliser une crosse pour un pistolet de duel.

Autant vous dire que le défi était de taille car je n'avais jamais rien fait de semblable, ni même une simple sculpture sur bois.
Aucune contrainte de temps ni de réussite, un défi pour apprendre, tout ce que j'aime.

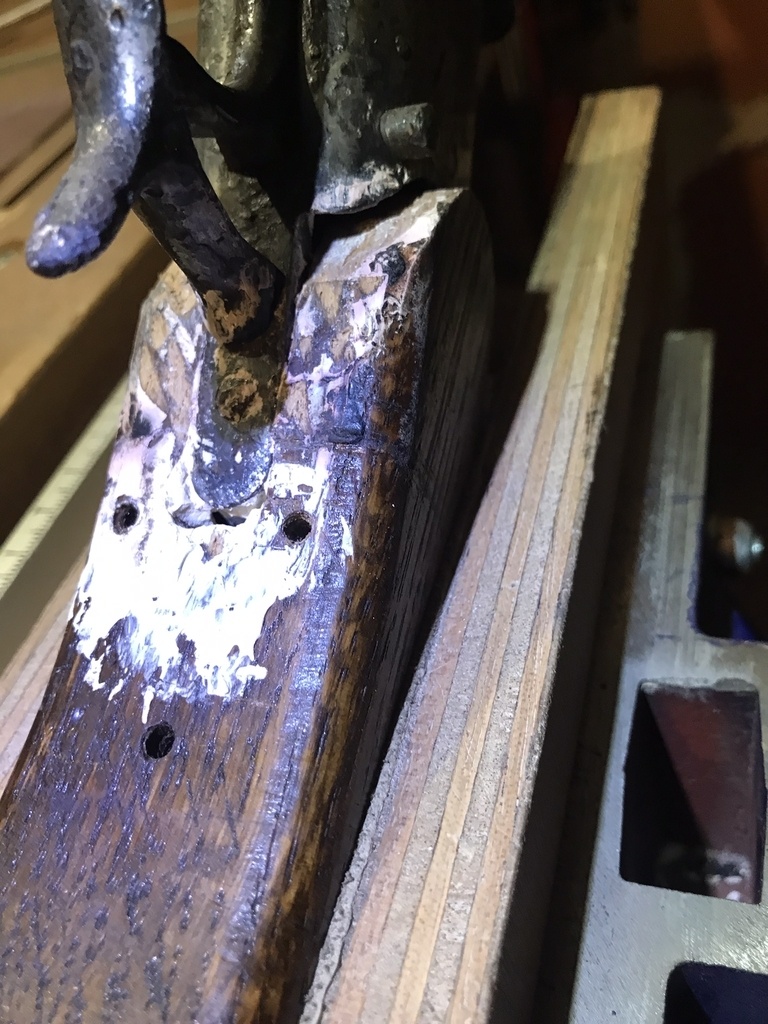

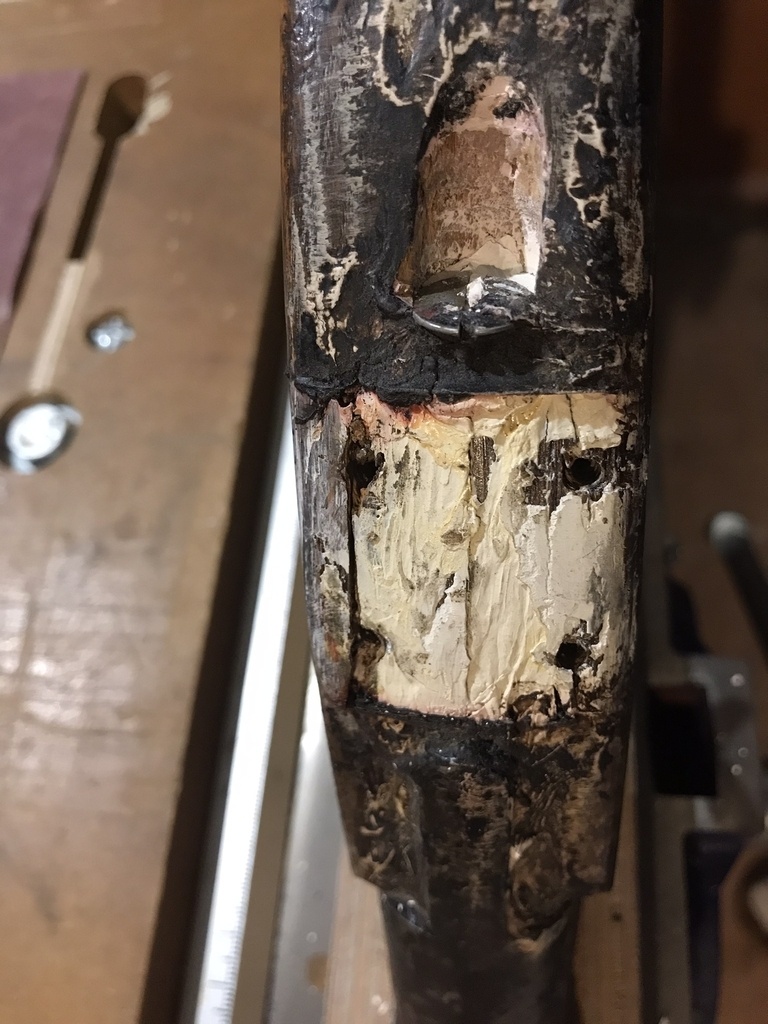

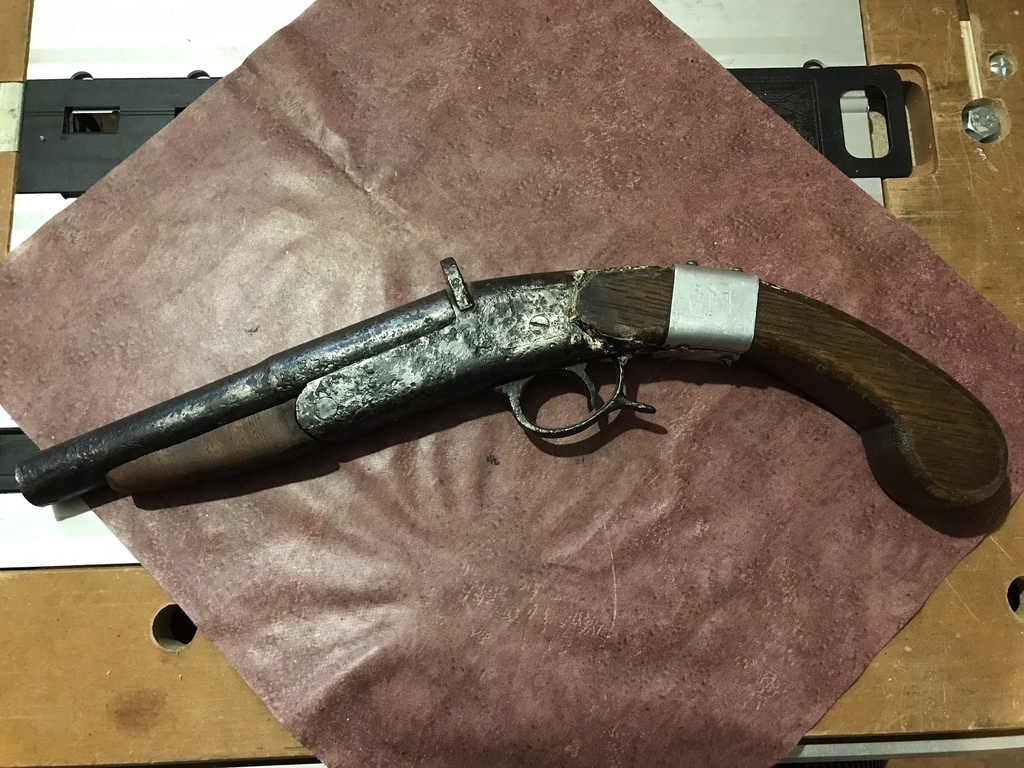

La crosse d'origine ayant disparut, le propriétaire précédent avait emmanché le pistolet dans un barreau de fauteuil, le tout tenu au plâtre !!!

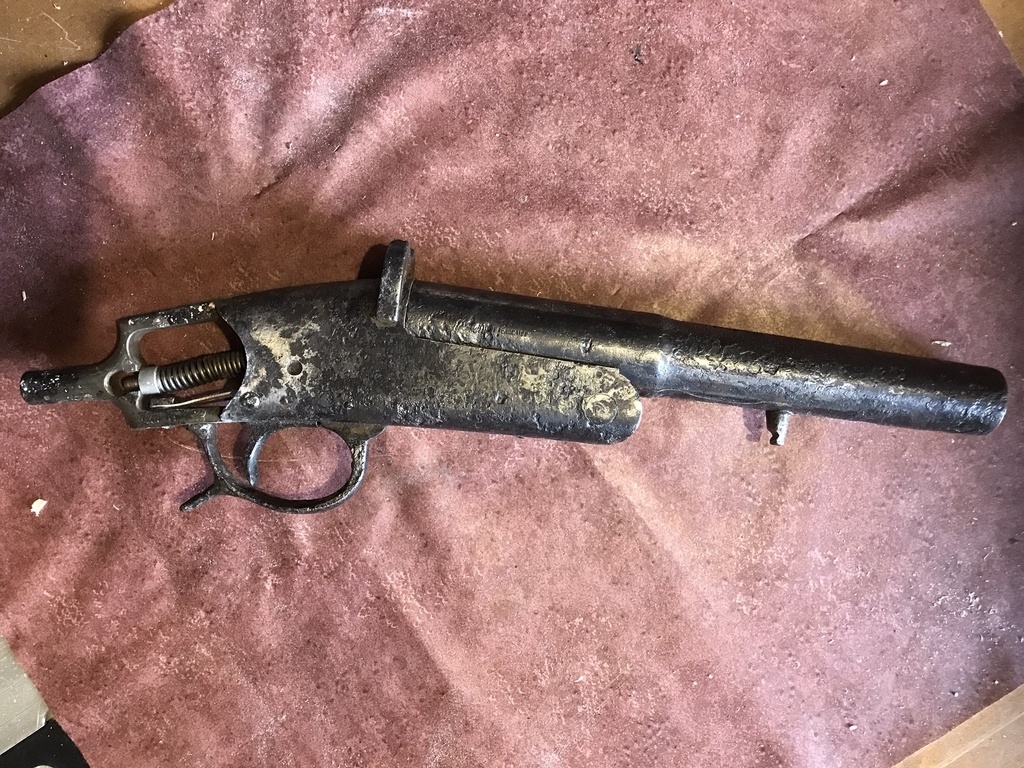

Une fois démonté, j'ai pris conscience de l'ampleur du problème:

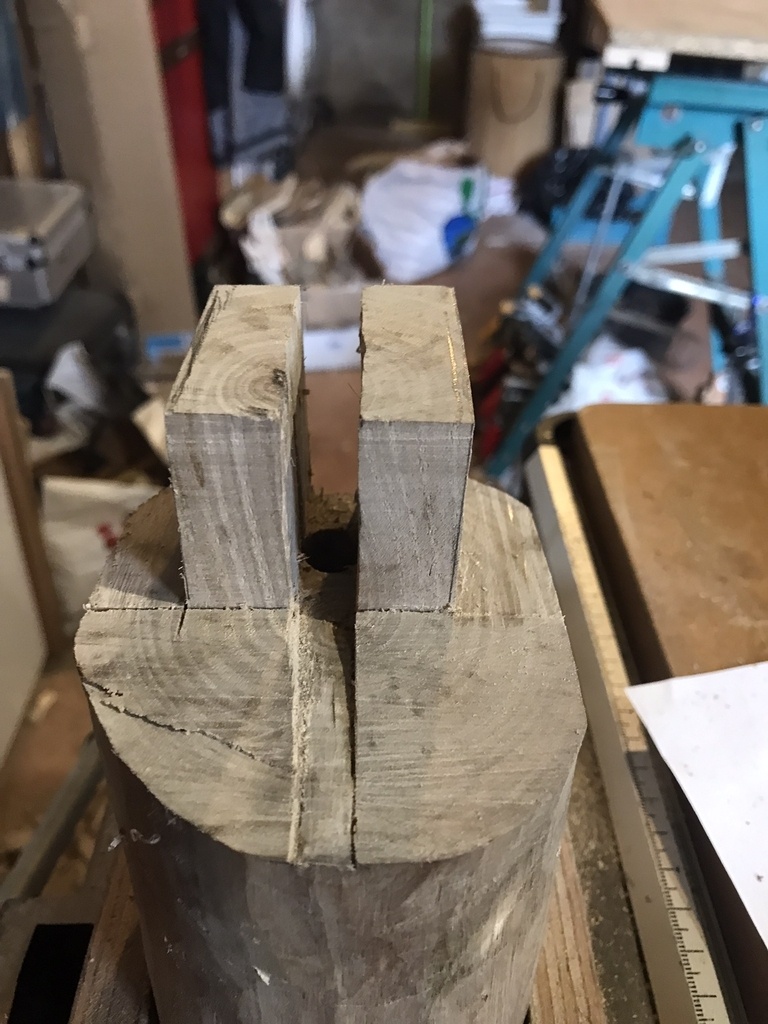

intégrer le mécanisme de l'arme dans le bois

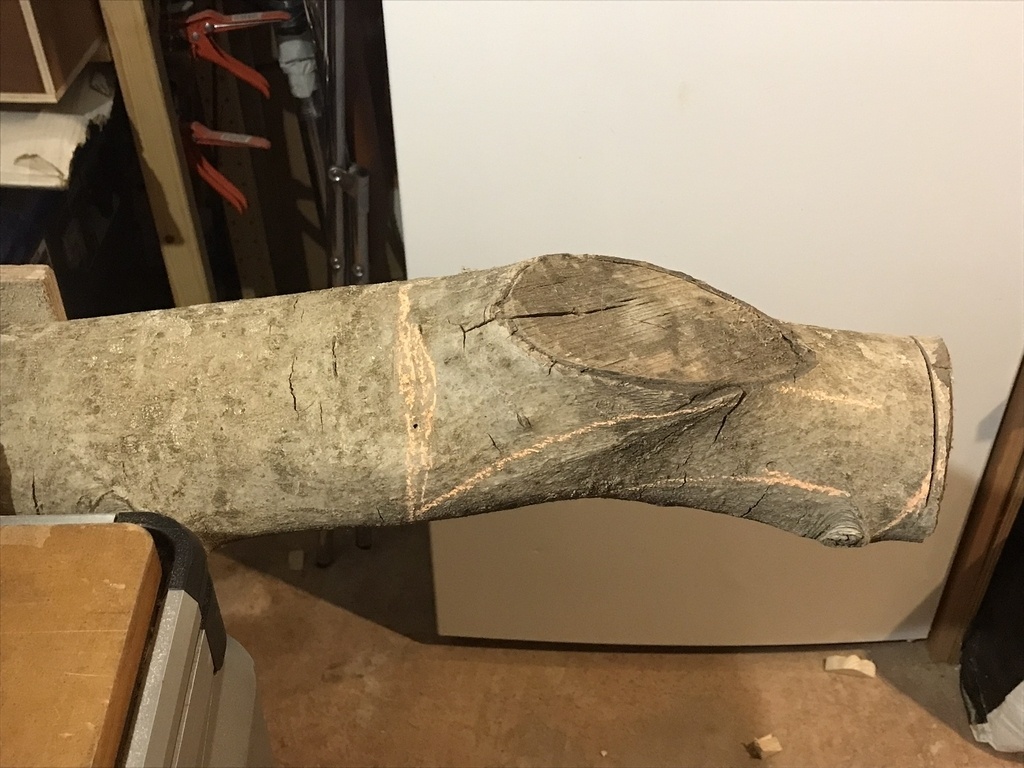

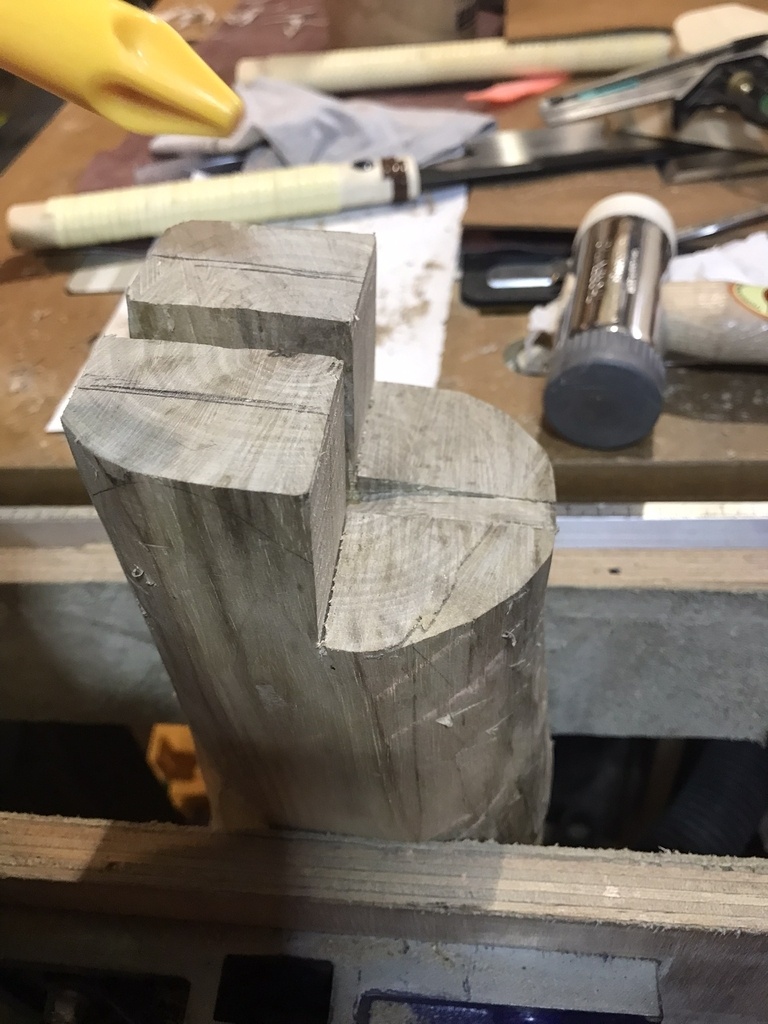

Je suis partie d'une branche de noyer fournie par le voisin

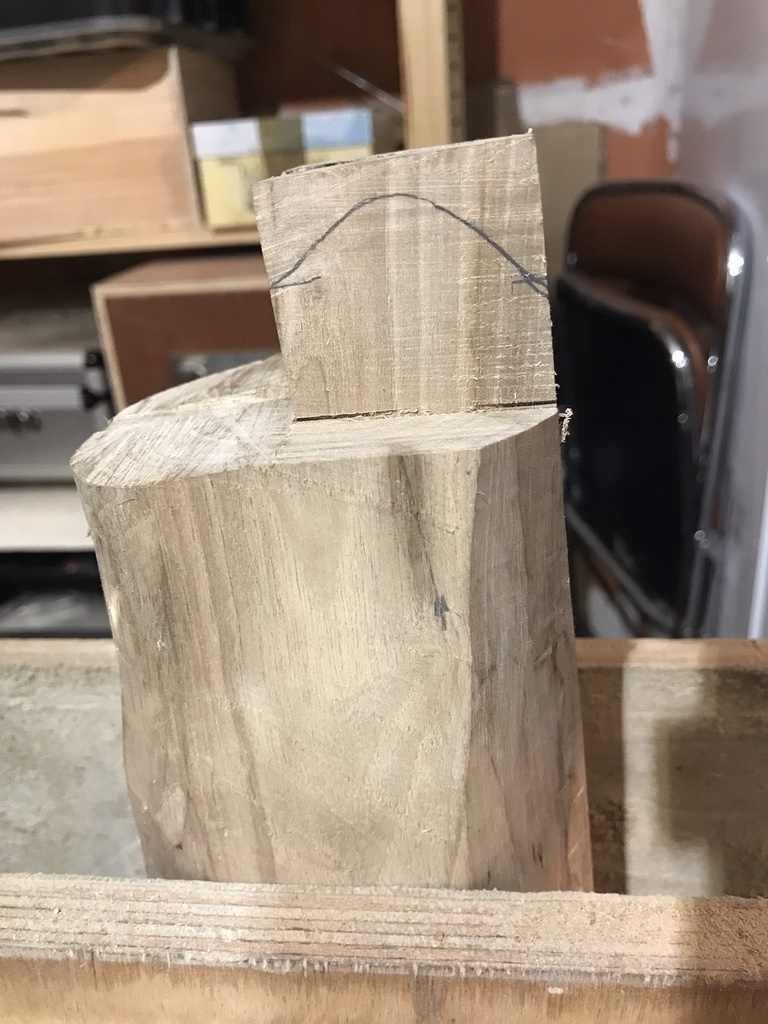

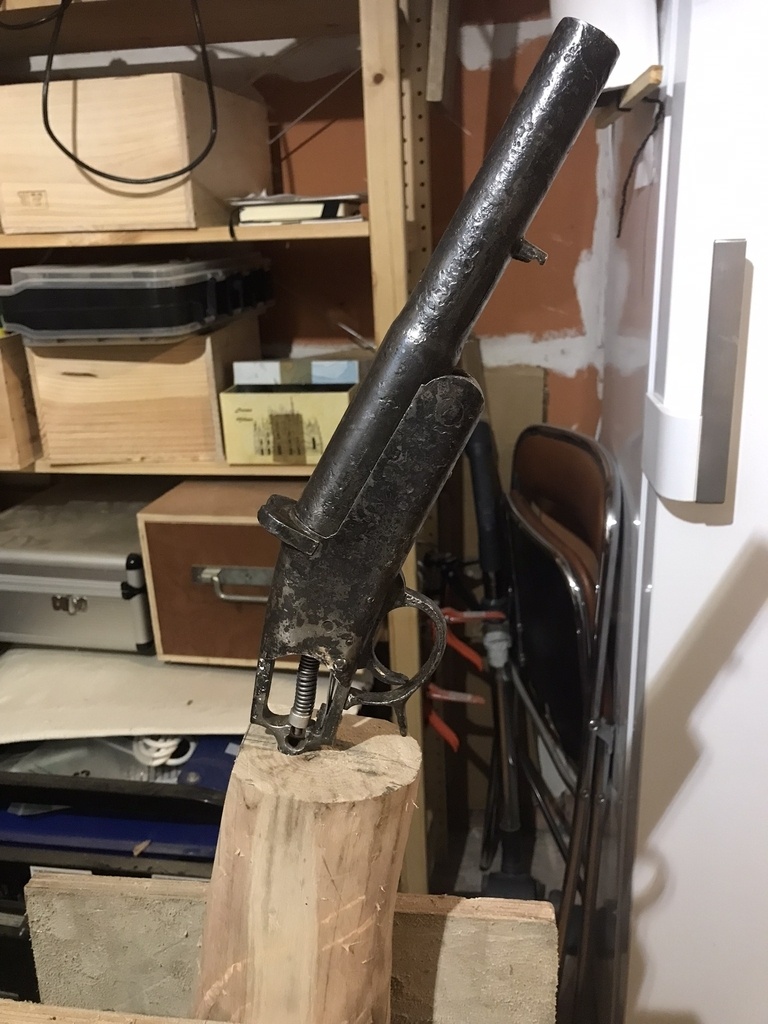

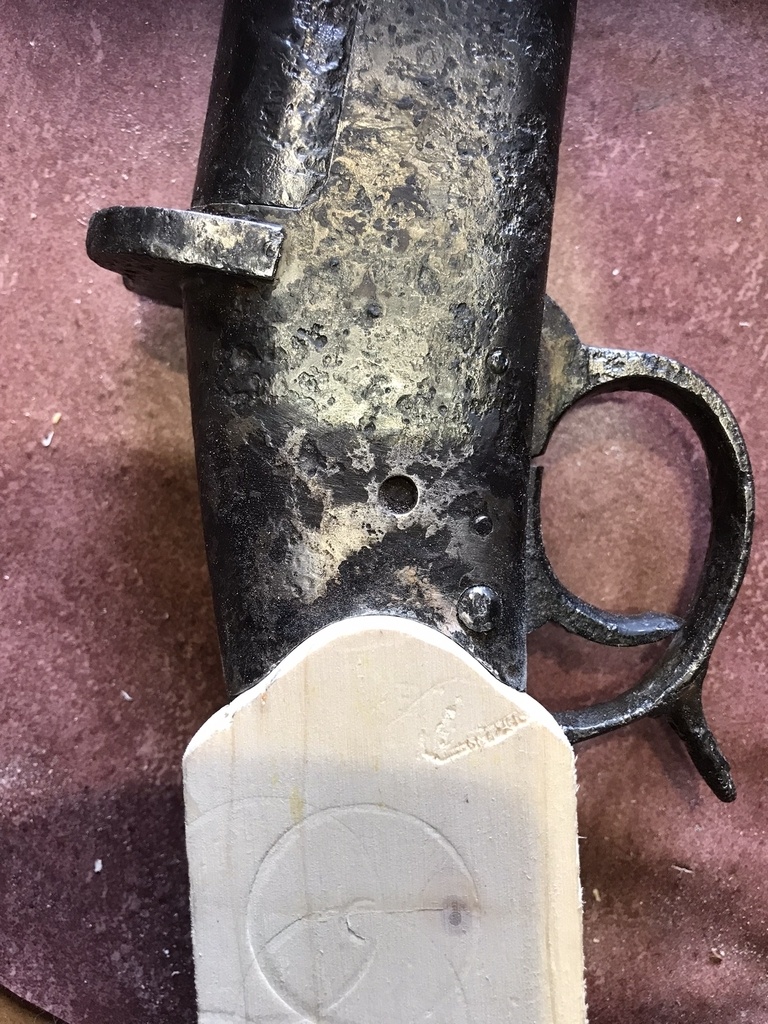

En affinant au fur et à mesure des marques laissées par le métal dans le bois, j'ai réussi à faire l'intégration, puis à affiner les formes arrondie devant épouser l'arme.

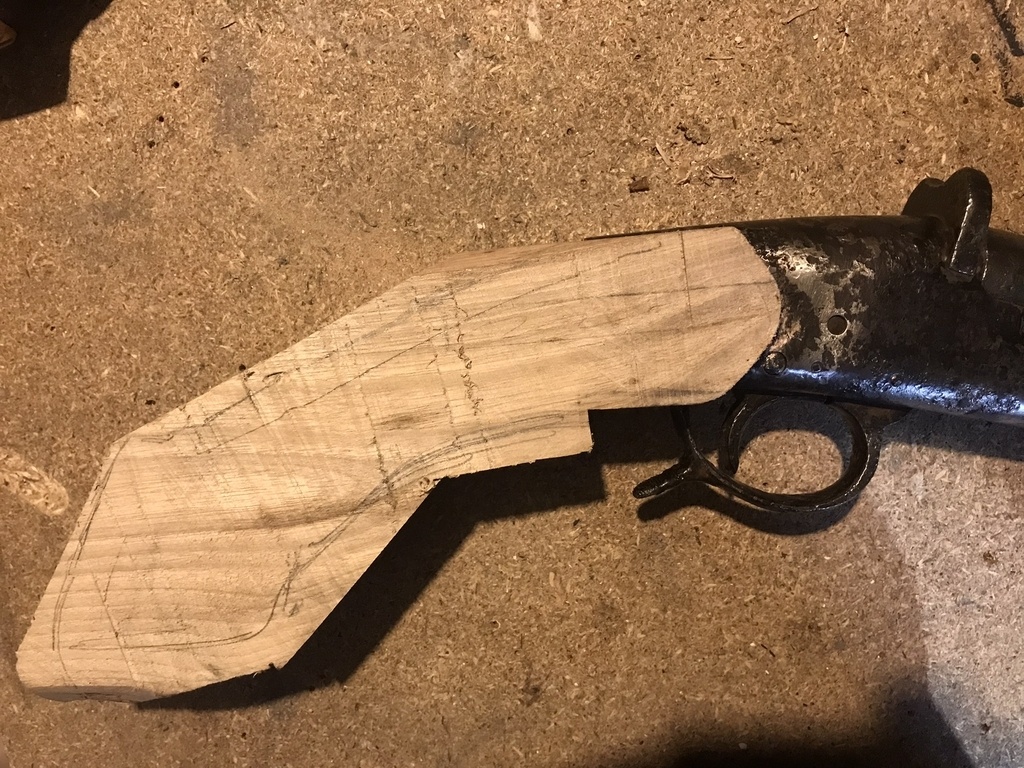

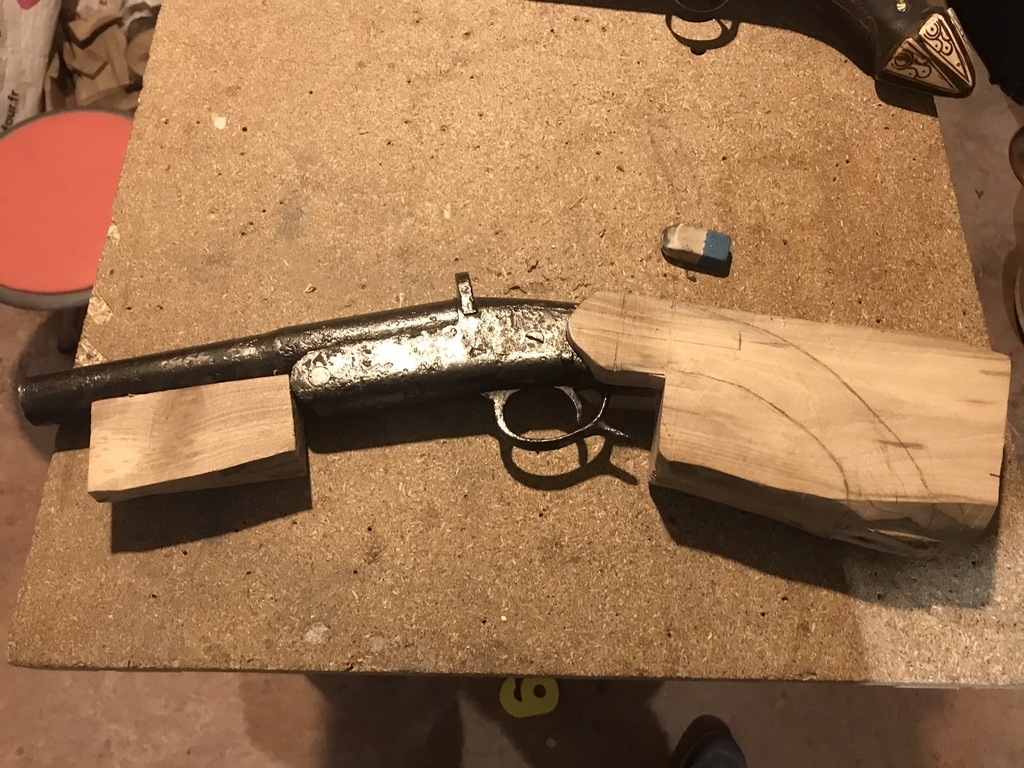

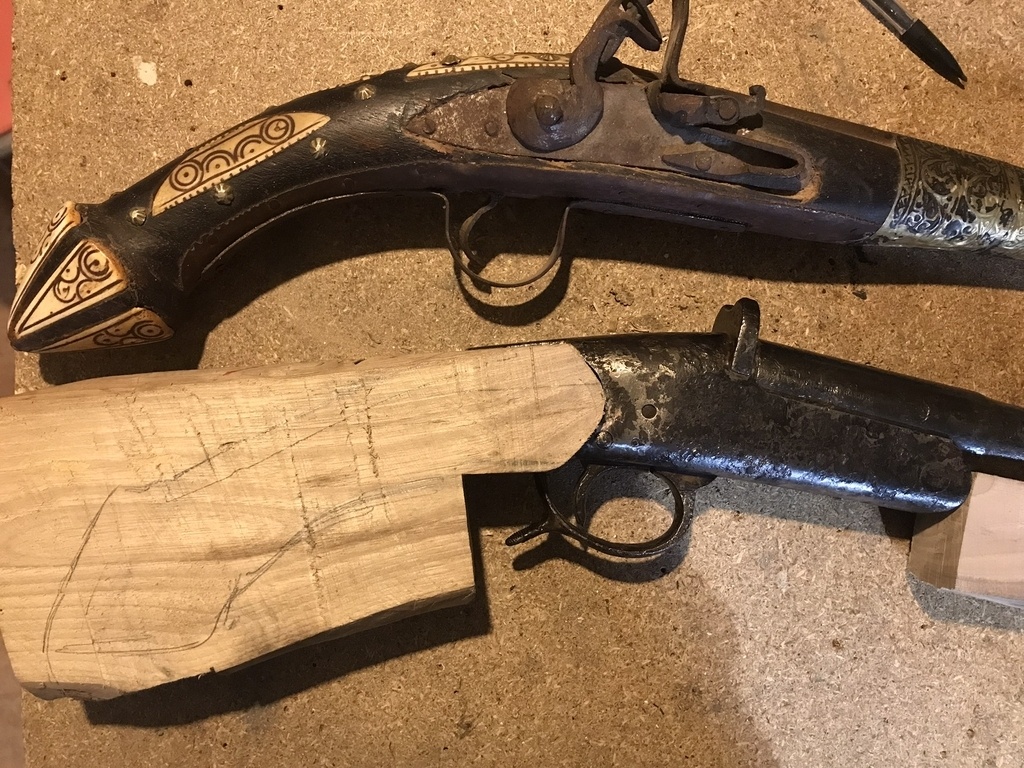

Une fois la première étape terminée, j'ai dégrossi la forme de la crosse, avec pour modèle un pistolet mauresque dont je devais reproduire la forme.

"quelques" coups de ciseaux à bois et de lime plus tard la crosse prends forme.

Le bloc avant n'a pas été trop difficile à faire.
La partie intérieur, en contact avec le canon, a été mis en forme au racloire courbe.

Un des gros problème que j'ai rencontré: la vis de fixation (invisible sur les photos).
J'ai du la prendre en compte dans la forme finale de la crosse, mais le pire a été de fixé le tout solidement.

Pour intégrer le mécanisme et la fixation dans le bois, j'ai du percer au diamètre 12.
Hors, la vis est au diamètre 7 avec une tête diamètre 12 et un pas spécial.
Impossible d'en prendre une autre (ou la perdre dans l'atelier).

J'ai réalisé un insert en noyer de 12 mm de diamètre (sans tour donc au travers d'un gabarits en métal) que j'ai percé à 7 mm et fraiser pour y intégrer la tête de vis.

Une lamelle de cette insert a été collée dans le perçage initial pour rattraper le jeux de serrage de la vis.
Le tout est maintenant solidement serré.

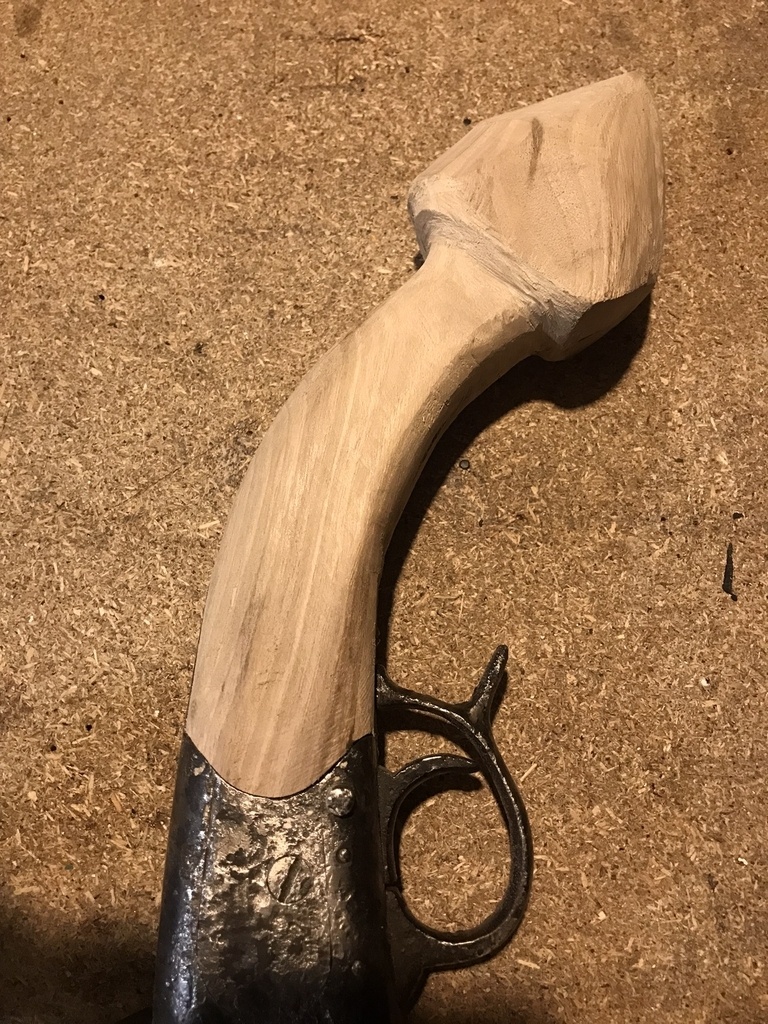

J'ai beaucoup galéré sur la boule, notamment pour régler la prise en main (le côté confort de prise) et pour diminuer la référence phallique de la chose (oui sachant que quelqu'un allait la faire, je lui coupe l'herbe sous le pied ;-)

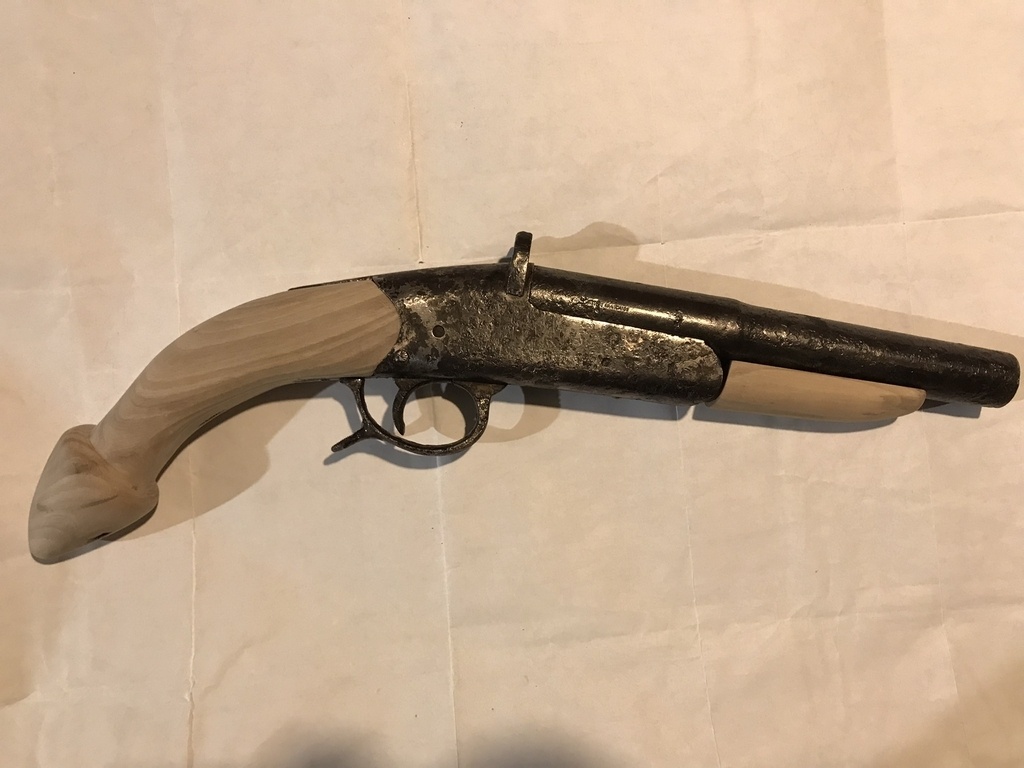

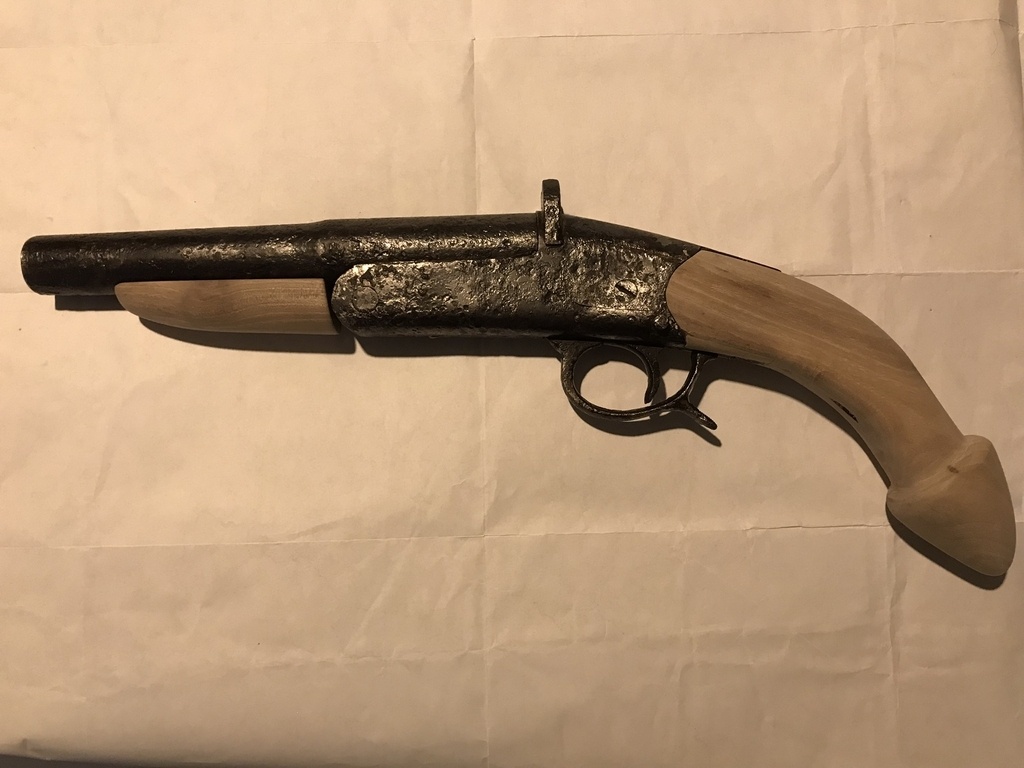

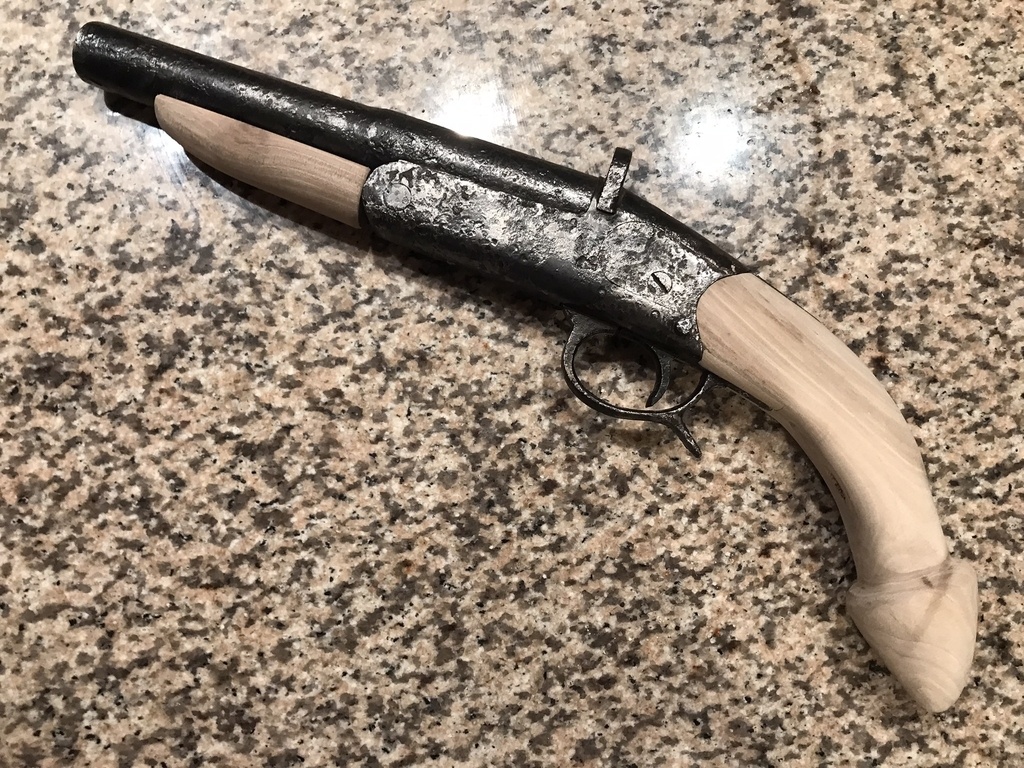

Après validation de la forme définitive par le voisin et le ponçage final, je suis très contant du résultat.

Le bois va être teinter à la broue de noix puis vernie et l'arme finie de restauré.
Je posterai une photo finale quand le propriétaire aura fini l'opération.


Discussions

nicolbn  a publié la création "Le déf: Une crosse pour pistolet de duel".
il y a 2 ans
niconathy
( Modifié )

Disons que le propriétaire, si il gagne, l’autre l’aura eu bien profond 😜😳🤪😂🤣🤣🤣
Ceci étant dit, j’aurai jamais imaginer tout le travail nécessaire pour une telle réalisation
Merci pour toutes les explications

Oak

J'avais effectivement en tête un truc de ce genre là 😬

ebenober

Oak niconathy
Vous êtes bien les seuls à avoir l'esprit assez mal tourné pour imaginer un autre usage possible à la crosse de ce pauvre pistolet...🤣

Terkou

malheureusement, je dois avoir l'esprit aussi mal tourné que Oak niconathy et je pense bien d'autres qui n'osent pas l'avouer .... 😜

Terkou

mais travail impressionnant !

Jean Galmot

Oak Ami de la poésie, bonsoir...😜.

glaude

d'où l'expression: achève moi!

niconathy

Attention, moi je parle de la balle, après laquelle le chien de fusil va courir, bon là celui qui va faire un duel en a une bonne paire pour aller avec la crosse 😲😳😜🤪
Pour le reste , chacun laisse libre court à son imagination

Erebor

OK alors je suis pas le seul à avoir l'esprit mal tourné !

JeffBurlu

niconathy Oak Moi j'ai tout de suite pensé qu'il tirait des balles à blanc 😐

LouisH
( Modifié )

Ça me rappelle la BD Zizi et Peter Panpan dans Pilote, y a longtemps.

Vincent P

Puisqu'il y a consensus, je pense qu'on peut dire que c'est le créateur qui avais l'esprit mal tourné durant la réalisation.
Très belle ouvrage.
Met nous une photo une fois l'arme totalement restaurée si tu a la possibilité, c'est super intéressent.

JeffBurlu

Vincent P dans ce cas précis, je dirais plutôt que le con s'en suce 🤭

Erebor
nicolbn

Vincent P oui il me préviendra quand ca sera fini.

niconathy

JeffBurlu , il y a des « balles à blanc » qui font quand même que tu en prends pour 20ans

michel22440

Avec un tel calibre, imaginer le trou de balle 😂

glaude

je vois que tout le monde est en pleine forme!

glaude
( Modifié )

travail conséquent, realiser une crosse et l'adapter à la bascule d'une arme est un travail de grande précision qui demande minutie et un ajustement parfait.
Sinon petite remarque, ce n'est pas un pistolet de duel mais une bascule de fusil simplex de marque Manufrance.
Autre remarque cette modification en fait un fusil à canon scié et entre de fait dans les armes à détention assujettie à autorisation de la Préfecture (armes de catégorie B). Autorisation que n'obtiendra pas si tu n'es pas un professionnel de l'armurerie et cela semble le cas!!.
Maintenant ce que je viens de t'écrire est bien dans l'idée de t'avertir, après tu fais ce que tu veux.

nicolbn

Merci bcp pour ces précisions. Personnellement je n'y connais absolument rien, j'en informerai le propriétaire.

Jean Galmot

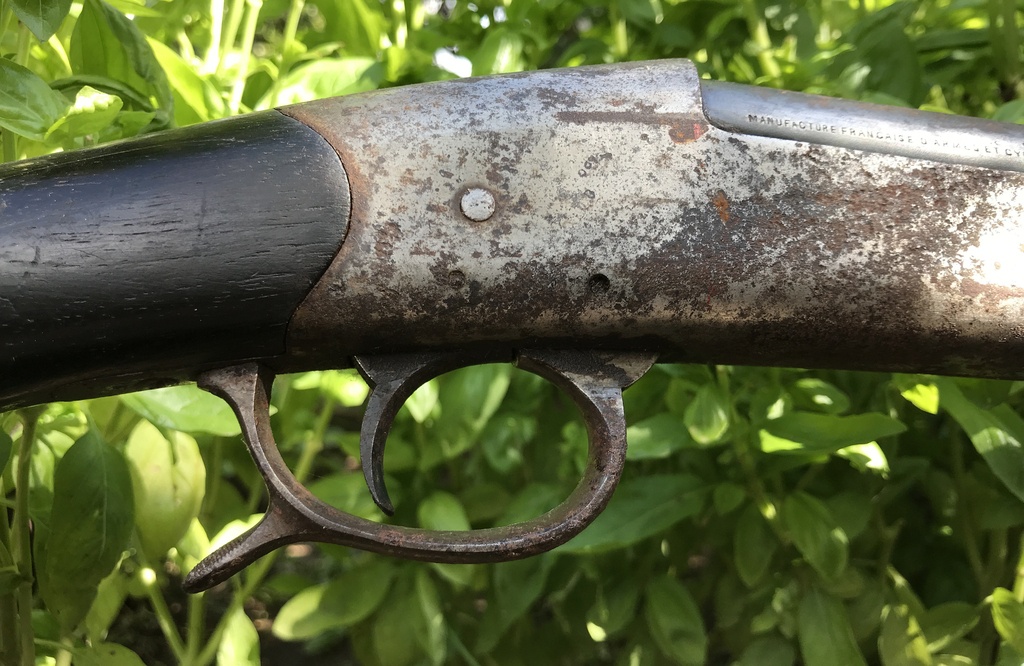

glaude Slt, bien possible pour le Simplex. Ci-joint une photo d'un Simplex CAL12 dont je dois réparer la crosse.
