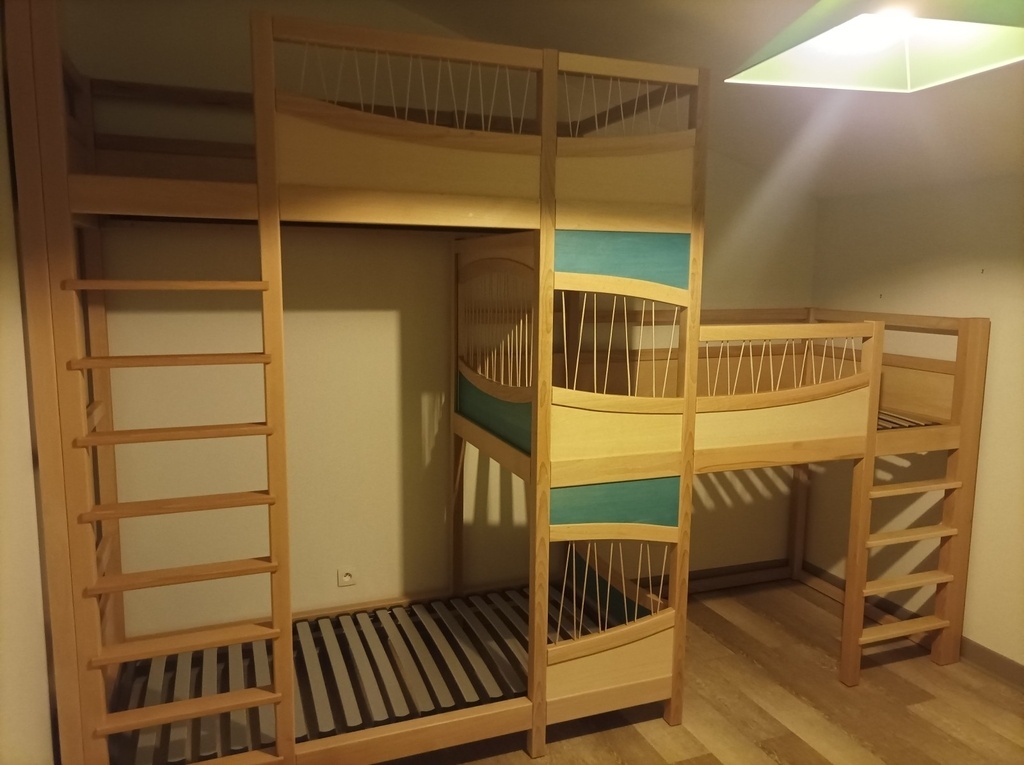

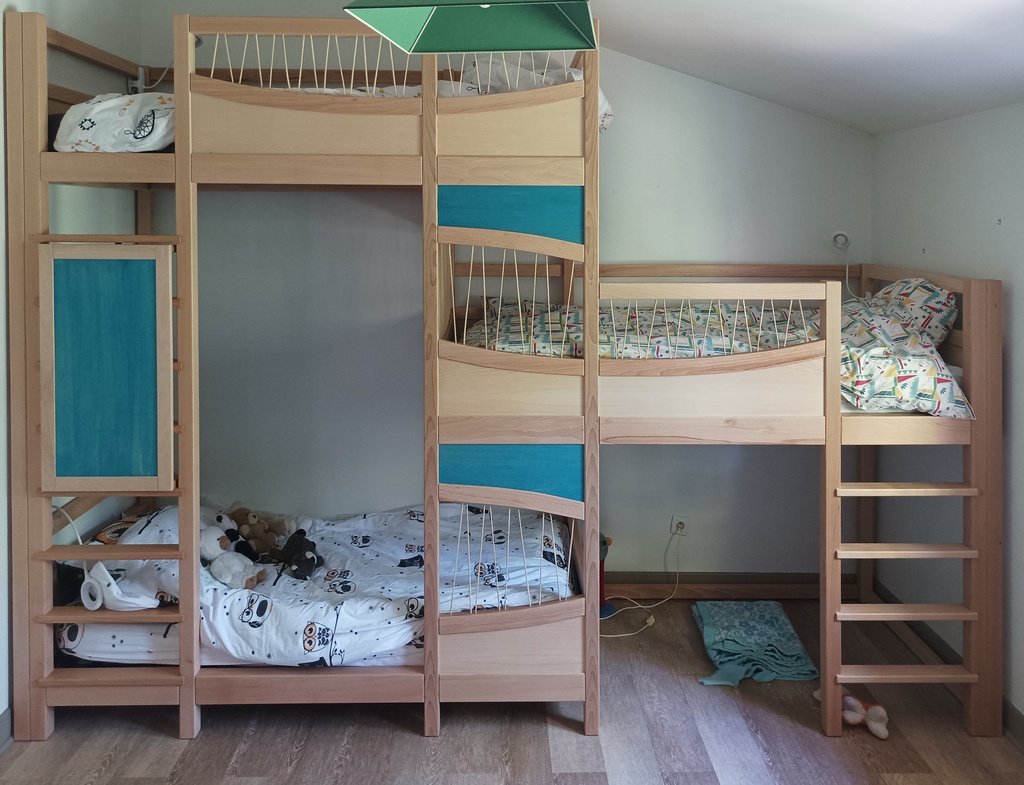

Lits superposés triples ou encore bateau de pirate, cabane, etc. au gré des histoires

Super chantier réalisé au printemps pour des amis et leurs petits enfants. Je fais simple pour mes premiers lits .

L’objectif était de concevoir trois lits tout en conservant un maximum d'espace dans la chambre.
Après quelques recherches, j'ai trouvé des modèles de lits triples (ex : Billi bolli) que j'ai adapté aux dimensions de la chambre.
Les lits sont en hêtre massif, exceptés quelques panneaux en latté plaqué hêtre. L'ensemble est démontable. Il faut compter une petite journée pour assembler le tout. Pour l'esthétique, je ne souhaitais pas de vis apparentes, ce qui complique nettement le montage de l'ensemble... nous étions 4 pour certaines étapes . Certains morceaux ont été assemblés et collés à l'atelier : échelles, têtes et pieds de lit. Les lits ont été finis à la cire incolore. Les panneaux bleus sont simplement teintés avant collage avec la teinte bleu clair de chez Anova Bois et un bouche pore du même fabricant. L'ensemble des lits a été ciré une fois monté pour pouvoir re-poncer après le transport (4h de route en remorque...).

Chantier très chouette à concevoir, fabriquer et installer. Je prends le temps aujourd'hui de partager cette réalisation, mais je me rends compte que je n'ai pas beaucoup de photos. Si un jour je retourne démonter les lits pour les déménager, je compléterais...

Quelques étapes de conception et fabrication :

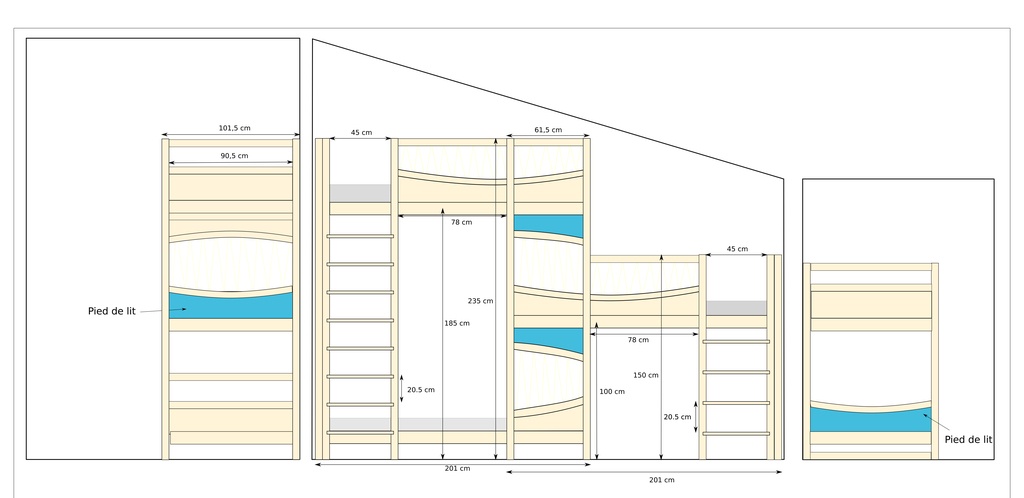

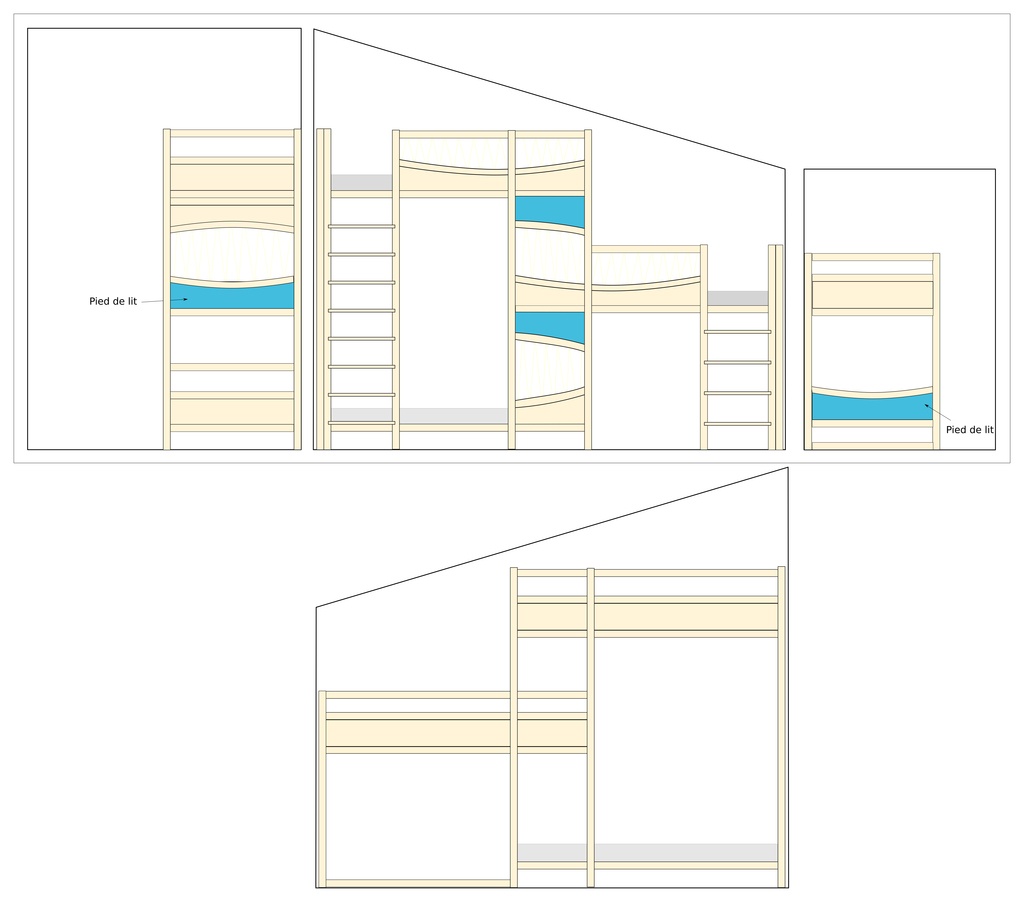

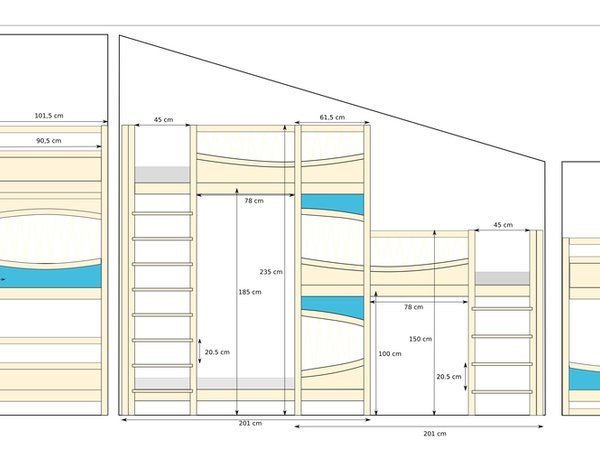

J'ai proposé une douzaine de croquis 2D sous Inkscape (j'étais inspirée ) pour obtenir la version finale avec des traverses courbes et des cordes en protection des lits hauts :

+

Choix des assemblages :

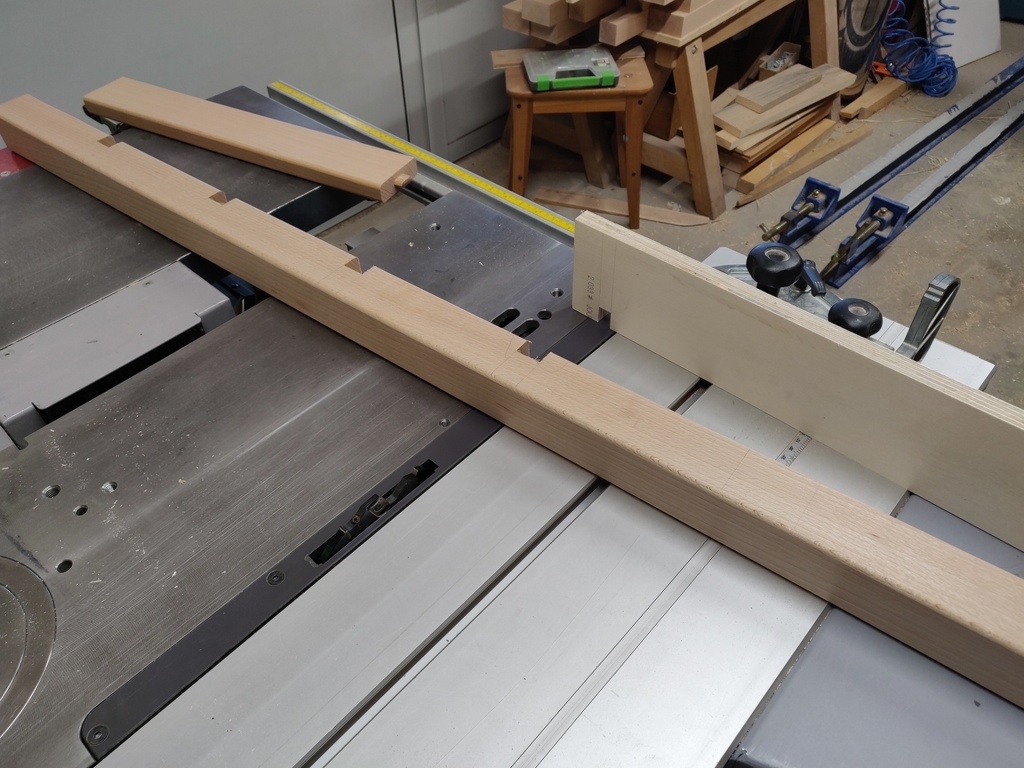

• dans les traverses des sommiers 3 à 4 dominos de 10 + une vis de serrage ( soit vis à tête romaine, soit insert + vis à métal)
• dans les traverses hautes : domino + système d'assemblage domino, ou vis et insert
• dans les parties collées, simplement des dominos

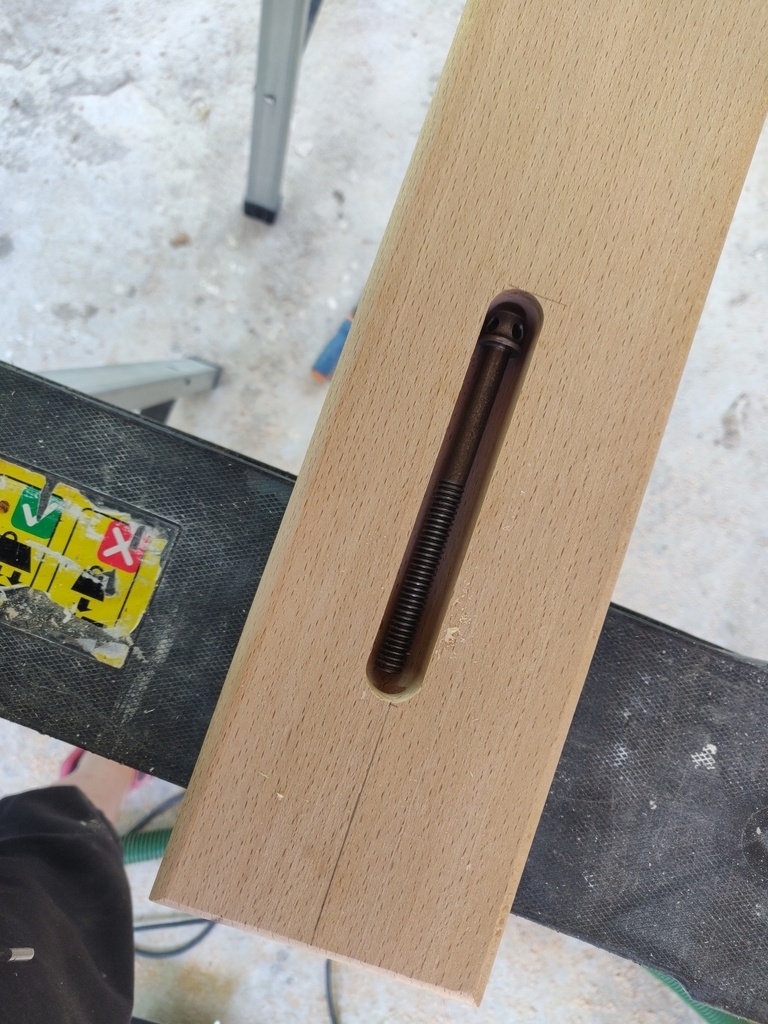

Pour les vis à tête romaine, j'ai fait l'entaille pour l'écrou plat avec la domino et une mèche de 5 mm. J'ai utilisé la défonceuse et des mèches à bout rond pour faire l'emplacement de la vis (diamètre 15,9 mm) et la chapelle (diamètre 25,4 mm).

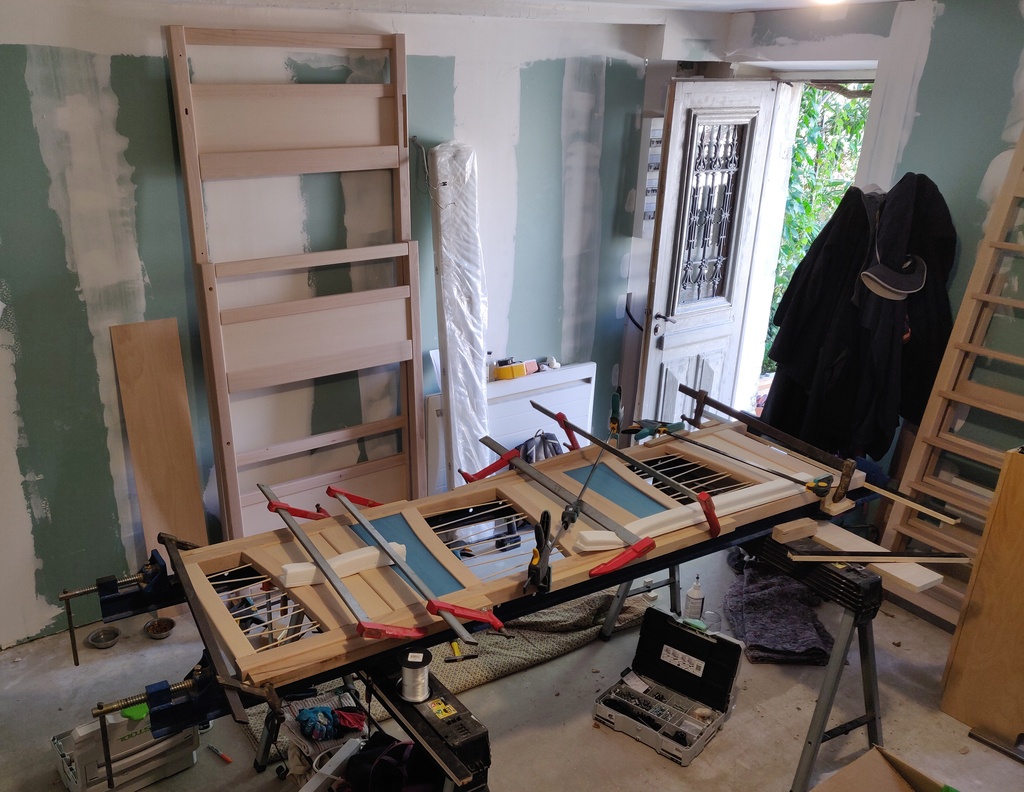

Fabrication des éléments assemblés et collés à l'atelier :

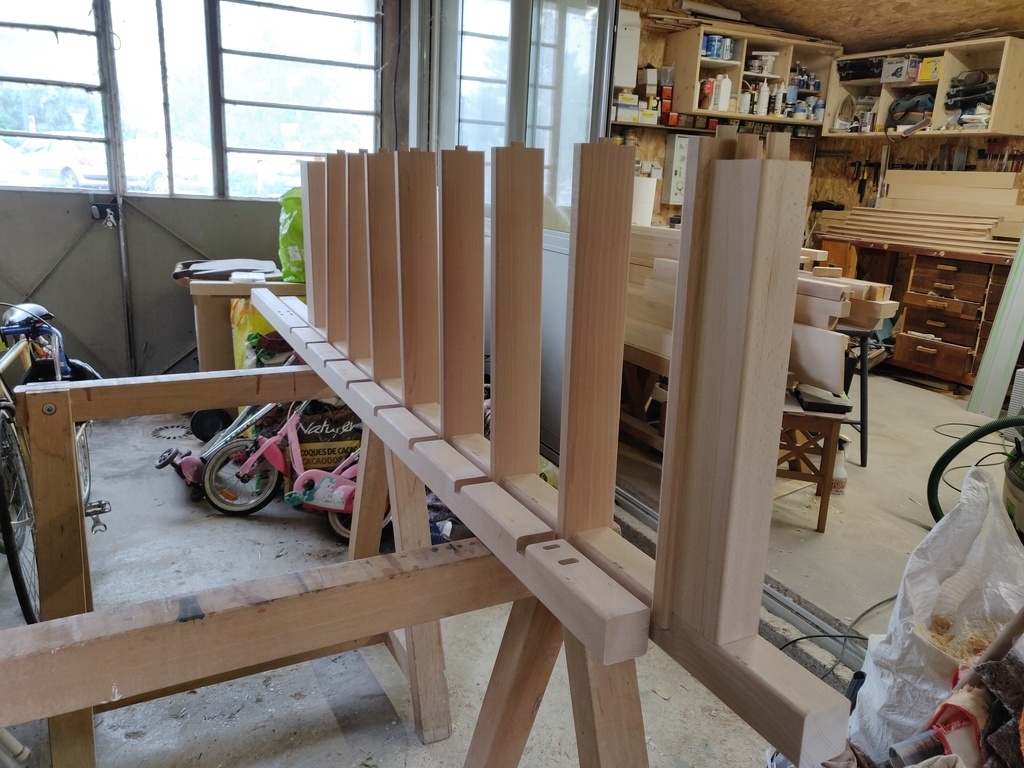

• échelles,
• têtes de lits,
• pieds de lits,
• panneaux centraux avant et arrière

+

+

+

+

+

+

Les étapes un peu complexes ont été les traverses courbes, le collage des éléments (par leur encombrement) et l'installation des cordes.

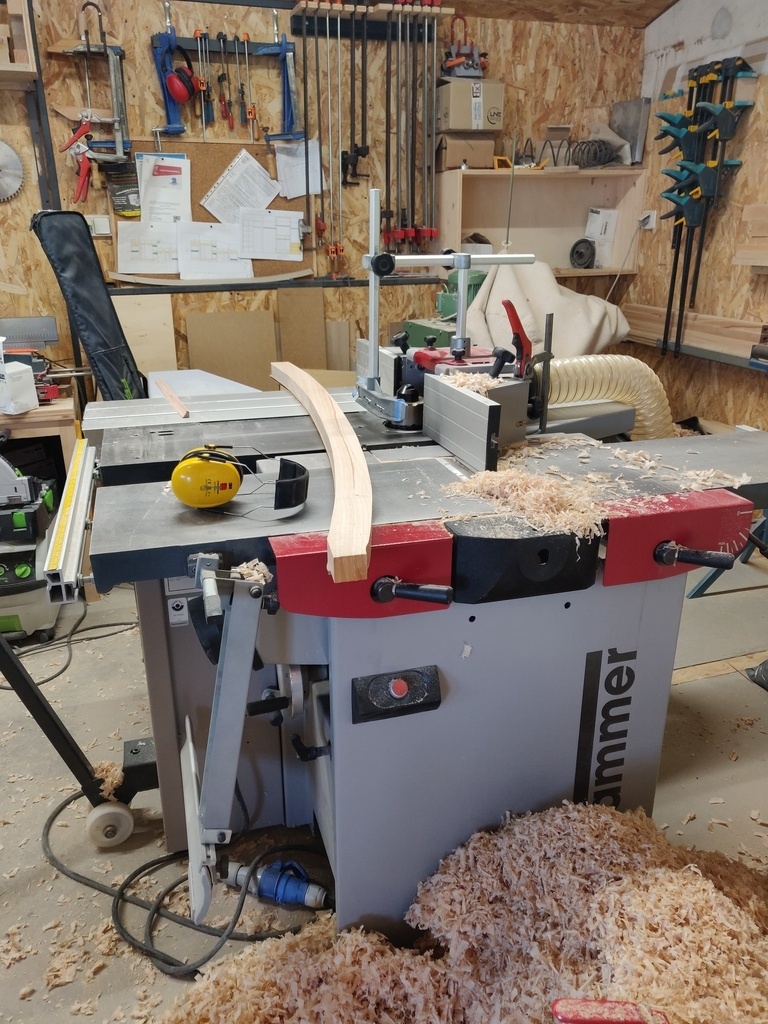

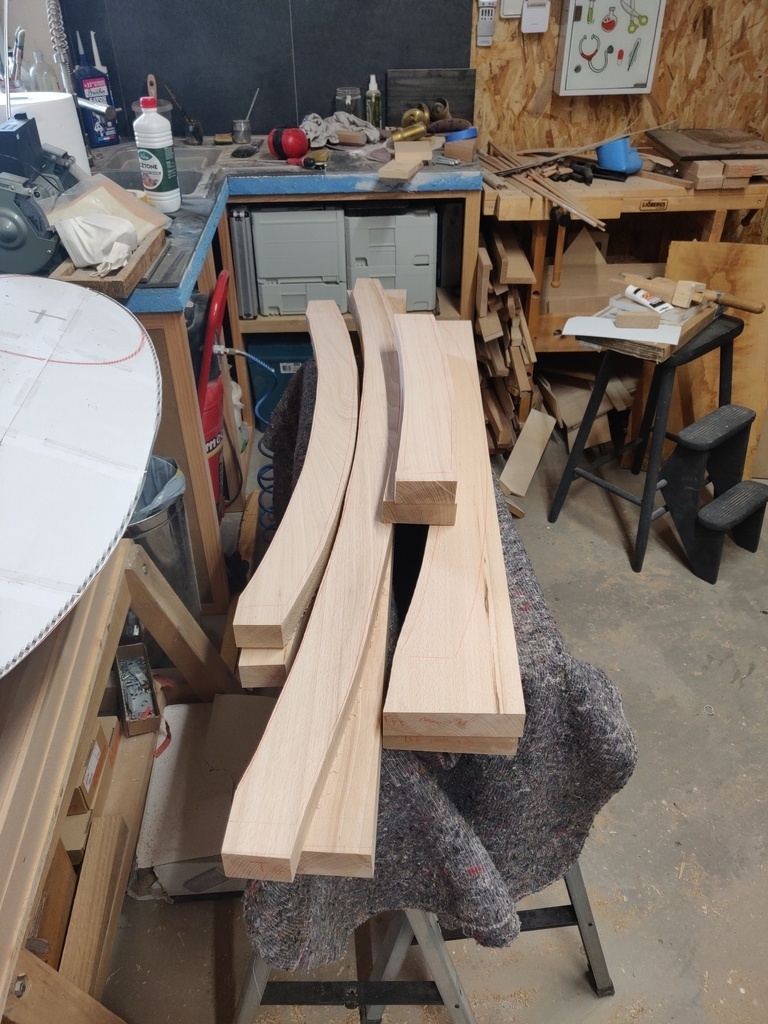

J'ai dégrossi les traverses courbes à la scie à ruban (merci L’atelier du tulipier pour ta scie), puis je les ai achevées à la toupie, à l'arbre en appui sur un roulement. Il faut faire très attention au fil du bois et ne pas hésiter à retourner la pièce et le gabarit pour ne pas être à contre fil. J'ai fait de même les rainures sur certaines pour les panneaux plaqués. J'ai terminé en ponçant avec une cale courbe pour le côté concave et une grande cale plate pour le côté convexe. Chaque élément du lit a des arrêtes arrondies. Pour les traverses courbes, je me suis servie de la défonceuse et d'une fraise à roulement.
Pour les cordes, je ferais différemment si je devais recommencer. Je prendrais des cordes élastiques. Ici, il a fallu faire et défaire plusieurs fois pour avoir la longueur de corde nécessaire à chaque élément, passer la corde, faire un premier nœud, serrer au fur et à mesure, déterminer le placement du nœud terminal, démonter, faire le nœud, puis coller le tout.
Le reste des éléments : traverses et côtés de lits, sont indépendants.
Sur place, il restait pas mal de travail en plus du montage final : montage à blanc, usinage des assemblages des traverses, par manque de temps à l'atelier + plus manque d'espace, dernier ponçage et cirage. J'ai reçu un gros coup de main de mes amis et de ma famille pour terminer ce beau projet. Un gros merci à eux !
