Mon premier Charlélie articulé


Certes, celui-là ressemble beaucoup moins à un avion mais je ne me voyais pas l'appeler simplement "girouette" ☺

Après un premier essai, bien plus simple, qui m'a servi à comprendre les principes de bases de l'entraînement éolien, voici un modèle articulé qui pose les bases de ma compréhension de la translation.

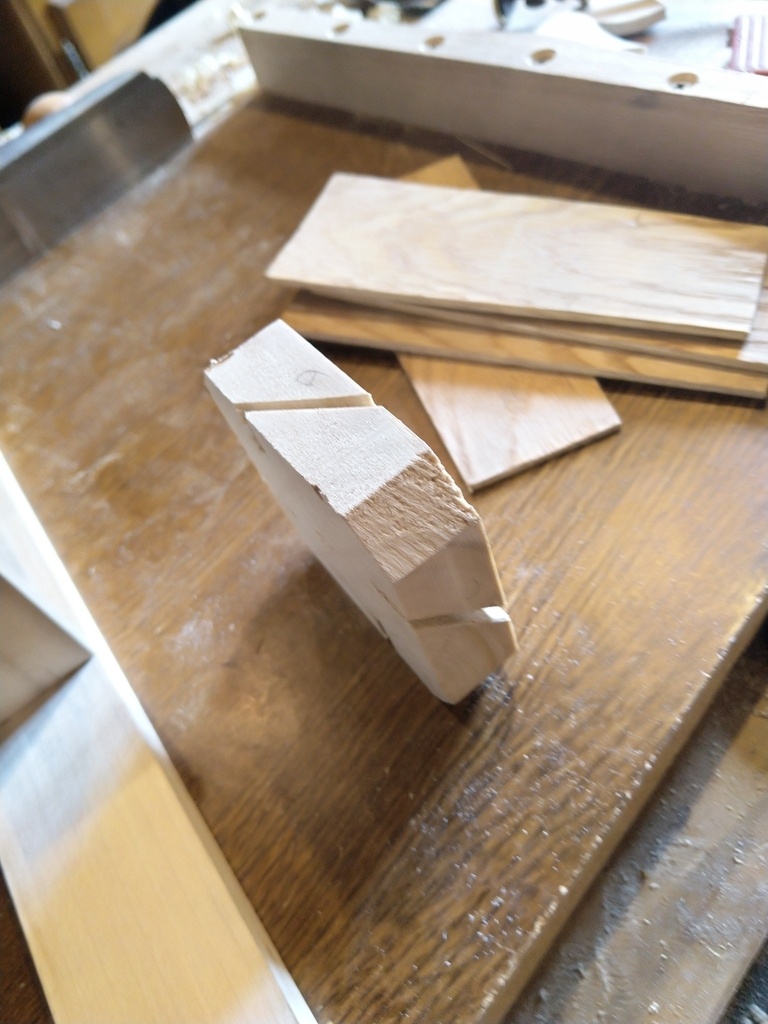

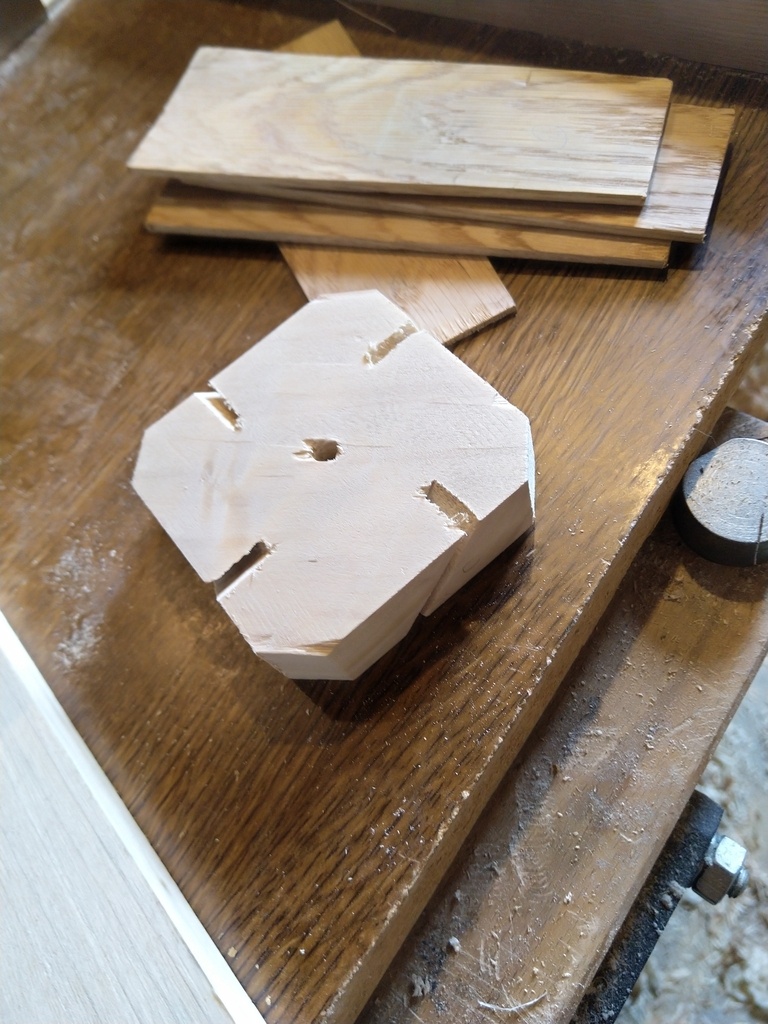

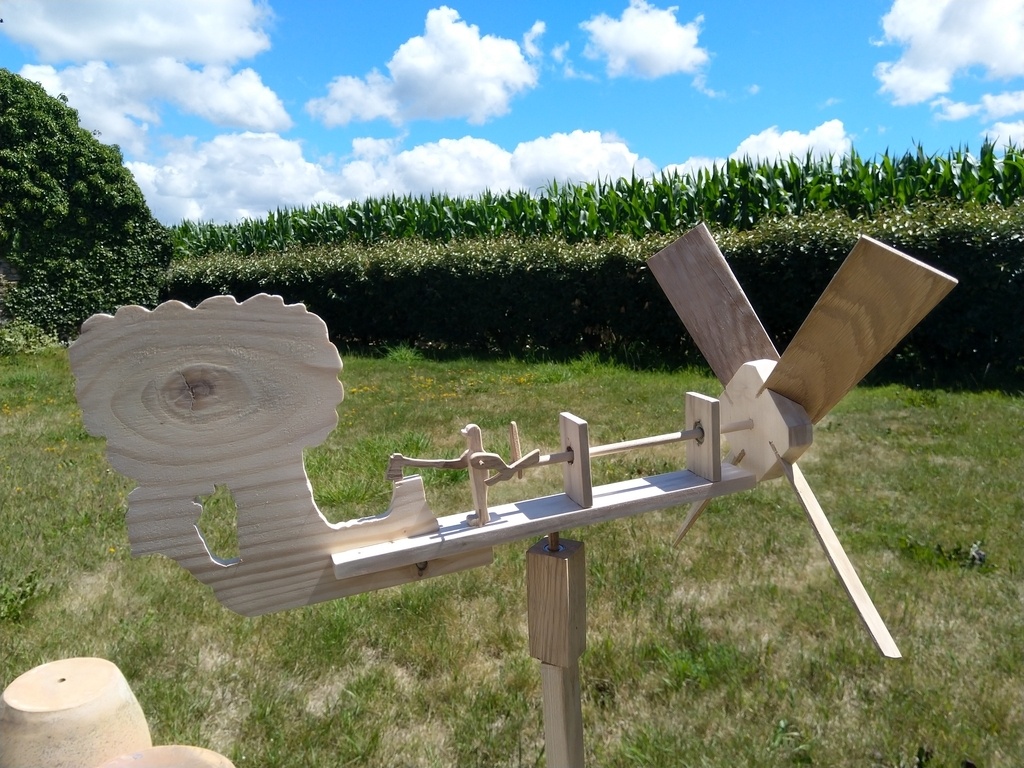

L'hélice est différente aussi : Plus de pales (assemblées en force et non collées), plus grande, elle est plus sensible au vent faible.

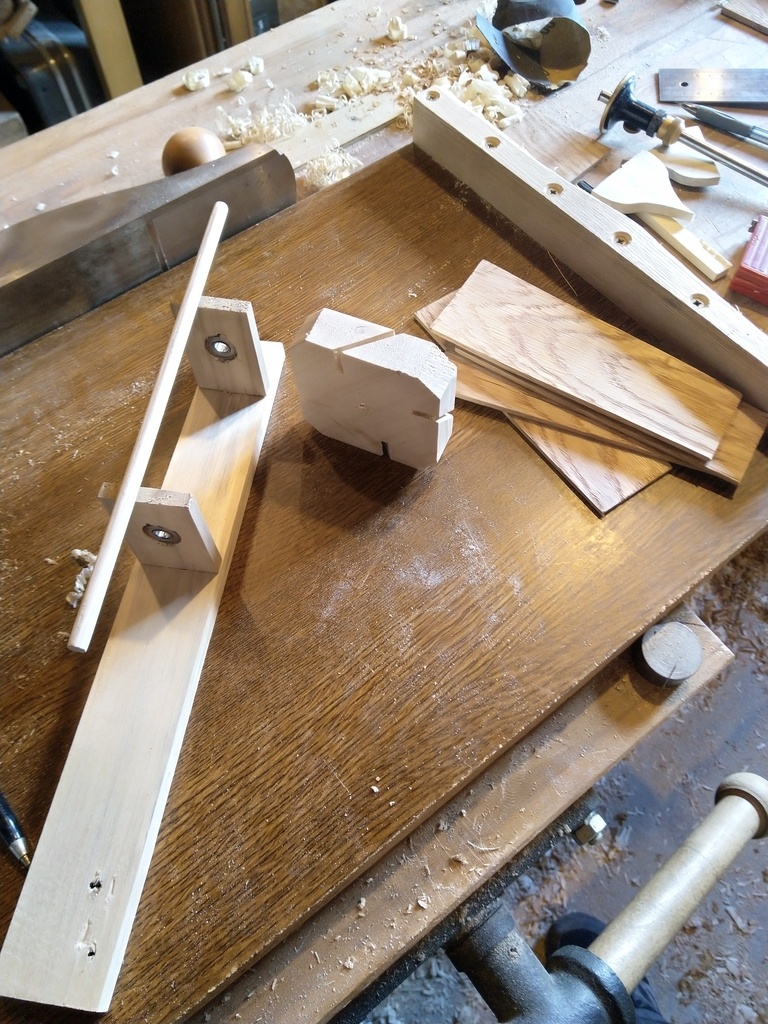

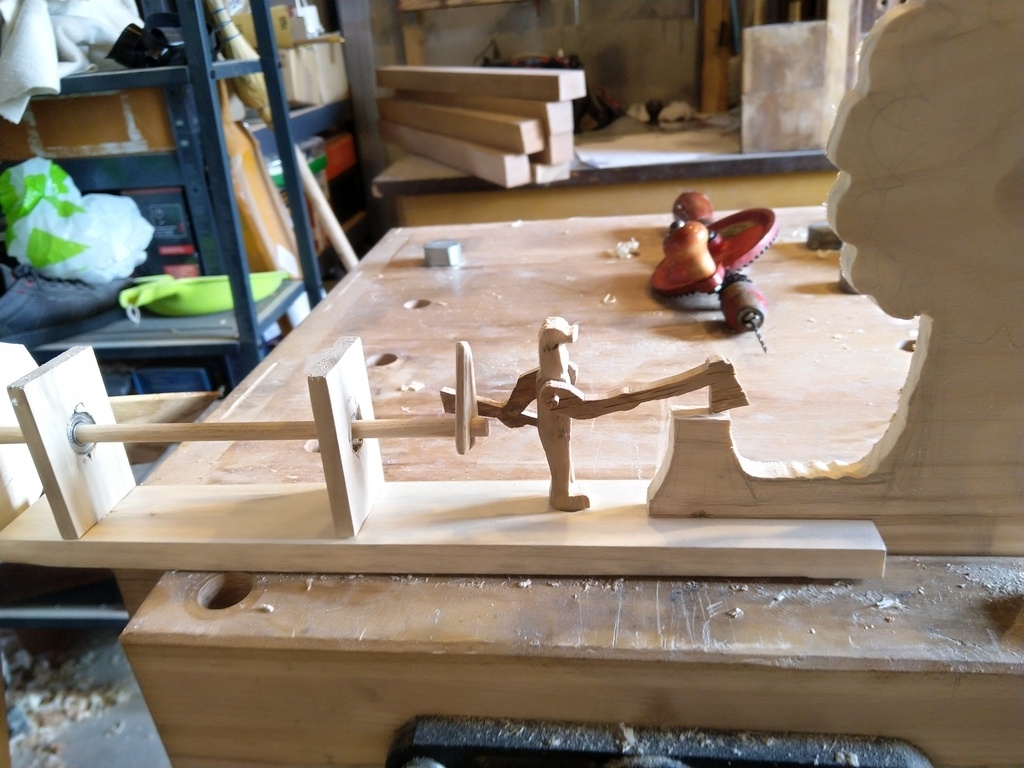

L'arbre passe au travers de deux roulements, d'un côté l'hélice et de l'autre un "doigt" actionneur.

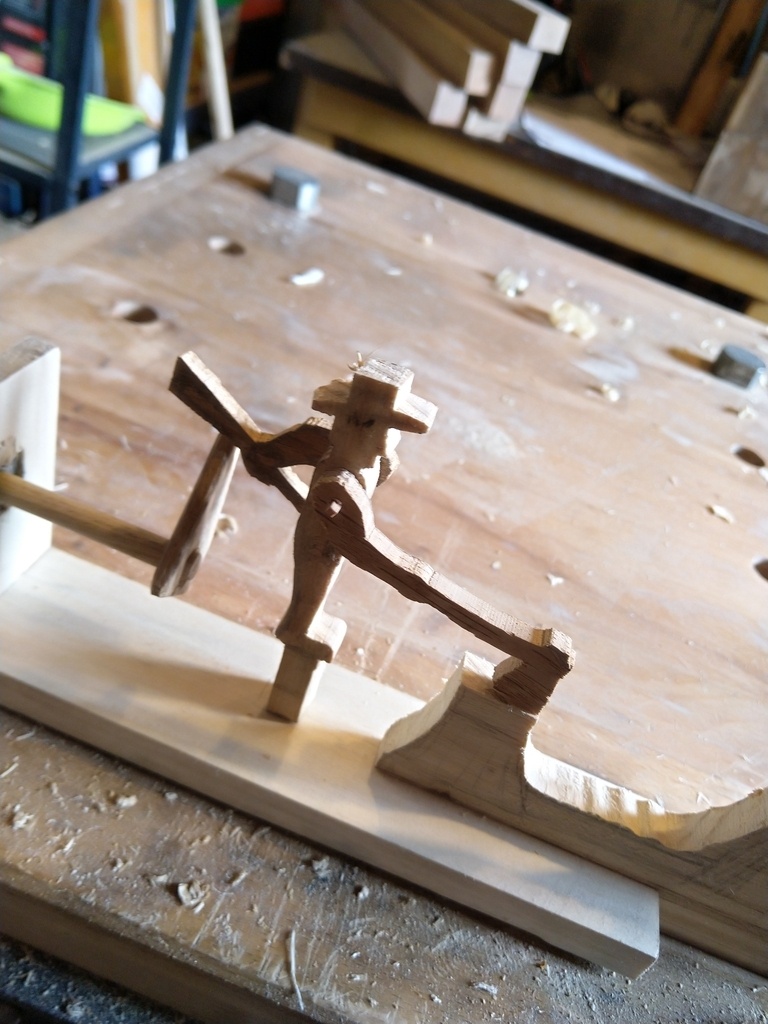

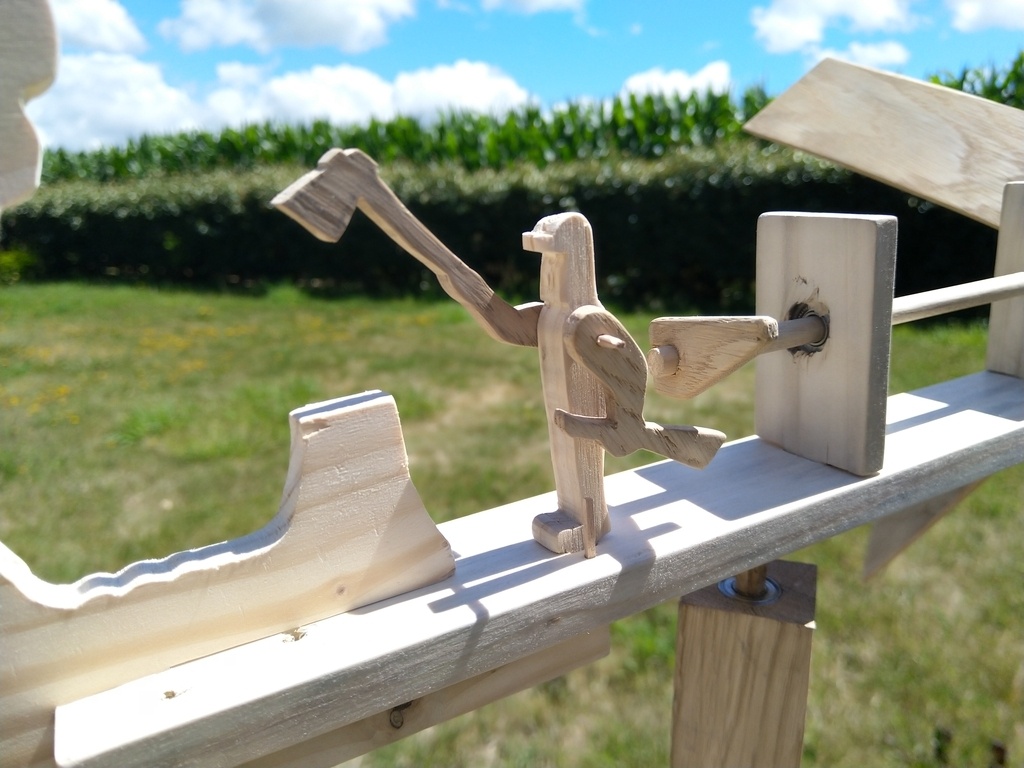

Ce doigt vient abaisser un des bras du personnage (qui tient un bâton), ce qui relève celui qui tient la hache.

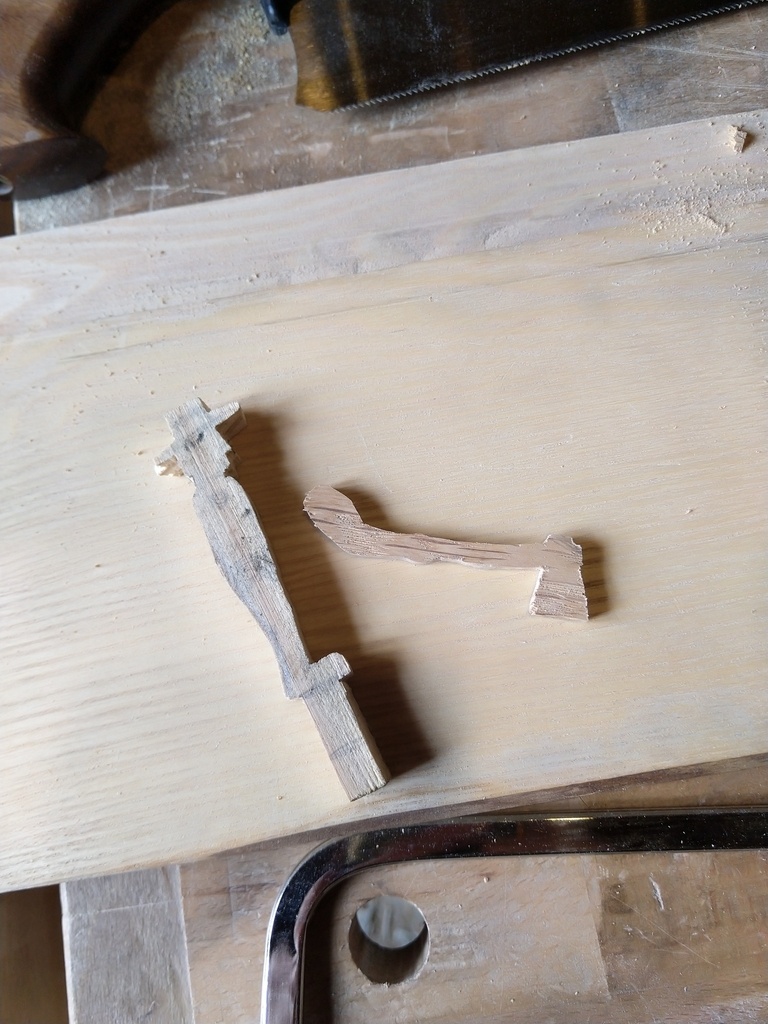

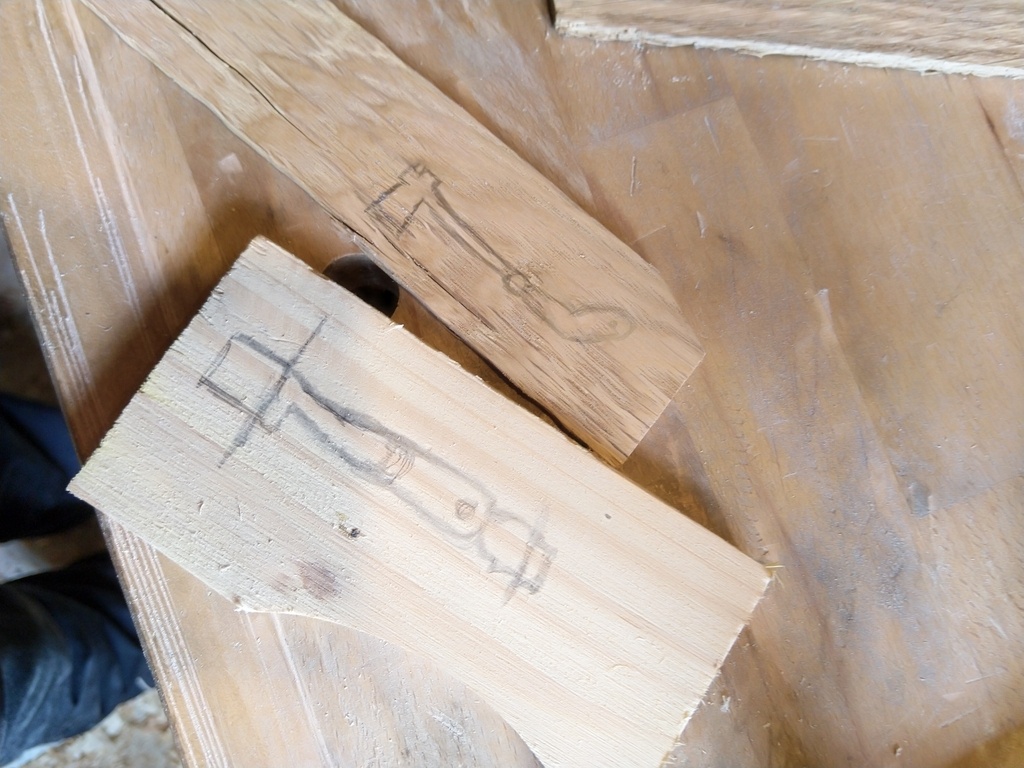

Mon esclave bûcheron (il a le droit de se reposer quand il n'y a pas de vent, ce qui est rare en Finistère nord) est fait à la scie à chantourner, les bras sont enfichés dans une cheville (qui sert d'axe) et ne sont pas collés. Un taquet sur le côté du personnage empêche la hache de basculer en arrière.

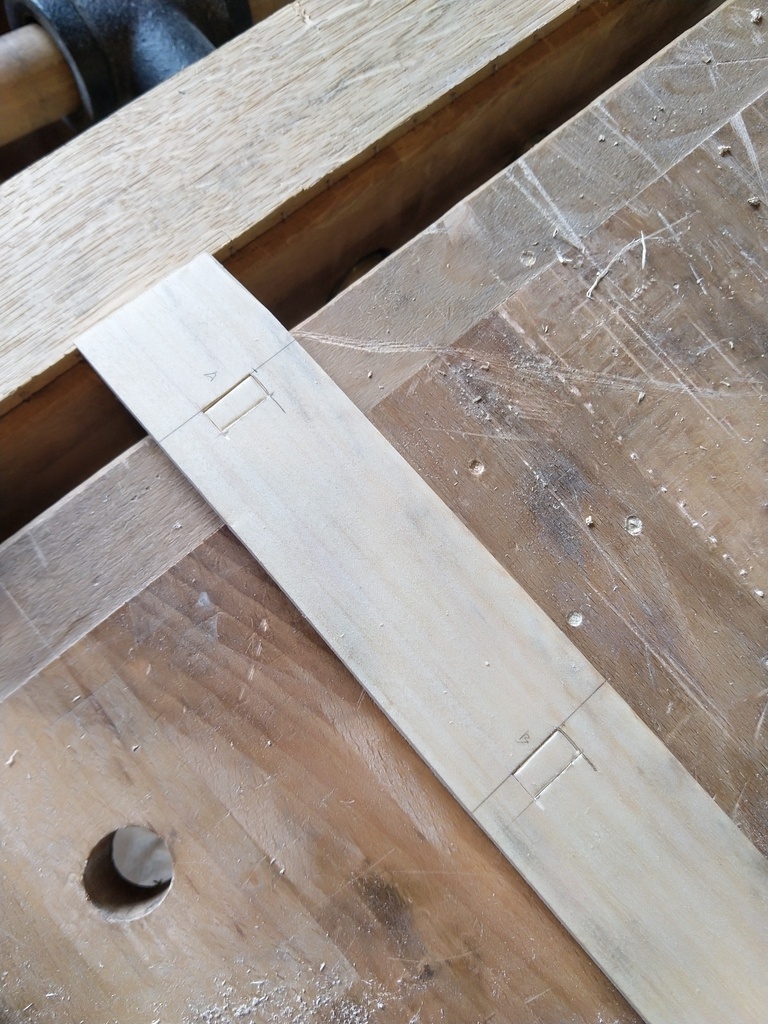

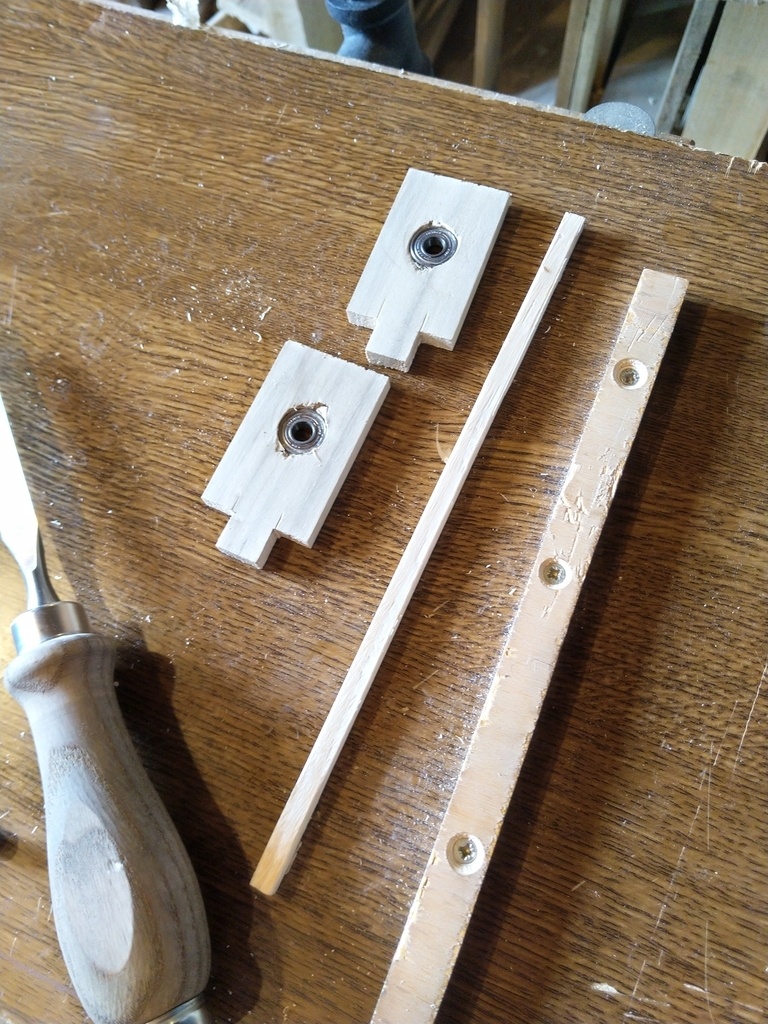

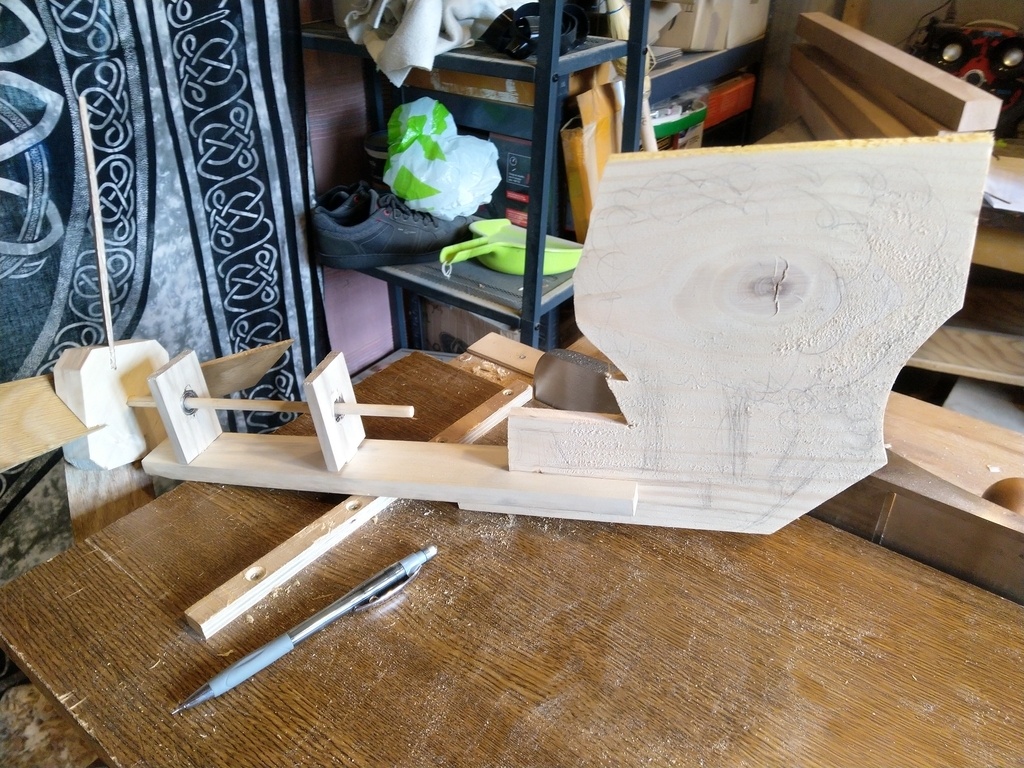

D'ailleurs rien est collé. L'aileron arrière est juste emboité dans la base et les supports des roulements sont maintenus en place dans leurs mortaises par des chevilles.

Je suis très satisfait du résultat. Elle tourne facilement au moindre souffle et fait entendre un "toc" à chaque fois que la hache retombe sur la souche (elle est même un poil bruyante 😅).
Si jamais l'hélice vient à tourner à l'envers, le bras arrière est relevé par le doigt ce qui évite la casse. Il suffit alors de l'abaisser pour le remettre au niveau.

Pas de finition et faut bien dire que le tout est fait un peu à l'arrache. J'ai encore encore tout à apprendre malgré mon CAP tout neuf mais il s'agit pour moi de m'entraîner et de faire des essais.

Une des prochaines étapes sera de démultiplier la rotation de l'axe (poulie ?), de l'associer à un moteur pas à pas et pourquoi pas produire un peu d'électricité (du 5v ce serait parfait 🙂)
