Mon premier essai de pièce débillardée suite à la lecture du pas à pas de kaj sur les mains-courantes d'équerre à la normale.
Solution proposée dans l'encyclopédie des métiers telle que je l'ai comprise.

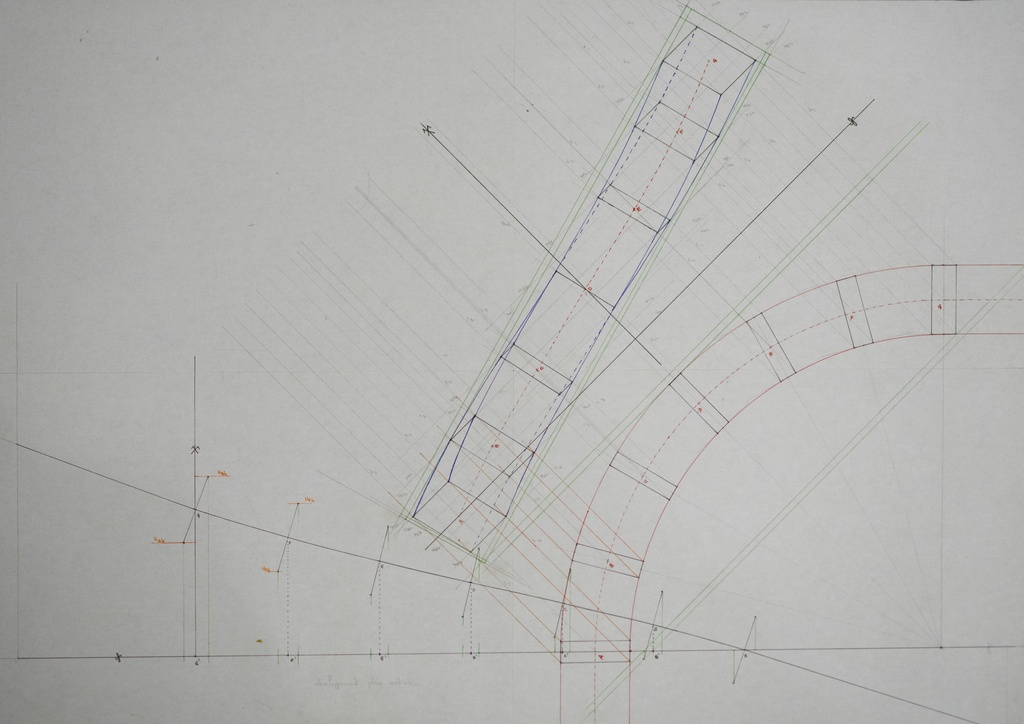

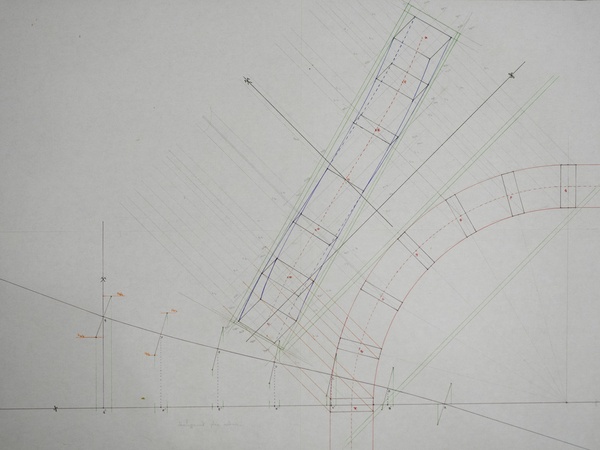

- en plan on trace le plan médian de la main courante
- on fait le développement de la surface d'aplomb passant par l'axe de la main courante, je l'ai divisé en 6
- on reporte la retombée de la main-courante perpendiculairement à la pente du développement
- on reporte en plan les sections droites (on a leurs largeurs en plan sur le développement et elles sont sur les tangentes du plan médian)
- on a la largeur min du volume capable (en vert sur mon dessin)
- on fait l'élévation à partir des points des sections en plan et de leur altitude sur le développement
- on a l’épaisseur et longueur du volume capable sur l’élévation

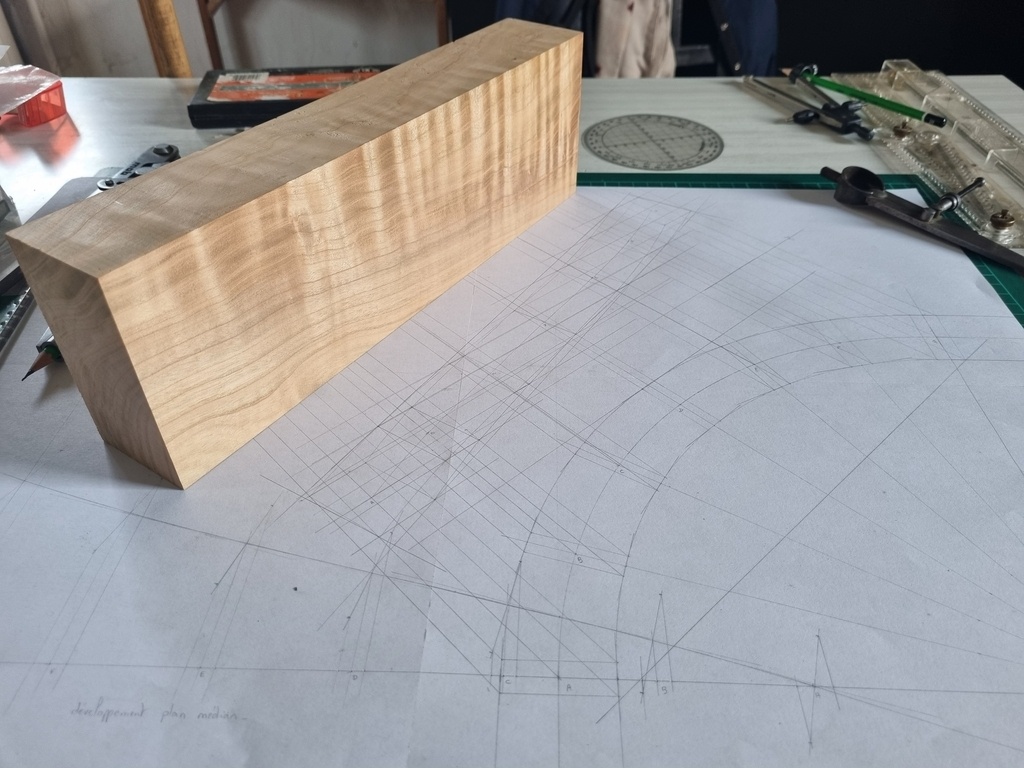

J'ai utilisé un reste de plateau de merisier qui avait servi pour les pieds du lit cabane. Corroyé avec une surcote qui est reportée sur le dessin.
Je n'ai pas tracé les calibres sur l'épure, j'ai directement rembarré d’équerre depuis l’élévation sur les chants de la pièce et reporté la distance en plan pour avoir le point (en prenant la surcote).

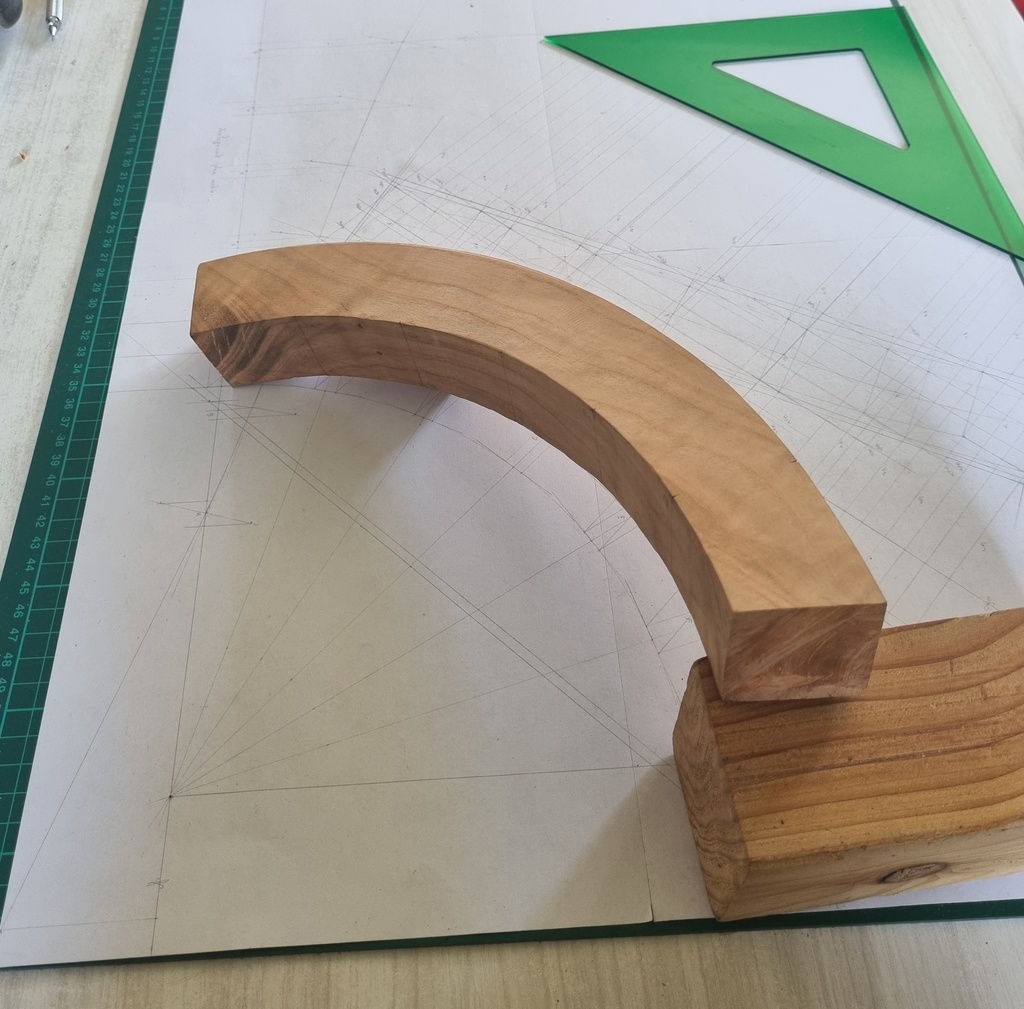

Cela donne les points des sections droites et permet de tracer des lignes de chantournement d'aplomb pour obtenir un volume englobant celui en sections droites auquel il faut revenir par la suite. (J'ai aussi reporté mes lignes de niveau mais ça n'était pas nécessaire).

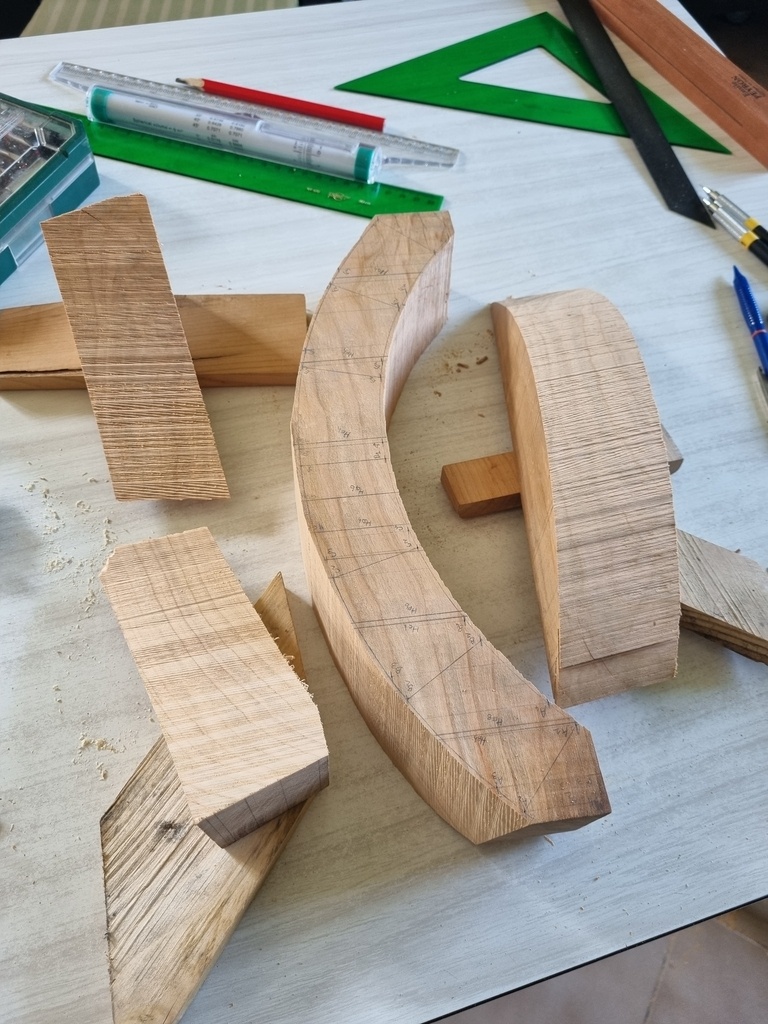

J'ai vissé des chutes pour l'appui sur la table de scie à ruban (qui parait bien petite pour l'occasion) et j'ai chantourné largement en dehors de mes traits puis j'ai essayé de revenir sur les sections droites à la wastringue mais n'en ayant qu'une à semelle plane, c'était un peu compliqué pour la partie concave et j'ai laissé trop de gras.

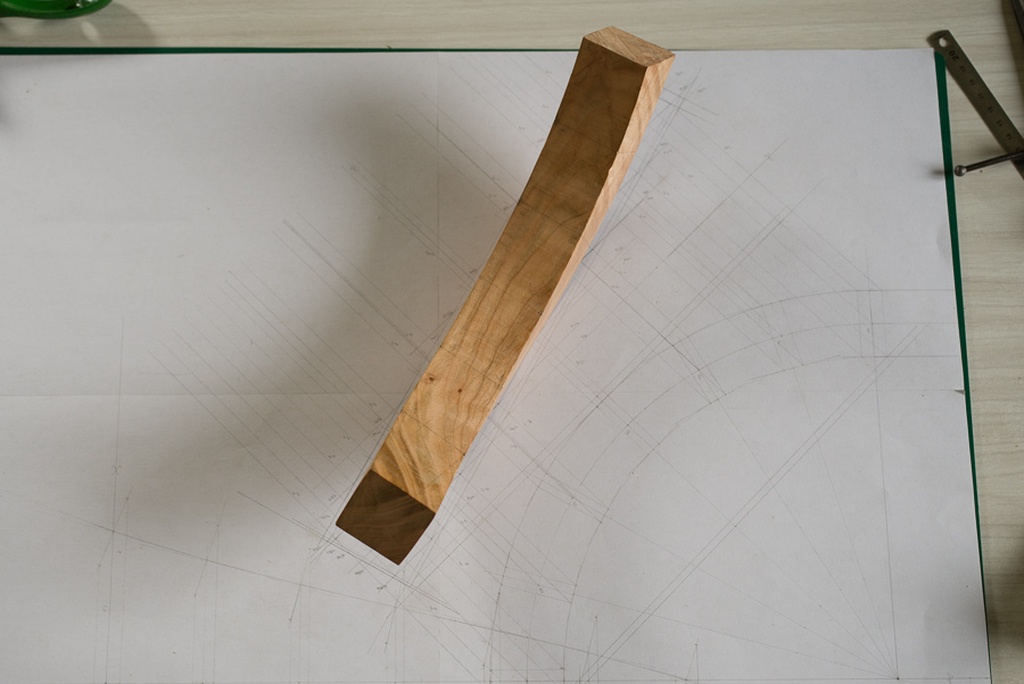

Une fois les 2 faces ok, j'ai fermé le tracé des sections, j'ai reporté les points à partir des longueurs sur l’élévation puis j'ai retiré ce qu'il fallait retirer avec qq traits de scie et l'ébauchoir pour dégrossir puis wastringue. J'arrive à qqch qui s'approche de mes points mais j'ai des surfaces encore un peu convexes.

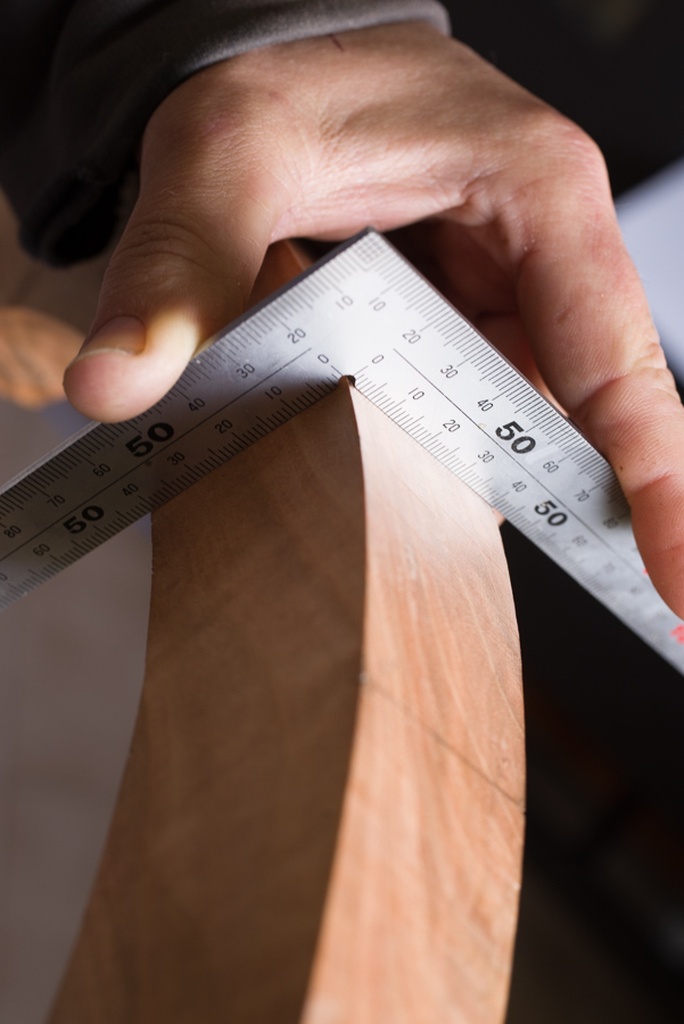

Mes sections sont bien d'équerre au final sauf un décalage sur celle du centre qui est probablement du à mes imprécisions.

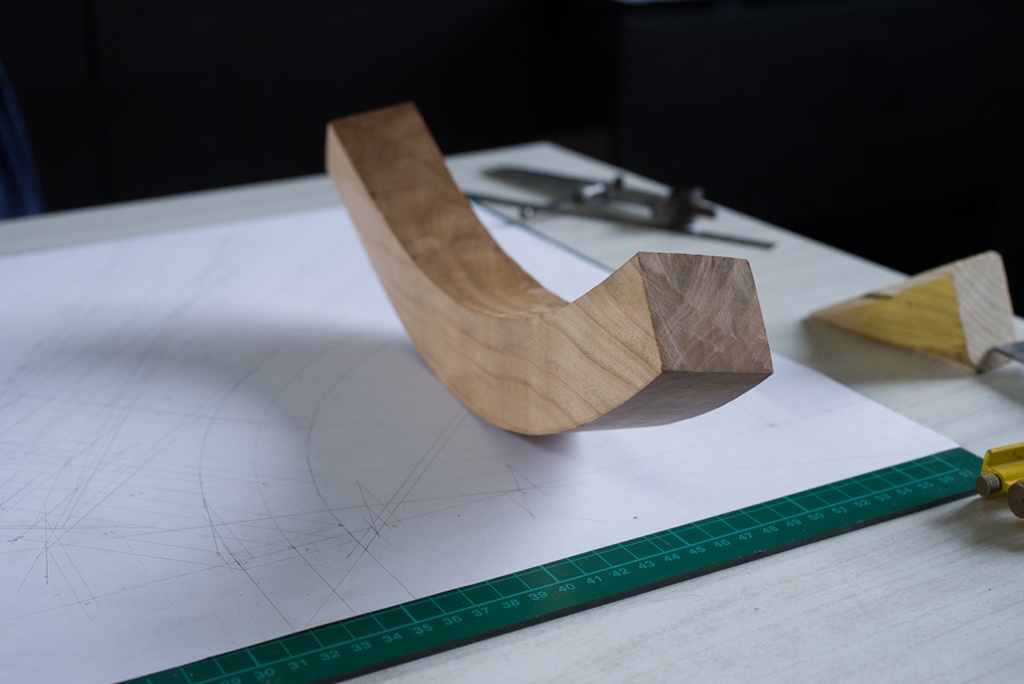

Bilan final, content d'avoir obtenu qqch de pas ridicule même si j'aurais dû être plus précis, la wastringue à semelle ronde est commandée et il faut que je me fasse des racloirs.
On m'a signalé que cette solution ne répondrait pas au besoin initial du pas à pas pour une pièce à moulurer, je pense que je réessayerai avec une forme plus accidentée pour essayer de comprendre où ça coince.
Publications associées
Licence
Discussions
bon travail,bonne explication,merci.Petite question,ton développement n'est pas régulier,la ligne d'axe légèrement cintrée,tu te raccordes peut etre avec une main courante droite dans ton exercice?Merci pour le partage
J'ai fait pour suivre les hauteurs des marches d'un escalier existant. J'ai pris la pente de la marche suivante de chaque côté du cintre et j'ai raccordé à la cerce sur le développement.
bonjour
critique constructive
affuter correctement sa scie a ruban
appendre a béquiller pour le sciage
anticiper pour les raccords ceux ci se font 5 à 6cm après le début du cintre
je travaille au rabot rond c est plus facile ou a la poncette
ce qui est important c est de commencer et ensuite de toupiller pour vérifier la justesse de l'épure et de voir si l œil est content
bonne suite
s'entrainer sur des cintres plus petits sur les grand cintre les déformations sont peu visible
voir mon bouquin page 6 et page 238
etienne desthuilliers
Je n'y comprends pas grand chose mais je suis admiratif.
ce qui est important c 'est d être admiratif et de ce dire que être menuisier ce n est pas aussi simple que certain veulent faire croire avec des tutos de marchand de tapis
bien amicalement etienne desthuilliers qui nage avec un certain plaisir dans ce genre de travail
Je n'ai jamais imaginé que la menuiserie, ou le travail du bois en général, était facile.
Pas plus que le travail de la pierre, du métal ou d'autres artisanats.
C'est aussi ça qui est passionnant!
