Mon 2ème escalier débillardé

Merci :)

Pour avoir d'autres photos faudra attendre que le client ait terminé son salon (là j'irais en faire des jolis, pas des photos de chantier à l'arrache). Je venais de mettre la dernière couche d'huile du coup j'ai pas pu monté

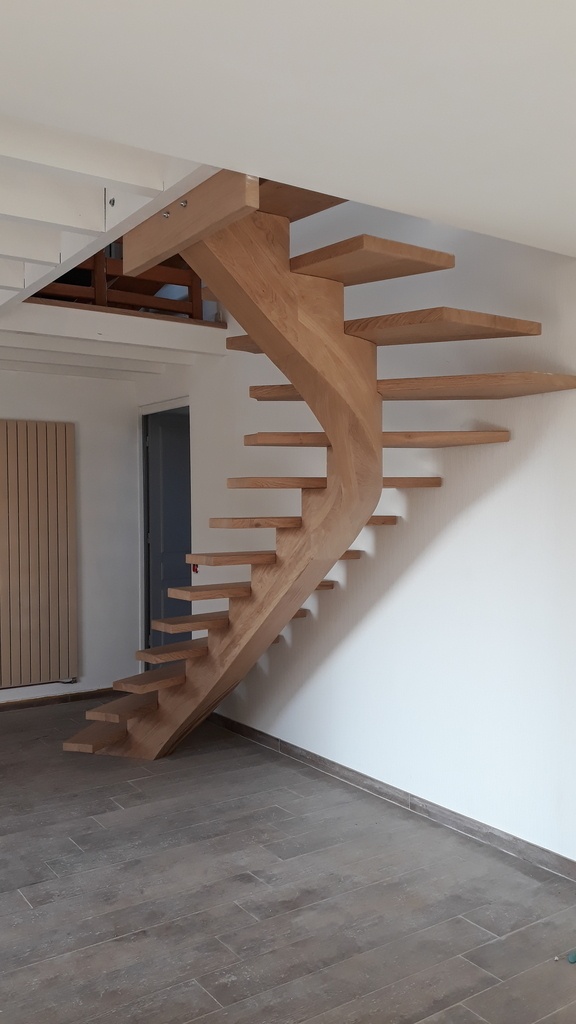

En 4 parties, de haut en bas, un petit bout droit de 2 marches, le quart tournant, un morceau droit de 4 ou 5 marches et le 8eme tournant de départ
Si tu regardes bien, tu verras certain arasement verticaux, j'y ai ajouté 2 faux tenon en CP et 2 tiges filetés (tu vois certains perçage sur le chant du limon mais l'autre extrémité débouche dans la marche ou la contremarche, c'est plus facile à serré qu'a travers un petit trou ou tu dois pas toucher les bords pour ne pas l'abimer)

Ah bon tu lui trouves quoi?
Fait attention à ce que tu dis ou je vais me facher ;)
Eb vrai je serais ravi d'avoir l'avis d'un homme qui sait mieux faire que moi :)

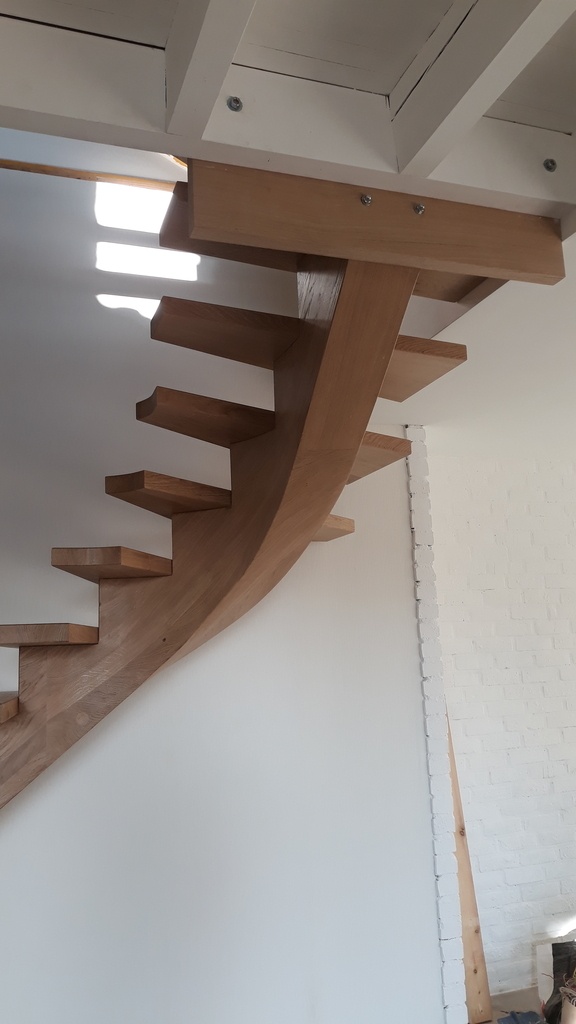

Pareil ta fixation d'arrivé lui enlève de sa superbe.

executionbois tu aurais fais comment toi?

SimonHortail cette pièce angulaire plutôt en métal genre loft usine, ou alors lui faire des pentes mourantes au ras du solivage ! (Apres, une photo de face de l'arrivée permet rais du plus réfléchir .

sinon il est superbe !

une pièce en acier qui reprend la suspension a l'aide d'une rainure.

executionbois oui pourquoi pas
apres le client sait pas exactement ce qu'il veut en barrière donc je préfère faire tout en bois, ca lui laisse le choix esthétique plutot que d'imposer un style industriel ou autre avec du métal. Mais j'y avais pensé oui

sylvainlefrancomtois la couper comme ça tu veux dire?

SimonHortail ouaip ! c'est ce qui vient en première idée !

sylvainlefrancomtois je suis plutot de mentalité carré lol, mais j'essayerais un jour :)
Typiquement le genre de truc auquel je ne penserais pas seul
C'est pour ça que j'aime venir ici, qq compliments ça fait toujours du bien à l'égo, mais surtout on y trouve souvent des dialogues constructifs :)

sylvainlefrancomtois Petite question : j'ai vu que souvent les assemblages des différents blocs étaient perpendiculaires au rampant et non vertical comme ce que j'ai fais ici, c est quoi l'intérêt?
PS : ici j'ai choisi la verticalité car ça permets de faire déboucher la tige fileté dans l'angle de la marche... et j'ai mis les plans d assemblage en milieu de marche pour que la partie solide de l'assemblage soit la plus longue possible
PS 2 : d habitude je mets 15 cm sous les marches (de hauteur de limon utile), l'a j ai mis 17 pour assurer le coup

Peut-être comme ça ? voir les deux dernières photos.

kaj ca peut etre une idée oui, je vois (avec un morceau en fil vertical pour ramener l'effort en partie haute), je préfère l'idée du V ou de l’ellipse (mais le votre avait pas de courbe aussi) :)
Vous qui avez l'expérience (bien plus que moi en tout cas), vous le chiffreriez dans les combien un escalier comme celui ci? la j'étais à 8000 € HT pour l'escalier, je m'en sort pas financièrement mais javais pas vraiment idée du temps que j'allais passer dessus, environs l'équivalent de 3 semaines seul ça m'a pris (après c'etait le premier, je gagne facile une paire de journée si je dois le refaire, la chaque perçage/tracage était réfléchi à 2 fois)
ou ça vous prendrait combien de temps pour le fabriquez, ça revient au meme

SimonHortail c'est vrai que le v serait sans doute préférable avec un escalier courbe vu qu'il y a plus d'effort en torsion. En chiffrage je n'ai aucune expérience vu que j'ai toujours été employé.

kaj bah je jubilerais si j'avais un employé comme toi lol

Superbe
Pour le dessous du limon à l'arrivée, on pourrait continuer le limon et le faire mourir sous la solive.
Et épaissir la solive

Eric54 doubler la solive je pense pas que ca rende bien. Le faire pourrir dessous la solive nécessiterait une très grande marche palière
J'ai déjà fait ça sur d'autres escaliers mais il faut un plafond plan
Enfin bon, quand le seul sujet à débat est la tablette d'arrivée, on peut considérer que c'est pas trop mal pour une première lol

SimonHortail avec mon système tu ne vois pas le renfort en acier,
je suis très pointu sur le sujet les assemblages doivent toujours être pour moi de la plus grande discrétion.

executionbois je visualise a peu pres, ça peut etre une idée aussi, j'y avais pensé à un moment d'ailleurs
mais la tablette s'est faite naturellement :)

SimonHortail j'aurais pu dire aussi que c'est un bel escalier!

Allez je me lance : je couperais comme ceci ou du moins avec des courbes qui s'accordent avec celles du limon central...

Ara ça change tout !

C'est aussi mon avis. Mais si le client ne demande rien, tu peux le laisser comme ça !
Idée à retenir pour le prochain.

ebenober J'en ai parlé à mon père dans la journée (il est à la retraite mais pour des projet comme ça, il ne dédaigne pas donner un coup de main lol), il me dit qu'il la déjà fait et il aime pas
Les gouts et les couleurs lol

Ara ça peut être une idée oui, c'est original

sylvainlefrancomtois moi ça me choque pas rectangulaire, après j'essayerais de l'affiner comme dit ici, une prochaine fois, juste pour voir le rendu
Après tout, c'est en forgeant qu'on devient forgeron

ah ok c'est la tablette qui vous gene
J'en mets souvent une alors ca me fait rien moi lol
Mais la, comme c'est mn premier du genre, j'avais peur pour la solidité des fixations hautes et basses alors le limon est bien entaillé dans la tablette pour reprendre un éventuel couple (si l'arrivée descends), et puis la partie utile du limon (pas la pointe quoi) arrive sous le plancher, donc je vois pas comment faire autrement pour reprendre la charge (peut etre des tiges filetées verticales a travers la solive et en faisant mourir le limon sous le plancher ... pas sur que ça soit plus joli dans notre cas)
En plus, c est un plancher bois et j'avais peut que le déport fasse déverser la solive de la trémie alors je m'étais dis qu'avec une tablette, au pire, je pouvais rajouter 2 fers plats pliés, boulonné sur la tablette a travers la solive de la trémie d'un coté et boulonné dans la solive qui est dans le prolongement du limon
Disons que je m'étais laissé des options au cas ou la fixation soit juste
Si vous avez des idées je suis tout a fait preneur :)

Les escaliers courbes comme le tien, sont visuellement doux et harmonieux. Cette pièce , à mon gout, vient casser cette harmonie.
La couper comme tu proposes plus haut serait peux être une solution. Peut etre en la coupant de manière (légèrement) courbe pour rester dans l'esprit.

Tistou je vois, pas la couper en V alors, mais plutot en forme de demi ellipse :)

Oui, mais ça reste que mon avis personnel. je ne suis pas un pro du design. Attends peut être d'autres avis.

personellement dans ce cas je fabrique une grosse equerre que je tirefonne au limon et à la solive de linçoir.ensuite je cache l'equerre coté linçoir avec une contre marche.

+1
Et le dessous du limon vient mourir sous le plafond.

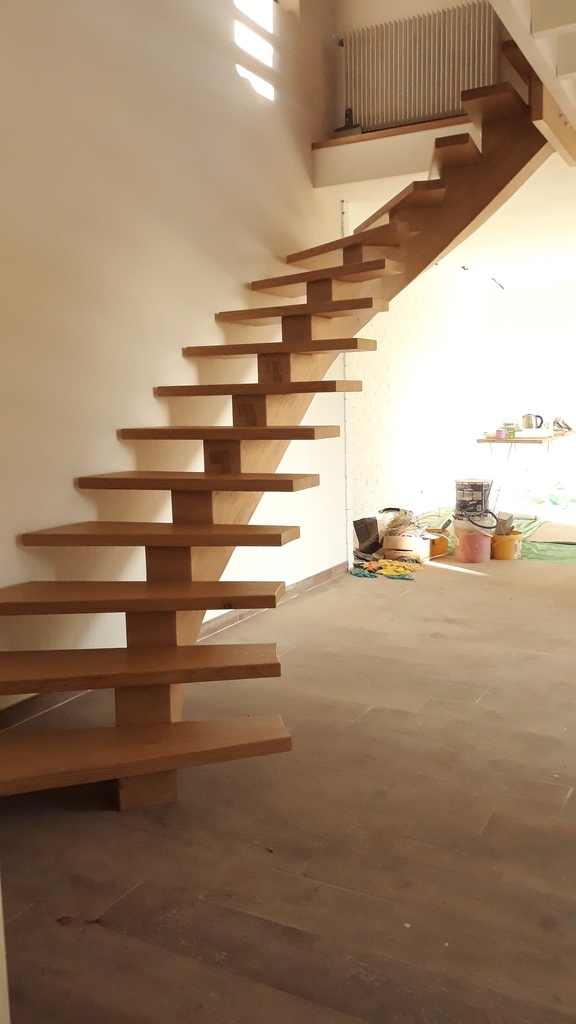

oui le départ est pas centré. En fait j'ai voulu conservé un parallèlsme entre l'intérieur et le limon car le salon est derrière l'escalier. En fait, tu vois le non centrage des marches de départ quand tu es dans le couloir
Et puis la cliente voulais de la courbe alors que centrer le limon sur les marches de départ augmentait encore le rayon de courbure
Bref, comme souvent dans les escaliers, il n'y a pas de vérité général et surtout mille façon d'interpréter les choes :)

SimonHortail oui je comprends... Merci pour les explications. Les goûts les couleurs

le client est ravi oui
c est quoi la géométrie descriptive? si c est bloc capable, calibre rallongé, etc c'est bien ça oui
Je l'ai posté là car c est simplement le 2eme du genre pour moi alors je viens m'inspirer des spécialistes présents ici
En fait j'ai jamais eu d apprentissage la dessus alors je réussi à maitriser le b-a-ba mais sur qq points j'ai besoin de conseils avisés
