Bonjour à tous,
Bricoleur du dimanche dans le garage, la place occupée au sol est toujours une source de bricolage.

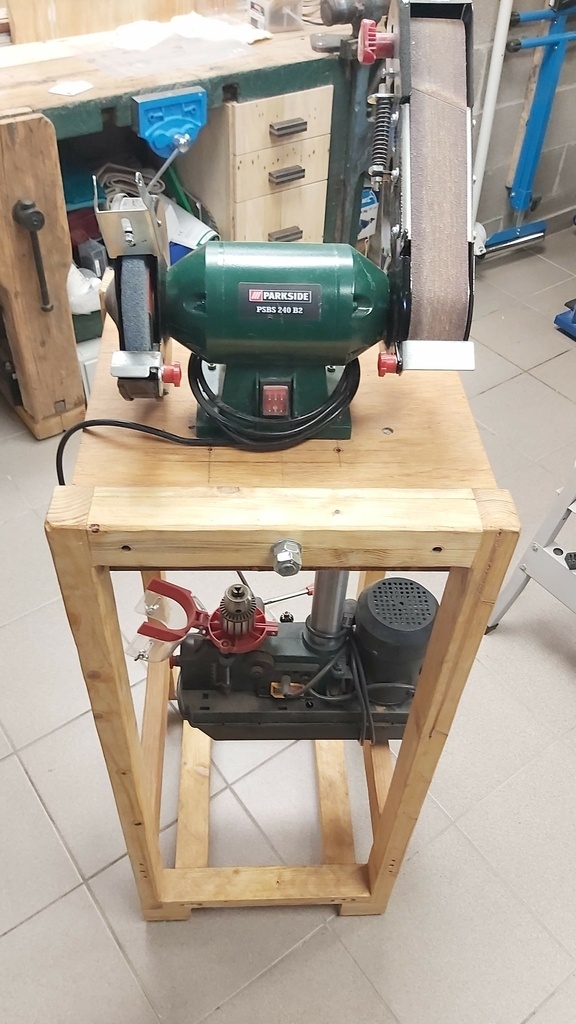

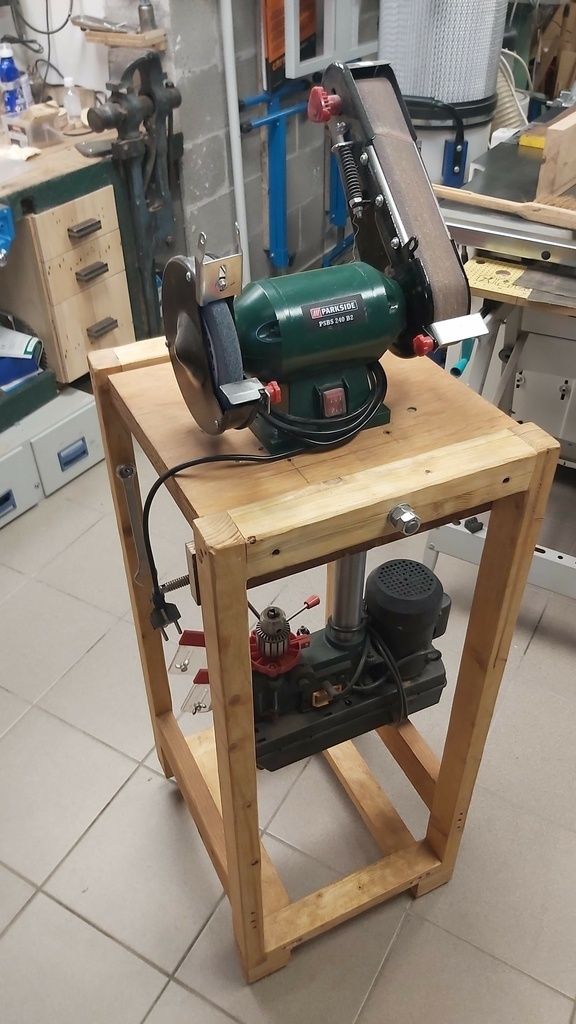

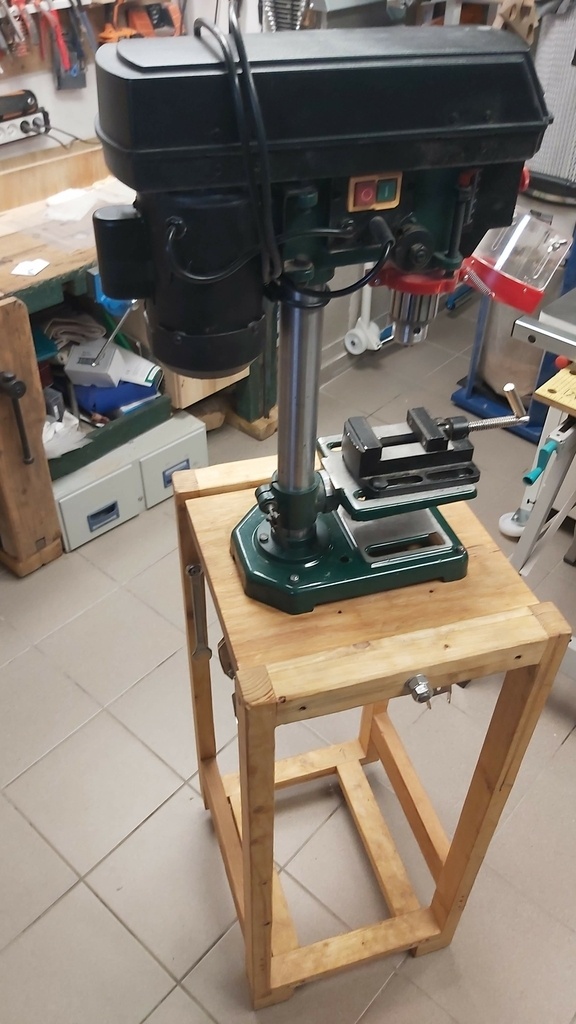

Pouvoir utiliser la perceuse et la meule sans monopoliser une place sur l'établi qui devient toujours trop petit, m'a fait penser à mettre la perceuse sur un support mobile et d'utiliser la place du dessous pour y fixer la meuleuse.

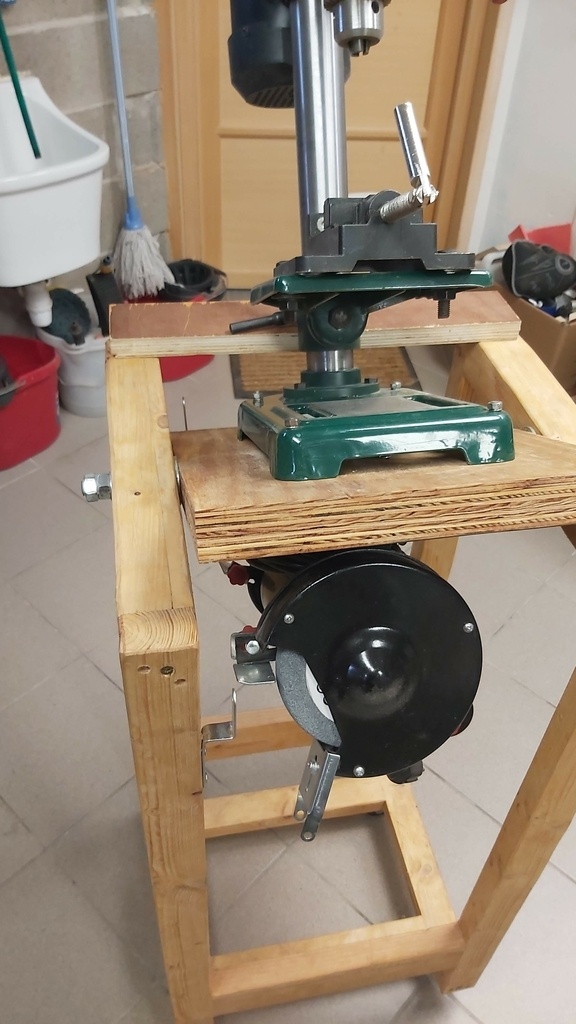

La Hauteur est d'environ 90cm, concernant largeur et profondeur, elle dépend de vos matériels, dans mon cas 330x390. La rotation du plateau est assuré par une tige filetée M14 qui tourne dans un tube de cuivre de 16. Le plateau est constitué d'un collage de 2 plaques de CTP avec une épaisseur de 36mm. Enfin le système de blocage est simple et robuste, assuré par 2 plats d'acier plié pour tenir compte de l'épaisseur de la Clé en CTP qui fait la largeur du bâti. Le déplacement s'effectue en basculement légèrement le système sur 2 roulettes non orientables, l'autre coté il y a 2 pieds réglables.
PS : non je ne suis pas sponsorisé par Lidl
Licence
Discussions
C'est malin ! Même si j'aurais un peu peur de voir la perceuse à colonne partir d'un coup en arrière au moment du basculement perceuse -> meule... ? Mais merci pour l'idée, je suis aussi en pleine réflexion pour trouver comment agencer toute mes machines en minimisant l'empreinte au sol et sur l'établi !
Merci. Effectivement lors du passage de la perceuse de la position haute à basse : mettre un pied en bas du bâti, basculer doucement la perceuse a deux mains pour éviter de coincer les doigts entre le plateau et le bâti. Par contre en usage normal le dispositif est suffisamment stable. Petit détail, il est possible de laisser un crochet pour y accrocher une clé ou autre.
Il fallait y penser, ça donne des idées, merci de nous faire profiter je pense prendre le modèle pour mon atelier
est-ce que tu as des plans ?
Merci.
.
Fidèle à mon habitude, je coupe, je fixe et après je fait les mesures
Je vais prendre les mesures sur la bête pour faire du reverse engineering
je ne comprend pas trop le système de butée et de blocage
je suppose que tu n'a pas fait de plan
Désolé, je suis sur d'autres projets. je vais faire des photos de détails du système de blocage du plateau.
Merci beaucoup
AlainROSTAING en espérant que cela t'aide. N'hésite pas à poser d'autres questions.
FreddyTheFred Merci je pense que ça va aller
Même si c'est évident, mais ça va mieux en l'écrivant :
Attention à bien retenir (dans le sens de rotation) le poids le plus lourd (ici la PAC). Tu as vite fait de la voir tourner autour de son axe et éventuellement déstabiliser l'ensemble
et aussi
ne pas mettre les doigts entre le bâti et le plateau tournant (ça fait pas du bien, c'est du vécu
FreddyTheFred Ok merci pour toute ces infos
