ClaudeG

Table de salle à diner


Bonjour,

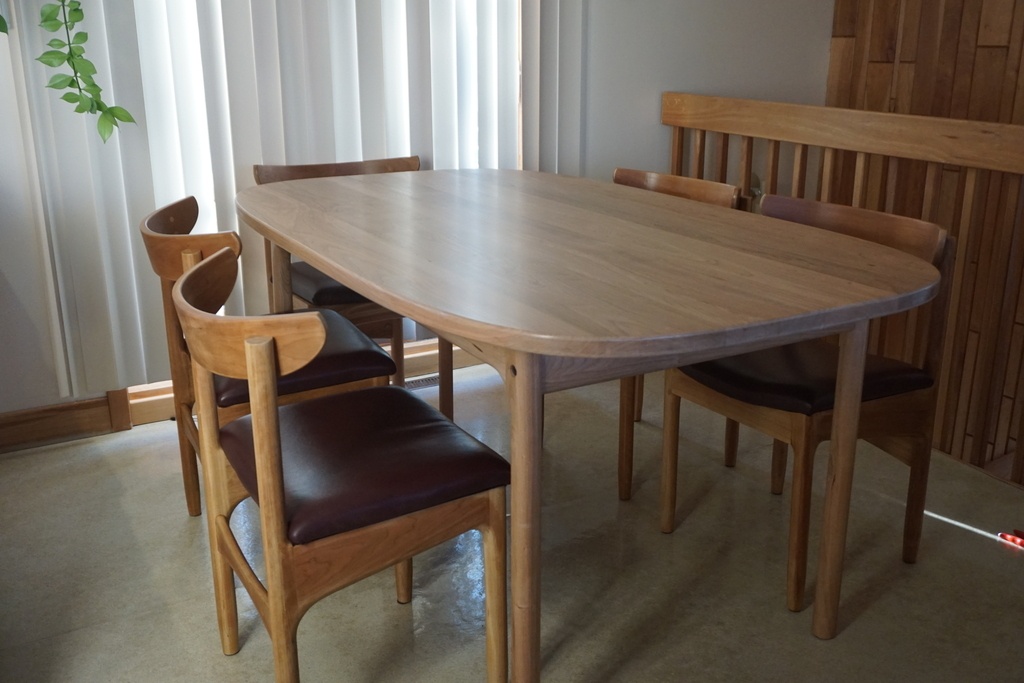

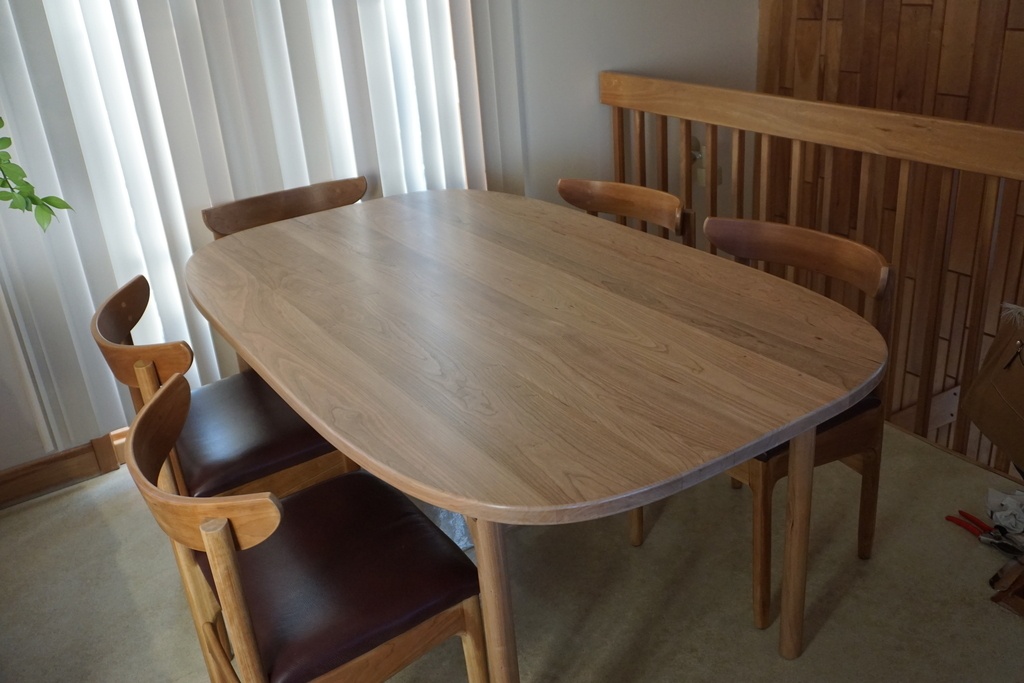

je me suis fait une nouvelle table de salle à diner. Elle est faite en cerisier tardif ( prunus serotina ). Le petit axe a 1000 mm et le grand 1650 mm. La forme est une courbe de Lamé avec n = 4.
Pour tracer la forme, on trouve dans FreeCAD, un script LameCurve. Je m'en suis servi pour générer la forme que j'ai importé en format STEP dans Alibre. J'ai modifié le fichier STEP pour conserver un secteur allant de -10° à +100°. J'ai marqué les positions 0 et 90°. Je l'ai imprimé en vrai grandeur sur un papier grand format. J'ai collé l'imprimé sur un panneau de MDF qui m'a servi de patron pour la taille à la toupie (répété 4 fois ).


Discussions

ClaudeG  a publié la création "Table de salle à diner".
il y a 2 ans
Etign

beau design avec un joli bois. les chaises s'accordent bien avec 👍

ClaudeG

Merci,
dans un pas à pas précédent, j'ai montré la construction des chaises.
