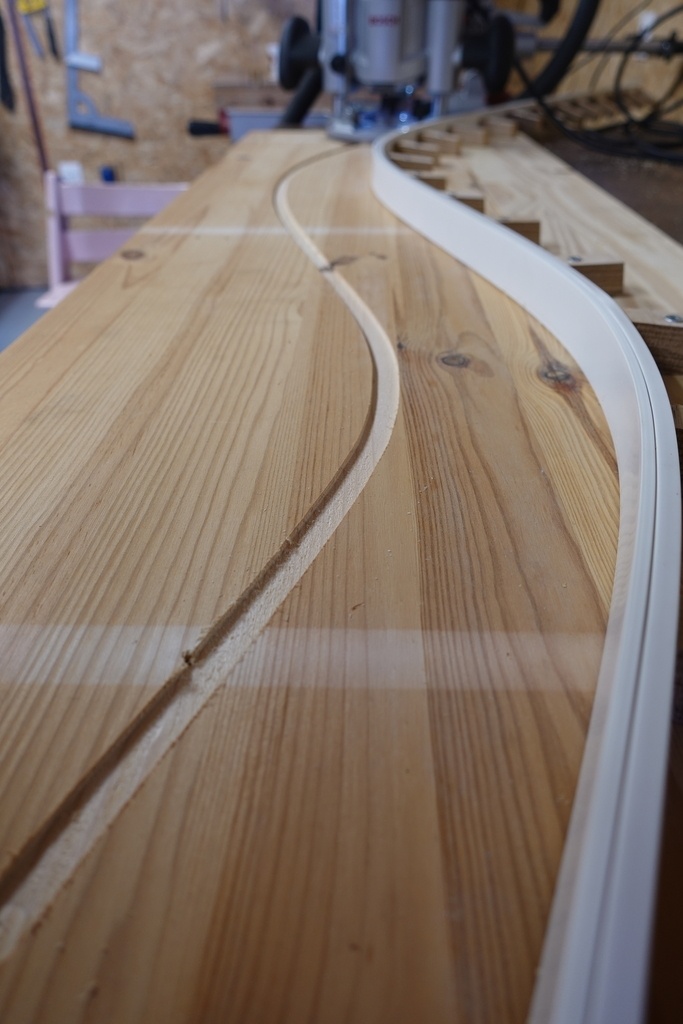

Un gabarit courbe à 2 balles qui fonctionne super bien!
Vite, Bien, Pas Cher trois termes qui sont dur à avoir en même temps on dit qu'il en manque toujours un pas pour ce gabarit!

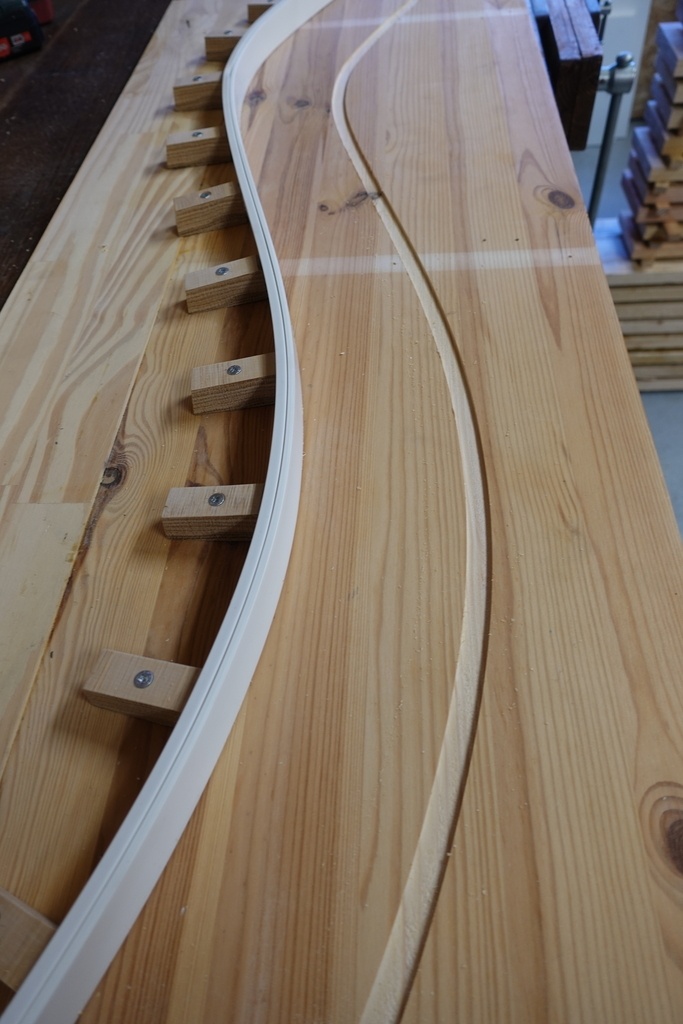

Une goulotte électrique de 2m 30X10X2000 quelques vis et une chute de bois dur (Chêne dans mon cas) sont nécessaire pour la réalisation de ce gabarit courbe.

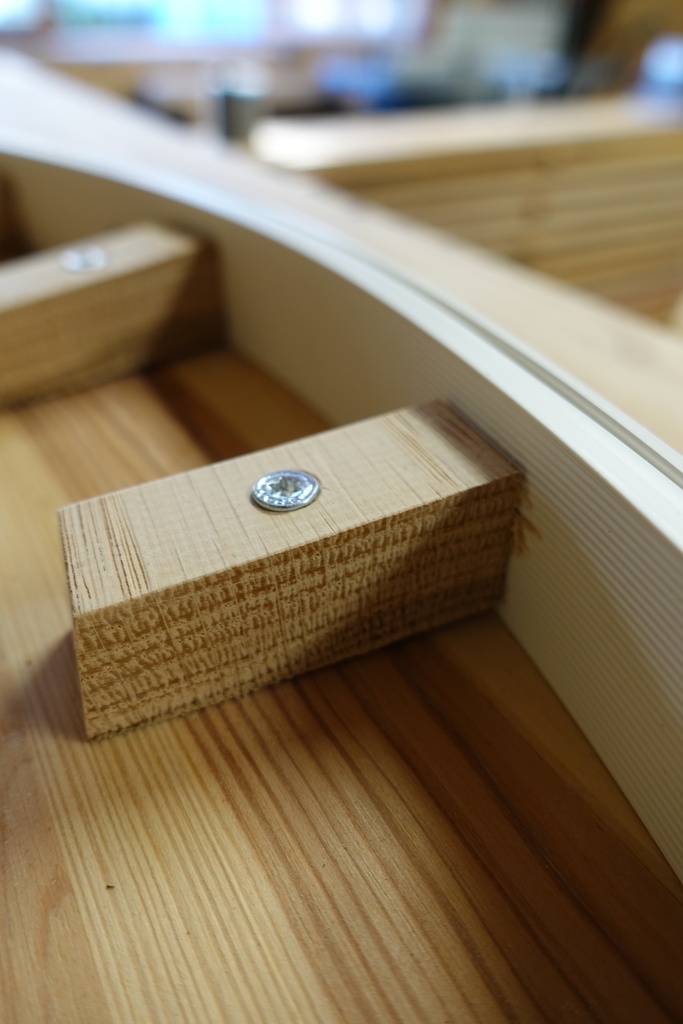

Les taquets de positionnement font environ 35mm de long et 18mm de large (attention vos doigts avec de si petite pièces).
J'ai préparé une barre que j'ai débité à la scie à onglet puis percé à 5mm pour pouvoir passer les vis de fixation 35X4.

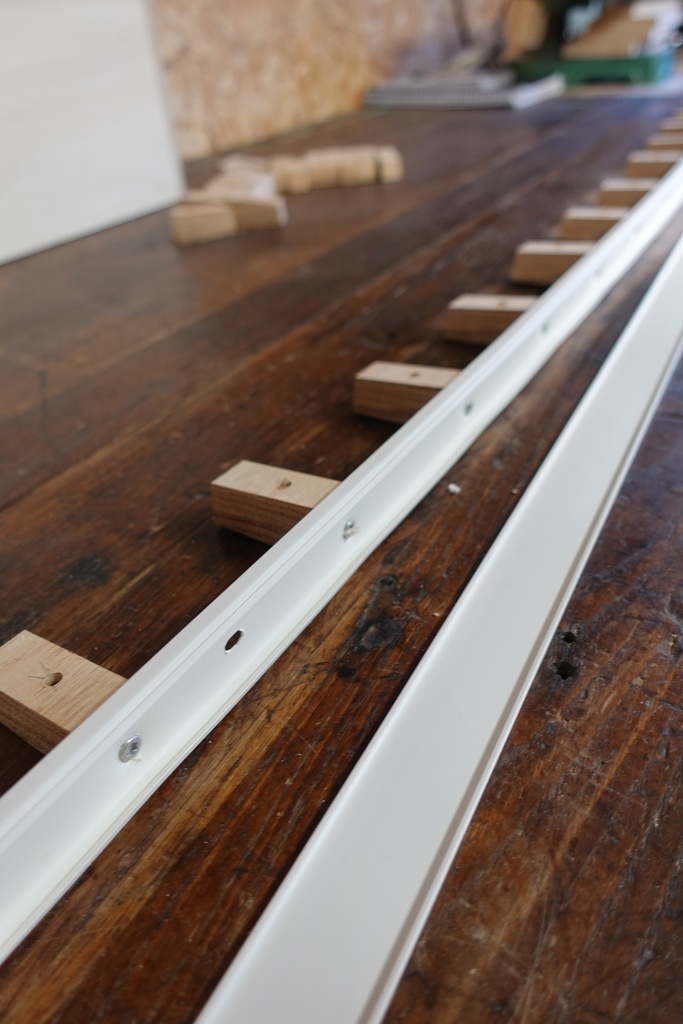

Il faut également pré percer l'arrière des taquets avant de les fixer à l'intérieur de la goulotte.
Bref facile et pas cher!
Bonne fêtes!
Licence
Autres créations de
Bricoliste
Voir aussi
Discussions
Astucieux! Je retiens! Bonnes fêtes
Mais oui ! bravo
+1
+2
Bien bonne idée. Je te la piquerais à l'occasion
Très astucieux, merci pour le partage!
Ingénieux! Ça tombe bien, ça fait un moment que j’essaie de trouver une combine pour copier celui du commerce en caoutchouc ou je ne sais quel autre plastique. Merci!
Merci pour l'astuce
Mais du coup, le dessus de la table a autant de trous que laissent les vis de fixation ?
Où les tasseaux sont sur une planche martyre ?
L'idée du gabarit est de fabriquer un autre gabarit ou calibre que tu pourras utiliser avec une bague à copier de défonceuse ou un "bouffe tout" à la toupie afin de calibrer ta pièce suivant la courbe désirée.
Il faut faire un montage d'usinage pour bloquer la pièce sur le calibre protéger les mains puis c'est partie.
Si tu fouille sur internet tu va trouver des exemples.
Cette opération peut être dangereuse si elle est faite à l'arrache...
Ben oui, suis je jeté
Merciiii. Très bonne astuce
Super l'astuce pour préparer le gabarit.
Cependant je me suis toujours demandé avec ce type de gabarit comment on respecte les dimensions de la pièce initiale si on fait un angle de plus de 90°, car dans ce cas, les rayons de courbure sont respectés mais pas les longueurs (on fait comme une homothétie)
