Bonjour,
Réalisation de deux lits relevable pour équiper des chambre de petites tailles (11m2).

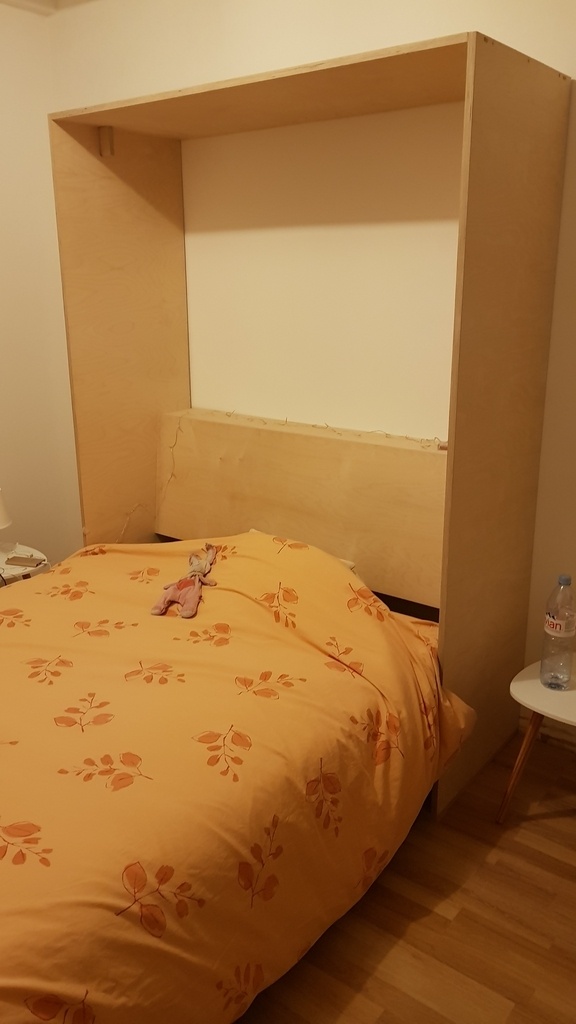

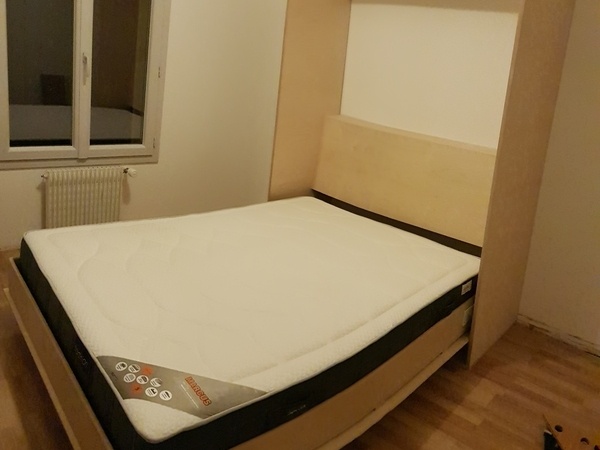

Le premier est un lit simple pour la chambre d'amis.
Je le voulais solide car devant accueillir des personnes aimant bien manger et a qui ça profite bien.
Il est donc fait en CP de bouleau de 22mm avec un mécanisme aidant a relever le lit.
Il dispose d'un matelas confortable de 27 cm sur un sommier a cadre métal et latte.
Ce premier modèle qui est très costaud avec un matelas plutôt lourd.
Il dispose d'une tète de lit ce qui permet de s'y adosser évite que les oreillers ne tombent.
Par contre il faut la placer que quand on dispose du matelas, car son placement dépendra de l'épaisseur du matelas.
L'erreur faite sur ce premier modèle est que j'ai trop ajusté le cadre du matelas au dimensions du matelas. Cela rends compliqué de faire le lit et de passer les draps. L'avantage est que le matelas tiens bien dans son cadre et qu'il n'est pas nécessaire de la sangler.

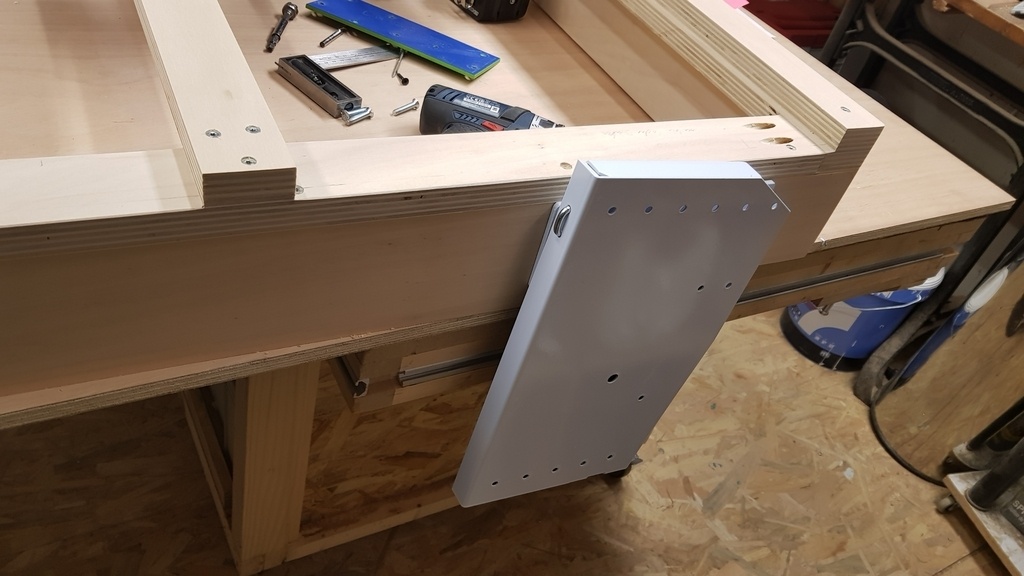

Le mécanisme utilisé
Mécanisme plutôt simple de mise en œuvre, très solide et costaud.
Et en plus au bon rapport qualité prix.
J'ai utilisé le même mécanisme pour les deux lits

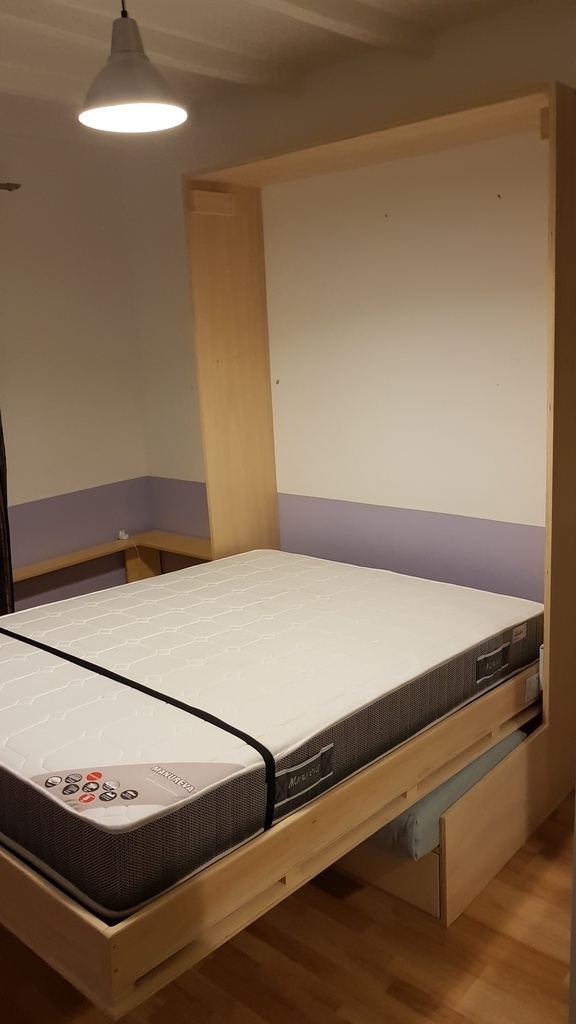

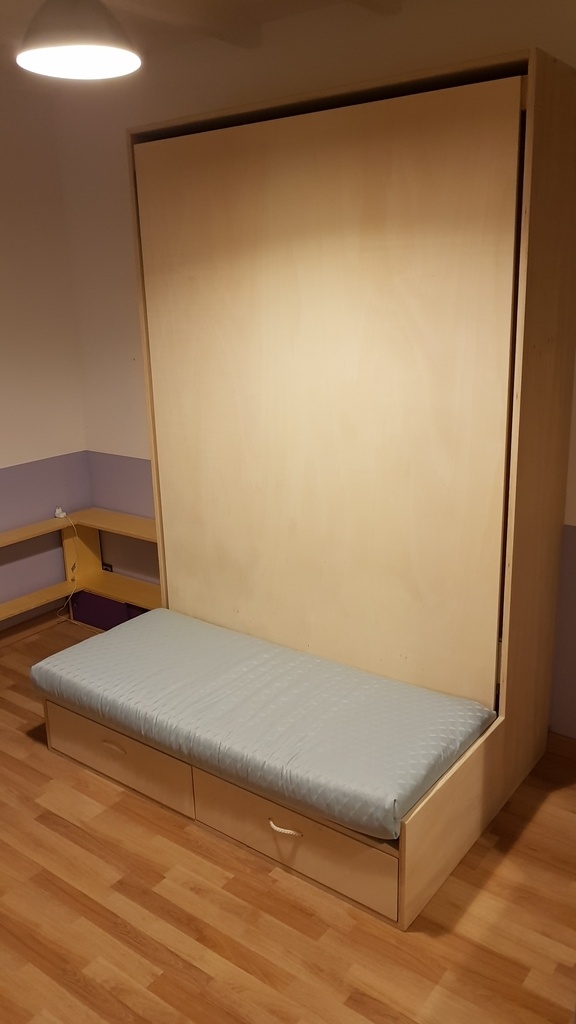

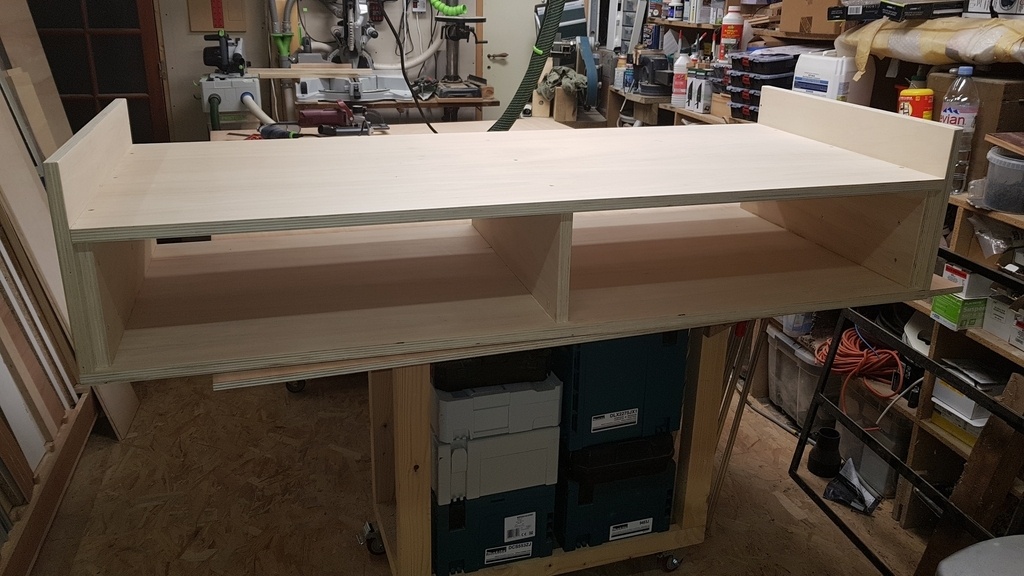

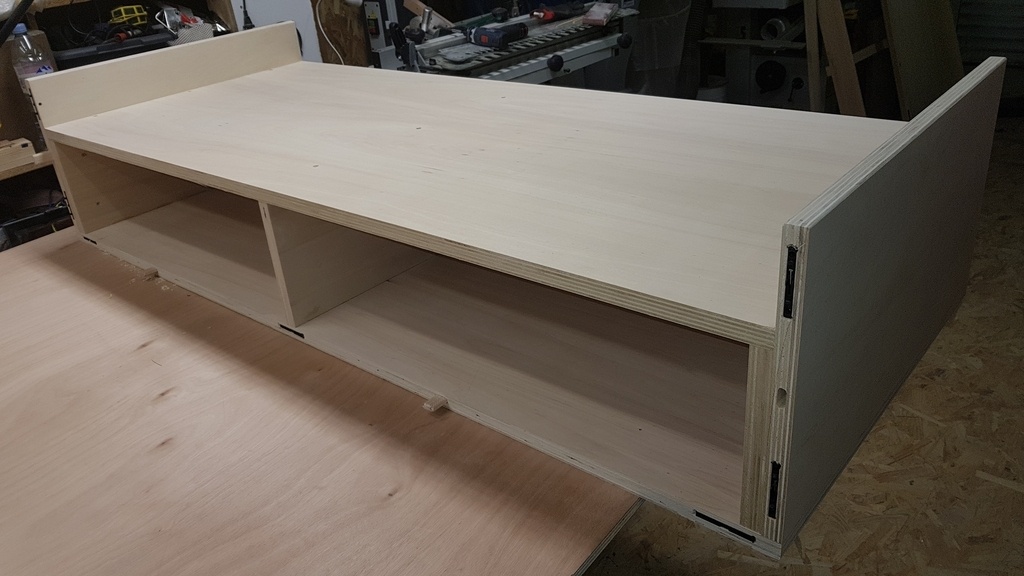

Le deuxième lit est un lit équipé en plus d'une banquette.

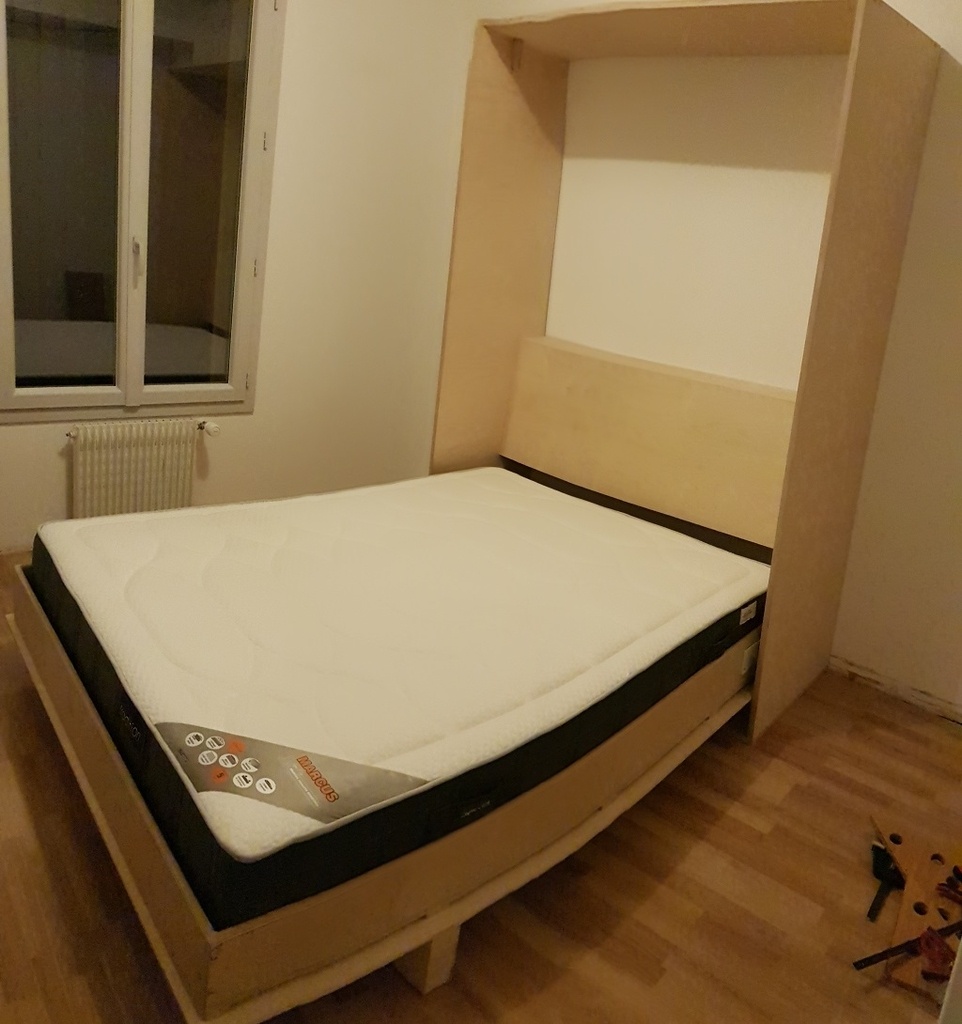

Il est fait pour la chambre de ma fille qui souhaitait avoir un lit de 140 dans sa petite chambre de 11m2 (en plus de son bureau, placard, ...)
Il fallait donc un meuble ayant deux fonctions pour optimiser l'espace.
Ma fille étant bien "menue" que les invités que nous recevons j'ai diminuer les sections et j'ai utilisé du CP de peuplier de 22 mm. Ces panneaux sont bien plus légers et meilleurs marché que le CP de bouleau.

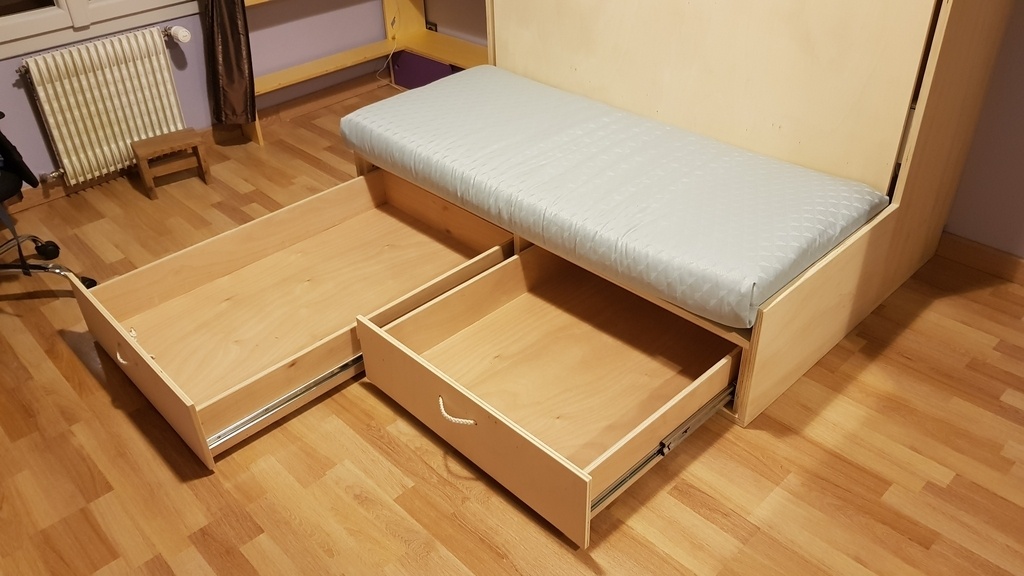

J'ai profité de la banquette pour loger deux grand terroirs de prés d'un mètre de long chacun.
J'ai aussi corrigé la dimension du cadre de lit en ajoutant 3 cm tout autour du matelas.
Sur les photos, il manque encore le dossier de la banquette a terminer (madame s'en chargera après les fêtes)
A suivre quelques photos de la réalisation.
Vu la taille des lits il fallait qu'ils soient totalement démontable.

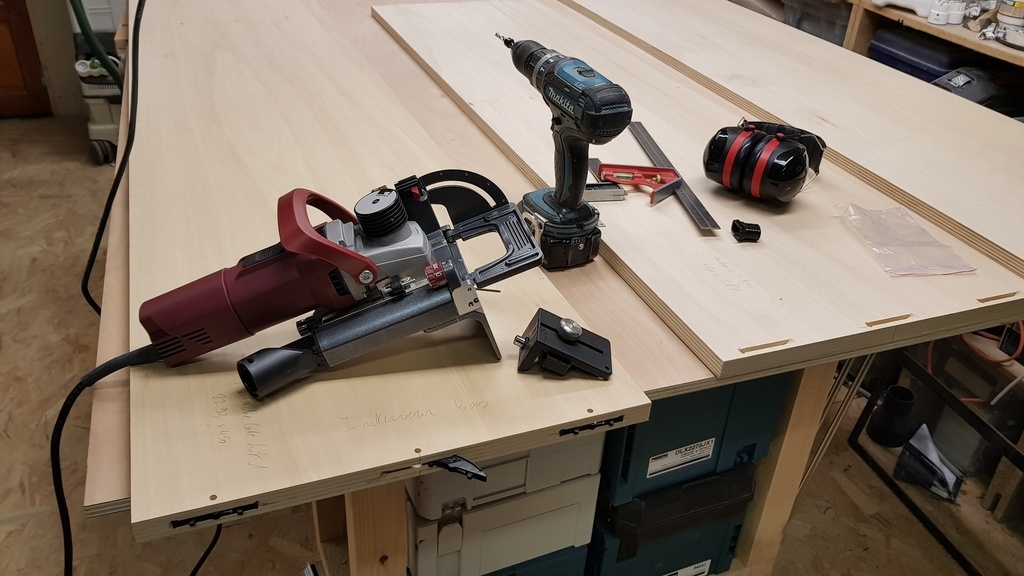

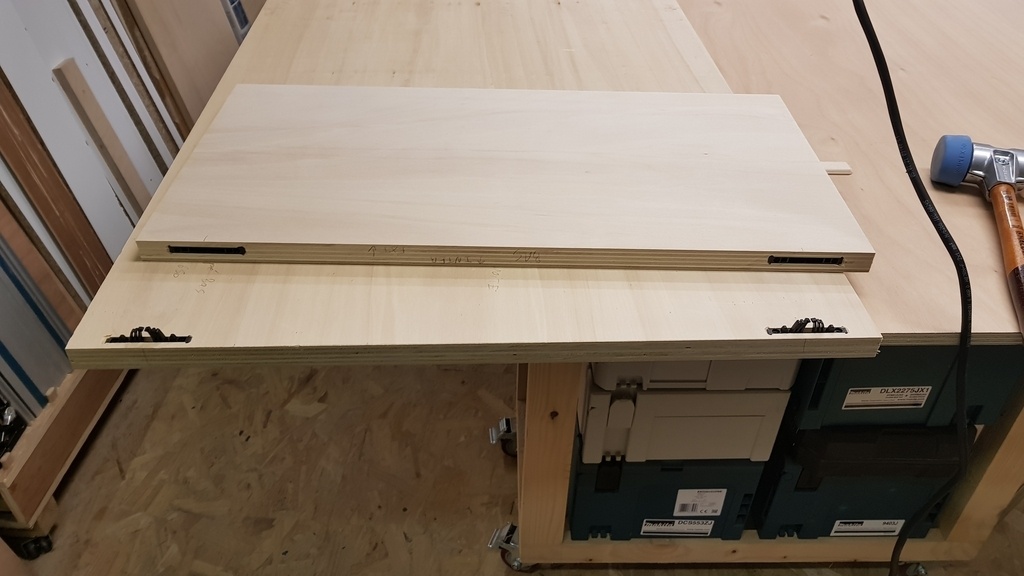

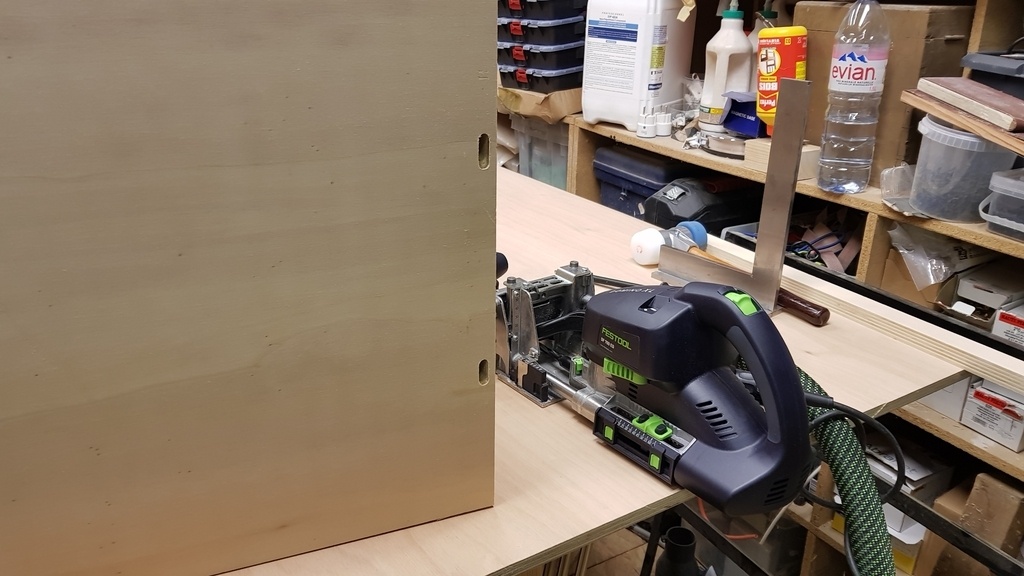

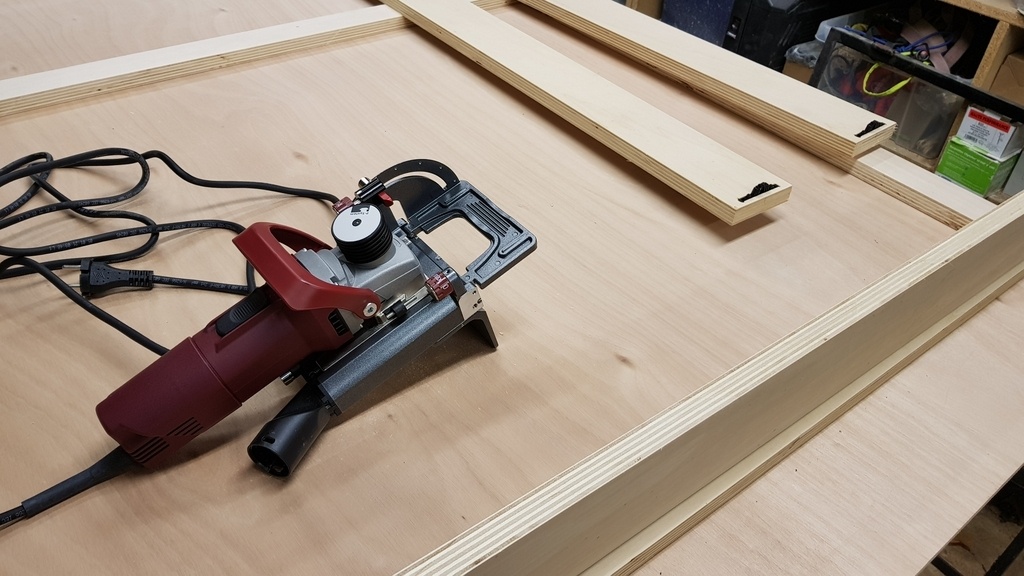

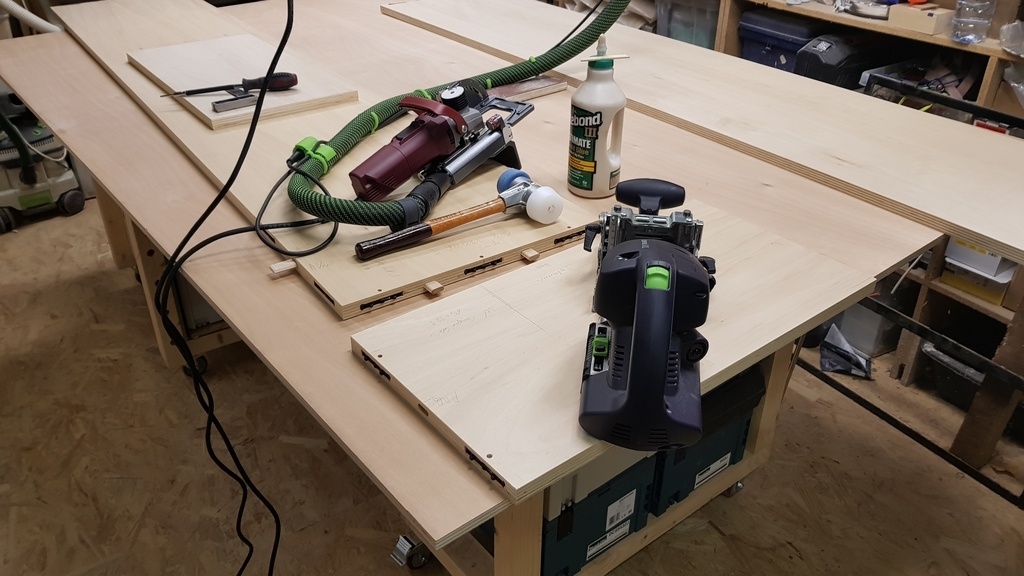

Pour l'occasion j'ai investit dans une Lamello Zeta P2. Associé a la Domino XL c'est vraiment TOP.

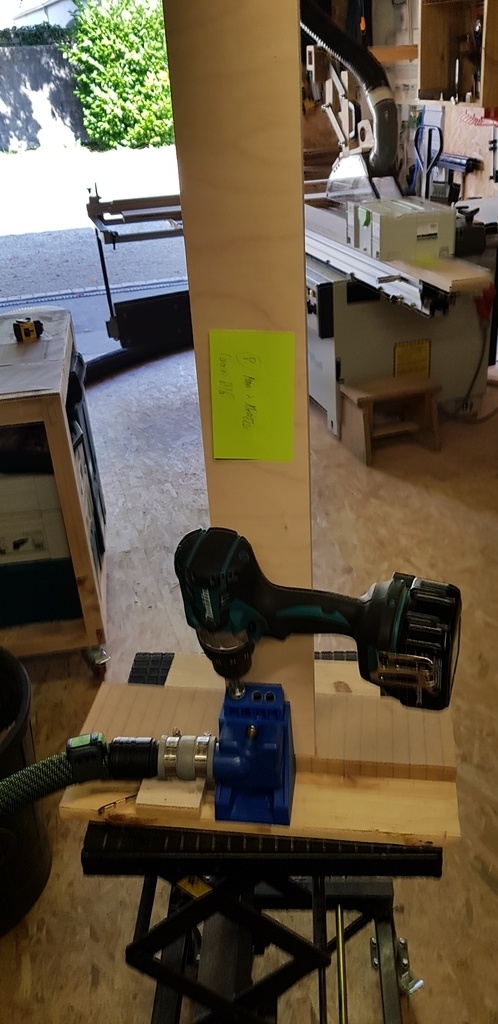

J'ai aussi utilisé le système Kreg de vis biaise pour assembler la cadre de lit

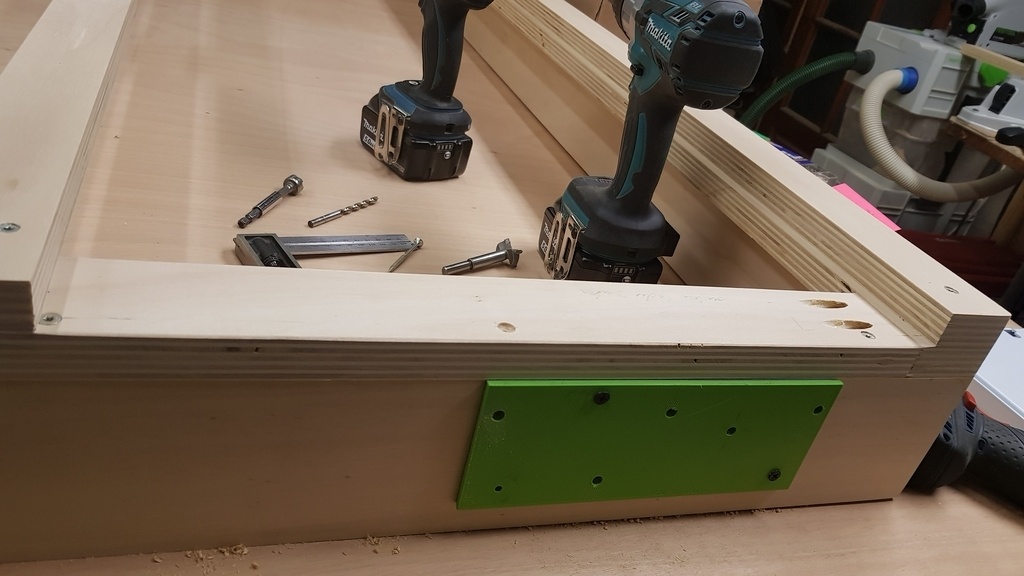

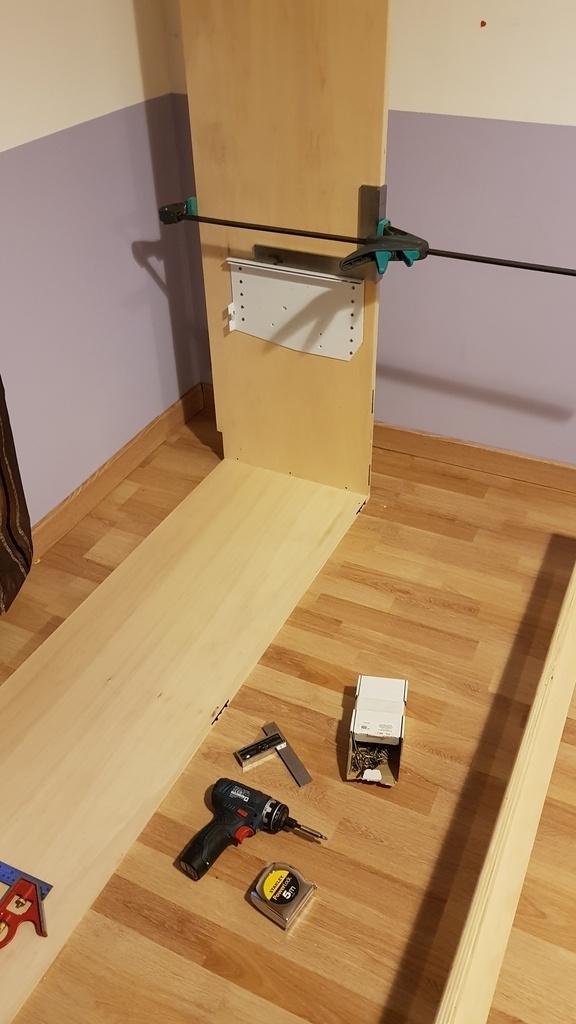

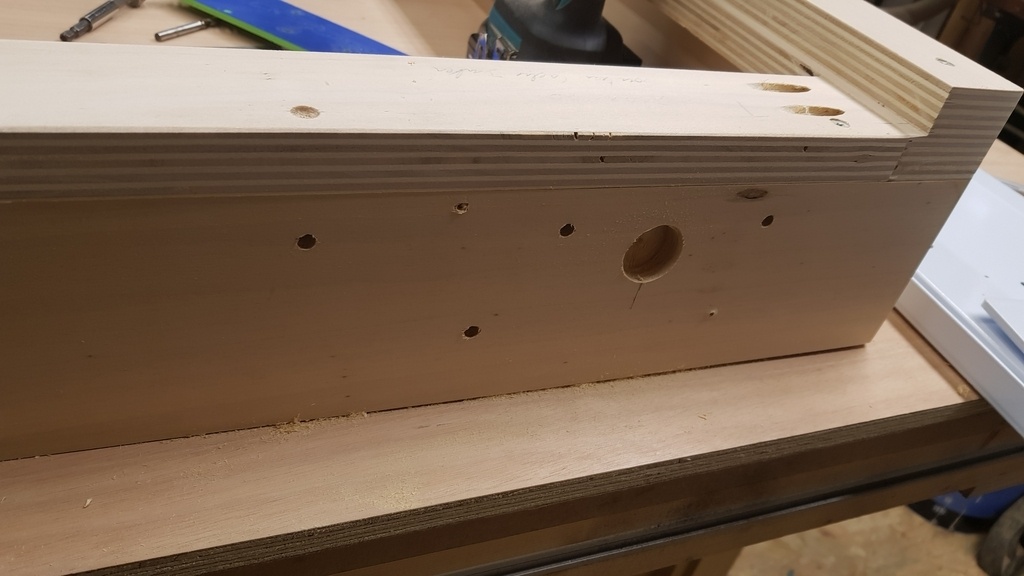

L'installation du mécanisme nécessite des perçages qui doivent être très précis. Pour se faire j'ai modélisé et imprimé en 3D un gabarit qui permet de placer du 1er coup tout les perçages a réaliser.
Cela m'a fait gagner beaucoup de temps ...

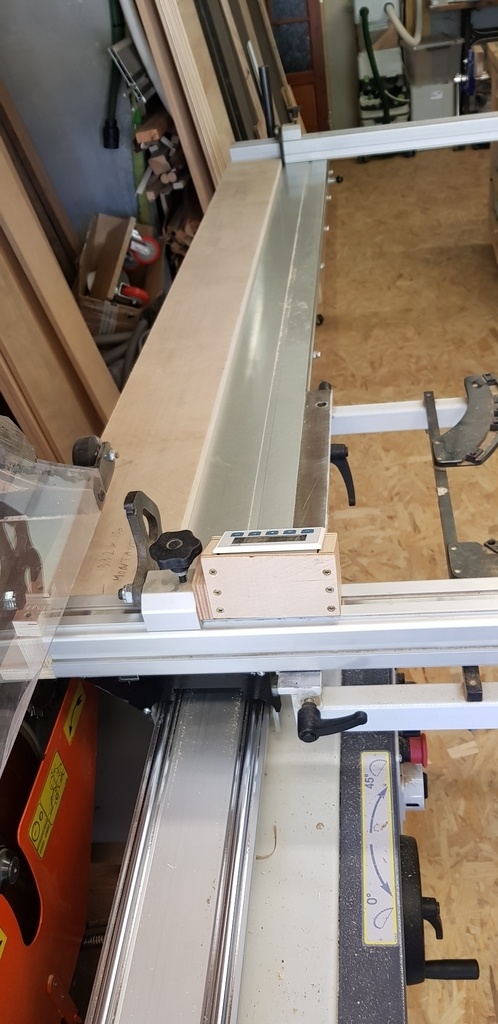

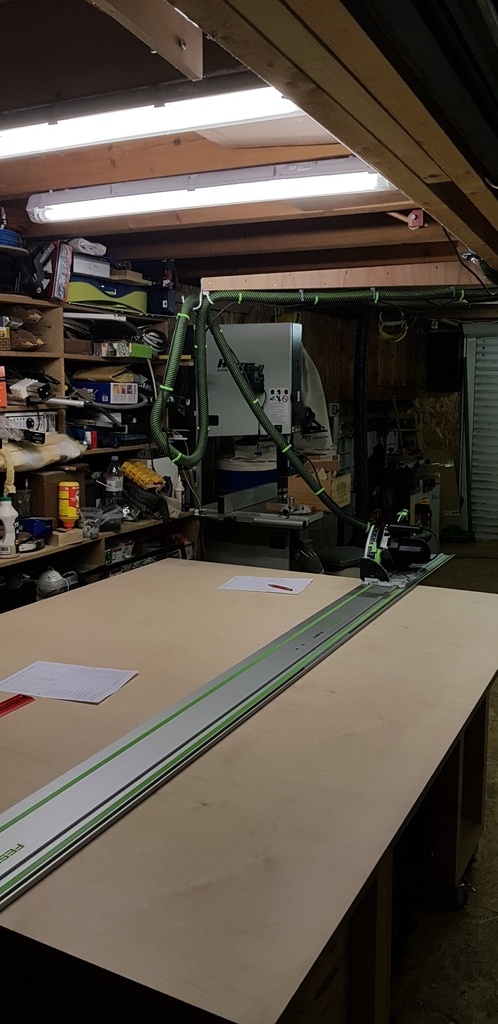

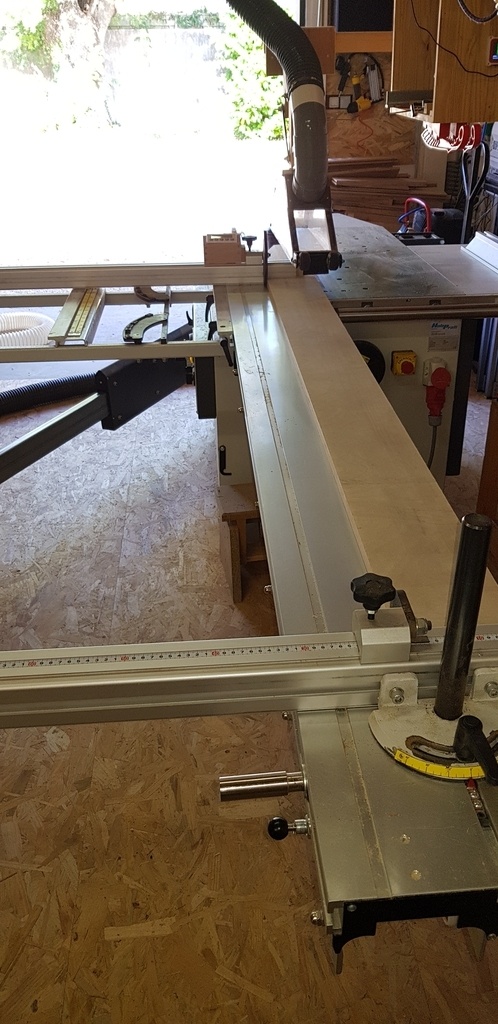

J'ai prés découpé les panneaux a la plongeante avec une surcote de 5mm pour ensuite mettre a dimension les pièces sur la scie a format.

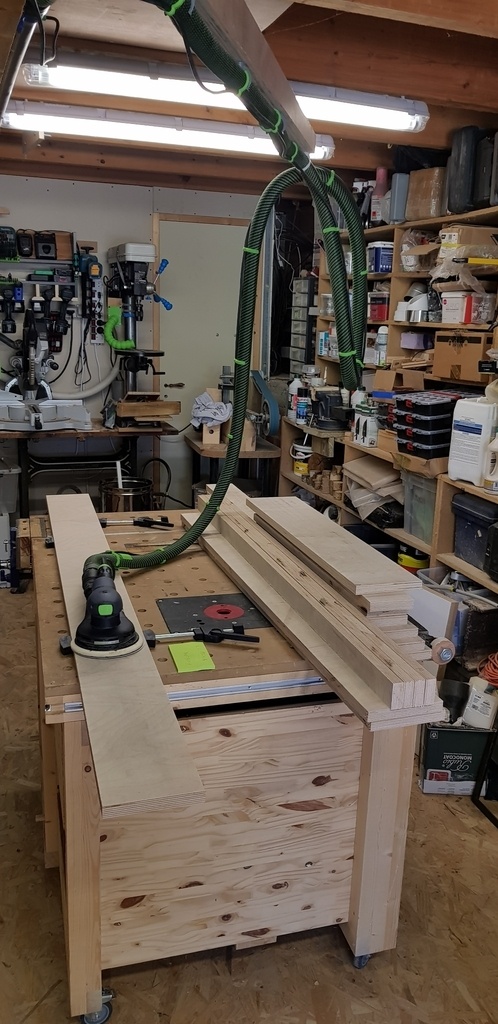

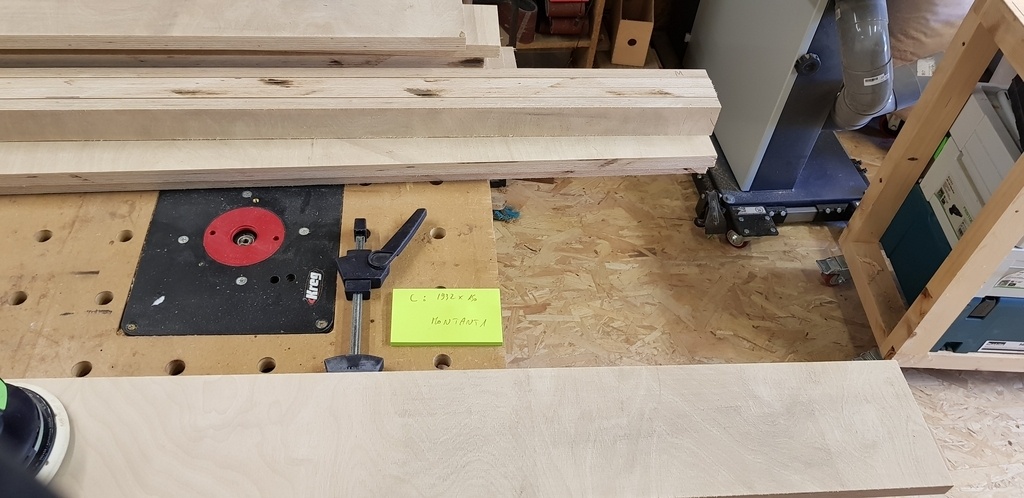

Beaucoup de pièces a découper et pour que ce plus facile lors de la finition je ponce jusqu'au 120 toutes les pièces qui recevront une finition
La suite

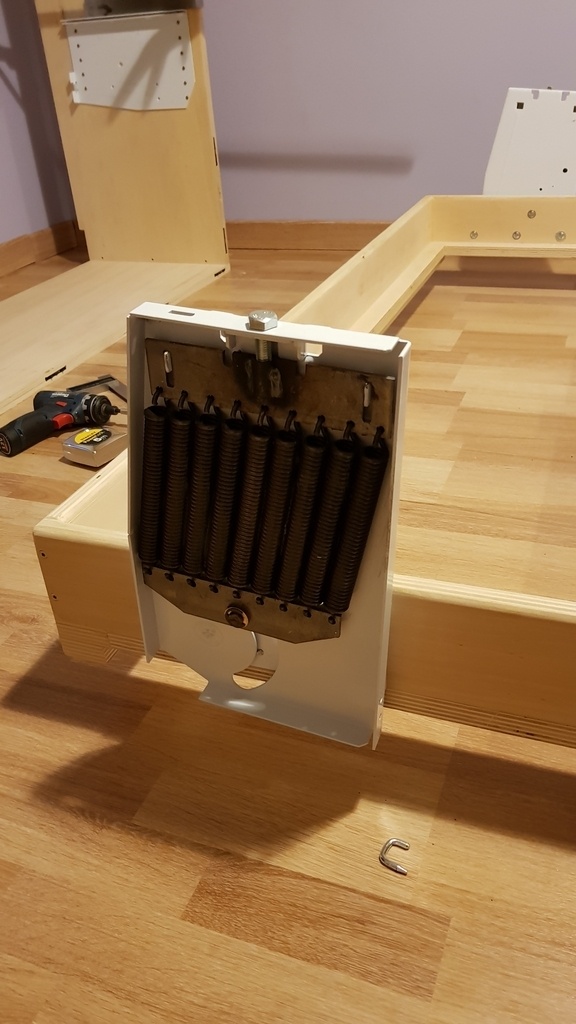

Montage et intérieur du mécanisme
Publications associées
Licence
Discussions
Super projet bravo. En plus ça tombe bien j'ai le même
.
Pour le mécanisme c'est exactement le même pour les deux lits ?
Ça marche bien pour le lit en 140?
Les ressorts ne sont pas trop violents?
Oui c'est le meme mecanisme pour les deux lits.
Une fois le lit chargé de son sommier et du matelat la charge équilibre bien la puissance des ressorts. La montée/baisse est alors tres douce.
Apres cela dependra du poids de ton sommier et du matelas. La tension des ressorts son reglables
Bon courrage pour ton projet. Si tu le souhaite j'ai les plans Sketchup de lit, ainsi qu'une version imprimable du gabarit de pose du mecanisme.
Merci pour ta réponse.
Pour les plans je reviens vers toi si besoin mais merci.
Superbes projets !
Moi je souhaiterais pouvoir faire de même avec un lit de 140, mais en le repliant sur la longueur, je n'ai pas assez de hauteur sous plafond, je tombe sur la sous-pente du toit ...
Avec ton lien j'ai trouvé le Mécanisme pour lit abattant horizontal.
Je ne peux que te suggérer de publier tes plans Sketchup sur le site.
Super boulot encore pour ces 2 lits.
Merci pour ton commentaire.
Pour les plans je vais le faire.
Il faut néanmoins que je fasse un peu de ménage pour le rendre plus lisible.
Bonjour Eric, super projet, je souhaites faire la même chose avec un 140 mais sans banquette, on glissera un bureau à la place, peux tu me partager les plans que tu as pour le lit sans banquette stp?
A bientôt, Tristan
Salut TristanP ,
J'ai ajouté le plan du lit simple sans banquette. Par contre attention, le cadre du lit est très ajusté pour un matelas de 140cm. Il permet de difficilement border une couverture ou une couette. JE conseille d'ajouter au moins 5 cm en largeur et en longueur pour remédier a ça. Les plans fournis n'en tiennent pas compte.
EricFd Merci beaucoup, je vais éplucher ça et en tenir compte
