Porte coulissante en bouleau

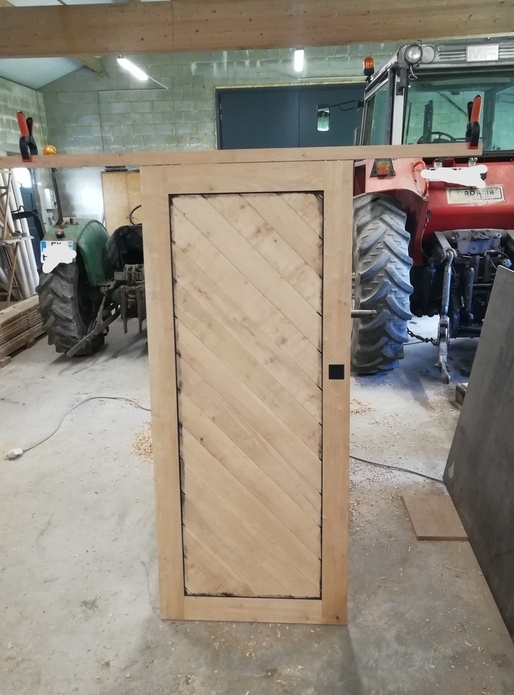

Porte coulissante en bouleau

-Assemblage tenon et mortaise

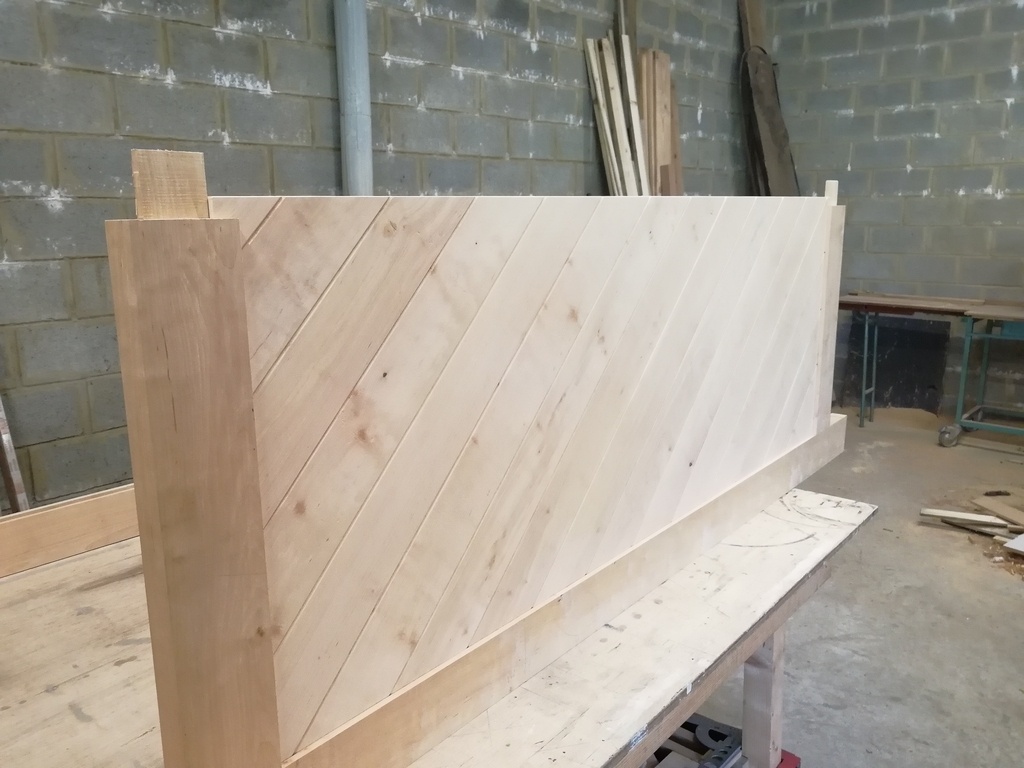

-Panneau massif oblique assemblé par rainure et languette avec grain d'orge
-Finition laquée noir mat par le client

Mode opératoire en bref:

-débitage

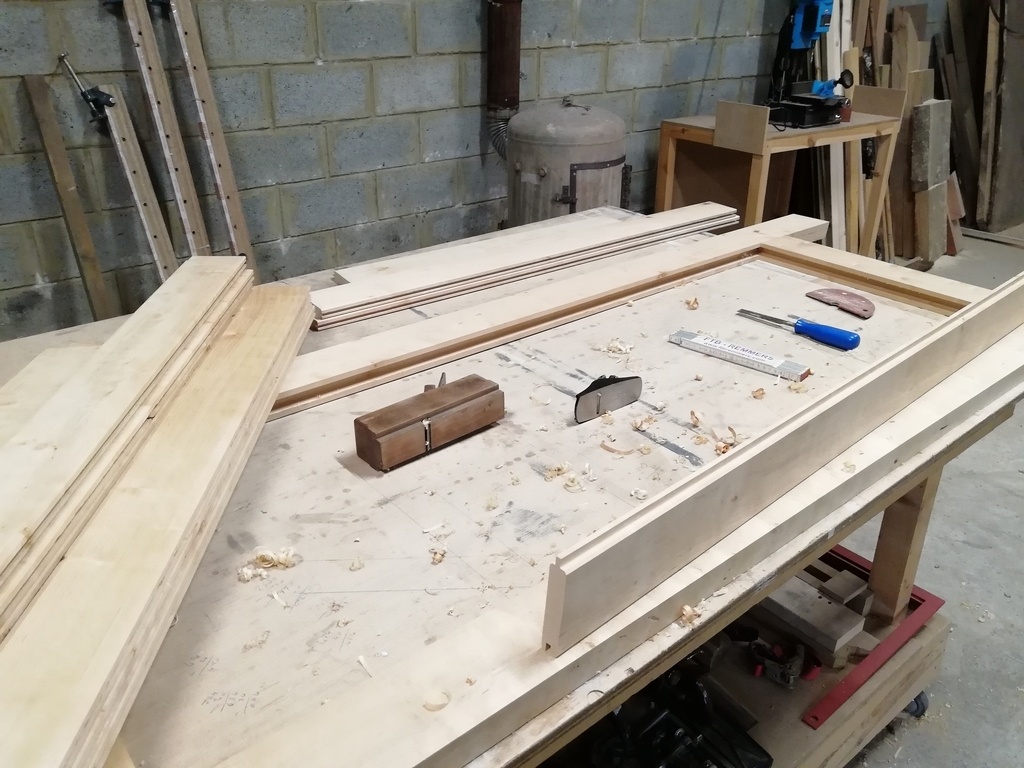

-corroyage
-signes d'établissement et traçage
-usinage des rainures et languettes
-collage du panneau
-mortaisage
-tenonnage
-usinage de la rainure
-découpe du panneau

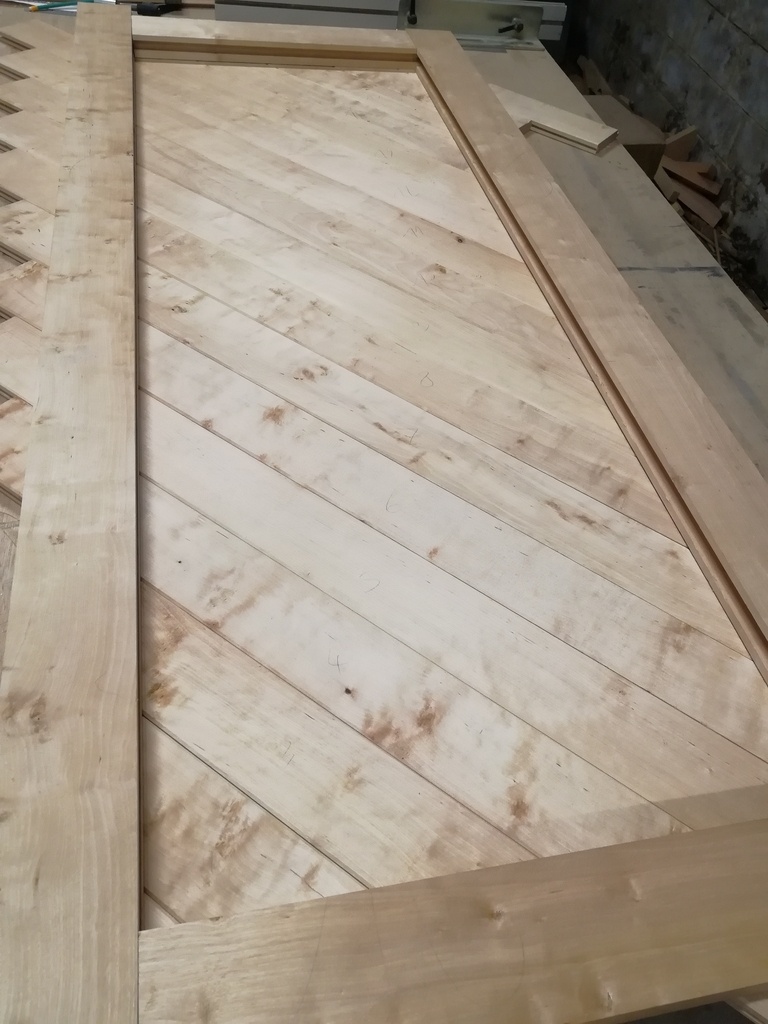

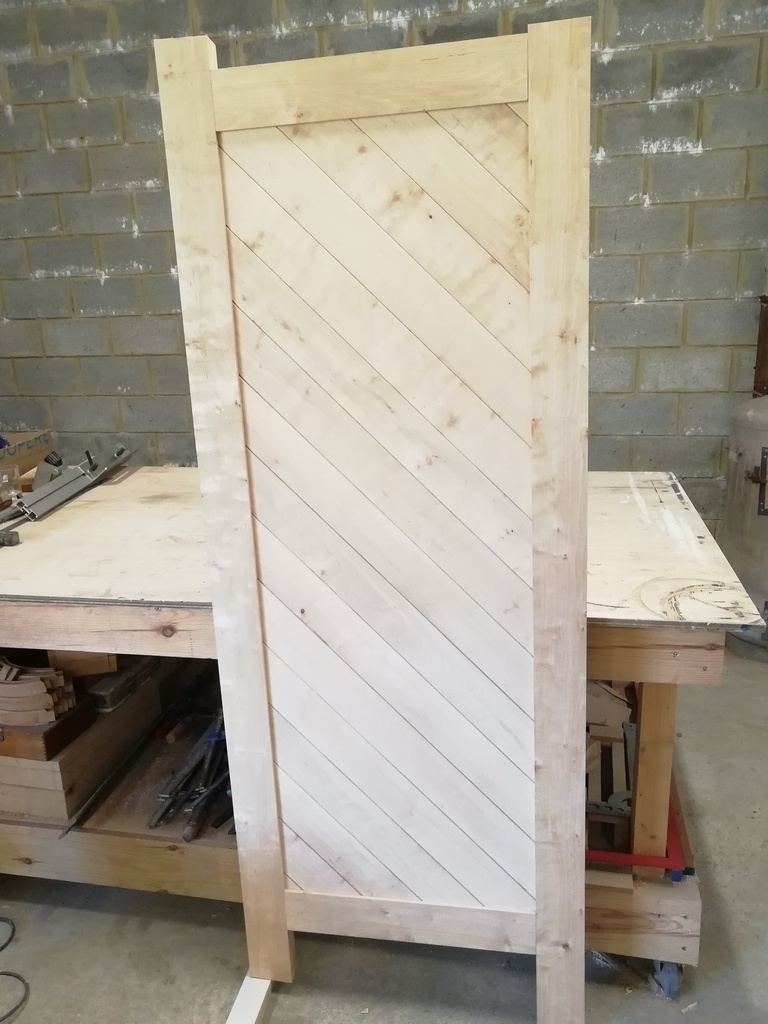

-Assemblage à blanc
-Ponçage des chants intérieurs et du panneau
-laquage du bord du panneau (pour le retrait)
-paraffinage des coins du panneau et collage
-usinage des cuvettes
-usinage de la rainure pour le guide au sol
-Ponçage définitif

Ps: le bouleau étant très nerveux, je conseille de corroyer avec une surcote afin de finir la mise à épaisseur avec une ponceuse calibreuse (ce qui permet d'éliminer le contre-fil)


Discussions

Ardennais  a publié la création "Porte coulissante en bouleau".
il y a 2 ans
fred01
( Modifié )

SA VA ETRE TRES JOLIE ET LA QUINCAILLERIE TU VAS METTRES QUOI ?

Ardennais

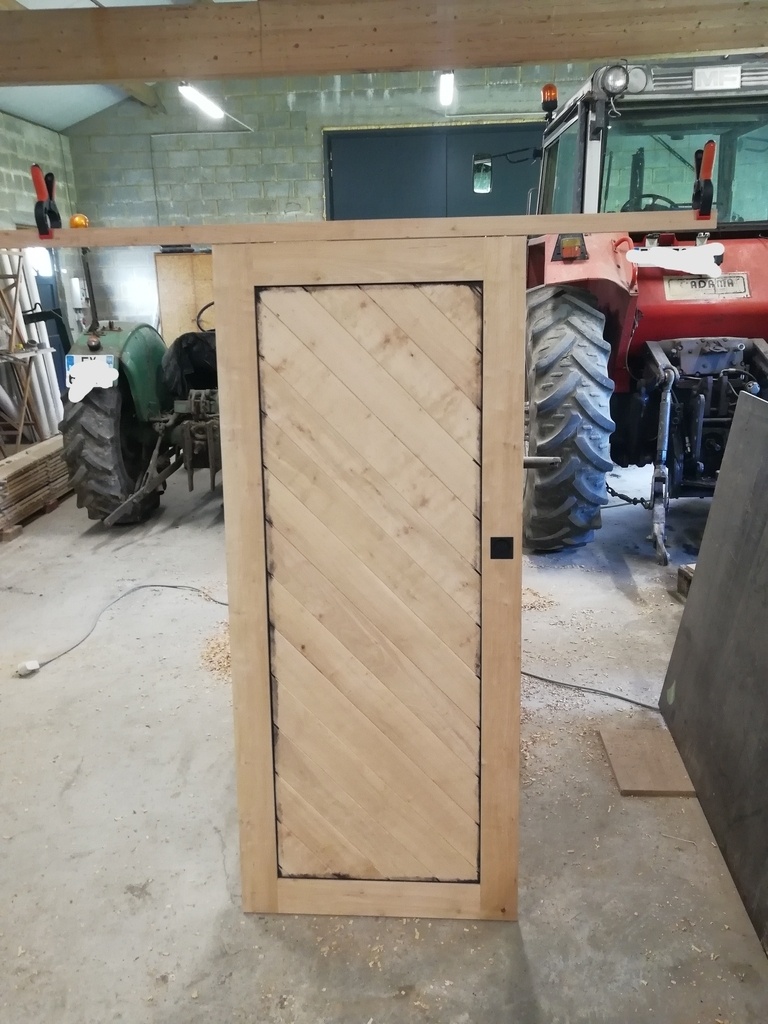

Bonjour, il y a des cuvettes noires (première photo) et un rail coulissant carré caché par un capot fin en massif..

fred01
( Modifié )

excuse moi mais c est quoi une cuvette noire ?

Ardennais
SPL
( Modifié )

Sympa.
J'aime bien cette porte (et aussi les tracteurs... :) )

Ardennais

Le rouge à contribué aussi à la fabrication (il a débardé le bouleau jusqu'à la scierie) 😉

AntoineDom70

Belle porte en effet! Big UP pour les tracteurs aussi ! C'est un quoi le Deutz ? D40 ?

Ardennais

AntoineDom70 d40 L en effet.

trente six seb
( Modifié )

Non seulement c'est chouette, mais en plus c'est bien expliqué et de manière très concise.
J'ai un gamin de 3ème (futur menuisier), en stage avec moi, je vais lui dire de bien étudier ta chronologie.

Ardennais

trente six seb avec plaisir. Ici ce n'est que la liste des opérations.. J'ai aussi des modes opératoires complets (opération + méthode + outillage nécessaire) pour mes élèves de menuiserie. Pour les portes intérieures, les escaliers droits, etc.. 😉

trente six seb

Ardennais il a le temps de voir ça. C'était le stage d'observation d'une semaine en 3ème. Il devrait rentrer en CAP l'an prochain. J'espère qu'il ne s'ennuiera pas trop, il a déjà travaillé le bois et il est vraiment passionné.

Ardennais

trente six seb si son professeur de menuiserie lui donne à manger, il n'aura pas faim 😉

trente six seb

Je sais bien mais ça ne doit pas être facile de gérer les différences de niveau quand 1/3 de la classe s'en fout et qu'un autre tiers ne sait pas ce que c'est qu'un ciseau à bois.

Ardennais

trente six seb s'il n'y avait que ça.. En Belgique je donne cours à deux niveaux en même temps 2ème cap en même temps que 1ère bac pro ! C'est sportif entre les sujets différents, le niveau d'intéressement différent et l'absentéisme 😬.

Wannig
( Modifié )

Pas de renfort d epaulement?

C est pour une raison particulière ?
Cdt

Ardennais

Bonjour Wannig. Non, j'ai fait une rainure arrêtée. N'ayant pas d'effort mécanique vu que c'est une porte suspendue, je n'ai fait qu'un épaulement simple.

Wannig

Ardennais ok pays
Des fois il ne faut chercher à comprendre....

Ca ressemble plus du coup à une conception de non initié.

Mais c est très personnel en sachant inversement que tu connais tres bien les bases...

Bref passons kenavo Quimper

Ardennais

Wannig je fais systématiquement des renforts d'épaulement droits ou obliques selon les ouvrages. Ici, c'est un choix de conception personnel seulement pour cet ouvrage connaissant les contraintes. Mais je vois bien que ça te chatouille vu tes écrits.. 🤔.

Ardennais

Wannig j'ai cherché pour comprendre "kenavo" 😅. Mais ça y est, internet m'a aidé 😜.
